MANUALE UTENTE B127F1A1MMDD Tripp Lite
Il prodotto acquistato potrebbe differire dall'imagine.
English 1
Espanol 11
Français 21
Deutsch 31
Contenuto della confezione
B127F-1A1-MM-DD
KIT Extender DisplayPort su fibra multimode LC duplex)
- Unità trasmittente
Unità ricevente - Materiale per il montaggio
- Alimentazione esterna (x2)
B127F-1A1-SM-DD
KIT extender DisplayPort su fibra monomodale LC duplex)
- Unità trasmittente
Unità ricevente - Materiale per il montaggio
- Alimentazione esterna (x2)
Caratteristiche del prodotto
- I kit extender DisplayPort su fibra ottica LC duplex estendono un segnale 4 K (3840x2160) a 30Hz :
B127F-1A1-MM-DD - Fino a 1000 piedi (305 m) alla sorgente
B127F-1A1-SM-DD - Fino a 6,2iglia (10 km) alla sorgente
Supporta una risoluzione video 4K massima a 30Hz (4:4:4) di 3840x2160
Supporta l'audio digitale LPCM a 8 canali, AC-3 e DTS - Compatible con DisplayPort 1.2a
- Plug and play: non è richiesto alcun tipo di software o driver
- Il DisplayPort aggiuntivo sull'unità trasmittente permette di collegare un display locale, consentendoagli utenti di monitorare i contenuti del display remoto
- L'unità ricevente remota dispone di un controllo dell'equalizzazione (EQ) integrato e regolazione auto EDID dell'imagine
42
Caratteristiche del prodotto
- Le unità trasmittente e ricevente sono dotate dei seguenti componenti integrati:
B127F-1A1-MM-DD - ricetrasmettitori DDM 10 G multimodali LC, 850 nm, 300 M
B127F-1A1-SM-DD - ricetrasmettitori DDM 10 G monomodali LC, 1310 nm, 10KM - La porta locale sul trasmettitore con Tecnologia multi-risoluzione integrata collega qualsiasi displayenza interfere con la trasmissione del segnale 4K / 30Hz
- Sono forniti in dotazione i materiali per il montaggio che consente di montare a parete, su rack o su palo sia il trasmettitore che il ricevitore remoto
Accessorior opzionali
Cavo HDMI 2.0 ad alta velocità série P569-XXX-CERT o P568-XXX-2A
- Cavo DisplayPort P580-XXX
Cavo patch in fibra ottica multimode LC-LC duplex da 10 Gb serie N820
- Cavo patch in fibra ottica monomodale LC-LC duplex N370-XXM

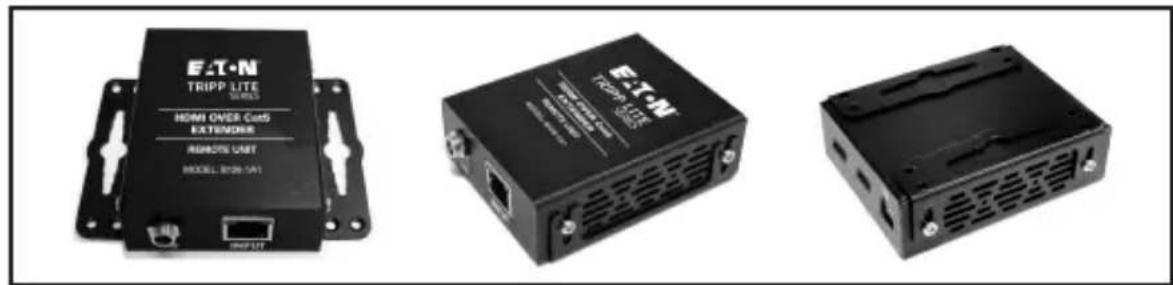

Istruzioni per il montaggio
Entrambi i modelli del kit extender sono dotati di materiali per il montaggio che consentono diversi metodi di montaggio. Le immagini che seguono illustrano come i supporti di montaggio forniti in dotazione possono essere montati in funzione dell'installazione desiderata.
Note: Il modello molto sono nelle immagini sottostanti è solo a scopo illustrativo. Il suo prodotto può variare per numero di modello, dimensioni o orientamento delle porte. Le opzioni di montaggio sono valide per tutte le unità over IP.

Montaggio a parete

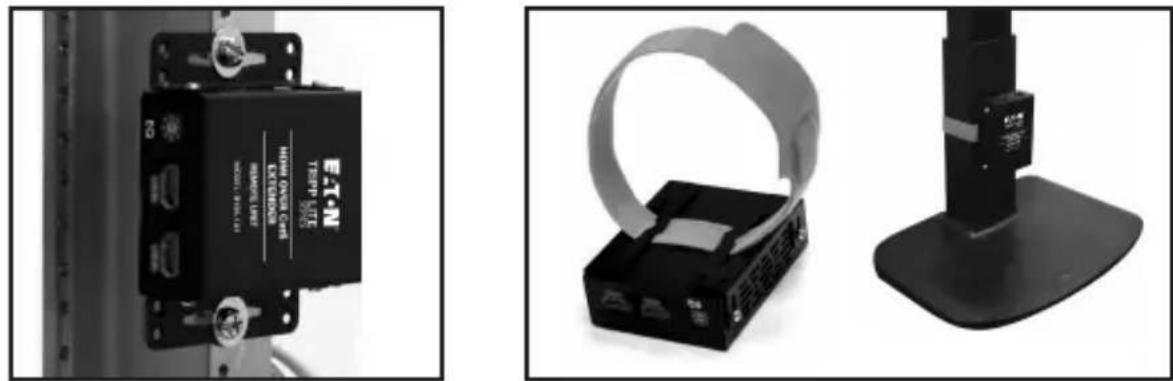

Montaggio su rack da 19 pollici Montaggio su palo
Installazione del kit extender standard

Prima dell'installazione, controllare le seguenti impostazioni della/e sorgente/i e della TV/del monitor:
- Impostare il display su 30 Hz. Ricontrollare le impostazioni di fabbrica, poiché quella predefinite possono essere impostate su una frequenza (Hz) inferiore a quella individata.
- Verificare che sul monitor sia abilitata l'HDR. In alcuni display questa technologia potrebbe assere disabilitata perimpostazione di fabbrica.
- Controllare se l'impostazione Ultra HD (UHD) Deep Color è abilitata sulla TV/sul monitor. Richiedere conferma al produttore della TV/del monitor di quali porte HDMI supportano UHD Deep Color.
Note:
1) Eseguire un test per assicurarsi che l'intera installmentazione funzioni correttamente prima di far passare i caviattraverso i soffitti/le pareti.
2) Per ottenere la massima distanza e le migliorori prestazioni, usare un cablaggio in fibra ottica duplex da 10 Gb, come il cavo in fibra otticamultimodale LC-to-LC duplex da 10 Gb della series N820 (per B127-1A1-MM-DD) o il cavo in fibra ottica monomodale LC-to-LC duplex della series N370 (per B127-1A1-SM-DD). I ricetrasmettitori 10 Gb preinstallati sono destinati a funzionare con cavi in fibra ottica da 10 Gb. L'uso di cavi in fibra ottica sottodimensionati cui provocare una perdita di segnale o l'assenza di immagini.

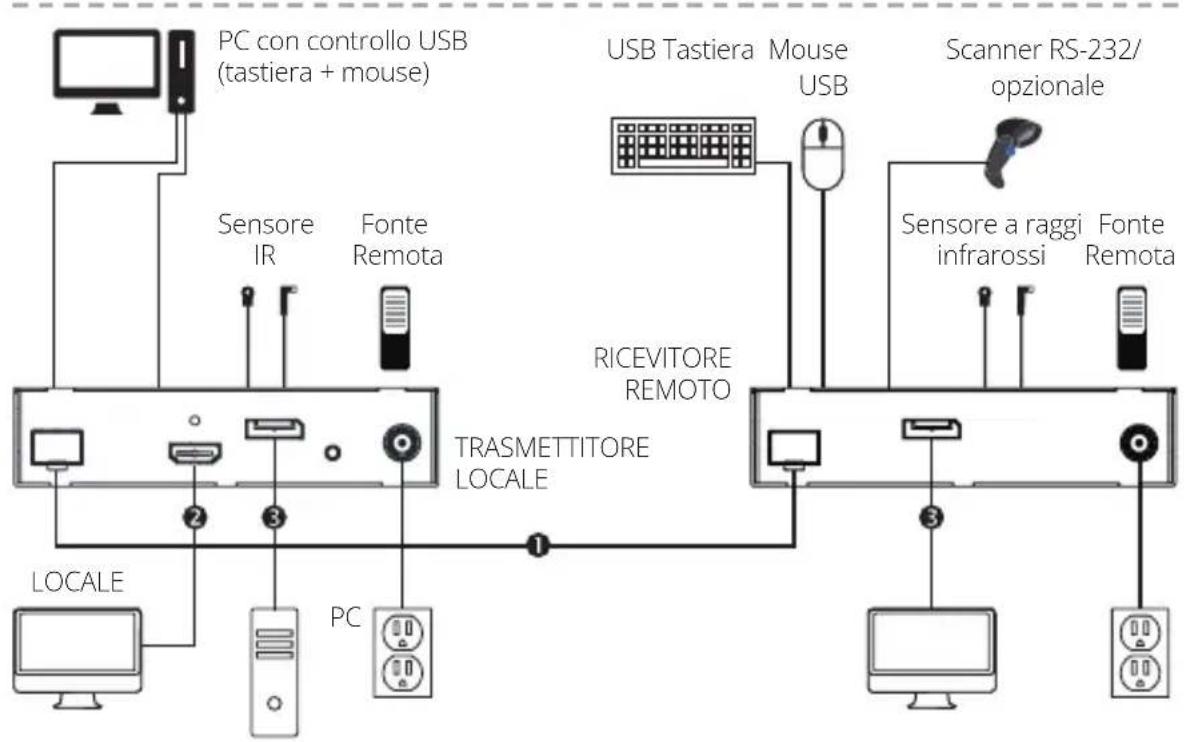

Installazione del kit extender standard
B127F-1A1-XX-DD Kit extender
B127-1A1-MM-DD: Fino a 1000 piedi (300 m) cavo in fibra ottica multimodale
B127-1A1-SM-DD: Fino a 2,6 miglia (10 km) cavo in fibra ottica monomodale
Fino a 15 piedi (4,5m) a 4K / 30~Hz cavo HDMI 2.0
Fino a 15 piedi (4,5m) cavo DisplayPort a 4K / 30Hz

Installazione del kit extender standard
Assicurarsi che tutte le apparecchiature dell'installazione siano spente (OFF).
Collegare la sorgente DisplayPort alla porta INPUT sull'unità trasmittente locale per mezzo di un cavo DisplayPort (ad es. un cavo DisplayPort P580-XXX).
(Opzionale) Collegare un monitor locale alla porta LOCAL sull'unità trasmittente locale per mezzo di un cavo HDMI 2.0 (ad es. i cavi delle seriè P569-XXX-CERT o P568-XXX-2A). Il LED LOCAL (arancione) si accende per indicare che la porta è collegata a un display.
B127F-1A1-MM-DD - Collegare la porta della fibra LC sull'unità trasmittente locale alla porta della fibra LC sull'unità ricevente remota per mezzo di un cavo di fibra multimodale (850 nm) LC duplex (ad es. il cavoserie N820).
B127F-1A1-SM-DD - Collegare la porta della fibra LC sull'unità trasmittente locale alla porta in fibra LC sull'unità ricevente remota per mezzo di un cavo in fibra ottica monomodale LC duplex (1310 nm) (ad es. il cavoserie N370-XXM).
5 Collegare il DisplayPort dell'unità ricevente remota a un monitor per mezzo di un cavo DisplayPort (ad es. i cavi dellaserie P580-XXX).
Accendere tutti i display collegati (locali e remoti).
Collegare l'alimentatore esterno all'unità trasmittente locale e a una presa di corrente a parete oppure (opzionale) a una protezione da sovratensione, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS). Il LED POWER (verde) dell'unità trasmittente locale si accenderà per indicate che l'unità riceve alimentazione dall'alimentatore esterno. Il LED POWER (verde) sull'unità ricevente remota si accende per indicate che le unità sono alimentate dall'alimentatore esterno.
Accendere la sorgente DisplayPort. Il LED OUTPUT (arancione) sull'unità locale si illuminerà perindicare che è stato ricevuto un segnale alla sorgente.
9 Il LED (arancione) si accende via sul trasmettitore locale che sul ricevitore remoto per indicare che è stato ricevuto un segnale alla sorgente al display. Lo schermo dovrebbe ora essere visible sul monitor collegato.
Impostazioni DIP switch
Nota: esta sezione è valida per i kit extender B127-1A1-MM-DD e B127-1A1-SM-DD.
I kit extender offrono una delle seguenti funzioni tramite le impostazioni del DIP switch:
- USB 1.1 - Un ingresso Micro-USB sul trasmettitore, due uscite USB-A sul ricevitore
- IR bidirezionale - Jack doppi da 3,5 mm sia sul trasmettitore che sul ricevitore
• RS-232 – Un connettore phoenix a 3 pin sia sul trasmettitore che sul ricevitore
| Posizioni dei DIP switch Selezione della funzione | |
| 1 (Up), 2 (Up) Funzione IR | |
| 1 (Up), 2 (Down) Funzione USB | |
| 1 (Down), 2 (Down) Funzione RS-232 | |
(Opzionale) Collegare la porta DB9 del computer alla porta seriale RS-232 dell'unità trasmittente. La porta serialè è un connettore phoenixix a 3 positioni per RS-232 (connettore DB) Pin 2, 3 e 7 connessioni. Collegare il proprio dispositivo RS-232 (ad esempio, lo scanner di codici a barre) al connettore phoenixix a 3 positioni sull'unità ricevente.
(Opzionale) Collegare il cavo IR-OUT incluso alla porta IR-OUT dell'unità trasmittente. Collocare il sensore sul cavo IR-OUT in un'area priva di ostacoli e con una chiara visuale del dispositivo da controllare. Quindi, Collegare il cavo IR-IN in dotazione alla porta IR-IN dell'unità ricevente. Il cavo IR-IN comunicherà il lavoro desideratotramite il cavo IR-OUT del trasmettitore.
Note: Il cavo IR-OUT riceve il segnale dal telecomando e lo invia al dispositivo da controllare (ad esempio,lettore Blu-ray™,ecc.).
(Opzionale) Con un cavo Micro-B USB fornito dall'utente (ad es. il cavo USB series U050-XXX), collegarsi alla porta Micro-B del trasmettitore. Collegare quando una tastiera e un mouse alle porte USB-A disponibili sull'unità ricevente.
Garanzia
Garanzia limitata di 1 anno
Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un anno (1) alla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare la pagina Triplite.Eaton.com/support/productreturns prima di rispedire qualsiasi appearecchiatura per la riparazione. La presente garanzia non si applica alle appearecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
SALVO QUANTO QUI PREDIPOSTO, NON FORNIAMO ALCUNA GARANZIA, ESPLICITA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E IDONEITA PER UN PARTICOLARE SCOPO. In alcuni Stati non sono consentite la limitazione o l'esclusione di garanzie implicite; pertanto, in tali casi, le limitazioni o esclusioni di cui sopra potrebbero non applicarsi all'acquirente.
SALVO QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'UTILIZZO DEL PRODOTTO, ANCHE QUALORA FOSSIMO AVVISATI DELLA POSSIBILITA DI DETTI DANNI. In particolare, non siamo responsabili di eventualiosti, come ad es. il lucro cessante o il mancato guidagno, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi relativi alle soluzioni alternative, le pretese di terzi o altro.
Garanzia
Informazioni sulla conformità alla Direttiva RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e dei regolamenti di attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:
- Restituire i disponivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
- Restituire i disposittivi al termine del loro ciclo di vita affinché vengano riciclati
Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provochi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.
Eaton segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche alla sua preawiso.
