MANUAL DE USUARIO B127F1A1MMDD Tripp Lite

Juego Extensor 4K/30 DisplayPort sobre Fibra

Modelos:

B127F-1A1-MM-DD

(Multimodo),

B127F-1A1-SM-DD

(Monomodo)

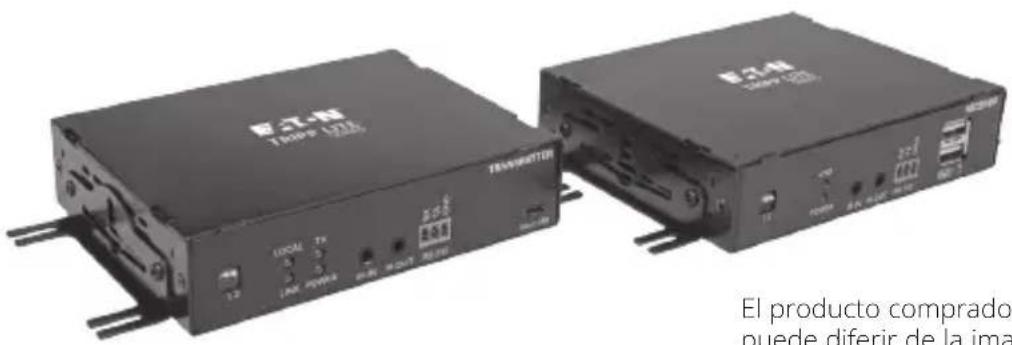

El producto comprado
puede diferir de laImagen.

English 1

Français 21

Deutsch 31

Italiano 41

Contenido del Empaque

B127F-1A1-MM-DD

(Juego Extensor DisplayPort sobre Fibra Multimodo LC Duplex)

• Unidad Transmisora
• Unidad Receptora
• Accesorios de instalación
  Fuente de Alimentacion Extera (x2)

B127F-1A1-SM-DD

(Juego Extensor DisplayPort sobre Fibra Monomodo LC Duplex)

• Unidad Transmisora
• Unidad Receptora
• Accesorios de instalación
  Fuente de Alimentacion Extera (x2)

Characteristicas del Producto

• El Jugo Extensor de Fibra DisplayPort sobre LC Duplex extiende una BCH de 4K (3840 x 2160) @30 Hz:

B127F-1A1-MM-DD - hasta 305 m [1000 pies] de la fuente

B127F-1A1-SM-DD - hasta 10km [6.2 mi] de la fuente

• Soporta resolution maxima de video 4K (3840 x 2160) @30 Hz 4:4:4
• Soporta LPCM de 8 canales, AC-3 y audio digital DTS
• Compatible con DisplayPort 1.2a
• Conectar y Usar—No require software ni controadores
• El puerto DisplayPort adicional en la unidad transmisora permitte la交代 de una pantalla local, lo que permitte a los sistemas monitorear el contenido de la pantalla remota
• Launidad receptora remota cuenta con un control de ecualización (EQ) incorporedo y ajuste deImagen EDID automatico

12

Characteristicas del Producto

Las unidades transmisora y receptora incorporean:

B127F-1A1-MM-DD - Transceptores 10G multimodo LC, 850nm, 300 m, DDM

B127F-1A1-SM-DD - Transceptores 10G Monomodo LC, 1310 nm, 10 km, DDM

• Puerto local en el transmisor con Tecnología Multi-resolution conectaichever可根据 pantalla sin afectar a la transmisión de senal 4K/30 Hz
• Incluye los accesos de instalacion que permiten que las unidades Transmitora local y receptora remota Sean instaladas en rack, en la pared o en poste.

Accesorios Opcionales

Cable HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
- Cable DisplayPort P580-XXX
Cable Patch de Fibra Multimodo Duplex LC a LC de 10 Gb Serie N820
N370-XXM - Cable Patch de Fibra Monomodo Duplex LC a LC

Instrucciones de Instalacion

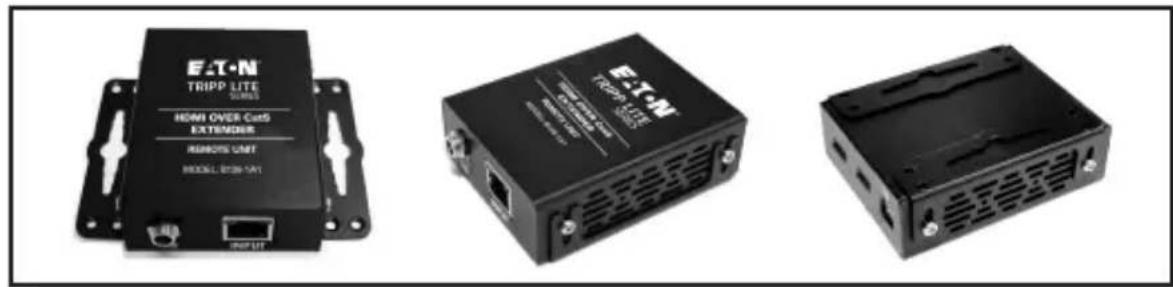

Ambos modelos de juego extensor incluyen accesorios de instalación que permiten una variedad de métodos de instalación. Las siguientes imagenes ilustran como你能 Fijiarse los soportes de instalación incluidos para lasdietres instalaciones.

Note: El modelo做不到 en las imagenes de abajo es solo para fines ilustrativos. El producto puede variar根據 el numero de modelo,ullan u orientacion de puerto. Las options de instalacion para todas las unidades sobre IP son las mismas.

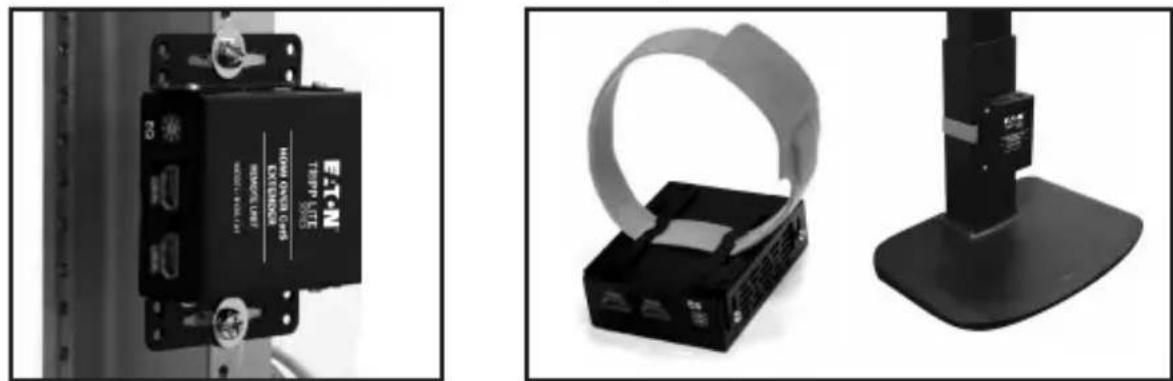

Instalación en la Pared

Instalación en rack de 19" Instalación en poste

Instalación Estándar del Juego Extensor

Antes de la instalación, revise los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure la pantalla para 60 Hz. Revise la configuración de fabrica, ya que como valor predeterminado pueda estar configurado para una Frequencia (Hz) menor que la announcements.
2. Verifique que su monitoronga habitada la referencia HDR. Alunas pantallas peuvent tener esta referencia deshabilitada como configuracion de fabrica.
3. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habitada en su TV o Monitor. Confirme con el fabricante de su TV o Monitor que puertos HDMI soportan Color Verdadero UHD.

Notas:

1) Pruebe para asegurar que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2) Para lograr la distancia y rendimientoolestimos,utilice cableado de fibra multimodo duplex de 10Gb, como el Cable de Fibra Multimodo Duplex LC a LC de 10 Gb Serie N820. Los transceptores de 10 Gb preinstalados estan disenados para trabajo con cables de fibra de 10 Gb. Lautilacion de cables de fibra de especificacion menorcouldedar lugar a la perdida de senal o falta deImagen.

Instalación Estándar del Juego Extensor

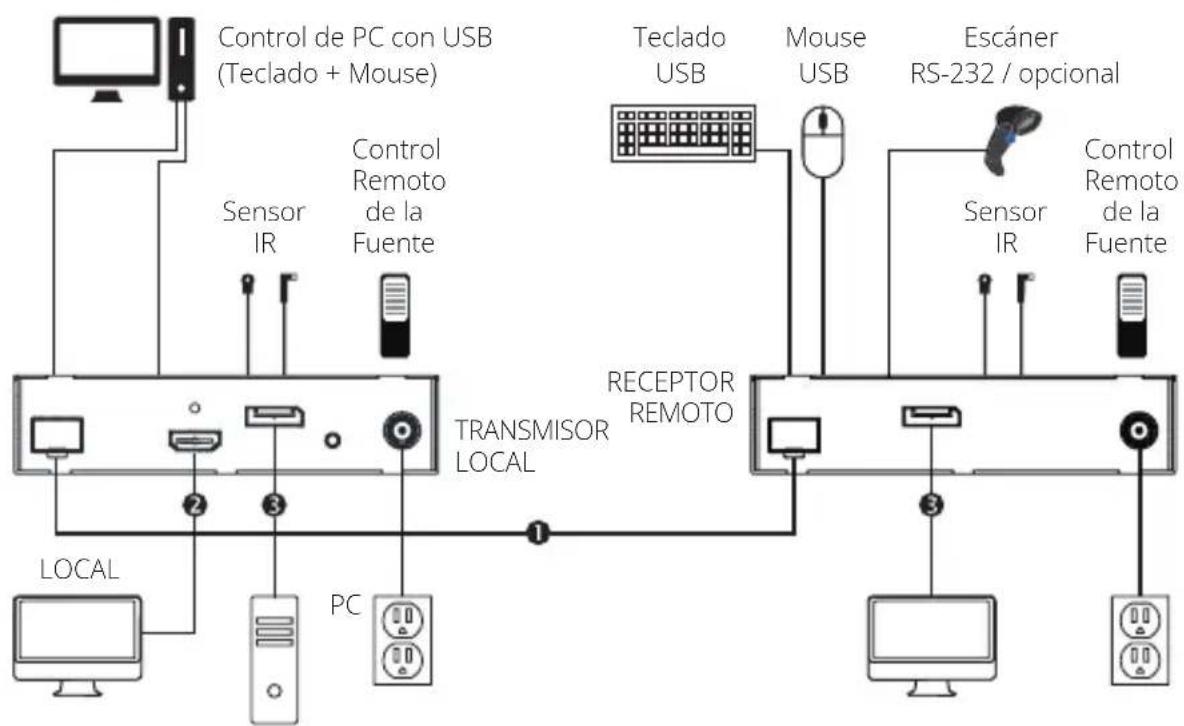

Juegos Extensores B127F-1A1-XX-DD

B127-1A1-MM-DD: Cable de fibra multimodo hasta 305 m [1000 pies]

B127-1A1-SM-DD: Cable de fibra monomodo hasta 10km [2.6 mi]

Cable HDMI 2.0 de hasta 4.6m [15 pies] 4K @30 Hz
3 Cable DisplayPort de hasta 4.6 m [15 pies] a 4K @60 Hz

Instalación Estándar del Juego Extensor

Asegürese de que todos los equipos en la instalación estén apagados.
Usando un cable DisplayPort (como los cables DisplayPort P580-XXX), conecte la fuente de DisplayPort al puerto INPUT en launidad transmisora local.
3 Optional: Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A), conecte un monitor local al puerto LOCAL en launidad transmisora local. El LED LOCAL (naranja) se iluminará para indicar que el puerto está connectado a una pantalla.
B127F-1A1-MM-DD - Utilizing cable of fibra duplex LC Multimodo (850 nm) (como el cable de la Serie N820), conecte el puerto de fibra LC en la unidad transmisora local al puerto de fibra LC en la unidad receptora remota.

B127F-1A1-SM-DD - Utilizing cable of fibra duplex LC Monomodo (1310 nm) (como el cable de la Serie N370-XXM), conecte el puerto de fibra LC en la unidad transmisora local al puerto de fibra LC en la unidad receptora remota.

5 Usando un cable DisplayPort (como los cables Serie P580-XXX), conecte el DisplayPort de launidad receptora remota a un monitor.
Encienda todas sus pantallas connectadas (locales y remotas).
7 Conecte la fuente de alimentación externa a la unidad transmisora local y enchufela en un tomacorrientes de pared (optional), un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterruptible [UPS]. El LED POWER (Verde) en la unidad transmisora local se iluminará para indicar que la unidad está recubiendo energia de la fuente de alimentación externa. El LED POWER (Verde) en la unidad receptora remota se iluminará para indicar que las unidades están recubiendo energia de la fuente de alimentación externa.
Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en launidad local se iluminará para indicar que se ha estado recubiendo una señal de la fuente.
El LED (naranja) encenderá en las unidades Transmitora local y receptora remota para indicar que ha estado recibiendo una seals de la fuente a la pantalla. Ahora se debe做不到la pantalla en el monitor conectado.

Parámetros de los Switches de Configuración [DIP]

Nota:Esta seccion se aplica a los juegos extensores B127-1A1-MM-DD y B127-1A1-SM-DD.

Los juegos extensores proportionsan una de las siguientes unidades a工程技术 de la configuracion de DIP switches:

• USB 1.1 - Una entrada Micro-USB en el transmitter,sonianas USB-A doles en el receptor
• IR Bidirectional - Conectores doles de 3.5mm en el transmisory receptor
• RS-232 - Un conector Phoenix de 3 pines en el transmisory receptor

Posiciones de Switches para Configuración [DIP] Señeción de Función
1 (Arriba), 2 (Arriba) Función del IR
1 (Arriba), 2 (Abajo) Función USB
1 (Abajo), 2 (Abajo) Función de RS-232

(Optional) Conecte el puerto DB9 de la computadora al puerto serial RS-232 de launidad transmisora. El puerto serial es un conector Phoenix de 3 posiciones para RS-232 (conector DB) conexión de Pines 2, 3 y 7. Conecte el dispositivo RS-232 (p. ej., escaner de número de barras) al conector Phoenix de 3 posiciones en launidad receptora.

(Optional) Conecte el cable IR-OUT incluido al puerto IR-OUT en launidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones bajo de la linea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN en launidad receptora. El cable IR-IN comunicará el commando deseada mediante el cable IR-OUT del(transmisor.

Note: El cable IR-OUT recibe la sealsde el control remoto y la envia al dispositivo que se controla (p.e. reproductor de Blu-ray™, etc.).

(Optional) Con un cable USB Micro-B suministrado por el usuario (como El cable USB Serie U050-XXX), conecte el puerto Micro-B del transmisor. Entoces conecte un teclado y mouse en los puertos USB-A disponibles en launidad receptora.

Garantía

GARANTÍA LIMITADA DE 1 ANO

Garantizamos por un (1) ano a partir de la Fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera disreción) de cualquier producto defectuoso. Antes de devolverrialquier equipo para reparacion, visite Triplite.Eaton.com/support/ product-returns.Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusion de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO.

Específamente, no somos responsables por ningún costo, como perdida de ganancies o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de terceros o de cualquier othera forma.

Garantía

Información de sobre Cumplimiento de la WEEE para Clientes y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus replanteos, cuando los clients compran新模式 equipos electricos y electrónicos a Eaton, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre produits similares (esto varía dependiendo del País)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.

Todas las marcas registradas son propidad de sus respectivos propietarios.
