BEDIENUNGSANLEITUNG B127F1A1MMDD Tripp Lite

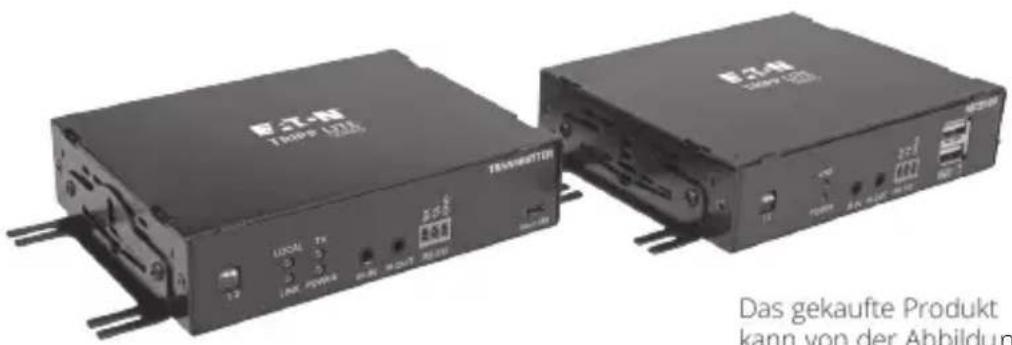

4K/30 DisplayPort über Glasfaser-Extender-Set

Modelle:

B127F-1A1-MM-DD

(Multimode),

B127F-1A1-SM-DD

(Singlemode)

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Espanol 11

Français 21

Italiano 41

Lieferumfang

B127F-1A1-MM-DD

(DisplayPort über Duplex LC Multimode Glasfaser-Extender-Set)

• Sendeeinheit
• Empfängereinheit
  Montageteile
• Externe Stromversorgung (x2)

B127F-1A1-SM-DD

(DisplayPort über Duplex LC Singlemode Glasfaser-Extender-Set)

• Sendeeinheit
• Empfängereinheit
  Montageteile
• Externe Stromversorgung (x2)

Produktmerkmale

• Ein DisplayPort über Duplex LC Glasfaser-Extender-Sets verlangert eine 4K-Auflösung (3840x2160) bei einem Signal von 30Hz :
  B127F-1A1-MM-DD - bis zu 350 m von der Quelle
  B127F-1A1-SM-DD - bis zu 10 km von der Quelle
• Unterstutz 4K (3840x2160) bei 30 Hz mit maximaler Videoauflösung mit 4:4:4
• Unterstützung 8-Kanal-LPCM, AC-3 und DTS-Digitalaudio
• DisplayPort 1.2a kompatibel
• Plug-and-Play - keine Software und kein Treiber erforderlich
• Ein zusätzlicher DisplayPort auf der Sendeeinheit erhögt den Anschluss eines lokalen Displays, sodass Benutzer den Inhalt des externen Displays überwachen konnen.
  Die externe Empfängereinheit verfügt über eine eingebaute EQ-Steuerung und automatische EDID-Bildanpassung.

32

Produktmerkmale

• Eingebaute Eigenschaften der Sende- und Empfangseinheiten:
  B127F-1A1-MM-DD- 10 G Multimode-LC, 850 nm, 300 M, DDM-Transceiver
  B127F-1A1-SM-DD- 10 G Singlemode-LC, 1.310 nm, 10 KM, DDM-Transceiver
• Der lokaler Port an der Sendeeinheit mit eingebauter Multi-Resolution-Technologie verbindet jedem Display, ohne die 4K/30-Hz-Signalübertragung zu beeinträchtigen
• Inklusive Montageteile, mit denen sowohl die lokale Sendeeinheit als auch die externe Empfängereinheit an der Wand, im Rack oder an einem Mast montiert werden konnen

Optionales Zubehör

• Hochgeschwindigkeits-HDMI-2.0-Kabel der Serien P569-XXX-CERT oder P568-XXX-2A
  P580-XXX DisplayPort-Kabel
  N820-Series 10 Gb Duplex Multimode LC-zu-LC Glasfaser-Patch-Kabel
  N370-XXM Duplex Singlemode LC-zu-LC Glasfaser-Patch-Kabel

Montageanleitung

Beide Extender-Set-Modelle enthalten Montageteile, die eine Vielzahl von Montagemethoden erfolglichen. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für entsprechiche Installationen angebracht werden können.

Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, große oder Anschlussausrichtung variieren. Die Montageoptionen sind für alle IP-Einheiten gleich.

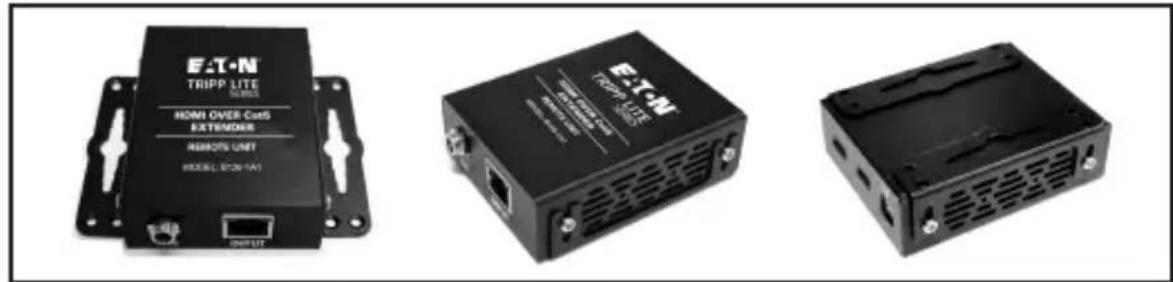

Wandhalterung

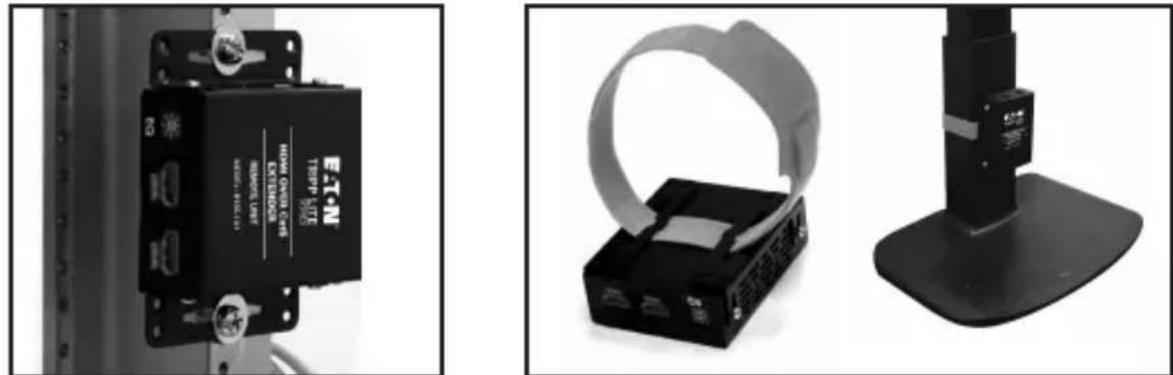

Montage auf einem 19-Zoll-Rack Montage auf einem Mast

Installation des Standard-Extender-Sets

Überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Ihres Fernsehers/Monitors:

1. Stellen Sie das Display auf 30 Hz ein. Überprüfen Sie die Werkseinstellungen, da die Standardeinstellung auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein kann.
2. Stellen Sie sicher, dass auf Ihr dem Monitor die HDR-Funktion aktiviert ist. Bei einigen Displays ist diese Funktion möglicherweise in den Werkseinstellung deaktiviert.
3. Überprüfen Sie, ob die Einstellung Ultra HD (UHD) Dunkle Farbe auf Ihrlem Fernseher/Monitor aktiviert ist.itte erkunden Sie sich bei dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlasse die Einstellung UHD Dunkle Farbe unterstützen.

Anmerkungen:

1) Prufen Sie, dass die gesamte Installation ordnungsgemäß Funktioniert, bevor Sie Kabel durch Decken/Wändeziehen.
2) Verwenden Sie 10 Gb Duplex-Glasfaserkabel, wie das 10 Gb Duplex Multimode LC-zu-LC Glasfaserkabel der Serie N820 (für B127-1A1-MM-DD) oder das Duplex Singlemode LC-zu-LC Glasfaserkabel der Serie N370 (für B127-1A1-SM-DD), um die maximale Entfernung und Performance zu erreichen. Die vorinstallierten 10-Gb-Transceiver sind für den Betrieb mit 10-Gb-Glasfaserkabeln ausgelegt. Die Verwendung von Glasfaserkabeln mit niedrigeren Werten kann zu Signalverlusten oder Bildausfälle führen.

Installation des Standard-Extender-Sets

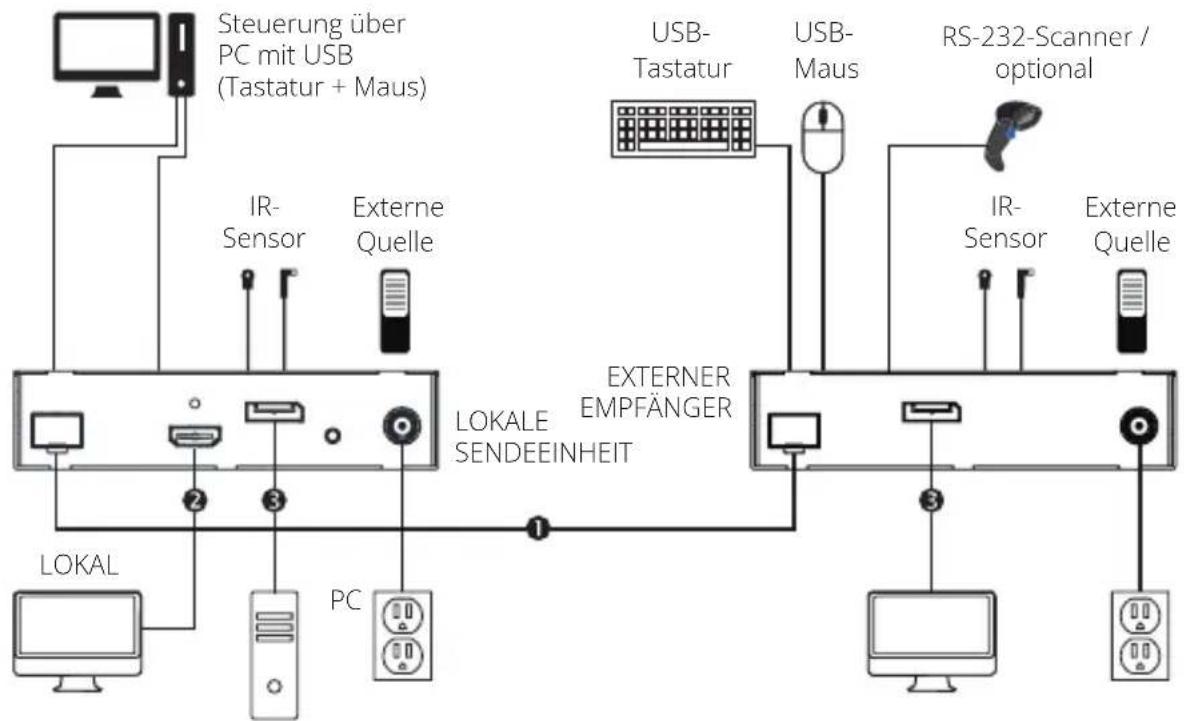

B127F-1A1-XX-DD Extender-Sets

B127-1A1-MM-DD: Bis zu 300 m von Multimode-Glasfaserkabel

B127-1A1-SM-DD: Bis zu 10 km von Singlemode-Glasfaserkabel

Bis zu 4,5 m HDMI-2.0-Kabel bei 4K/30 Hz
Bis zu 4,5 m DisplayPort-Kabel bei 4K/30 Hz

Installation des Standard-Extender-Sets

1 Stellen Sie sicher, dass alle Geräte in der Anlage ausgeschaltet sind.
Verbinden Sie die DisplayPort-Quelle mithilfe eines DisplayPort-Kabels (z. B. P580-XXX DisplayPort-Kabel) mit dem INPUT-Anschluss der lokalen Sendeeinheit.
(Optional) Schlieben Sie mithilfe eines HDMI-2.0-Kabels (z. B. ein Kabel der Serie P569-XXX-CERT oder P568-XXX-2A) einen lokalen Monitor an den LOCAL-Anschluss der lokalen Sendeeinheit an. Die LOCAL-LED (orange) leuchtet auf, um anzuzeigen, dass der Port mit einem Display verbunden ist.
B127F-1A1-MM-DD- Verbinden Sie mithilfe eines Duplex-LC-Multimode-Glasfaserkabels (850 nm) (z. B. einem Kabel der Serie N820) den LC-Glasfaseranschluss der lokalen Sendeeinheit mit dem LC-Glasfaseranschluss der externen Empfängereinheit.

B127F-1A1-SM-DD- Verbinden Sie mithilfe eines Duplex-LC-Singlemode-Glasfaserkabels (1.310 nm) (beispelsweise ein Kabel der Serie N370-XXM) den LC-Glasfaseranschluss an der lokalen Sendeeinheit mit dem LC-Glasfaseranschluss an der externen Empfängereinheit.

5 Verbinden Sie mithilfe eines DisplayPort-Kabels (beispissewein P580-XXX-Kabel) den DisplayPort der externen Empfängereinheit mit einem Monitor.
Schalten Sie die Stromversorgung für alle angeschlossenen Displays ein (lokal und extern).
Schlieben Sie das externe Netzteil an die lokale Sendeeinheit an und schreiben Sie es an eine verfügbarbaren Steckdose oder (optional) einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder Unterbrechnungsfreiie Stromversorgung (USV) an. Die POWER-LED (grün) an der lokalen Sendeeinheit leuchtet auf, um anzuzeigen, dass das Gerät über die externe Stromversorgung mit Strom versorgt wird. Die POWER-LED (grün) auf der externen Empfängereinheit leuchtet auf, um anzuzeigen, dass die Einheiten über die externe Stromversorgung mit Strom versorgt werden.
Schalten Sie die Stromversorgung der DisplayPort-Quelle ein. Die OUTPUT-LED (orange) auf der lokalen Einheit leuchtet auf, um anzuzeigen, dass ein Signal von der Quelle empfangen wurde.
Die LED (orange) leuchtet sowohl auf der lokalen Sendeeinheit als auch auf der Remote-Empfängereinheit auf, um anzuzeigen, dass ein Signal von der Quelle zum Display empfangen wurde. Der Bildschirm solte nun auf dem angeschlossenen Monitor angezeigt werden.

DIP-Schalteinstellungen

Hinweis: Dieser Abschnitt gilt sowohl für die Extender-Sets der Serie B127-1A1-MM-DD als auch die der Serie B127-1A1-SM-DD.

Die Extender-Setsieten über DIP-Schalteinstellungen eine der folgenden Funktionen:

• USB 1.1 - ein Mikro-USB-Eingang an der Sendeeinheit, zwei USB-A-Ausgänge an der Empfängereinheit
• Bidirektionales IR - Duale 3,5-mm-Buchsen, sowohl an der Sendeeinheit als auch an der Empfängereinheit
• RS-232 - Ein 3-poliger Phoenix-Anschluss, sowohl an der Sendeeinheit als auch an der Empfängereinheit

DIP-Schalterpositionen Funktionsauswahl
1 (nach oben), 2 (nach oben) IR-Funktion
1 (nach?), 2 (nach unten) USB-Funktion
1 (nach ), 2 (nach ), 232-Funktion

(Optional) Verbinden Sie den DB9-Port des Computers mit der serielle Schnittstelle RS-232 der Sendeeinheit. Der serielle Anschluss ist ein 3-poliger Phoenix-Stecker für RS-232 (DB-Stecker) mit Verbindung über die Pins 2, 3 und 7. Verbinden Sie Ihr RS-232-Gerät (z. B. Barcode-Scanner) mit dem 3-poligen Phoenix-Anschluss der Empfängereinheit.

(Optional) Schlieben Sie das mitgelieferte IR-OUT-Kabel an den IR-OUT-Anschluss der Sendeeinheit an. Platzieren Sie den Sensor am IR-OUT-Kabel in einem hindernisfreien Bereich mit freier Sicht auf das zu steuernde Gerät. Schlieben Sie dann das beiliegende IR-IN-Kabel an den IR-IN-Anschluss der Empfängereinheit an. Das IR-IN-Kabel wird den gewünschten Befehl über das IR-OUT-Kabel des Senders übermitteln.

Hinweis: Das IR-OUT-Kabel empfängt das Signal von der Fernbedienung und sendet es an das zu steuernde Gerät (z. B. Blu-ray™-Player usw.).

(Optional) Verbinden Sie mit einem vom Benutzer bereitgestellten USB-Micro-B-Kabel (beispiselsweise einem USB-Kabel der Serie U050-XXX) den Micro-B-Anschluss des Senders. Schließen Sie dann eine Tastatur und Maus an die verfügbaren USB-A-Anschlusses der Empfängereinheit an.

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) von fehlerhaften Produkten. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Ausrüstung zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRUCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUW DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

EAT·N

Alle Rechte vorbehalten.

Veröffentlichungsummer

24-09-161 / 93-3976_RevC

Dezember 2024

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.

40

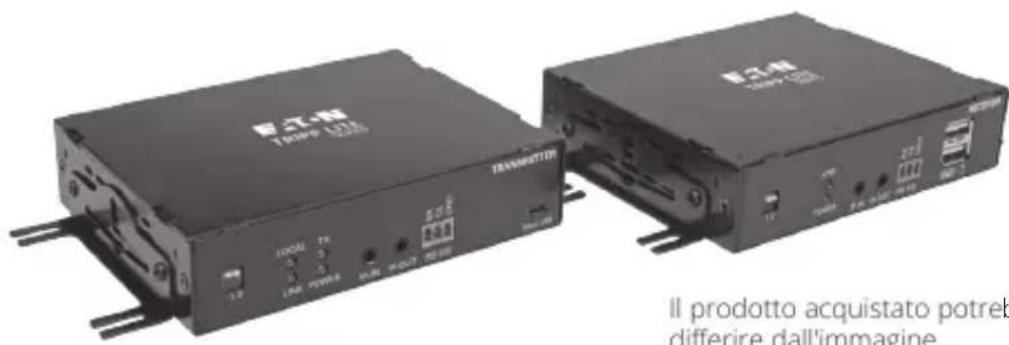

Kit Extender DisplayPort su fibra 4K/30
