MANUALE UTENTE U44406NDGUC Tripp Lite

Adattatori USB 3.2 Gen 1 da USB-C a DVI

Modelli:

U444-06N-D-C

U444-06N-DB-C

U444-06N-DU-C

U444-06N-DUB-C

U444-06N-DGU-C

U444-06N-DGUB-C

ETRIPPL LTE TRIPP LTE Il prodotto acquistato può differire dall'immagiri

USB Type-C ^® e

USB-C® sono marchi

registrati di USB

Implementers Forum.

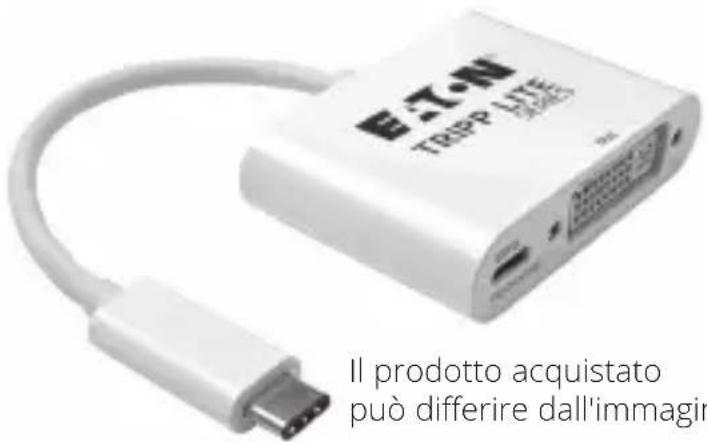

Il prodotto acquistato può differire dall'immagine.

English 1

Español 9

Français 16

Deutsch 23

EAT•N

Contenuto della confezione

• U444-06N-D-C (bianco), U444-06N-DB-C (nero), U444-06N-DU-C (bianco), U444-06N-DUB-C (nero), U444-06N-DGU-C (bianco) o U444-06N-DGUB-C (nero)

- Manuale d'uso

Accessori opzionali

• Cavi DVI a collegamento singolo serie P561
• Cavi per dispositivi USB 3.2 Gen 1 A/B serie U322
• Cavi per dispositivi USB 3.2 Gen 1 Micro-B serie U326
• Cavi patch antigroviglio Cat6 Gigabit serie N201
• Cavo USB 3.2 Gen 1 USB-C maschio/maschio U420-003 - 3 ft (91,45 cm).

Caratteristiche del prodotto

Nota: questa sezione elenca le caratteristiche di tutti i modelli USB Type-C citati in questo manuale. Consulti la tabella delle caratteristiche del connettore USB Type-C per scoprire quali funzionalità supporta il suo modello.

• Supporta la modalità alternativa USB DisplayPort per il collegamento di un monitor DVI tramite una porta USB-C.
  • Supporta risoluzioni video fino a 1920 x 1080/1080p a 60 Hz con DVI a collegamento singolo
• Supporta velocità di trasferimento digitale DVI di 6,75 Gbps (2,25 Gbps per canale)

Caratteristiche del prodotto

• La porta Ethernet supporta una velocità di rete di 10/100/1000 Mbps
- La porta USB-A dell'hub supporta velocità di trasferimento dati fino a 5 Gbps; retrocompatibile con le precedenti generazioni USB
- Porta di ricarica USB-C per ricaricare il suo dispositivo
• La porta USB-C supporta l'alimentazione fino a 20 V 3 A (60 W)
• Plug and play; non sono richiesti software o driver

Caratteristiche USB Type-C

Nota: quando l'unità è collegata alla porta USB-C del computer e a una rete tramite il cablaggio Cat 5e/6, verrà automaticamente stabilita una connessione di rete. Se non viene stabilita alcuna connessione, è possibile stabilirne una manualmente accedendo alla pagina delle impostazioni di rete del computer. Ad esempio, se si utilizza un Mac, andare alla sezione Network che si trova nelle Preferenze di Sistema, cliccare sul pulsante "Aiutami" per accedere all'Impostazione assistita Network, quindi seguire le istruzioni per stabilire una connessione.

1. Collegare il connettore USB Type-C dell'adattatore alla porta USB-C del computer portatile, tablet o altro dispositivo.
2. Collegare la porta DVI dell'adattatore alla porta DVI di un monitor utilizzando un cavo DVI (come i cavi DVI della serie P561).
3. Caricare il dispositivo collegando la sua porta USB-C alla porta USB-C dell'adattatore.
4. Collegare un dispositivo USB alla porta USB-A dell'adattatore.*
5. Collegare la porta RJ45 dell'adattatore a una rete utilizzando un cavo UTP (come i cavi Cat6 della serie N201)*

*Consulti la tabella delle caratteristiche dell'USB Type-C per informazioni sulle caratteristiche supportate dal suo prodotto.

Specifiche

Modelli	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Connettori—Ingresso
USB USB-C (maschio)
Ricarica USB-C (Femmina)
Connettori—Uscita
DVI DVI (Femmina)
USB N/A USB-A (femmina)
Ethernet N/A RJ45 (Femmina)
Ambiente
Temperature tollerate in esecuzione	Da 32° a 113 °F ( da 0° a 45 °C)
Umidità di funzionamento	Umidità relativa dal 10% all'85%, senza condensa
Temperatura di conservazione	da 14° a 158 °F (-10° a 70 °C)
Umidità di conservazione	Umidità relativa dal 5% al 90%, senza condensa
Requisiti di alimentazione
Porta di ricarica USB-C Supporta fino a 20 V 3 A (60 W) in ingresso
Porta USB 3.2 Gen 1 N/A			Fornisce fino a 5 V 1 A (5 W) in uscita

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti dei materiali e di fabbricazione per un periodo di tre (3) anni dalla data dell'acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITÀ, INCLUSE LE GARANZIE DI COMMERCIBILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per i clienti e per gli impianti di riciclaggio e trattamento dei rifiuti (Unione europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Restituire la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si può ragionevolmente prevedere che un guasto del dispositivo possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometterne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.

© 2024 Eaton Tutti i diritti riservati Pubblicazione n. 23-10-203 / 93-3746_RevC Febbraio 2024

Eaton è un marchio registrato.

Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
