U44406NDGUC - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB 3.2 Gen 1 Type-C vers DVI avec hub USB-A et Ethernet
Marque	Tripp Lite (Eaton)
Modèle	U444-06N-DGU-C / U444-06N-DGUB-C
Connecteur d'entrée	USB-C mâle
Connecteurs de sortie	DVI femelle, USB-A femelle (hub), RJ45 femelle (Ethernet), USB-C femelle (charge)
Résolution vidéo maximale	1920 x 1080 @ 60 Hz (DVI Single-Link)
Débit vidéo	6,75 Gbit/s (2,25 Gbit/s par canal)
Débit USB	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1), rétrocompatible USB 2.0
Débit Ethernet	10/100/1000 Mbit/s
Alimentation entrée (port charge)	20 V, 3 A (60 W) max
Alimentation sortie (port hub USB-A)	5 V, 1 A (5 W)
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à 70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Garantie	3 ans limitée
Compatibilité système	Plug & Play, aucun pilote requis. Compatible Windows, macOS, Linux, Chrome OS
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux liquides ou aux températures extrêmes. Utiliser des câbles certifiés.
Accessoires en option	Câbles DVI série P561, câbles USB 3.2 Gen 1 série U322/U326, câbles Ethernet Cat6 série N201, câble USB-C U420-003
Normes	USB 3.2 Gen 1, USB Type-C, DisplayPort Alt Mode, DVI Single-Link, IEEE 802.3

FOIRE AUX QUESTIONS - U44406NDGUC Tripp Lite

Comment connecter l'adaptateur a mon ordinateur ?

Inserez le connecteur USB-C male de l'adaptateur dans le port USB-C de votre ordinateur. Aucun pilote n'est necessaire, l'installation est automatique.

Quelle est la resolution maximale prise en charge ?

L'adaptateur prend en charge les resolutions DVI Single-Link jusqu'a 1920 x 1080 (1080p) a 60 Hz.

Puis-je recharger mon ordinateur via l'adaptateur ?

Oui, le port USB-C femelle dedie supporte une alimentation entree jusqu'a 20 V, 3 A (60 W) pour recharger votre appareil compatible USB-C.

L'adaptateur est-il compatible avec mon MacBook ?

Oui, il est compatible avec les ordinateurs MacBook pourvus d'un port USB-C. Il est egalement compatible avec les PC Windows, Linux et Chrome OS.

Quels cables sont necessaires pour connecter un moniteur DVI ?

Un cable DVI Single-Link (par exemple, la serie P561 de Tripp Lite) est requis. Le cable n'est pas inclus dans l'emballage.

Le port Ethernet est-il gigabit ?

Oui, le port RJ45 prend en charge des debits reseau reels de 10/100/1000 Mbit/s (Gigabit Ethernet).

Puis-je utiliser plusieurs peripheriques USB simultanement ?

Oui, le port hub USB-A permet de connecter un peripherique USB 3.2 Gen 1 (jusqu'a 5 Gbit/s). Le debit total est partage entre les ports actifs.

Comment configurer la connexion reseau ?

La connexion reseau est automatique des que vous branchez un cable Ethernet. Si necessaire, configurez les parametres reseau dans les preferences de votre systeme d'exploitation.

Y a-t-il un pilote a installer ?

Non, l'adaptateur est Plug & Play. Les systemes d'exploitation modernes (Windows, macOS, Linux) le reconnaissent automatiquement.

Quelle est la duree de la garantie ?

Tripp Lite offre une garantie limitee de 3 ans contre les defauts de materiau et de fabrication. Consultez le site Tripplite.Eaton.com pour les retours.

MODE D'EMPLOI U44406NDGUC Tripp Lite

Adaptateurs USB 3.2 Type C Gen 1 vers DVI

Modèles :

U444-06N-D-C

U444-06N-DB-C

U444-06N-DU-C

U444-06N-DUB-C

U444-06N-DGU-C

U444-06N-DGUB-C

USB Type-C® et

USB-C® sont des

marques déposées de

l'USB Implementers

Forum.

English 1

Español 9

Deutsch 23

Italiano 30

EAT·N

Contenu de l'emballage

• U444-06N-D-C (blanc), U444-06N-DB-C (noir), U444-06N-DU-C (blanc), U444-06N-DUB-C (noir), U444-06N-DGU-C (blanc) ou U444-06N-DGUB-C (noir)
- Manuel d'utilisation

Accessoires disponibles en option

• Câbles Single-Link DVI série P561
- Câbles d'appareil A/B USB 3.2 Gen 1 série U322
- Câbles d'appareil Micro-B USB 3.2 Gen 1 série U326
- Câbles de brassage anti-coupure Gigabit Cat6 série N201
- Câble USB-C mâle/mâle USB 3.2 Gen 1 U420-003 - 90 cm (3 pi)

Caractéristiques du produit

Remarque : cette section répertorie les caractéristiques de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau des caractéristiques des ports USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur DVI via un port USB-C
• Prend en charge les résolutions vidéo DVI Single-Link jusqu'à 1920 x 1080/1080p à 60 Hz
• Prend en charge les taux de transfert numérique DVI de 6,75 Gbit/s (2,25 Gbit/s par canal)
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.

Caractéristiques du produit

• Le port du hub USB-A prend en charge des taux de transfert de données allant jusqu'à 5 Gbit/s. Rétrocompatible avec les générations USB précédentes.
• Port de charge USB-C pour recharger votre appareil.
- Le port USB-C prend en charge une alimentation électrique jusqu'à 20 V, 3 A (60 W).
- Prèt à utiliser. Pas de logiciel ou de pilotes requis

Caractéristiques USB Type-C

Remarque : une connexion réseau sera automatiquement établie lorsque l'appareil est raccordé au port USB-C de votre ordinateur et à un réseau via un câble Cat5e/6. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page Paramètres réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau de Préférences système, cliquer sur le bouton « M'assister » pour accéder à l'Assistant de configuration du réseau, puis suivre les instructions pour établir une connexion.

1. Raccordez le connecteur USB Type-C de l'adaptateur au port USB-C de votre ordinateur portable, tablette ou autre appareil.
2. Raccordez le port DVI de l'adaptateur au port DVI d'un moniteur à l'aide d'un câble DVI (tel qu'un câble DVI de la série P561).
3. Rechargez votre appareil en raccordant son port USB-C au port USB-C de l'adaptateur.
4. Raccordez un appareil USB au port Hub USB-A de l'adaptateur.*
5. Raccordez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel qu'un câble Cat6 de la série N201).)*

* Reportez-vous au tableau des fonctionnalités USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.

Caractéristiques

Modèles	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Connecteurs - Entrée
USB USB-C (mâle)
Recharge USB-C (femelle)
Connecteurs - Sortie
DVI DVI (femelle)
USB N/A USB A femelle
Ethernet S.O. RJ45 (Femelle)
Température ambiante de fonctionnement
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Taux d' humidité en fonctionnement	10 % à 85 % RH, sanscondensation
Température de stockage	-10 à 70 °C (14 à 158 °F)
Humidité de stockage 5 % à 90 % RH, sanscondensation
Exigences en matière d'alimentation
Port de charge USB-C Prend en charge des entrées jusqu'à 20 V 3 A (60 W)
Port USB 3.2 Gen 1 S.O.			Fournitune sortie jusqu'à 5 V 1 A (5 W)

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis.

Tous droits réservés.

Publication n°

23-10-203/

93-3746_RevC

Février 2024

933746

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.

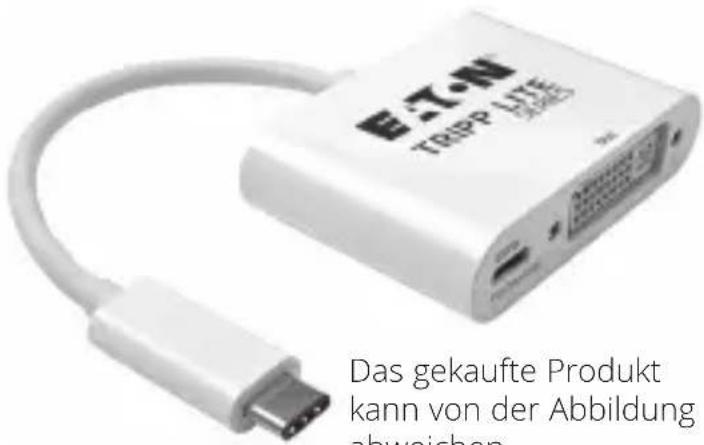

USB 3.2 Gen 1 USB-C zu DVI-Adapter
