MANUALE UTENTE Digital Compass 700001 BUSHNELL

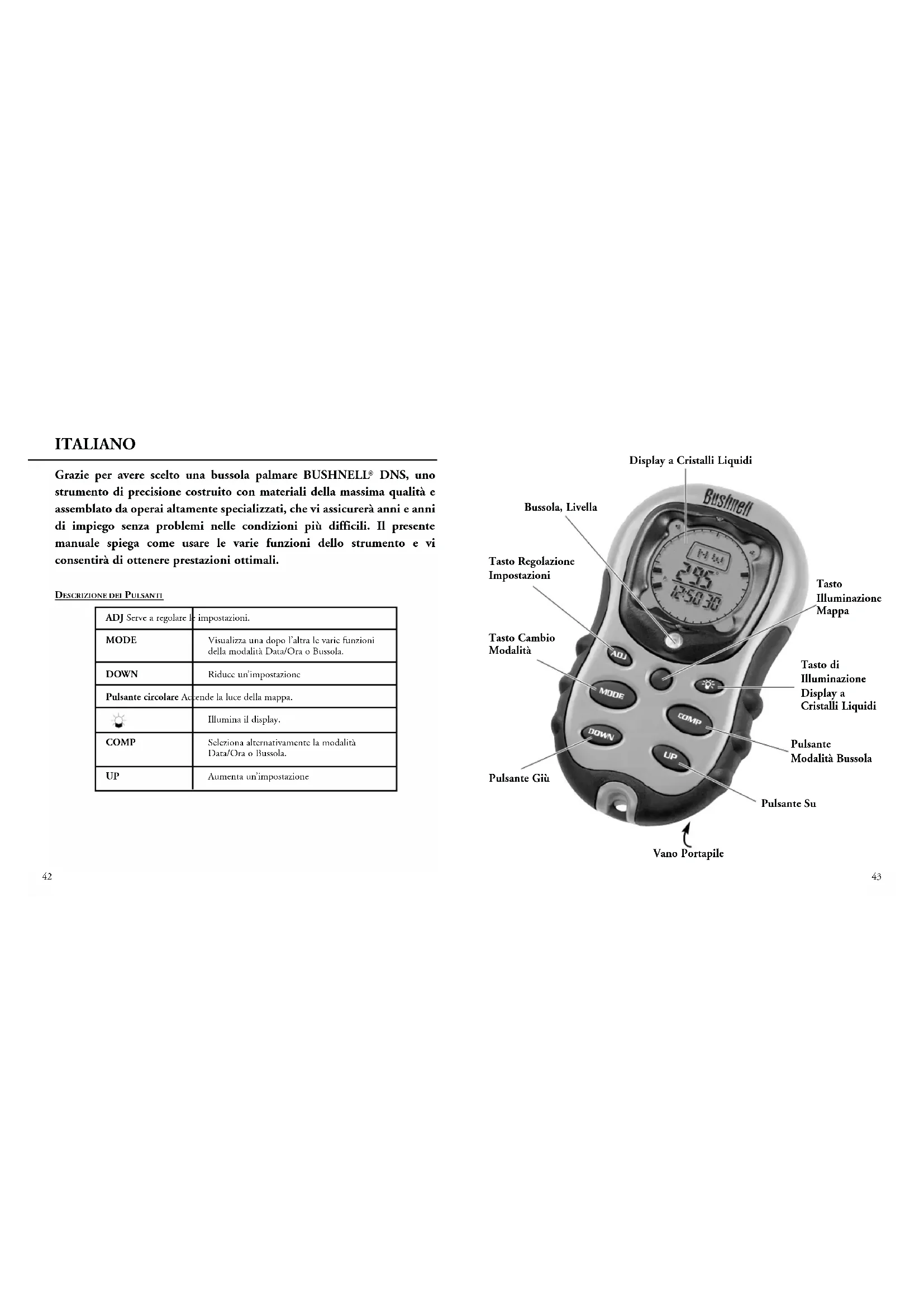

DNS, uno strumento di precisione costruito con materiali della massima qualità e assemblato da operai altamente specializzati, che vi assicurerà anni e anni di impiego senza problemi nelle condizioni più difficili. Il presente manuale spiega come usare le varie funzioni dello strumento e vi consentirà di ottenere prestazioni ottimali.

DESCRIZIONE DEI PULSANTI

ADJ Serve a regolare le impostazioni. MODE Visualizza una dopo l’altra le varie funzioni della modalità Data/Ora o Bussola. DOWN Riduce un’impostazione Pulsante circolare Accende la luce della mappa. Illumina il display. COMP Seleziona alternativamente la modalità Data/Ora o Bussola. UP Aumenta un’impostazione

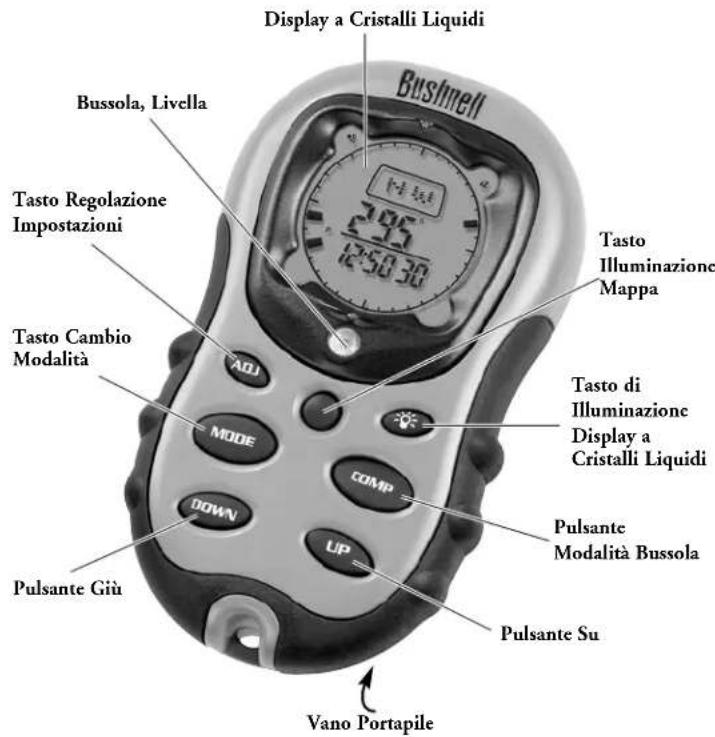

ITALIANO Display a Cristalli Liquidi Tasto Regolazione Impostazioni Tasto Cambio Modalità Pulsante Giù Pulsante Su Tasto Illuminazione Mappa Pulsante Modalità Bussola Tasto di Illuminazione Display a Cristalli Liquidi Vano Portapile Bussola, LivellaNuove Impostazioni TEMPERATURA Modalità Temperatura Premete il pulsante MODE/NEXT fino a visualizzare la modalità Data/Ora. Se siete già in modalità Data/Ora basta premere MODE/NEXT per visualizzare la modalità Temperatura. Premete UP o DOWN per selezionare alternativamente le letture in Celsius o quelle in Fahrenheit. ALLARME Modalità di Impostazione Dell’allarme Premete il pulsante MODE fino a visualizzare la modalità Allarme. Sono disponibili cinque allarmi acustici: quattro per la data/ora e uno per la temperatura. Per fare scorrere gli allarmi premete UP o DOWN. Premete ADJ e mantenetelo premuto per tre secondi, finché l’indicazione dei minuti non lampeggia, e premete UP o DOWN per regolare i valori prescelti. Premete MODE per passare all’impostazione successiva. Premete ADJ in qualsiasi momento per salvare le modifiche e uscire. L’allarme si inserisce automaticamente una volta eseguite le regolazioni. Per fare cessare l’allarme, premete un pulsante qualsiasi. È possibile anche inserire o disinserire un allarme selezionandolo e premendo il pulsante COMP per inserirlo; premendo di nuovo il pulsante si inserisce la funzione Snooze, premendolo ancora si disinserisce l’allarme.

IMPOSTAZIONE DELLA DATA E DELL’ORA

Modalità Data/Ora Predefinita/Impostazione Dell’ora Premete il pulsante MODE fino a visualizzare la modalità Data/Ora. Premete ADJ e mantenetelo premuto per tre secondi. Premete UP o DOWN finché non compare il valore prescelto e poi premete MODE per passare all’impostazione successiva. Premete ADJ in qualsiasi momento per salvare le modifiche e uscire. Completate le impostazioni, l’indicazione dei secondi ritorna a 00. Una piccola “A” o “P” nell’angolo in basso a sinistra delle ore indica AM (ante meridiem) o PM (post meridiem). Impostazione della Data Durante l’impostazione della data si visualizza anche l’anno. Premete il pulsante MODE finché non si visualizza la modalità Data/Ora. Premete ADJ e mantenetelo premuto per tre secondi. Premete MODE e fate scorrere le impostazioni fino a quella che desiderate modificare. Premete UP o DOWN finché non compare il valore prescelto e poi premete MODE per passare all’impostazione successiva. Premete ADJ in qualsiasi momento per salvare le modifiche e uscire. Per selezionare la notazione 24 / 12 ore, premete il pulsante MODE fino a visualizzare la modalità Data/Ora. Premete ADJ e mantenetelo premuto per tre secondi. Premete MODE e fate scorrere le impostazioni fino a visualizzare quella relativa alla notazione 24 / 12 ore e poi premete UP o DOWN per immettere il valore prescelto. Premete ADJ in qualsiasi momento per salvare le modifiche e uscire.

44 45ALLARME CONTEGGIO ALLA ROVESCIA

Modalità Conteggio alla Rovescia Premete il pulsante MODE fino a visualizzare la modalità Conteggio alla rovescia, indicata dalla sigla ‘RT’ (reverse timer). Per avviare il conteggio alla rovescia premete UP; premetelo di nuovo per arrestare il conteggio e poi premete DOWN per azzerare il timer del conteggio alla rovescia. Per impostare il timer del conteggio alla rovescia premete il pulsante ADJ e mantenetelo premuto per tre secondi; le cifre dei secondi cominciano a lampeggiare; regolate l’impostazione con il pulsante UP o DOWN e poi premete MODE per passare all’impostazione successiva. Premete ADJ per salvare le modifiche e uscire. Premete COMP per inserire la funzione ‘AUTO’, che consente al timer del conteggio alla rovescia di funzionare automaticamente; premete di nuovo COMP per disinserire la funzione ‘AUTO’. Quando l’allarme suona, premete un pulsante qualsiasi per arrestare il conteggio alla rovescia. Se non si preme nessun pulsante, l’allarme cessa dopo 10 secondi ma il timer continua a funzionare se la funzione ‘AUTO’ è inserita. In quest’ultimo caso, per arrestare il conteggio alla rovescia occorre passare alla modalità Conteggio alla rovescia, premere COMP per disinserire la funzione ‘AUTO’ e poi premere UP per arrestare il conteggio. BUSSOLA DIGITALE Modalità Bussola Premete il pulsante MODE fino a visualizzare la modalità Data/Ora e poi premete COMP. Se siete già in modalità Data/Ora basta premere COMP per visualizzare la modalità Bussola. Mantenete la bussola orizzontale mediante la livella a bolla per ottenere una lettura. Se i punti cardinali lampeggiano, può essere necessario tarare la bussola (vedi sezione Guida alla soluzione dei problemi). Taratura della Bussola In modalità Bussola, mantenete premuto il pulsante ADJ per tre secondi; si visualizza la modalità Taratura. Collocate la bussola su una superficie orizzontale e amagnetica, e premete COMP. La parola CAL comincia a lampeggiare. Girate lentamente la bussola per due giri completi MANTENENDOLA ORIZZONTALE. Al termine premete di nuovo COMP. Completata la

Allarme Temperatura L'allarme suona quando la temperatura misurata raggiunge il livello prefissato. Nella modalità di allarme vengono utilizzate le stesse unità di misura (ºC or F) impostate l’ultima volta in modalità di misura della temperatura. Per modificare questa impostazione occorre prima cambiare le unità della temperatura in modalità Temperatura. Premendo una volta Up/Down si cambia la temperatura in decimi di grado; se si mantiene premuto il pulsante la temperatura varia in incrementi di 1 grado. Funzione Bip In modalità di allarme è disponibile anche una funzione Bip. Quando questa è inserita, viene emesso un segnale acustico ogni volta che si preme un pulsante anche se la funzione di allarme è disinserita. Per inserire la funzione Bip, selezionatela dalla modalità di allarme e premete il pulsante COMP; si visualizza ‘ON’. Premendo di nuovo il pulsante si visualizza ‘OFF’. Modalità Cronometro Premete il pulsante MODE fino a visualizzare la modalità Cronometro. Per azionare il cronometro, premete UP per avviarlo e premetelo di nuovo per arrestare il cronometro. Per azzerare il cronometro premete DOWN. Per usare la funzione Tempo parziale, premete il pulsante DOWN mentre il cronometro è in funzione, per fermare il display, e premetelo di nuovo per continuare. Potete anche premere DOWN mentre il cronometro è in funzione, per fermare il display, e poi premere UP per arrestare il cronometro e visualizzare la lettura finale. Per azzerare il cronometro premete di nuovo DOWN. Modalità Cronometro / Funzione Tempo Parziale La funzione Tempo parziale è indicata sul display con 'SPL' (split) quando è inserita; il display ritorna alla visualizzazione normale quando si preme DOWN. 46La lettura principale indica la direzione effettiva e quella inferiore indica la direzione di riferimento. I segmenti sulla circonferenza mostrano la differenza tra le due direzioni, utilizzabile per correggere la rotta. Per consumare meno potenza, in modalità Radiobussola il display mostra tre barre invece della direzione attuale e i segmenti non vengono visualizzati dopo un minuto. Per riattivare il display occorre premere COMP. Per uscire dalla modalità Radiobussola premete di nuovo MODE per ritornare alla modalità Bussola, predefinita. RETROILLUMINAZIONE AUTOMATICA Premete il pulsante LIGHT ( )per attivare per cinque secondi la retroilluminazione del display. Modalità Notte La modalità Notte fa sì che la retroilluminazione si attivi automaticamente quando si preme uno qualsiasi dei tasti funzione, eccetto quando la bussola è in modalità Bussola. Premete il pulsante LIGHT ( ) e mantenetelo premuto per tre secondi; compare l’apposita icona (il simbolo della lampadina). Per disattivare la retroilluminazione premete il pulsante LIGHT ( ) e mantenetelo premuto finché l’icona scompare.

INDICATORE DELLA BATTERIA

Indicatore di bassa carica della batteria Quando la carica della batteria è bassa lampeggia un’apposita icona. Il vano della batteria è sul retro della bussola. Sostituite le pile usata con due pile ministilo AAA. ILLUMINAZIONE MAPPA Per illuminare la mappa premete il piccolo pulsante circolare. La luce è rossa, per preservare la visione notturna.

DURATA DELLA BATTERIA

Lo strumento DNS funziona ininterrottamente e la batteria dura oltre un anno in condizioni di utilizzo normale. Un uso frequente degli allarmi, della retroilluminazione o della bussola accorcia la durata della batteria.

procedura, il display visualizza ‘DONE’ e passa automaticamente alla modalità di impostazione della declinazione. Se la taratura non riesce, i punti cardinali lampeggiano e occorre ripetere le quattro fasi precedenti. Per saltare l’impostazione della declinazione, premete ADJ per ritornare alla modalità Bussola. Impostazione della Declinazione La declinazione regola la bussola in base al campo magnetico locale. In alcune aree la declinazione magnetica può essere notevole, quindi è consigliabile verificarne il valore sulla mappa o su Internet. Per regolare l’angolo di declinazione della bussola andate alla modalità Bussola e mantenete premuto il pulsante ADJ per tre secondi, fino a visualizzare la modalità Radiobussola. Premete MODE fino a passare alla modalità di impostazione della declinazione, indicata dalla sigla ‘DEC’. Premete UP o DOWN per selezionare il valore prescelto e poi ADJ per salvare le modifiche e uscire dalla modalità. A volte la declinazione viene misurata come gradi positivi e negativi. I gradi Est sono considerati positivi e quelli Ovest sono considerati negativi. Ad esempio, per passare da una declinazione di 3 gradi Est (positiva) a una di 3 gradi Ovest (negativa) premete DOWN finché non si visualizza 3W. Modalità Radiobussola Permette di impostare una direzione di riferimento, in modo che la bussola indichi il punto verso cui dirigersi. Andate alla modalità Bussola e premete il pulsante MODE per visualizzare il riferimento; premete ADJ e mantenetelo premuto per tre secondi e poi premete UP o DOWN per modificare l’impostazione della direzione di riferimento. Premendo UP o DOWN si aumenta o diminuisce l’impostazione in incrementi di dieci. Una singola pressione su

o DOWN varia la direzione di riferimento di 1 grado. Al termine premete ADJ per ritornare alla modalità Radiobussola. Per ritornare alla modalità Bussola premete MODE. Per usare la bussola in modalità Radiobussola andate prima alla modalità Bussola e poi premete il pulsante MODE.

Se i punti cardinali (N, NE, E, SE ecc..) sulla bussola lampeggiano, cercate di mantenere la bussola ORIZZONTALE mediante la livella a bolla. I punti cardinali possono lampeggiare anche quando la bussola rileva un'interferenza magnetica dalle aree circostanti. I punti cardinali lampeggiano in quanto la bussola non riesce a misurare con precisione le direzioni. Se i punti cardinali continuano a lampeggiare anche se la bussola rimane orizzontale, taratela di nuovo (vedi sezione 47 Taratura della bussola). Mantenetela sempre lontano da oggetti metallici, che possono causare interferenza magnetica. Verificate inoltre che la declinazione sia impostata correttamente (in genere l'impostazione predefinita deve essere zero gradi). Si visualizzano tre trattini – La bussola è passata a una modalità di consumo energetico ridotto. Per riattivarla premete COMP. Non è possibile spegnere lo strumento – Questo strumento funziona ininterrottamente e la batteria dura circa un anno in condizioni di utilizzo normale. Pulsante di azzeramento – È situato all’interno del vano della batteria. Aprite il coperchio del vano e premete il pulsante con un oggetto a punta. Quando si preme il pulsante, tutte le impostazioni della bussola vengono azzerate. Inoltre la bussola si azzera automaticamente quando si estraggono le pile.

Si garantisce che questo prodotto Bushnell® sarà esente da difetti di materiale e fabbricazione per due anni a decorrere dalla data di acquisto. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni causati da abuso, maneggiamento improprio, installazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell. A un prodotto restituito e coperto da questa garanzia occorre allegare quanto segue.

1) Assegno/ordine di pagamento per l’importo di 10 $US per coprire i costi di spedizione.

2) Nome e indirizzo da utilizzare per la restituzione del prodotto.

3) Una spiegazione del difetto.

4) Scontrino riportante la data di acquisto.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il

trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi. Recapito negli Stati Uniti: Recapito in Canada: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9 Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si può anche contattare la Bushnell a questo numero: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4 D- 50769 - Cologne Germania Tél: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8 Questa garanzia dà specifici diritti legali. Eventuali altri diritti variano da una nazione all’altra. ©2003 Bushnell Performance Optics53 Parabéns pela aquisição da bússola portátil BUSHNELL
