MANUALE UTENTE SPR5540 PHILIPS

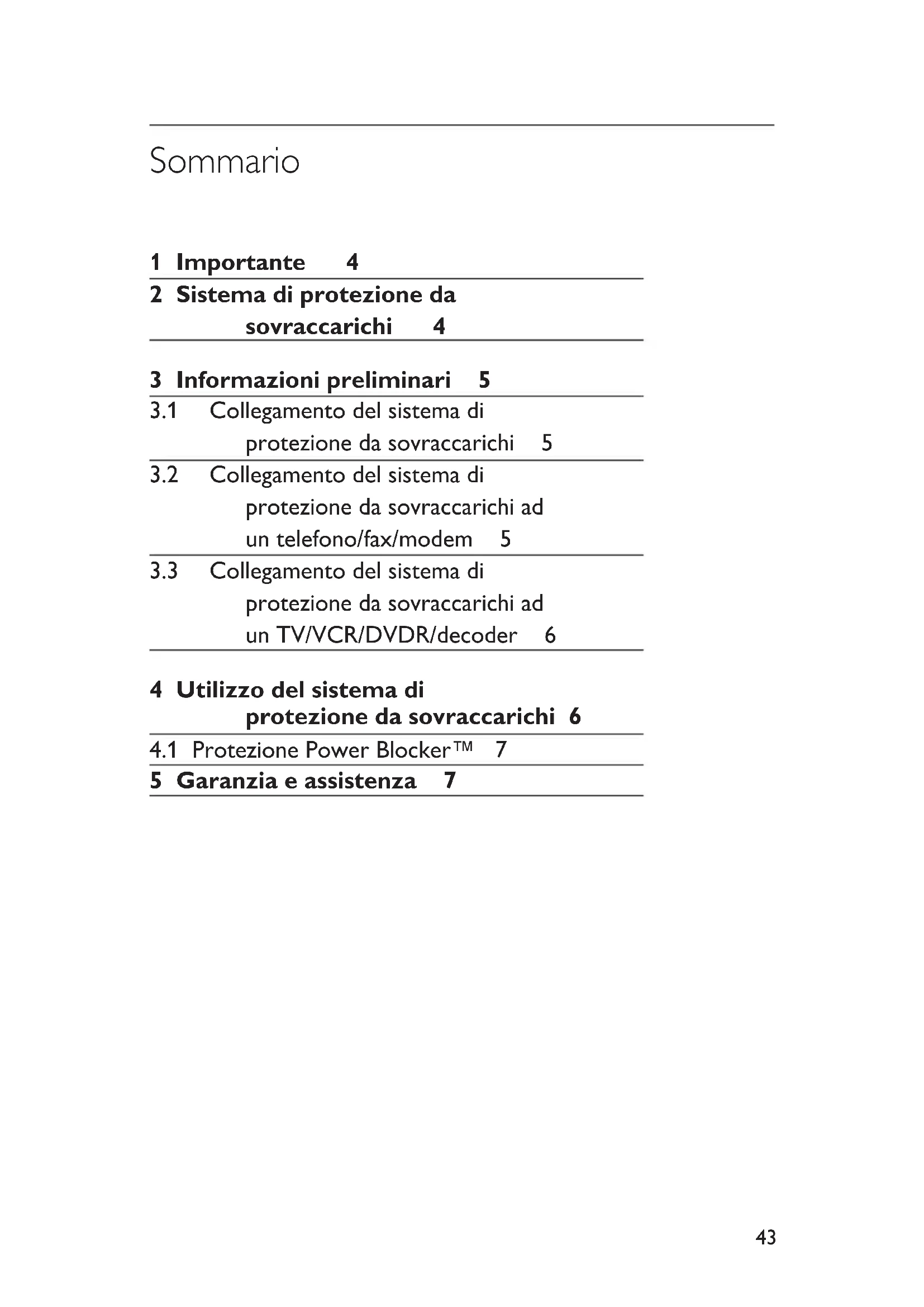

1 Important 4
2 Sistema di protezione da sovraccarichi 4

3 Informazioni preliminari 5

3.1 Collegamento del systemadi protezione da sovraccarichi 5
3.2 Collegamento del sistema di protezione da sovraccarichi ad un Telefono/fax/modem 5
3.3 Collegamento del sistema di protezione da sovraccarichi ad un TV/OCR/DVDR/decoder 6

4 Utilizzo del sistema di protezione da sovraccarichi 6

4.1 Protezione Power BlockerTM 7
5 Garanzia e assistenza 7

1 Importante

Leggere attendamente il presente manuale prima di utilizzato il systemà di protezione da sovraccarichi. Il manuale contiene informazioni importanti e note sul funzionamento del systemà di protezione da sovraccarichi.

© 2007 Koninklijke Philips Electronics N.V. Tutti i diritti riservati. La riproduzione totale o parziale è proibitazsche consenso scritto di chi detiene i diritti di copyright. I marchi sono di proprietà di Koninklijke Philips Electronics N.V. o dei rispetti detentori.

Avvertenze

Non esporre il prodotto a pioggia o acqua.
- Tenere lontano alla luce del sole per evitare il surriscaldamento.
Non disassemblare o riparare.

Portare la confecione al centro di raccolta più vicino per il riciclaggio.

DFU "Informazioni per il consumatore"

Smaltimento di vecchi prodotti

Il prodotto è stato progettato e assemblato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Se su un prodotto si trovale il symbolo di un bidone con ruote, ricoperto da una X, vuol dire che il prodotto soddisfa i requisiti della Direttiva comunitaria 2002/96/CE Informarsi sulle modalità di raccolta, dei prodotti elettrici ed elettronici, in vigore nella zona in cui si desidera disfarsi del prodotto. Attenersi alle normative locali per lo smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenir l'inquinamento ambientale e possibili danni alla salute.

2 Sistema di protezione da sovraccarichi

Congratulations per l'acquisto e benvenuti in Philips!

Per trarre completovantaggio dall'assistenza
offerta da Philips, registrar il gruppo di
continuita (UPS) su:
www.philips.com/welcome.

Ilsystemadi protezione da sovraccochi è stato progettato per evitare che gli appearecchi collegati subiscano dei danni di natura elettrica. Philips dispone di una vasta gamma di sistemi di protezione da sovraccochi che consentono di protegere i dispositivi elettronici della casa e i sistemi informatici.

Caratteristiche principali del prodotto Ilsystemadi protezione da sovraccarichi puo presentareuna delle funzialitàdescritte di seguito.

Protezione Power BlockerTM

Interrompe la fornitura di corrente alle prese CA in caso di un sovraccarico elettrico o di tensione che sa in contrasto con il sistema di protezione.

Protezione allo stato solido per Telefono/ fax/modem

Fornisce la massima protezione contro i sovraccarichi per servizi Telefonici standard a due fili in "dial-up".

Protezione splitter della linea Telefonica

Suddivide la linea Telefonica in entrata in dueuscite, supportando e proteggendo il telefonoe il modem.

Protezione del cavo coassiale

Fornisce la massima protezione contro i sovraccarichi presenti su linee standard coassiali/ a banda larga.

LED significatore del "funzionamento della protezione"

Fornisce informazioni sullo stato di funzionamento del sistema di protezione da sovraccarichi.

3 Informazioni preliminari

Questa sezione fornisce informazioni sulla prima installatione del sistema di protezione da sovraccarichi.

3.1 Collegamento del system di protezione da sovraccarichi

Avertenza

Leggere attendamente le precauzioni di sicurezza della sezione 1 Importante prima di collegare il sistema di protezione da sovraccarichi.

Attenzione

Non usare prolonghe, adattatori, altri cavi di messa a terra o connessioni elettriche con il sistema di protezione da sovraccarichi. In caso contrario la garanzia Philips sarezza.

Per collegare il sistema di protezione da sovraccarichi:

1. Inserire la spina di alimentazione in una presa dotata di una corretta messa a terra.
2. Collegare i cavi di alimentazione dei componenti direttamente alsystema di protezione da sovraccarichi.

3.2 Collegamento del sistema di protezione da sovraccarichi ad un Telefono/fax/modem

Ilsystemadi protezione da sovraccarichi poto offrire la protezione allo stato solido per telefonofax/modem.Aquesto scopo è necessario collegare iltelefonofax/modemai jack protetti delsystemadi protezione da sovraccarichi invece di collegarli direttamente aljack a muro.

I sistemi di protezione da sovraccarichi di Philips dotati di protezione per il Telefono sono stati progettati per fornire la massima protezione contro i sovraccarichi presenti su servizi Telefonici a due linee o di tipo "dial-up".

Altre reti di comunazione che utilizzato jack modulari potrebbero non poter beneficiare di quello tipo di protezione.

Attenzione

La funzione telefonodiquesto systemadi protezione da sovraccarichi potrebbe non essere utilizzabile se non installata correttamente.

Attenzione

Se non viene collegata la protezione Telefono/fax/modem, gli apparecchi collegati non saranno coperti alla Garanzia Philips sugli apparecchi collegati. La maggior parte dei anni ai modem cui è essere evitata collegando la protezione per Telefono/fax/modem.

Per collegare la protezione per il Telefono/ fax/modem:

1. Collegare la linea del Telefono/fax/modem dal jack a muro al jack di "ingresso" del sistema di protezione da sovraccarichi.
2. Collegare un cavo Telefonico nel jack di "uscita" del sistema di protezione da sovraccarichi.
3. Collegare l'altra estremità del cavo Telefonico al jack del Telefono/fax/modem del dispositivo che si desidera proteggere.

Nota

Per richiedere i danni in base alla Garanzia Philips sugli appearecchi collegati come seguenza di piccoli sovraccarichi della linea del servizio Telefonico, l'apparecchio collegato delve essere connesso correttamente ad unsystema di

protezione da sovraccarichi di Philips che offra la funzionalità di protezione della linea Telefonica, perché l'apparecchio utilizzato per il servizio Telefonico deve includere un dispositivo funzionante e correttamente installato di "protezione primaria" sull'ingresso di servizio (questi dispositivi, di solito, vengono applicati durante l'installazione della linea Telefonica).

Ilsystemadi protezione da sovraccarichi puo
essere dotato della protezione "splitter" della linea
telefonica.Qesto systema funziona suddividendo
una linea Telefonica singola in entrata in due uscite,
consentendo di collegare sia un Telefono che un
modem o un fax. Anche se non è possible utilizzato
entrambi i dispositivi contemporaneamente,questi
ultimi risultano comunique protetti.

Per collegare la protezione splitter della linea Telefonica seguire la procedura indicata sopra.

3.3 Collegamento del sistema di protezione da sovraccarichi ad un TV/VCR/DVDR/decoder

Ilsystemadi protezione da sovraccochi poto offrriere protezione del cavo coassiale per telefonofax/modem.A tal scopo, è necessario collegare il TV/VRDVDR/decoder ai jack protetti del systemadi protezione da sovraccochini invece di collegarli direttamente al jack a muro. I sistemi di protezione da sovraccochidi Philips dotati di protezione coassiale sono stati progettati per fornire la massima protezione contro i sovraccochimi presenti su linee standard coassiali/a banda larga.Altre reti di comunazione,come le antenne classiche e quale satellitari,cheutilizzano collegamenti coassiali,potrebbero non poter beneficiare di quello tipo di protezione.

Attenzione

La funzione coassiale di questo prodotto potrebbe non essere utilizzabile se non installata correttamente.

Attenzione

Se non viene collegata la protezione del cavo coassiale, gli appearecchi collegati non saranno coperti alla Garanzia Philips sugli appearecchi collegati. La maggior parte dei anni a TV/VCR/ DVDR/decoder pero essere evitata collegando la protezione del cavo coassiale.

Per collegare la protezione del cavo coassiale:

1. Collegare la linea via cavo/a banda larga in entrata al connettore coassiale di "ingresso" del sistema di protezione da sovraccarichi.
2. Collegare un cavo coassiale al connettore coassiale di "uscita" del sistema di protezione da sovraccarichi.
3. Collegare l'altra estremità del cavo coassiale al connettore coassiale di "ingresso" del dispositivo che si desidera proteggere.

Nota

Per richiedere i danni in base alla Garanzia Philips sugli apparentechi collegati come seguenza di piccoli sovraccochii della linea coassiale, l'apparecchio collegato deve essere connesso correttamente ad un systema di protezione da sovraccochici di Philips che offra la funzionalità di protezione della linea coassiale.

4 Utilizzo del sistematici di protezione da sovraccarichi

In Questa sezione è possibile ottenere informazioni sul funzionamento del system di protezione da sovraccarichi per l'utilizzo giornaliero.

Questo prodotto, come tutti i dispositivi di protezione da sovraccarichi, presenta una durata limitata. Anche in condizioni normali e in assenza di difetti, la vita utile delsystema di protezione da sovraccarichi si esaurisce quando i componenti che forniscono la protezione da sovraccarichi superano la propria capacité e cessano di fornire la protezione da sovraccarichi e picchi di tensione. Ilsystema di protezione da sovraccarichi è dotato di una protezione interna che scollega il componente protettivo anti-sovraccarico al termine della sua vita utile, mantenendo comunique l'alimentazione all'apparecchio collegato (carico) e svolgendo quando unicamente la funzione di un cavo di alimentazione multiple. In questo caso, sare necessario sostituire il systemadi protezione da sovraccarichi per ripristinare la protezione del dispositorio collegato.

Ilsystemadi protezione da sovraccarichi presenta un display dotato di spi che fornisce informazioni sul suo funzionamento. La luce spia del "funzionamento della protezione" alla

la scritta "ON" quando i circuiti del systemà protezione da sovraccarichi funzionano correttamente. Se questa luce non è accesa, il systemà protezione da sovraccarichi ha superato le proprie qualità e non è più in grado di fornire alcuna protezione.

Ilsystemadi protezione da sovraccarichicouldanche disporre di una spia indicatrice di "messa aterra" a conferma del corretto collegamento alla presa a muro.

Attenzione

I sistemi di protezione da sovraccarichi standard non sono progettati per fornire protezione contro sottotensioni prolongate. Le sottotensioni prolongate possono causare danni ad alcuni apparecchi collegati.

4.1 Protezione Power BlockerTM

Ilsystemadi protezione da sovraccochi
puo fornire la protezione Power BlockerTM,
una technologia che spinge il systemadi
protezione da sovraccochi stesso a sacrificarsi
automacmente al fine di protegere
l'apparecchio adesso collegato. Questo
particolare circuito interrompe la fornitura di
corrente alle prese CA in caso di un sovraccoico
elettrico o di tensione che sia in contrasto con il
systemadi protezione.

In quello calo, il systema di protezione da sovraccarichi non consente alcun passaggio di corrente. La spia di protezione si spegne e avvisa che il systema di protezione da sovraccarichi ha svolto il proprio compito protegendo l'apparecchio collegato. Per ripristinare la protezione all'apparecchio, il systema di protezione da sovraccarichi deve essere sostituito con una nuova unità.

Nota

L'apparecchio collegato ad unsystema di protezione da sovraccarichi dotato di protezione Power Blocker™ sera ulteriamente protetto nel caso di un danno dovuto a fulmini. Nessun sistema di protezione da sovraccarichi protege totalmente in caso di fulmini diretti. è previsto che il sistema di protezione da sovraccarichi stesso venga danneggiato nello svolgimento dei propri compiti ed è quindi necessario acquistare un'unità sostitutiva.

5 Garanzia e assistenza

Philips, Inc. ("Philips") fornisce all'acquirente originale del sistema di protezione da sovraccarichi venduto con il marchio Philips,trambe o una delle seguenti garanzie: Garanzia limitata sul sistema di protezione da sovraccarichi e Garanzia limitata sugli appearecchi collegati.

Condizioni applicabili a ciascuna garanzia
Queste garanzie si applicano soloagli acquirenti originari dei sistemi di protezione da sovraccarichi per uso personale, familiare o domestico e nonagli acquirenti del settore commerciale, istituzionale o industriale. Queste garanzie hanno validità solo in Europa.

QUESTE GARANZIE SONO IN LINEA CON TUTTE LE ALTRE GARANZIE ESPRESSE; QUALSIASI GARANZIA IMPLICITA COMPRESE, A TITOLO ESEMPLIFICATIVO E NON ESAUSTIVO, LA GARANZIA DI COMMERCIABILITA E LA GARANZIA IDONEITA A UN PARTICOLARE SCOPO, SI LIMITANO ALLA DURATA DI QUESTA GARANZIA.

SALVO QUANTO MENZIONATO NELLA
GARANZIA LIMITATA SUGLI APPARECCHI
COLLEGATI (SE APPLICABILE), PHILIPS
NON è DA RITENERSI IN ALCUN
MODE RESPONSABILE PER QUALSIASI
RESPONSABILITA RELATIVA A DANNI
DIRETTI, INDIRETTI, INCIDENTALI, SPECIALI, CONSEGUENZIALI O MULTIPLI* DERIVANTI
DALL'uso DEL SISTEMA DI PROTEZIONE DA SOVRACCARICHI DI PHILIPS.

Garanzia limitata sul sistema di protezione da sovraccarichi (prodotto)

Philips assicura all'acquirente originale che ciascun
sistema di protezione da sovraccarichi è privo
di difetti nei materiali e nella lavorazione nel
corso della vita utile del prodotto e in condizioni
di utilizzo normali, ossia fino a che il sistema di
protezione da sovraccarichi ha esaurito le propria
capacità di protezione contro sovraccarichi e
sovratensioni. La spia del "funzionamento della
protezione" si spegne quando le capacité di
protezione del prodotto vengono meno.

Questa garanzia non copre i danni (a) derivanti da un Evento (come descripto più avanti); (b) o a seguito di un incidente; (b) dall'uso di parti non costruite o vendute da parte di Philips o (c) alla modifica del systemà di protezione da sovraccarichi. A seguito della riparazione o della modifica del systemà di protezione da sovraccarichi presso un centro non autorizzato da Philips, qualsiasi problema successivo non potrè essere riparato secondo i termini della garanzia.

Per una richiesta di rimborno in garanzia, i clienti devono contattare l'assistenza clienti Philips (vedere la tabella di seguito) fornendo una descrizione esautiva del danno. Il servizio assistenza clienti fornirà al cliente un codice di autorizzazione alla restituzione (RA#). Philips determinera a proprio discrezione se il cliente dovrá inviare il systema di protezione da sovraccarichi danneggiato a Philips stessa o ad un centro di riparazione independente. Se Philips lo richiede, il cliente deve, a sue spese, inviare ilsystema di protezione da sovraccarichi danneggiato, insieme ad una copia dello scontrino, all'indirizzo richiesto in un pacco sicuro (per prevenire ulteriori anni), con il codice RA#indicato chiaramente all'esterno del pacco e con una descrizione scritta completa del problema, il proprio nome, indirizzato e numero di Telefono al quale essere raggiunto durante il giorno. Philips si riserva inoltre il diritto di esaminare il luogo in cui è avvenuto il danno.

Se ilsystemadi protezione da sovraccarichi è coperto alla Garanzia limitata sulsystemadi protezione da sovraccarichi, Philips riparera o sostiturà, a propria discrezione, in forma gratuite per il cliente le parti difettose del systemadi protezione da sovraccarichi oppure sostiturà quest'ultimo in toto.

Garanzia limitata sugli appearecchi collegati

Philips assicura all'acquirente originale che riparere o sostituirà, esclusivamente a propria discrezione, qualsiasi apparecchio connessotramite un
systema di protezione da sovraccochi di Philips ad una linea di alimentazione CA correttamente
collegata con linee a terra e Telefoniche/coassiali,
danneggiata da impulsi derivanti da fulmini,
altri piccoli sovraccochi di alimentazione,
o da sovratensioni (inferiori a 1 ms) o picchi ("Evento") se (a) il systema di protezione da sovraccochi non ha funzionato correttamente e

non ha protetto l'apparecchio a causa di difetti di assemblaggio, materiali o di produzione, provocando un funzionamento non conforme alle specifiche di progettazione; (b) ilsystema di protezione da sovraccarichi alla strana evidenti segni di danneggiamento e (c) il danno è da attribuirsi all'Evento.

Questa garanzia non copre (a) i uomini causati da inondazioni, erosione o terremoti, escludendo i fulmini su prodotti dotati di technologia Power BlockerTM; (b) i uomini causati da sottotensioni prolongate o da disturbi in bassa tensione, inclusi i cali di tensione, diminuzioni a breve termine della tensione, o blackout; (c) uomini causati alla guerra, atti di vandalismo, furto, normale usura, impoverimento dei materiali, obsolescenza, utilizzi non convenzionali o errati; (d) uomini dovuti a programmi, modifiche o alterazioni non autorizzate oppure (e) uomini ad appearechi non direttamente collegati alsystema di protezione da sovraccarichi al momento dell'Evento.

Questa garanzia si applica a tutto il ciclo di vita delsystemadi protezione da sovraccarichi,ossia fino a che quest'ultimo ha esaurito le proprie
capacità di protezione contro sovraccarichi
e sovratensioni. La spia del "funzionamento
della protezione"si spegne quando le capazità
di protezione del prodotto vengono meno.
La capacità del systemadi protezione da
sovraccarichi si esaurirà a seguito di un Evento.

Questa garanzia si limita a danni che non rientrano in una garanzia del costruttore dell'apparecchio collegato o in polizze assicurative sulla casa dei clienti proprietari o affittuari di un immobile. Il cliente acconsente a rivolgersi in prima istanza a quello tipo di polizze perché cercare una dopbia copertura da parte di Philips. Il cliente acconsente a fornire a Philips informazioni di natura assicurativa su richiesta; una volta deciso il metodo di liquidazione, se applicabile, Philips si riserva il diritto di risarcire il clientetramite le garanzie proprie del produttore dell'apparecchio collegato o da qualsiasi altri tipo di assicurazione che copre il cliente stesso.

Questa garanzia si limita ai sistemi di protezione da sovraccarichi che indicano sulla confazione una garanzia aggiantiva sugli appearecchi collegati. A seguito della riparazione o della modifica delsystema di protezione da sovraccarichi presso un centro non autorizzato da Philips, qualsiaproblema successivo non potr'essere riparato secondo i termini della garanzia.

Ilsystemadi protezione da sovraccarichi di Philips devese essere collegato ad una presa dotata di una corretta messa a terra. Tutti gli apparecchi collegati devono essere connessi direttamente alsystemadi protezione da sovraccarichi.L'uso di prolonghe,adattatori,altcric di messa a terra o connessioni elettriche con ilsystemadi protezione da sovraccarichi di Philips fa decadere tutte le garanzie.Tutti i cavi che portano all'apparechio, incluse le linee Telefoniche e coassiali,devono passareattraverso un appropriato systemadi protezione da sovraccarichi di Philips.

Per richiedere i danni come seguenza di piccoli sovraccarichi della linea del servizio Telefonico, l'apparecchio collegato deve essere connesso correttamente ad unsystema di protezione da sovraccarichi di Philips che offra la funzionalità di protezione della linea Telefonica (vedere le istruzioni d'uso per l'installazione), Amonge I'apparecchio utilizzato per il servizio Telefonico deve includere un dispositivo funzionante e correttamente installato di "protezione primaria"sull'ingresso di servizio (questi dispositivi, di solito, vengono applicati durante I'installazione della linea Telefonica). Se non viene collegata la protezione della linea Telefonica, gli apparecchi collegati non saranno coperti alla Garanzia sugli apparecchi collegati.

Per richiedere i danni come consequences di piccoli sovraccarichi della linea coassiale, l'apparecchio collegato deve essere connesso correttamente ad un systemi di protezione da sovraccarichi di Philips che offra la funzionalità di protezione della linea coassiale (vedere le istruzioni d'uso per l'installazione). Se non viene collegata la protezione del cavo coassiale, gli apparecchi collegati non saranno coperti alla Garanzia Philips sugli apparecchi collegati. Per una richiesta di rimborso in garanzia, i clienti devono contattare l'assistenza clienti Philips (vedere la tabella di seguito) fornendo una descrizione esautiva del danno. Il servizio assistenza clienti

fornirà al cliente un codice di autorizzazione alla restituzione (RA#). Philips determinerà a propria discrezione se il cliente dovrà inviare il systema di protezione da sovraccarichi e l'apparecchio danneggiati a Philips stessa o ad un centro di riparazione independente. Se Philips lo richiede, il cliente deve, a sue spese, inviare il systema di protezione da sovraccarichi e l'apparecchio danneggiati, insieme ad una copia dello scontrino, all'indirizzo richiesto in un pacco sicuro (per prevenir ulteriori anni), con il codice RA# indicate chiaramente all'esterno del pacco e con una descrizione scritta completa del problema, il proprio nome, indirizzo e numero di Telefono al quale essere raggiunto durante il giorno. Philips si riserva inoltre il diritto di esaminare il luogo in cui è avvenuto il danno.

Se ilsystema di protezione da sovraccochichi è coperto alla Garanzia limitata sul systema di protezione, come descritto prima, Philips provvedera a ripararlo o sostituirlo. Se Philips stabilisce che la Garanzia limitata sugli appearecchi collegati copre l'apparecchio danneggiato e che quest'ultimo è stato danneggiato a causa del systema di protezione da sovraccochichi coperto alla Garanzia limitata sul systema di protezione da sovraccochichi, Philips potra autorizzato o (a) la riparazione dell'apparecchio collegato, fino a un costo massimo indicato sulla confezione del systema di protezione da sovraccochichi in question;

o (b) fornire al cliente un apparecchio sostituito equivalente oppure (c) rimborsare il cliente secondo il valore di mercato adeguato e corrente dell'apparechio collegato danneggiato. Se applicabile, l'apparechio verrà restituito al cliente a spese di Philips.
