MANUALE UTENTE Bold Joie

Manuale di Istruzioni IT2 Welcome to Joie

2. Em seguida, pressione

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di partecipare al tuo viaggio con il bambino. Viaggiando con il rialzo Joie bold , si utilizza un rialzo di qualità elevata e con sicurezza completamente omologata per il Gruppo 1/2/3. Questo prodotto è adatto per l'uso con i bambini di 9-36 kg di peso (circa 1 -12 anni). Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino. Controllare Il rialzo è omologato alla normativa UN ECE 44, serie 04 di emendamenti. Il presente rialzo può essere installato utilizzando una cintura di sicurezza retrattile per adulti a 3 punti in conformità alla normativa UN ECE 16 o altri standard equivalenti. Booster ! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.Conservare il manuale di istruzioni nella tasca laterale situata nella seduta del rialzo, come mostrato nella figura a destra.

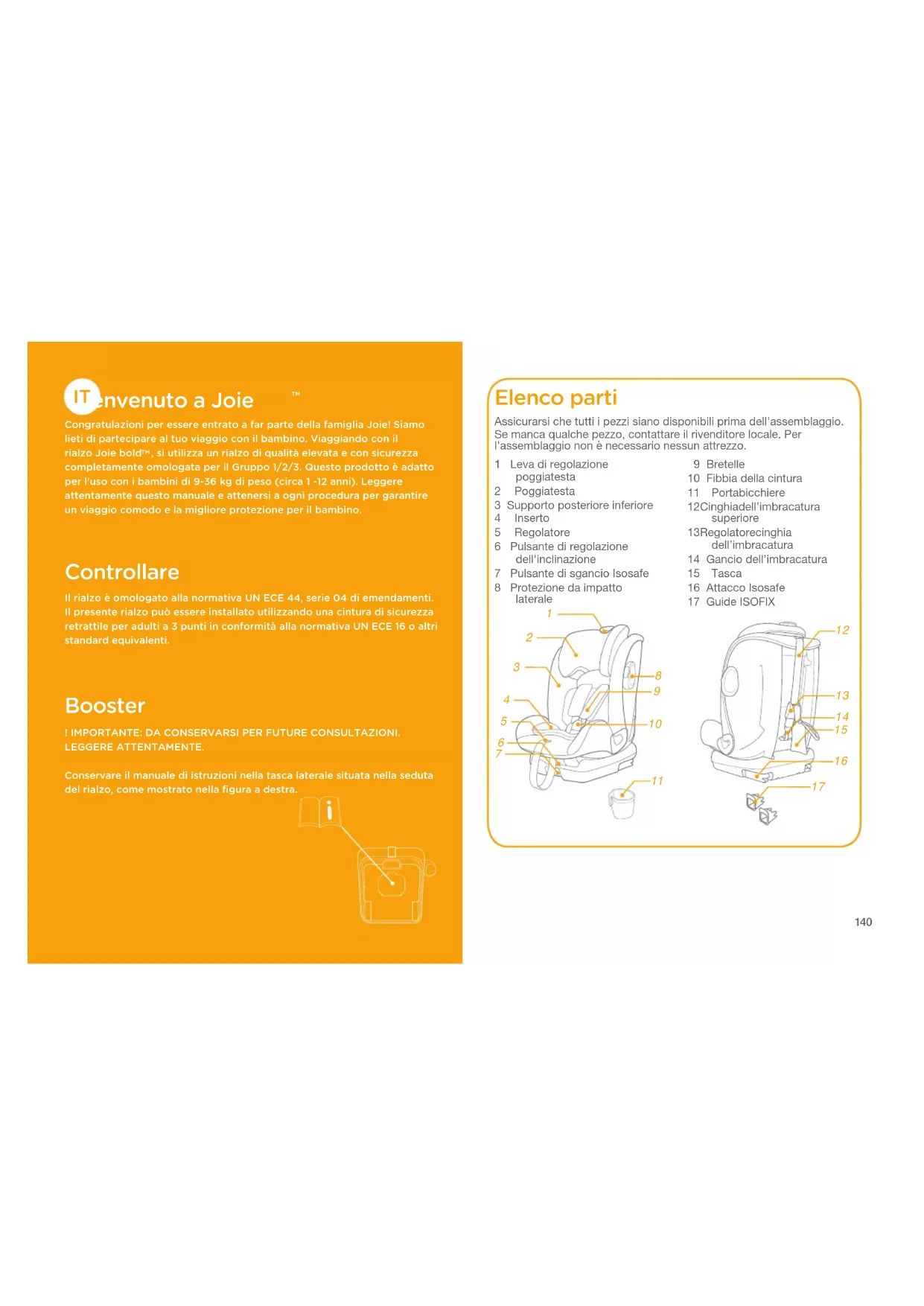

Elenco parti Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo.1 Leva di regolazione poggiatesta2 Poggiatesta3 Supporto posteriore inferiore4 Inserto5 Regolatore6 Pulsante di regolazione dell'inclinazione7 Pulsante di sgancio Isosafe8 Protezione da impatto laterale 9 Bretelle10 Fibbia della cintura11 Portabicchiere12 Cinghia dell’imbracatura superiore13 Regolatore cinghia dell’imbracatura14 Gancio dell’imbracatura15 Tasca16 Attacco Isosafe17 Guide ISOFIX

Prestare attenzione nel posizionare e installare il rialzo in modo che non rischi di rimanere incastrato in un sedile spostabile o nella portiera del veicolo.

Il rialzo è progettato SOLO per bambini di 9-36 kg di peso (circa 1 -12 anni o meno).

Assicurarsi che le cinghie che fissano il sistema di ritenuta al veicolo siano strette e le cinghie del bambino siano adattate al suo corpo. Assicurarsi che le cinghie non siano attorcigliate.

Dopo aver messo il bambino nel rialzo, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.

Riposizionare il rialzo dopo un incidente. Un incidente potrebbe causare danni invisibili al rialzo.

NON utilizzare il rialzo in caso di danni o parti mancanti. NON utilizzare una cintura di sicurezza tagliata, consumata o danneggiata. AVVERTENZA

NON lasciare mai il bambino incustodito con questo rialzo.

Il mancato utilizzo corretto del rialzo aumenta il rischio di lesioni gravi o decesso in una curva brusca, un arresto improvviso o un urto.

NON usare il rialzo senza il rivestimento imbottito.

Il rivestimento imbottito deve essere sostituito solo con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del rialzo.

NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo.

NON lasciare i bagagli o altri oggetti non fissati in un veicolo, in quanto potrebbero causare lesioni in caso di collisione.

NON utilizzare in una configurazione non indicata nelle istruzioni.143 144 AVVERTENZA

NON consegnare questo rialzo ad altri senza il presente manuale.

NON lasciare mai il rialzo non fissato nel veicolo. Un rialzo non fissato può essere sbalzato, con conseguenti lesioni per i passeggeri in una curva brusca, un arresto improvviso o un urto. Rimuoverlo o assicurarsi che sia fissato con le cinture nel veicolo.

NON modificare il rialzo né utilizzare accessori o parti forniti da altri produttori.

NON usare un rialzo di seconda mano o un rialzo del quale non si conoscono i precedenti.

NON rivolgere il rialzo verso la parte posteriore del veicolo.

Per evitare ustioni, non versare liquidi caldi nel portabicchiere del rialzo.

NON vestire il bambino in abiti fasciati quando si utilizza questo rialzo in modalità in senso di marcia, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura inguinale. AVVERTENZA

Il rialzo può diventare estremamente caldo se lasciato al sole. Il contatto con queste parti può causare ustioni alla pelle del bambino. Toccare la superficie di parti in metallo o plastica prima di far sedere il bambino nel rialzo.

Secondo le statistiche sugli incidenti, i bambini sono più sicuri se correttamente seduti nei sedili posteriori piuttosto che in quelli anteriori. Nei veicoli con airbag passeggero anteriore, consultare il manuale dell'utente del veicolo, nonché le istruzioni per l'installazione del rialzo.145 146

+ Top Tether Scelta della modalità di installazione Emergenza In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate. Informazioni sul prodotto Leggere tutte le istruzioni del presente manuale prima di usare il prodotto. In caso di dubbi, consultare il produttore o il rivenditore del rialzo.

1. Questo rialzo è un sistema di ritenuta per bambini

‘Semiuniversale’ omologato secondo la normativa UN ECE 44, serie 04 di emendamenti, per l’uso generale nei veicoli dotati di sistemi di ancoraggio ISOFIX.

2. Le posizioni del sedile in altre auto potrebbero consentire il

posizionamento del rialzo. Consultare l’elenco dei supporti per veicoli (sul prodotto e online sul nostro sito web). Prodotto Bold Adatto a Bambini di 9-36 kg di peso (circa 1 -12 anni) Gruppo di peso Gruppo 1/2/3 Materiali Plastica, metallo, tessuto N. brevetto In attesa di brevetto Peso del bambinoModalità di installazioneInstallazioneEtà di riferimentoPosizione reclinataImmagine riferimento9-25kg15-36kgModalità in senso di marciaModalità in senso di marciaDa circa 1 anni a 7 anni Da circa 3 anni a 12 anni Posizione 1-3 Posizione 1-3 + Imbracatura superiore+ Imbracatura superiore147 148

Dubbi sull'installazione

Controllare l’elenco dei supporti per veicoli in dotazione per sedili omologati per il fissaggio del rialzo. vedere le figure

Regolazione dell'altezza – per poggiatesta vedere le figure

1. Portare il poggiatesta

all’altezza appropriata per le dimensioni del bambino.

2. Tirare la leva di regolazione del

poggiatesta, quindi tirare verso l'alto o spingere verso il basso il poggiatesta finché non scatta in una delle 11 posizioni. ! Prima di regolare l’altezza del poggiatesta, piegare leggermente in avanti il bambino.

1. Sganciare la fibbia delle

bretelle premendo il pulsante rosso.

! Per garantire la migliore protezione per il bambino, utilizzare sempre il piccolo inserto quando l'altezza della spalla del bambino è inferiore alla parte inferiore del poggiatesta. Uso dell’inserto

1. Premere il pulsante di

regolazione della reclinazione

, per regolare il rialzo nella posizione corretta. Gli angoli di reclinazione sono mostrati in

2. La modalità contraria al senso

di marcia dispone di 3 diverse posizioni di reclinazione. vedere le figure

! Assicurarsi di aprire la protezione da impatto laterale per una ulteriore sicurezza in caso di impatto laterale.

protezione da impatto laterale di fronte alla porta del veicolo può essere chiusa per consentire più spazio di seduta.

Regolazione della reclinazione

Usare la protezione da impatto laterale151 152 vedere le figure

2. Agganciare la fibbia. Fare

3. Quando le spalle del bambino

sono più alte della parte inferiore del poggiatesta senza il supporto del piccolo inserto, rimuovere l'inserto per la parte inferiore del corpo

utilizzare l'inserto per la parte superiore del corpo solo finché il bambino non è comodo. ! Questa charatteristica/funzione può variare a seconda delle regioni

in plastica sulle barre ISOFIX del veicolo

2. Estendere gli attacchi Isosafe

premendo il pulsante di rilascio

superiore per l’uso, premere il pulsante sul regolatore dell’imbracatura e tirare per allungare.

! Utilizzare l’imbracatura superiore per l’installazione se il veicolo è dotato di ancoraggio per l’imbracatura e vengono soddisfatti i requisiti (consultare il manuale dell'utente del veicolo). ! Se non è in uso, l’imbracatura superiore deve essere conservata correttamente. Per assicurarsi che l’imbracatura superiore sia correttamente conservata, rimuovere eventuali allentamenti nella cinghia per evitare che l’imbracatura superiore oscilli mentre il veicolo è in marcia.

3. Per il trasporto della base,

premere il pulsante degli attacchi Isosafe

e spostare indietro l’attacco Isosafe in modo che sia piegto completamente.

1. Premere il pulsante del

regolatore, mentre si estraggono le cinture per le spalle alla lunghezza adeguata.

2. Premere il pulsante rosso per

GRUPPO 1 (9-18 kg) E GRUPPO 2 (15-25 kg) Con sistema Isosafe + cintura a 3 punti + imbracatura superiore + fibbia della cintura ! Assicurarsi che entrambi gli attacchi Isosafe siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi Isosafe deve essere completamente verde.

! Premere il pulsante di regolazione Isosafe e

spingere di nuovo la base contro il sedile del veicolo finché non è stretta. Rimozione della base

1. Per rimuovere la base dal

veicolo, premere il pulsante di rilascio

e tirare di nuovo la base dal sedile.

-1 e tirare di nuovo l’attacco Isosafe

3. Assicurarsi che entrambi gli attacchi Isosafe siano

saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi Isosafe deve essere completamente verde.

4. Il rialzo non può essere utilizzato se la fibbia della cintura di

sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo.

5. Assicurarsi che il gancio dell’imbracatura sia fissato

saldamente all'ancoraggio. Il colore degli indicatori sul regolatore cinghia dell’imbracatura deve essere completamente verde.

6. Per ottenere l'altezza corretta del poggiatesta, la parte

inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in

! Conservare la copertura bretelle, la copertura cintura spartigambe e le bretelle in posizione sicura.

7. Tirare verso il basso il regolatore e regolarlo alla lunghezza

adeguata per assicurarsi che sia perfettamente allacciato. Assicurarsi che lo spazio tra il bambino e la cintura per le spalle sia di circa lo spessore di una mano.

GRUPPO 2 (15-25kg) E GRUPPO 3 (22-36kg) Con sistema Isosafe + cintura a 3 punti Per installazione con sistema Isosafe + cinture veicolo + fissaggio superiore161 162

1. Assicurarsi che entrambi gli attacchi Isosafe siano

saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi Isosafe deve essere completamente verde.

2. Il rialzo non può essere utilizzato se la fibbia della cintura di

sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo.

3. Posizionare la cintura per le spalle attraverso la relativa

4. È estremamente importante che la cinghia addominale sia

indossata in basso in modo da sostenere il bacino. Il rialzo viene mostrato come in

1. Assicurarsi che entrambi gli attacchi Isosafe siano

saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi Isosafe deve essere completamente verde.

2. Il rialzo non può essere utilizzato se la fibbia della cintura di

sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo.

3. Posizionare la cintura per le spalle attraverso la relativa

4. Assicurarsi che il gancio dell’imbracatura sia fissato

saldamente all'ancoraggio. Il colore degli indicatori sul regolatore cinghia dell’imbracatura deve essere completamente verde.

Per installazione con sistema Isosafe + cinture veicolo + fissaggio superiore Per installazione con sistema Isosafe + cinture veicolo163 164

Per garantire l'altezza corretta del poggiatesta, la parte inferiore del poggiatesta DEVE essere alla stessa altezza della parte superiore delle spalle del bambino, come mostrato in

e la cintura per le spalle deve essere posizionata nella zona rossa, come mostrato in

! Fare riferimento a

per rimuovere la copertura bretelle, la copertura cintura spartigambe, la fibbia e le bretelle e conservarle correttamente. ! Per rimontare l'imbottitura del sedile basta invertire le procedure precedenti. Rimozione del rivestimento imbottito

5. È estremamente importante che la cinghia addominale sia

indossata in basso in modo da sostenere il bacino. Il rialzo viene mostrato come in

Lavare il rivestimento imbottito e l'imbottitura interna con acqua fredda sotto i 30°C.

Non stirare il rivestimento imbottito.

Non candeggiare e non lavare a secco il rivestimento imbottito.

NON usare un detergente neutro non diluito, benzina o altri solventi organici per lavare il rialzo. Potrebbero danneggiare il rialzo.

Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.

Appendere il rivestimento imbottito e l'imbottitura interna all'ombra per asciugare.

Rimuovere il rialzo dal sedile del veicolo se viene usato per un lungo periodo di tempo. Sistemare il rialzo in un luogo fresco, asciutto e a cui il bambino non può accedere. Cura e manutenzioneIM-000141F Share the joy at joiebaby.com gemm
