MANUALE UTENTE ES 802 DB Technologies

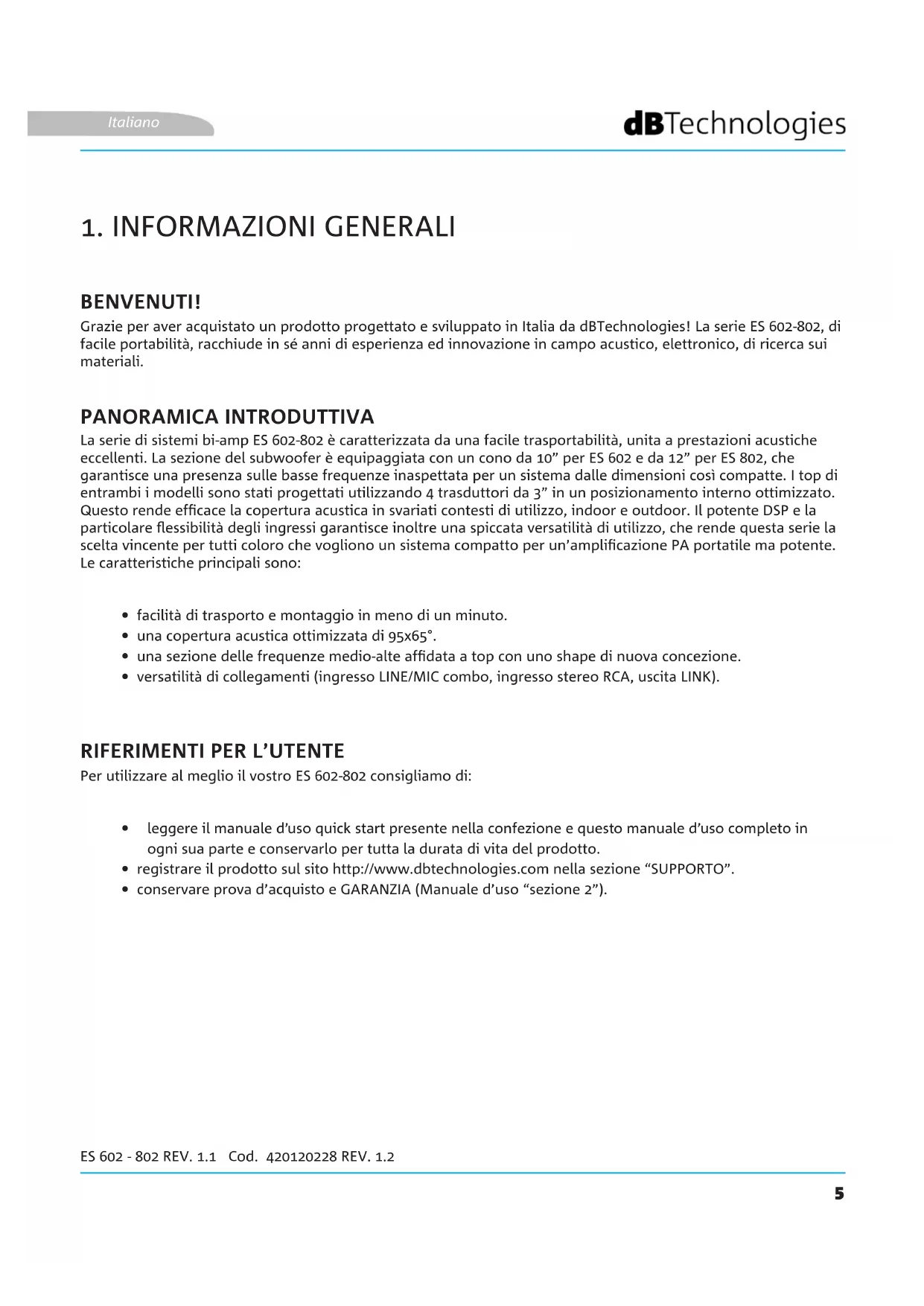

1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! La serie ES 602-802, di facile portabilità, racchiude in sé anni di esperienza ed innovazione in campo acustico, elettronico, di ricerca sui materiali. La serie di sistemi bi-amp ES 602-802 è caratterizzata da una facile trasportabilità, unita a prestazioni acustiche eccellenti. La sezione del subwoofer è equipaggiata con un cono da 10” per ES 602 e da 12” per ES 802, che garantisce una presenza sulle basse frequenze inaspettata per un sistema dalle dimensioni così compatte. I top di entrambi i modelli sono stati progettati utilizzando 4 trasduttori da 3” in un posizionamento interno ottimizzato. Questo rende efcace la copertura acustica in svariati contesti di utilizzo, indoor e outdoor. Il potente DSP e la particolare essibilità degli ingressi garantisce inoltre una spiccata versatilità di utilizzo, che rende questa serie la scelta vincente per tutti coloro che vogliono un sistema compatto per un’amplicazione PA portatile ma potente. Le caratteristiche principali sono: Per utilizzare al meglio il vostro ES 602-802 consigliamo di:

• facilità di trasporto e montaggio in meno di un minuto.

• una copertura acustica ottimizzata di 95x65°.

• una sezione delle frequenze medio-alte afdata a top con uno shape di nuova concezione.

• versatilità di collegamenti (ingresso LINE/MIC combo, ingresso stereo RCA, uscita LINK).

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

DIMENSIONI COPERTURA ACUSTICA I sistemi ES 602 ed ES 802 si presentano compatti. Sono facilmente smontabili per il trasporto, il peso e l’ingombro principale è quello della sezione subwoofer: 14,2 kg per l’ES 602, 16,4 kg per l’ES 802. Per il montaggio del satellite (ES 602) o dei 2 satelliti (ES 802) sono forniti nella confezione 2 pali da 25 mm con lettatura M20, di cui uno telescopico, per la regolazione ad altezze preimpostate, no ad un’altezza massima totale di circa 208 cm (81,89 inch.) per l’ES-602 e di circa 245 cm (96,46 inch.) per l’ES-802. La particolare apertura della tromba, schematizzata in gura, garantisce una direttività totale di 95 x 65°. Per l’ES 802, grazie all’accurata progettazione della congurazione a due satelliti sovrapposti, ES-TOP A es ES-TOP B, la copertura risultante è la medesima una volta che i due sono stati montati l’uno sull’altro. ACCESSORI Per il trasporto e la protezione del sistema, sono previsti:

• cover protettiva per il subwoofer (TC-ES10 per ES 602, TC-ES12 per ES 802).

• zaino-cover protettiva per i satelliti (TC-ESTOP).

• carrello di trasporto DT-50. Italiano7 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplicatore digitale di ultima generazione DIGIPRO G3, in classe D, è il cuore dei sistemi ES 602-802, ed è capace, rispettivamente, di una potenza sonora di 800 W (Power Amp - Picco) per ES 602, e di una potenza sonora di 1200 W (Power Amp - Picco) per ES 802. Grazie a una sezione di alimentazione switching con funzione di auto-range particolarmente efciente, il sistema è silenzioso, non necessitando di un apparato di raffreddamento attivo. Il controllo del sistema è afdato a un potente DSP che permette di settare diversi preset, a seconda delle esigenze di installazione ed utilizzo. ATTENZIONE!

• Proteggere il modulo dall’umidità.

• Non tentare in nessun modo di aprire l’amplicatore.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato. Il pannello del DIGIPRO G3 è caratterizzato da:

• Sezione di Input e Controllo

• Sezione di Alimentazione e collegamento del satellite Italiano8 ES 602 - 802 Cod. 420120228 REV. 1.2

Permette di rilanciare il segnale in uscita a un altro sistema di diffusione ES o ad altro diffusore attivo.

4. VOLUME MASTER CONTROL

Permette di regolare il volume complessivo del sistema.

5. DSP PRESET ROTARY

Permette di selezionare tramite un controllo rotary il preset più opportuno per gli ingressi e l’ambiente di installazione.

7. INGRESSO STEREO TIPO RCA

Ingresso stereo che permette di collegare un dispositivo come un lettore CD o MP3 o altri esterni, in aggiunta o alternativa all’ingresso principale CANALE “CH1” (1).

Permette di regolare il volume dell’ingresso ausiliario. ATTENZIONE! ATTENZIONE! ATTENZIONE!

• Utilizzare solo cavi dotati di connettori originali Neutrik® di alta qualità.

• Non utilizzare il diffusore per un lungo periodo con il led di limiter acceso o lampeggiante, che indica un funzionamento in condizioni di stress eccessivo

• Utilizzare solo cavi con connettori originali Neutrik® di alta qualità. L’utilizzo di cavi con connettori differenti o di scarsa qualità potrebbe compromettere la funzionalità del diffusore.

SEZIONE DI INPUT E DI CONTROLLO

3. LED DI LIMITER E LED DI ON-SIGNAL

Il led di limiter indica, quando acceso, l’intervento del circuito di protezione interno, che protegge l’amplicatore dalla distorsione e i trasduttori dai sovraccarichi. Il led di on-signal segnala la presenza del segnale audio di ingresso. Italiano9 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2

8. SELETTORE LINE/MIC

Permette di selezionare se l’ingresso è un segnale di linea o se proviene da un microfono.

9. INTERRUTTORE DI ALIMENTAZIONE

Interruttore ON (I) OFF (0) di alimentazione del sistema

10. INGRESSO DI ALIMENTAZIONE

Ingresso per il connettore del cavo di alimentazione in dotazione.

11. OUTPUT DI COLLEGAMENTO AL SATELLITE

Uscita per il collegamento al satellite ES-TOP A tramite cavo bilanciato SPEAKON.

12. FUSIBILE DI RETE

SEZIONE DI ALIMENTAZIONE E COLLEGAMENTO DEL SATELLITE ATTENZIONE!

• Il diffusore viene fornito con un fusibile già montato per operare nel range 220- 240 V. Se è necessario operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa

3. Sostituire il fusibile con quello fornito nella

confezione per il range 100-120 V. Italiano10 ES 602 - 802 Cod. 420120228 REV. 1.2

CONTENUTO DELLA CONFEZIONE

Vericate, aprendo il contenuto della confezione, che il contenuto dell’imballo del sistema ES 602- ES 802 sia completo. L’imballo contiene:

1. Cavo di alimentazione

3. 2 pali diametro 25 mm con lettatura M20, di cui uno telescopico con pin di regolazione dell’altezza e

volantino di bloccaggio

4. Quick start e documentazione relativa alla garanzia e alla sicurezza

5. Fusibile per il funzionamento nel range di tensione 100-120V

• Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:1. Disconnettere ogni connessione, compresa l’alimentazione.2. Attendere 5 minuti.3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.4. Usare solo il cavo in dotazione. Italiano11 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 INSTALLAZIONE MONTAGGIO DEL SATELLITE (ES 602) O DEI SATELLITI (ES 802) SUL SUBWOOFER

1. Avvitare il palo inferiore da 25 mm

nell’apposito foro presente sul lato superiore del subwoofer, come illustrato.

2. Avvitare su questo il palo telescopico.

3. Regolare quindi l’altezza dell’asta, prima

allentando il volantino, poi inserendo il pin nel foro dell’asta telescopica all’altezza desiderata. Riavvitare quindi il volantino

1. Inserire il diffusore ES-TOP A sul palo utilizzando il

foro posto sulla parte inferiore

2. Inserire quindi l’ES-TOP B nella guida

dell’ES-TOP A facendo aderire i contatti

3. Completare il montaggio dei 2 diffusori

con un piccolo movimento verso l’esterno come indicato in gura no a sentire un “click” di bloccaggio. ES 602 e 802: ES 602: ES 802: ES-TOP A ES-TOP A ES-TOP B capovolto Italiano12 ES 602 - 802 Cod. 420120228 REV. 1.2

COLLEGAMENTO DEGLI INGRESSI

4. A questo punto Inserire il diffusore così ottenuto dal lato TOP A

utilizzando il foro posto sulla parte inferiore. ATTENZIONE!

• Assicurarsi che il TOP A sia ben ssato, ma non forzare mai con un movimento rotatorio l’installazione per non danneggiare il sistema di innesto.• Non trasportare i diffusori TOP A e TOP B montati fra loro ma smontarli ad ogni occasione di trasporto per evitare il danneggiamento degli innesti• Solo per l’ES 802, fare attenzione a montare sul palo l’ES-TOP A come da illustrazione, e non l’ES-TOP B, dato che è necessario effettuare il collegamento del cavo dal subwoofer a questo satellite specico. ES-TOP A

COLLEGAMENTO DELL’ALIMENTAZIONE E DEL SATELLITE

(ES 602) / SATELLITI (ES 802) ATTENZIONE!

• Utilizzare solo cavi dotati di connettori Neutrik®.

• Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono. ES-TOP A ES-TOP A ES-TOP A ALIMENTAZIONE Italiano14 ES 602 - 802 Cod. 420120228 REV. 1.2 Per installare correttamente il diffusore ES 602 / ES 802:

• Effettuare la connessione all’input principale (1) con un cavo dotato di connettore XLR (bilanciato) o di tipo TRS (sbilanciato). Per una panoramica dei cavi più comuni esistenti per i collegamenti audio confrontare la tabella sottostante. Scegliere, a seconda della sorgente (linea/mixer o microfonica) l’impostazione del selettore relativo (8). Portare al minimo il volume MASTER CONTROL (4).

• Effettuare un eventuale collegamento dell’ingresso stereo secondario con cavi tipo RCA regolando al minimo l’AUX VOLUME (6). Sarà poi possibile miscelare il segnale di questo ingresso ausiliario con il segnale dell’ingresso principale, tramite i rispettivi volumi. Ricordare che il volume MASTER CONTROL (4) pilota comunque il volume complessivo di uscita del sistema.

• Regolare momentaneamente la posizione di DSP PRESET (5) su FLAT.

• Connettere tramite il cavo SPEAKON in dotazione, l’output del subwoofer TOP OUTPUT MONO (11), all’input di ES-TOP A, sia che si tratti di un’installazione a un satellite (ES 602), che a due (ES 802).

• Inserire il connettore di alimentazione nell’ingresso relativo (10), e quindi spostare il selettore POWER sulla posizione “I”.

• Il led di picco PEAK (3) si accende momentaneamente per poi spegnersi.

• Alzare progressivamente i volumi di master (4) ed eventualmente ausiliario (6).

• Notare che il led ON-SIGNAL (3) rivela lampeggiando la presenza di segnale audio di ingresso.

• Utilizzare la posizione di DSP PRESET (5) che maggiormente si adatta al contesto di utilizzo.

Italiano15 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 E’ possibile rilanciare il segnale audio utilizzando un collegamento con cavo bilanciato XLR a una seconda unità, e in cascata a una terza, e così via. Per rilanciare il segnale audio effettuare il collegamento collegando l’uscita LINK (2) del primo ES 602 o ES 802 all’ingresso (1) di un secondo dispositivo. Effettuare il collegamento con il sistema a valle con apposito selettore (8) sulla posizione LINE. I volumi dei sistemi così collegati saranno indipendenti. COLLEGAMENTO DELLE USCITE FRA PIU’ MODULI (rilancio del segnale audio) LINK Italiano16 ES 602 - 802 Cod. 420120228 REV. 1.2

Il potente DSP dei sistemi ES 602-802 presenta 8 congurazioni, che permettono di equalizzare digitalmente il segnale audio secondo diversi contesti precongurati e diverse esigenze di utilizzo. Per selezionare il programma relativo basta utilizzare un piccolo cacciavite e ruotare il rotary sul numero di programma desiderato:

1. FLAT: l’impostazione non effettua nessuna equalizzazione riportando direttamente il segnale di ingresso

in uscita in modo trasparente

2. BASS BOOST: enfatizza le basse frequenze

3. BASS REDUCTION: riduce le basse frequenze, ed è particolarmente adatto per ambienti riverberanti in

modo da migliorare l’intelleggibilità.

4. PLAYBACK: effettua un’equalizzazione particolarmente indicata per la riproduzione musicale brani, da

sorgenti come CD, o lettori MP3, o altri sistemi portatili.

5. CLUB: l’impostazione aiuta a equalizzare le frequenze in modo da migliorare l’ascolto in piccoli contesti

6. VOCAL: equalizzazione che enfatizza il range di frequenze della voce, adatta in particolare quando in

ingresso sia stato collegato all’input (1) un microfono, e l’apposito selettore (8) sia stato impostato su MIC oppure per la riproduzione di parlato.

7. MONITOR: questa impostazione è adatta a utilizzare il Sistema ES 602-802 con funzione di personal

8. ANTIFEEDBACK: impostazione che utilizza un ltro notch per ridurre al minimo il rischio di feedback, in

2. Vericare che il cavo di alimentazione sia correttamente inserito

3. Vericare che il selettore ON/OFF sia posizionato sul simbolo “I”.

1. Vericare che i collegamenti in ingresso del segnale audio principale ed eventualmente di quello

ausiliario siano correttamente effettuati

2. Vericare che i cavi utilizzati non siano danneggiati

3. Vericare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in

uscita al diffusore.

4. Vericare che il livello del volume audio principale ed eventualmente quello del volume ausiliario

siano a un valore adeguato.

1. Regolare per primo il volume della sorgente, poi portare il volume di ingresso del sistema ES 602 o ES

802 a un valore adeguato

2. Vericare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può

portare a perdita o alterazione del segnale).

1. Spegnere il sistema e scollegare il collegamento audio che connette subwoofer e i satelliti .

2. Controllare l’integrità del cavo audio utilizzato per il collegamento.

3. Smontare e rimontare correttamente i 2 satelliti A e B vericando che non ci siano giochi meccanici nel

5. Accendere il sistema ed aumentare progressivamente il volume di ingresso ed eventualmente quello

ausiliario. Il diffusore non si accende: Il diffusore si accende ma non emette nessun suono: Il diffusore emette un suono distorto: I 2 satelliti del sistema ES-802 (ES-TOP A + ES-TOP B) non suonano: Italiano18 ES 602 - 802 Cod. 420120228 REV. 1.2

5. SPECIFICHE TECNICHE ES 602

GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Sistema attivo a 2 vie compost ada un top full range e da un subwoofer Risposta in frequenza [-10db]: 44 - 15000 Hz Max SPL: 118 dB MF-HF: 4x3” Type MF- HF: Neodymium Frequenza di crossover: 210 Hz Direttività (HxV): 95°x65° LF: 10” Tipologia: Digipro® G3 Classe di amplicazione: Classe D Potenza (Power Amp - Picco): 800 W Alimentazione: SMPS con PSU Auto-range Connettore di alimentazione: Socket VDE Tecnica di rareddamento: Convezione Controlli: 1 Rotary per i preset, 1 led di monitoraggio del segnale audio di ingresso Corrente di inrush: 19,2 A Italiano19 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 PROCESSORE INGRESSI DIMENSIONI Controller interno: DSP 24 bit/48 kHz Impostazioni del sistema: Impostazioni predenite selezionabili Limiter: Dual active, Peak, RMS, Termico Ingressi: 1x Combo (XLR/Jack) bilanciato/sbilanciato + 1 ingresso stereo RCA Uscite: 1x XLR link OUT bilanciato Cabinet del subwoofer: Compensato spessore 15 mm Cabinet del satellite: Polipropilene PP Maniglie: 2, laterali (nel subwoofer) Montaggio su palo: 2 pali di diametro 25 mm con lettature M20 in dotazione, di cui uno telescopico Larghezza satellite: 95 mm (3.74 inch.) Altezza satellite: 360 mm (13.98 inch.) Profondità satellite: 430 mm (16.9 inch.) Larghezza subwoofer: 300 mm (13.8 inch.) Altezza subwoofer: 400 mm (15.7 inch.) Profondità subwoofer: 430 mm (16.9 inch.) Peso satellite: 1,9 kg (4,19 lbs.) Peso subwoofer: 14,2 kg (31,48 lbs) Italiano20 ES 602 - 802 Cod. 420120228 REV. 1.2

6. SPECIFICHE TECNICHE ES 802

• GENERALE DATI ACUSTICI AMPLIFICATORE Tipologia: Sistema attivo a 2 vie composto da due top full range e da un subwoofer Risposta in frequenza [-10db]: 37 - 15000 Hz Max SPL: 124 dB MF-HF: 8x3” Type MF- HF: Neodymium Frequenza di crossover: 206 Hz Direttività (HxV): 95°x65° LF: 12” Tipologia: Digipro® G3 Classe di amplicazione: Classe D Potenza (Power Amp): 1200 W Alimentazione: SMPS con PSU Auto-range Connettore di alimentazione: Socket VDE Tecnica di rareddamento: Convezione Controlli: 1 Rotary per i preset, 1 led di monitoraggio del segnale audio di ingresso Corrente di inrush: 20,26 A Italiano21 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 PROCESSORE INGRESSI DIMENSIONI Controller interno: DSP 24 bit/48 kHz Impostazioni del sistema: Impostazioni predenite selezionabili Limiter: Dual active, Peak, RMS, Termico Ingressi: 1x Combo (XLR/Jack) bilanciato/sbilanciato + 1 ingresso stereo RCA Uscite: 1x XLR link OUT bilanciato Cabinet del subwoofer: Compensato spessore 15 mm Cabinet del satellite: Polipropilene PP Maniglie: 2, laterali (nel subwoofer) Montaggio su palo: 2 pali di diametro 25 mm in dotazione, di cui uno telescopico Larghezza satellite: 95 mm (3.74 inch.) Altezza satellite: 360 mm (13.98 inch.) Profondità satellite: 430 mm (16.9 inch.) Larghezza subwoofer: 300 mm (13.8 inch.) Altezza subwoofer: 400 mm (15.7 inch.) Profondità subwoofer: 430 mm (16.9 inch.) Peso satellite: 1,9 kg (4,19 lbs.) Peso subwoofer: 16,4 kg (36,16 lbs.) Italiano22 ES 602 - 802 Cod. 420120228 REV. 1.2 Le caratteristiche, specicazioni e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Italiano23 ES 602 - 802 REV. 1.1 Cod. 420120228 REV. 1.2 INDEX 1. GENERAL INFORMATION p. 24
