MANUALE UTENTE BGE 71 STIHL
46 - 61 Istruzioni d'uso
61 - 76 Handleiding
Inhaltsverzeichnis
1 Per queste Istruzioni d'uso......46
2 Avvertenze di sicurezza e tecnica operativa 47
3 Completamento del soffiatore.... 52
4 Completamento dell'aspiratore-trituratore.52
5 Collegamento elettrico dell'apparecchiatura 54

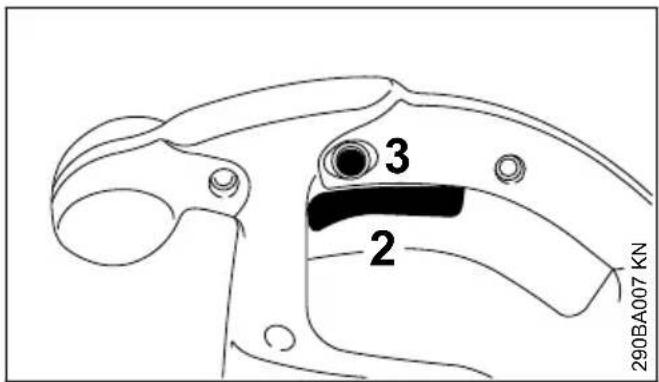

6 Inserimento dell'apparecchiatura ..... 55
7 Disinserimento dell'apparecchiatura...... 56
8 Conservazione dell'apparecchiatura......56
9 Istruzioni di manutenzione e cura...... 56
10 Ridurre al minimo l'usura ed evitare i danni 57

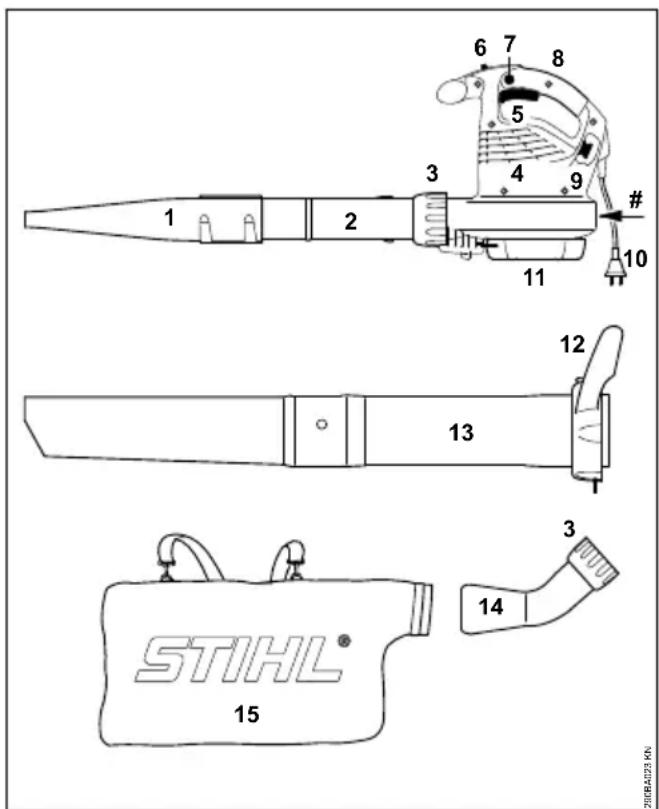

11 Componenti principali.... 57
12 Dati tecnici.... 58
13 Avvertenze per la riparazione.... 59
14 Smaltimento.... 59
15 Dichiarazione di conformità UE....59
16 Dichiarazione di conformità UKCA......60
Egregio cliente,
La ringrazio vivamente per avere scelto un prodotto di qualità della ditta STIHL.
Questo prodotto è stato realizzato secondo moderni procedimenti di produzione ed adeguate misure per garantirne la qualità. Siamo impegnati in uno sforzo continuo teso a soddisfare sempre meglio le Sue esigenze e ad agevolare il Suo lavoro.
Se desidera informazioni sulla Sua apparecchiatura, La preghiamo di rivolgersi al Suo rivenditore o direttamente alla nostra società di vendita.
Suo
Dr. Nikolas Stihl
1 Per queste Istruzioni d'uso
1.1 Pittogrammi
Tutti i pittogrammi applicati sull'apparecchiatura sono spiegati in queste Istruzioni d'uso.
1.2 Identificazione di sezioni di testo
AVVERTENZA
Avviso di pericolo d'infortunio e di lesioni per persone nonché di gravi danni materiali.
AVVISO
Avviso di pericolo di danneggiamento dell'apparecchiatura o di singoli componenti.
1.3 Sviluppo tecnico continuo
STIHL sottopone tutte le macchine e le apparecchiature a un continuo sviluppo; dobbiamo quindi riservarci modifiche di fornitura per quanto riguarda forma, tecnica e dotazione.
Non potranno perciò derivare diritti dai dati e dalle illustrazioni di queste Istruzioni d'uso.
2 Avvertenze di sicurezza e tecnica operativa
Lavorando con questa apparecchiatura sono necessarie misure di sicurezza particolari. Il collegamento elettrico crea particolari fonti di pericolo.
Non mettere in funzione per la prima volta il dispositivo senza avere letto attentamente e per intero le Istruzioni d'uso; queste vanno conservate con cura per la successiva consultazione. L'inosservanza delle Istruzioni d'uso può comportare rischi mortali.
AVVERTENZA
- Ai bambini o ai giovani non è consentito di lavorare con l'apparecchiatura. Tenere d'occhio i bambini per assicurarsi che non giochino con l'apparecchiatura
- L'apparecchiatura deve essere usata solo da persone istruite sul suo uso e funzionamento, o che possano dimostrare di usare l'apparecchiatura con sicurezza
- Le persone che, per ridotta capacità fisica, sensoriale o mentale, non sono in grado di manovrare con sicurezza l'apparecchiatura, devono usarla solo sotto la vigilanza o secondo le istruzioni di una persona responsabile
- Affidare o prestare l'apparecchiatura solo a persone che conoscono e sanno usare questo modello – consegnare loro sempre anche le Istruzioni d'uso
- Prima di qualsiasi intervento sull'apparecchiatura, per es. pulizia, manutenzione, sostituzione di parti – staccare la spina di rete!
Rispettare le avvertenze di sicurezza specifiche per Paese, stabilite ad es. da sindacati, casse di previdenza, ispettorato del lavoro e altre autorità.
Se l'apparecchiatura non viene usata, deve essere riposta in modo tale da non mettere in pericolo le altre persone. Proteggere l'apparecchiatura dall'accesso non autorizzato; staccare la spina di rete.
L'utente è responsabile per gli incidenti o i rischi nei confronti delle altre persone o di altre proprietà.
Per chi lavora per la prima volta con l'apparecchiatura: farsi istruire dal rivenditore o da un altro esperto su come adoperarla in modo sicuro.
L'uso di apparecchiature che producono rumore può essere limitato a determinate fasce orarie da disposizioni nazionali o locali.
Ogni volta prima di iniziare il lavoro verificare che l'apparecchiatura sia nelle condizioni prescritte. Prestare attenzione specialmente al cavo di collegamento, alla spina di rete e ai dispositivi di sicurezza.
Mettere in funzione l'apparecchiatura soltanto se tutti i componenti non presentano danneggia-menti.
Non usare il cavo di collegamento per tirare o trasportare l'apparecchiatura.
Per la pulizia dell'apparecchiatura, non utilizzare idropulitrici. Il getto d'acqua violento può danneggiare i componenti dell'apparecchiatura.
Non spruzzare mai acqua sull'apparecchiatura – pericolo di corto circuito!
2.1 Idoneità fisica
Chi lavora con l'apparecchiatura deve essere riposato, in salute e in buona forma fisica.
Chi per motivi di salute non deve fare sforzi, deve chiedere a un medico se è in grado di affrontare il lavoro con un'apparecchiatura a motore.
Non si deve usare l'apparecchiatura dopo avere assunto bevande alcoliche, medicine che pregiudicano la prontezza di riflessi, o droghe.
2.2 Uso conforme
Il soffiatore permette di eliminare fogliame, erba, carta e simili, per es. in aree verdi, campi sportivi, parcheggi o passi carrai.
L'aspiratore-trituratore è inoltre concepito per aspirare foglie asciutte e altri rifiuti leggeri sciolti e non infiammabili.
Non soffiare o aspirare materiali nocivi alla salute.
Non usare l'apparecchiatura in ambienti chiusi.
Non è consentito impiegare l'apparecchiatura per altri scopi; si potrebbero causare incidenti o danni all'apparecchiatura stessa. Non modificare il prodotto – anche questo potrebbe causare infortuni oppure danneggiare l'apparecchiatura.
2.3 Condizioni d'impiego
Non usare l'apparecchiatura con pioggia, neve, umidità, temporali o in ambienti molto umidi. Non lasciare l'apparecchiatura sotto la pioggia.
2.4 Abbigliamento ed equipaggiamento
Indossare l'abbigliamento e l'equipaggiamento prescritti.
L'abbigliamento deve essere adatto al lavoro e non d'impaccio. Abbigliamento aderente, tuta e non il camice
Non portare un abbigliamento né altro, come sciarpe, cravatte o monili, che possa introdursi nell'apertura di aspirazione dell'aria. Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.
Calzare scarpe robuste con suola antiscivolo
AVVERTENZA
Per ridurre il pericolo di lesioni agli occhi, indossare occhiali di protezione ben aderenti secondo la norma EN 166. Badare alla corretta posizione degli occhiali di protezione.
Indossare una protezione acustica "personale" – per es. le capsule auricolari.
STIHL offre un'ampia gamma di dispositivi di protezione individuale.
2.5 Accessori
Montare solo componenti o accessori approvati per questa apparecchiatura da STIHL, oppure altri tecnicamente equivalenti. Per ulteriori chiarimenti a questo proposito, rivolgersi a un rivenditore specializzato. Usare solo componenti o accessori di alta qualità. In caso contrario potrebbe sussistere il rischio di incidenti o danni all'apparecchiatura.
STIHL raccomanda di utilizzare componenti e accessori originali STIHL, in quanto hanno caratteristiche ottimali per l'uso in combinazione con il prodotto e rispondono alle esigenze dell'utente.
Non alterare l'apparecchiatura – si rischia di comprometterne la sicurezza. STIHL declina ogni responsabilità per i danni a persone e cose derivanti dall'uso di componenti applicati non consentiti.
2.6 Prima del lavoro
Controllo dell'apparecchiatura
- L'interruttore/leva di comando deve essere facilmente spostabile su STOP o su 0
-
L'interruttore/leva di comando deve trovarsi in posizione STOP oppure 0
-
L'impianto di soffiatura deve essere montato a norma
- per una guida sicura, le impugnature devono essere pulite e asciutte nonché prive di olio e sporco
- Controllare le condizioni della ventola e del carter soffiatore; ved. cap. "Impiego del dispositivo di aspirazione"
L'apparecchiatura può essere azionata soltanto in condizioni di sicurezza – Pericolo di incidente!
Mettere in funzione l'apparecchiatura solo se tutti i componenti sono integri e montati stabilmente.
Pericolo di lesioni per la ventola in rotazione. Prima di smontare la griglia protettiva, il tubo di aspirazione, il tubo soffiatore o il collettore, spegnere sempre il motore e staccare la spina di rete. Aspettare fin quando la ventola si è fermata.
L'usura sul carter del soffiatore (incrinature, deformazioni) può esporre al rischio di lesione per la fuoriuscita di corpi estranei. In caso di danni al carter del soffiatore, rivolgersi al rivenditore – STIHL consiglia il rivenditore STIHL
Non eseguire modifiche ai dispositivi di comando e di sicurezza
Collegamento elettrico
Ridurre il pericolo di folgorazione:
- La tensione e la frequenza dell'apparecchiatura (ved. targhetta dati) devono coincidere con quelle della rete.
- Controllare che il cavo di collegamento, la spina e la prolunga siano integri. Non si devono impiegare cavi, giunti e spine danneggiati o cavi di collegamento non conformi alle norme
- collegamento elettrico solo ad una presa installata a norma
- Perfetto isolamento dei cavi di collegamento e di prolunga, della spina e del giunto
- Non toccare mai con le mani bagnate la spina di rete, il cavo di collegamento e la prolunga nonché le connessioni elettriche ad innesto
Posare secondo le norme il cavo di collegamento e la prolunga:
- Osservare le sezioni minime dei singoli cavi - ved. "Allacciamento elettrico dell'apparecchiatura"
- Sistemare e segnalare il cavo di collegamento in modo che non possa essere danneggiato e che non metta a rischio nessuno – pericolo d'inciampare!
2 Avvertenze di sicurezza e tecnica operativa italiano
- L'impiego di prolunghe non adatte può essere pericoloso. Usare solo prolunghe omologate per l'impiego esterno, contrassegnate conformemente e che abbiano una sezione sufficiente
- La spina e il giunto della prolunga devono essere protetti dagli spruzzi d'acqua e non devono trovarsi nell'acqua
- non farli sfregare su spigoli od oggetti appuntiti o taglienti
– non schiacciarli nelle fessure di porte o fine-stre - se i cavi sono aggrovigliati – estrarre la spina e districare il cavo
- Srotolare sempre interamente il cavo dal tamburo, per evitare il rischio d'incendio per surriscaldamento

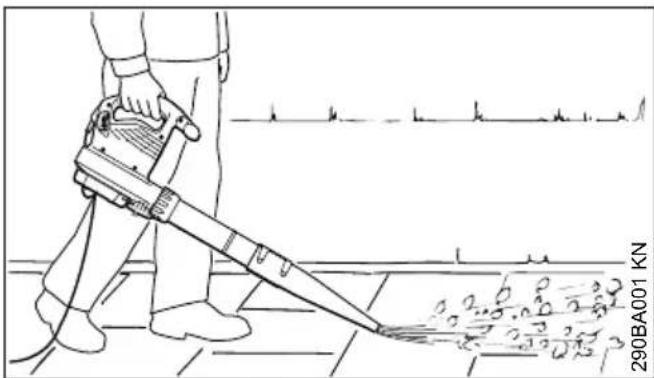

2.7 Tenuta e guida dell'apparec-chiatura
Afferrare sempre bene l'apparecchiatura con la mano.
AVVERTENZA
L'apparecchiatura deve essere usata solo con il tubo soffiatore completamente montato – pericolo di lesioni!
La bocchetta tonda è particolarmente adatta per l'impiego su terreni irregolari (per es. prati e superfici erbose).

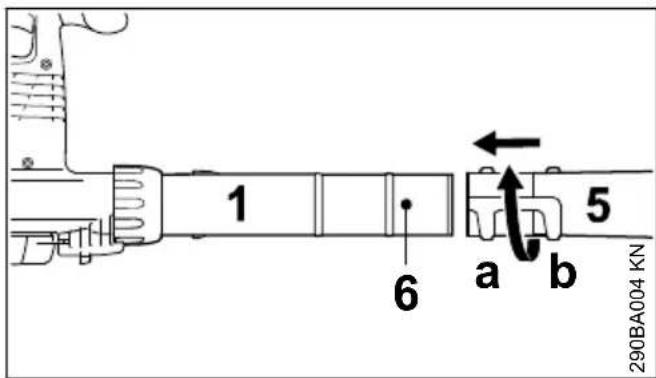

La bocchetta piatta (compresa nella fornitura o disponibile come accessorio a richiesta) produce una corrente d'aria piatta che può essere usata in modo diretto e controllato, specialmente nella soffiatura di superfici piane coperte di trucioli di segatura, fogliame, erba tagliata, o materiali simili.

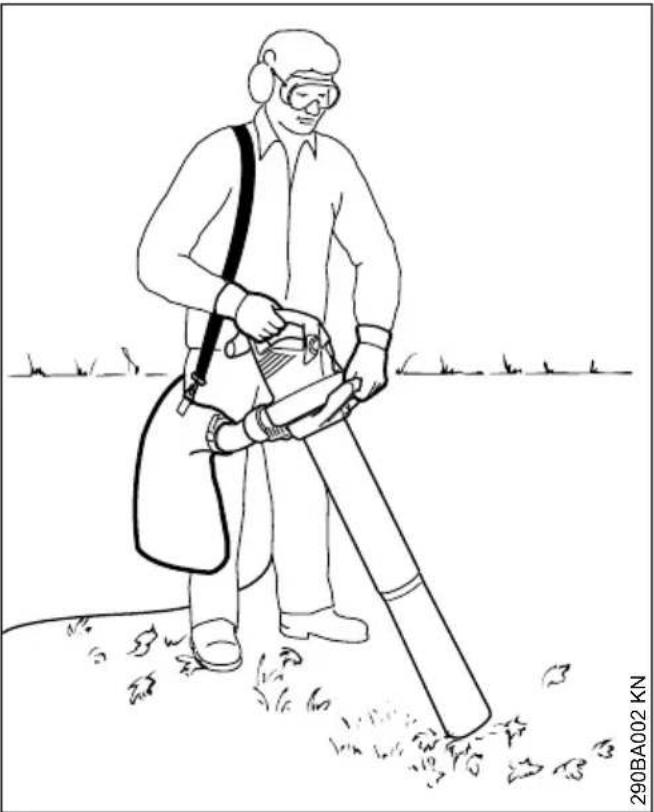

2.8 Impiego del dispositivo di aspirazione
Osservare le avvertenze per il montaggio contenute nel rispettivo capitolo delle presenti Istruzioni d'uso.
L'aspiratore-trituratore è adatto al comando a due mani. Deve essere portato dall'operatore con la mano destra sull'impugnatura di comando e con la mano sinistra sulla maniglia del dado a risvolto.
Appendere la tracolla del sacchetto di raccolta alla spalla destra – non metterla trasversalmente, per potere allontanare rapidamente dal corpo il sacchetto e l'apparecchiatura in caso di emergenza.

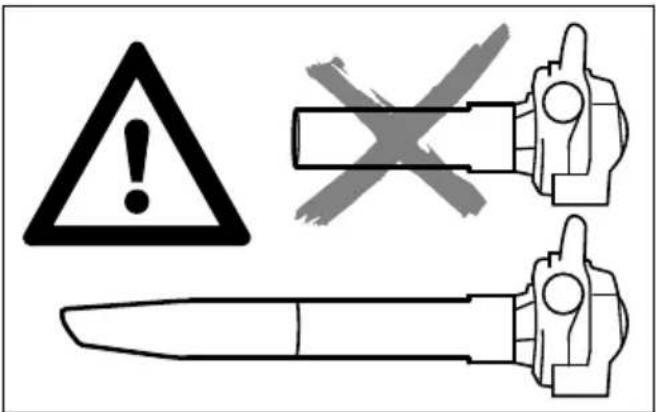

L'apparecchiatura deve essere usata solo con il tubo di aspirazione completamente montato e
con il sacchetto di raccolta montato e chiuso – pericolo di lesioni!
Non aspirare materiali roventi o che bruciano (ad es. ceneri roventi, sigarette accese) – pericolo di ustioni!
Non aspirare mai liquidi infiammabili (per es. carburante) o materiali impregnati di liquidi infiammabili – pericolo di lesioni mortali per incendio o esplosione!
AVVISO
L'aspirazione di oggetti abrasivi (come frammenti, sassolini ecc.) sottopone la ventola e il carter soffiatore a una usura particolarmente grave. Questa usura viene evidenziata dalla forte riduzione della forza di aspirazione. In questo caso, rivolgersi al rivenditore. STIHL consiglia il rivenditore STIHL.
Aspirando fogliame bagnato, il soffiante o il collettore possono venire intasati.
Per eliminare gli intasamenti nell'apparecchiatura:
- Disinserire il motore e staccare la spina di rete

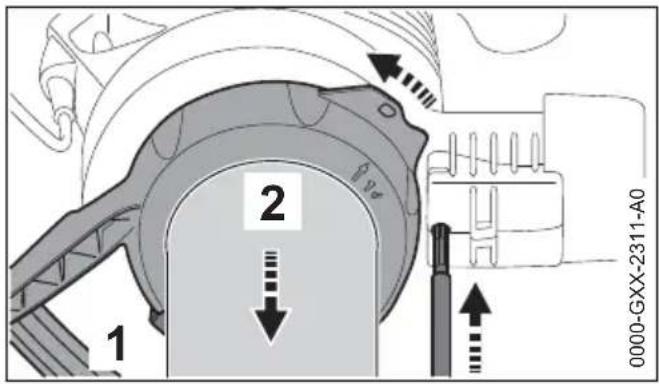

- Smontare il collettore e il tubo di aspirazione – ved. "Completamento dell'aspiratore-tritura-tore"
- Pulire il collettore e il carter soffiatore
2.9 Durante il lavoro
Se il cavo di collegamento alla rete è danneggiato, staccare immediata-mente la spina – pericolo mortale di folgorazione!
Non danneggiare il cavo di collegamento calpestandolo, schiacciandolo, tirandolo ecc.
Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente. Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente.
Afferrare la spina di rete e il cavo di collegamento solo con le mani asciutte.
In caso di pericolo incombente o di emergenza – spostare la leva di comando/interruttore su STOP o su 0.
L'apparecchiatura è manovrata da una sola persona – non permettere che siano presenti altre persone nel raggio d'azione.
Tenere lontani bambini, curiosi e animali.
Non devono soffermarsi persone nel raggio di 15 m, sussiste il pericolo di
lesione in caso di oggetti scagliati in aria!
Mantenere questa distanza anche dalle cose (veicoli, vetri di finestrini) – pericolo di danneggiamento di beni materiali!
Non soffiare mai in direzione di persone o animali: l'apparecchiatura può scagliare piccoli oggetti a forte velocità – pericolo di lesioni!
Soffiando e triturando in aspirazione (in ambienti all'aperto e in orti), fare attenzione agli animaletti per non metterli in pericolo.
Non lasciare mai l'apparecchiatura incustodita in moto.
Lavorare solo avanzando lentamente – tenere sempre d'occhio la zona di uscita del tubo soffia- tore – non camminare o correre all'indietro – peri- colo d'inciampare!
Portare il cavo di collegamento sempre dalla parte posteriore dell'apparecchiatura – non camminare o correre all'indietro – pericolo di inciampare!
Evitare posizioni instabili del corpo e tenersi sempre in equilibrio. Assumere sempre una posizione stabile e sicura.
Fare attenzione sui pendii, sui terreni irregolari – pericolo di scivolare!
Attenzione agli ostacoli: resti, ceppi, radici, fossi – Pericolo di inciampo!
Non lavorare su una scala, né in posizione instabili.
Con le protezioni dell'udito applicate è necessaria più attenzione e più prudenza – perché la percezione di allarmi (grida, fischi ecc.) è limitata.
Lavorare con calma e concentrazione, solo con buone condizioni di luminosità e visibilità. Lavorare con prudenza, evitando di mettere in pericolo altre persone.
Fare pause a tempo debito per prevenire stanchezza e spossatezza – pericolo d'infortunio!
Durante la soffiatura di grandi quantità di materiale polveroso possono formarsi cariche elettrostatiche, che, in condizioni ambientali sfavorevoli (per es. molto secche) potrebbero scaricarsi di colpo.
In caso di formazione di polvere, indossare sempre una mascherina antipolvere.
Se si aspira materiale non adatto, la ventola può bloccarsi. Spegnere immediatamente l'apparec-
3 Completamento del soffiatore italiano
chiatura e staccare la spina. Solo allora rimuovere il materiale che blocca.
Non spingere oggetti nell'interno del carter soffia- tore attraverso la griglia di protezione o la boc- chetta. La ventola potrebbe proiettarli all'esterno ad alta velocità – pericolo di lesioni!
In caso di alterazioni sensibili nel funzionamento (ad es. elevate vibrazioni), interrompere il lavoro ed eliminare le cause dell'alterazione.
Se l'apparecchiatura ha subito sollecitazioni improprie (per es. effetti di urto o caduta) controllarne assolutamente la sicurezza di funzionamento prima di rimetterla in funzione – ved. anche "Prima del lavoro". Controllare anche la funzionalità dei dispositivi di sicurezza. Non continuare in nessun caso a lavorare con l'apparecchiatura priva di sicurezza funzionale. In caso di dubbi rivolgersi a un rivenditore specializzato.
Se l'apparecchio continua a funzionare (non si spegne), se la leva di comando non è più pre-muta - estrarre la spina dalla presa e rivolgersi ad un rivenditore STIHL. L'apparecchio è difet-toso.
Prima di lasciare l'apparecchiatura: disinserire l'apparecchiatura e staccare la spina di rete.
2.10 Dopo il lavoro
Staccare la spina di rete dalla presa.
Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente. Non staccare la spina dalla presa tirandola per il cavo, ma afferrandola direttamente.
Pulire l'apparecchiatura da polvere e sporcizia senza usare sgrassanti.
2.11 Vibrazioni
Durante l'uso prolungato dell'apparecchiatura le vibrazioni possono causare disturbi circolatori nelle mani ("Malattia della mano bianca").
Non è possibile fissare una durata dell'impiego valida generalmente, perché essa dipende da diversi fattori.
La durata dell'impiego è prolungata da:
- riparo delle mani (guanti caldi)
- pause
La durata dell'impiego è ridotta da:
- particolare predisposizione personale a difetti di circolazione (sintomo: dita spesso fredde, formicolii)
- bassa temperatura esterna
- entità della forza di presa (una presa forte ostacola la circolazione del sangue)
Con un uso abituale e prolungato dell'apparecchiatura, e la frequente comparsa dei sintomi connessi (per es. formicolii) è raccomandabile una visita medica.
2.12 Manutenzione e riparazioni
AVVERTENZA
Prima di qualsiasi intervento sull'apparecchiatura staccare la spina di rete dalla presa.
- Impiegare solo ricambi di prima qualità. In caso contrario può esservi il pericolo d'infortuni o di danni all'apparecchiatura. Per informazioni in merito rivolgersi a un rivenditore.
- Interventi sull'apparecchiatura (per es. la sostituzione di un cavo di collegamento danneggiato) devono essere eseguiti esclusivamente da rivenditori autorizzati o da elettrotecnici qualificati, per evitare pericoli.
Pulire con un panno i componenti di plastica. I detersivi aggressivi possono danneggiare la plastica.
Se occorre, pulire le fessure per l'aria di raffreddamento sulla carcassa motore.
Fare regolarmente la manutenzione dell'appa-recchiatura. Eseguire solo le operazioni di manutenzione e di riparazione descritte nelle Istruzioni d'uso. Per tutti gli altri interventi, rivolgersi ad un rivenditore.
STIHL consiglia di usare parti di ricambio originali STIHL. Le loro caratteristiche sono perfettamente adatte all'apparecchiatura e soddisfano le esigenze dell'utente.
STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso il rivenditore STIHL. I rivenditori STIHL vengono periodicamente aggiornati e dotati di informazioni tecniche.
3 Completamento del soffia- tore
▶ Staccare la spina di rete dalla presa
3.1 Montare il tubo soffiatore
BGE 71, BGE 81:
Il soffiatore può essere inserito soltanto se il tubo soffiante è montato correttamente. Il dado a

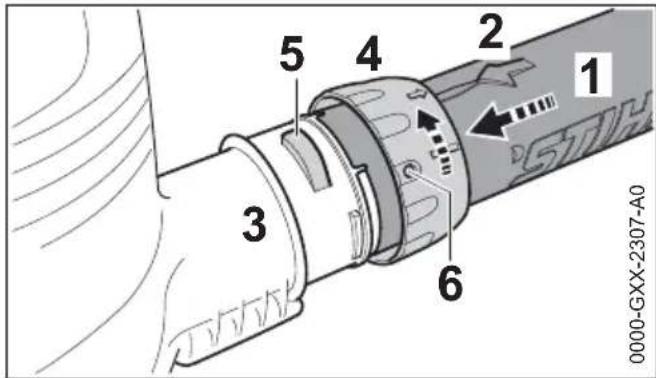

italiano 4 Completamento dell'aspiratore-trituratore
risvolto aziona un interruttore che chiude il circuito all'avvio del motore.
▶ innestare fino all'arresto il tubo (1) sul manicotto (3) della carenatura ventola
▶ calzare il dado (4) sul manicotto (3) della care-natura ventola e avvitarlo in direzione della freccia finché la linguetta (5) non si innesta a scatto nell'apertura (6) del dado.
BGE 71, BGE 81:
- Si percepisce l'azionamento dell'interruttore di sicurezza
3.2 Montaggio della bocchetta
3.3 Smontare il tubo soffiatore


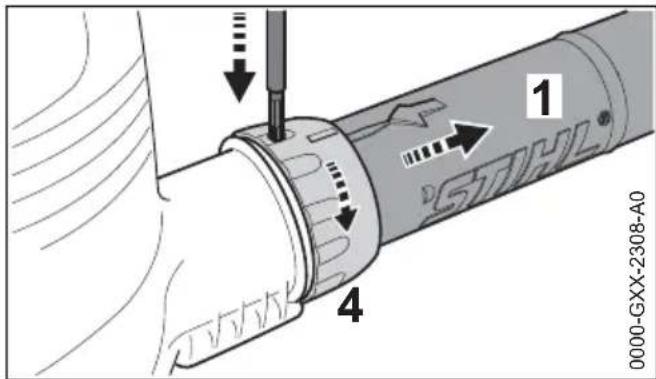

1 4 0000-GXX-2308-A0▶ Spegnere il motore
- Con un attrezzo adatto, spingere la linguetta attraverso l'apertura sul dado
- Girare il dado (4) fino all'arresto in direzione della freccia
▶ Togliere il tubo soffiatore (1)
4 Completamento dell'aspiratore-trituratore
L'aspiratore-trituratore può essere inserito solo se il collettore e il tubo di aspirazione sono stati correttamente montati. I dadi a risvolto azionano un interruttore, che chiude il circuito di avviamento del motore.
▶ Staccare la spina di rete dalla presa.
4.1 Montaggio del collettore
AVVERTENZA
La cerniera del sacchetto di raccolta deve essere chiusa.


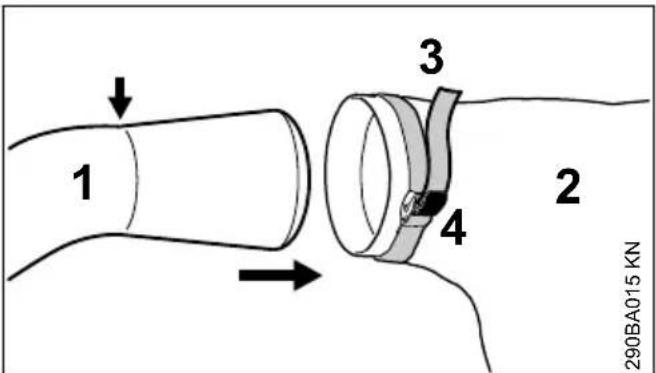

1 2 3 4 290BA015 KN- Introdurre il collettore (1) nel sacchetto di raccolta (2) fino al segno (freccia).
▶ Stringere la fascetta (3) sul sacchetto e spingere in basso la fibbia (4).


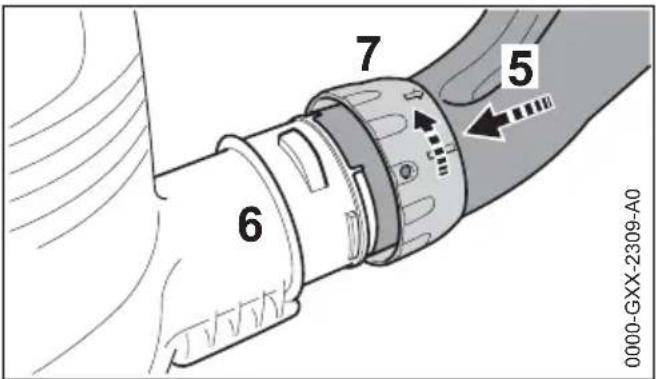

7 5 6 0000-GXX-2309-A0▶ Fare coincidere gli incavi.
▶ Innestare il collettore (5) fino all'arresto nel manicotto (6) della carenatura della ventola.
4 Completamento dell'aspiratore-trituratore italiano
- Calzare il dado a risvolto (7) sul manicotto (6) della carenatura della ventola e girarlo in direzione della freccia fino all'arresto. Si percepisce l'azionamento dell'interruttore di sicurezza.
4.2 Completamento del tubo di aspirazione


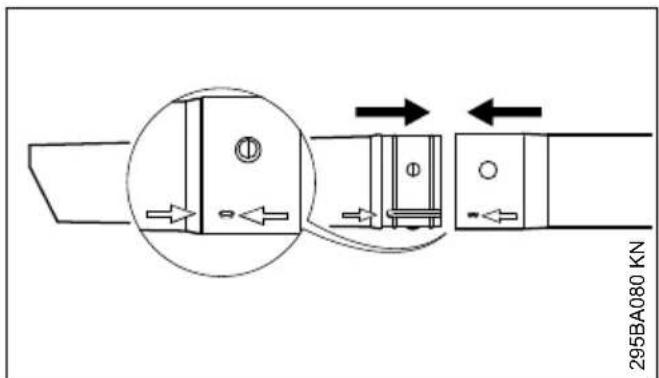

295BA080 KN▶ Allineare il tubo di aspirazione e la relativa prolunga alle frecce e farli incastrare a scatto.
4.3 Montaggio del tubo di aspirazione


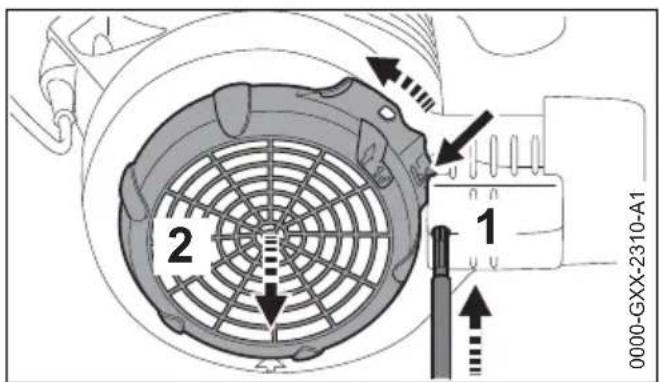

0000-GXX-2310-A1 1 2▶ Spegnere il motore.
- Con un attrezzo adatto, spingere il fermo (1) attraverso l'apertura.
▶ Premere e tenere premuta la linguetta (freccia) sulla carenatura della ventola.
- Girare la griglia di protezione (2) fino all'arresto in direzione della freccia poi toglierla.


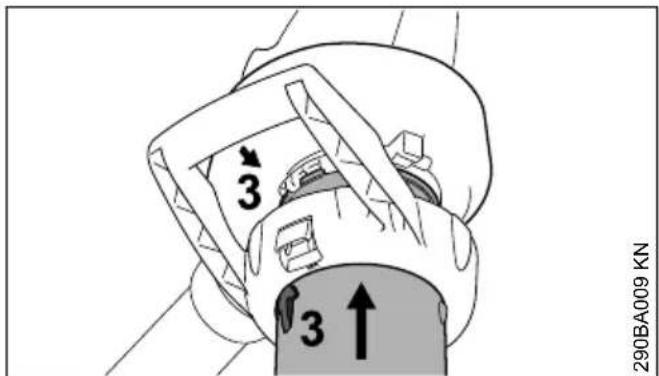

290BA009 KN 3 3 ↑▶ Fare coincidere le frecce (3).
▶ Innestare fino all'arresto il tubo nell'apertura di aspirazione della carenatura della ventola.


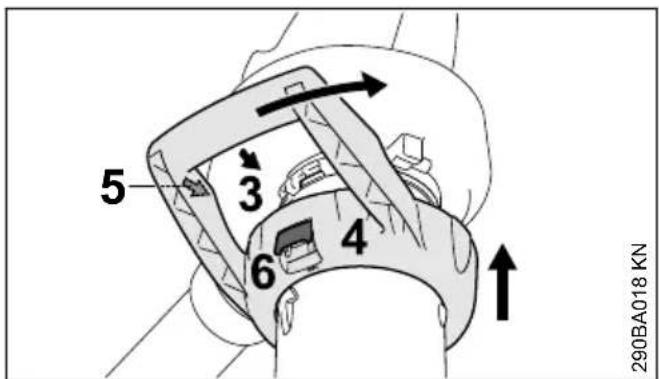

5 3 6 4 290BA018 KN- Far scorrere l'impugnatura a staffa (4) sull'apertura di aspirazione della carenatura della ventola.
▶ Fare coincidere le frecce (3) e (5). - Girare l'impugnatura a staffa (4) in direzione della freccia fino allo scatto percettibile della leva (6) sulla carenatura della ventola.


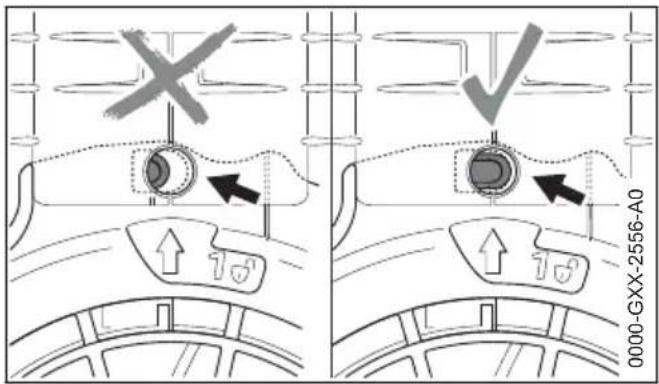

0000-GXX-2556-A0Se correttamente montata, il fermo (freccia) non è premuto a fondo.

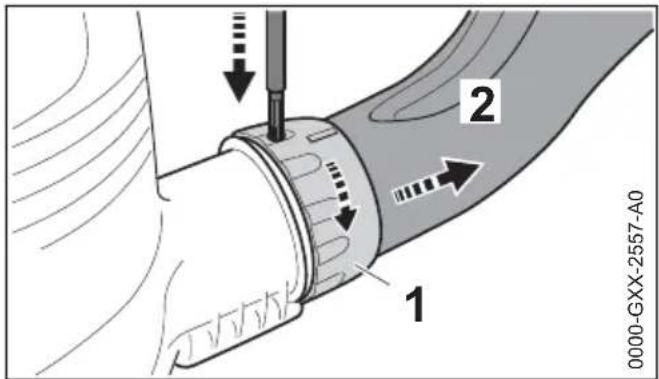

4.4 Smontaggio del collettore
- Con un attrezzo adatto, spingere il fermo attraverso l'apertura.
- Girare il dado a risvolto (1) fino all'arresto in direzione della freccia.
▶ Togliere il collettore (2).
4.5 Smontaggio del tubo di aspirazione
- Con un attrezzo adatto, spingere il fermo attraverso l'apertura.
- Azionare la leva di arresto (1) e girare l'impu-gnatura a staffa (2) in direzione della freccia fino all'arresto.
- Togliere l'impugnatura a staffa insieme al tubo di aspirazione.


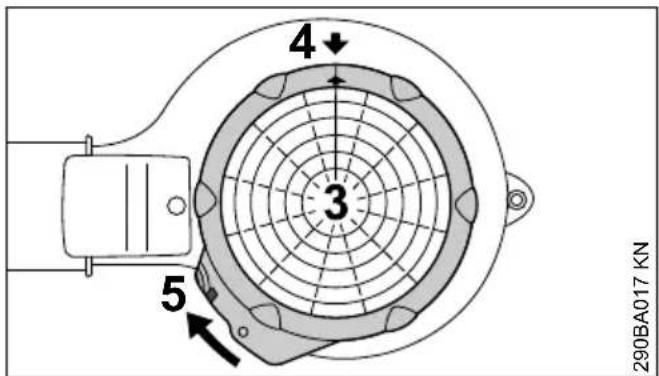

4 3 5 290BA017 KN- Applicare la griglia di protezione (3) sull'apertura di aspirazione della carenatura della ventola.
▶ Fare coincidere le frecce (4). - Girare la griglia (3) in direzione della freccia fino all'innesto a scatto della linguetta (5) sulla carenatura della ventola.


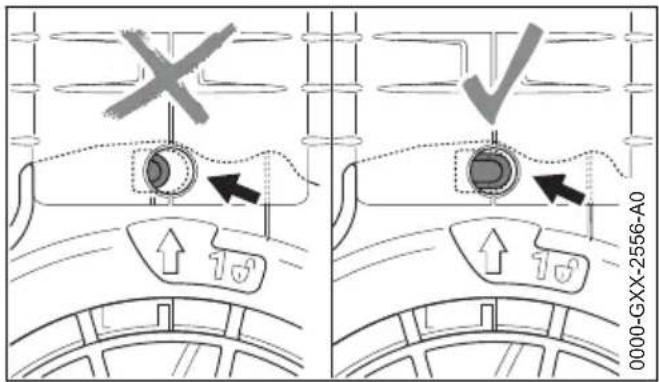

0000-GXX-2556-A0Se correttamente montata, il fermo (freccia) non è premuto a fondo.
5 Collegamento elettrico del- l'apparecchiatura
la tensione e la frequenza dell'apparecchiatura (ved. targhetta d'identificazione) devono coincidere con quelle della rete
La protezione minima dell'allacciamento alla rete deve essere eseguita in base a quanto stabilito dai dati tecnici – ved. "Dati tecnici".
L'apparecchiatura deve essere collegata all'alimentazione di corrente tramite un interruttore di sicurezza per correnti di guasto, che interrompe l'alimentazione appena la corrente differenziale di massa supera i 30 mA.
Il collegamento alla rete deve corrispondere alle norme IEC 60364 e alle norme in vigore nei vari paesi.
5.1 Prolunga
La prolunga deve presentare almeno le stesse caratteristiche di costruzione del cavo di collegamento dell'apparecchiatura. Badare all'identificazione del tipo di costruzione (denominazione del tipo) prevista sul cavo di collegamento.
I fili del cavo devono presentare, secondo la tensione di rete e la lunghezza del cavo, la sezione minima indicata.
Lunghezza cavo Sezione minima 220 V – 240 V:
fino a 20 m 1,5 mm ^4
da 20 m a 50 m 2,5 mm²
100 V - 127 V:
fino a 10 m AWG 14 / 2,0 mm²
da 10 m a 30 m AWG 12 / 3,5 mm ^4
5.2 Scarico della trazione
Lo scarico della trazione protegge il cavo di collegamento dal danneggiamento.


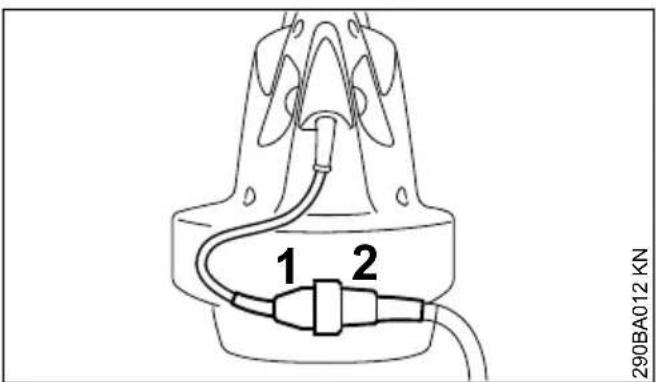

1 2 290BA012 KN- innestare la spina di rete (1) nel raccordo (2) della prolunga.


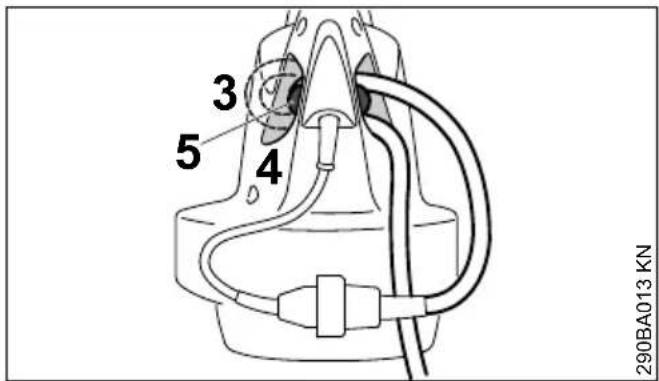

3 5 4 290BA013 KN► formare un'ansa con la prolunga
- fare passare l'ansa (3) nell'apertura (4)
- fare passare l'ansa sul gancio (5) e fissarla
5.3 Collegamento alla presa di rete
Prima del collegamento all'alimentazione di tensione, controllare se l'apparecchiatura è disinserita – ved. "Disinserimento dell'apparecchiatura"
- inserire la spina della prolunga in una presa di rete installata a norma.
6 Inserimento dell'apparec- chiatura
- assumere una posizione stabile e sicura
- tenere l'apparecchiatura nella posizione di lavoro
- portare il commutatore (1) in posizione I o II (posizione II secondo l'allestimento)
Sulle apparecchiature con posizione I:
I = piena potenza di soffiatura
Sulle apparecchiature con posizioni I e II:
I = metà potenza di soffiatura
II = piena potenza di soffiatura
BGE 81, SHE 81
La potenza di soffiatura e di aspirazione è regolabile in continuo.
Premendo il pulsante di fermo (3) si può bloccare la leva di comando (2) in posizione di soffiatura o aspirazione massima.
7 Disinserimento dell'appa-recchiatura
Nelle pause prolungate – staccare la spina di rete.
Se l'apparecchiatura non viene più usata, collo-carla in modo che non metta nessuno in pericolo.
Impedire l'accesso non autorizzato all'apparec-chiatura.
▶ Portare il commutatore (1) su 0
BGE 81, SHE 81


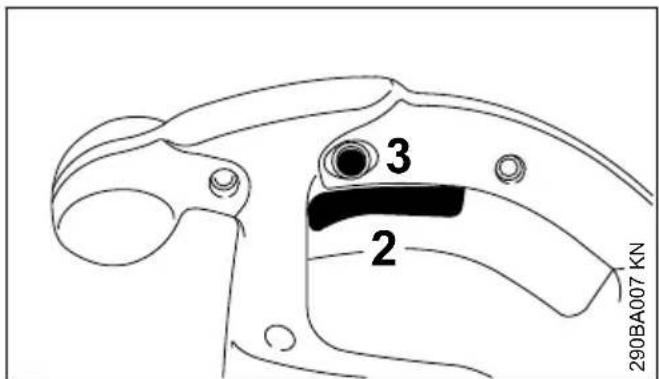

290BA007 KN 2 3 2▶ Rilasciare la leva (2) sull'impugnatura di comando
Con il pulsante di fermo (3) inserito spingere brevemente a fondo e rilasciare la leva di comando.
8 Conservazione dell'appa-recchiatura
▶ Pulire a fondo l'apparecchiatura
- conservare l'apparecchiatura in un luogo asciutto e sicuro e impedirne l'accesso non autorizzato (per es. ai bambini).
9 Istruzioni di manutenzione e cura
| I dati si riferiscono a normali condizioni d'impiego.In caso di condizioni più gravose (notevole presenza di pulviscolo, ecc.) e di tempi d'impiego quotidiano più lunghi occorre abbreviare conformemente gli intervalli indicati. | prima di iniziare il lavoro | al termine del lavoro o quotidianamente | ogni settimana | ogni mese | ogni anno | in caso di anomalie | in caso di anomalie | se necessario | |
| Apparecchiatura completa | controllo visivo (condizioni) | x | |||||||
| pulizia x | |||||||||
| Impugnatura di comando co | controllo funzionale x | ||||||||
| Aperture di aspirazione per aria di raffreddamento | pulizia x | ||||||||
| Adesivi di sicurezza sostituzione | x | ||||||||
10 Ridurre al minimo l'usura ed evitare i danni
Osservando le direttive di queste Istruzioni d'uso si evita un'eccessiva usura e danni all'apparec-chiatura.
L'uso, la manutenzione, la conservazione dell'apparecchiatura devono essere eseguiti fedelmente come descritto in queste Istruzioni d'uso.
L'utente è responsabile di tutti i danni causati dall'inosservanza delle avvertenze riguardanti la sicurezza, l'uso e la manutenzione, in particolare per:
- modifiche al prodotto non autorizzate da STIHL
- impiego di attrezzi o accessori non ammessi o non idonei per l'apparecchiatura, o di qualità inferiore
- uso non conforme alla destinazione dell'apparecchiatura
- impiego dell'apparecchiatura in manifestazioni competitive o in gare
- danni conseguenti all'impiego continuato dell'apparecchiatura con componenti difettosi
10.1 Lavori di manutenzione
Tutti gli interventi riportati nel capitolo „Istruzioni di manutenzione e cura“ devono essere periodicamente eseguiti. Se l’utente non può farlo di persona, deve affidarli a un rivenditore.
STIHL raccomanda di fare eseguire le operazioni di manutenzione e di riparazione solo dal rivendi-
11 Componenti principali italiano
tore STIHL. I rivenditori STIHL vengono regolarmente aggiornati e dotati di informazioni tecniche.
Se questi lavori vengono trascurati o eseguiti non a regola d'arte, si possono verificare danni, dei quali deve rispondere l'utente stesso. Fra questi si trovano:
- danni al motore elettrico conseguenti ad una manutenzione non tempestiva o insufficiente (per es. pulizia insufficiente del condotto dell'aria di raffreddamento)
- danni causati dal collegamento elettrico sbagliato (tensione, cavi di alimentazione di sezione insufficiente)
- danni da corrosione e altri danni conseguenti a conservazione impropria
- danni all'apparecchiatura conseguenti all'uso di parti di ricambio di qualità inferiore.
10.2 Particolari di usura
Alcuni particolari sono soggetti ad una normale usura anche se impiegati correttamente, e devono essere sostituiti in tempo secondo il modo e la durata dell'impiego. A questi appartengono fra gli altri:
- ventola
- sacchetto di raccolta
11 Componenti principali
11 12 13 STIHL® 14 15 ZHEBAUZZA N.N.1 Bocchetta piatta
2 Tubo soffiatore
3 Dado a risvolto
4 Aperture di aspirazione dell'aria di raffreddamento
5 Leva di commutazione (solo BGE 81, SHE 81)
6 Commutatore (solo BGE 61, BGE 71, SHE 71)
7 Pulsante di fermo (solo BGE 81, SHE 81)
8 Impugnatura di comando
9 Gancio per lo scarico di trazione
10 Spina di rete
11 Retina di protezione
12 Dado a risvolto con impugnatura*
13 Tubo di aspirazione*
14 Collettore*
15 Sacchetto di raccolta*
Numero di matricola
12 Dati tecnici
12.1 Motore BGE 61
Versione 120 V
Dati della connessione alla 120 V, 60 Hz, rete: 9,2 A
Protezione 15 A
Potenza 1100 W
Classe protezione:
Versione 240 V
Dati della connessione alla rete: 240 V, 50 Hz, 4,8 A
Protezione 10 A
Potenza 1100 W
Classe protezione:
12.2 Motor BGE 71 / SHE 71
Versione 120 V
Dati della connessione alla 120 V, 60 Hz, rete: 9,2 A
Protezione 15 A
Potenza 1100 W
Classe protezione:
Versione 230 V
Dati della connessione alla rete: 230 V, 50 Hz, 4,8 A
Protezione 10 A
Potenza 1100 W
Classe protezione: II回
Versione 230 V – 240 V
Dati della connessione alla 230 V – 240 V, rete: 50 Hz, 4,8 A
Protezione 10 A
Potenza 1100 W
Classe protezione: II ☐
12.3 Motore BGE 81 / SHE 81
Versione 230 V
Dati della connessione alla 230 V, 50 Hz, rete: 6,1 A
Protezione 10 A
Potenza 1400 W
Classe protezione: II ☐
Versione 230 V – 240 V
Dati della connessione alla 230 V – 240 V, rete: 50 Hz, 6,1 A
Protezione 10 A
Potenza 1400 W
Classe protezione: II回
12.4 Portata massima d'aria
| Funzionamento in soffiatura | Funziona-mento in aspirazione | |
| BGE 61 | 670 m^3/h | --- |
| BGE 71: | 670 m^3/h 580 m | ^3/h |
| BGE 81 | 750 m^3/h 650 m | ^3/h |
| SHE 71 | 670 m^3/h 580 m | ^3/h |
| SHE 81 | 750 m^3/h 650 m | ^3/h |
12.5 Velocità dell'aria con bocchetta
Funzionamento in soffiatura
BGE 61 66 m/s
BGE 71: 66 m/s
BGE 81 76 m/s
SHE 71 58 m/s
SHE 81 67 m/s
12.6 Dimensioni
Larghezza 210 mm
Altezza 334 mm
Profondità 330 mm
12.7 Peso
BGE 61 3,0 kg
BGE 71: 3,0 kg
BGE 81 3,3 kg
SHE 71 4,1 kg
SHE 81 4,4 kg
12.8 Valori acustici e vibratori
Per determinare i valori acustici e vibratori si considera il regime massimo nominale delle condizioni di funzionamento.
Per altri particolari sull'osservanza della direttiva CE 2002/44 Vibrazione per il datore di lavoro, ved. www.stihl.com/vib.
12.8.1 Livello di pressione acustica permanente L_p secondo EN 50636-2-100
Funzionamento in soffiatura Funzionamento in aspirazione
BGE 71 85 dB(A) 85 dB(A)
BGE 81 89 dB(A) 88 dB(A)
SHE 71 85 dB(A) 85 dB(A)
SHE 81 89 dB(A) 88 dB(A)
12.8.2 Livello di potenza acustica L w secondo EN 50636-2-100
Funzionamento in soffiatura Funzionamento in aspirazione
BGE 71 100 dB(A) 101 dB(A)
BGE 81 103 dB(A) 103 dB(A)
SHE 71 100 dB(A) 101 dB(A)
SHE 81 103 dB(A) 103 dB(A)
12.8.3 Valore vibratorio a hv secondo EN 50636-2-100
Funzionamento in soffiatura
Impugnatura destra
BGE 71 1 m/s²
BGE 81 4,1 m/s ^2
SHE 71 1 m/s ^2
SHE 81 4,1 m/s ^2
Funzionamento in aspirazione
| Impugnatura | Impugnatura sini-stra | |
| destra | ||
| BGE 71 | 0,8 m/s ^2 | 1,2 m/s ^2 |
| BGE 81 | 2,6 m/s ^2 | 5,6 m/s ^2 |
| SHE 71 | 0,8 m/s ^2 | 1,2 m/s ^2 |
| SHE 81 | 2,6 m/s ^2 | 5,6 m/s ^2 |
Per il livello di pressione acustica e per quello di potenza acustica, il valore K-secondo la direttiva 2006/42/CE = 2,0 dB(A); per il valore vibratorio, il valore K-secondo la direttiva 2006/42/CE = 2,0 m/s ^2 .
12.9 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH (CE) n. 1907/2006, vedere
www.stihl.com/reach
13 Avvertenze per la riparazione
Gli utenti di questa apparecchiatura possono eseguire solo le operazioni di manutenzione e di cura descritte nelle Istruzioni d'uso. Le riparazioni più complesse devono essere eseguite solo da rivenditori.
STIHL consiglia di fare eseguire le operazioni di manutenzione e di riparazione solo presso rivenditori STIHL. Ai quali sono regolarmente offerti corsi di aggiornamento e messe a disposizione informazioni tecniche.
Nelle riparazioni montare solo particolari autorizzati da STIHL per questa apparecchiatura o particolari tecnicamente equivalenti. Usare solo ricambi di prima qualità. Diversamente può esservi il pericolo di infortuni o di danni all'apparecchiatura.
STIHL consiglia di impiegare ricambi originali STIHL.
I ricambi originali STIHL si riconoscono dal numero di codice STIHL del ricambio, dal logo STIHL ^® ed eventualmente dalla sigla d'identificazione del ricambio STIHL G_ (i ricambi piccoli possono portare anche solo la sigla).
14 Smaltimento
Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.
Uno smaltimento scorretto può nuocere alla salute e all'ambiente.
▶ Non smaltire con i rifiuti domestici.
15 Dichiarazione di conformità UE
dichiara sotto la propria esclusiva responsabilità che
Dispositivo: Soffiatore elettrico Aspiratore-trituratore elettrico
Marchio di fabbrica: STIHL
Tipo: BGE 61
BGE 71:
BGE 81
SHE 71
SHE 81
Identificazione di 4811
serie:
corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2000/14/CE e 2014/30/UE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:
EN 50636-2-100, EN 55014-1, EN 55014-2,
EN 60335-1, EN 61000-3-2, EN 61000-3-3
La determinazione del livello di potenza acustica misurato e di quello garantito è stata eseguita sulla base della direttiva 2000/14/CE, Allegato V.
Livello di potenza acustica misurato
BGE 71: 98 dB(A)
BGE 81: 101 dB(A)
SHE 71: 98 dB(A)
SHE 81: 100 dB(A)
Livello di potenza acustica garantito
BGE 71: 100 dB(A)
BGE 81: 103 dB(A)
SHE 71: 100 dB(A)
SHE 81: 102 dB(A)
Documentazione tecnica conservata presso:
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'apparec-chiatura.
Waiblingen, 15/07/2021
Responsabile di reparto omologazione e regolamentazione prodotti
CE
16 Dichiarazione di conformità UKCA
dichiara sotto la propria esclusiva responsabilità che
Dispositivo: Soffiatore elettrico Aspiratore-trituratore elettrico
Marchio di fabbrica: STIHL
Tipo: BGE 61
BGE 71:
BGE 81
SHE 71
SHE 81
Identificazione di 4811 serie:
corrisponde alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 e Electromagnetic Compatibility Regulations 2016 ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione:
EN 50636-2-100, EN 55014-1, EN 55014-2, EN 60335-1, EN 61000-3-2, EN 61000-3-3
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla direttiva del Regno Unito Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.
Livello di potenza acustica misurato
BGE 71: 98 dB(A)
BGE 81: 101 dB(A)
SHE 71: 98 dB(A)
SHE 81: 100 dB(A)
Livello di potenza acustica garantito
BGE 71: 100 dB(A)
BGE 81: 103 dB(A)
SHE 71: 100 dB(A)
SHE 81: 102 dB(A)
Documentazione tecnica conservata presso:
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sull'apparecchiatura.
Waiblingen, 15/07/2021
Responsabile di reparto omologazione e regolamentazione prodotti
