01933 - Idropulitrice N8WERK - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 01933 N8WERK in formato PDF.
| Tipo di prodotto | Pulitore ad alta pressione senza fili |
| Marca | N8WERK |
| Modello | 01933 |
| Numero modello | G-101 |
| Colore | Nero |
| Tensione nominale | 11,1 V |
| Potenza max. | 35 W |
| Tipo di batteria | Ioni di litio integrata, 2000 mAh (3 celle) |
| Tempo di ricarica | Circa 3 ore |
| Autonomia | Circa 90 minuti (batterie piene) |
| Capacità del serbatoio dell'acqua | 280 ml max. |
| Pila dell'impugnatura | 1 x CR2032 (3 V) |
| Alimentatore | Modello YNY12WB-140050DE, ingresso 100-240 V~50/60 Hz, uscita 14 VCC 0,5 A |
| Classe di protezione | II |
| Utilizzo | Domestico, interno ed esterno |
| Tipi di pavimenti compatibili | Pavimenti lisci: parquet, laminato, piastrelle, ecc. |
| Funzione di spruzzatura | Sì, con grilletto |
| Illuminazione LED | Sì (LED) |
| Pulizia dei pattini | Pattini rimovibili lavabili in lavatrice (senza ammorbidente) |
| Accessori inclusi | Corpo dell'apparecchio, alimentatore, impugnatura, asta in 3 parti, bicchiere misurino, 2 pattini di lavaggio, manuale di istruzioni |
Domande frequenti - 01933 N8WERK
Domande degli utenti su 01933 N8WERK
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale 01933 - N8WERK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 01933 del marchio N8WERK.

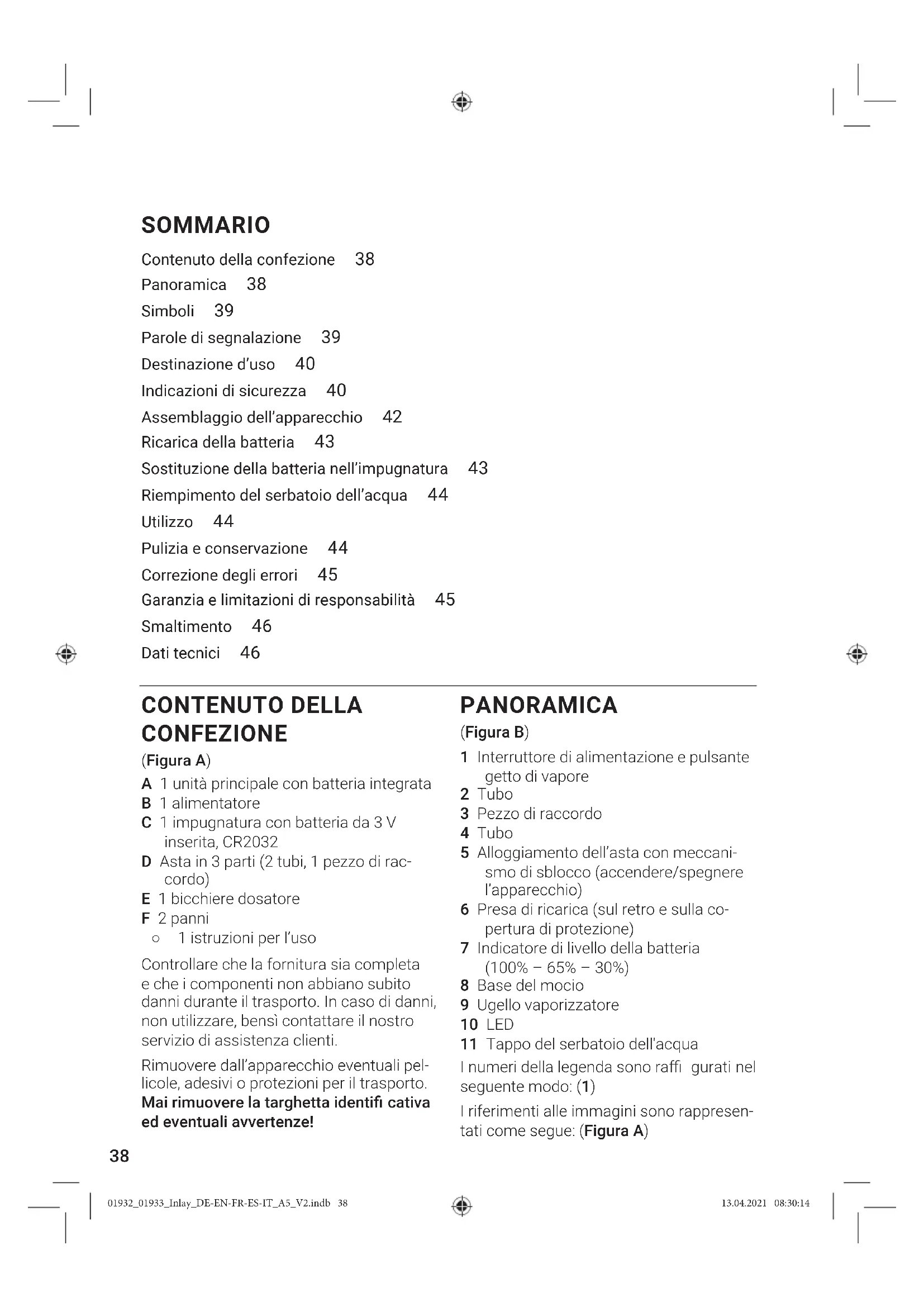

MANUALE UTENTE 01933 N8WERK
Contenuto della confezione 38
Panorama 38
Simboli 39
Parole di segnalazione 39
Destinazione d'uso 40
Indicazioni di sicurezza 40
Assemblaggio dell'apparecchio 42
Ricarica della batteria 43
Sostituzione della batteria nell'impugnatura 43
Riempimento del serbatoio dell'acqua 44
Utilizzo 44
Pulizia e conservazione 44
Correzione degli errori 45
Garanzia e limitazioni di responsabilità 45
Smaltimento 46
Dati tecnici 46
CONTENUTO DELLA CONFEZIONE
(Figura A)
A 1 unità principale con batteria integrata
B 1 alimentatore
C 1 impugnatura con batteria da 3V inserta, CR2032
D Asta in 3 parti (2 tubi, 1 pezzo di raccordo)
E 1 bicchiere dosatore
F 2 panni
1istruzioni per l'uso
Controllare che la fornitura sia completa e che i componenti non abbiano subito danni durante il trasporto. In caso di danni, non utilizzato, pensi contattare il nostro servizio di assistenza clienti.
Rimuovere dall'apparecchio eventuali pellicole, adesivi o protezioni per il trasporto.
Mai rimuovere la targhetto identificata ed eventuali avventenze!
PANORAMICA
(Figura B)
1 Interruttore di alimentazione e pulsante getto di vapore
2 Tubo
3 Pezzo di raccordo
4 Tubo
5 Alloggiamento dell'asta con meccanismo di sblocco (accendere/spegnere l'apparecchio)
6 Presa di ricarica (sul retro e sulla copertura di protezione)
7 Indicatore di livello della batteria (100% - 65% - 30%)
8 Base del mocio
9 Ugello vaporizzatore
10 LED
11 Tappo del serbatoio dell'acqua
I numero della legenda sono raffi gurati nel seguente modo: (1)
I riferimenti alle immagini sono rappresentati come segue: (Figura A)
Gentile Cliente,
siamo lieti che abbia decidso di-acquistare questo mocio a vibrazione N8WERK e Le auguriamo di trarre un'ottima soddisfazione dal suo utilizzo.
Per domande sull'apparecchio, nonché su ricambi e accessori, contattare il servizio di assistenza clientitramite il nostro site web: n8werk.com
Informazioni sulle istruzioni per l'uso
Prima di utilizzato l'apparecchio per la prima volta, leggere attendamente le istruzioni per l'uso e conservarle per dubbi in futuro o ulteriori utenti. Esse sono parte integrante dell'apparecchio. Il produttore e l'importatore non si assumono alcuna responsabilita qualora leindicazioni contenate in quello manuale per l'uso non vengano rispetto.
SIMBOLI
Simboli di pericolo: questi simboli indicano potenziali pericoli. Leggere attendente le indicatori di sicurezza e rispettarle.
Informazioni integrative
Leggere le istruzioni prima dell'uso!
Classedi protezione II
Utilizzare solo in ambienti interni!
Polarità del jack (alimentatore)
Corrente continua
Classe di efficienza energetica VI
Corrente alternata
Ciclo di lavaggio normale a 60 °C
Non asciugare in asciugatrice
Non lavare a secco
Non candeggiare
Non stirare
PAROLE DI SEGNALAZIONE
Leindicazioni di pericolodi defi niscono i pericolichi possono insorgere in caso di mancata osservanza delle relative avvertenze.
PERICOLO - indica un rischio elevato che ha come consegenza infortuni gravi, anche mortali
AVVERTENZA - indica un rischio medio che può averere come consegenza infortuni gravi,anche mortali
ATTENZIONE - indica un rischio basso che può averere come consegenza infortuni lievi o moderati
AVVISO - più seront comme consignedenza il rischio di arrecare danni alle cose
DESTINAZIONE D'USO
- Questo appearecchio è progettato per la pulizia a secco e a umido di superfici di diverso tipo (pavimenti, scale ecc.).
- Puo essere utilizzato sua per l'interno che per l'esterno.
- Questo appearecchio non è adatto al lavaggio di:
liquidi inflammabili,
cenere incandescente.
L'apparecchio è adatto esclusivamente a un utilizzo privato e non per l'uso professionale.
Utilizzare solo in conformità alle istruzioni e per lo scopo indicate. Ogni altri uso è considerato improprio.
INDICAZIONI DI SICUREZZA
AVVERTENZA: rispettotre tutte leindicazioni di sicurezza, leistruzioni,le illustrazioni e i dati tecnici di cui è provvisto l'apparecchio. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni cui po causare scosse elettriche, incendi e/o lesioni.
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persona con capacité fi siche, sensoriali o mentali limitate o che siano privile di esperienza e/o di conoscenza solo se sono sorvegliati o sono stati istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i pericolli che ne risultano.
I bambini non devono giocare con l'apparecchio. - La pulizia e la manutenzione affidavit all'utente non devono essere eseguite da bambini non sorvegliati.
Non superare mai la capacité massima del serbatoio dell'acqua (280 ml). Rispetto rassolutamente gli avvisi riportati nel capitolo "Riempimento del serbatoio dell'acqua".
- Prima di procedere alla pulizia, spegnere e scollegare sempre l'apparecchio dalla rete elettrica.
- Caricare la batteria esclusivamente con l'alimentatore fornito in dotazione (YNY12WB-140050DE). Non caricare altri appearecchi con l'alimentatore.
Non apportare modifiche all'apparecchio! L'apparecchio, il cavo di collegamento dell'alimentatore o la batteria eventualmente danneggiati devono essere sostituiti o riparati dal produttore, dal servizio di assistenza clienti oppure da una persona con qualifica analoga (ad es. un lavoratorio specializzato) per evita rischi.
PERICOLO - PERICOLO DISCOSSSE ELETTRICHE
- Ricaricare e conservare solo in ambienti chiusi.
- Mai immergere l'apparecchio e il cavo di collegamento in acqua o altri liquidi. Accertarsi che l'apparecchio e il cavo di collegamento non cadano in acqua e non possano bagnarsi.
- Nel caso l'apparecchio dovesse cadere in acqua quando è collegato alla rete elettrica, interrompere subito l'alimentazione di corrente. Soltanto in seguito estrarre l'apparecchio dall'acqua.
Non toccare mai l'apparecchio e il cavolo di collegamento con le mani umide se l'apparecchio è collegato alla rete elettrica.
In caso di utilizzo dell'apparecchio in ambienti esterni, assicurarsi che non sia esposto a pioggia o umilità.
AVVERTENZA - PERICOLO DI LESIONI
- Tenere i bambini e gli animali lontani dal materiale di imballaggio. Esiste il pericolo di soffocamento.
In caso di fuoriuscita di acido da una batteria, evitare di venirne a contatto. Eventualmente, indossare quanti protettivi. In caso di contatto con l'acido delle batterie, pulire subito le parti interressate con acqua pulita a sufficienza e consultare immediamente un medico. Pericolo di corrosione dovuto all'acido della batteria!
Accertarsi che il cavo di collegamento sua sempre fuori alla portata di bambini piccoli e animali. Esiste il pericolo di strangolamento.
Accertarsi che il cavo di collegamento non costituisca un pericolo d'inciempo.
Nonutilizzare l'apparecchio se edaneggiato.
AVVERTENZA - PERICOLO DOVUTO ALLA BATTERIA!
Non smontare l'unità principale con la batteria integrata, non gettarla nel fuoco e non esporla a temperature superiori a 40^ . La batteria potrebbe infi ammarsi o esplodere.
Accertarsi che l'impugnatura e l'unità principale (ad eccezione del serbatoio dell'acqua) non si bagnino. Non utilizzare l'apparecchio se al suo interno è penetrata dell'acqua. La batteria containuta nell'unità principale potrebbe infi ammarsi o esplodere.
Non copire l'apparecchio e il cavo di collegamento durante la carica, once vegetare un surriscaldamento.
AVVISO - PERICOLO DI DANNI A COSE E MATERIALI
Accertarsi che il cavo di collegamento non venga schiacciato oiegato, che non venga appoggiato su bordi taglienti e che non entri in contatto con superfici bollenti.
Non avvolgere il cavo di collegamento intorno all'apparecchio o all'alimentatore (pericolodi rottura dei cavi).
Utilizzato l'apparecchio solo quando è Completely e correttamente montato!
Staccare l'alimentatore alla presa elettrica se durante la ricarica si verifica un difetto o prima di un temporale.
- Quando si insertisce l'alimentatore nella presa o lo si estrae alla presa, l'apparecchio deve essere spento. Per staccare l'apparecchio alla rete elettrica, tirare sempre in corrispondenza dell'alimentatore, mai il cavo.
Nonutilizzare l'apparecchio se è ancorta collegato all'alimentatore.
Proteggere l'apparecchio da: calore, fi amme libero, temperature negative, azione diretta dei raggi del sole e urti.
Non appoggiare oggetti sull'apparecchio o sul cavo di collegamento.
Per non compensatore il funzionamento dell'apparecchio ed evitare danni utilizzato escludivamente gli accessori originali del produttore.
AVVISO - PERICOLO DI DANNI A COSE E MATERIALI A CAUSA DELLE BATTERIE
Se esaurite, estrarre le batterie dall'im-pugnatura. In quello modo si eviteranno i danni provocati alla fuoriuscita di acido.
Utilizzare esclusivamente il tipo di batteria indicatei nei dati tecnici. Quando si sostituiscono le batterie,attenzione alla polarità (+ / - )
Le batterie non ricaricabili non posso nso essere ricaricate o riattivate in alto modo, estratte, gettate nel fuoco, immerse in liquidi o cortocircuitate.
ASSEMBLAGGIO DELL'APPARECCHIO
NOTA BENE: Inclinare verso l'alto l'alloggiamento dell'asta (5) sull'unità principale (A). L'apparecchio deve essere in posizione verticale affinché possa essere spento e non possa essere riacceso inavvertitamente.
- Inserire le parti del tubo (2-4)l'une nell'altra nel modo seguente: tubo > pezzo di raccordo > tubo. Ogni parte deve insertarsi producendo uno scatto udibile.
- Inserire l'impugnatura (C) in alto su un tubo in alluminio. Deve bloccarsi in posizione producendo uno scatto udibile.
- Inserire l'asta con l'impugnatura nell'alloggiamento dell'asta sull'unità principale. Deve bloccarsi in posizione producendo uno scatto udibile.
Per rimuovere l'asta, l'impugnatura o le parti del tubo, premere i relativi pulsanti di sgancio e rimuovere la parte corrispondente.
APPLICAZIONE/RIMOZIONE DEI PANNI
Nota bene!
I panni non devo essere applicati alle basi del mocio se bagnati.
Applicazione: applicare ciascun panno (F) ad una base del mocio (8) con l'aiuto della chiusura a strappo.
Estrazione: sfilare i panni dalle basi del mocio (Figura C).
RICARICA DELLA BATTERIA
Notabene!
Pericolo di corto circuito! Non insere oggetti conduttivi (ad es. cacciavit i simili) nella presa di ricarica.
- Collegare l'alimentatore escludivamente a una presa elettrica installata a norma e conforme ai seu data tecnici. La presa deve essere facilemente accessibileanchekipoloigallegamento per permettereuna rapida interruzione dell'alimentazione elettrica.
Staccare l'alimentatore alla presa elettrica se non deve essere utilizzato per un lungo periodo.
- Prima della prima messa in funzione, caricare completamente la batteria per raggiungere la massima capacità di carica.
- Inclinare versuso l'alto l'alloggiamento dell'asta (5) sull'unità principale (A). L'apparechio deve essere in posizione verticale affinché possa essere spento e non possa essere riacceso inavvertamente.
- Apire la copertura di protezione per la presa di ricarica (6) sull'unità principale e collegare il jack dell'alimentatore (B) alla presa di ricarica.
- Collegare l'alimentatore alla presa elettrica. L'indicatore di livello della batteria (7) lampeggia (· 30%, 65%, 100%) di carica). La batteria è completamente carica quando l'indicatore di livello della batteria rimane illuminata di blu.
- Staccare l'alimentatore alla corrente elettrica e poi dall'unità principale.
- Richiudere la copertura di protezione per la presa di ricarica.
L'indicatore di livello della batteria si illumina di rosso quando la batteria è scarica.
SOSTITUZIONE DELLA BATTERIA NELL'IMPUGNATURA
L'impugnatura (C) è dotata di una batteria da 3 V, CR2032 (già insertita al momento della segna) e comunica con l'unità principale via radio. Il vano batteria si trovava nell'impugnatura. Se l'apparecchio non si accende nonostante la batteria dell'unità principale (A) sia completenesse carica, occorre eventualmente sostituire la batteria. A tal fi ne procedere come di seguito:
- rimuovere le coperture bianche utilizzando un oggetto appuntito.
- Rimuovere le viti nell'impugnatura tramite un cacciavite.
- Smontare con cautela l'impugnatura.
- Estrarre le batterie esauste e inserire una nuova batteria da 3 V di tipo CR2032. Il polo positivo deve puntare verso l'alto.
Prima di insere la batteria, verifi care che i contatti nell'impugnatura e sulla batteria siano puliti e, se necessario, pulirli.
- Riporre entrambhe le parti dell'impugnatura. Eventualmente accertarsi che la molla sia alloggiata sul pulsante nero in basso.
- Inserire le due viti e avvitare saldamente.
- Inserire le coperture nei fori.
RIEMPIMENTO DEL SERBATOIO DELL'ACQUA
Notabene!
Se il serbatoio dell'acqua è piano, l'unità principale non delve essere inclinata, capovolta o posizionata di lato. Potrebbe fuoriuscire dell'acqua!
- Inclinare versuso l'alto l'alloggiamento dell'asta (5) sull'unità principale (A). L'apparecchio deve essere in posizione verticala affinché possa essere spento e non possa essere riacceso inavvertamente.
- Apriere il tappo del serbatoio dell'acqua (11) sull'unità principale.
- Riempire con dell'acqua il serbatoio dell'acqua usando il bicchiere dosatore (E) (max. 280 ml) (Figura D).
- Chiudere il serbatoio dell'acqua.
UTILIZZO
Spagnere l'apparecchio après la pulizia di agli superficie, in modo da augmentare notevolmente il tempo di funzionamento per carica della batteria.
- Inclinare un po' l'alloggiamo della asta (5) sull'unità principale (A) con l'a-iuto dell'impugnatura (C) per azionare il meccanismo di sblocco e accendere l'apparecchio. Il LED (10) si accende e l'indicazione di livello della batteria (7) si illumina.
- Premere l'interruttore di alimentazione (1) sull'impugnatura per accendere l'apparecchio. Entrambe le basi del mocio (8) cominciano a vibrare.
-
Passare l'apparecchio sulla superfi cie da pulire o da lucidare.
-
In base alla necessità, azionare il pulsante getto di vapore (1) sull'impugnatura per inumidire ulteriormente il pavimento con l'aiuto dell'ugello vaporizzatore (9).
- Premere nuovamente l'interruttore di alimentazione sull'impugnatura per spagnere. Le basi del mocio smettono di vibrare.
- Inclinare verso l'alto l'alloggiamo dell'asta sull'unità principale con l'aiuto dell'impugnatura per azionare il meccanismo di sblocco e spegnere l'apparecchio. L'asta delve bloccarsi in posizione producendo uno scatto udibile. Il LED si spegne e l'indicazione di livello della batteria si spegne.
PULIZIA E CONSERVAZIONE
Nota bene!
- Durante la puliziafareinmode che non penetrialcunliquido nell'unita principale(ad eccezione del serbatoio dell'acqua) e nell'impugnatura.
Per la pulizia della custodia, non utilizzato prodotti corrosivi o abrasivi. in quanto possono danneggiare le superfici.
Con il tempo, i panni possono scolorire. E un fatto normale e non incide negativamente sulla funzionalità. Se uno dei due panni dovesse essere danneggiato o consumato, delve essere sostuito.
Se nel serbatoio dell'acqua c'e ancorta dell'acqua, rimuoverla.
O All'occoronza, strofinare l'apparecchio con un panno umido e morbido. Ascui-gare con un panno morbido.
Sfilare i panni (F) dalle basi del mocio (8) e pulire. Osservare I'etichetta di
lavaggio! Nota bene: lavare separata-mente o con colori uguali. Non usare l'ammorbidente.
Ricaricare la batteria dopo agli uso (vedere capitolo "Ricarica della batteria").
o Conservare l'apparecchio e tutti gli accessori in un luogo asciutto, al riparo dal sole, pulito e inaccessibile a bambini e animali.
CORREZIONE DEGLIERIORI
Se l'apparecchio non funziona correttamente, verifi care in primo luogo se è possible risolverve autonomamente il problema. Qu但她 non sa possibile risolverve il problema con i detti passaggi, rivolgersi al servizio di assistenza clienti.
Non cercare di riparare autonomamente un appearechio elettrico!
La batteria non si carica. L'indicatore di livello della batteria (7) non si illumina quando si collega l'apparecchio alla rete elettrica.
L'alimentatore non si infi la correttamente nella presa.
Correggere la posizione dell'alimentatore.
Il jack non è inserto correttamente nella presa di ricarica (6) dell'unità principale (A).
Correggere il collegamento tra la presa di ricarica e il jack.
La presa elettrica è difettosa.
Provarcon un'altra presa.
Manca l'alimentazione elettrica.
Controllare il fusibile del distributore elettrico (scatola dei fusibili).
Non si riesce ad accendere l'apparecchio.
La batteria dell'apparecchio è scarica.
Caricare la batteria.
Il meccanismo di sblocco nell'alloggiamento dell'asta (5) è attivo.
Accendere l'apparecchio inclinando all'indietro l'asta o l'alloggiamento dell'asta.
La batteria nell'impugnatura (C) è troppo debole.
Sostituire la batteria.
L'apparecchio non funziona correttamente.
Il pavimento non è adatto all'apparecchio.
L'apparecchio funziona solo su pavimenti lisci, come parquet, laminato, piastrelle ecc.
GARANZIA E LIMITAZIONI DI RESPONSABILITA
La garanzia non copre i difetti derivanti da un uso non conforme, danneggiamenti o tentativi di riparazione. Lo stesso valeanche per la normale usura.
Decliniamo qualsi responsabilita per donne o donne consequenti in caso di:
mancata osservanza delle istruzioni per l'uso;
uso non conforme o non adatto allo scopo;
riparazioni non eseguite a regola d'arte;
modifi che non consentite;
utilizzato di parti o ricambi di terzi;
- utilizzato di accessori o complementi non adatti.
SMALTIMENTO
Smaltire il materiale d'imballaggio nel rispetto dell'ambiente e predisponne il riciclaggio.
Prima di smaltire l'apparecchio, estrarre la batteria dall'impugnatura e consegnarla separatamente dall'apparecchio ai rispetti puniti di raccolta.
Questo apparecchio è soggetti alla Direttiva europea 2012/19/UE sui rifi uti da apparecchiature elettriche ed elettroniche (RAEE). Non smaltire questo apparecchio con batteria integrata come un normale rifi uto domestico, pensi nel rispetto dell'ambiente tramite un'azienda di smaltimento uffi cialmente autorizzata.
Tutti diritti riservati.
DATI TECHNICI
ID istruzioni per l'uso: Z 01932_01933 M N8W V1.1 0421 uh
Apparechchio
Codice articolo: 01932 (bianco); 01933 (nero)
Codice modello: G-101
Alimentazione: 11,1 V (3 batterie agliioni di litio, 2000 mAh)
Potenza: 35 W (max)
Impugnatura
Codice modello: CMT2150A
Alimentazione: 3 V DC (1 batteria da 3 V, CR2032)
Batteria
Durata della carica: circa 3 ore
Durata del funzionamento: ca. 90 minuti (con batteria completeness carica)
Alimentatore
Codice modello: YNY12WB-140050DE
Ingresso: 100 - 240V 50 / 60Hz;0,5A
Uscita: 14 V DC; 0,5 A
Classe di protezione: II
Con la presente DS Produkte GmbH dichiara che il tipo di impianto radio [CMT2150A] è conforme alla Direttiva 2014/53/UE.
Il testo completeness della dichiarazione di conformità UE è disponibile sulla segunte pagina web: www.dspro.de
Destinato alla vendita negli Stati membri dell'Unione europea:
