MANUALE UTENTE Bolero DressCode Dry 9330 CECOTEC

3. Installazione 191

4. Preparazione dei capi 192

5. Funzionamento 194

6. Pulizia e manutenzione 198

7. Risoluzione dei problemi 199

8. Speciche tecniche 200

9. Riciclaggio di apparecchiature

elettriche ed elettroniche 204

10. Garanzia e supporto tecnico 204

Icona Tipo Signicato ATTENZIONE Rischio di lesioni gravi o morte

ELETTRICA Tensione pericolosa INCENDIO Attenzione: rischio di incendio/ materiali inammabili ATTENZIONE Rischio di lesioni o danni materiali IMPORTANTE/NOTA BENE Informazioni sul corretto funzionamento del sistema47

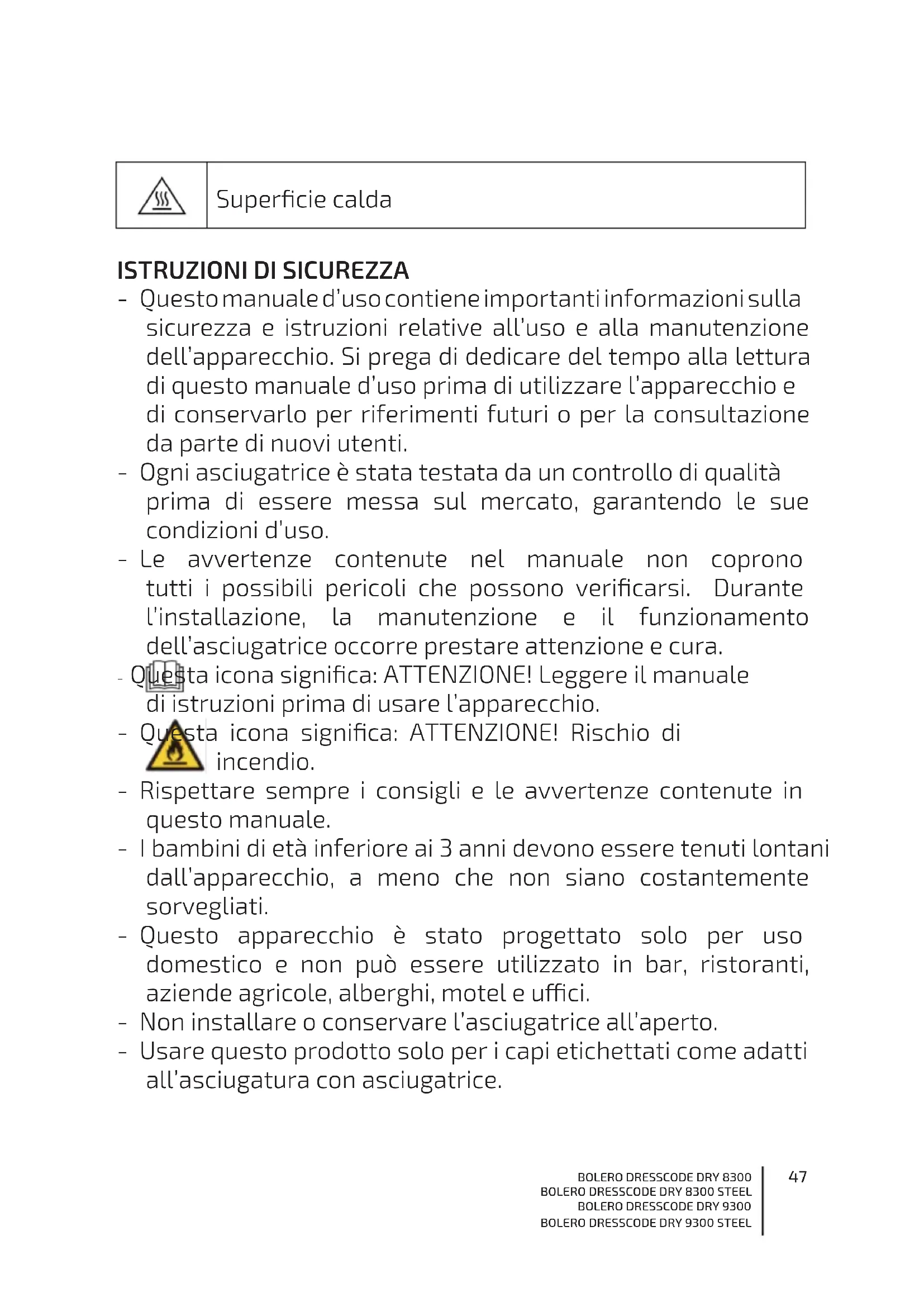

- Questo manuale d’uso contiene importanti informazioni sulla sicurezza e istruzioni relative all’uso e alla manutenzione dell’apparecchio. Si prega di dedicare del tempo alla lettura di questo manuale d’uso prima di utilizzare l’apparecchio e di conservarlo per riferimenti futuri o per la consultazione da parte di nuovi utenti. - Ogni asciugatrice è stata testata da un controllo di qualità prima di essere messa sul mercato, garantendo le sue condizioni d’uso. - Le avvertenze contenute nel manuale non coprono tutti i possibili pericoli che possono vericarsi. Durante l’installazione, la manutenzione e il funzionamento dell’asciugatrice occorre prestare attenzione e cura. - Questa icona signica: ATTENZIONE! Leggere il manuale di istruzioni prima di usare l’apparecchio. - Questa icona signica: ATTENZIONE! Rischio di incendio. - Rispettare sempre i consigli e le avvertenze contenute in questo manuale. - I bambini di età inferiore ai 3 anni devono essere tenuti lontani dall’apparecchio, a meno che non siano costantemente sorvegliati. - Questo apparecchio è stato progettato solo per uso domestico e non può essere utilizzato in bar, ristoranti, aziende agricole, alberghi, motel e uci. - Non installare o conservare l’asciugatrice all’aperto. - Usare questo prodotto solo per i capi etichettati come adatti all’asciugatura con asciugatrice.48

- Cecotec non è responsabile di danni provocati da un uso o un trasporto inappropriato del prodotto. - L’installazione e la riparazione dell’apparecchio devono essere eettuate solo dal Servizio di Assistenza Tecnica Uciale Cecotec o da un riparatore autorizzato. Cecotec non può essere ritenuta responsabile di danni causati da riparazioni eettuate da personale non autorizzato. - AVVERTENZA: Non spruzzare o versare mai acqua all’interno dell’asciugatrice per pulirla. Esiste un rischio di scossa elettrica. - Lasciare almeno 3 cm di spazio tra i pannelli laterali e posteriori del prodotto e sopra il prodotto se l’apparecchio è installato sotto un piano di lavoro. - Se è necessario installare/smontare l’apparecchio sotto un piano di lavoro, ciò deve essere fatto da un tecnico autorizzato. - Prima dell’installazione, controllare che il prodotto non abbia danni visibili. Non installare o utilizzare mai un prodotto danneggiato. - Non lasciare che nessun animale si avvicini all’asciugatrice. - Gli ammorbidenti o prodotti simili devono essere usati secondo le istruzioni del produttore. - Rimuovere tutti gli oggetti dalle tasche: accendini, ammiferi, ecc. - L’apparecchio non deve essere installato dietro una porta con serratura, una porta scorrevole o una porta incernierata sul lato opposto allo sportello dell’asciugatrice che impedisca la completa apertura dello sportello dell’asciugatrice. - AVVERTENZA: Sul rivestimento dell’apparecchio o sulla struttura incorporata, mantenere le aperture di ventilazione libere da ostruzioni. - Prima di installare l’asciugatrice, vericare le informazioni49

contenute nel manuale d’uso per assicurarsi che l’impianto elettrico e l’allacciamento idrico siano disponibili. Se non lo sono, è possibile chiamare un elettricista e un idraulico qualicato per eettuare le regolazioni necessarie. - La preparazione del sito dove verrà installata l’asciugatrice è responsabilità del cliente, così come l’installazione elettrica e delle acque di scarico. Prima dell’installazione, controllare che l’asciugatrice non sia danneggiata. Se è danneggiata, non installarla. I prodotti danneggiati potrebbero mettere in pericolo la propria salute. - Installare l’asciugatrice su una supercie piatta e stabile. - Utilizzare l’asciugatrice in un ambiente privo di polvere e con una buona ventilazione. - Non ridurre lo spazio tra l’asciugatrice e il pavimento con oggetti come tappeti o legno. - Non bloccare le prese d’aria situate sulla base dell’asciugatrice. - Una volta che l’asciugatrice è installata, i collegamenti devono rimanere intatti. Quando si installa l’asciugatrice, assicurarsi che la supercie posteriore non sia appoggiata su qualcosa (un rubinetto, una presa, ecc.). - La temperatura di funzionamento dell’asciugatrice va da +5 °C a +35 °C. Quando si opera al di fuori di questo intervallo di temperatura, il funzionamento può essere inuenzato negativamente e il prodotto può essere danneggiato. - Se la temperatura ambiente è inferiore a 0°C, l’asciugatrice può essere danneggiata dal congelamento. - Fare attenzione quando si trasporta il prodotto perché è molto pesante. Indossare sempre guanti di sicurezza. - Installare sempre il prodotto contro una parete. - La parte posteriore del prodotto deve essere installata contro una parete.50

- Posizionare l’apparecchio su una supercie piana e stabile. Se non è abbastanza stabile, regolare i piedini no a quando non è stabile. Ripetere lo stesso processo ogni volta che il prodotto viene spostato. - Non collocare l’asciugatrice sul cavo di alimentazione. - Non collocare oggetti caldi e pesanti sopra l’asciugatrice. - Utilizzare i tubi essibili in dotazione; non riutilizzare vecchi tubi. - Non usare impropriamente, stare in piedi, sedersi o appoggiare pesi sullo sportello dell’asciugatrice. - Non tentare di aprire lo sportello mentre l’asciugatrice è in funzione per evitare il rischio di ustioni. Non lasciare lo sportello aperto, potrebbe causare incidenti. - Lo sportello dell’asciugatrice deve essere aperto solo al termine del programma di asciugatura. Non forzare i controlli. - L’asciugatrice deve essere usata solo per lo scopo previsto, come descritto in questo manuale. - Non usare l’asciugatrice se mancano delle parti o sono rotte o se sono state rimosse delle protezioni o dei pannelli. - Questa sezione contiene istruzioni di sicurezza per aiutare l’utente a proteggersi dal rischio di lesioni personali o danni alla proprietà. Il mancato rispetto di queste istruzioni invaliderà la garanzia. - È propria responsabilità assicurarsi che tutti gli utenti siano informati riguardo quanto indicato in questo manuale. - L’apparecchio non deve essere alimentato da un dispositivo di commutazione esterno come un timer. Né deve essere collegato a un circuito che viene regolarmente acceso e spento da qualsiasi tipo di azionamento. - Utilizzare sempre una presa di corrente omologata in grado di sopportare una corrente superiore a 10A.51

- Non toccare la spina con le mani bagnate. Tirare sempre la spina per scollegare il prodotto, altrimenti c’è il rischio di scosse elettriche. - Non utilizzare l’asciugatrice con le mani o i piedi nudi bagnati. - Collegare l’asciugatrice a una presa con messa a terra e protetta da fusibili. L’installazione del sistema di messa a terra deve essere eettuata da un elettricista qualicato. Cecotec non è responsabile di eventuali danni o perdite derivanti dall’uso dell’asciugatrice senza la messa a terra come richiesto dalle normative locali. - La tensione e la protezione ammissibile del fusibile sono indicate sull’etichetta. I valori di tensione e frequenza indicati sull’etichetta devono essere gli stessi di quelli della casa. - Scollegare l’asciugatrice se non viene utilizzata per un periodo di tempo considerevole e durante l’installazione, la manutenzione, la pulizia e la riparazione. In caso contrario, l’asciugatrice potrebbe essere danneggiata. - La presa deve rimanere accessibile dopo l’installazione. - Ispezionare regolarmente il cavo di alimentazione in cerca di danni visibili. - Un cavo di alimentazione/spina danneggiato può causare incendi o scosse elettriche. Se danneggiato, deve essere sostituito. Questo deve essere fatto solo da personale qualicato, Cecotec o il suo servizio post-vendita, al ne di evitare un pericolo. - Per prevenire il rischio di incendi o scosse elettriche, non usare prolunghe, prese elettriche o adattatori per collegare l’asciugatrice alla rete elettrica. - Quando l’asciugatrice è in funzione, non scollegare il cavo di alimentazione. Quando non viene utilizzato, si consiglia di scollegare la spina, senza tirare il cavo di alimentazione. Non toccare il cavo di alimentazione né la spina con le mani bagnate.52

Sicurezza dei bambini - Questo prodotto può essere usato da bambini a partire dagli 8 anni e persone con capacità siche, sensoriali o mentali limitate, o con mancanza di esperienza e conoscenza solo sotto supervisione o avendo ricevuto istruzioni riguardanti l’uso dell’apparecchio in modo sicuro e comprendendo i rischi che lo stesso implica. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione di questo apparecchio non devono essere eseguite da bambini senza supervisione. - Non lasciare i bambini non sorvegliati vicino alla macchina. - I bambini potrebbero rimanere intrappolati all’interno dell’apparecchio, il che potrebbe causare la morte. - Tenere i bambini lontani dalla macchina mentre è in funzione. La supercie diventa estremamente calda e potrebbe causare danni alla pelle. - Mantenere il materiale di imballaggio fuori dalla portata dei bambini, potrebbe risultare pericoloso. - In caso di ingestione di detergente o materiali di pulizia o se questi entrano in contatto con la pelle o gli occhi, possono vericarsi avvelenamento e irritazione. - Tenere i materiali di pulizia fuori dalla portata dei bambini. - Per evitare che i bambini interrompano il ciclo di asciugatura, è possibile attivare il blocco bambini per impedire qualsiasi modica al programma in corso. - Non permettere ai bambini di sedersi o arrampicarsi sul o nel prodotto. Sicurezza del prodotto - A causa del rischio di incendio, i seguenti capi non devono MAI essere messa nell’asciugatrice: - Non introdurre nell’asciugatrice i capi non lavati.53

- Gli indumenti che sono stati macchiati con sostanze come olio da cucina, acetone, alcool, petrolio, parana, smacchiatori, trementina, deceranti o cere devono essere lavati con acqua calda e una quantità extra di detergente prima di essere asciugati nell’asciugatrice. - Panni e tappeti che hanno residui di prodotti di pulizia inammabili, acetone, gas, benzina, smacchiatori, trementina, cere, deceranti, solventi per lavaggio a secco o prodotti chimici. - Indumenti con tracce di lacca, solvente per unghie e sostanze simili. - Indumenti che sono stati usati per la pulizia con prodotti chimici industriali (come nella pulizia chimica). - Indumenti che contengono parti o accessori con qualsiasi tipo di schiuma, spugna, gomma o materiale simile alla gomma, come spugne in schiuma di lattice, cue per la doccia, tessuti impermeabili, abiti su misura e cuscini in schiuma. - Indumenti con imbottitura o parti danneggiate (cuscini o giacche). La spugna che fuoriesce da questi indumenti potrebbe causare un incendio durante il processo di asciugatura. - Usare l’asciugatrice in ambienti contenenti polvere di farina o di carbone può causare un’esplosione. - La biancheria bagnata può essere asciugata nell’asciugatrice solo dopo essere stata disidratata, vale a dire che l’acqua non deve gocciolare sulle parti elettriche e danneggiare l’asciugatrice causando un potenziale pericolo. - Quando l’asciugatrice è in funzione, non utilizzare spray inammabili in prossimità dell’asciugatrice. Se si verica una fuga di gas, non collegare o scollegare la spina né accendere la macchina.54

- Non conservare sigarette, accendini, ghiaccio secco o altri materiali inammabili e/o esplosivi all’interno dell’asciugatrice. - ATTENZIONE: La biancheria intima con rinforzi metallici non dovrebbe essere messa nell’asciugatrice. Potrebbe danneggiare l’asciugatrice se i rinforzi metallici si staccano o si perdono durante l’asciugatura. - INCENDIO: R290 - Pericolo di incendio e danni! Questo prodotto contiene gas di rareddamento R290 sicuro per l’ambiente ma inammabile. Tenere le amme aperte e le fonti di fuoco lontano dal prodotto. - Il liquido di rareddamento deve essere smaltito in modo professionale, poiché può causare lesioni agli occhi o incendi. Assicurarsi che le tubazioni del circuito del refrigerante non siano danneggiate prima di un corretto smaltimento. Se si decide di smaltire l’apparecchio, smaltirlo solo presso un centro di smaltimento autorizzato. Non esporre a amme. Uso corretto - ATTENZIONE: Non fermare mai l’asciugatrice prima della ne del ciclo di asciugatura, a meno che tutti gli oggetti non vengono rapidamente rimossi e stesi per permettere al calore di dissiparsi. - ATTENZIONE: Assicurarsi che nessun animale entri nell’asciugatrice. Controllare l’interno dell’asciugatrice prima dell’uso. - ATTENZIONE: Il surriscaldamento della biancheria all’interno dell’asciugatrice può vericarsi se si annulla il programma o in caso di guasto elettrico durante il funzionamento dell’asciugatrice. Questa concentrazione di calore può causare combustione, quindi assicurarsi di55

attivare il programma di ventilazione per rareddarla o di togliere rapidamente il bucato dall’asciugatrice per stenderlo e dissipare il calore. - Usare l’asciugatrice solo per uso domestico e per asciugare i tessuti etichettati come sicuri per l’asciugatrice. Qualsiasi uso diverso da quello a cui è destinata è proibito. - L’uso commerciale invaliderà la garanzia. - Questo apparecchio è destinato esclusivamente all’uso interno e deve essere collocato su una supercie piatta e stabile. - Non appoggiarsi o sedersi sulla porta dell’asciugatrice. L’asciugatrice potrebbe ribaltarsi. - Per mantenere una temperatura che non danneggi la biancheria, dopo il processo di asciugatura inizia un processo di rareddamento. Il programma termina dopo quest’ultimo. Togliere sempre la biancheria immediatamente alla ne del programma. - ATTENZIONE: Non usare mai l’asciugatrice senza il ltro per la lanugine o con un ltro per la lanugine danneggiato. - I ltri lanugine devono essere puliti dopo ogni uso come descritto in Pulizia del ltro lanugine/pelucchi. - I ltri lanugine devono essere asciugati dopo ogni pulizia con acqua. I ltri bagnati possono causare un malfunzionamento durante il processo di asciugatura. - Non si deve permettere che la lanugine si accumuli intorno all’asciugatrice (non applicabile agli apparecchi per la ventilazione esterna dell’edicio). - IMPORTANTE: Lo spazio tra l’asciugatrice e il pavimento non deve essere ridotto da oggetti come tappeti, legno o pannelli, altrimenti non può essere garantita una suciente ventilazione dell’apparecchio. - Non installare l’asciugatrice in stanze dove c’è il rischio di56

congelamento. Le temperature di congelamento inuenzano negativamente le prestazioni dell’asciugatrice. L’acqua condensata che si congela nella pompa e nel tubo può causare danni. - ATTENZIONE: Non è possibile installare una lavatrice sopra un’asciugatrice. Fare attenzione alle seguenti avvertenze per il posizionamento dell’asciugatrice sopra una lavatrice. - ATTENZIONE: L’asciugatrice può essere posizionata solo sopra a lavatrici di capacità uguale o superiore. - Per utilizzare l’asciugatrice sopra una lavatrice, un elemento di ssaggio deve essere collocato tra i due prodotti (NON INCLUSO). Il ssaggio deve essere montato da un fornitore di servizi autorizzato. - Posizionare i prodotti su un pavimento solido con capacità di carico. Dichiarazione di conformità CE Dichiariamo che i nostri prodotti sono conformi alle direttive, decisioni e regolamenti europei pertinenti e ai requisiti elencati nelle norme di cui sopra.

1. Cavo di alimentazione

2. Serbatoio di condensazione

4. Guarnizione della porta

5. Struttura principale

6. Pannello di controllo

7. Sportello dell’oblò

8. Chiusura dello sportello

9. Filtro lanugine/pelucchi

10. Griglia di ventilazione

11. Protezione del ltro del condensatore

NOTA: Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all’apparecchio.

- Questo apparecchio ha un imballaggio progettato per proteggerlo durante il trasporto. Estrarre l’apparecchio dalla scatola e rimuovere tutto il materiale presente nell’imballaggio. Conservare la scatola originale e gli altri elementi in un luogo sicuro per prevenire danni all’apparecchio qualora fosse necessario trasportarlo in futuro. Se si desidera smaltire l’imballaggio originale, assicurarsi di riciclare tutti gli elementi in modo appropriato. - Vericare che tutte le parti e i componenti siano compresi e in buono stato. Se uno di essi mancasse o non fosse in buone condizioni, contattare immediatamente il Servizio di Assistenza Tecnica uciale di Cecotec. Contenuto della scatola - Asciugatrice - Manuale di istruzioni - Non rimuovere il numero di serie del prodotto, al ne di mantenere una corretta tracciabilità dell’apparecchiatura in caso di richiesta di assistenza.BOLERO DRESSCODE DRY 8300

- Prima dell’installazione, vericare che l’asciugatrice non abbia subito danni visibili durante il trasporto. Non mettere in funzione l’asciugatrice se è danneggiata. In caso di problemi, contattare il Centro di assistenza Tecnica uciale Cecotec. - Durante il trasporto, l’angolo massimo di inclinazione dell’asciugatrice non deve superare i 45 gradi. Nel caso in cui si rovesciasse, riporla in posizione verticale per 2 ore prima di metterla in funzione. - L’asciugatrice deve essere installata in un luogo asciutto e ventilato. Evitate di installarlo in zone ad alto tasso di umidità, dove può bagnarsi o essere inuenzato dall’accumulo di vapore, come il bagno o un balcone scoperto. Evitare di installare l’unità vicino all’esposizione solare diretta. - Assicurarsi di non installare l’asciugatrice vicino ad altri apparecchi che generano calore, come fornelli, apparecchi a gas, ecc. per evitare incidenti. - Si consiglia di installare l’asciugatrice accanto o vicino alla lavatrice per facilitare l’asciugatura della biancheria dopo il lavaggio. - Evitare di installare l’asciugatrice in un luogo in cui tende ad accumularsi la polvere, poiché lo sporco in eccesso potrebbe bloccare le prese d’aria dell’apparecchio. - Rimuovere l’imballaggio dall’asciugatrice e posizionarla su una supercie piana e stabile. Non collocarlo su tappeti, moquette, supporti, ecc. - Durante l’installazione, regolare i piedini dell’asciugatrice no a renderli saldi. Non collocare oggetti che possano ridurre lo spazio tra l’asciugatrice e il pavimento, come tappeti o legno, in quanto ciò potrebbe compromettere il funzionamento dell’apparecchio. - Lasciare uno spazio minimo di 5 cm tra l’asciugatrice e la parete o altri mobili. Regolazione dei piedini di base Regolare l’angolo della base e delle gambe per garantire che l’asciugatrice sia sempre in piano e stabile. Collegamento alla rete elettrica Prima di collegare l’apparecchio, vericare quanto segue: - La tensione di rete è conforme ai parametri richiesti. - Che la presa di corrente sia compatibile con la spina dell’apparecchio. - Che la presa di corrente possa sopportare la potenza massima dell’asciugatrice. Collegamento del tubo di scarico Fig. 2 Se la posizione di installazione dell’asciugatrice consente di scaricare l’acqua di scarico accumulata direttamente nello scarico, il serbatoio può essere svuotato collegando il tubo di scarico. In questo modo, non è necessario svuotare manualmente il serbatoio di acqua condensata o rimuovere il tubo dal serbatoio.BOLERO DRESSCODE DRY 8300

1. Rimuovere il tubo di scarico e il connettore situati nel retro dell’asciugatrice.

2. Collegare l’estremità del tubo di scarico all’asciugatrice, collegare il connettore e inserire

l’altra estremità nell’ingresso dell’acqua o nel lavandino. Legenda della gura 2:

1. Tubo del serbatoio di consensazione

2. Rimuovere questo connettore

Avvertenze: - Assicurarsi che la guarnizione del tubo sia ben ssata per evitare che si scolleghi. - Una volta eettuato il collegamento, la distanza tra l’uscita dell’acqua e il terreno non deve superare 1 metro. Se il tubo è troppo lungo, è possibile tagliarlo. - Quando si scollega il tubo dall’asciugatrice, assicurarsi di farlo tirando il connettore. Se è necessario ripristinare il sistema di drenaggio originale, reinserire il connettore in posizione.

4. PREPARAZIONE DEI CAPI

Verica - Svuotare il serbatoio di acqua di condensa e rimettere il serbatoio al suo posto. - Pulire il ltro della lanugine e reinstallarlo. - Controllare se i capi necessitano di un programma di asciugatura speciale. Prima dell’asciugatura - Rimuovere tutti gli oggetti dalle tasche: monete, sabbia, chiavi, ecc. - Annodare cinture, cordoni, lacci, ecc. degli indumenti. Abbottonare i bottoni. - Non riempire eccessivamente l’asciugatrice. Dispiegare e separare i capi arrotolati prima di metterli nell’asciugatrice. - Per evitare che i bottoni dei capi d’abbigliamento facciano rumore quando vengono colpiti dal cestello, capovolgere i capi o metterli al rovescio nell’asciugatrice. - Nel caso di capi delicati, si consiglia di utilizzare un sacchetto o una rete per proteggere il tessuto durante l’asciugatura. Consigli pratici per asciugare il bucato - Centrifugare accuratamente la biancheria in lavatrice prima di metterla nell’asciugatrice. L’utilizzo di una velocità di centrifuga più elevata accorcia la durata del ciclo di asciugatura e riduce il consumo energetico. - Per accelerare il processo di asciugatura, scuotere il bucato prima di metterlo nell’asciugatrice.BOLERO DRESSCODE DRY 8300

ITALIANO - Evitare di sovraccaricare l’asciugatrice. - Pulire periodicamente il cestello e il ltro per lanugine con un panno leggermente umido. - Pulire regolarmente la griglia del ltro del condensatore. - Il ltro della lanugine deve essere completamente asciutto prima di essere reinserito nell’asciugatrice. - Per un’asciugatura uniforme, suddividere la biancheria in base al tipo di tessuto e selezionare un programma di asciugatura adeguato. Per evitare di danneggiare i capi, seguire le istruzioni di asciugatura riportate sulle etichette dei capi per sapere quali programmi sono adatti a quali tessuti. - Non asciugare in asciugatrice i tessuti che sono stati sottoposti a un processo di apprettatura. Lo strato di appretto, che contribuisce a irrigidire il tessuto, riduce il risultato dell’asciugatura. - Assicurarsi che le bocchette di ventilazione non siano ostruite o bloccate. - Con il calore dell’asciugatrice, i capi possono apparire più umidi che a temperatura ambiente. Si raccomanda di non asciugare eccessivamente gli indumenti. Attenzione: - Questo apparecchio è destinato all’uso domestico. Utilizzare l’asciugatrice in base ai programmi di asciugatura consigliati e alla capacità massima di carico. - Non asciugare in asciugatrice i capi in tessuti ni, come la seta o i materiali sintetici, poichè si danneggiano e si sgualciscono facilmente. Portata massima consigliata Bucato Peso del carico asciutto (g) Cappotti di tessuti misti 800 Giacche 800 (cotone) Abiti da lavoro 1120 (cotone) Camicie 300 (cotone) Maglioni 180 (cotone) Pigiami 200 Jeans 500 Biancheria intima 70 (cotone) Calzini 30 (tessuti misti) Asciugamani e piumini 900 (cotone) Lenzuola 600 (cotone)BOLERO DRESSCODE DRY 8300

Pannello di controllo Fig. 3

1. Icona touch On/O: premere questo pulsante per accendere e spegnere l’asciugatrice.

2. Icona touch Avvio/Pausa: questo pulsante consente di avviare il programma di asciugatura

selezionato. Mentre l’asciugatrice è in funzione, premere questa icona per interrompere il programma.

3. Icona touch funzione Delay Start (avvio ritardato)

4. Icona Touch Funzione Stiratura Facile (Antipieghe)

5. Funzione KidLock (blocco di sicurezza per bambini)

6. Icona touch Tempo di asciugatura

7. Icona touch funzione livello di asciugatura

8. Icona touch Funzione Silence

9. Display: mostra lo stato di funzionamento dell’asciugatrice.

10. Spia del livello di asciugatura elevato

11. Spia del livello di asciugatura medio

12. Spia del livello di asciugatura standard

13. Spia di Delay Start (avvio ritardato)

14. Spia luminosa della funzione Silence

15. Spia di avvertenza del serbatoio pieno

16. Spia della funzione Stiratura facile (Antipieghe)

17. Spia della funzione KidLock (blocco bambini)

18. Spia di avviso per la pulizia del ltro

19. Spia del tempo di asciugatura

20. Selettore dei programmi

5. Programma di asciugatura

Programma EU01_100472 / 100473 EU01_100474 / EU01_100475 Descrizione Mix (Misto) 4 4 Per l’asciugatura di capi in cotone e sintetici. Synthetics (Sintetici)

Per l’asciugatura di tessuti in bra sintetica Cotton (cotone) 8 9 Per l’asciugatura di capi in cotone Shirts (camicie) 2 2 Per asciugare le camicie Jeans 3 3 Per l’asciugatura di capi in jeansBOLERO DRESSCODE DRY 8300

ITALIANO Asciugamani 3 3 Per asciugare asciugamani BabyCare (Cura dei bambini) 1 1 Per asciugare i vestiti dei bambini Delicate (Capi delicati) 4 4 Per asciugare tessuti delicati e leggeri Underwear (Biancheria intima) 1 1 Per asciugare biancheria intima Quick Dry (Asciugatura rapida)

Per carichi di capi di piccole dimensioni Steam (Lapore) 1 1 Wool (Lana) 1 1 Per l’asciugatura di capi di lana Down (piume) 3 3 Per l’asciugatura di cappotti in piuma o piumoni in piumino Refresh (Rinfrescare)

Per asciugare il bucato senza usare l’aria calda ed eliminare i cattivi odori. Sports (Capi sportivi) 2 2 Per asciugare capi sportivi Bedding (Biancheria da letto) - - Per asciugare la biancheria da letto Attenzione: - I programmi di cui sopra sono solo raccomandazioni per l’uso. Gli utenti possono selezionare i programmi di asciugatura più adatti alle loro esigenze. - Il tempo di asciugatura eettivo del programma può variare a seconda della temperatura e dell’umidità dell’ambiente, del tipo di tessuto, del peso del carico e del grado di umidità residua della biancheria dopo la centrifuga. - Prima di mettere il bucato nell’asciugatrice, leggere l’etichetta del capo e vericare se è adatto all’asciugatura in asciugatrice. - Se si devono asciugare capi di piccole dimensioni, si consiglia di selezionare un programma a tempo che consenta di regolare il tempo di asciugatura. - Se la biancheria non è stata asciugata completamente, è possibile selezionare un programma temporizzato per continuare ad asciugarla. Si noti che quando si seleziona un programma a tempo, i sensori di umidità non rileveranno automaticamente l’umidità residua del carico.BOLERO DRESSCODE DRY 8300

ITALIANO - Quando si asciugano tessuti di grandi dimensioni, come lenzuola e tende, è possibile che si accumulino durante il processo di asciugatura. Interrompere il programma, scuotere la biancheria e reinserirla nell’asciugatrice per terminare il ciclo di asciugatura. Alcuni capi più spessi e pesanti (jeans, asciugamani grandi, ecc.) sono più dicili da asciugare a causa delle caratteristiche del tessuto. - Prima di mettere le giacche o i cappotti imbottiti di piuma nell’asciugatrice, assicuratevi di girarli a rovescio.

5.2 Funzioni di asciugatura

Livello di asciugatura - Questa funzione consente di regolare il livello di asciugatura della biancheria. Ci sono tre livelli di asciugatura; premere l’icona touch del livello di asciugatura per passare da un livello all’altro: o H1: Questa funzione lascia la biancheria leggermente umida dopo l’asciugatura per evitare un’asciugatura eccessiva e la formazione di pieghe. o H2: Questa funzione asciuga la biancheria in modo da poterla indossare subito dopo l’asciugatura. o H3: Lasciare asciugare bene la biancheria in modo che possa essere riposta direttamente nell’armadio dopo il ciclo. - Il livello di asciugatura può essere impostato o modicato solo prima di avviare il programma di asciugatura. Tempo di asciugatura - Questa funzione consente di impostare la durata dei seguenti programmi di asciugatura: Quick Dry (Asciugatura rapida), Steam (Vapore), Wool (Lana), Down (Piumini), Refresh (Rinfrescare), Sports (Capi sportivi) e Bedding (Biancheria da letto). - Ogni pressione corrisponde a un incremento di 10 minuti. Kid Lock - blocco di sicurezza per bambini - Questa funzione consente di bloccare il pannello di controllo dell’asciugatrice per evitare che i bambini utilizzino l’apparecchio in modo improprio o accidentale. Per attivare il blocco bambini, seguire la procedura indicata di seguito:

1. Per accendere la macchina, premere l’icona touch di accensione/spegnimento.

2. Selezionare un programma di asciugatura.

3. Poi premere l’icona touch Avvio/Pausa per iniziare l’asciugatura.

4. Per attivare o disattivare il blocco per bambini, tenere premute le icone dell’inizio ritardato

e della funzione Antipieghe allo stesso tempo per 3 secondi. Attenzione: Quando la funzione KidLock - Blocco per bambini, è attivata, tutte le icone del pannello sono bloccate (tranne l’icona touch On/O). Per poter utilizzare l’asciugatrice, disattivare innanzitutto il blocco di sicurezza per bambini.BOLERO DRESSCODE DRY 8300

ITALIANO Funzione Silence Questa icona touch consente di attivare o disattivare il segnale acustico emesso dall’asciugatrice al termine del programma di asciugatura. Funzione di Stiratura Facile - Antipieghe Se non si rimuove la biancheria al termine del programma di asciugatura, la funzione Stiratura facile si attiva automaticamente per evitare che la biancheria si sgualcisca. Questa funzione fa ruotare il cestello a intervalli regolari per 120 minuti. Funzione Delay Start (Avvio ritardato) Questa funzione consente di ritardare l’avvio del programma di asciugatura. Una volta selezionato il programma, premere l’icona touch Avvio ritardato per impostare l’ora di inizio del ciclo di asciugatura. L’ora di inizio viene visualizzata sul display. Allo scadere di questo tempo, il programma selezionato viene eseguito automaticamente e il tempo di asciugatura rimanente viene visualizzato sul display. Funzionamento dell’asciugatrice Attenzione: Prima di utilizzare l’asciugatrice, accertarsi che sia stata installata correttamente secondo le istruzioni di installazione.

1. Preparazione dell’asciugatrice

1. Scollegare l’asciugatrice.

2. Caricare la biancheria nel cestello.

3. Chiudere lo sportello dell’oblò.

Attenzione: Prima di mettere il bucato nell’asciugatrice, assicuratevi di centrifugarlo bene in lavatrice.

2. Avvio del ciclo di lavaggio

1. Per accendere la macchina, premere l’icona touch di accensione/spegnimento.

2. Selezionare un programma di asciugatura.

3. Se necessario, selezionare una funzione aggiuntiva.

4. Poi premere l’icona touch Avvio/Pausa per iniziare l’asciugatura.

3. Fine del programma

Fig. 4 Quando il programma di asciugatura è terminato, l’asciugatrice emette un segnale acustico e sul display appare “END”.

1. Aprire lo sportello e tirare fuori il bucato.BOLERO DRESSCODE DRY 8300

2. Rimuovere il serbatoio della condensa.

3. Svuotare l’acqua residua dall’interno del serbatoio.

4. Pulire il ltro della lanuggine.

5. Scollegare l’asciugatrice.

Avvertenze: Se si utilizza una spina con interruttore, premere direttamente quest’ultimo per spegnere l’apparecchio. Se è stata attivata la funzione Silenzio, l’asciugatrice non emette alcun segnale acustico al termine del programma.

Fig. 5 Per garantire la ventilazione durante il processo di asciugatura, il ltro della lanugine deve essere pulito prima e dopo ogni ciclo.

1. Aprire lo sportello di carico.

2. Rimuovere il ltro dal vano.

3. Aprire il vano del ltro.

4. Pulire la lanugine con un panno umido.

Attenzione: Il ltro deve essere rimesso in posizione dopo la pulizia.

2. Pulizia dell’esterno dell’asciugatrice

Pulire la supercie dell’asciugatrice con un panno morbido e pulito. Non spruzzare acqua direttamente sull’asciugatrice, non utilizzare solventi, detergenti, parana, oli volatili, alcol, ecc. per pulirla. Le parti particolarmente sporche possono essere pulite con un panno morbido inumidito con acqua saponata.

3. Pulizia del cestello

In caso di funzionamento prolungato, l’interno del cestello può ricoprirsi di depositi di calcare non visibili a occhio nudo. La formazione di calcare è dovuta alla durezza dell’acqua e ai residui di detersivo. Per questo motivo, la parete interna del cestello deve essere pulita regolarmente con un panno umido.

4. Svuotamento del deposito di condensazione

Fig. 6 Mentre l’asciugatrice è in funzione, il vapore si condensa e l’acqua si accumula nel serbatoio di condensa. Per svuotare il serbatoio della condensa, seguire la procedura indicata di seguito:BOLERO DRESSCODE DRY 8300

1. Rimuovere il serbatoio della condensa. Una volta rimosso, assicurarsi di mantenerlo in

posizione orizzontale per evitare la fuoriuscita di acqua.

2. Scaricare l’acqua di condensa e rimettere il serbatoio al suo posto.

Attenzione: L’acqua di condensa non deve essere bevuta o utilizzata per la preparazione dei cibi. Dopo ogni ciclo di asciugatura, si raccomanda di svuotare il serbatoio dell’acqua di condensa.

5. Pulizia del ltro del condensatore

Fig. 7 Per ottenere risultati ottimali di asciugatura, pulire regolarmente il ltro del condensatore. Vericare di aver scollegato l’apparecchio prima di pulirlo. Per pulire il ltro del condensatore, seguire la procedura indicata di seguito:

1. Aprire la protezione inferiore per accedere al ltro del condensatore.

2. Ruotare i tre fermi per sbloccare il condensatore e rimuoverlo.

3. Rimuovere il ltro condensatore.

4. Pulire la lanugine accumulata dal ltro.

5. Rimettere il ltro in posizione.

Attenzione: Non utilizzare oggetti appuntiti per pulire il ltro del condensatore, in quanto potrebbero danneggiarlo.

7. RISOLUZIONE DEI PROBLEMI

Indicatori di avviso Codici di errore Problema Soluzione Serbatoio di condensazione pieno. Svuotare il serbatoio della condensa.

Guasto della pompa di scarico o del sensore di livello dell’acqua. Contattare il Servizio di Assistenza Tecnica uciale di Cecotec.

Guasto del sensore di temperatura. Contattare il Servizio di Assistenza Tecnica uciale di Cecotec.BOLERO DRESSCODE DRY 8300

Guasto del sensore di temperatura. Contattare il Servizio di Assistenza Tecnica uciale di Cecotec. DOP L’oblò non è chiuso correttamente. La chiusura dello sportello è danneggiata. Chiudere correttamente lo sportello. Contattare il Servizio di Assistenza Tecnica uciale di Cecotec. Il pannello di controllo non si illumina. Vericare che non si sia prodotta un’interruzione di corrente e che il cavo di alimentaione non sia danneggiato. Vericare di aver premuto il tasto di accensione/spegnimento. L’asciugatrice non parte. Vericare che la porta sia chiusa correttamente. Assicurarsi di aver premuto l’icona touch di selezione del programma e quella di Accensione/pausa. Lo sportello di carico si apre da solo. Assicurarsi di chiudere lo sportello facendo pressione. Vericare che il carico di biancheria non superi la capacità massima consigliata. Il bucato esce bagnato o il ciclo di asciugatura richiede molto tempo. Pulire il ltro della lanuggine. Selezionare un programma di asciugatura adeguato. Assicurarsi che le bocchette di ventilazione non siano ostruite o bloccate. Attenzione: Qualsiasi intervento di riparazione deve essere eseguito da un tecnico professionista qualicato. Prima di contattare il Centro di assistenza Cecotec, consultare le seguenti tabelle di risoluzione dei problemi e vericare se è possibile risolvere il problema da soli.

8. SPECIFICHE TECNICHE

È possibile accedere al database dei prodotti in cui sono memorizzate le informazioni del proprio modello scansionando il codice QR (che si trova anche sull›etichetta energetica).BOLERO DRESSCODE DRY 8300

ITALIANO Codice prodotto EU01_100472 EU01_100473 Modello Bolero Dresscode Dry

Bolero Dresscode Dry 8300 Steel Codice QR Capacità di carico massima (Kg) 8.0 8.0 Voltaggio (V) 220 - 240 220 - 240 Frequenza (Hz) 50 Hz 50 Hz Potenza nominale di ingresso (W) 700 700 Peso netto approssimativo (Kg) 45 45 Peso lordo approssimativo (Kg) 50 50 Dimensioni approssimative del prodotto (mm) 598 x 652 x 845 598 x 652 x 845 Dimensioni approssimative della confezione (mm) 682 x 722 x 890 682 x 722 x 890 Tipo di refrigerante R290 R290 Carica di refrigerante (g) 100 100 Grado di protezione IPX4 IPX4 Classe di ecienza energetica Clase A++ Clase A++BOLERO DRESSCODE DRY 8300

ITALIANO Codice prodotto EU01_100474 EU01_100475 Modello Bolero Dresscode Dry

Bolero Dresscode Dry 9300 Steel Codice QR Capacità di carico massima (Kg) 9.0 9.0 Voltaggio (V) 220 - 240 220 - 240 Frequenza (Hz) 50 50 Potenza nominale di ingresso (W) 700 700 Peso netto approssimativo (Kg) 45 45 Peso lordo approssimativo (Kg) 50 50 Dimensioni approssimative del prodotto (mm) 598 x 652 x 845 598 x 652 x 845 Dimensioni approssimative della confezione (mm) 682 x 722 x 890 682 x 722 x 890 Tipo di refrigerante R290 R290 Carica di refrigerante (g) 100 100 Grado di protezione IPX4 IPX4 Classe di ecienza energetica A++ A++ PARAMETRO EU01_100472 / EU01_100473 EU01_100474 / EU01_100475 UNITÀ VALORE VALORE

dry 1,86 1,96 kWh/ciclo di asciugatura

ITALIANO Consumo di energia in modalità O

0,36 0,48 W Consumo di energia in modalità On

83 83 % Livello di potenza sonora (L

70 70 dB Durata modalità <On>

2 2 min Consumo energetico accumulato in modalità “spento” (Wo) 50 80 mWh Consumo energetico accumulato in modalità “spento” (Wo) 50 80 mWh Il <programma normale per cotone> utilizzato a pieno carico e a carico parziale è il programma di asciugatura normale a cui si fa riferimento nelle informazioni sull’etichetta e nella scheda;BOLERO DRESSCODE DRY 8300

ITALIANO questo programma è adatto all’asciugatura di tessuti di cotone con un tasso di umidità normale ed è il programma più eciente dal punto di vista energetico per il cotone. Classe di ecienza energetica della condensazione B in una scala G (meno eciente) a A (più eciente) Si tratta di un’asciugatrice automatica a condensazione. Per i riferimenti EU01_100472 / EU01_100473: Consumo di energia 236 kWh all’anno, basato su 160 cicli di asciugatura del programma cotone normale a pieno carico e a carico parziale, e sul consumo delle modalità a basso consumo. Il consumo eettivo di energia per ciclo dipende da come viene usato l’apparecchio. Per i riferimenti EU01_100474 / EU01_100475: Consumo di energia 242,4 kWh all’anno, basato su 160 cicli di asciugatura del programma cotone normale a pieno carico e a carico parziale, e sul consumo delle modalità a basso consumo. Il consumo eettivo di energia per ciclo dipende da come viene usato l’apparecchio. Le speciche tecniche possono cambiare senza previa notica per migliorare la qualità del prodotto. Fabbricato in Cina | Progettato in Spagna

9. RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Questo simbolo indica che, in conformità con le normative vigenti, il prodotto e/o le pile/batterie devono essere smaltiti separatamente dai riuti domestici. Quando questo prodotto raggiunge la ne della sua vita utile, è necessario rimuovere le pile/batterie/accumulatori e portarlo in un punto di raccolta designato dalle autorità locali. Per informazioni dettagliate su come smaltire correttamente le apparecchiature elettriche ed elettroniche e/o le pile/batterie, il consumatore dovrà contattare le autorità locali. Il rispetto di queste linee guida aiuterà a proteggere l’ambiente.

10. GARANZIA E SUPPORTO TECNICO

Cecotec sarà responsabile nei confronti dell’utente nale o del consumatore per qualsiasi difetto di conformità esistente al momento della consegna del prodotto nei termini, condizioni e scadenze stabilite dalla normativa vigente. Si raccomanda che le riparazioni siano eettuate da personale specializzato. Se si riscontra un problema con il prodotto o in caso di dubbi, si prega di contattare il Servizio di Assistenza Tecnica uciale di Cecotec al numero +34 96 321 07 28.BOLERO DRESSCODE DRY 8300

I diritti di proprietà intellettuale dei testi di questo manuale appartengono a CECOTEC INNOVACIONES, S.L. Tutti i diritti riservati. Il contenuto di questa pubblicazione non può essere, in tutto o in parte, riprodotto, archiviato in un sistema di recupero, trasmesso o distribuito con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o simile) senza la previa autorizzazione di CECOTEC INNOVACIONES, S.L.BOLERO DRESSCODE DRY 8300
