MANUALE UTENTE Havasia UV 6 Klarstein

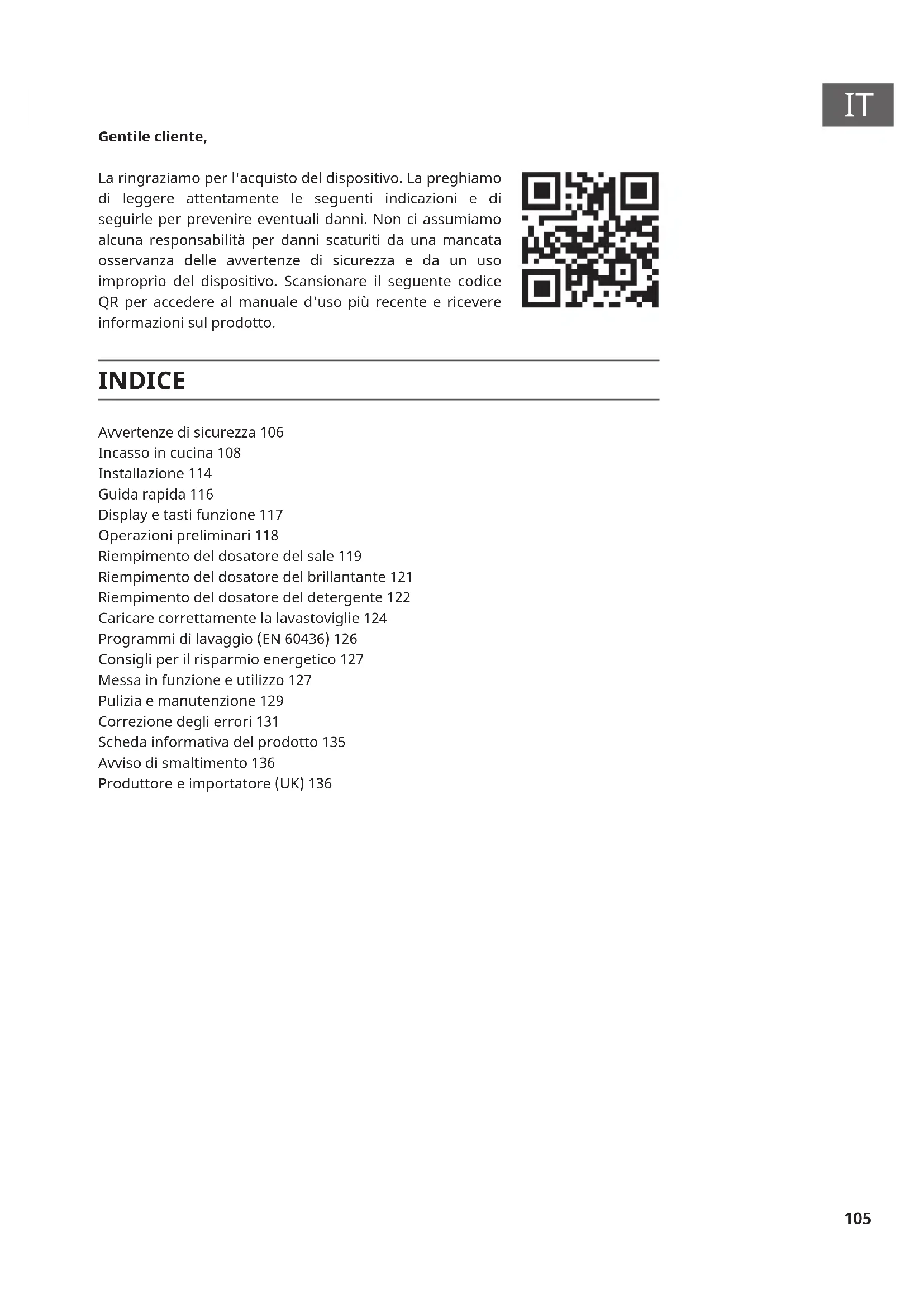

Gentile cliente, La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 106 Incasso in cucina 108 Installazione 114 Guida rapida 116 Display e tasti funzione 117 Operazioni preliminari 118 Riempimento del dosatore del sale 119 Riempimento del dosatore del brillantante 121 Riempimento del dosatore del detergente 122 Caricare correttamente la lavastoviglie 124 Programmi di lavaggio (EN 60436) 126 Consigli per il risparmio energetico 127 Messa in funzione e utilizzo 127 Pulizia e manutenzione 129 Correzione degli errori 131 Scheda informativa del prodotto 135 Avviso di smaltimento 136 Produttore e importatore (UK) 136106

AVVERTIMENTO Pericolo di esplosione! In certe condizioni, del gas idrogeno può formarsi in un sistema di acqua calda che non è stato usato per più di due settimane. L'IDROGENO È ALTAMENTE ESPLOSIVO! Se la lavastoviglie non è stata utilizzata per molto tempo, aprire tutti i rubinetti dell'acqua calda e lasciare scorrere l'acqua per qualche minuto prima di procedere all'uso. Questo permette di eliminare l'idrogeno accumulatosi nell'impianto. Poiché il gas può inammarsi, evitare le amme libere e non fumare durante questo periodo.

• Non tirare con forza lo sportello. Non sedersi o stare in piedi sulla porta e sul cestello della lavastoviglie.

• Non toccare l'elemento riscaldante della lavastoviglie durante o subito dopo l'uso.

• Non avviare la lavastoviglie nché la porta non è ben chiusa.

• Aprire la porta con molta attenzione durante il funzionamento e fare attenzione che l'acqua non spruzzi addosso.

• Non mettere niente di pesante sulla porta aperta, dato che ciò potrebbe causare il ribaltamento della lavastoviglie in avanti.

• Assicurarsi che eventuali oggetti di plastica non entrino in contatto con l'elemento riscaldante durante il funzionamento.

• Assicurarsi che la vaschetta del detersivo sia vuota dopo il ciclo di lavaggio.

• Lavare solo gli articoli di plastica lavabili in lavastoviglie e contrassegnati di conseguenza.

• Usare solo detersivi e brillantanti adatti alla lavastoviglie. Non usare sapone, prodotti detergenti o detersivi per il bucato a mano.

• L'alimentazione elettrica dell'edicio deve includere un interruttore principale con una distanza di contatto di almeno 3 mm tra ogni polo per consentire l'interruzione del circuito in caso di guasto.

• Tenere i bambini lontani dal detersivo e dal brillantante e assicurarsi che non prendano detersivo dallo sportello aperto.

• Assicurarsi che i bambini non giochino con il dispositivo.

• I bambini, le persone con limitate capacità siche, psichiche e sensoriali possono utilizzare l´apparecchio solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d´uso e sulle procedure di sicurezza.

• I detersivi per lavastoviglie sono fortemente alcalini. Se vengono inghiottiti, possono provocare un'intossicazione. Evitare qualsiasi contatto con la pelle o gli occhi e tenere i bambini lontano dalla lavastoviglie quando lo sportello è aperto.107

• Non lasciare lo sportello permanentemente aperto in modo che nessuno ci inciampi.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da un tecnico qualicato.

• Smaltire i materiali di imballaggio in modo appropriato.

• Durante l'installazione, assicurarsi che il cavo di alimentazione non venga eccessivamente piegato o schiacciato.

• Non giocare con gli elementi di controllo.

• Quando si collega il dispositivo, usare tubi nuovi e smaltire quelli vecchi.

• Assicurarsi che nessun tappeto blocchi le aperture sul lato inferiore.

• Usare la lavastoviglie solo per lo scopo per cui è stata progettata.

• Usare la lavastoviglie solo in locali interni.

• La lavastoviglie non è adatta per un uso commerciale, ma solo domestico e in ambienti simili. ATTENZIONE Pericolo di lesioni! Quando si carica la lavastoviglie, assicurarsi di posizionare gli oggetti appuntiti in modo da non danneggiare la guarnizione dello sportello. I coltelli alati devono essere messi nel cestello delle posate con il manico rivolto verso l'alto. Coltelli e altri oggetti con la punta alata devono essere messi nel cestello delle posate con la punta rivolta verso il basso o in posizione orizzontale. AVVERTIMENTO Pericolo di soffocamento! I bambini potrebbero ferirsi con i materiali di imballaggio e con vecchi elettrodomestici. Quando si smaltisce il vecchio dispositivo, assicurarsi di tagliare il cavo di alimentazione e rendere inutilizzabile la serratura dello sportello.108

Connessione alla rete elettrica Non usare una prolunga o un adattatore. Assicurarsi che la presa sia dotata di messa a terra e che sia conforme alle normative locali. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella indicata. Se la spina non è adatta alla presa, farla sostituire da un tecnico specializzato. Montaggio senza rivestimento dello sportello Punti di passaggio su entrambi i lati per l'alimentazione, l'ausso e lo scarico dell'acqua Luogo di installazione109

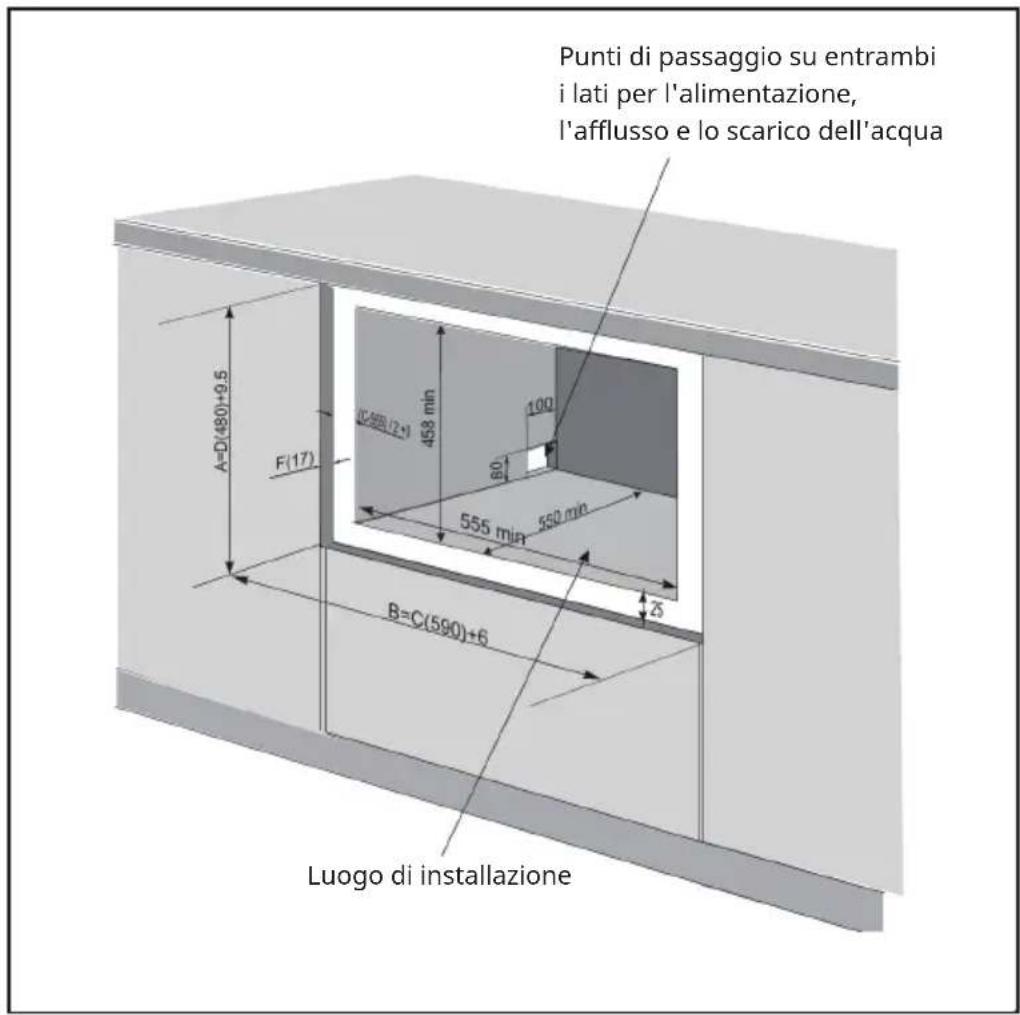

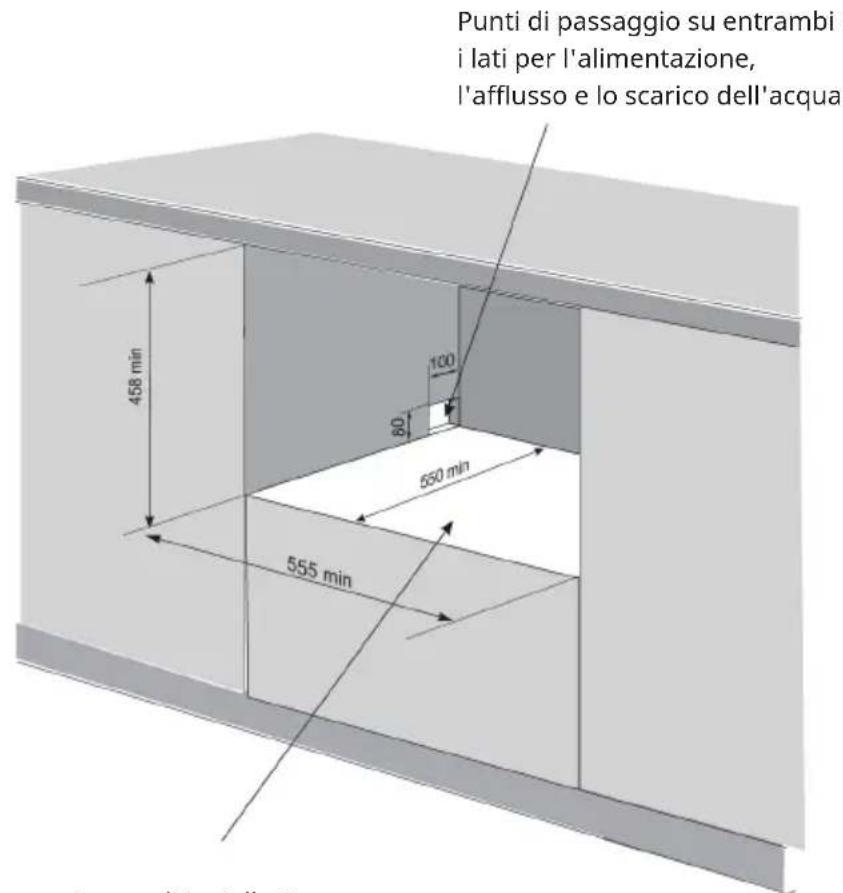

Montaggio con rivestimento dello sportello Punti di passaggio su entrambi i lati per l'alimentazione, l'ausso e lo scarico dell'acqua Luogo di installazione110

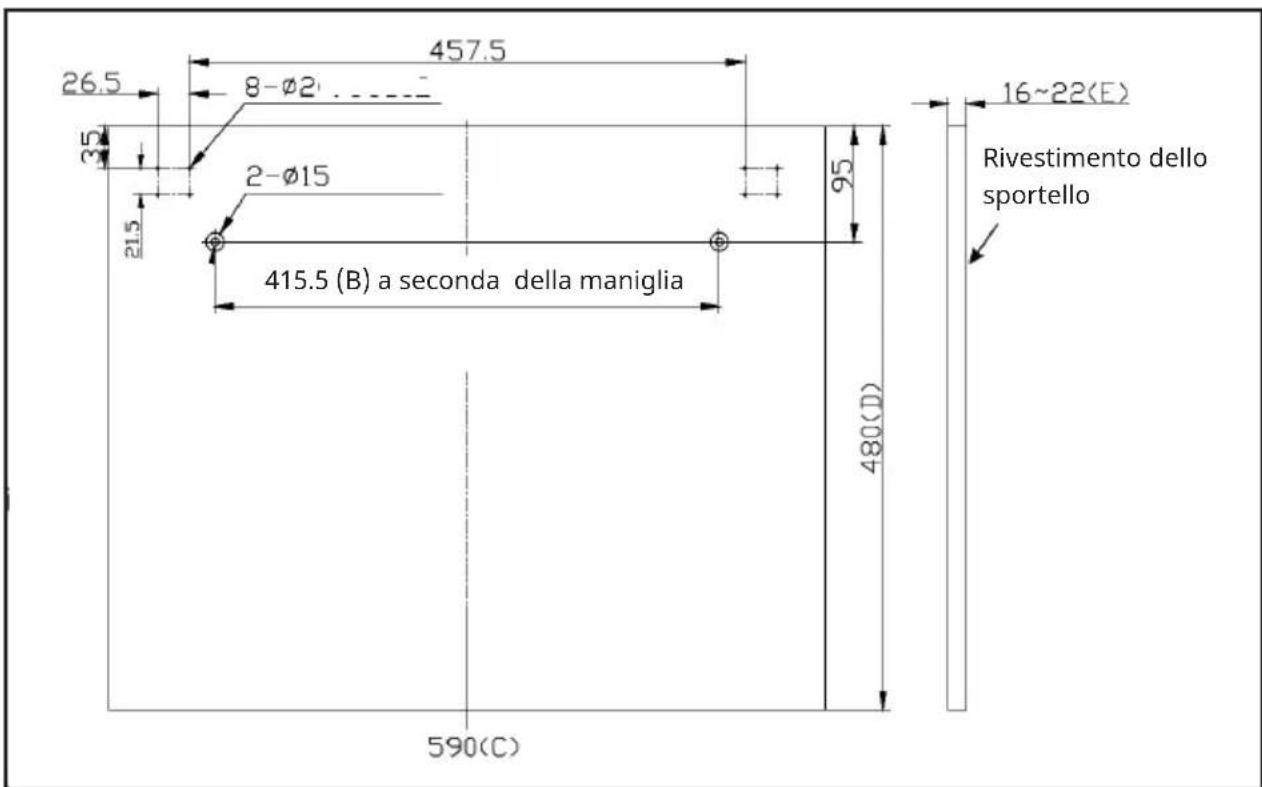

Rivestimento dello sportello

• Il peso del rivestimento dello sportello deve essere di minimo 3 kg e massimo 4 kg.

• Le dimensioni A e B dipendono dalla maniglia.

• Le misure C, D ed E dipendono dall'ambiente circostante.

• L'intervallo per la dimensione E è di 16-22 mm. Rivestimento dello sportello

415.5 (B) a seconda della maniglia111

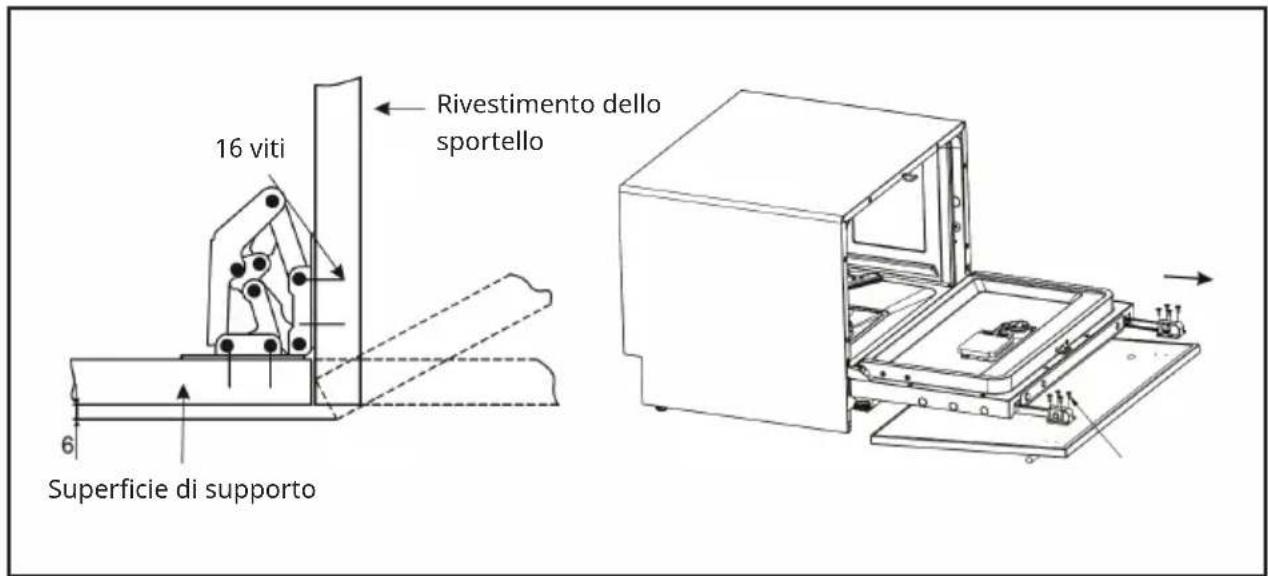

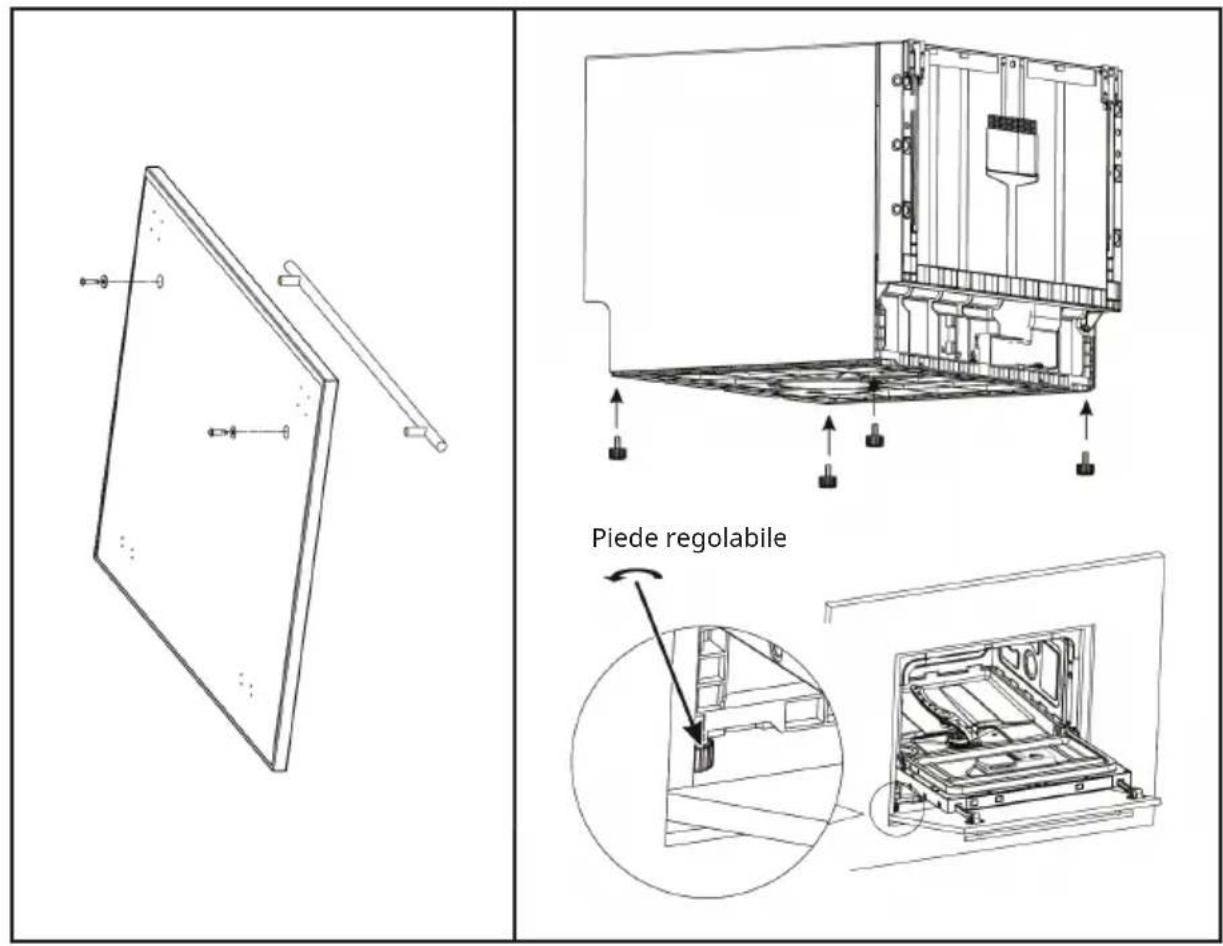

Installazione del rivestimento dello sportello (se necessario) Piede regolabile112

Inserire la lavastoviglie nell'apertura, ma non completamente. Allineare prima i piedi con la supercie di appoggio e poi posizionare il dispositivo completamente all'interno. Pannello113

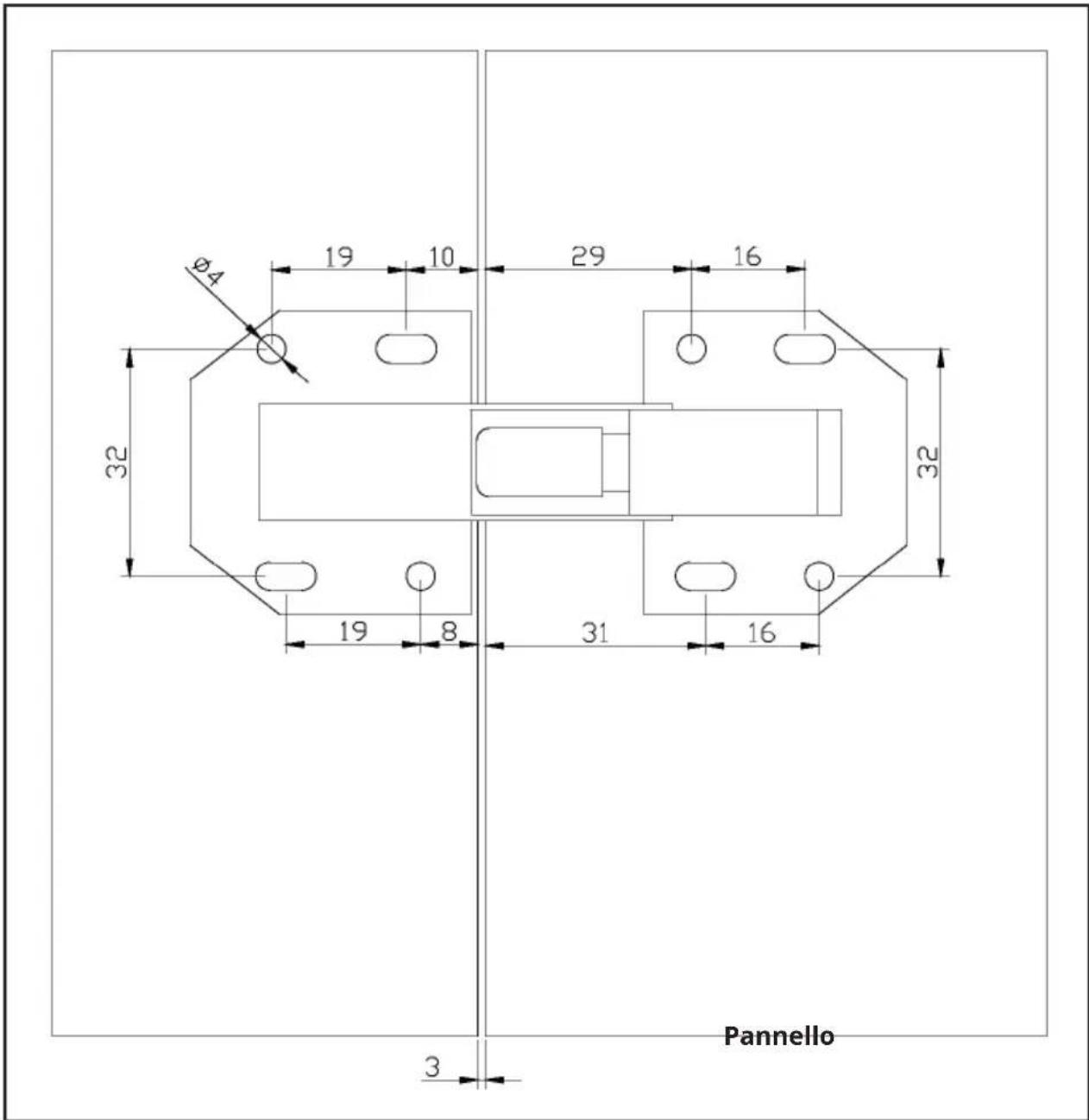

Procedere come nell'immagine sottostante. Per prima cosa, montare le cerniere tra il supporto dell'armadio e il rivestimento dello sportello con un totale di 16 viti. Rivestimento dello sportello 8 viti Supercie di supporto 16 viti114

INSTALLAZIONE Preparazione

• Posizionare il dispositivo in prossimità di un punto di ausso o scarico dell'acqua e di una presa di corrente.

• Assicurarsi che i tubi e la spina siano sempre accessibili. Posizionare il dispositivo Posizionare il dispositivo nel luogo desiderato. La parte posteriore deve essere rivolta verso la parete e i lati verso l'armadio per l'incasso o una parete. La lavastoviglie è dotata di uno scarico dell'acqua che può essere fatto passare a destra o a sinistra per facilitare l'installazione. Connessione alla rete elettrica Non usare una prolunga o un adattatore. Assicurarsi che la presa sia dotata di messa a terra e che sia conforme alle normative locali. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella indicata. Se la spina non è adatta alla presa, farla sostituire da un tecnico specializzato. Collegare e rimuovere il tubo di ausso dell'acqua Utilizzare tubi nuovi per il collegamento. Non usare tubi essibili vecchi. La pressione dell'acqua deve essere compresa tra 0,04-1 MPa. Se la pressione è inferiore a questo valore, rivolgersi a un'azienda specializzata.

• Collegare il tubo di ausso: srotolare completamente il tubo di ausso di sicurezza dal supporto sul retro del dispositivo. Collegare la vite a un rubinetto dell'acqua da ¾ di pollice. Aprire completamente l'ausso d'acqua prima dell'uso.

• Rimuovere il tubo di ausso: chiudere il usso dell'acqua. Svitare il tubo di ausso dal rubinetto dell'acqua. Nota: assicurarsi che la vite sia ben stretta sul rubinetto. Se il raccordo non è mai stato usato prima o non è stato usato per molto tempo, lasciar scorrere prima un po' d'acqua nché non esce limpida dal rubinetto. Questa precauzione garantisce che la valvola di ingresso non venga intasata o danneggiata da particelle presenti nell'acqua.115

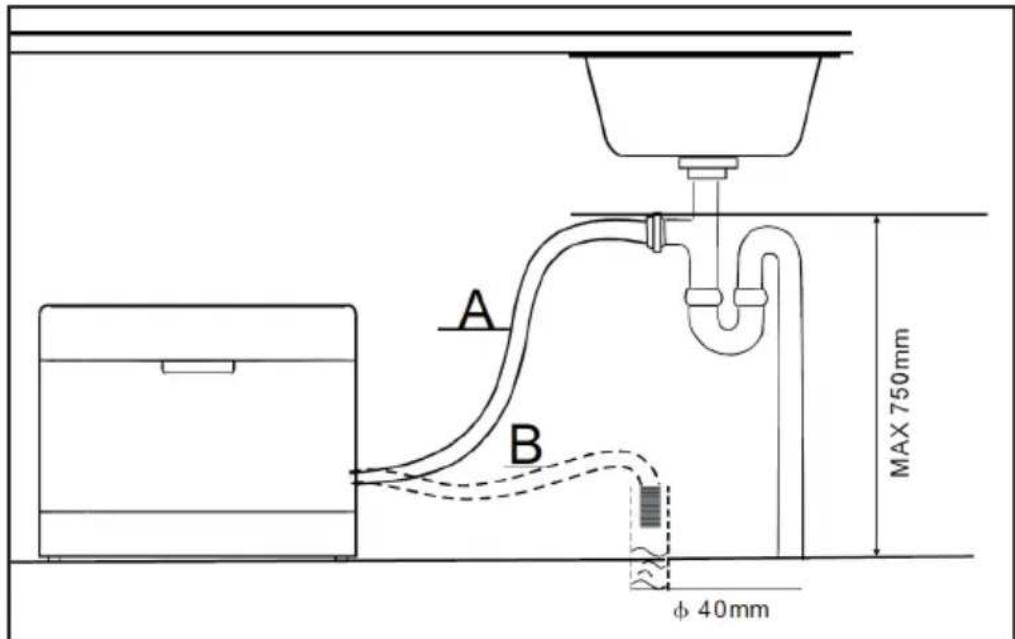

Collegare il tubo di scarico dell'acqua Inserire il tubo di scarico dell'acqua in un condotto di scarico con un diametro minimo di 4 cm o lasciarlo sospeso nello scarico. Assicurarsi che il tubo non venga piegato. Per il ssaggio, utilizzare la fascetta in dotazione. Il condotto di scarico dell'acqua (A) non deve essere più alto di 75 cm e il tubo di scarico (B) non deve essere immerso nell'acqua per evitare il riusso. Nota: ssare saldamente il tubo di scarico al condotto con la fascetta in dotazione per evitare che si muova e perda acqua. Raccogliere l'acqua di scarico Se lo scarico si trova oltre 1 metro sotto il dispositivo, non è possibile convogliare l'acqua direttamente al suo interno. In questo caso, è necessario raccogliere l'acqua di scarico in un apposito contenitore, che deve essere collocato più in basso rispetto all'uscita dell'acqua. Tubo di prolunga Se è necessario un tubo di prolunga, utilizzare una tipologia simile e assicurarsi che non sia più lungo di 4 metri. I tubi più lunghi possono inuire negativamente sulle prestazioni della lavastoviglie.116

Installare la lavastoviglie (v. capitolo INSTALLAZIONE)

Rimuovere i residui più grossi dalle stoviglie per evitare il prerisciacquo. Caricare i cestelli.

Riempire il dosatore con detersivo e brillantante. Selezionare un programma adeguato e avviare la lavastoviglie. Lato interno Lato esterno117

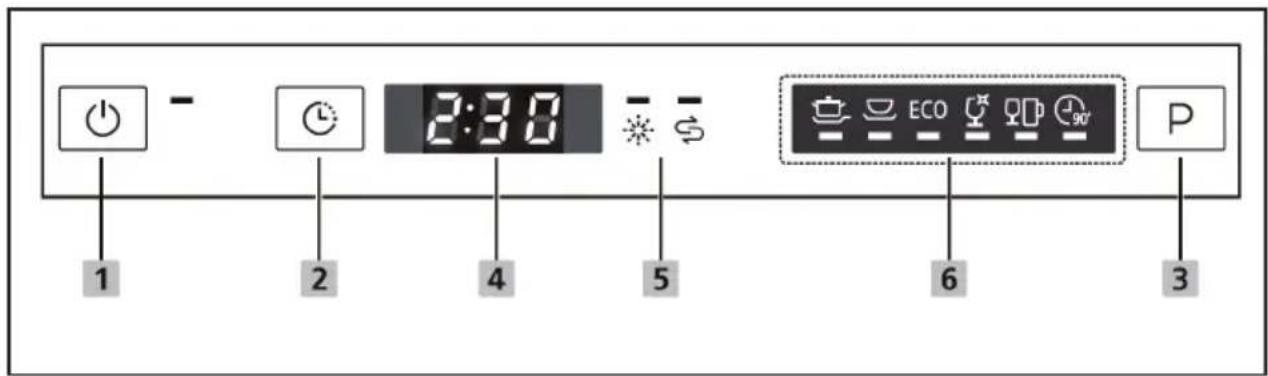

On/Off (Power) Premere questo tasto per accendere la lavastoviglie.

Ritardo Premere il tasto Ritardo per aumentare il ritardo di avvio. Ritardare l'avvio della lavastoviglie no a 24 ore con intervalli di 1 ora. Dopo aver impostato il ritardo di avvio, chiudere lo sportello.

Programma Premere questo tasto per selezionare il programma di lavaggio corrispondente. L'indicazione del programma selezionato si accende.

Display Mostra il tempo rimanente, il ritardo di avvio, i codici di errore e altre informazioni.

Spia luminosa Brillantante: quando sullo schermo compare il simbolo corrispondente, signica che il brillantante è quasi nito e deve essere rabboccato. Sale: quando sullo schermo compare questo simbolo, signica che è necessario aggiungere sale per la lavastoviglie.118

Programmi Intensivo: per pentole e padelle molto sporche e per stoviglie con residui secchi di alimenti. Universale: per carichi con un livello di sporco normale, come pentole, piatti, bicchieri e padelle poco sporche. Eco: programma standard per piatti con un normale livello di sporco. Programma ecologico, con elevato risparmio energetico e idrico. Vetro: per lo sporco leggero e i bicchieri. Stoviglie per feste: per tazze da caffè o bicchieri appena utilizzati. 90 minuti: per stoviglie con un normale livello di sporco che devono essere lavate rapidamente. OPERAZIONI PRELIMINARI Sale per lavastoviglie

• Se il modello in questione non ha un contenitore per il sale, è possibile saltare questa sezione. Usare sempre sale adatto alla lavastoviglie. Il contenitore del sale si trova sotto il vano inferiore per le stoviglie e deve essere riempito in questo modo:

• Utilizzare esclusivamente accessori adatti all'uso in lavastoviglie. Qualsiasi altro tipo di sale, in particolare quello da cucina, danneggia il contenitore. I danni causati dall'uso di sale non adatto non sono coperti dalla garanzia del produttore.

• Aggiungere il sale nel contenitore solo prima di avviare la lavastoviglie. In questo modo si evita che il sale o l'acqua salata, eventualmente traboccati, rimangano a lungo sul fondo della lavastoviglie, causandone l'usura.119

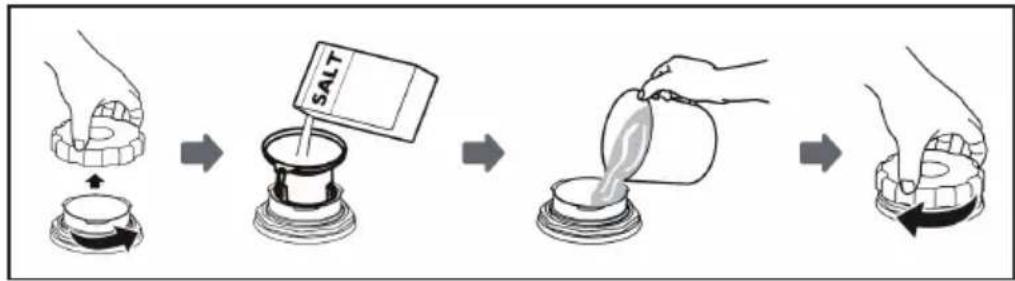

1. Rimuovere l'inserto per le stoviglie e svitare il coperchio del contenitore.

2. Inserire l'estremità inferiore dell'imbuto (in dotazione) nel foro e versare circa

3. Riempire il contenitore del sale d'acqua no al bordo prima di usare la

lavastoviglie per la prima volta. È normale che un po' d'acqua esca dal contenitore del sale.

4. Dopo il riempimento, riavvitare saldamente il coperchio sul contenitore.

5. Dopo che il contenitore è stato riempito di sale, la spia si spegne.

6. Il programma di pulizia deve essere avviato subito dopo aver riempito il

contenitore di sale. (Consigliamo di utilizzare un programma breve). In caso contrario, il sistema di ltraggio, la pompa o altri componenti del dispositivo potrebbero essere danneggiati dall'acqua salata. In questi casi, il diritto alla garanzia decade. Note importanti

• Il sale deve essere aggiunto solo quando si accende la spia corrispondente. A seconda di come si scioglie il sale, la spia può restare accesa per un certo periodo di tempo anche se il contenitore è stato riempito. Se il dispositivo non è dotato di tale spia (su alcuni modelli), è possibile stimare il momento in cui è necessario aggiungere il sale in base alla frequenza di utilizzo della lavastoviglie.

• Se il sale è fuoriuscito, avviare un programma rapido per rimuoverlo.120

Impostare la quantità di sale La lavastoviglie è progettata in modo da poter regolare la quantità di sale in base alla durezza dell'acqua utilizzata. Questo serve a ottimizzare e regolare individualmente il consumo di sale. Per regolare il consumo di sale, procedere come segue.

1. Chiudere lo sportello e accendere il dispositivo.

2. Entro 60 secondi dall'accensione, tenere premuto il tasto del programma

per più di 5 secondi per avviare la modalità di impostazione dell'addolcitore d'acqua.

3. Premere nuovamente il tasto del programma per selezionare l'impostazione

corretta in base alle condizioni locali; l'impostazione cambia nel seguente ordine: H1 > H2 > H3 > H4 > H5 > H6.

4. Se non si preme alcun tasto entro cinque secondi o se si preme il tasto di

accensione per uscire dalla modalità di impostazione, l'impostazione verrà salvata dal programma. Durezza dell'acqua Livello di durezza

(avviene dopo ogni X sequenza di programmi) Consumo di sale (grammi/ ciclo) °dH

0 - 5 0 - 9 0 - 6 0 - 0.94 H1 nessuna rigenerazione 0

¹ Livello di durezza tedesco ² Livello di durezza francese ³ Livello di durezza britannico

Livello di durezza internazionale

Il livello di durezza predenito in fabbrica è H4

Ogni ciclo con processo di rigenerazione consuma 2,0 litri di acqua in più, il consumo di energia aumenta di 0,02 kWh e la durata del programma si prolunga di 4 minuti.121

BRILLANTANTE Il brillantante viene rilasciato durante l'ultimo ciclo di lavaggio e impedisce all'acqua di formare gocce sulle stoviglie, che possono lasciare macchie e aloni. Inoltre, migliora l'asciugatura facendo scivolare via l'acqua dalle stoviglie. Questa lavastoviglie è progettata per l'uso di brillantanti liquidi. Nota: utilizzare solo brillantanti di marca per lavastoviglie. Non riempire mai il dosatore di brillantante con altre sostanze, come detersivo per lavastoviglie o detergente liquido. Si potrebbe danneggiare il dispositivo. Riempire il dosatore del brillantante Se la spia del brillantante ( ) sul pannello di controllo non è accesa, è possibile stimare la quantità osservando il colore dell'indicazione del livello accanto al coperchio. Quando il serbatoio del brillantante è pieno, l'indicazione è completamente scura. La dimensione del punto scuro diminuisce al diminuire della quantità di brillantante. Il livello del brillantante non deve mai essere inferiore a 1/4. Quando la quantità di brillantante diminuisce, le dimensioni del punto nero sull'indicazione del livello del brillantante cambiano come mostrato di seguito. Per rabboccare il brillantante

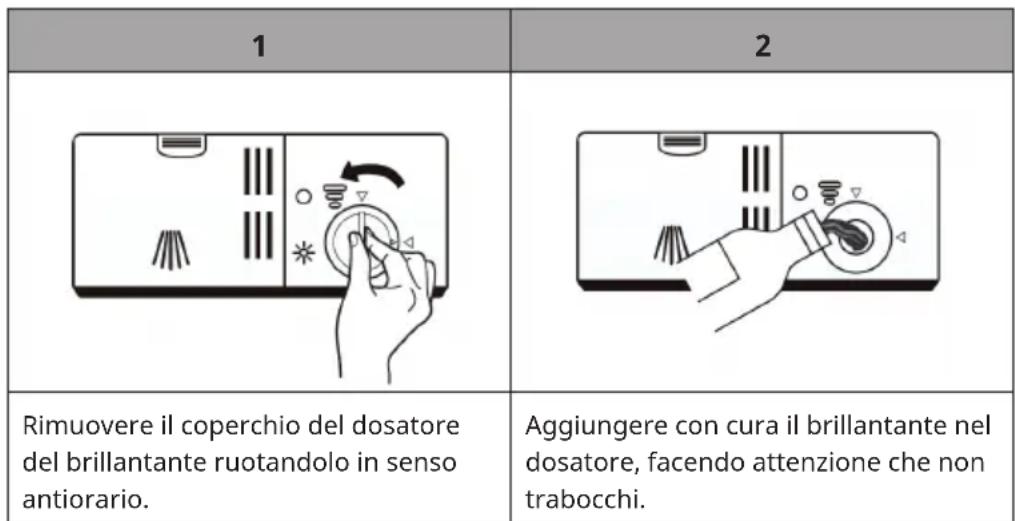

Rimuovere il coperchio del dosatore del brillantante ruotandolo in senso antiorario. Aggiungere con cura il brillantante nel dosatore, facendo attenzione che non trabocchi. Pieno 3/4 pieno 1/2 pieno 1/4 pieno Vuoto122

Nota: Asciugare il brillantante versato con un panno assorbente per evitare un'eccessiva formazione di schiuma durante il ciclo di lavaggio successivo. Chiudere il coperchio del dosatore del brillantante ruotandolo in senso orario. Impostazione della quantità corretta di brillantante Rimuovere il coperchio del dosatore del brillantante. Ruotare l'indicazione del brillantante su un numero. Più alto è il numero, più brillantante verrà utilizzato. Se le stoviglie non si asciugano bene o sono macchiate, ruotare la manopola sul numero superiore nché le stoviglie non sono prive di macchie. Ridurre il valore se le stoviglie presentano macchie biancastre. Quindi richiudere il coperchio del dosatore del brillantante.

RIEMPIMENTO DEL DOSATORE DEL

DETERGENTE I componenti chimici del detergente sono necessari per rimuovere lo sporco, frantumarlo ed eliminarlo dalla lavastoviglie. La maggior parte dei detersivi per piatti disponibili in commercio sono adatti a questo scopo. Note importanti sull’utilizzo del detersivo per piatti Utilizzare solo detergenti specicamente adatti alla lavastoviglie. Conservare il detergente in un luogo fresco e asciutto. Mettere il detersivo nel dosatore solo quando si è pronti ad avviare la lavastoviglie. AVVERTIMENTO Il detersivo per i piatti è corrosivo! Tenere il detersivo fuori dalla portata dei bambini.123

Per rabboccare il detersivo

Premere il tasto di sblocco sul dosatore per aprire il coperchio. Aggiungere il detersivo nella cavità più grande (A) per il lavaggio principale. Nel caso di stoviglie più sporche, aggiungere un po' di detersivo anche nella cavità più piccola (B) per rilasciarlo durante il prelavaggio. Nota: Rispettare le raccomandazioni del produttore riportate sulla confezione del detersivo. Chiudere il coperchio e premerlo nché non scatta in posizione.124

LAVASTOVIGLIE Stoviglie e posate inadatte Stoviglie/posate inadatte Stoviglie/posate parzialmente adatte

• Posate con manici in legno, corno o madreperla

• Stoviglie di plastica non resistenti al calore

• Vecchie posate con parti incollate che non sono resistenti al calore.

• Posate o stoviglie rivestite.

• Oggetti di stagno e rame.

• Oggetti in acciaio non inossidabile

• Stoviglie e posate di plastica

• Alcuni tipi di vetro, perché possono diventare torbidi con il tempo.

• Parti in argento e alluminio, perché possono cambiare colore con il tempo.

• Stoviglie smaltate, poiché lo smalto scompare prima se le si lava spesso. Cosa si dovrebbe tenere a mente quando si carica la lavastoviglie Rimuovere i resti di alimenti più grandi. Ammorbidire preventivamente i residui bruciati nelle padelle. Non è necessario sciacquare bene le stoviglie prima del lavaggio. Inserire gli articoli nella lavastoviglie nel modo seguente:

• Mettere tazze, bicchieri, pentole e padelle nella lavastoviglie con il lato l'interno rivolto verso il basso.

• Gli oggetti curvi vanno caricati in piedi, in modo che l'acqua possa deuire.

• Posizionare gli oggetti nel dispositivo in modo che non possano cadere.

• Assicurarsi che i bracci irroratori possano ruotare liberamente e non siano ostruiti da stoviglie o oggetti sporgenti.

• Non mettere oggetti piccoli nella lavastoviglie perché potrebbero facilmente cadere dal cestello.

• Assicurarsi che stoviglie e posate non si sovrappongano o si coprano a vicenda.

• Per evitare la rottura, i bicchieri non devono toccarsi.

• Caricare nel cestello gli oggetti più grandi e dicili da pulire.

• Gli oggetti lunghi e alati devono essere collocati orizzontalmente nel cestello per evitare lesioni.

• Per ottenere i migliori risultati, non caricare eccessivamente la lavastoviglie. Note sulla ne del programma ATTENZIONE Pericolo di ustioni! Le stoviglie sono molto calde dopo il lavaggio! Per evitare danni, attendere circa 15 minuti dalla ne del programma prima di togliere bicchieri e posate dalla lavastoviglie.125

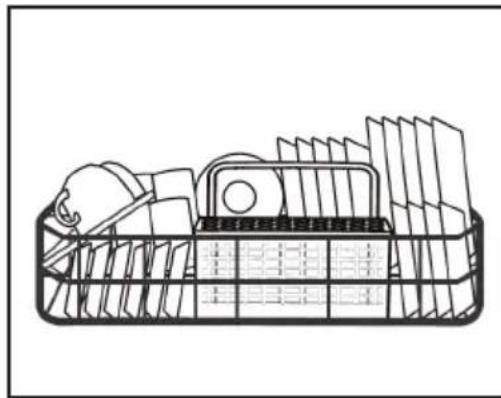

Caricare i cestelli Per migliorare la supercie e le prestazioni di lavaggio, si consiglia di posizionare il lato sporco verso il braccio irroratore. Non lasciare che le stoviglie sporgano dal fondo del cestello per evitare di bloccare il movimento del braccio irroratore. Il diametro massimo consigliato è di 19 cm per non ostruire l'apertura del dosatore. Caricare il cestello delle posate Posizionare le posate nel cestello e assicurarsi che non si tocchino.

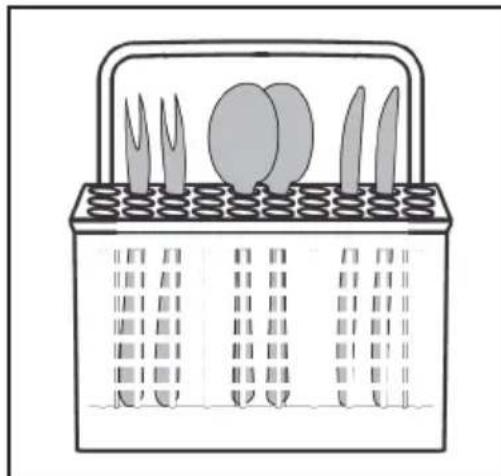

• Le posate non devono impigliarsi l'una nell'altra.

• Le posate vengono posizionate con i manici rivolti verso il basso.

• Coltelli e altri utensili potenzialmente pericolosi vengono posizionati con il manico rivolto verso l'alto. Non lasciar sporgere alcun oggetto dal fondo del cestello. Caricare sempre gli oggetti taglienti con la punta rivolta verso il basso!126

PROGRAMMI DI LAVAGGIO (EN 60436) La tabella seguente mostra quali sono i programmi più adatti a seconda della presenza di residui di alimenti e della quantità di detergente necessaria. Contiene anche diverse informazioni sui programmi. I valori di consumo e la durata del programma sono solo indicativi, tranne che per il programma ECO. Programma Ciclo di lavaggio Brillantante Prelavaggio/ Lavaggio principale Durata (min) Energia (kWh) Acqua (L) Brillantante Intensivo Prelavaggio (50°C) Lavaggio (70°C) Risciacquo Risciacquo Risciacquo (60 °C) Asciugatura 4/10 g o 1 pastiglia 135 0.790 9.6 sì Universale Prelavaggio Lavaggio (60°C) Risciacquo Risciacquo (60 °C) Asciugatura 4/10 g o 1 pastiglia 110 0.580 7.7 sì (*EN 60436) Prelavaggio Lavaggio (45 °C) Risciacquo (50 °C) Asciugatura 4/10 g o 1 pastiglia 215 0.553 6.5 sì Vetro Lavaggio (45 °C) Risciacquo Risciacquo (50 °C) Asciugatura 14 g o 1 pastiglia 70 0.400 5.8 sì Festa Lavaggio (45 °C) Risciacquo Risciacquo 14 g o 1 pastiglia 20 0.308 7.0 no 90 min. Lavaggio (65 °C) Risciacquo Risciacquo Risciacquo (60 °C) Asciugatura 12 g o 1 pastiglia

*EN 60436: in conformità alla norma EN 60436, per l'esecuzione del test è stato utilizzato il programma ECO. Il programma ECO è adatto al lavaggio di stoviglie con un livello normale di sporco ed è il programma più eciente a questo scopo in termini di consumo di energia e acqua.127

• Il programma eco è adatto al lavaggio di stoviglie con un normale livello di sporco. Considerando il consumo energetico e idrico, è il programma più eciente e viene utilizzato per controllare la conformità alla direttiva UE sulla progettazione ecocompatibile.

• Caricando la lavastoviglie no alla capacità indicata dal produttore è possibile risparmiare energia e acqua.

• Un carico errato può avere queste conseguenze: - risultati di lavaggio insoddisfacenti - danni dovuti al bloccaggio dei bracci irroratori

• Il prelavaggio a mano delle stoviglie comporta un maggiore consumo di acqua e di energia e non è consigliato.

• Lavare i piatti in una lavastoviglie domestica di solito consuma meno energia e meno acqua rispetto al lavaggio a mano, a patto che la lavastoviglie venga utilizzata secondo le indicazioni del produttore.

• I valori forniti per i programmi diversi da eco sono solo indicativi.

MESSA IN FUNZIONE E UTILIZZO

Avviare il processo di lavaggio

1. Estrarre i cestelli inferiore e superiore, riempirli con le stoviglie e spingerli di

nuovo all'interno. Si consiglia di caricare prima il cestello inferiore e poi quello superiore.

2. Aggiungere il detersivo.

3. Inserire la spina nella presa elettrica.

4. Assicurarsi che l'ausso d'acqua sia impostato sulla massima pressione.

5. Aprire lo sportello e premere il tasto Power.

6. Selezionando un programma, la spia corrispondente si accende. Chiudere lo

sportello e la lavastoviglie avvierà il programma. Cambiare programma Un programma può essere cambiato solo se il dispositivo è stato in funzione per poco tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato e la lavastoviglie potrebbe essere già piena d'acqua. In tal caso, la lavastoviglie deve essere resettata e bisogna aggiungere nuovamente detersivo nell'apposito vano. Per resettare la lavastoviglie, procedere come segue:

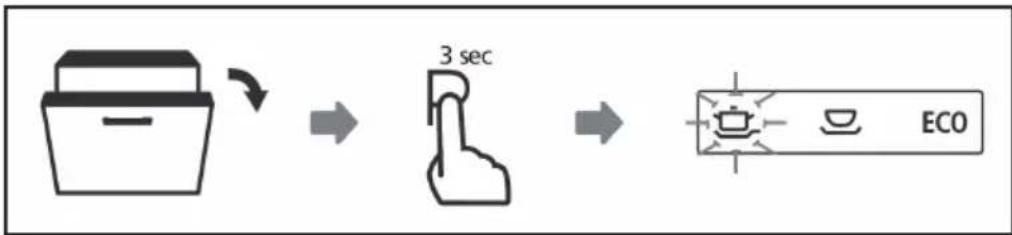

1. Aprire un po' lo sportello per fermare la lavastoviglie. Dopo che il braccio

irroratore ha smesso di funzionare, è possibile aprire completamente lo sportello.

2. Premere il tasto del programma per più di tre secondi per accedere alla

modalità di selezione del programma.

3. È possibile modicare il programma in base all'impostazione del ciclo

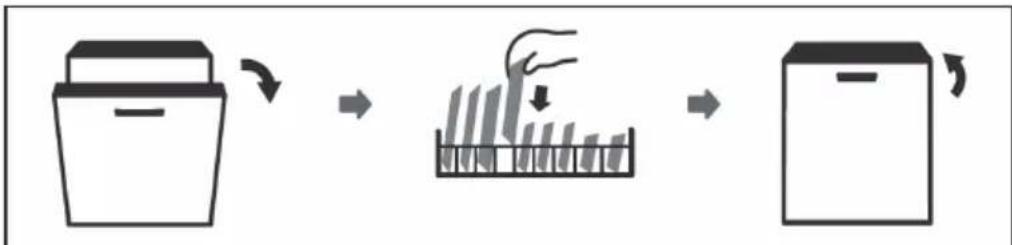

Aggiungere le stoviglie in un secondo momento Le stoviglie dimenticate possono essere inserite nella lavastoviglie prima che si apra il dosatore del detersivo. In tal caso, seguire questi passaggi:

4. Aprire leggermente lo sportello per interrompere il processo di lavaggio.

5. Dopo che i bracci irroratori hanno smesso di funzionare, è possibile aprire

completamente lo sportello.

6. Aggiungere le stoviglie dimenticate.

7. Chiudere lo sportello.

8. La lavastoviglie riprende a funzionare.

AVVERTIMENTO Pericolo di ustioni! È pericoloso aprire lo sportello mentre un programma è in corso, perché ci si potrebbe scottare con il vapore. Nota sull'apertura automatica dello sportello Dopo il lavaggio, lo sportello si apre automaticamente per una migliore asciugatura. Nota: lo sportello della lavastoviglie non deve essere bloccato quando è impostato sull'apertura automatica. Ciò potrebbe interferire con il funzionamento della serratura dello sportello. Nota sulla luce UV

• Durante l'asciugatura di un ciclo, la lampada UV si accende automaticamente.

• Se il processo di asciugatura di un ciclo viene interrotto, la lampada UV si spegne.

• All'apertura dello sportello, la lampada UV si spegne automaticamente.129

PULIZIA E MANUTENZIONE

Sportello e relativa guarnizione Pulire regolarmente le guarnizioni dello sportello con un panno umido per rimuovere i residui di alimenti. Quando si riempie la lavastoviglie, i residui di alimenti possono restare attaccati ai lati dello sportello della lavastoviglie. Queste superci si trovano all'esterno e non possono essere raggiunte dai bracci irroratori. Rimuovere sempre questi residui prima di chiudere lo sportello. Pannello di controllo

• Pulire il pannello di controllo solo con un panno morbido e umido.

• Non usare detergenti spray per evitare che l'acqua penetri dietro la guarnizione dello sportello o nei componenti elettrici del dispositivo.

• Non utilizzare spugne abrasive o detergenti aggressivi per pulire le superci esterne del dispositivo, altrimenti si potrebbe graare il rivestimento. Tenere presente che anche alcuni panni di carta possono graare o lasciare segni sulla supercie. Sistema di ltraggio Il sistema di ltraggio si trova sul fondo della lavastoviglie. I residui del ciclo di lavaggio rimangono nel ltro. L'accumulo di residui può causare l'intasamento dei ltri. I ltri devono quindi essere controllati regolarmente e, se necessario, puliti con acqua corrente. Seguire questi passaggi per pulire i ltri:

Tenere saldamente il ltro grossolano e sganciarlo, ruotandolo in senso antiorario. Tirare verso l'alto il ltro per estrarlo. Rimuovere il ltro ne da quello principale. Filtro ne Filtro principale130

I residui di alimenti più grandi possono essere rimossi sciacquando il ltro con acqua corrente. Per una pulizia più accurata, si consiglia di utilizzare uno spazzolino morbido. Rimontare i ltri in ordine inverso e rimetterli nella lavastoviglie. Girare quindi i ltri in senso orario per ssarli. Nota: le immagini servono solo per orientarsi e possono differire dal modello acquistato.

• Non avvitare i ltri troppo saldamente. Sostituire i ltri seguendo l'ordine, altrimenti i residui del ltro grossolano potrebbero nire negli altri due e causare un'ostruzione.

• Non utilizzare mai la lavastoviglie senza ltro. Un riposizionamento errato del ltro può compromettere le prestazioni complessive della lavastoviglie e danneggiare stoviglie e accessori. Nota su solventi o detergenti aggressivi Non utilizzare soluzioni o detergenti aggressivi per pulire i componenti esterni e in gomma del dispositivo. Utilizzare solo un panno pulito con acqua calda e sapone. Per rimuovere le macchie o lo sporco dalla supercie interna, usare un panno inumidito con acqua e un po' di aceto o un detersivo specico per lavastoviglie. Se non si utilizza il dispositivo per un lungo periodo di tempo Si consiglia di avviare la lavastoviglie vuota una volta e poi di scollegare la spina dalla presa di corrente, chiudere l'ausso dell'acqua e lasciare lo sportello leggermente aperto. Questo fa sì che le guarnizioni dello sportello durino più a lungo e previene la formazione di odori all'interno della lavastoviglie.131

CORREZIONE DEGLI ERRORI

Errore Possibile causa Soluzione La lavastoviglie non si avvia. Il fusibile è saltato o guasto. Riposizionare l'interruttore del fusibile o sostituire il fusibile. Rimuovere tutti gli altri dispositivi che sono collegati allo stesso circuito elettrico. Non c'è corrente. Assicurarsi che il dispositivo sia acceso, che lo sportello sia ben chiuso e che il cavo di alimentazione sia ben inserito nella presa. Lo sportello non è chiuso correttamente. Quando si chiude lo sportello, assicurarsi che il blocco si innesti. Non viene pompata acqua dalla lavastoviglie. Il tubo di scarico è piegato. Controllare il tubo essibile. Il ltro è intasato. Controllare il ltro grossolano. Lo scarico è bloccato. Controllare lo scarico e pulirlo se necessario. Se i problemi persistono, Contattare un'azienda specializzata. Macchie di ruggine sulle posate. Le posate non sono inossidabili. Lavare solo posate inossidabili. Dopo aver aggiunto il sale non è stato avviato alcun programma. Dopo aver aggiunto il sale, avviare il programma rapido con la lavastoviglie vuota. Il coperchio del contenitore del sale è allentato. Assicurarsi che il coperchio sia ben chiuso. Macchie colorate nella vasca di lavaggio. Detersivo colorato. Usare solo detersivi incolori.132

Errore Possibile causa Soluzione Pellicola bianca sulle superci interne. Residui minerali dovuti ad acqua dura. Pulire le superci interne con un panno umido e un po' di detergente per lavastoviglie. Indossare guanti e non usare altri detersivi. Rumori battenti all'interno. Il braccio irroratore colpisce un oggetto nel cestello. Interrompere il programma e posizionare le stoviglie in modo che il braccio non sia ostruito. Rumori sferraglianti all'interno. Le stoviglie non sono posizionate in modo stabile. Interrompere il programma e posizionare le stoviglie in modo che siano stabili. Rumori battenti nel condotto dell'acqua. Questo può essere causato dall'incrocio dei condotti dell'acqua. Non inuisce sulle prestazioni della lavastoviglie. Se non si è sicuri, contattare un tecnico specializzato. Schiuma nella vasca. Detergente per piatti non adatto. Usare solo detersivi adatti alla lavastoviglie. Se c'è ancora schiuma nella vasca, aprire lo sportello e lasciarla evaporare. Versare dell'acqua fredda nella vasca e chiudere lo sportello. Avviare un qualsiasi programma di lavaggio per rimuovere i residui. Trabocco del brillantante. Rimuovere immediatamente il brillantante traboccato.133

Errore Possibile causa Soluzione Le stoviglie non sono pulite. Le stoviglie non sono state caricate correttamente. Seguire le istruzioni per il caricamento della lavastoviglie. Il programma non era abbastanza intenso. Utilizzare il programma intensivo. Detersivo insuciente. Usare più detersivo o usare un detersivo diverso. Alcuni oggetti bloccano i bracci irroratori. Posizionare le stoviglie in modo che i bracci non siano ostruiti. Il sistema di ltraggio è sporco o non è posizionato correttamente. Pulire i ltri o inserirli correttamente. Pulire i bracci irroratori. Le stoviglie non si asciugano. Caricamento errato. Seguire le istruzioni per il caricamento della lavastoviglie. Brillantante insuciente. Aumentare la quantità di brillantante. Le stoviglie sono state tolte troppo presto. Lasciare le stoviglie nel dispositivo per circa 15 minuti dopo la pulizia. Aprire lo sportello per far dissipare l'aria umida. Programma sbagliato. Nei programmi brevi le temperature di lavaggio e asciugatura sono più basse. Utilizzare un programma con una durata maggiore. Posate con rivestimento di bassa qualità. Piatti e posate di questo tipo non sono adatti alla lavastoviglie.134

Errore Possibile causa Soluzione Il vetro è torbido. Combinazione di acqua dolce e troppo detersivo per piatti. Utilizzare meno detersivo e il programma più breve per lavare e pulire il vetro. Strisce nere o grigie sulle stoviglie Le parti in alluminio hanno sfregato contro le stoviglie. Utilizzare un prodotto abrasivo delicato. Residui di detersivo per lavastoviglie nel vano. Le stoviglie ostacolano la dissoluzione del detergente. Caricare con cura le stoviglie. Codici di errore Per alcuni guasti, il display mostra un codice di errore per avvisare l'utente: Quando compaiono tali codici di errore, rivolgersi a personale qualicato. AVVERTIMENTO Pericolo di scosse elettriche o altre lesioni! Non riparare autonomamente il dispositivo. La lavastoviglie può essere riparata solo da personale qualicato. La riparazione deve essere realizzata in modo professionale. Codice Signicato Possibile causa

Interruzione dell'ausso d'acqua. Il rubinetto non è aperto, l'ausso d'acqua è interrotto o la pressione dell'acqua è troppo bassa.

La temperatura dell'acqua richiesta non viene raggiunta. L'elemento riscaldante è rotto. Contattare un'azienda specializzata.

Perdita d'acqua. Un componente della lavastoviglie perde. Chiudere il rubinetto principale e chiamare un tecnico specializzato. Se al termine del programma c'è ancora acqua nella vasca, rimuoverla prima di riavviare la lavastoviglie.

Problema nella comunicazione tra la scheda di circuito principale e la scheda di circuito del display Circuito aperto o cablaggio interrotto per la comunicazione. Contattare un'azienda specializzata.

• Se non è possibile risolvere un codice d'errore, rivolgersi a un'azienda tecnica per la riparazione.

• In caso di riparazione, rivolgersi a un servizio di riparazione qualicato nella propria zona. I pezzi di ricambio per l'articolo sono disponibili no al 31.12.2028.135

Informazioni secondo il regolamento (UE) N. 2019/2017 Nome o marchio commerciale del produttore: Klarstein Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania. Numero articolo: 10046456 Parametri generali del prodotto: Parametri Valore Parametri Valore Coperti standard (a) 6 Dimensioni in mm Altezza 45 Larghezza 55 Profondità 52 EEI 49,9 Classe di ecienza energetica

Indice di ecienza di pulizia 1,125 Indice di ecienza di asciugatura 1,065 Consumo di energia in kWh [per ciclo], basato sul programma eco con acqua fredda. Il consumo effettivo di energia dipende da come viene utilizzato il dispositivo. 0,460 Consumo d'acqua in litri [per ciclo], basato sul programma eco. Il consumo effettivo di acqua dipende da come si utilizza il dispositivo e dalla durezza dell'acqua. 6,5 Durata del programma (h:min) 3:35 Struttura A posizionamento libero Emissione sonora (dB(A) re 1 pW)

Classe di emissione sonora

A dispositivo spento (W) 0,49 In modalità standby (W) n.d. Ritardo di avvio (W) (se applicabile) 1,00 Servizio di pronto intervento in rete (W) (se applicabile) n.d. Durata minima della garanzia offerta dal produttore: 24 mesi Altre informazioni: Link al sito web del fornitore, in cui sono disponibili le informazioni di cui al punto 6 dell'allegato del Regolamento della Commissione (UE) 2019/2022: www.klarstein.de136

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai riuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei riuti. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom137
