Tipo di prodotto	Ventilconvettore (fan coil) per climatizzazione
Marca	HTW
Modello	MKH2V500R3
Montaggio	Pavimento o soffitto
Alimentazione elettrica	220-240 V ~ 50 Hz, monofase
Corrente nominale	0,49 A
Potenza assorbita	50 W
Portata d'aria	790 m³/h
Capacità di raffreddamento	4,30 kW
Capacità di riscaldamento	4,70 kW
Pressione sonora	46 dB(A)

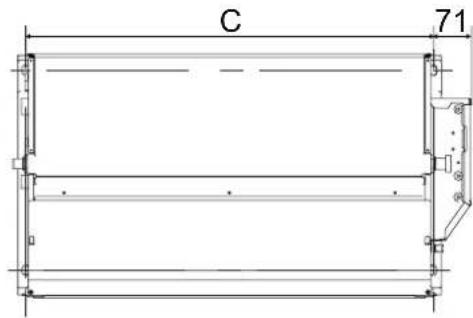

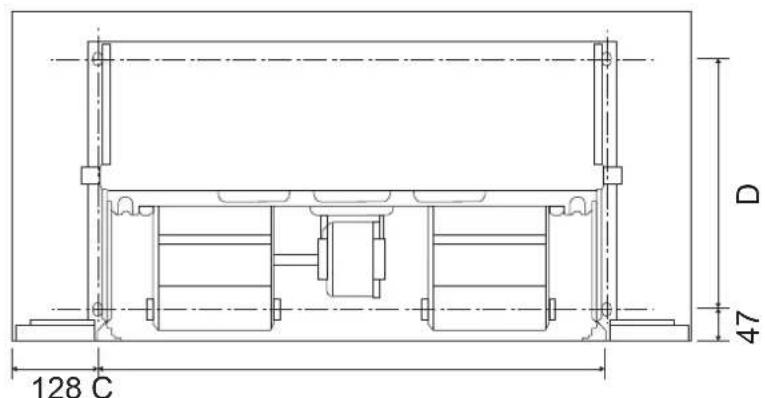

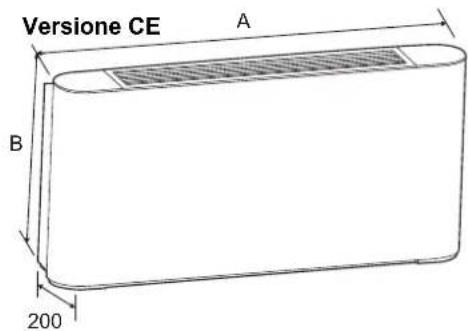

Dimensioni (mm): A x B x C	1240 x 495 x 984
Dimensioni (mm): D x E x F	375 x 123 x 93

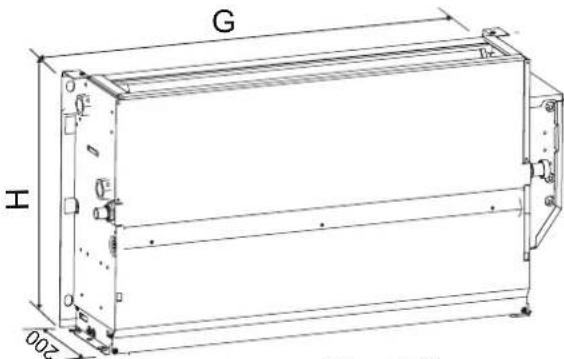

Dimensioni (mm): G x H	1078 x 455
Attacco bobina	G 3/4"
Attacco scarico condensa	Diametro esterno 18,5 mm
Filtro aria	Lavabile, in fibra di nylon
Velocità del ventilatore	7 velocità manuali + automatica
Controllo cablato (opzionale)	KJ R-75A/BK-E (CL97812) per DC o AC
Garanzia	Non specificata, vedere rivenditore
Altri modelli compatibili	MKH1, MKH2, MKH3 serie V150 a V800

Domande frequenti - MKH2V500R3 HTW

Che tipo di apparecchio è il MKH2V500R3?

È un ventilconvettore (fan coil) progettato per la climatizzazione, utilizzabile a pavimento o a soffitto.

Qual è l'alimentazione elettrica richiesta?

L'apparecchio funziona in monofase 220-240 V ~ 50 Hz, con una corrente nominale di 0,49 A e una potenza assorbita di 50 W.

Quali sono le prestazioni di raffreddamento e riscaldamento?

La capacità di raffreddamento è di 4,30 kW e la capacità di riscaldamento di 4,70 kW in condizioni standard.

Come regolare la direzione dell'aria?

Puoi regolare manualmente la griglia rimuovendo le viti, ruotando la lamella di 180° e rimettendola a posto.

Quale manutenzione regolare è necessaria?

Pulisci il filtro dell'aria almeno una volta al mese con aria compressa o acqua. Controlla lo scambiatore e lo scarico ogni sei mesi.

Posso installare l'apparecchio da solo?

No, l'installazione e le riparazioni devono essere eseguite da un tecnico qualificato per evitare rischi elettrici e danni.

Quali sono le precauzioni di sicurezza importanti?

Assicurare una messa a terra affidabile. Non lavare l'apparecchio con acqua. Utilizzare un interruttore differenziale. Spegnere l'alimentazione prima di qualsiasi manutenzione.

L'unità produce codici di errore?

Sì, se si utilizza il comando centrale, possono apparire codici come E7 (errore E2PROM) o P1 (protezione temperatura acqua). Contattare un professionista.

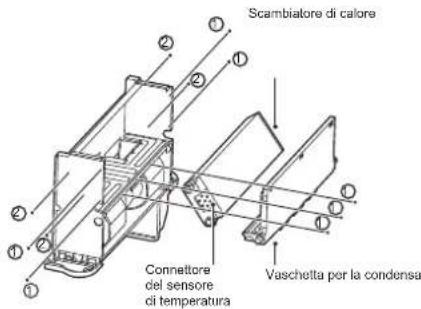

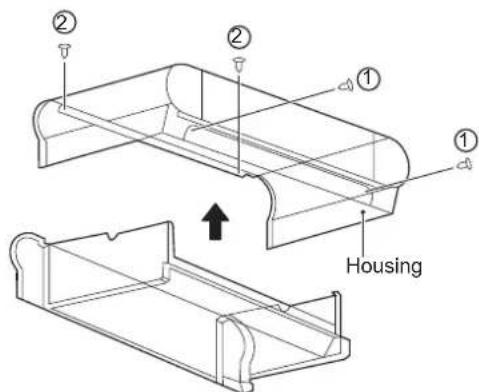

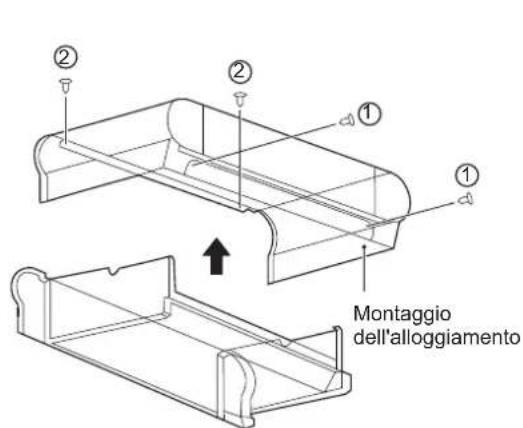

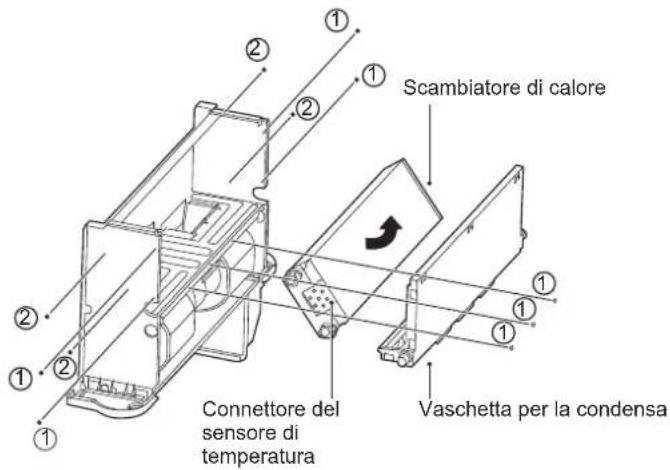

Come cambiare il lato dei collegamenti dell'acqua?

Scollegare l'apparecchio, rimuovere l'involucro, la vaschetta di condensa, lo scambiatore, girarlo, quindi tappare i fori con una spugna e reinstallare.

Cosa fare in caso di nebbia bianca che esce dall'unità?

È normale in modalità raffreddamento con alta umidità. Se persistente, pulire l'interno da un professionista per evitare depositi.

MANUALE UTENTE MKH2V500R3 HTW

IT Manuale Utente e Installazione

Per favore leggere attentamente prima di utilizzare questo prodotto.

HTW

QUALITY COMFORT EVERYWHERE

SUELO TECHO FANCOIL

MKH2

ESPAÑOL

Manuale Utente e Installazione

HTW-MKH2-V250-R3 | HTW-MKH2-V350-R3

HTW-MKH2-V500-R3 | HTW-MKH2-V800-R3

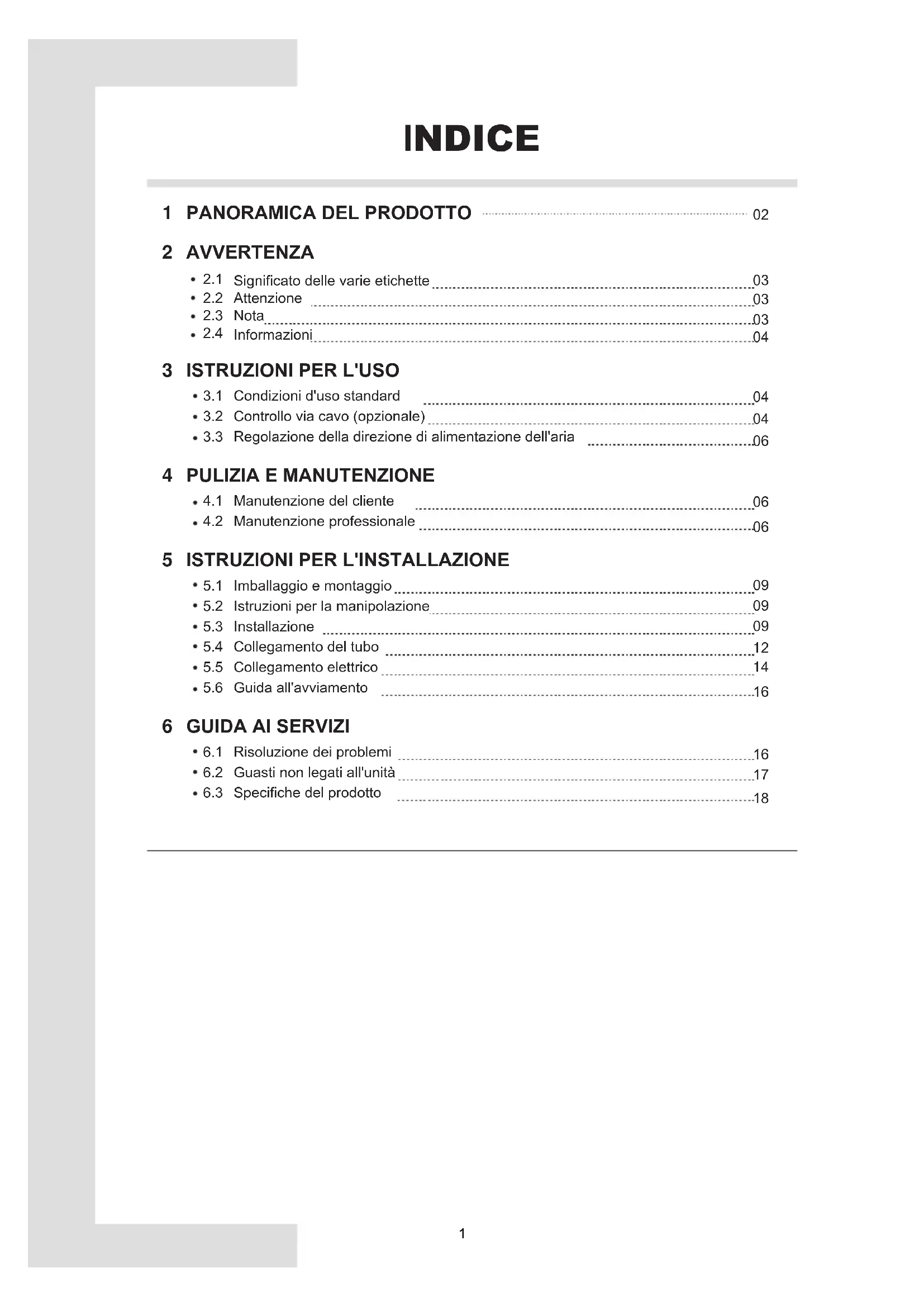

INDICE

1 PANORAMICA DEL PRODOTTO 02

2 AVVERTENZA

• 2.1 Significato delle varie etichette 03
• 2.2 Attenzione 03
• 2.3 Nota 03
• 2.4 Informazioni 04

3 ISTRUZIONI PER L'USO

• 3.1 Condizioni d'uso standard 04
• 3.2 Controllo via cavo (opzionale) ____04
• 3.3 Regolazione della direzione di alimentazione dell'aria ____06

4 PULIZIA E MANUTENZIONE

• 4.1 Manutenzione del cliente 06
• 4.2 Manutenzione professionale 06

5 ISTRUZIONI PER L'INSTALLAZIONE

• 5.1 Imballaggio e montaggio 09
• 5.2 Istruzioni per la manipolazione 09
• 5.3 Installazione 09
• 5.4 Collegamento del tubo 12
• 5.5 Collegamento elettrico 14
• 5.6 Guida all'avviamento 16

6 GUIDA AI SERVIZI

• 6.1 Risoluzione dei problemi ____ 16
• 6.2 Guasti non legati all'unità ____ 17
• 6.3 Specifiche del prodotto 18

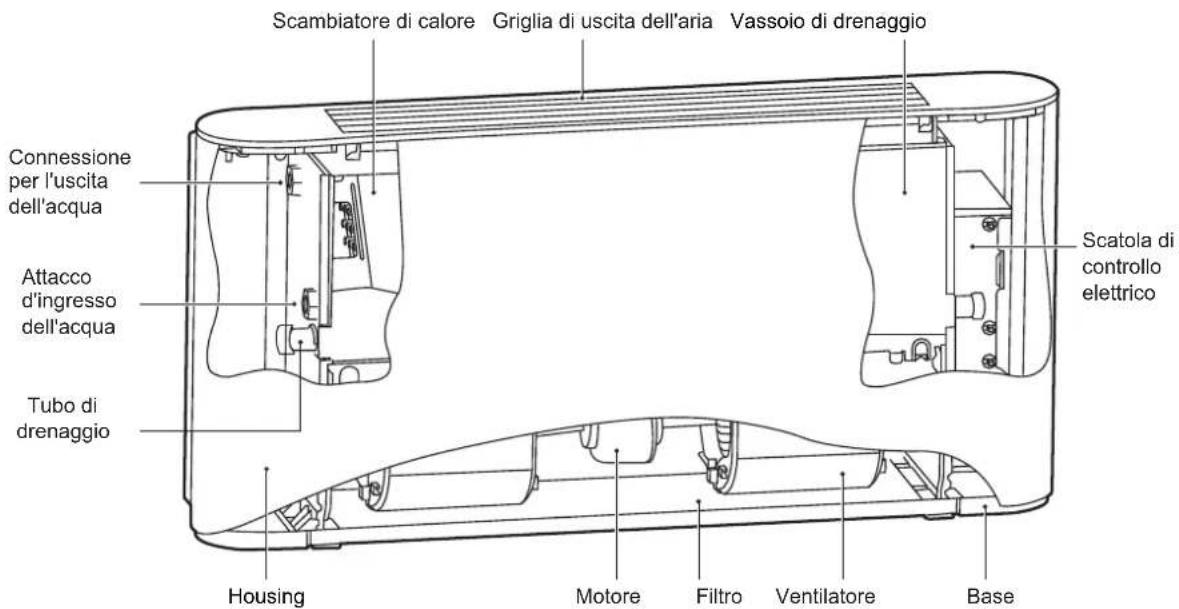

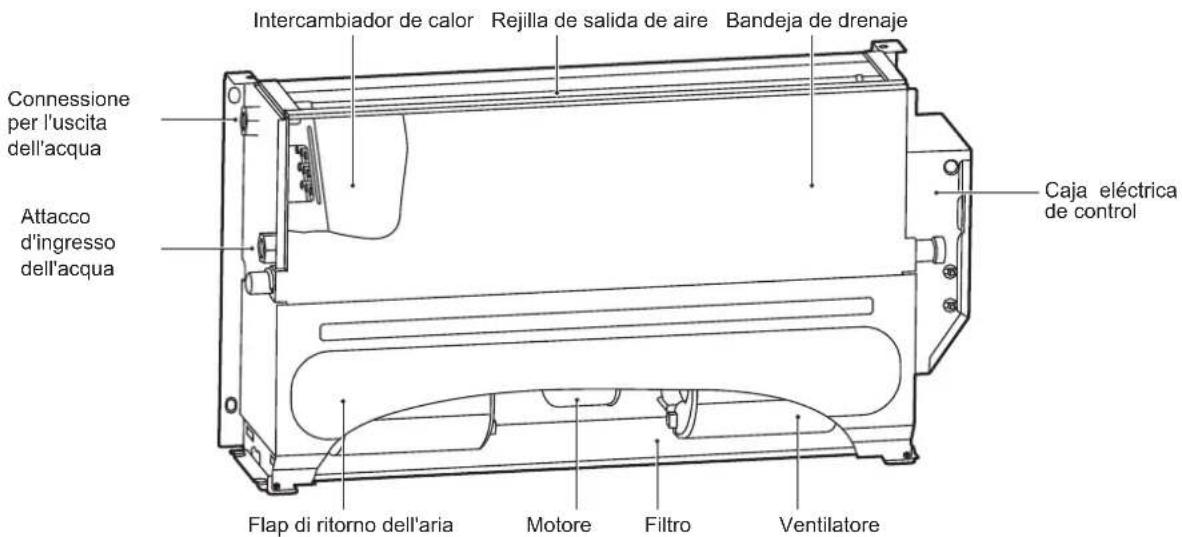

1 PANORAMICA DEL PRODOTTO

Questa unità di tipo pavimento/soffitto è usata per la regolazione della qualità dell'aria interna in diversi luoghi. L'unità è progettata per esperti o personale addestrato: nei negozi, nell'industria leggera e nelle fattorie, o per l'uso commerciale da parte di utenti non esperti.

NOTA

Tutte le figure in questo manuale sono solo a scopo esplicativo. Se l'aspetto, le funzioni e l'unità non corrispondono al manuale, si prega di considerare il modello reale del prodotto.

Ingresso dell'aria

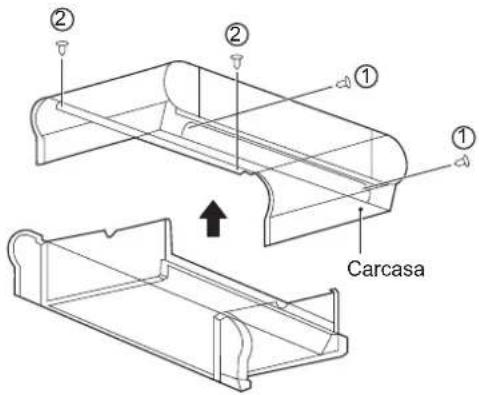

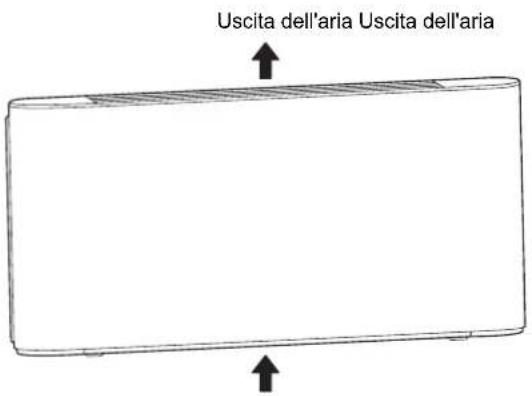

Aspetto del prodotto con custodia (versione CE)

Aspetto del prodotto con custodia (versione SE)

Nr.	Nome	Imagen Ud.	Cant.	Osservazioni
1	Manuale d'uso e d'installazione		Uds.	1	Accessori
2	Vite di fissaggio		Uds.	4	Da acquistare separatamente
3	Valvola a tre vie e il suo gruppo di tubazioni		Kit	1	Da acquistare separatamente dal produttore

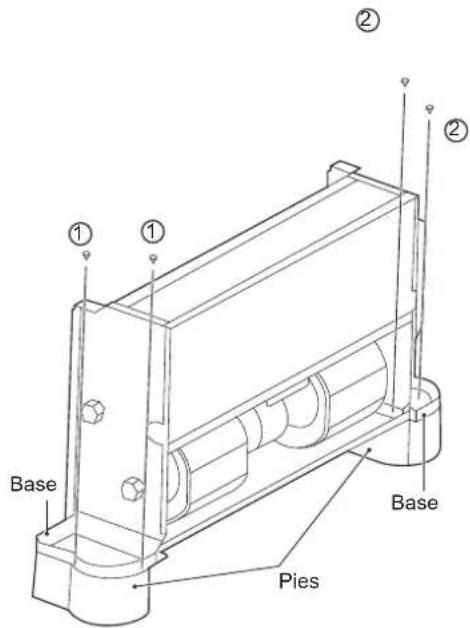

4	Piede di supporto (solo per la versione CE)	[44EX]	Kit	1	Da acquistare separatamente dal produttore
5	Vasca di drenaggio ausiliaria	[D4CE]	Uds.	1	Da acquistare separatamente dal produttore
6	Controllo via cavo		Uds.	1	Da acquistare separatamente dal produttore
7	Tubo d'ingresso		Uds.	1	Da acquistare separatamente dal produttore
8	Tubo di uscita		Uds.	1	Da acquistare separatamente
9	Filtro		Uds.	1	Da acquistare separatamente
10	Valvola d'arresto(tubi di ingresso e di uscita)		Uds. 2	Da acquistare separatamente
11	Tubo di drenaggio		Uds.	1	Da acquistare separatamente

2 ATTENZIONE

Questa sezione descrive importanti informazioni sulla sicurezza.

Si prega di leggere attentamente il manuale, specialmente le regole di funzionamento con i segni di "Attenzione" o "Nota". La mancata osservanza di queste regole può provocare lesioni personali o danni all'unità o ad altri oggetti.

Per qualsiasi guasto non elencato nel manuale, contattare immediatamente il produttore.

L'uso improprio dell'unità può portare a situazioni molto pericolose. Il produttore non è responsabile dei danni causati dalla manomissione dell'unità. Le conseguenze della mancata osservanza del manuale sono a carico dell'utente.

2.1 Significato delle varie etichette

ATTENZIONE

• Fate installare e riparare l'unità e i suoi componenti da personale qualificato. L'installatore deve essere un tecnico approvato e autorizzato con tutte le conoscenze necessarie. Non tentare di installare o riparare il condizionatore d'aria da soli, poiché un funzionamento improprio può provocare incendi, scosse elettriche, lesioni personali o perdite d'acqua.
• Assicurarsi che l'unità sia messa a terra in modo affidabile secondo le leggi. Altrimenti c'è il rischio di scosse elettriche.
• Smettete di usare il condizionatore d'aria e consultate il vostro rivenditore in caso di malfunzionamenti. Possono anche verificarsi incendi o cortocircuiti.
• Non tentare di ispezionare o riparare questa unità da soli. Il malfunzionamento può causare perdite d'acqua, scosse elettriche o incendi.
• Assicurarsi che il dispositivo di protezione contro le perdite sia installato, poiché potrebbero verificarsi delle scosse elettriche.
• Non lavare l'unità con acqua, potrebbe causare scosse elettriche.
• Per evitare scosse elettriche, non mettere alcun contenitore pieno d'acqua sull'unità.
• Non maneggiare l'interruttore con le mani bagnate, potrebbe causare una scossa elettrica.
• Non inserire dita o altri oggetti nell'unità, potrebbe causare gravi lesioni.
  • Non ostruire il canale di alimentazione dell'aria, poiché ciò potrebbe causare lesioni personali o danni all'unità.
• Controllare che la struttura di supporto dell'unità sia installata correttamente dopo un lungo periodo di utilizzo per evitare incidenti dovuti alla caduta.
• Assicuratevi che la base di montaggio e il paranco siano robusti e affidabili, altrimenti l'unità potrebbe cadere e causare incidenti.
• Non esporre all'aria fredda per un lungo periodo di tempo. Una temperatura troppo bassa può essere dannosa per la salute.
  • Non esporre animali o piante all'uscita dell'aria per evitare qualsiasi danno.

• Questa unità è progettata solo per il trattamento dell'aria. Non usarlo per l'allevamento di animali.

• Non installare l'attrezzatura in un luogo dove c'è il rischio di perdite di gas infiammabile. Altrimenti può causare un incendio. Evitare l'installazione in ambienti a rischio di esplosione.

• Tenere l'unità lontana dagli spruzzi di carburante per evitare incendi.
• Usare un fusibile adatto. Non usare filo di ferro o di rame come fusibile, perché potrebbe causare incendi o anomalie nell'unità. Quando si collega l'alimentazione all'unità, seguire le norme della società elettrica locale.
  Prevedere un interruttore di alimentazione separato per garantire che l'unità possa essere scollegata dalla corrente in modo appropriato.
  Non usare questa unità per conservare parti di ricambio o altri oggetti.
• Si prega di prestare sufficiente attenzione ai segni e ai simboli indicati sull'unità. Qualsiasi altro potenziale pericolo non contemplato nel manuale (se presente) deve essere specificato sulle etichette applicate all'unità.
• Se la morsettiera di alimentazione è danneggiata, deve essere sostituita dal produttore, dal suo distributore o da un tecnico specializzato per evitare pericoli.

2.3 Nota

• Leggete attentamente questo manuale ed eseguite prima un'ispezione di sicurezza in modo da essere pienamente consapevoli dei potenziali pericoli durante l'uso o l'installazione dell'unità.
• Il produttore non è responsabile per qualsiasi lesione personale o animale o per danni a qualsiasi oggetto causati da installazione, regolazione, manutenzione o uso impropri.
• Il produttore non è responsabile per qualsiasi danno derivante dal malfunzionamento di questo manuale.
• Non esporre questa unità ad ambienti umidi o bagnati, poiché ciò potrebbe danneggiare i componenti elettrici.
• Non conservare l'unità all'aperto. Non impilare unità non imballate.
  • Non utilizzare questa unità per conservare cibo, piante, strumenti di precisione, opere d'arte, ecc.
• Per far funzionare l'unità per la prima volta, scaricare l'aria nella bobina, altrimenti le prestazioni potrebbero essere compromesse. Pulire l'interno del tubo dell'acqua prima dell'uso.
  • Ricordatevi di attuare misure antigelo per la bobina in inverno.
• Per ulteriori informazioni, fare riferimento alle istruzioni antigelo in questo documento.
  Mantenere l'unità sotto tensione anche se non è in servizio per un lungo periodo di tempo.
• Adottare misure di autoprotezione durante l'installazione, la manutenzione o la pulizia dell'unità.
  • Non applicare pressione all'unità. Maneggiare l'unità con cura perché qualsiasi danno può causare il malfunzionamento
• dell'unità.

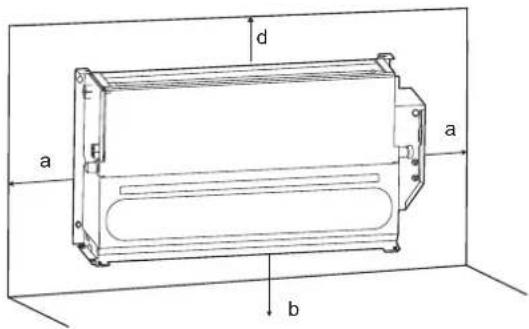

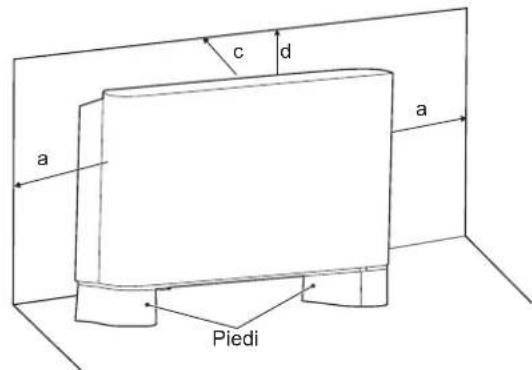

  Riservare uno spazio sufficiente per l'installazione e la manutenzione.
• Prima dell'installazione, controllare se l'unità è collegata a terra in modo affidabile. In caso contrario, non procedere con l'installazione. In nessun caso il filo di terra può essere scollegato dall'interruttore principale.
  Girare la girante del ventilatore durante l'installazione.

• Contattare il produttore se si sentono rumori anomali.

• Assicurarsi che il tubo di scarico dell'acqua possa fornire un drenaggio regolare. Un'errata installazione del tubo di scarico dell'acqua può causare perdite d'acqua e danni ai mobili.
  • Assicuratevi che le tubazioni del liquido e il condotto dell'aria siano ben supportati. Assicuratevi che i tubi e i connettori non siano deformati.
  I tubi di entrata e uscita dell'acqua devono avere valvole di non ritorno installate ed essere avvolti con materiali isolanti.

• Collegare i cavi come richiesto. In caso contrario, le parti elettriche potrebbero essere danneggiate.
  • L'alimentazione effettiva deve essere coerente con il valore di targa, o possono verificarsi danni permanenti.
• Utilizzare un cavo di alimentazione di diametro adeguato. Non usare cavi danneggiati. Sostituire immediatamente i
• cavi danneggiati se necessario. Non tentare di riparare i cavi danneggiati.
  • Conservare per riferimenti futuri.

2.4 Informazioni

• Tenere il numero di serie dell'unità visibile per riferimento futuro e quando è necessario contattare il servizio post-vendita.
  • Non portare materiali combustibili vicino all'uscita dell'aria.
• Trasportare l'unità secondo i requisiti indicati sulla confezione.
• Evitare di urtare, far cadere o schiacciare e tenere lontano da pioggia e neve durante il trasporto.
• Conservare l'unità in un luogo pulito, asciutto, ignifugo e ben ventilato senza alcun gas corrosivo.
• Per evitare urti durante il trasporto, fissare l'unità e i suoi accessori sulla piattaforma di trasporto con corde o altri mezzi.

3 ISTRUZIONI PER L'USO

I bambini a partire da 8 anni e le persone inferme che conoscono l'apparecchio e i suoi rischi possono utilizzare l'apparecchio. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.

- Il produttore non è responsabile di danni all'unità o di lesioni personali derivanti da operazioni non autorizzate o dall'uso di parti o accessori non originali.

Ventilazione

- Ventilare periodicamente la stanza dove è installato l'apparecchio. La ventilazione è particolarmente importante se nella stanza ci sono molte persone o ci sono dispositivi infiammabili o fonti di gas. Una scarsa ventilazione può portare a una mancanza di ossigeno.

• Prima di accendere l'unità, pulire i tubi dell'acqua per evitare un blocco i tubi dell'acqua per evitare l'intasamento.
• Quando si esegue la prova di funzionamento o quando si passa dall'acqua calda a quella fredda, aprire la valvola di spurgo per espellere l'aria nella bobina finché l'acqua non esce. In caso contrario, le prestazioni di scambio termico possono essere significativamente compromesse.

• Durante il funzionamento

Il filtro non viene normalmente rimosso, tranne che per la manutenzione, perché così facendo si può provocare l'ingresso di oggetti estranei nell'unità.

• In casi normali

In modalità di raffreddamento, la nebbia può apparire all'uscita dell'aria. l'uscita dell'aria.

3.1 Condizioni d'uso standard

Utilizzare l'unità alle seguenti temperature per un funzionamento sicuro ed efficace.

Modo Temp.ambienteinteriore

Raffreddamento 17-32°C

Riscaldamento 0-30°C

Se il condizionatore d'aria viene usato senza rispettare le condizioni di cui sopra, potrebbe causare un funzionamento anomalo dell'unità. Prestazioni ottimali sarà raggiunto con i valori nell'intervallo di temperatura di lavoro.

L'unità può funzionare normalmente solo se le regole di questo manuale sono rigorosamente rispettate.

L'intervallo di temperatura dell'acqua in entrata va da 3 a 75°C.

L'intervallo raccomandato di temperatura dell'acqua in entrata va da 3 a 65°C. La gamma di pressione d'ingresso dell'acqua è da 0 a 1,6 MPa.

3.2 Sistemi di controllo

Il controllo cablato deve essere acquistato separatamente dal produttore. Altri controlli cablati non sono applicabili. Posizione di installazione del controllo cablato (opzionale) È possibile installare il controllo cablato sul lato sinistro o destro dell'unità o sulla parete, come richiesto. Assicuratevi che il controllo cablato sia vicino alla scatola di controllo elettrico.

Si prega di fare riferimento al Manuale di funzionamento e installazione del controllo cablato per i metodi di installazione.

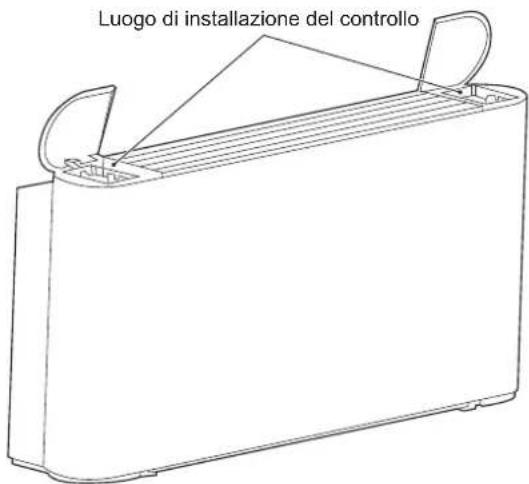

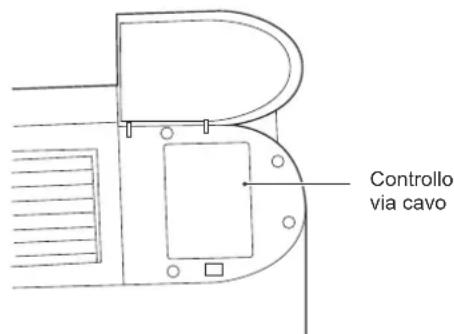

Figura 3-1 Posizione di installazione del controllo cablato

Il manuale di funzionamento è fornito con il controllo cablato.

È possibile completare le seguenti operazioni utilizzando il controllo cablato del produttore KJ R-75A/BK-E

(CL97812): Avvio/arresto dell'unità.

Sezione di 7 velocità del ventilatore e automatico.

Temperatura costante impostata nella gamma desiderata.

Passa tra Cool, Heat, Dry e Auto.

Figura 3-2 Dopo l'installazione del controllo cablato

DC unti	HTW-KJRP75ABKE
AC unti	HTW-KJRP86IMFKE

Tabella 3-1 Mappatura dei controlli cablati e non cablati

Il controllo cablato 0-10 V emette il segnale di tensione DC alla scheda principale. La scheda principale riceve il segnale e controlla il motore secondo la velocità corrispondente.

Tabella 3-1; - Tabella delle velocità di segnale 0 - 10 V

	Tensione di uscita di controllo	Velocità del ventilatore
7 veloc.delventilatore	0≤ Voltaggio <1	Spegnimento
	1≤ Voltaggio <3	Bassa
	3≤ Voltaggio <4	Media Bassa
	4≤ Voltaggio <5	Media
	5≤ Voltaggio <6	Media-alta
	6≤ Voltaggio <7	Alta
	7≤ Voltaggio <8	Molto alta
	8≤ Voltaggio <10	Fuerte
Velocità automatica	Il controllo è regolato secondo la logica del sistema di controllo a sette livelli.

1) Avvio e arresto

Avviare o arrestare l'unità utilizzando il controllo cablato o il controllo centralizzato.

1	Avviare l'unità dopo un lungo periodo di inattività.	Prima di riavviare l'unità, è necessario:Pulire o sostituire il filtro dell'aria.Pulire lo scambiatore di calore.Assicuratevi che il tubo di scarico della vaschetta di scaricodello scambiatore di calore sia pulito; in caso contrario,lavatelo.Rimuovere l'aria dal sistema idraulico.
2	Lasciare l'unità inutilizzata per un lungoperiodo di tempo	Se l'unità non sarà usata in inverno, scaricare il sistemadall'acqua quando è il caso. In caso contrario, l'acqua nelsistema potrebbe congelarsi, causando danni all'unità, perdited'acqua, scosse elettriche o danni ai mobili.

3.3 Regolazione della direzione di alimentazione dell'aria

È possibile regolare manualmente la griglia per cambiare la direzione della fornitura d'aria.

NOTA

Non toccare lo scambiatore di calore per evitare lesioni personali.

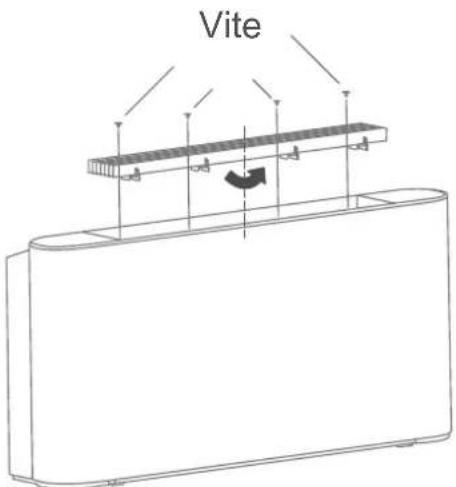

Per regolare la direzione dell'alimentazione dell'aria :

1) Rimuovere le viti (M3.9*10) che fissano la stecca.
2) Rimuovere la stecca a mano.
3) Girare la griglia di 180° e rimetterla a mano.
4) Riposizionare le viti e stringerle.

Figura 3-4 Regolazione della direzione di alimentazione dell'aria

4 PULIZIA E MANUTENZIONE

4.1 Manutenzione del cliente

NOTA

La pulizia e la manutenzione dell'attrezzatura non devono essere eseguite da minori senza supervisione.

4.2 Manutenzione professionale

4.2.1 Struttura

La pulizia della superficie esterna dell'unità è consentita. Immergere un pezzo di panno morbido in acqua fredda e alcol per pulire l'unità. Non usare acqua calda, solventi, sostanze abrasive o corrosive.

NOTA

Scollegare l'unità prima della pulizia o della manutenzione.

Non versare acqua nell'unità.

1) Pulizia del filtro dell'aria

Per assicurare un corretto ritorno dell'aria, pulire il filtro dell'aria almeno una volta al mese. Se usato in un ambiente polveroso, il filtro deve essere pulito più frequentemente. Rimuovere il filtro dell'aria prima della pulizia.

Il filtro si trova nella parte inferiore dell'unità, mentre l'uscita dell'aria di ritorno si trova nella parte inferiore o posteriore.

Per rimuovere il filtro dell'aria, procedere come segue:

a) Rimuovere le viti ① y ②
b) Ruotare il portafiltro.
c) Rimuovere il filtro.

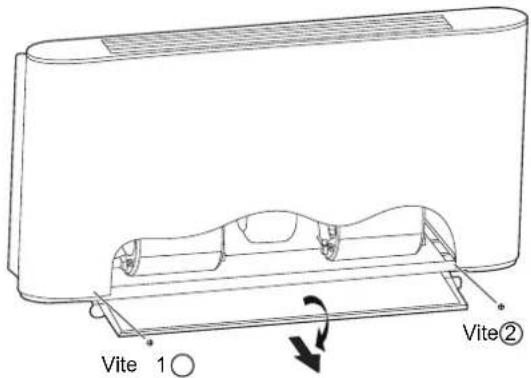

Figura 4-1 Schema di rimozione del filtro

Pulire il filtro dell'aria con aria compressa o con acqua. Prima di sostituire il filtro, assicuratevi che sia pulito e asciutto. Se è danneggiato, sostituirlo con uno nuovo.

Figura 4-2 Schema dell'unità con custodia (versione CE)

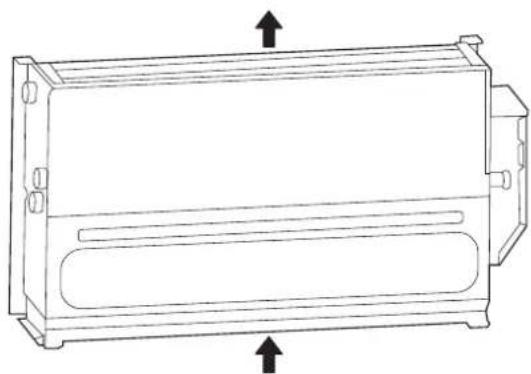

Figura 4-3 Schema dell'unità senza custodia (versione SE)

Nelle unità a 2 tubi, le connessioni di entrata e uscita dell'acqua sono da 3/4". Nelle unità a 4 tubi, la connessione della serpentina dell'acqua calda è di 1/2" e quella dell'acqua fredda è di 3/4".

L'alloggiamento dell'unità è in acciaio galvanizzato; il filtro dell'aria è in fibra di nylon, il motore ha una protezione interna contro il surriscaldamento e la sovracorrente. L'unità utilizza un ventilatore rotante centrifugo; viene utilizzato un materiale fonoassorbente simile a una spugna. Lo scambiatore di calore alettato è composto da un tubo di rame e un foglio di alluminio, e il collegamento del tubo dello scambiatore di calore può essere cambiato da un lato all'altro.

4.2.2 Manutenzione

NOTA

Solo i tecnici qualificati che hanno esperienza con le unità e i sistemi di refrigerazione possono eseguire le operazioni di manutenzione. Sono necessari guanti adatti.

Prima di eseguire qualsiasi intervento di manutenzione o assistenza, scollegare l'unità dall'alimentazione, tenere l'interruttore principale chiuso con il cartello di avviso attaccato, per evitare che altri possano accidentalmente riavviare l'alimentazione.

1) Manutenzione ordinaria

2) 2) Una volta al mese

Controllare se il filtro dell'aria è pulito. Il filtro dell'aria è lavabile perché è fatto di fibra. Quando l'unità è in funzione, assicuratevi di controllare il filtro dell'aria ogni mese.

3) Una volta ogni sei mesi

Controllare se lo scambiatore di calore e il tubo di scarico sono puliti. Dopo aver staccato la corrente, smontare l'unità per controllare lo scambiatore di calore e il tubo di scarico della condensa.

4) Se necesario:

a) Rimuovere qualsiasi corpo estraneo che possa ostacolare il flusso d'aria.
b) Rimuovere la polvere con aria compressa o acqua pulita ed evitare di danneggiare lo scambiatore di calore.
c) Asciugare con aria compressa.
d) Controllare se ci sono impurità nel tubo di scarico che possono ostacolare il flusso dell'acqua.

e) Controllare il sistema per l'aria

• Avviare e lasciare che il sistema funzioni per alcuni minuti.
• Fermare il sistema.
• Aprire la valvola di rilascio dell'aria per rimuovere l'aria.
• Ripetere questa operazione fino a quando l'aria è esaurita.

5) Mantenere i circuiti.

Controllare se il cavo di alimentazione, i contatti elettrici, i terminali, ecc. sono allentati o danneggiati.

6) Se il motore deve essere sostituito, seguite i passi seguenti:

a) Scollegare l'unità
b) Come mostrato nella Figura 4-4, rimuovere le viti ① *2 e ② *2 e poi l'alloggiamento.

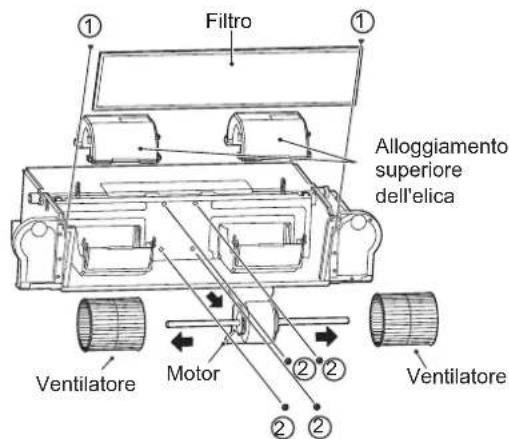

c) Come mostrato nella Figura 4-5, rimuovere le viti ①*2 per rimuovere il filtro. Poi rimuovere il coperchio superiore.

Dopo questo, togliete le quattro viti (2) che fissano il motore, per scollegare il cavo del motore e la scheda principale. Poi, rimuovete la ventola e il motore.

Smontare la ventola per ottenere il motore.

Installare il motore in ordine inverso.

Figura 4-4 Rimozione dell'involucro Figura 4-5 Rimozione del filtro, del coperchio superiore e delle viti del motore

7) Se lo scambiatore di calore deve essere sostituito, seguite i passi seguenti:

a) Scollegare l'unità
b) Chiudere l'ingresso dell'acqua dell'unità.
c) Come mostrato nella Figura 4-6, rimuovere le viti ① *2 e ② *2 e poi l'involucro.
d) Scaricare lo scambiatore di calore.
e) Rimuovere i tubi di ingresso e di uscita.

Come mostrato nella Figura 4-7, rimuovere le viti ① *2 per rimuovere la scatola di controllo elettrico.

g) Come mostrato nella Figura 4-8, rimuovere le viti (1) *7 per rimuovere la vaschetta della condensa. Poi rimuovete il

viti ② *4 per rimuovere lo scambiatore di calore.

h) Scollegare il connettore del sensore di temperatura. Reinstallare lo scambiatore di calore in ordine inverso..

Fig. 4-6 Rimozione dell'involucro

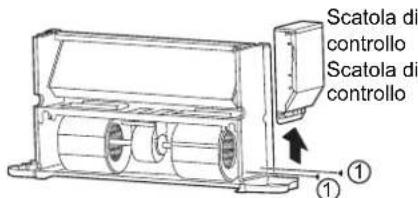

Fig. 4-7 Smontaggio della scatola dei comandi elettrici

Fig. 4-8 Rimozione della vaschetta della condensa e dello scambiatore di calore

8) Se l'unità o i suoi componenti devono essere smontati, assicurarsi che:

Solo un professionista può smontare l'unità.

Il sistema con antigelo non deve essere smaltito, altrimenti causerà una contaminazione. Deve essere smaltito correttamente.

Come rifiuti speciali, i componenti elettronici devono essere gestiti da professionisti insieme alla schiuma di poliuretano, al poliuretano e alla spugna fonoassorbente.

5 Istruzioni per l'installazione

NOTA

• Le istruzioni si applicano solo alle unità interne.
• La personalizzazione è necessaria per l'uso in ambienti salini (vicino alla costa).
• Installare un addolcitore d'acqua se si deve fornire alla bobina acqua dura con un alto contenuto di sale.
• Maneggiare con cura. Non esercitare una pressione eccessiva sull'unità.
• Qualsiasi danno al ventilatore, alla superficie dell'unità o alle tubazioni può causare un guasto.

5.1 Imballaggio e montaggio

Solo i professionisti addestrati possono spostare e sollevare l'unità.

All'arrivo dell'unità, bisogna controllare che sia intatta e che sia dotata di tutti gli accessori. L'uso di un'unità danneggiata può essere pericoloso.

1) Quando si rimuove l'imballaggio dall'unità, seguire i passaggi seguenti:

Controllare se la confezione e l'unità sono intatte e se gli accessori sono completi.

Disimballare l'unità.

Smaltire i materiali di imballaggio in una stazione di raccolta o riciclaggio dei rifiuti adatta, secondo le leggi del paese o della località in cui viene effettuata l'installazione.

l'installazione deve essere effettuata.

Posizionare la confezione fuori dalla portata dei bambini.

5.2 Manipolazione

Indossare i dispositivi di protezione personale durante la manipolazione. Per evitare danni alle strutture esterne e ai componenti meccanici ed elettrici interni, è necessario prestare attenzione durante la manipolazione.

Assicurarsi che non ci siano ostacoli o pedoni di mezzo in caso di collisioni, schiacciamento o caduta di attrezzature di sollevamento o movimentazione.

Tutte le seguenti operazioni devono essere eseguite in conformità con le norme vigenti in materia di salute e sicurezza, comprese le attrezzature utilizzate e le procedure seguite. Prima del funzionamento, verificare che il dispositivo di sollevamento sia in grado di sollevare l'unità.

È possibile sollevare o spostare l'unità a mano o con un carrello manuale adatto. carrello a mano adatto. Spostare l'unità nel caso in cui di peso superiore a 30 chilogrammi e, in questo momento, metterlo in una cassa prima che sia sollevato da una gru o da un mezzo simile. con una gru o mezzi simili.

5.3 Installazione

Seguire le istruzioni per l'installazione dell'unità.

Leggere attentamente il manuale prima di procedere a qualsiasi operazione. L'installazione deve essere effettuata solo da un tecnico professionista. Un'installazione errata può provocare un guasto dell'unità o un degrado delle prestazioni.

Dovete rispettare i regolamenti del paese o della località dove si trova l'installazione.

Prima dell'installazione, disimballate l'unità e i suoi accessori e leggete il manuale d'uso e installazione incluso nel montaggio. incluso nell'assemblaggio.

La superficie di appoggio per l'installazione deve essere abbastanza forte da sostenere il peso dell'unità.

Prima dell'installazione, verificare con il cliente se il muro o il pavimento dove si trova l'installazione ha cavi interrati, tubi dell'acqua o del gas.

Assicuratevi che i tubi di entrata e di uscita e il tubo di scarico siano a tenuta stagna.

1) Controllare lo spazio tecnicamente necessario per l'installazione:

Spazio necessario per l'installazione.

Spazio necessario per collegare le linee di liquido e altre valvole. altre valvole.

Spazio necessario per il collegamento dell'alimentazione.

Spazio necessario per collegare l'unità a un controllo esterno (se presente).

Spazio richiesto per la configurazione del percorso del flusso e l'ingresso dell'aria (per modelli specifici). ingresso dell'aria (per modelli specifici).

Spazio necessario per un flusso d'aria corretto e sufficiente. e un flusso d'aria sufficiente. Spazio necessario per rimuovere l'acqua di condensa.

acqua di condensa. Spazio necessario per la pulizia del filtro. pulizia del filtro.

Spazio necessario per la pulizia del gruppo interno e la manutenzione.

2) Guida all'installazione:

Rimuovere l'alloggiamento:

Rimuovere le viti ①*2 e ② *2 e poi la custodia.

Figura 5-1

Segnare le posizioni delle viti sulla parete secondo i fori di montaggio dell'unità o le dimensioni specificate nella Figura 5-12.

Il tubo di scarico per l'acqua di condensa deve essere abbastanza liscio da permettere lo scarico dell'acqua senza ostacoli.

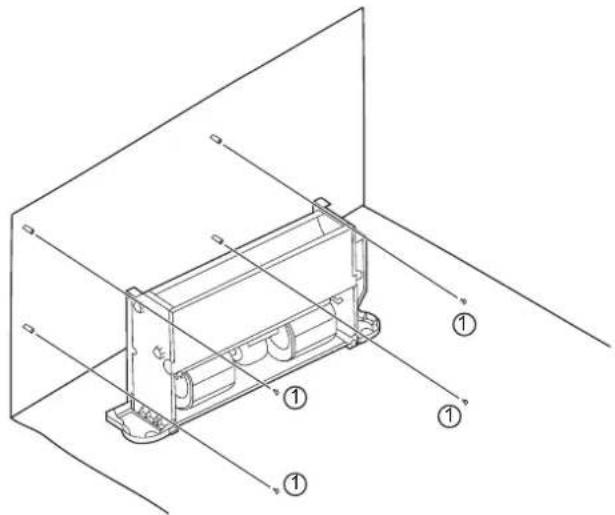

Come mostrato nella Figura 5-2, serrare quattro viti ① nella parete.

Fig. 5-2 Schema per il fissaggio del corpo dell'unità.

I piedi mostrati nella Figura 5-3 sono opzionali. Possono essere acquistati separatamente e installati come segue:

1. Posizionare i piedi accanto all'unità da installare.
2. Posizionare i fori di montaggio della base dell'unità sul perno di fissaggio del piede corrispondente e installare le viti ①* 2 e ② *2 per fissare il piede secondo la Figura 5-3.

3) Installare l'unità seguendo i passi seguenti nel caso in cui sia montata sul soffitto.

Per adattarsi alla struttura esistente, regolare il passo delle viti in base alle dimensioni dell'unità.

Struttura in legno Struttura originale in lastre di cemento
Attaccare la barra quadrata alla trave per fissare i bulloni di sollevamento.	Usare i bulloni incorporati e tirarli fuori.

Struttura in acciaio Nuova struttura di lastre di cemento
Fissare direttamente e utilizzare un angolo di acciaio come supporto.	Fissare con elementi incassati, e tipo di bulloni incassati.
		Inserire scorrevole Barra di rinforzo
	Inserto a coltello	Bullone da incasso (ciondolo e bullone) incorporazione di tubi)

Figura 5-4 Installazione dei bulloni di sollevamento

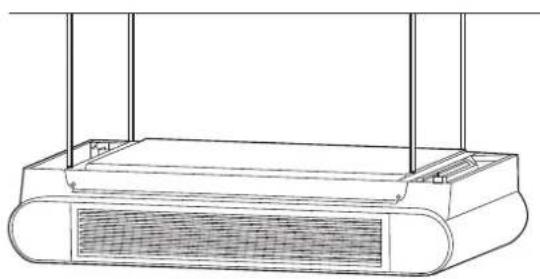

Figura 5-5 Installazione a soffitto (con custodia)

Figura 5-8

Figura 5-5 Installazione a soffitto (con custodia)

Figura 5

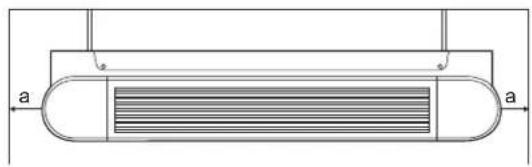

5.3.1 Spaziatura e posizionamento

Un posizionamento o un'installazione errati possono aumentare il rumore e le vibrazioni dell'unità durante il funzionamento. <

Se non si riserva uno spazio sufficiente durante l'installazione, l'unità sarà difficile da mantenere e le prestazioni saranno ridotte.

L'unità permette l'installazione verticale, a condizione che la posizione corretta sia fornita in anticipo. Come mostrato di seguito, a è maggiore di 150 mm, b maggiore di 90 mm, c maggiore di 50 mm e d maggiore di 1500 mm.

• Non considerare l'unità come una superficie su cui fare affidamento durante l'uso effettivo. Riservare uno spazio sufficiente durante l'installazione per la ventilazione.
  • L'uso di acqua o spray vicino all'unità può causare scosse elettriche e malfunzionamenti.

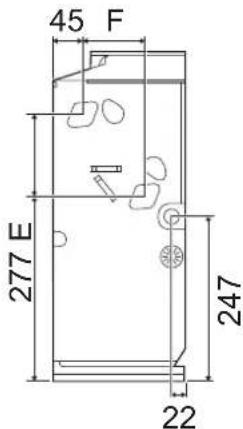

5.3.2 Dimensioni

Unità: mm

Versione SE

Figura 5-12
Tabella 5-1 Unità: mm

MODELO	HTW-MKH1(2.3)-150(V150)	HTW-MKH1(2.3)-250(V26)	HTW-MKH1(2.3)-350(V350)	HTW-MKH1(2.3)-500(V500)	HTW-MKH1(2.3)-700(V700)	HTW-MKH1(2.3)-800(V800)
A	790	1020	1240	1240	1360	1360
B	495	495	495	495	495	591
C	534	764	984	984	1104	1104
D	375	375	375	375	375	391
E	123	123	123	123	123	219
F	93	93	93	93	93	102
G	628	858	1078	1078	1198	1198
H	455	455	455	455	455	551

5.4 Collegamento del tubo

1) Solo i professionisti possono maneggiare il tubo.

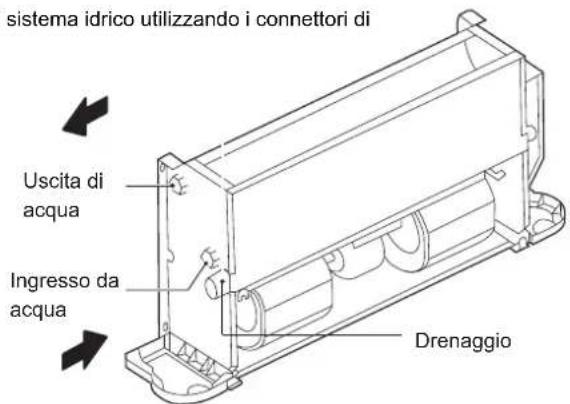

Il tubo di scarico dovrebbe essere dall'altra parte della scatola di controllo

elettrico. Collegare l'unità al sistema idrico utilizzando i connettori di

ingresso e di uscita.

Figura 5-13

Tutte le bobine del sistema idrico sono dotate di valvole di scarico e di drenaggio.

Utilizzare un cacciavite o una chiave per aprire e chiudere la valvola.

2) Quando l'installazione è completa,

D) Rimuovere l'aria all'interno dei tubi.

E) Avvolgere i tubi di collegamento e l'intero corpo della valvola con materiale anticondensa (EPDM o PE) con uno spessore non inferiore a 10 mm o installare raccordi di scarico ausiliari.

F) Versare l'acqua nella vaschetta di scarico e controllare finché non si vede che l'acqua scorre dall'uscita dello scarico. In alternativa, potete controllare il canale di scarico e rimuovere qualsiasi impurità che possa ostruire il flusso.

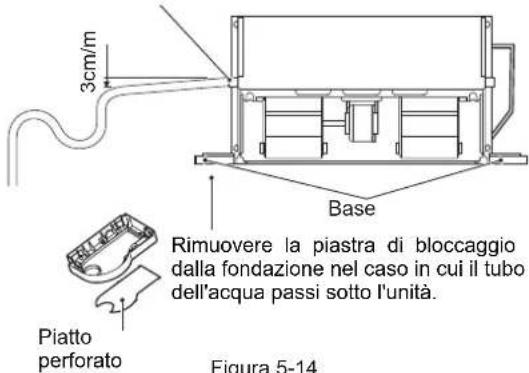

G) Installare il sistema di scarico della condensa.

H) Il sistema di scarico della condensa deve essere correttamente rivolto verso il basso per garantire lo scarico dell'acqua.

Seguire i passi seguenti per impostare il sistema di drenaggio della condensa.

Assicurarsi che il tubo di drenaggio sia privo di tensioni.

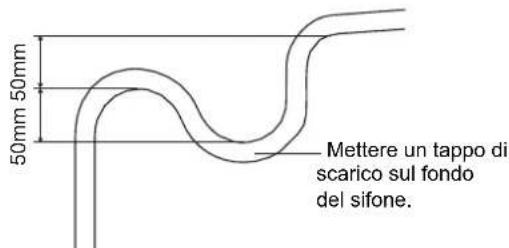

3) Installazione del sifone

Il sistema di scarico della condensa deve essere dotato di un sifone adeguato per evitare la penetrazione di odori. Seguite i passi seguenti per installare il sifone.

Figura 5-15

Il cliente deve acquistare separatamente la valvola a tre vie e i suoi accessori (manuale di funzionamento e installazione allegato).

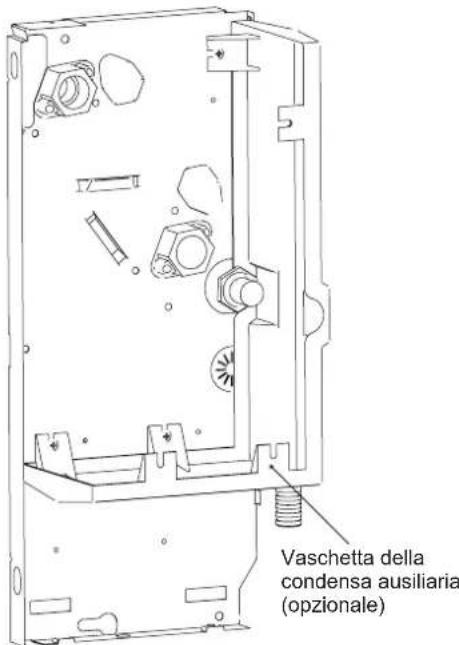

Il cliente potrebbe anche aver bisogno di acquistare la vaschetta di drenaggio ausiliaria separatamente, se necessario. Fare riferimento ai seguenti passi per l'installazione della bacinella di condensa ausiliaria:

Figura 5-16

4) Come cambiare il lato di connessione da sinistra a destra da sinistra a destra

Il collegamento a sinistra dello scambiatore di calore è adottato per default.

di default. Si può girare e cambiare la connessione a destra. Prima dell'installazione, è necessario effettuare la modifica a terra.

Passi per cambiare il lato di connessione:

Come mostrato nella Figura 5-17, rimuovere le viti.

①*2 e ② *2 e poi la custodia.

Come mostrato nella Figura 5-18, rimuovere le viti ① *2 e ② *2.

① *7 per rimuovere la vaschetta della condensa.

Quindi rimuovere le viti ②*4 per rimuovere lo scambiatore di calore.

Scollegare il connettore del sensore di temperatura.

Ruotare lo scambiatore di calore nella direzione indicata nella Fig. 5-18.

Come mostrato in Fig. 5-19, rimuovere le viti.

①*2 per rimuovere il pannello elettrico.

Serrare le viti dello scambiatore di calore.

Come mostrato in Fig. 5-19, bloccare i fori a forma di diamante sulla piastra.

fori a forma di diamante nella piastra laterale (la piastra senza tubi di entrata e uscita) con una spugna. Invertire la direzione del tappo della vaschetta della condensa.

Reinstallare il quadro elettrico sulla piastra laterale senza tubi di entrata e uscita.

senza tubi di entrata e uscita.

Ricollegare i cavi.

Figura 5-17 Rimozione dell'alloggiamento

Figura 5-18

Fori a forma di diamante bloccati con spugna

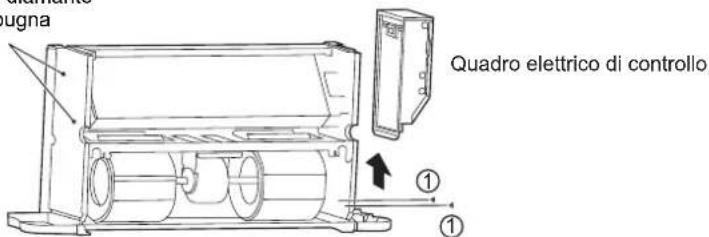

Figura 5-19 Rimozione della scatola di controllo elettrico e bloccaggio dei fori a diamante

5) Antigelo

L'acqua nell'unità può congelare quando l'unità viene lasciata inutilizzata in inverno.

Svuotare il sistema idrico quando è il caso, se non viene utilizzato per un periodo di tempo prolungato. Oppure si può semplicemente aggiungere un po' di antigelo all'acqua.

NOTA

• Mescolare l'acqua con il glicole influisce sulle prestazioni dell'unità.
• Si prega di prestare attenzione alle istruzioni di sicurezza allegate al contenitore del glicole.

5.5 Collegamenti elettrici

NOTA

• Assicurarsi che l'alimentazione sia 220-240V\~1ph 50Hz/60Hz e che sia in grado di fornire sufficiente potenza all'unità. Il sistema di alimentazione deve essere conforme alle attuali norme di sicurezza nazionali.
• Il collegamento elettrico deve essere effettuato da professionisti qualificati e deve essere conforme alle leggi e ai regolamenti locali. L'azienda non è responsabile di lesioni personali o danni alla proprietà derivanti da collegamenti elettrici errati.
• Installare un dispositivo specifico di protezione contro le perdite adatto all'unità, con una distanza minima di 3 mm tra i contatti di cablaggio. L'unità deve essere messa a terra.
• Assicuratevi che il cavo di alimentazione abbia una sezione abbastanza grande da sopportare la corrente massima richiesta. Non utilizzare mai un cavo danneggiato.

- Effettuare i collegamenti elettrici secondo la targhetta di cablaggio (Figura 5-20) sull'unità.

- Fissare il cavo con morsetti nella scatola di controllo elettrico per garantire la sicurezza del cavo di alimentazione e del cavo di collegamento.

- Non tirare, calpestare o schiacciare il cavo. Non usare chiodi o graffette per fissare il cavo di alimentazione.

- Il cavo deve passare attraverso il foro passante nella base.

- Per queste apparecchiature fisse, è necessario un interruttore onnipolare con un'apertura di contatto di almeno 3 mm nel cablaggio fisso per lo scollegamento dalla rete.

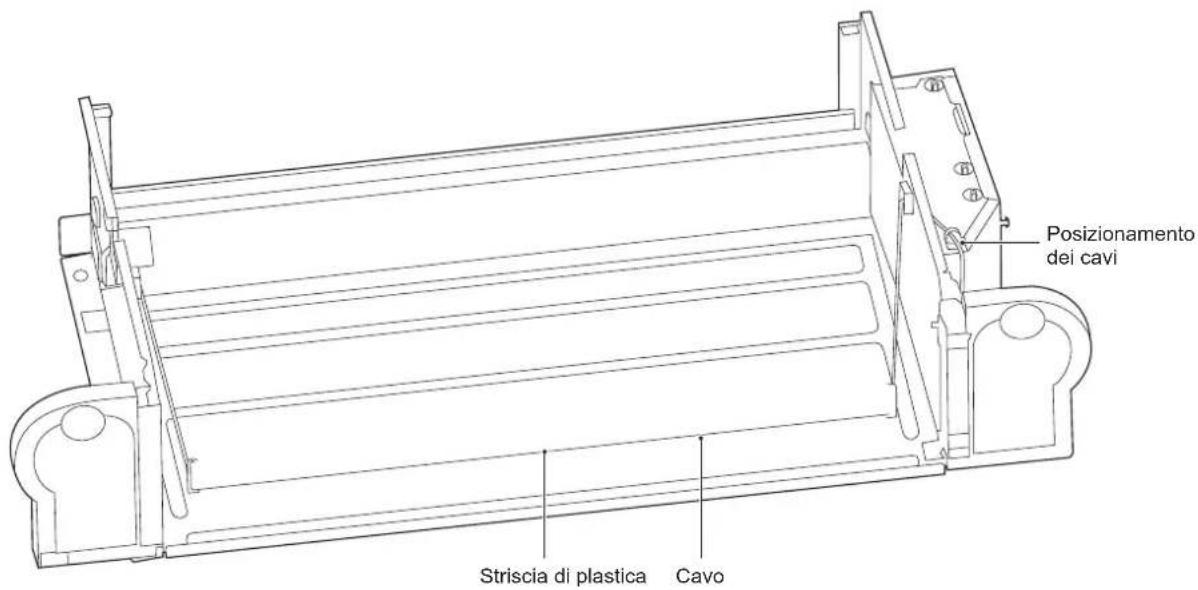

Figura 5-21 Posizione dei cavi

Fare riferimento alle tabelle 5-2 e 5-3 per le specifiche del cablaggio di alimentazione e comunicazione. Una capacità di cablaggio troppo piccola farà sì che il cablaggio elettrico diventi troppo caldo e porti a incidenti quando l'unità viene bruciata e danneggiata.

Selezionare i diametri dei fili (valore minimo) individualmente per ogni unità in base alla tabella 5-3. La variazione massima consentita del campo di tensione tra le fasi è del 2%.

Selezionare un interruttore che abbia una separazione dei contatti su tutti i poli non inferiore a 3 mm e che fornisca una separazione completa quando l'AMF è utilizzato per selezionare gli interruttori di corrente e gli interruttori di funzionamento a corrente residua:

Tabella 5-2

Modello		TUTTI
Fornitura di energia elettrica	Fase Monofase
	Tensione e frequenza	220-240 V~ 50/60 Hz
Cavo di comunicazione tra l'unità interna e l'unità di controllo cablata *		Schermatura 3×AWG16-AWG18
INTERRUTTORE AUTOMATICO / FUSIBILE (A)		15/15

Fare riferimento al manuale del controllo cablato appropriato per il cablaggio del controllo cablato.

Tabella 5-3

Gamma di corrente (A)	Sezione nominale (mm) ^2
	Cavo flessibile	Cavo rigido
≤ 3	0,5 y 0,75	1 y 2,5
>3 y ≤ 6	0,75 y 1	1 y 2,5
>6 y ≤ 10	1 y 1,5	1 y 2,5
>10 y ≤ 16	1,5 y 2,5	1,5 y 4
>16 y ≤ 25	2,5 y 4	2,5 y 6
>25 y ≤ 32	4 y 6	4 y 10
>32 y ≤ 50	6 y 10	6 y 16
>50 y ≤ 63	10 y 16	10 y 25

5.6 Guida all'avviamento

La messa in funzione o l'avviamento iniziale della macchina deve essere effettuata da un professionista.

Prima della messa in funzione, assicurarsi che: l'installazione e i collegamenti elettrici siano eseguiti in conformità al presente manuale e che nessun personale non autorizzato si trovi nelle vicinanze della macchina durante il funzionamento.

Prima di accendere l'unità, assicurarsi che:

L'unità è posizionata correttamente.

Il flusso e le tubature del sistema idrico sono corretti.

Il tubo dell'acqua è pulito.

L'aria può fluire normalmente.

La condensa può fluire normalmente verso lo scarico e il sifone.

Lo scambiatore di calore è pulito.

La connessione elettrica è corretta.

Il cavo di collegamento è sicuro.

L'alimentazione è conforme ai requisiti.

Il motore funziona normalmente entro il valore massimo consentito.

6 GUIDA DI SERVIZIO

Fate riparare l'unità da un tecnico professionista in caso di problemi.

Assicuratevi che l'alimentazione sia scollegata durante la riparazione.

6.1 Risoluzione dei problemi

La garanzia non copre i danni causati dallo smontaggio o dalla pulizia dei componenti interni da parte di agenti non autorizzati.

AVVERTENZA

Quando si verificano situazioni insolite (odore di bruciato, ecc.), fermare immediatamente l'unità e spegnerla.

Come risultato di una certa situazione, l'unità ha causato danni, scosse elettriche o incendi. Contattate il vostro rivenditore.

La manutenzione del sistema deve essere effettuata da personale qualificato.

Problema Misure
Se un dispositivo di sicurezza come un fusibile, un interruttore automatico o un interruttore di perdita scatta frequentemente o l'interruttore ON/OFF non funziona correttamente. .	Spegnere l'unità.
L'interruttore di funzionamento non funziona normalmente. Spegnere l'unità.
Se si utilizza un controllo centralizzato, il numero dell'unità viene visualizzato sull'interfaccia utente, l'indicatore di funzionamento lampeggia e sul display viene visualizzato anche un codice di errore.	Avvertire il personale dell'installazione e segnalare il codice di errore.

Ad eccezione di quanto detto sopra, se i guasti di cui sopra non sono tipici e l'unità continua a non funzionare, seguite i passi seguenti.

Problema Misure
Se il sistema non funziona affatto.	Controllare se c'è un'interruzione di corrente. Attendere che l'alimentazione venga ripristinata. Se si verifica un'interruzione dell'alimentazione mentre l'unità è ancora in funzione, il sistema si riavvierà automaticamente una volta ripristinata l'alimentazione.
Il sistema funziona ma non c'è abbastanza raffreddamento o riscaldamento.	Controllare se l'uscita dell'aria è bloccata da un ostacolo. Rimuovere gli ostacoli.Controllare se il filtro è bloccato.Controllare l'impostazione della temperatura.Controllare le impostazioni della velocità della ventola sull'interfaccia utente. Controllare se porte e finestre sono aperte. Chiudere le porte e le finestre per evitare che il vento esterno entri.Controllare se ci sono troppe persone nella stanza quando la modalità di raffreddamento è in funzione.Controllare se la fonte di calore nella stanza è troppo alta.Controllare se c'è luce solare diretta nella stanza. Usare tende o tapparelle.Controllare se l'angolo del flusso d'aria è adatto.

1) Riassunto dei codici di errore

Se si utilizza un controllo centralizzato, i codici di errore vengono visualizzati sul pannello di controllo. Contattate il personale dell'installazione e informatelo del codice di errore, del modello e del numero di serie dell'apparecchio (troverete le informazioni sulla targhetta dell'apparecchio).

No.	Tipo	Nome	Indicatore di funzionamento	Indicatore	Azione del cicalino x	Tipo
1	Errore	E2PROMErrore di comunicazione	Fisso	Lampeggia una volta ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	E7
2	Errore Fisso	Errore del sensore di temperatura ambiente (Ta)		2 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	E2
3	Errore	Errore della porta del sensore della bobina (T2C)	Fisso	3 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	E3
4	Errore Fisso E4	Errore di temperatura del tubo (T2C)		3 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.
5	Errore	Guasto di stallo del motore DC	Fisso	4 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	E8
6	Protezione (P*)	Il livello dell'acqua supera la linea di avvertimento	Lampeggio EE	Lampeggia una volta ogni 3 sec.	Cicalino 2 volte ogni 3 sec.
7	Protezione (P*)	La capacità del modello non è stata impostata (l'interruttore DIP del modello non è elencato nella tabella dei modelli)	Lampeggio	2 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	PH
8	Protezione (P*)	Protezione della temperatura dell'acqua	Lampeggio	3 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	P1
9	Protezione (P*)	Protezione dal gelo	Lampeggio	4 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.	P0
10	Protezione (P*)	Spegnimento remoto	Lampeggio P2	5 lampi ogni 3 sec.	Cicalino 2 volte ogni 3 sec.

Fare riferimento al manuale di manutenzione per la risoluzione dei problemi.

6.2 Guasti non legati all'unità

I seguenti sintomi di guasto non sono causati dall'unità stessa:

1) Sintomo: la velocità del ventilatore non è coerente con l'impostazione.

Il ventilatore non risponde al comando. In modalità di raffreddamento, quando la temperatura dell'acqua del tubo è al di fuori dell'intervallo di temperatura ambiente consentito, la velocità del ventilatore sarà mantenuta a un livello basso per evitare l'esposizione diretta all'aria calda. In modalità riscaldamento, quando la temperatura dell'acqua del tubo raggiunge un certo livello basso, anche la velocità del ventilatore sarà mantenuta ad un livello basso per evitare l'esposizione diretta all'aria fredda.

2) Sintomo: la direzione del ventilatore non è coerente con l'impostazione.

La direzione della ventola non corrisponde alla direzione indicata sull'interfaccia utente. L'oscillazione è una funzione personalizzata. Se il cliente personalizza questa funzione e la direzione del ventilatore non corrisponde a quella impostata, è perché l'unità è controllata

3) Sintomo: nebbia bianca da una data unità.

Questo può essere il risultato di un'alta umidità durante la modalità di raffreddamento. Se la contaminazione interna dell'unità fancoil è grave, la distribuzione della temperatura interna può essere irregolare. A questo punto, si dovrebbe pulire l'interno dell'unità. Chiedete al vostro rivenditore informazioni su come pulire l'unità. Questa operazione deve essere effettuata da personale di manutenzione qualificato.

4) Sintomo: polvere e sporco sull'unità

Questo può accadere dopo che l'unità viene usata di nuovo dopo essere stata inattiva per un lungo periodo di tempo. È perché la polvere è entrata nell'unità.

5) Sintomo: odore dall'unità

Questa unità assorbirà gli odori dalle stanze, dai mobili, dalle sigarette e da altri, per poi disperderli nuovamente.

L'odore può apparire dopo che piccoli animali entrano nell'unità.

6.3 Specifiche del prodotto

Tabella 6-1

MODELLO	HTW-MKH2(3)-V150-R3	HTW-MKH2(3)-V150-R4	HTW-MKH2(3)-V250-R3	HTW-MKH2(3)-V250-R4	HTW-MKH2(3)-V350-R3	HTW-MKH2(3)-V350-R4
Volume del flusso d'aria (m3/h)	255	255	400	425	595	595
Capacità di raffreddamento (kW)(*)	1.50	1.95	2.35	2.85	3.50	3.90
Capacità di riscaldamento (kW)(**)	1.57	2.05	2.60	2.95	3.80	4.00
Pressione sonora (dB(A))(***)	34	39	29	32	38	40
Ingresso nominale (W)	15	20	17	20	26	29
Corrente nominale (A)	0.18	0.21	0.20	0.22	0.26	0.28
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH2(3)-V500-R3	HTW-MKH2(3)-V500-R4	HTW-MKH2(3)-V700-R3	HTW-MKH2(3)-V700-R4	HTW-MKH2(3)-V800-R3	HTW-MKH2(3)-V800-R4
Volume del flusso d'aria (m ^3 /h)	790	800	1190	1190	1360	1300
Volume del flusso d'aria (m3/h) (kW)(*)	4.30	4.85	5.60	6.35	7.35	8.25
Capacità di riscaldamento (kW)(**)	4.70	5.25	6.00	7.05	8.05	8.70
Pressione sonora (dB(A))(***)	46	45	50	50	51	50
Ingresso nominale (W)	50	52	96	92	113	102
Corrente nominale (A)	0.49	0.51	0.85	0.79	0.95	0.87
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELO	HTWMKH2(3)-150-R3	HTW-MKH2(3)-150-R4	HTW-MKH2(3)-250-R3	HTW-MKH2(3)-250-R4	HTW-MKH2(3)-350-R3	HTW-MKH2(3)-350-R4
Volume del flusso d'aria (m3/h)	255	255	400	425	595	595
Volume del flusso d'aria (m3/h) (kW)(*)	1.65	2.25	2.65	3.05	3.85	4.2
Capacità di riscaldamento (kW)(**)	1.85	2.35	3.05	3.15	4.1	4.3
Pressione sonora (dB(A))(***)	35	42	34	34	39	40
Ingresso nominale (W)	35	40	47	47	51	51
Corrente nominale (A)	0.15	0.17	0.20	0.20	0.22	0.22
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz
MODELLO	HTW-MKH2-500-R3	HTW-MKH2-500-R4	HTW-MKH2-700-R3	HTW-MKH2-700-R4	HTW-MKH2-800-R3	HTW-MKH2-800-R4
Volume del flusso d'aria (m3/h)	790	800	1190	1150	1300	1300
Volume del flusso d'aria (m3/h) (kW)(*)	4.65	5.35	6.00	6.75	7.35	8.25
Capacità di riscaldamento (kW)(**)	5.2	5.7	6.15	7.15	8.20	8.50
Pressione sonora (dB(A)) (***)	48	47	50	50	50	50
Ingresso nominale (W)	91	91	123	110	123	118
Corrente nominale (A)	0.40	0.40	0.53	0.48	0.53	0.51
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH2(3)-V150F-R4	HTW- MKH2(3)- V250F-R4	HTW-MKH2(3)-V350F-R4	HTW-MKH2(3)-V500F-R4	HTW-MKH2(3)-V700F-R4	HTW-MKH2(3)-V800F-R4
Volume del flusso d'aria (m3/h)	255	425	595	800	1190	1300
Volume del flusso d'aria (m3/h) (kW)(*)	1.7	2.7	3.8	4.6	6.05	7.65
Capacità di riscaldamento (kW)(**)	1.4	2.3	2.88	3.35	4.6	7.5
Pressione sonora (dB(A))(***)	39	32	40	45	50	51
Ingresso nominale (W)	20	20	29	52	92	102
Corrente nominale (A)	0.21	0.22	0.28	0.51	0.79	0.87
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH2(3)-150F-R4	HTW-MKH2(3)-250F-R4	HTW-MKH2(3)-350F-R4	HTW-MKH2(3)-500F-R4	HTW-MKH2(3)-700F-R4	HTW-MKH2(3)-800F-R4
Volume del flusso d'aria (m3/h)	255	425	595	800	1190	1300
Volume del flusso d'aria (m3/h) (kW)(*)	1.95	2.89	4.09	5.05	6.4	7.65
Capacità di riscaldamento (kW)(**)	1.69	2.45	2.95	3.64	4.65	7.3
Pressione sonora (dB(A))(***)	42	34	40	47	50	50
Ingresso nominale (W)	40	47	51	91	110	118
Corrente nominale (A)	0.17	0.20	0.22	0.4	0.48	0.51
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO: HTW-MKH2-V150-R3/HTW-MKH2-150-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.14/1.25	kW
Capacità di raffreddamento (latente)	Prated,c	0.36/0.4	kW
Capacità di riscaldamento	Prated,h	1.57/1.85	kW
Ingresso totale di energia elettrica	Pelec	15/35	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	47/47	dB
Dettagli del contatto
MODELLO: HTW-MKH2-V150-R4/MODEL:HTW-MKH2-150-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.42/1.65	kW
Capacità di raffreddamento (latente)	Prated,c	0.53/0.6	kW
Capacità di riscaldamento	Prated,h	1.95/2.35	kW
Ingresso totale di energia elettrica	Pelec	20/40	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/53	dB
Dettagli del contatto

MODELLO: HTW-MKH2(3)-V250-R3/HTW-MKH2-(3)250-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.79/2.05	kW
Capacità di raffreddamento (latente)	Prated,c	0.56/0.6	kW
Capacità di riscaldamento	Prated,h	2.60/3.05	kW
Ingresso totale di energia elettrica	Pelec	17/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	43/46	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V250-R4/HTW-MKH2(3)-250-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.06/2.23	kW
Capacità di raffreddamento (latente)	Prated,c	0.79/0.82	kW
Capacità di riscaldamento	Prated,h	2.95/3.15	kW
Ingresso totale di energia elettrica	Pelec	20/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	46/47	dB
Dettagli del contatto

MODELLO: HTW-MKH2-V350-R3/HTW-MKH2-350-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.65/2.91	kW
Capacità di raffreddamento (latente)	Prated,c	0.85/0.94	kW
Capacità di riscaldamento	Prated,h	3.50/3.70	kW
Ingresso totale di energia elettrica	Pelec	26/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO: HTW-MKH2-V350-R4/HTW-MKH2-350-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.90/3.05	kW
Capacità di raffreddamento (latente)	Prated,c	1.00/1.15	kW
Capacità di riscaldamento	Prated,h	4.00/4.10	kW
Ingresso totale di energia elettrica	Pelec	29/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V500-R3/HTW-MKH2(3)-500-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.25/3.58	kW
Capacità di raffreddamento (latente)	Prated,c	1.05/1.07	kW
Capacità di riscaldamento	Prated,h	4.30/4.35	kW
Ingresso totale di energia elettrica	Pelec	50/91	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/59	dB
Dettagli del contatto

MODELLO: HTW-MKH2(3)-V500-R4/HTW-MKH2(3)-500-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.63/3.96	kW
Capacità di raffreddamento (latente)	Prated,c	1.22/1.39	kW
Capacità di riscaldamento	Prated,h	5.25/5.70	kW
Ingresso totale di energia elettrica	Pelec	52/91	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/59	dB
Dettagli del contatto

MODELLO: HTW-MKH2(3)-V700-R3/HTW-MKH2(3)-700-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.62/4.83	kW
Capacità di raffreddamento (latente)	Prated,c	0.98/1.17	kW
Capacità di riscaldamento	Prated,h	6.00/6.15	kW
Ingresso totale di energia elettrica	Pelec	96/123	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	64/64	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V700-R4/HTW-MKH2(3)-700-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.98/5.09	kW
Capacità di raffreddamento (latente)	Prated,c	1.37/1.66	kW
Capacità di riscaldamento	Prated,h	7.05/7.15	kW
Ingresso totale di energia elettrica	Pelec	92/110	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	62/62	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V800-R3/HTW-MKH2(3)-800-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	5.87/5.63	kW
Capacità di raffreddamento (latente)	Prated,c	1.48/1.72	kW
Capacità di riscaldamento	Prated,h	8.05/8.20	kW
Ingresso totale di energia elettrica	Pelec	113/123	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	63/63	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V800-R4/HTW-MKH2(3)-800-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	6.12/6.08	kW
Capacità di raffreddamento (latente)	Prated,c	2.13/2.17	kW
Capacità di riscaldamento	Prated,h	8.70/8.50	kW
Ingresso totale di energia elettrica	Pelec	102/118	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	63/63	dB
Dettagli del contatto

MODELLO: HTW-MKH2(3)-V150F-R4/HTW-MKH2(3)-150F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.3/1.5	kW
Capacità di raffreddamento (latente)	Prated,c	0.4/0.45	kW
Capacità di riscaldamento	Prated,h	1.4/1.69	kW
Ingresso totale di energia elettrica	Pelec	20/40	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/53	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V250F-R4/HTW-MKH2(3)-250F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.9/2.05	kW
Capacità di raffreddamento (latente)	Prated,c	0.8/0.84	kW
Capacità di riscaldamento	Prated,h	2.3/2.45	kW
Ingresso totale di energia elettrica	Pelec	20/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	46/47	dB
Dettagli del contatto

MODELLO: HTW-MKH2(3)-V350F-R4/HTW-MKH2(3)-350F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.8/2.94	kW
Capacità di raffreddamento (latente)	Prated,c	1.0/1.15	kW
Capacità di riscaldamento	Prated,h	2.88/2.95	kW
Ingresso totale di energia elettrica	Pelec	29/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V500F-R4/HTW-MKH2(3)-500F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.5/3.8	kW
Capacità di raffreddamento (latente)	Prated,c	1.1/1.25	kW
Capacità di riscaldamento	Prated,h	3.35/3.64	kW
Ingresso totale di energia elettrica	Pelec	52/91	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/59	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V700F-R4/HTW-MKH2(3)-700F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.8/4.9	kW
Capacità di raffreddamento (latente)	Prated,c	1.25/1.5	kW
Capacità di riscaldamento	Prated,h	4.6/4.65	kW
Ingresso totale di energia elettrica	Pelec	92/110	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	62/62	dB
Dettagli del contatto
MODELLO: HTW-MKH2(3)-V800F-R4/HTW-MKH2(3)-800F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	5.9/5.85	kW
Capacità di raffreddamento (latente)	Prated,c	1.75/1.8	kW
Capacità di riscaldamento	Prated,h	7.5/7.65	kW
Ingresso totale di energia elettrica	Pelec	102/118	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	63/63	dB
Dettagli del contatto

MODELLO	HTW-MKH1-V 150-R3	HTW-MKH1-V 150-R4	HTW-MKH1-V 250-R3	HTW-MKH1-V 250-R4	HTW-MKH1-V 350-R3	HTW-MKH1-V 350-R4
Volume del flusso d'aria (m3/h)	245	245	380	380	580	580
Capacità di raffreddamento (kW)(*)	1.44	1.87	2.23	2.55	3.41	3.80
Capacità di riscaldamento (kW)(**)	1.50	1.97	2.47	2.63	3.70	3.90
Pressione sonora (dB(A)) (***)	34	39	30	33	39	39
Ingresso nominale (W)	19	20	20	21	27	30
Corrente nominale (A)	0.2	0.21	0.21	0.22	0.26	0.28
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH1-V500-R3	HTW-MKH1-V500-R4	HTW-MKH1-V700-R3	HTW-MKH1-V700-R4	HTW-MKH-V800-R3	HTW-MKH1-V800-R4
Volume del flusso d'aria (m3/h)	780	780	1050	1050	1150	1150
Capacità di raffreddamento (kW)(*)	4.25	4.73	4.94	5.60	6.21	7.30
Capacità di riscaldamento (kW)(**)	4.64	5.12	5.29	6.22	6.80	7.70
Pressione sonora (dB(A)) (***)	46	46	52	52	53	53
Ingresso nominale (W)	50	52	98	99	105	105
Corrente nominale (A)	0.49	0.51	0.85	0.85	0.9	0.9
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz
MODELLO	HTW-MKH1-150-R3	HTW-MKH1-150-R4	HTW-MKH1-250-R3	HTW-MKH1-250-R4	HTW-MKH1-350-R3	HTW-MKH1-350-R4
Volume del flusso d'aria (m3/h)	245	245	380	380	580	580
Capacità di raffreddamento (kW)(*)	1.58	2.16	2.51	2.72	3.75	4.09
Capacità di riscaldamento (kW)(**)	1.77	2.26	2.80	2.81	3.99	4.19
Pressione sonora (dB(A))(***)	34	39	34	35	39	39
Ingresso nominale (W)	35	40	47	47	51	51
Corrente nominale (A)	0.15	0.17	0.20	0.20	0.22	0.22
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH1-500-R3	HTW-MKH1-500-R4	HTW-MKH1-700-R3	HTW-MKH1-700-R4	HTW-MKH1-800-R3	HTW-MKH1-800-R4
Volume del flusso d'aria (m3/h)	780	780	1050	1050	1100	1050
Capacità di raffreddamento (kW)(*)	4.59	5.21	5.29	6.16	6.22	6.66
Capacità di riscaldamento (kW)(**)	5.13	5.33	5.42	6.53	6.94	6.86
Pressione sonora (dB(A)) (***)	48	48	52	52	53	53
Ingresso nominale (W)	91	92	124	117	118	110
Corrente nominale (A)	0.4	0.4	0.53	0.51	0.51	0.48
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO	HTW-MKH1-V 150F-R4	HTW-MKH1-V 250F-R4	HTW-MKH1-V 350F-R4	HTW-MKH1-V 500F-R4	HTW-MKH1-V 700F-R4	HTW-MKH1-V 800F-R4
Volume del flusso d'aria (m3/h)	245	380	580	780	1050	1150
Capacità di raffreddamento (kW)(*)	1.63	2.41	3.70	4.49	5.34	6.77
Capacità di riscaldamento (kW)(**)	1.35	2.06	2.81	3.27	4.06	6.63
Pressione sonora (dB(A)) (***)	39	33	39	46	52	53
Ingresso nominale (W)	20	21	30	50	99	105
Corrente nominale (A)	0.21	0.22	0.28	0.51	0.85	0.9
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz
MODELLO	HTW-MKH1-150F-R4	HTW-MKH1-250F-R4	HTW-MKH1-350F-R4	HTW-MKH1-500F-R4	HTW-MKH1-700F-R4	HTW-MKH1-800F-R4
Volume del flusso d'aria (m3/h)	245	380	580	780	1050	1050
Capacità di raffreddamento (kW)(*)	1.87	2.58	3.99	4.92	5.84	6.18
Capacità di riscaldamento (kW)(**)	1.62	2.19	2.88	3.55	4.25	5.90
Pressione sonora (dB(A))(***)	39	35	39	48	52	52
Ingresso nominale (W)	40	47	51	92	117	110
Corrente nominale (A)	0.17	0.20	0.22	0.40	0.51	0.48
Connessioni standard della bobina	G3/4
Collegamento del tubo di scarico della condensa	ODΦ18.5mm
Alimentazione	220-240V~ 50Hz

MODELLO: HTW-MKH1-V150-R3/HTW-MKH1-150-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.09/1.20	kW
Capacità di raffreddamento (latente)	Prated,c	0.35/0.38	kW
Capacità di riscaldamento	Prated,h	1.5/1.7	kW
Ingresso totale di energia elettrica	Pelec	19/35	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	47/47	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V150-R4/ MODELO:HTW-MKH1-150-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.36/1.58	kW
Capacità di raffreddamento (latente)	Prated,c	0.51/0.58	kW
Capacità di riscaldamento	Prated,h	1.97/2.26	kW
Ingresso totale di energia elettrica	Pelec	20/40	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto

MODELLO: HTW-MKH1-V250-R3/HTW-MKH1-250-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.70/1.94	kW
Capacità di raffreddamento (latente)	Prated,c	0.53/0.57	kW
Capacità di riscaldamento	Prated,h	2.47/2.80	kW
Ingresso totale di energia elettrica	Pelec	20/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	43/47	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V250-R4/MODELO: HTW-MKH1-250-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.84/2.00	kW
Capacità di raffreddamento (latente)	Prated,c	0.71/0.72	kW
Capacità di riscaldamento	Prated,h	2.63/2.81	kW
Ingresso totale di energia elettrica	Pelec	21/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	46/48	dB
Dettagli del contatto
MODELLO:HTW-MKH1-V350-R3/HTW-MKH1-350-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.58/2.83	kW
Capacità di raffreddamento (latente)	Prated,c	0.83/0.92	kW
Capacità di riscaldamento	Prated,h	3.7/3.99	kW
Ingresso totale di energia elettrica	Pelec	27/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO:HTW-MKH1-V350-R4/MODELO:HTW-MKH1-350-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.83/2.97	kW
Capacità di raffreddamento (latente)	Prated,c	0.97/1.12	kW
Capacità di riscaldamento	Prated,h	3.90/4.19	kW
Ingresso totale di energia elettrica	Pelec	30/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto

MODELLO: HTW-MKH1-V500-R3/HTW-MKH1-500-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.21/3.53	kW
Capacità di raffreddamento (latente)	Prated,c	1.04/1.06	kW
Capacità di riscaldamento	Prated,h	4.64/5.13	kW
Ingresso totale di energia elettrica	Pelec	50/91	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/61	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V500-R4/MODELO: HTW-MKH1-500-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.54/3.86	kW
Capacità di raffreddamento (latente)	Prated,c	1.19/1.35	kW
Capacità di riscaldamento	Prated,h	5.12/5.33	kW
Ingresso totale di energia elettrica	Pelec	52/92	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/61	dB
Dettagli del contatto

MODELLO: HTW-MKH1-V700-R3/HTW-MKH1-700-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.08/4.26	kW
Capacità di raffreddamento (latente)	Prated,c	0.86/1.03	kW
Capacità di riscaldamento	Prated,h	5.29/5.42	kW
Ingresso totale di energia elettrica	Pelec	98/124	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	65/65	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V700-R4/MODELO: HTW-MKH1-700-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.39/4.65	kW
Capacità di raffreddamento (latente)	Prated,c	1.21/1.51	kW
Capacità di riscaldamento	Prated,h	6.22/6.53	kW
Ingresso totale di energia elettrica	Pelec	99/117	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	65/65	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V800-R3/HTW-MKH1-800-R3
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.75/4.76	kW
Capacità di raffreddamento (latente)	Prated,c	1.46/1.46	kW
Capacità di riscaldamento	Prated,h	6.80/6.94	kW
Ingresso totale di energia elettrica	Pelec	105/118	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	66/66	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V800-R4/ MODELO:HTW-MKH1-800-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	5.41/4.91	kW
Capacità di raffreddamento (latente)	Prated,c	1.89/1.75	kW
Capacità di riscaldamento	Prated,h	7.7/6.86	kW
Ingresso totale di energia elettrica	Pelec	105/110	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	65/65	dB
Dettagli del contatto

MODELLO: HTW-MKH1-V150F-R4/HTW-MKH1-150F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.25/1.44	kW
Capacità di raffreddamento (latente)	Prated,c	0.38/0.43	kW
Capacità di riscaldamento	Prated,h	1.35/1.62	kW
Ingresso totale di energia elettrica	Pelec	20/40	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V250F-R4/HTW-MKH1-250F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	1.7/1.83	kW
Capacità di raffreddamento (latente)	Prated,c	0.71/0.75	kW
Capacità di riscaldamento	Prated,h	2.06/2.19	kW
Ingresso totale di energia elettrica	Pelec	21/47	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	46/48	dB
Dettagli del contatto

MODELLO: HTW-MKH1-V350F-R4/HTW-MKH1-350F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	2.73/2.87	kW
Capacità di raffreddamento (latente)	Prated,c	0.97/1.12	kW
Capacità di riscaldamento	Prated,h	2.81/2.88	kW
Ingresso totale di energia elettrica	Pelec	30/51	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	52/52	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V500F-R4/HTW-MKH1-500F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	3.41/3.71	kW
Capacità di raffreddamento (latente)	Prated,c	1.08/1.21	kW
Capacità di riscaldamento	Prated,h	3.27/3.55	kW
Ingresso totale di energia elettrica	Pelec	52/92	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	59/61	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V700F-R4/HTW-MKH1-700F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	4.24/4.47	kW
Capacità di raffreddamento (latente)	Prated,c	1.10/1.37	kW
Capacità di riscaldamento	Prated,h	4.06/4.25	kW
Ingresso totale di energia elettrica	Pelec	99/117	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	65/65	dB
Dettagli del contatto
MODELLO: HTW-MKH1-V800F-R4/HTW-MKH1-800F-R4
Informazioni per identificare il modello o i modelli a cui si riferiscono le informazioni:
Articolo	Simbolo Valore		Unità
Capacità di raffreddamento (sensibile)	Prated,c	5.22/4.73	kW
Capacità di raffreddamento (latente)	Prated,c	1.54/1.45	kW
Capacità di riscaldamento	Prated,h	6.63/5.90	kW
Ingresso totale di energia elettrica	Pelec	105/110	W
Livello di potenza sonora (per impostazione di velocità, se applicabile)	LWA	65/65	dB
Dettagli del contatto

(*) Condizioni: temperatura ambiente 27 °C DB / 19 °C WB; temperatura ingresso acqua 7 °C; temperatura uscita acqua 12 °C; alta velocità.

(**) Condizioni: temperatura ambiente 20 °C DB / 15 °C WB; temperatura di ingresso dell'acqua (2 tubi: 45 °C, 4 tubi: 65 °C); temperatura di uscita dell'acqua (2 tubi: 40 °C, 4 tubi: 55 °C); alta velocità.

(***) Il livello di pressione sonora in dB(A) indica il valore misurato ad una distanza di 1 m da una presa esterna. Il livello di pressione sonora è inferiore a 70 dB.

(****) Parametri H1 basati sul caso in cui l'aria di ritorno è completamente bloccata.

HTW

QUALITY COMFORT EVERYWHERE

GROUP

make your life easy

Al termine della loro vita utile, il prodotto non deve essere eliminata insieme ai rifiuti urbani. Deve essere consegnato a centri specifici di raccolta selettiva stabiliti dalle amministrazioni comunali o airivenditori che forniscono questo servizio. Eliminare separatamente un apparecchio elettrico o elettronico (WEEE) significa evitare eventuali conseguenze negative per l'ambiente e la salute derivanti da uno smaltimento inadeguato e consente di recuperare i materiali che lo compongono, ottenendo così un importante risparmio di energia e risorse. Per sottolineare l'obbligo di eliminare separatamente.
