MANUALE UTENTE VPAC Calorex
MANUALE DI INSTALLAZIONE E D'USO

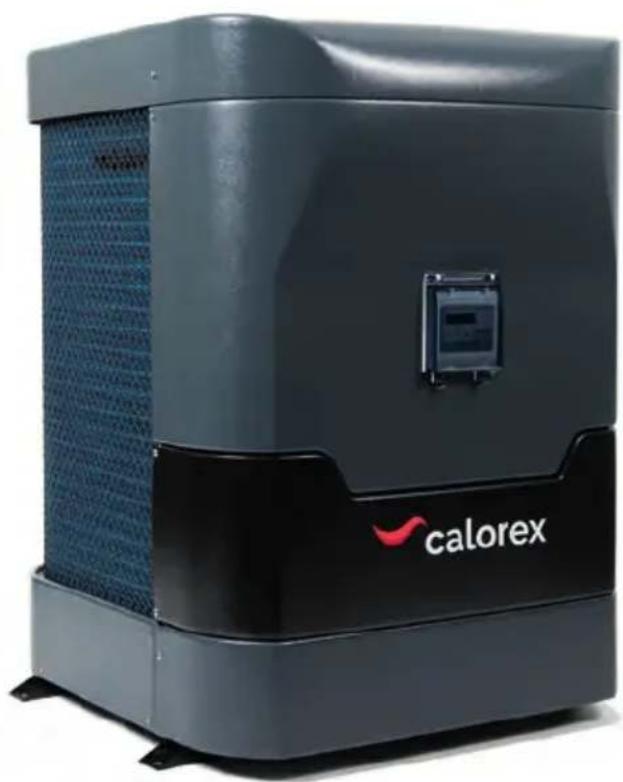

CALOREX V-PAC 12-16-22
it

AVVERTENZE PER LA SALUTE E LA SICUREZZA
Questo prodotto contiene apparettiare elettriche e rotanti. L'utilizzo di questo dispositivo è consentito ESCLUSIVAMENTE a personale addestrato e competente. Prima di procedere alla rimozione dei pannelli di accesso il dispositivo delve essere isolato elettricamente.
Questo appearecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, o alla adeguate espertienze e conoscenze, perché sorvegliati e struiti sull'uso sicuro e sui pericolì connessi. I bambini non devono gliacare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere eseguite da bambini alla un'adeguata supervisione.

INDICE
AVVERTENZE PER LA SALUTE E LA SICUREZZA 2
1.0 INTRODUZIONE 4
1.1 PREMESA 4
1.2 AVVERTENZE 4
2.0 INFORMAZIONI SULLA POMPA DI CALORE...8
2.1 TRASPORTO 8
2.2 ACCESSORI 8
2.3 CARATTERISTICHE 9
2.4 CONDIZIONI E INTERVALLI DI FUNZIONAMENTO 9
2.5 MODALITA DI FUNZIONAMENTO 9
3.0 INSTALLAZIONE 10
3.1 POSIZIONAMENTO E FLUSSO DELL'ARIA 10
3.2 TIPO DI REFRIGERANTE E POSIZIONE
DI INSTALLAZIONE 13
3.3 CIRCUito DELL'ACQUA DELLA PISCINA.14
3.4 IMPIANTO IDRAULICO 15
3.5 CONTROLLI INIZIALI 15
3.6 CORROSIONE ELETTROLITICA
NELLE PISCINE 16
3.7 CABLAGGIO ELETTRICO E ALIMENTAZIONE 16

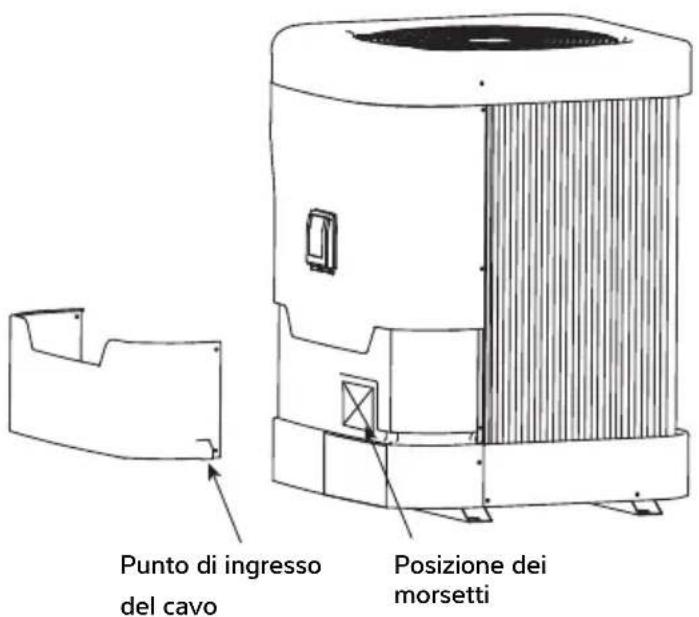

3.8 COLLEGAMENTO DELLA POMPDA DI CALORE ALL'ALIMENTAZIONE ELETTRICA....17
3.9 MORSETTI DI ESCLUSIONE
POMPA PER PISCINA P1/P2 19
4.0 UTILIZZO DELLA POMPDA DI CALORE 20
4.1 TASTIERINO 20
4.2 ISTRUZIONI DI FUNZIONAMENTO 21
5.0 VERIFICHE 23
5.1 MALFUNZIONAMENTO DELLA POMPDA DI CALORE 24
5.2 CODICI DI PROTEZIONE 25
5.3 CODICI DI ERRORE 26
6.0 MANUTENZIONE 27
7.0 RISOLUZIONE DEI PROBLEMI PIù COMUNI 27
8.0 SCHEDA DEI DATI 28

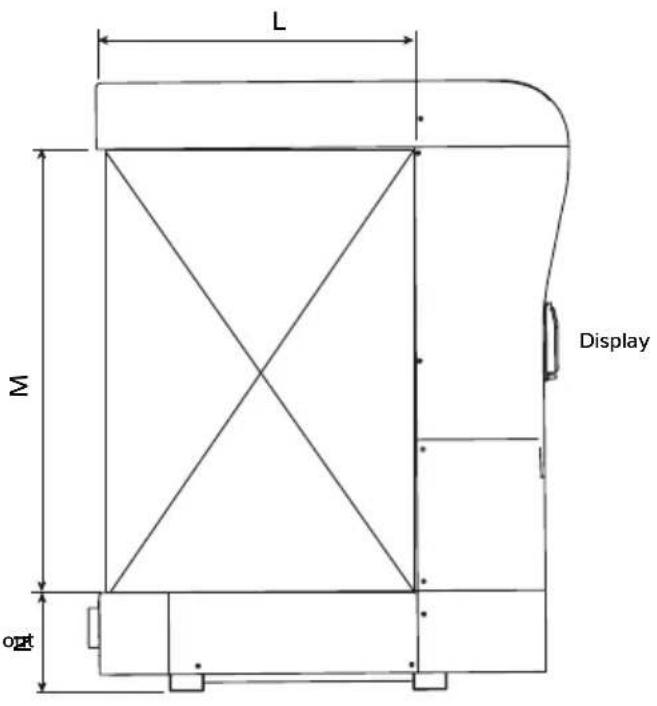

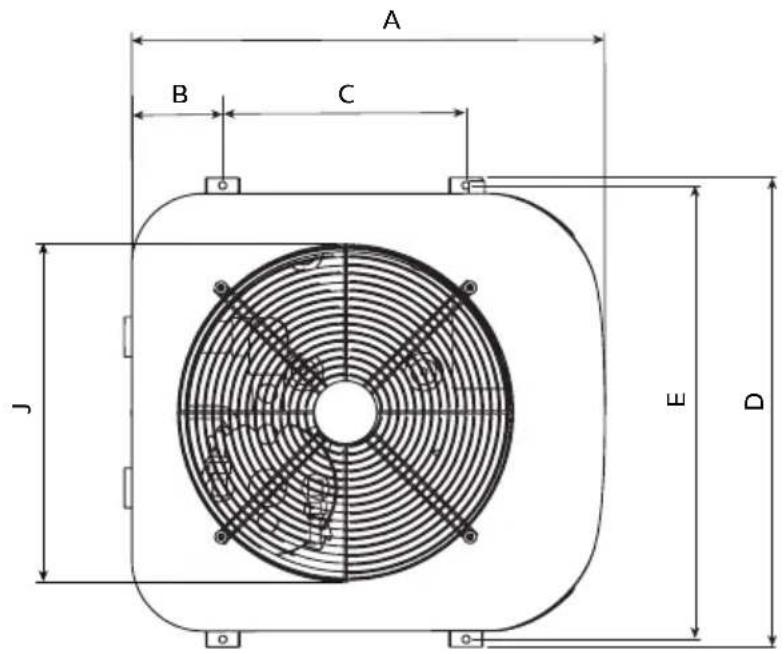

9.0 DIMENSIONI 29
10.0 PROCEDURE DI PREDISPOSITIONE PER IL FUNZIONAMENTO A BASSE TEMPERATURE....30
10.1 PROCEDURE DI AVVIO DOPO LA PREDIPOSITIZIONE PER IL FUNZIONAMENTO A BASSE TEMPERATURE 30
11.0 CONDIZIONI DI GARANZIA 31
12.0 DICHIARAZIONE DI CONFORMITA 32

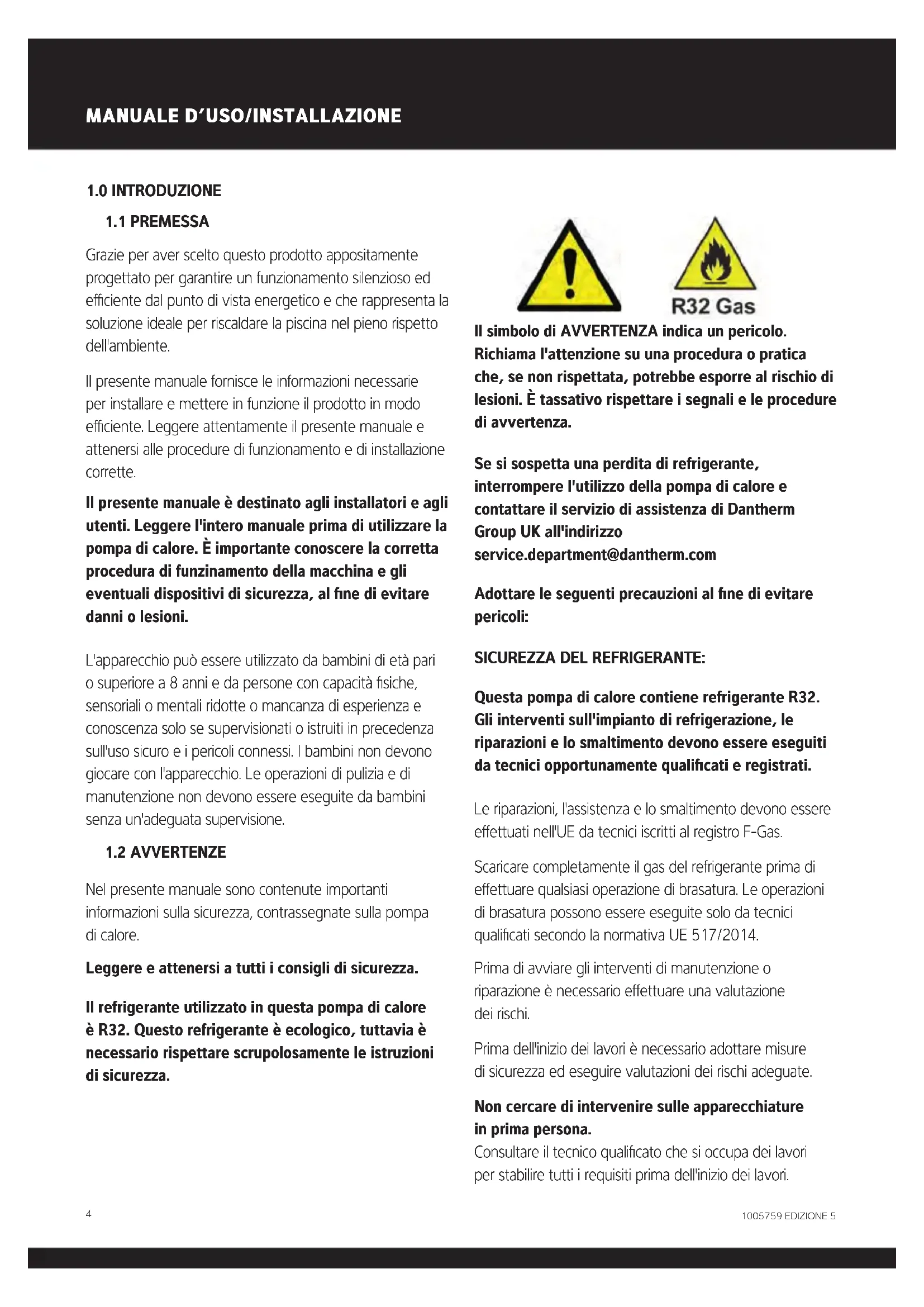

1.0 INTRODUZIONE
1.1 PREMESA
Grazie per aver scelto quello prodotto appositamente progettato per garantire un funzionamento silenzioso ed efficiente dal punto di vista energetico e che rappresenta la soluzione ideale per riscaldare la piscina nel piano rispetto dell'ambiente.
Il presente manuale fornisce le informazioni necessarie per installare eMETTERE in funzione il prodotto in modo efficiente. Leggere attendamente il presente manuale e atteneri alle procedure di funzionamento e di installatione corrette.
Il presente manuale è destinatoagli installatori eagli utenti. Leggere l'intero manuale prima diutilizzare la pompa di calorie. Éimportante conoscere la corretta procedura di funzinamento della macchina e gli eventuali dispositivi di sicurezza, al fine di evitare danni o lesioni.
L'apparecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persona con capacité fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza solo se supervisionati o struitti in precedenza sull'uso sicuro e i pericoli connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere eseguite da bambinizza un'adeguata supervisione.
1.2 AVVERTENZE
Nel presente manuale sono continue importanti informazioni sulla sicurezza, contrassegnate sulla pompa di calore.
Leggere e attenersi a tutti i consigli di sicurezza.
Il refrigerante utilizzato in questa pompa di calorie è R32. Questo refrigerante è ecologico, tuttavia è necessario rispetto scrupposamente le istruzioni di sicurezza.


Il symbolo di AVVERTENZA indica un pericolo. Richiama l'attenzione su una procedura o pratiche, se non rispetto, potrebbe esporre al rischio di lesions. Et tassativo rispetto i segnali e le procedure di avvertenza.
Se si sospetta una perdita di refrigerante, interrompere l'utilizzo della pompa di calore e contattare il servizio di assistenza di Dantherm Group UK all'indirizzato service.department@dantherm.com
Adottare le seguenti precauzioni al fine di evitare pericoli:
SICUREZZA DEL REFRIGERANTE:
Questa pompa di calore contiene refrigerante R32. Gli interventi sull'impianto di refrigerazione, le riparazioni e lo smaltimento devono essere eseguita da tecnici opportunamente qualificati e registrati.
Le riparazioni, l'assistenza e lo smaltimento devono essere effettuali nell'UE da tecnici iscritti al registrar F-Gas.
Scaricare completeness il gas del refrigerante prima di effettuare qualiasi operazione di brasatura. Le operazioni di brasatura possono essere eseguite solo da tecnici qualiati secondo la normativa UE 517/2014.
Prima di avviare gli interventi di manutenzione o riparazione è necessario effettuare una valutazione dei rischi.
Prima dell'inizio dei lavori è necessario adottare misure di sicurezza ed eseguire valutazioni dei rischi adequate.
Non cercare di intervenire sulle apparecchiature in prima persona.
Consultare il tecnico qualificato che si occupa dei lavori per stabilire tutti i requisiti prima dell'inizio dei lavori.
AZIONI DA EVITARE (FUNZIONAMENTO E MOVIMENTAZIONE):
Prestare particolare attenzione durante la movimentazione della pompa di calore, per evitare di causare danni che possono provocare perdite nel circuito di raffreddamento.
Non utilizzato metodi per accelerare il processo di sbrinamento o di pulizia diversi da quelli raccomandati dal produttore.
Non forare o bruciare.
IN CASO DI INCENDIO:
In caso di incendio possono svilupparsi fumi tossici. Pertanto sare necessario lasciare la sala il più rapidamente possibile.
REQUISITI DI POSIZIONAMENTO:
La pompa di calorie contiene refrigerante R32, è quindi necessario soddisfare i seguenti requisiti di posizionamento:
Tenere la pompà di calore lontano da fonti infiammabili o fiamme libero.
Installare, azionare e conservare la pompa di calore in un luogo in cui la superficie del pavimento sia superiore al requisito minimo, vedere sezione 3.2.
Conservare la pompa di calore in un locale senza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un appearecchio a gas in funzione o un riscaldatore elettrico acceso).
Mantenere le aperture di ventilazione libero da ostruzioni durante il funzionamento.
Non utilizzato o immagazzinare gas o liquidi combustibili in prossità della pompa di calore.
Verificare l'esistenza di eventuali norme locali alle quali è necessario atteneri durante l'installazione o la conservazione della pompa di calorie.
Tenere presente che i refrigeranti possono essere inodori.
L'installazione deve essere eseguita da personale competente, in conformità al presente manuale.
INSTALLAZIONE:
Leggere le istruzioni prima dell'installazione, dell'utilizzo e della manutenzione.
Se durante il processo di installation si verificano perdite di gas R32, interrompere immediamente l'installazione e contattare il centro di assistenza.
Se è necessaria una riparazione, contattare il centro di assistenza post-vendita più vicino.
Per evitare il surriscaldamento o il raffreddamento excessivo dell'acqua della piscina, controllare e impostare la temperatura sul pannello di controllo.
Le prestazioni di riscaldamento sono essere migliorare isolando le tubazioni di mandata e di ritorno.
Si raccomanda di utilizzato una copertura sulla piscina per ridurre le perdite di calore.
FLUSSO D'ARIA:
La pompa di calore deve averere accesso a un flusso d'aria adeguato. Vedere sezione 3.1.
Non collocare oggetti che ostruiscano il flusso d'aria in prossimità dell'ingresso o dell'uscita.
SICUREZZA ELETTRICA:
Il sezonatore di rete deve essere posizionato fuori alla portata dei bambini.
Dopo un'interruzione di corrente, quando viene ripristinata l'alimentazione elettrica, la pompa di calore cui avviarsi automaticamente.
I temporali possono danneggiare le apparecchiature elettroniche. Pertanto è consigliabile scollegare la pompa di calore alla rete elettrica.
MALFUNZIONAMENTO DELLA POMPDA DI CALORE:
AVVERTENZA: isolare elettricamente la pompa di calore e attendere 3 minuti prima di rimuovere i pannelli o di accedere alla stessa.
Consultare la lista di controllo utente nella sezione 6.2 e i codici di erre elencati nella sezione 6.3 prima di contattare l'assistenza.
Non tentare di modificare le impostazioni di controllo interno, poiché queste ultime sono state calibrate e sigillate in fabbrica.
Qualsiasi anomalia nel funzionamento, come ad esempio perdite di acqua, delve essere segnalata immediatamente all'installatore. In caso di dubbi o se è necessaria una consulenza, contattare Telefonicamente il team di assistenza al numero +44(0)1621856611 (opzione 4).
MANUTENZIONE:
Isolare l'alimentazione della pompa di calorie e attendere 3 minuti prima di pulirla, esaminarla o ripararla.
Pulire la macchina con detergenti per uso domestico o acqua pulita. Non utilizzato MAI acuaragia, diluenti o combustibili simili.
Controllare regolarmente bulloni, cavi e raccordi.
CONTROLAVAGGIO:
Durante il controlavaggio di routine, prestare attenzione a evitare che l'acqua passiattraverso la pompa di calore in direzione opposa o a una portata superiore a quella massima consigliataindicata nella schedte tecnica [sezione 8],in quanto ciot potrebbe danneggiare il condensatore dell'acqua della pompa di calore o il flussometro.
SMALTIMENTO:
La riparazione, la manutenzione e lo smaltimento delle pompe di calore inutilizzate devono essere eseguiti da tecnici autorizzati. è vietato liberare i gas refrigeranti nell'atmosfera.
Non cercare di intervenire sull'apparecchiatura in prima persona. Un funzionamento improprio cui possare situazioni di pericol.
| R32 Gas | Non utilizzato metodi per accelerare il processo di sbrinamento o di pulizia diversi da quelli raccomandati dal produttore. | Tenere la pompa di calore lontano da fonti infiammabili o fiamme libero. | |
| Conservare l'apparecchio in un localerawnza fonti di ignizione a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico acceso). | Installare la pompa di calore in un'area adeguatamente ventilata. è proibita l'installazione in aree chiuse. | ||
| Non forare o bruciare. | La riparazione e lo smaltimento devono essere eseguit da tecnici iscritti al registrar F-Gas. | ||
| Tenere presente che i refrigeranti possono essere inodori. | |||
| Installare, azionare e conservare l'apparecchio in un locale con una superficie del pavimento superiore a Xm2, dove X indica la "superficie minima"indicata nella sezione 3.2e nella sezione 8.0. | Scariare completamente il gas del refrigerante prima di effettuare qualiasi operazione di brasatura. Le operazioni di brasatura possono essere eseguite solo da tecnici qualiati secondo la normativa UE 517/2014. |
2.0 INFORMAZIONI SULLA POMPDA DI CALORE
2.1 TRASPORTO
Tenere sempre la pompa di calore in posizione verticale.
Non sollevare la pompa di calore afferrandola dai raccordi di ingresso o uscita dell'acqua, in caso contrario, lo scambiatore di calore in titanio all'interno della pompa di calore potrebbe subire danni.


2.2 ACCESSORI
Questi accessori sono forniti in dotazione con la pompa di calore.
Raccordi per il collegamento dell'acqua.
2 × 112, 2 × 50 ~mm
Kit di scarico
- Compressore inverter CC continuo
- Tecnologia EEV (valvola di equalizzazione elettronica)
- Sbrinamento rapido a gas caldo con valvola a 4 vie
- Scambiatore di calore a spirale in titanio ad alta efficienza
- Protezione per alta e bassa pressione
- Avvio graduale e ampia gamma di applicazioni di tensione
- Sistema di controllo stabile dell'inverter
2.4 CONDIZIONI E INTERVALLI DI FUNZIONAMENTO
Intervallo di funzionamento della temperatura dell'aria: V-PAC (modelli VPT X): -5-43 °C.
Intervallo di impostazione della temperatura dell'acqua: Riscaldamento: da 18^ a 40^ Raffreddamento: da 12^ a 30^
2.5 MODALITA DI FUNZIONAMENTO
La pompa di calorie dispone di tre modalità: Modalità potenza (Powerful), modalità silenziosa (Silent) e modalità Smart.
| Modalità Modalità Caratteristiche | ||
| Powerful | Modalità potenza(Powerful) | Capacità di riscaldamento 100%Riscaldamento più rapido, ideale per il riscaldamento iniziale della piscina. |
| Silent | Modalità silenziosa(Silent) | Capacità di riscaldamento 50%Funzionamento silenzioso, ideale per il funzionamento notturno. |
| Smart | Modalità Smart | Capacità di riscaldamento dal 25% al 100%Ottimizzazione intelligente ideale per il funzionamento quotidiano. |
3.0 INSTALLAZIONE
L'installazione deve essere effettuata esclusivamente da personale competente.
3.1 POSIZIONAMENTO E FLUSSO DELL'ARIA

La pompa di calore deve essere collocata in un'area

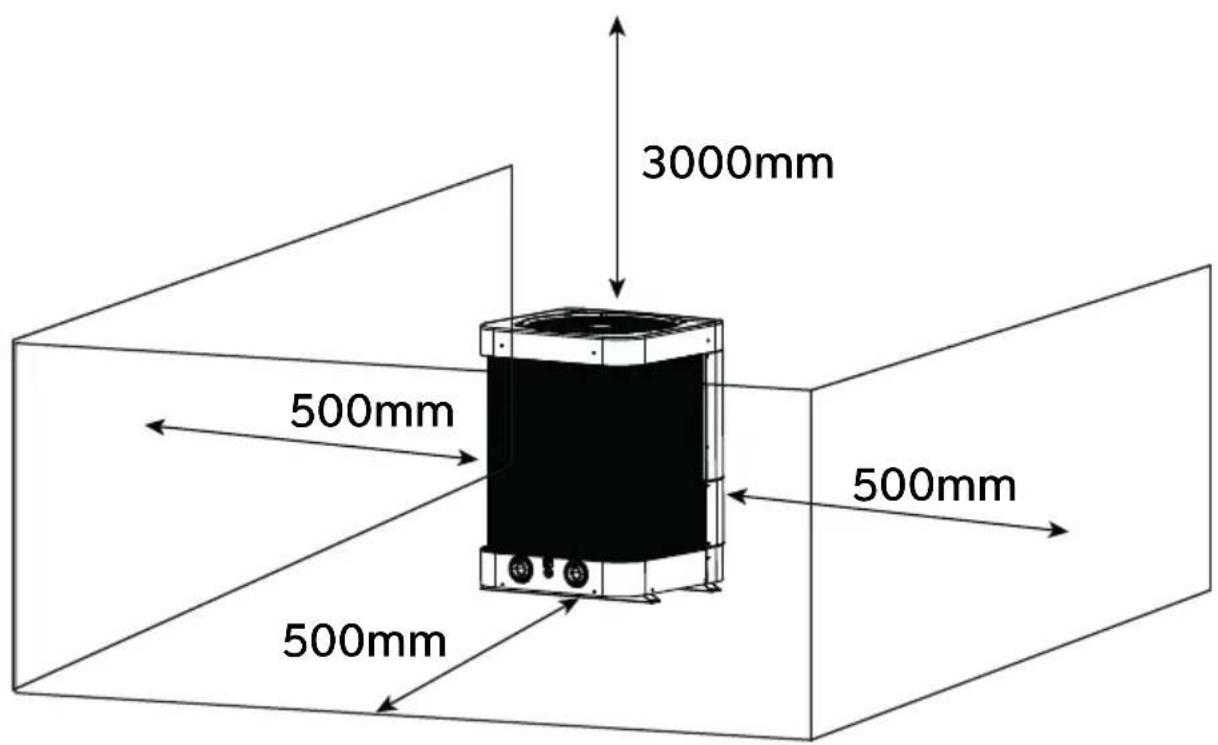

adeguatamente ventilata. Le distance minime tra la pompa di calore ed eventuali ostruzioni sono indicate di seguito.
- La pompa di calore deve essere fissata con bulloni M10 su una base di cemento o mediante opportune staffe di montaggio, solide e fissate saldamente. Inoltre, le staffe devono essere a prova di corrosione.
Non ostruire le griglie di ingresso e di uscita.

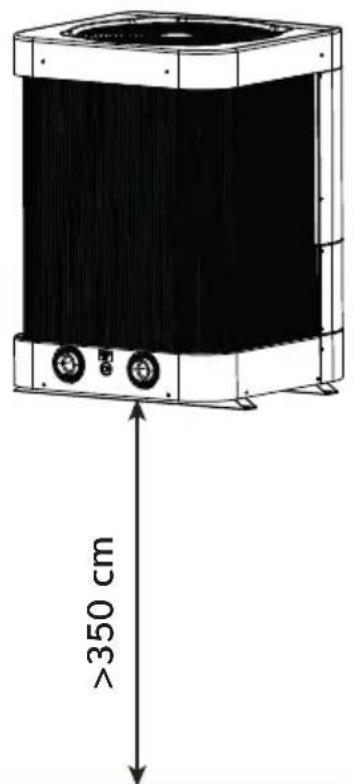

Flusso d'aria - principi generali
La pompa di calore assorbe energia dall'aria che aspira. Per un funzionamento efficente, la pompa di calore delve avere accesso all'aria fresca necessaria.
- L'aria non deve ricircolare. L'aria che esce alla pompa di calore non deve essere aspirata nuovamente all'ingresso.
L'aria non deve essere limitata, ne il suo volume ridotto. - É necessario rispetto le distance minime richieste riportate di seguito per ridurre al minimo il rischio di ricircolo dell'aria o di limitazione e di riduzione delle prestazioni. Ulteriori esempiti sono riportati nella pagina seguente.

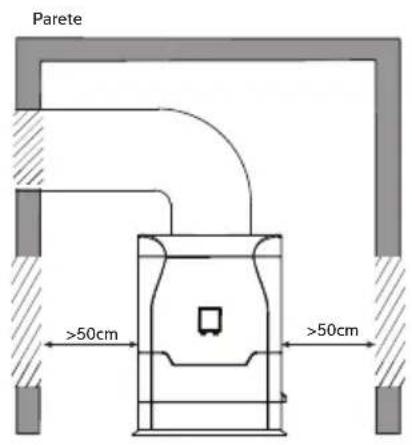

Installazione tipica all'interno del locale o dell'impiano. (Non consigliato per condotti lunghi). Il locale dell'impiano deve essere uno spazio aesso dedicato.

Installazione esterna tipica.
È necessario prevedere aree libere per garantire il flusso d'aria da e verso le pompe di calore se installate in un'area chiusa o dove richiesto per consentire il passaggio dell'aria atraverso una parete, ecc. Assicurarsi che i fori atraverso le pareti siano sigillati per evitare che l'aria in uscita entri nelle cavità e per evitare la possibilità di ricircolo.
L'area libera è l'area disponibile atraverso la quale l'aria può passare da una griglia o da feritoie.
| Superfici libere minime \( {\mathrm{m}}^{2} \) | |
| Modello Area | di scarico |
| VPT 12 0,188 | |
| VPT 16 0,188 | |
| VPT 22 0,220 | |
Al fine di adeguarsi alle norme di sicurezza relative alle installazioni elettriche in zone umide, la pompa di calore deve essere installata ad almeno 350~cm di distanza dal bordo della piscina o della vasca idromassaggio.

Piscinnammasgapidpmassaggio
3.2 TIPO DI REFRIGERANTE E POSIZIONE DI INSTALLAZIONE
Questa pompa di calore contiene refrigerante R32, che è ecosostenibile con un GWP (Potenziale di riscaldamento globale) para a 675. Tale refrigerante presenta la classe di sicurezza d'uso A2L, esendo a bassa tosicità e a Bassa inflammabilità. Sul piano pratico è molto dificile innescare la combustione di un refrigerante A2L, ma esta classificazione richiede una valutazione dei rischi legati alla possibilità di un rilascio accidentale del refrigerante in un'area collegata alla pompa di calore, che tengàconto dell'applicazione, della posizione dei componenti e della carica dello stesso refrigerante installata. Questa guida all'installazione può costituire lo strumento per una tale valutazione del rischio per l'impianto.
Tutti i refrigeranti inflammabili perdono la capacité di combustione se il livello di concentrazione in un locale rimane al di sotto del loro limite inferiore di inflammabilità (LFL). La norma europea EN378 definite i requisiti necessari per mantenersi ampiamente al di fatto di tale limite in caso di perdite accidentali. Scegliendo la posizione come stabilito alla norma EN378-1:2016, è possible eliminare la probabilità di create un'atmosfera inflammabile. Fare riferimento alla superficie minima per ciascun prodotto e all'interpretazione riportate di seguito per quanto riguarda l'ubicazione della pompa di calore e della piscina. Queste informazioni sono fornite solo a titoloindicativo e non sostituiscono le norme o i requisiti di salute e sicurezza.
| Modello VPT12 | ALX VPT16ALX | VPT22ALX | ||
| Carica di refrigerante | R32 kg 0,8 0,8 | 1,7 | ||
| Superficie minima \( m^2 \) | 5,4 5,4 24,6 | |||
| Note *Assumendo la | peggiore delle ipotesi per la categoria di accesso: a - accesso generale e classe di ubicazione: I - apparecchiature meccaniche dello spazio occupato; entrambi come definiti in linea con la norma EN378-1 2016 sezione 5.1 tabella 4 e sezione 5.3* La superficie minima è calculata in linea con la sezione C.2 della norma EN378-1 2016 (calcolo C.2). | |||
INTERPRETAZIONE
Per l'applicazione della superficie minima di cui sopra,fare riferimento alle situazioni di installmente riportate di seguito.
Piscina esterna e pompa di calore esterna:
soddisfa automaticamente la superficie minima richiesta perché lo spazio esterno è illimitato.
Piscina all'esterno e pompa di calore all'interno di una sala macchine:
soddisfa automaticamente la superficie minima richiesta perché il locale deve essere aperto verso l'esterno per il flusso d'aria della pompa di calore e lo spazio esterno è illimitato.
Piscina all'interno e pompa di calore all'esterno:
il padiglione della piscina deve superare la superficie minima richiesta riportata sopra.
Piscina all'interno e pompa di calore all'interno di una sala macchine isolata dal padiglione della piscina:
il padiglione della piscina deve superare la superficie minima richiesta riportata sopra.
Piscina interna e pompa di calore all'interno di una sala macchine, ventilata verso il padiglione della piscina:
il padiglione della piscina e la sala macchina, insieme, devono superare la superficie minima richiesta riportata,sopra.
3.3 CIRCUito DELL'ACQUA
DELLA PISCINA

| LEGENDA | |
| Valvola di isolamento | N |
| Giunto frangibile | + |
| Valvola a tre vie | N |
3.4 IMPIANTO IDRAULICO
IMPORTANT
Prima di installare la pompa di calore, assicurarsi che i dischi di copertura siano rimossi dai raccordi di ingresso/uscita dell'acqua della piscina. Questi ultimi dovrebbero staccarsi quando gli adattatori vengono svitati.
- Assicurarsi che la valvola di bypass sia installata e impostata in modo da ottenere le portate consigliate indicate nella scheda tecnica.
- Assicurarsi che il kit di scarico della condensa in dotazione sia fissato e che venga scaricato in uno scarico o in una vasca di raccolta.

Note: Ai fini di una maggiore chiarezza i raccordi sono raff Gurati su scala maggiorata.
- Per evitare un'eccessiva sollecitatione sui raccordi, è necessario sostenere le tubazioni di ingresso e di uscita.
- Mantenere inalterata la qualità dell'acqua.
Vedere le condizioni di garanzia.


3.5 CONTROLLI INIZIALI
Avviare la pompa di filtraggio prima di accendere la pompa di calore, quando spegnere la pompa di calore prima della pompa di filtraggio. Si consiglia di spegnere la pompa di calore prima di effettuare il controlavaggio.
Prima di arrivare la pompa di calorie, verificare la presenza di eventuali perdite di acqua e controllare/impostare la temperatura richiesta sul controller, quando accendere.
Al fine di proteggere i componenti, la pompa di calore è dotata di una funzione di avvio ritardato. Quando si avvia il riscaldamento/raffreddamento, la ventola funzionera per un minuto prima dell'avvio del compressore. La pompa di calore funziona per almeno 5 minuti. Quando la pompa di calore interrompe il riscaldamento/raffreddamento o viene spenta dall'utente, la ventola continua a funzionare per un minuto.
Dopo l'avvio, verificare la presenza di eventuali codici di erre o di rumori anomali provenienti alla pompa di calorie.
3.6 CORROSIONE ELETTROLITICA NELLE PISCINE
La corrosione elettrolitica si verifica quando il contatto tra metalli dissimili crea una differenza di potenziale tra gli stessi. Separati talvolta da una sostanza conduittivanota come elettrolita, i metalli dissimili creeranno una piccola tensione (differenza di potenziale) che permette il passaggio degli ioni da un materiale all'altro.
Proprio come una batteria, gli ioni passeranno dal materiale con carica più positiva a quello con carica più negativa.
Ogni tensione superiore a 0,3 V può causare la degradazione del materiale con carica più positiva.
Una piscina con le relative attrezzature può creare quello effetto. L'acqua della piscina è un elettrolita ideale e i componenti del circuito di filtraggio, delsystema di riscaldamento, dei gradini, delle luci, ecc. forniscono i metalli dissimili necessari per completare il circuito.
Sebbene queste piccole tensioni rappresentino raramente una minaccia per la sicurezza, sono come quince provocare guasti prematuri a causa della corrosione. Non diversa alla corrosione per ossidazione, la corrosione elettrolitica cui poto causare la completa decomposizione di un materiale metallico in un lasso di tempo molto breve.
Per evitare quello tipo di corrosione, tutti i componenti metallici a contatto con l'acqua della piscina, come elementi non elettrici tipo filtri metallici, filtri per pompé, scambiatori di calore, gradini e corrimano, devono essere collegati tra loro utilizzando un cavo di collegamento da 10~mm^2 . Si raccomanda vivamente di effettuare il collegamento nelle piscine esistenti, che potrebbero non essere protette da quelloystema.
3.7 CABLAGGIO ELETTRICO E ALIMENTAZIONE
Tutti i lavori elettrici devono essere eseguiti in conformità all'ultima versione delle normative I.E.E. o ai codici di condotta locali, a seconda dei casi.
La macchina deve essere installata in conformità alla direttiva EMC2004/108/CE.
Isolare sempre l'alimentazione principale prima di rimuovere le copertura della macchina.
L'alimentazione della macchina deve includere quanto riportato di seguito. Fusibili o interrupturi automatici di tipo motore (fusibile aM/MCB di tipo C) sono al valore nominale specificato (vedere scheda tecnica). Se si utilizes un fusibile, si raccomanda l'uso di fusibili H.R.C. Montare un interruptatore multipolare posizionato entro 2 m alla pompa di calore, che deve avere unTRAferro di almeno 3 mm quando è spento
Tutte le unità devono essere correttamente messe a terra e delve essere installato un interrottore differenziale RCD di tipo separato che protegge solo la macchina.
Non superare i seguenti limiti di funzionamento. Il mancato rispetto delle tensioni necessarie invalidere la garanzia. Questa tensione deve essere disponibile sulla pompa di calore durante il funzionamento. La tensione non deve scendere al di quello dei suddetti valori quando si avvia il compressore.
Minima Massima
Tensione
Macchine monofase 207 V 253 V
Frequenza di ciclo (50 Hz) 47,5 Hz 52,5 Hz
3.8 COLLEGAMENTO DELLA POMPDA DI CALORE ALL'ALIMENTAZIONE ELETTRICA


3.9 MORSETTI DI ESCLUSIONE
POMPA PER PISCINA P1/P2
Per gli impianti in cui la pompa del filtro della piscina funziona in modo continuo, non è necessario utilizzato quosti morsetti.
Per gli impiani in cui un timer controllinga la pompa del filtro della piscina che fornisceanche l'acqua per la pompa di calore,quest'ultimapuobigorareiperiodi "pump off" (pompa spenta)per garantire il riscaldamento/ raffreddamento della piscina. Per attivare esta impostazione,rivolgersi al proprio installmenter.
Se installata in parallelo con il timer, la pompa del filtro della piscina funzionera quando:
a) è stato impostato un periodo di "pump on" (pompa accesa) sul timer per finalità di filtraggio.
b) è stato impostato un periodo di "pump off" (pompa spenta) sul timer e la pompa di calore fa funzionare la pompa del filtrò della piscina per il campionamento della temperatura e se la piscina necessita di riscaldamento/raffreddamento.
Questa funzione si attiva注意事项 il timer ogni volta che il controller misura una temperature dell'acqua che necessita di riscaldamento/raffreddamento. Se la piscina non necessita di riscaldamento/raffreddamento, la pompa del filtro verrà spenta fine a quando il controller non misurera una temperature dell'acqua che necessita di riscaldamento/raffreddamento. Se la piscina necessita di riscaldamento/raffreddamento, la pompa di calore continuera a far funzionare la pompa del filtro e riscaldera/raffreddera la piscina.
Questa caratteristica ridurà il tempo di funzionamento della pompa del filtrò della piscina per ridurre al minimo il consumo di energia della pompa.

4.0 UTILIZZO DELLA POMPDA CALORE
4.1 TASTIERINO

Note: quando la pompa di calore è spenta, il display在哪。

4.2 ISTRUZIONI DI FUNZIONAMENTO
IMPORTANT
Ricordare che all'avvio è previsto un ritardo di 1 minuto prima che la pompa di calore si avvii
a. Accensione.
Premere acerradere o specnere l'unità. Nota: una breve pressione riporta il controller al menu principale.
b. Impostazione della temperatura.
Premere e▼ per visualizzare e regolare la temperatura impostata. Premere per salvare le impostazioni etornare alla schermata principale.
c. Sezione della modalità
Premere M per entrare in modalità.
Powerful Spia della modalità potenza (Powerful) accesa.
Smart Spia della modalità Smart accesa. Silent Spia della modalità silenziosa (Silent) accesa.
d. Selezione della modalità riscaldamento (Heat)
Premere M per passare dal riscaldamento al raffreddamento e viceversa.
Riscaldamento = Spia di riscaldamento accesa e H sul display.
Raffreddamento= Spia di raffreddamento accesa e C sul display.
e. Sbrinamento
- Sbrinamento automatico. Durante lo sbrinamento della macchina, la spia di riscaldamento lampeggia; dello sbrinamento, la spia smette di lampeggiare.
- Sbrinamento forzato. Quando la macchina è in fase di riscaldamento e il compressore funzione ininterrottamente da 10 minuti. Premere e insieme per 5 secondi. La spia della modalità di riscaldamento lampeggia e lo sbrinamento si avvia. quando si esce dallo sbrinamento, il display torna alla modalità normale.
Durante uno sbrinamento normale, la pompa di calore più scaricare una quantità significativa di vapore nelle aria.
Ènormale che si formi del ghiaccio sulle alette dell'evaporatore, ma se rimangono notevoli quantità di ghiaccio dopo lo sbrinamento, spagnere la pompa di calore e far scogiere il ghiaccio.
f. Impostazione dell'orologio
Spagnere la pompa di calorie tramite Premere M per accedere alle impostazioni dell'orologio. Premere M e l'ora lampeggia. Usare e per impostare l'ora. Premere M nuovamente per far lampeggiare i minuti e usare e per impostare. Premere M nuovamente per tornare alla schermata principale. Premere per riaccendere le pompè di calorie.
g. Impostazione timer
Tenere premuto per 5 secondi per accedere al menu timer. Si visualizza il tempo di accensione del timer. Premere M e l'ora lampeggia. Utilizzato e▼ per impostare l'ora. Premere M nuovamente e i minuti lampeggiano. Utilizzato i pulsanti e▼ per regolarli. Premere M nuovamente per visualizzato l'ora di spegnimento del timer.Seguire la stessa procedura di timer acceso. Al termine, premere M per salvare l'impostazione.
h. Annulla timer
Esistono due modi per annullare le impostazioni del timer.
- Sia l'accensione che lo spegnimento del timer sono impostati sullo stesso momento.
- Nell'interfaccia per le impostazioni del timer, tenere premuto per 5 secondi ① per cancellare agli orario singolarmente. Nota: occorre cancellare "Timer off" (spegnimento timer) prima di "Timer on" (accensione timer).
5.0 VERIFICHE
Ispezionare la pompa di calore prima dell'uso
- Verificare che la ventola, gli ingressi e le uscite dell'aria non siano ostruiti.
-
É vietato installare tubi o componenti di refrigerazione in ambienti corrosivi.
-
Controllare che il cablaggio elettrico sia eseguito in conformità con lo schema elettrico e che la macchina sia messa a terra.
- Verificare che l'interruttore di alimentazione generale sia disinserito.
- Controllare l'impostazione della temperatura.
a. Diagnostica della macchina.
Per facilitare la diagnosi della macchina, la pompa di calore cui si sono riportare alcune condizioni. Queste sonoamente nella tabella sottostante. Per accedervi, tenere premuto il
pulsante Silent per 5 secondeutilizzare e▼ per scorrere. Il primo numero che lampeggia è il codice del
parametro. Premere per tornare al menu principale.
b. Ripristino delle impostazioni di fabbrica
Tenere premuti contemporaneamente Silent per 5 secondi per accedere al menu parametri cliente.
Tenere premuti nuovamente Silent e
contemporaneamente per 5 secondi per effettuare il reset. Il cicalino suonerà due volte e tutti i valori dei parametri torneranno ai valori predefiniti.
| CODICE DOMANDA SIGNIFICATO INTERVALLO | ||
| 1 | Temperatura dell'acqua in ingresso -20~99 °C | °C |
| 2 | Temperatura dell'acqua in uscita -20~99 °C | |
| 3 | Temperatura ambiente -20~99 °C | |
| 4 | Temperatura gas di scarico del compressore | 0~125 °C |
| 5 | Temperatura gas di aspirazione del compressore | -20~99 °C |
| 6 | Temperatura serpentina evaporatore -20~99 °C | °C |
| 7 | Temperatura serpentina del condensatore | -20~99 °C |
| da 8 a 14 | Ignorato | |
5.1 MALFUNZIONAMENTO DELLA POMPDA DI CALORE
AVVERTENZA: isolare elettricamente la pompa di calorie e attendere 3 minuti prima di rimuovere i pannelli o di accedere alla stessa.
- Consultare la lista di controllo utente nella sezione 5.2 e i codici di erre elencati nella sezione 5.3 prima di contattare l'assistenza.
-
Non tentare di modificare le impostazioni di controllo interno, poiché queste ultime sono state calibrate e sigillate in fabbrica.
-
Qualsiasi anomalia nel funzionamento, come ad esempio perdite di acqua, deve essere segnalata immediatamente all'installatore. In caso di dubbi o se è necessaria una consulenza, contattare Telefonicamente il team di assistenza al numero +44(0)1621 856611 (opzione 4).
| Anomalia Causa Soluzione | ||
| La pompa di calore non funziona | Assenza di alimentazione Attendere fino al ripristino dell'alimentazione | |
| L'alimentazione è spenta Accendere l'alimentazione | ||
| Il fusibile si è bruciato Controlare e sostuire il fusibile | ||
| L'interruttore è disattivato Controllare e attivare l'interrottore | ||
| Ventola in funzione ma con riscaldamento insufficiente | Evaporatore ostruito Rimuovere le ostruzioni | |
| Uscita dell'aria ostruita Rimuovere le ostruzioni | ||
| Ritardo avviamento 3 minuti | Attendere che il timer di ritardo si spenga | |
| Visualizzazione normale, ma senza riscaldamento | La temperature impostata è troppo Bassa | Impostare la temperature di riscaldamento desiderata |
| Ritardo avviamento 3 minuti | Attendere che il timer di ritardo si spenga | |
| Azione di commutazione difettosa. | Arrestare la macchina e scollegare immediamente l'alimentazione, quando contATTARE il rivenditore | |
| Il fusibile si brucia spesso o l'interruttore differenziale scatta spesso | ||
| Se le soluzioni indicate sulla non funzionano, contattare l'installatore fornendo informazioni dettagliate e il numero del modello. Non cercare di riparare in prima persona. | ||
5.2 CODIC DI PROTEZIONE
Questi codici indicate l'arresto della macchina a causa di circumstanze esterne. Non individano la presenza di quasti della pompa di calore.
| N. Display Causa | Soluizione | |
| 1 Er 03 | Nessun flusso d'accua nella pompa di calorie. | Controllare il circuito dell'accua e la pompa della piscina. |
| 2 Er 04 | Protezione antigelo. La pompa di calorie funziona in modalità riscaldamento per un breve periodo di tempo quando è in modalità standby per evitare l'accumulo di gelo. Ciò non sostituisce la predisposizione per un funzionamento a basse temperature. | |
| 3 Er 21 | La temperature ambiente è fuori intervallo, inferiore a -5 °C o superiore a 43 °C. | |
| 4 Er 27 | La differenza di temperature tra l'accua in ingresso e l'accua in uscita è superiore a 10 °C |
5.3 CODICI DI ERRORE
Se la pompa di calore visualizza qualcuno di questi codici di erre, contattare l'installatore per chiedere una consulenza.
| Display Descrizione del codice di erreore | |
| Er 05 Allarme alla pressione | |
| Er 06 Allarme Bassa pressione | |
| Er 09 Errore di comunicazione del controller | |
| Er 10 Errore di comunicazione del modulo inverter | |
| Er 12 Allarme temperatura gas di scarico alla | |
| Er 15 Guasto dei sensore di temperature acqua in ingresso | |
| Er 16 Guasto dei sensore di temperature della serpentina dell'evaporatore | |
| Er 18 Guasto dei sensore di temperature del gas di scarico | |
| Er 19 Errore motore del ventilatore CC | |
| Er 20 Protezione da errorsi anomali del modulo inverter | |
| Er 23 Protezione per bassa temperature dell'accqua in uscita in modalità raffreddamento | |
| Er 29 Allarme temperatura gas di aspirazione del compressore | |
| Er 32 Elevata protezione della temperature dell'accqua in uscita in modalità riscaldamento | |
| Er 35 Protezione alta corrente compressore | |
| Er 42 Guasto dei sensore di temperatura della serpentina del condensatore |
6.0 MANUTENZIONE 7.0 RISOLUZIONE DEI PROBLEMI PIU COMUNI

Isolare
l'alimentazione
della pompa di
calore e attendere
3 minuti prima di
pulirla, esaminarla
oripararla.

Coprillelcorpo della pompa di calore quando non e in uso.
Pulire la pompa di calorie con detergenti per uso domestico o acqua pulita, non usare MAI acaragia, diluento combustibili simili.
Controllare regolarmente bulloni, cavi e raccordi.
Controllare regolarmente che il tubo di scarico della condensa non sua ostruito e liberarlo.
Mantenere l'evaporatore pulito e libero da ostruzioni utilizzando una spazzola morbida. Per accedere all'evaporatore, isolare prima la pompa di calore elettricamente utilizzato il sezonatore di rete e attendere 3 minuti prima di rimuovere qualsi s pannello
Avviso: prestare attenzione a non toccare le alette dell'evaporatore con le mani, poiché i bordi sono taglienti e possono causare lesioni.
La riparazione, la manutenzione e lo smaltimento delle pompe di calore inutilizzate devono essere eseguiti da tecnici autorizzati. è vietato liberare i gas refrigeranti nell'atmosfera.
Non cercare di intervenire sull'apparecchiatura in prima persona. Un azionamento improprio cui possare situazioni di pericol.
Requisiti per il personale di assistenza
Chiunque lavori o acceda a un circuito refrigerante deve.
essere in possesso di un certificato valido rilasciato da
un'autorità di valutazione accreditata dal settore, iscritta
nel registro F-Gas.
Non cercare di intervenire sull'apparecchiatura in prima persona.
8.0 SCHEDA DEI DATI
| MODELLO UNITÀ VPT 12ALX | VPT 16ALX | VPT 22ALX | ||
| PRESTAZIONI - Aria 27 °C Acqua 27 °C UR 80% | ||||
| Capacità riscaldante | 14,1 18,5 24,4 | |||
| Intervallo COP | 13,5-6,28 13,5 | -6,03 13,5-5,14 | ||
| COP medio al 50% della velocità | 9,7 9,3 8,8 | |||
| PRESTAZIONI - Aria 15 °C Acqua 26 °C UR 70% | ||||
| Capacità riscaldante | kW 10 | 64 13,61 17,8 | ||
| Intervallo COP | 8,5-5,11 8,4-5,02 6,2-4,14 | |||
| COP medio al 50% della velocità | 6,5 6,4 4,7 | |||
| SPECIFICHE TECNICHE | ||||
| Temperatura dell'aria durante il funzionamento | C da -5 °C a 43 °C | |||
| ALIMENTAZIONE ELETTRICA | 230 V monofase 50 Hz | |||
| Potenza di ingressso nominale | kW 0,20-2,24 0,23-3,06 0,75-4,75 | |||
| Corrente di ingressso nominale | A 1,2-8,9 1,23-12,0 3,45-19,6 | |||
| Corrente di ingressso massima | A | 12,5 15,5 24,5 | ||
| Valore nominale RCD tipo F | mA | 30 | 30 | 30 |
| Valore nominale fusibile aM/MCB tipo C | A | 16 | 20 | 32 |
| Rumorosità a 10 m di distanza | dB(A) <29 | <30 | <30 | |
| Portata dell'accua consigliata | m3/h 4,97 | 6,5 | 8,98 | |
| Collegamento dell'accua | mm | 1 1/2" e 50 mm | ||
| DATI GENERALI | ||||
| Dimensioni nette L x P x A | mm | 650 x 650 x 835 | 650 x 650 x 835 | 745 x 752 x 967 |
| Dimensioni imballo L x P x A | mm | 670 x 670 x 870 | 670 x 670 x 870 | 770 x 770 x 980 |
| Peso netto | kg | 70 | 80 | 95 |
| SISTEMA ERMETICO | ||||
| Carica di refrigerante R32 | g | 800 | 800 | 1.700 |
| Superfice minima richiesta | m2 | 5,4 5,4 | 24,6 | |
NOTE
I parametri delle prestazioni della pompa di calore sono soggetti a modifiche alla preavviso. Fare sempre riferimento alla targhetto.
Potenziale di riscaldamento globale (GWP) R32 - 675.
I dati sono soggetti a miglioriche sera preavviso.

9.0 DIMENSIONI


| A | B | C | D | E | F | G | H | I | J | K | L | M | N | |||||||||
| VPT12 ALX 6 | 50 | 98 | 3 | 62 | 650 | 526 | 220 | 835 | 60 | 0 | 92 | 49 | 0 | 190 | 4 | 30 | 588 | 130 | ||||
| VPT16 ALX 6 | 50 | 98 | 3 | 62 | 650 | 526 | 220 | 835 | 60 | 0 | 92 | 49 | 0 | 190 | 4 | 30 | 588 | 130 | ||||
| VPT22 ALX 7 | 52 | 138 | 3 | 887 | 745 | 721 | 24 | 0 | 967 | 6 | 95 | 92 | 5 | 30 | 228 | 505 | 705 | 157 |
AVVERTENZA. Isolare la macchina prima di aprirla! Poiché la pompa di calore è dotata di apparecchiature elettriche e rotanti, si raccomanda, per la propria sicurezza, che la seguente procedura sia eseguita da una persona competente.
(Procedura di scarico)
TUTTI MODELLI
Objettivo
Garantire la protezione antigelo
Eliminare i problemi di corsoione
Bloccare i componenti elettrici
- Scollegare l'alimentazione elettrica alla pompa di calore.
- Rimuovere i fusibili esterni e tenerli in un luogosicuro lontano alla pompa di calore per evitare un azionamento occidentale della stessa.
- Assicurarsi che la pompa di circolazione dell'acqua sia spenta.
- Scaricare l'acqua alla pompa di calorie come segue:
a) Scaricare la valvola, se presente.
b) Scollegare le tubazioni da e verso la pompa di calore.
c) Rimuovere il coperchio di scarico del condensatore.
d) Risciacquare il circuito dell'acqua nella pompa di calorie utilizzando ACQUA CORRENTE PULITA (NON ACQUA DELLA PISCINA) attraverso il tubo flessibile fino al raccordo di uscita: far funzionare per almeno 10 minuti, utilizzato l'ugello a spruzzo se disponibile.
e) Lasciar defluire: posizionare sacchetti di plastica fissati con elastici sui raccordi dell'acqua.
5. Scopire l'alloggiamento elettrico (page <:1 ) es pruzzare abbondamente l'internalo dell'unità con spray antiumidità WD-40 o simile, quando sigillare di nuovo l'alloggiamento.
6. Se la pompa di calorie si trova all'esterno, proteggerla dalle intemperie coprendola con una copertura VENTILATA. è disponibile una copertura su misura. Non utilizzato teli di plastica per evitare la formazione di condensa all'interno dell'unità.
Se esta procedura noniene adottata e si riscontrano danni da gelo o corrosione, la garanzia sera invalidata.
10.1 PROCEDURE DI AVVIO DOPO LA PREDISPOSIZIONE PER IL FUNZIONAMENTO A BASSE TEMPERATURE
- Rimettere i coperchi (se non montati).
- Rimuovere la griglia anterio: utilizzare una spazzola morbida per pulire le superfici delle alette della pompa di calore. Rimettere il pannello.
- Rimuovere i coperchi in plastica sui raccordi dell'acqua e ricollegare le tubazioni dell'acqua o chiudere la valvola di scarico.
-
Avviare la pompa di circolazione dell'acqua e lasciarla in funzione per almeno un quarto d'ora per stabilire la portata e consentire la fuoriuscita dell'eventuale aria presente nell'impiano.
-
Rimettere i fusibili del circuito della pompa di calore.
- Accendere la pompa di calore.
- Verificare che il termostato di controllo sa impostato sulla temperatura della piscina desiderata.
- Controllare quotidianamente per assicurarsi che l'acqua della piscina abbia il pH corretto e un equilibrio chimico appropriato.
Vedere sezione 11.0 Conizioni di garanzia.
11.0 CONDIZIONI DI GARANZIA
Le seguenti esclusioni si applicano alla garanzia fornita da Dantherm Ltd. Non si accettano reclami se:
- La pompa di calore è installata in un modo non conforme alle procedure currenti definite da Dantherm Ltd.
- La pompa di calorie è stata sottomosta a interventi di manutenzione o regolazione da parte di una persona non autorizzata da Dantherm Ltd.
- La pompa di calorie non è dimensionata correttamente per l'applicazione.
- La portata di acqua nella macchina non rientra nei limiti specificati.
- Il livello di pH dell'acqua e/o l'equilibrio chimico non rientra nei limiti riportati di seguito:
| Acidità del pH pH 7,2-7,8 | ||
| Alcalinità totale, espresa come CaCO3 | ppm 80 | -120 |
| Durezza totale, espresa come CaCO3 | ppm 15 | 0-250 |
| Solidi totali disciolti ppm 1.000 | ||
| Contenuto massimo di sale | ppm 35.000 | |
| Livelli di cloro libero ppm 1-2 | Domestico | |
| Livelli di cloro libero ppm 3-6 | Commerciale | |
| Superclorazione max. 30 ppm per 24 ore | ||
| Bromo ppm 2-5 | ||
| Baquacil ppm 25-50 | ||
| Ozono ppm 0,9 max. | ||
| Contenuto massimo di rame | ppm 1 | |
| Purificatore ionico Aquamatic | ppm 2 max. | |
- La pompa di calore ha subito danni da gelo.
- L'alimentazione elettrica è insufficiente o in quale modo errata.
- Gli ampere della ventola e la pressione del condotto non rientrano nei limiti specificati.
- Il flusso d'aria da e verso la macchina non rientra nei limiti specificati.
In caso di dubbi o se è necessaria una consulenza, contattare il servizio di assistenza di Dantherm Group UK chiamando il numero +44 (0)1621 856611 (opzione 4) o inviando una e-mail all'indirizzo service.department@danthermgroup.com
Indicare il NUMERO DI MODELLO e il NUMERO
DI SERIE della pompa di calore per agli richiesta di informazioni o di assistenza tecnica. In questo modo sare possibile effettuare una diagnosi corretta e garantire che l'assistenza possa essere fornita con un ritardo minimo.
12.0 DICHIARAZIONE DI CONFORMITA

DANTHERM
Dantherm Ltd.
DICHIARAZIONE DI CONFORMITA
Con la presente certificiamo che I seguenti modelli Dantherm:
Gamma di pompe di calorie e refrigerazione ad azionamento elettrico VPT12ALX, VPT16ALX, VPT22ALX.
Sono conformi alle norme
BS EN 60335-1:2012+A13:2017, BS EN 60335-2-40:2003+A13:2012, BS 62233.2008 e quindi conformi alla Direttiva sulle apperecchiature elettriche a bassa tensione 2014/35/UE e ai requisiti essenziali di sicurezza della Direttiva Macchine 2006/42/EC.
Sono conformi alle norme
BS EN 55014-1:2017, BS EN 55014-2:2015, BS EN 61000-3-2:2014, BS EN61000-3-3:2013 e quindi conformi alla Direttiva sulla compatibilità elettromagnetica 2014/30/EU.
Sono conformi alla Direttiva ROHS 2011/65/EC modificata alla Direttiva [EU] 2015/863
Sono inclusi nel camp di
Applicazione della Direttiva RAEE 2012/19/EU
Don Kempster
direttore financiero

Data
- 3-2021
C E

INSTRUKCJA INSTALLACJI DLA WŁAŚCICIELA
CALOREX V-PAC 12-16-22
pl
