MANUALE UTENTE 1PLBC9IDN BARAZZA

A_Accensione/Spegnimento B_Blocco tasti C_Pausa & Richiamo D_Funzione per tenere calda la pentola F_Regolazione timer ( + / - ) G_Timer delle zone cottura H_Slider di potenza I_Booster L_Display delle zone cottura Fig. 7/A 1PIDC30N H_Slider de puissance I_Booster L_A󰀩cheur des zones de cuisson

A_Accensione/Spegnimento B_Blocco tasti C_Pausa & Richiamo D_Funzione per tenere calda la pentola E_Funzione cuoco F_Regolazione timer ( + / - ) G_Timer delle zone cottura H_Slider di potenza I_Booster L_Display delle zone cottura G_Minuteur des zones de cuisson H_Slider de puissance I_Booster L_A󰀩cheur des zones de cuisson

A_Accensione/Spegnimento B_Blocco tasti C_Pausa & Richiamo D_Funzione per tenere calda la pentola E_Funzione cuoco F_Regolazione timer ( + / - ) G_Timer delle zone cottura H_Slider di potenza I_Booster L_Display delle zone cottura G_Minuteur des zones de cuisson H_Slider de puissance I_Booster L_A󰀩cheur des zones de cuisson

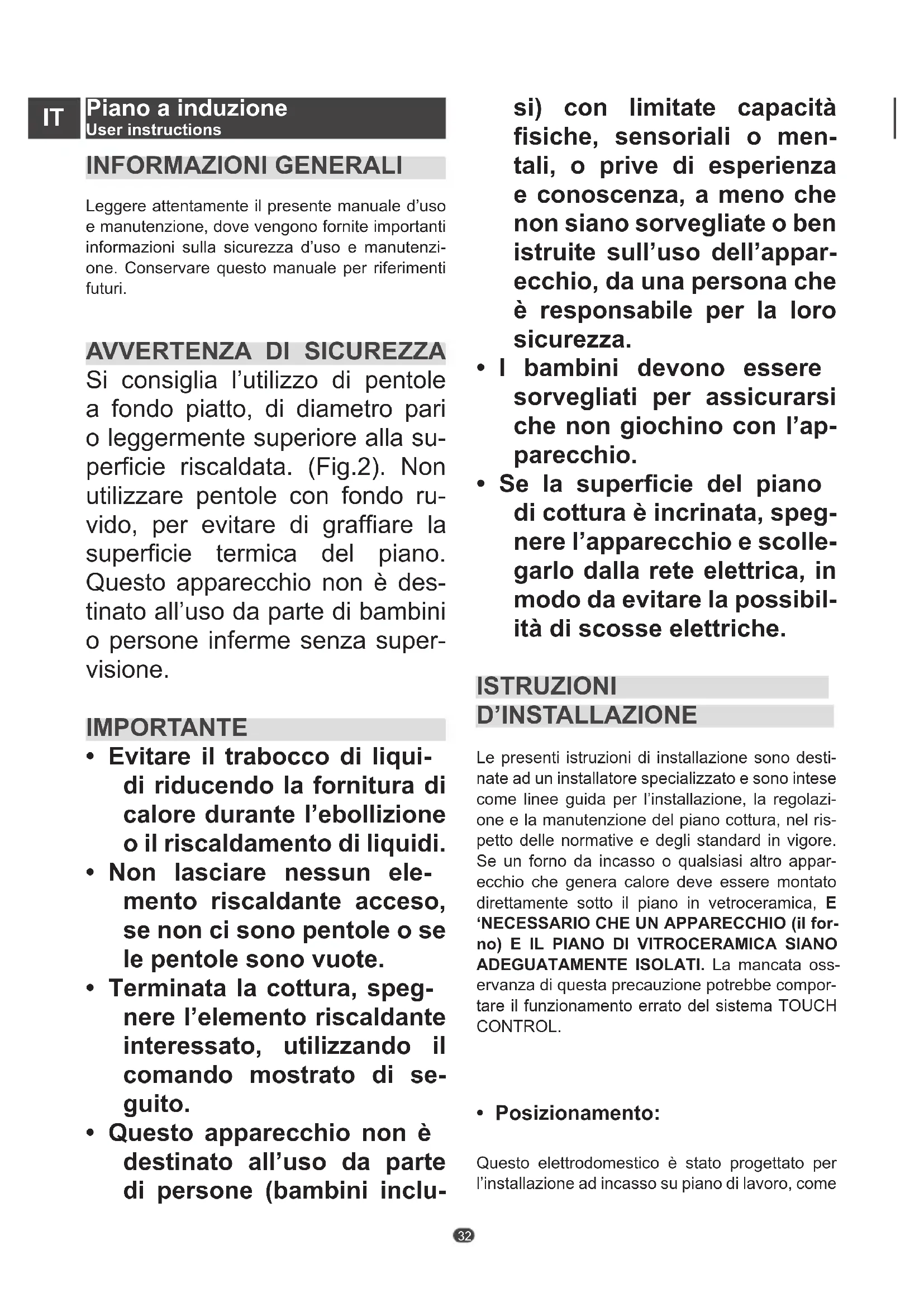

Si consiglia l’utilizzo di pentole a fondo piatto, di diametro pari o leggermente superiore alla su- perficie riscaldata. (Fig.2). Non utilizzare pentole con fondo ru- vido, per evitare di graffiare la superficie termica del piano. Questo apparecchio non è des- tinato all’uso da parte di bambini o persone inferme senza super- visione. IMPORTANTE

• Evitare il trabocco di liqui- di riducendo la fornitura di calore durante l’ebollizione o il riscaldamento di liquidi.

• Non lasciare nessun ele- mento riscaldante acceso, se non ci sono pentole o se le pentole sono vuote.

• Terminata la cottura, speg- nere l’elemento riscaldante interessato, utilizzando il comando mostrato di se- guito.

• Questo apparecchio non è destinato all’uso da parte di persone (bambini inclu- Piano a induzione User instructions

si) con limitate capacità fisiche, sensoriali o men- tali, o prive di esperienza e conoscenza, a meno che non siano sorvegliate o ben istruite sull’uso dell’appar- ecchio, da una persona che è responsabile per la loro sicurezza.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’ap- parecchio.

• Se la superficie del piano di cottura è incrinata, speg- nere l’apparecchio e scolle- garlo dalla rete elettrica, in modo da evitare la possibil- ità di scosse elettriche. ISTRUZIONI D’INSTALLAZIONE Le presenti istruzioni di installazione sono desti- nate ad un installatore specializzato e sono intese come linee guida per l’installazione, la regolazi- one e la manutenzione del piano cottura, nel ris- petto delle normative e degli standard in vigore. Se un forno da incasso o qualsiasi altro appar- ecchio che genera calore deve essere montato direttamente sotto il piano in vetroceramica, E ‘NECESSARIO CHE UN APPARECCHIO (il for- no) E IL PIANO DI VITROCERAMICA SIANO ADEGUATAMENTE ISOLATI. La mancata oss- ervanza di questa precauzione potrebbe compor- tare il funzionamento errato del sistema TOUCH CONTROL.

• Posizionamento: Questo elettrodomestico è stato progettato per l’installazione ad incasso su piano di lavoro, come33

mostrato in figura (Fig. 1- Dimensioni taglio). Uti- lizzare materiale sigillante lungo tutto il perimet- ro (Fig.2). Questa operazione è necessaria per evitare che eventuali liquidi entrino all’interno del piano, poiché non è possibile garantire la planar- ità del piano, del vetro e del loro accoppiamento. Spingete delicatamente l’apparecchio nel foro da incasso (Fig.4). Se, dopo l’installazione, la parte inferiore dell’apparecchio è accessibile dalla par- te inferiore del mobile, sarà necessario montare un pannello distanziatore alle distanze indicate (Fig.3).

• Collegamenti elettrici (Fig.8): L’installazione di questo apparecchio e l’allaccia- mento alla rete elettrica devono essere affidati solo ad un elettricista, il quale deve essere perfet- tamente a conoscenza delle normative, e che le rispetti scrupolosamente.

• La protezione contro le parti in tensione deve essere assicurata dopo l’incasso.

• I dati di collegamento necessari sono ripor- tati sugli adesivi posti sulla vasca del piano in prossimità della scatola di connessione.

• Il collegamento alla rete deve essere effet- tuato mediante spina con messa a terra o tramite un dispositivo di interruzione omnip- olare con apertura dei contatti di almeno 3 mm.

• Il circuito elettrico deve essere separato dalla rete mediante dispositivi adeguati, ad esempio: interruttori automatici, fusibili o contattori.

• Se l’apparecchio non è dotato di spina ac- cessibile, è necessario prevedere mezzi di disconnessione nell’installazione fissa, sec- ondo le norme di installazione.

• Il tubo di alimentazione deve essere po- sizionato in modo che non tocchi nessuna delle parti calde del piano di cottura o anche. Attenzione! Questo apparecchio deve essere collegato solo a una rete 230 V ~ 50/60 Hz. Collegare sempre il filo di terra. Rispettare lo schema di collegamento. La scatola dei collegamenti si trova sotto sul retro del rivestimento del piano cottura. Per aprire il coperchio utilizzare un cacciavite me- dio. Posizionalo nelle fessure e apri il coper- chio. Attenzione! Fare attenzione che i cavi siano correttamente agganciati e serrati. Non possiamo essere ritenuti responsabili per qualsiasi incidente derivante da un collegamento errato o che potrebbe derivare dall’uso di un apparecchio che non è stato messo a terra o è stato dotato di un collegamento a terra difettoso.

• Manutenzione (Fig.9): Rimuovere eventuali residui di cibo e gocce di grasso dal piano di cottura, utilizzando l’apposito raschietto fornito a richiesta. Pulire la zona riscaldata nel miglior modo possi- bile, utilizzando prodotti idonei e un tovagliolo di carta, quindi risciacquare con acqua e asciugare con un panno pulito. Attraverso l’utilizzo dell’apposito raschietto (op- tional), rimuovere prontamente dalla superficie riscaldata eventuali pezzi di foglio di alluminio e materiale plastico, che potrebbero essersi acci- dentalmente sciolti, o residui di zucchero o cibo, e / o resti di cibi zuccherini. In questo modo si previene ogni possibile danneggiamento della superficie. Non è consentito in nessun caso l’uso di spugne abrasive o detergenti chimici irritanti, come spray per forni o detergenti.

• Uso: Utilizzare il sistema di controllo touch nella po- sizione corrispondente in base alle esigenze di cottura individuali. Tieni presente che più alto è il numero, più calore viene prodotto. Il comando offre una comoda gestione in quanto le selezioni vengono effettuate toccando diretta- mente sul display:

• la selezione attiva viene visualizzata ad alta intensità;

• le selezioni disponibili vengono visualizzate a bassa intensità;

• le selezioni non disponibili non sono accese.34

• Funzioni (Fig. 5): A - Accensione/Spegnimento B - Blocco comandi C - Pausa & Richiamo D - Funzione per tenere calda la pentola E - Funzione Chef F - Regolazione timer ( + / - ) G - Timer delle zone cottura H - Slider livello di potenza I - Booster L - Display delle zone cottura

• Accensione / spegnimento del piano cottura: Toccare il tasto A per accendere il piano cottura, e il led si accenderà. I livelli di potenza per tutte le zone di cottura sono 0 (i display delle zone di cottura sono spenti). Il piano cottura si spegne automaticamente dopo 20 sec. se tutti i livelli di cottura sono impostati a 0 e non viene eseguita nessuna operazione. Per accendere l’apparecchio è sufficiente toccare il tasto A. Per motivi di sicurezza è sempre pos- sibile spegnere il piano tramite il tasto ON / OFF.

• Rilevamento della pentola: Questo piano cottura è dotato di un sistema di controllo interattivo che lo rende molto facile e comodo da usare. Dopo aver acceso il piano cot- tura, quando si mette una pentola sulla superficie in vetroceramica, il sistema di controllo la rileva automaticamente e sul display della relativa zona di cottura compare 0. Non resta che impostare il livello di cottura previsto. Se rimuovi la padella da quella zona cottura, il dis- play mostrerà questo simbolo: .

• Accensione / Spegnimento della zona cottura: Posizionare una pentola sulla zona cottura de- siderata e premere il dito sulla zona dei tasti L. Utilizzare lo slider (area H) per modificare il livello di potenza della zona [passare alla posizione 9 (potenza massima) o per passare alla posizione 1 (potenza minima)]. La potenza della singola zona di cottura è regolabile in 9 diverse posizioni e ver- rà visualizzata sul relativo display luminoso con un numero da “1 a 9”. Per spegnere quella zona cottura è necessario premere 0 nell’area H, e automaticamente il dis- play della zona (L) mostrerà 0.

• Booster: Il booster consente all’induzione di dissipare una potenza maggiore per una zona di cottura per un breve periodo di tempo (max. 5 min). Poiché la funzione booster può raggiungere tem- perature elevate, deve essere utilizzata solo per processi di cottura che utilizzano acqua. L’olio o il grasso possono iniziare a bruciare se si utilizza il booster. Scegliere la zona cottura desiderata L, quindi dig- ita il simbolo P sulla zona H. In questo modo si attiva il booster per la zona cottura selezionata, ora il relativo display visualizzerà P. Per rimuovere la funzione booster in una determi- nata zona, selezionare un livello di cottura diverso (da 1 a 9). La funzione booster viene terminata e la zona di cottura viene riscaldata con il nuovo livello di cottura selezionato.

• Indicazione di calore residuo: Se la temperatura della zona di cottura è ancora alta (oltre 60°) dopo che è stata spenta, il relativo display indicherà il simbolo H (calore residuo). Il simbolo si spegnerà solo quando il rischio di us- tione non sarà più presente.

• Timer: Esistono 2 diversi tipi di timer. Se è impostato più di un timer, il timer visualizzerà sempre il tempo rimanente più basso. Entrambi i timer possono essere regolati in un intervallo da 1 min a 9 h 59 min.

• Timer autonomo / Timer delle zone cottura: Il timer autonomo ha il comportamento di un egg timer da cucina. Per attivare questa funzione bisogna assicurarsi che non sia stata selezion- ata nessuna zona cottura, il timer visualizza “-”, toccare il timer, il cui display 00 lampeggia per i successivi 10 sec. Regolare la cifra dell’ora di inizio desiderata per la cifra +/-, non eseguire al- IT35 cuna azione per circa 5 sec. Il timer inizia il conto alla rovescia. Al di sotto dei 10 minuti, il display mostra l’ora corrente precisa al secondo. Se ha raggiunto lo 0, viene emesso un segnale acusti- co. Per modificare il valore del timer stand-alone, l’utente deve assicurarsi che non sia stata selezi- onata nessuna zona di cottura, quindi toccare il tasto timer, impostare il nuovo tempo desiderato e infine, dopo 5 sec, il timer inizia a contare all’in- dietro partendo dal nuovo tempo. Per disabilitare questa funzione assicurarsi prima di tutto che non sia stata selezionata nessuna zona di cottura, quindi toccare il tasto timer, viene visualizzato il valore dell’ora corrente lampeggiante, impostare Stand-alone time a “000”, a questo punto la funzi- one è disattivata. I timer delle zone di cottura possono essere utilizzati per spegnere automaticamente una zona tcottura allo scadere del tempo impostato. Per at- tivare questa funzione, l’utente può selezionare la zona di cottura corrispondente, toccare il tas- to relativo Timer G, quindi regolare l’ora di inizio desiderata (+/-), se non si esegue alcuna azione per circa 5 sec, il timer inizia il conto alla rovescia. Per modificare il valore dei timer delle zone cottu- ra, selezionare la zona di cottura corrispondente, toccare l’ora, e impostare il nuovo tempo desid- erato (+/-), non eseguire nessuna azione per 5 sec., Il timer inizia il conto alla rovescia partendo da il nuovo tempo. Per disabilitare questo timer, l’utente deve impostare l’ora della zona di cottura su “000”.

• Pausa: La funzione Pausa è una funzione per “congelare” il piano cottura per max. 10 minuti. Ad esempio, se l’utente lascia il piano cottura per un breve per- iodo di tempo. Quando la funzione della Pausa è attiva, nessuna zona cottura dissipa calore, e tutti i timer, compreso il timer autonomo, sono sospe- si. Inoltre, il Booster e il riscaldamento automatico vengono intrerrotti. Per attivare questa funzione premere C, tutti i display (zona L) mostrano //. Per disattivarlo premere C e un altro tasto arbitrario entro 10 sec.

• Funzione di richiamo: Questa funzione consente di ripristinare i livelli di potenza e le impostazioni del timer dopo che il piano cottura è stato spento inavvertitamente. Ad esempio, se il piano cottura è stato appena spento, l’utente può accendere nuovamente il piano cottura tramite il tasto ON / OFF (tasto A) entro 6 sec. Successivamente il simbolo Pausa lampeggerà per 6 sec., Ora l’utente dovrà tocca- re il simbolo Pausa (tasto C), a questo punto la funzione Richiamo diventa attiva. Vengono ripris- tinati tutti i livelli di potenza, e i timer impostati in precedenza.

• Blocco comandi: Il blocco dei tasti è una funzionalità destinata a bloccare i tasti quando il piano cottura è in funzi- one o in stato di pausa. Ciò è utile per la pulizia poiché il controllo tattile non è in grado di distingu- ere un panno bagnato da un dito. Quando il piano cottura è acceso, l’utente può toccare il blocco tasti (tasto B) per 1 sec. e tutti i tasti tranne il bloc- co tasti e ON / OFF vengono bloccati. Quando il blocco tasti è attivo, premendo tutti i tasti spenti (tutti tranne ON / OFF e Blocco tasti) verrà emes- so un tono di rifiuto. Per disattivare questa funzi- one, toccare nuovamente il Blocco tasti, a questo punto il piano cottura può essere azionato rego- larmente.

• Blocco comandi Bambini: Questa funzione è utile per proteggere il piano cottura da manovre involontarie, ad esempio da parte dei bambini. Se bloccato, il piano cottura può essere acceso, ma non è possibile selezion- are alcuna zona cottura, livello di riscaldamento o timer. Per attivare questa funzione, l’utente deve accendere il piano cottura, toccare e tenere premuta la zona L per una zona cottura arbitraria per 3 secondi, far scorrere la zona H, da 0 a 9. Questa sequenza deve essere completata entro 10 secondi. Il display mostra L per il blocco bam- bini attivo. Per disabilitare la funzione: accendere il piano, toccare e tenere premuta la zona L per 3 sec., Quindi far scorrere la zona H da 9 a 0 en- tro 10 sec. In questo modo il blocco bambini è disattivato.

• Riscaldamento automatico: Il riscaldamento automatico è una funzione che consente di riscaldare una pentola fredda con pi- ena potenza di riscaldamento e tornare automati- IT36 camente al livello di cottura desiderato. Il tempo durante il quale la zona cottura viene riscaldata a piena potenza dipende dal livello di cottura selezi- onato. Per attivare il Riscaldamento automatico è necessario premere per almeno 3 sec. il livel- lo di cottura desiderato (zona H). Per disabilitare questa funzione premere il comando della zona di cottura (zona L) per 3 sec. o selezionare un altro livello di cottura. Livelli di potenza Riscaldamento automatico (sec.)

9 non disponibile P non disponibile

• Funzione per tenere calda la pen- tola: Questa funzione viene utilizzata per mantenere caldo il cibo bollito. Il livello di potenza è compre- so tra 0 e 1. Per attivare il livello di riscaldamen- to è necessario selezionare la zona (zona L) e premere il tasto D. Il display mostrerà: .

• Gestione energetica: Il piano cottura supporta la gestione dell’alimen- tazione, per evitare il sovraccarico del collega- mento alla rete. La gestione di potenza è prior- itaria, per cui se l’utente aumenta la potenza di riscaldamento di una zona, è possibile che un’al- tra zona cottura subirà una riduzione di potenza automaticamente. La riduzione di potenza verrà segnalata all’operatore mediante il lampeggio di OFF del livello di cottura (zona L).

• Impostazioni di potenza: La potenza del piano può essere impostata dal suo massimo [7.4 kW o 3.7 kW (per il piano con- due zone cottura)] fino ad un minimo di 1.4 kW, utilizzando uno step di 100w (0,1 kW), dal menù utente. Il menu utente è destinato al cliente finale, per adattarlo alle sue esigenze personali. Per entrare nel menù utente, il comando deve es- sere in modalità standby, toccare ON / OFF per accendere il Touch Control. Toccare nuovamente il comando ON / OFF entro 3 sec. per impostare nuovamente il Touch Control in modalità stand- by. Funzione speciale Il comando inizia a pulsare (per 60 sec. Max). Dopodiché si esce automatica- mente dal menu. Premi e tieni premuto facendo pulsare il comando. Quindi premere il comando Numero zone cottura Livelli di potenza

• Funzione dello Chef Cook: La funzione Chef Cook è una funzionalità che abilita 3 zone cottura con diverse potenze di riscaldamento. Partendo da sinistra a destra. Per attivare questa funzione, premere il tasto fun- zione Chef Cook (E). Per disabilitarlo toccare il tasto funzione Chef Cook. I livelli di potenza per tutte le zone di cottura sono impostati su 0. Non appena una pentola adatta viene posizionata sulle zone cottura, vengono impostati e dissipati i seguenti livelli di potenza: IT37 Articolo Descrizione Variabile Formato Valore Note

Max. potenza per conduttore di linea Si 2.4 ... 5 Impostazione del max. potenza con- sentita per conduttore di linea. Il max. la potenza è denita all’interno del menu di servizio e può essere ridotta solo a passi di 0,1 kW no alla potenza minima.

Impostazione del ltro Si 0,1,2 Filtro modiche:

Volume per i toni dei pulsanti Si 0...3 Regolazione del volume per i toni dei pulsanti 0: nessun tono dei pulsanti 1 minuto. volume 2: metà. volume 3: max. volume Appunti:

• Per motivi normativi, i toni dei pulsanti per l’accensione e lo spegnimento non possono esse- re disabilitati. Verranno emessi con l’ultimo livello di volume impostato prima di disabilitare i toni dei pulsanti.

• I toni di errore vengono sempre emessi con max. volume (impostazione 3) e non possono essere disabilitati.

Volume per i segnali acustici Si 0...3 Regolazione del volume per i segnali acustici (es: allo scadere del tempo) 0: min. volume

Luminosità del display Si 0...9 Regolazione della luminosità del display 0: max. luminosità

Timer Si 0...1 0: nessuna animazione del timer 1: il timer è animato 10 min. prima della scadenza

di selezione della zona di cottura in senso orario, iniziando con il comando di selezione della zona di cottura anteriore sinistra. Salta selezione zone di cottura Comando non disponibile. Nella seguente tabella sono descritte le voci di menù utente implementate:38 Livello di cottura Max. Tempo di funzionamento (h) Livello di riscaldamento 1

• Limitazione del tempo di funzion- amento: La limitazione del tempo di funzionamento è una funzione di sicurezza aggiuntiva per spegnere la zona cottura dopo un certo periodo di tempo, senza che l’utente abbia fatto alcuna operazione sulla zona. Il tempo dopo il quale la zona cottura viene spenta è indicato nella tabella sottostante. Ogni operazione dell’utente relativa alla zona cot- tura azzera questo limite di tempo. CONSIGLI PER RISPARMIARE ENERGIA

• Utilizzare un coperchio quando possibile, per ridurre al minimo la perdita di calore.

• Utilizzare una padella piccola quando si cuociono piccole quantità. Una padella piccola utilizza meno energia di una padella più grande con poco cibo al suo interno.

• Cuocere con meno acqua possibile.

• Quando il cibo è giunto a ebollizione o quando l’olio nella padella è abbastanza caldo per la frittura, ridurre la amma a un livello più basso.

• Utilizzare una pentola a pressione per ridurre i tempi di cottura.

SMALTIMENTO DI VECCHI

APPARECCHI ELETTRICI La Direttiva Europea 2002/96 / EC sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE), richiede che i vecchi elettrodomestici non debbano essere smaltiti insieme ai normali rifiu- ti urbani indifferenziati. I vecchi apparecchi devo- no essere raccolti separatamente al fine di ot- timizzare il recupero e il riciclaggio dei materiali in essi contenuti e ridurre l’impatto sulla salute uma- na e sull’ambiente. Il simbolo del bidone della spazzatura barrato sul prodotto ricorda il tuo ob- bligo di raccolta differenziata. I consumatori devo- no contattare il servizio pubblico locale o il riven- ditore locale per ulteriori informazioni sul corretto smaltimento degli elettrodomestici esauriti.

CAUSATI DALLA VIOLAZIONE DI QUESTE

AVVERTENZE. LA GARANZIA NON E’ VALIDA

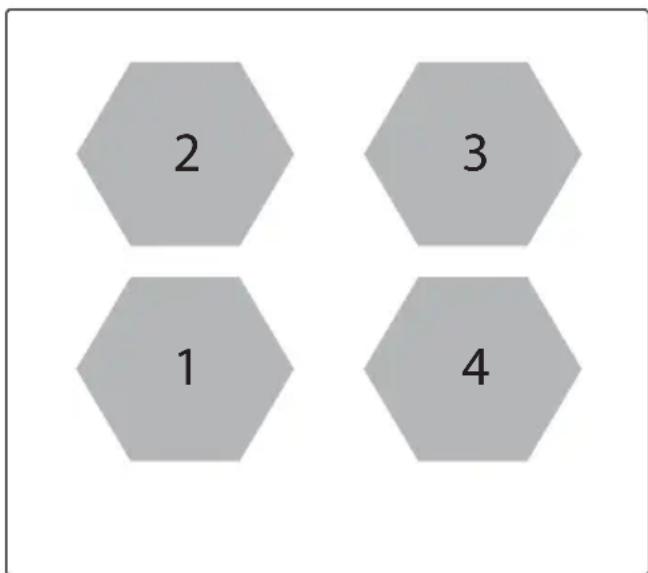

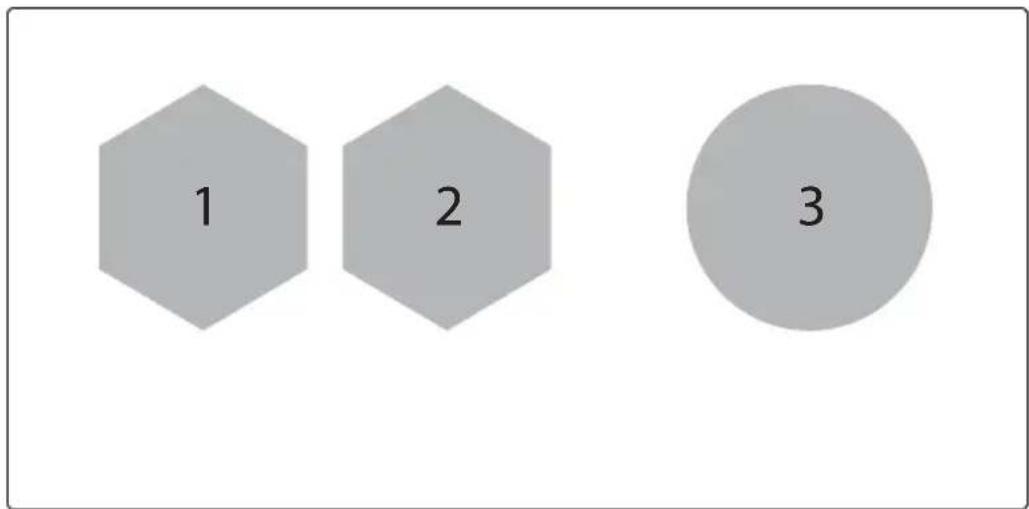

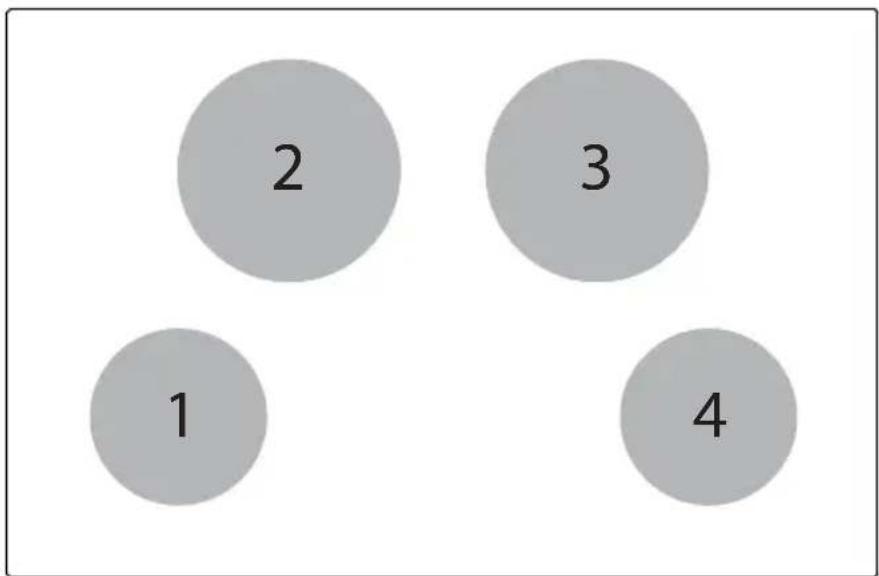

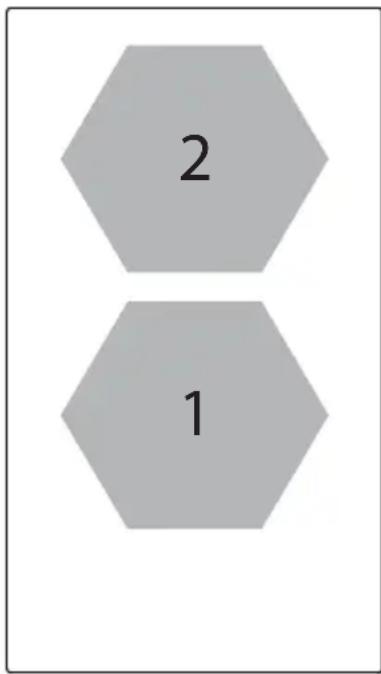

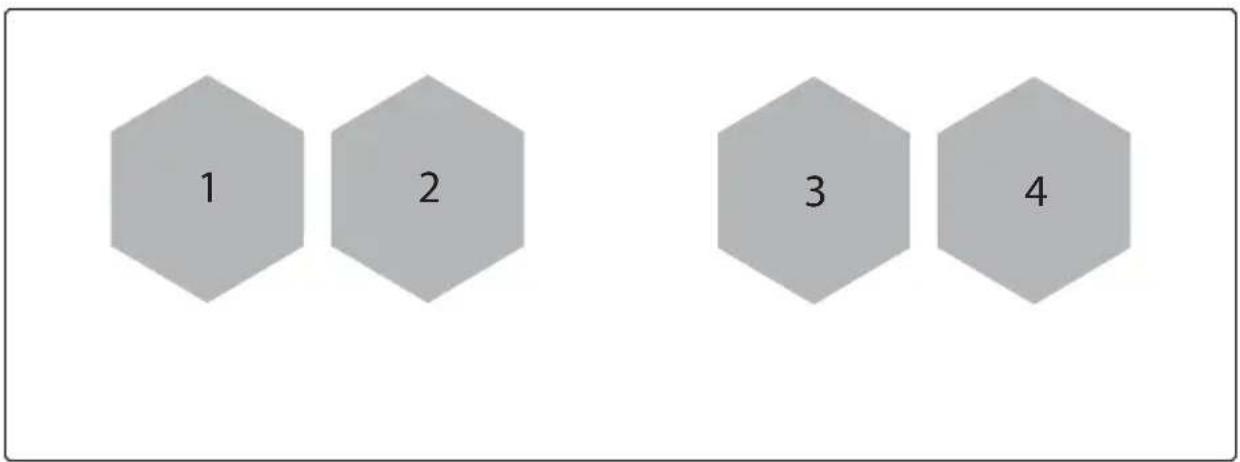

IN CASO DI DANNI CAUSATI DAL MANCATO RISPETTO DELLE SUDDETTE AVVERTENZE. IT39 Informazioni sui piani di cottura elettrici a uso domestico ai sensi del regolamento (UE) n. 66/2014 Identicativo del modello 1PIDC30N 1PIDC60N 1PIDC80N 1PIDC90N 1PIDC120NTipologia di piano cottura built-in built-in built-in built-in built-inNumero di zone e/o aree di cottura2 4 4 3 4Tecnologia di riscaldamentoZone di cottura e aree di cottura a induzione, zone di cottura radianti1. = Induction2. = Induction1. = Induction2. = Induction3. = Induction4. = Induction1. = Induction2. = Induction3. = Induction4. = Induction1. = Induction2. = Induction3. = Induction1. = Induction2. = Induction3. = Induction4. = InductionPer le zone di cottura elettriche circolari: diametro della supercie utile. Per zone o aree di cottura non circolari: lunghezza/ larghezza della supercie/zona di cottura utile.1. = Octa2. = Octa1. = Octa2. = Octa3. = Octa4. = Octa1. = Ø 1602. = Ø 2003. = Ø 200 4. = Ø 1601. = Octa2. = Octa3. = Ø 2001. = Octa2. = Octa3. = Octa4. = OctaConsumo energetico per zona o area di cottura calcolato al kg (EC electric cooking 1. = 189,72. = 189,71. = 189,72. = 189,73. = 189,7 4. = 189,71. = 1792. = 193,33. = 193,3 4. = 1791. = 189,72. = 189,73. = 193,31. = 189,72. = 189,73. = 189,7 4. = 189,7Consumo energetico del piano cottura calcolato per kg (EC electric cooking

1PIDC80N 1PIDC120N 1PIDC90N IT41 Codice di errore Descrizione Comportamento Possibili cause Rimedi

Surriscaldamento del sensore di temperatura per la zona di cottura La zona cottura corrispondente è spenta Pentola vuota Non riscaldare pento- la vuota Pentola non adatta Usare pentola appropriata La temperatura della pentola o del vetro è troppo alta. Tempera- tura elettronica troppo alta Ra󰀨reddare il sistema

Pentola non adatta Le zone di cottura corrispondenti sono spente Le pentole stanno perdendo le loro carat- teristiche magnetiche Usare pentola appropriata Errore interno nel circuito del generatore Contattare il supporto tecnico La pentola crea sul modulo un punto di fun- zionamento improprio che può distruggere i dispositivi, ad esempio IGBT.

cancellato automati- camente dopo 8s e la zona di cottura può essere riutilizzata. in caso di ulteriori errori imminenti le pentole devono essere cambiate.

Errore di congurazione Non è possibile accendere la zona di cottura Il modulo di induzione non è ancora congurato Contattare il supporto tecnico. Errore nei dati di congurazione del modulo di induzione Cancella e ricongura la zona di cottura. Contattare il supporto tecnico.

Nessuna comunicazione tra l’interfaccia utente e il generatore di induzione Non è possibile accendere la zona di cottura Cablaggio LIN o cablaggio di alimen- tazione difettoso (ad es. Conduttore di linea mancante) Contattare il supporto tecnico. Nessuna tensione di rete sulle barche slave Contattare il supporto tecnico. Errore interno nel circuito del generatore o del ltro Contattare il supporto tecnico. (Versione mista) Errore di tensione del relè HiLight - Dispositivo hardware difettoso Contattare il supporto tecnico. Dati di congurazione dell’errore Contattare il supporto tecnico.

• Codici di errore: IT42

La tensione di alimenta- zione è fuori range (ten- sione e / o frequenza) Non è possibile accendere la zona di cottura La tensione di alimen- tazione è fuori range (vedere i dati tecnici per i dettagli) Contattare il supporto tecnico. Errata frequenza di rete del segnale di fase della tensione di rete problemi Contattare il supporto tecnico. Errore interno nel circuito del generatore Contattare il supporto tecnico.

Errore interno Le zone di cottura sono spente

Contattare il supporto tecnico.

Guasto della ventola La zona di cottura corrispondente è spenta Ventilatore bloccato da polvere o tessuti Pulisci e rimuovi i corpi estranei Ventola o elettronica del modulo difettosa Contattare il supporto tecnico.

Errore del sensore di temperatura per la zona di cottura La zona di cottura corrispondente è spenta La linea del sensore di temperatura per la zona di cottura è aperta o in cortocircuito Contattare il supporto tecnico.

Errore interno Le zone di cottura sono spente - Contattare il supporto tecnico. Flash checksum error Contattare il supporto tecnico. IGBT- Corrente al minimo troppo alta Contattare il supporto tecnico. Sensore del dissipatore di calore rotto o in corto Contattare il supporto tecnico. EEPROM- errore dati Contattare il supporto tecnico. Errore di selezione della bobina Induttore difettoso o induttore sbagliato

supporto tecnico. MCU impostazione del registro interno Contattare il supporto tecnico. Tensione di alimen- tazione del gate fuori intervallo Contattare il supporto tecnico. Errore del test di avvio dell’ADC Tensione bandgap ADC non valida Contattare il supporto tecnico. Segnale di controllo del condensatore errato Dispositivo hardware difettoso Contattare il supporto tecnico. IT43

Sensore di temperatura bloccato per la zona di cottura La zona di cottura corrispondente è spenta Cambiamento di tem- peratura insu󰀩ciente dopo l’accensione del piano cottura Ra󰀨reddare la supercie vetroce- ramica Nessun cambiamento di temperatura (min. 10 K / 5 min) Contattare il supporto tecnico. ER03 Rilevata attivazione conti- nua della chiave Il piano di cottura si spegne dopo 10 sec. Acqua o pentole posizionate sulla zona comandi Rimuovere l’acqua o la pentola dal vetro ER20 Errore interno all’interno del TC Il piano cottura si spegne - Contattare il supporto tecnico. ER21 Temperatura troppo alta Il piano cottura si spegne Il sensore di temperatu- ra sulla zona comandi ha rilevato una tempe- ratura> 85 ° C Lasciar ra󰀨reddare il piano cottura (l’errore scompare se la tem- peratura è <75° C). Se l’errore persiste- contattare il supporto tecnico. ER22 Errore interno del comando Il piano di cottura si spegne dopo 3,5-7,5 sec. - Contattare il supporto tecnico. ER31 Le congurazioni all’interno del comando e dell’induzione sono incongruenti ER31 viene visualizzato conti- nuamente I dati di congurazione all’interno del genera- tore a induzione sono diversi dalla congu- razione all’interno del comando Scarica la congu- razione. Se l’errore persiste, sostituire il comando, e contatta- re il supporto tecnico. ER36 Errore interno all’interno del comando Il piano cottura si spegne - Sostituisci il comando, e contattare il suppor- to tecnico. ER42 Alimentazione secondaria non plausibile 12V o 5V troppo alto / troppo basso ER47 Nessuna comunicazione con almeno un abbonato LIN ER47 viene visualizzato conti- nuamente Cavo LIN danneggiato. Nessuna alimentazione di tensione per l’abbo- nato LIN. Sottoscrittore LIN difettoso Contattare il supporto tecnico. IT44 INDUKTIONSKOCHFELD

31025 Sarano di S.Lucia di Piave (TV) ITALIA Via Risorgimento, 14 [e-mail] www.barazzasrl.it
