MODE D'EMPLOI 1PLBC9IDN BARAZZA

A_Allumage/Extinction B_Verrouillage des commandes C_Pause et Recall D_Maintien au chaud F_Régler le minuteur G_Minuteur des zones de cuisson

A_Allumage/Extinction B_Verrouillage des commandes C_Pause et Recall D_Maintien au chaud E_Fonction chef cuisinier F_Régler le minuteur

A_Allumage/Extinction B_Verrouillage des commandes C_Pause et Recall D_Maintien au chaud E_Fonction chef cuisinier F_Régler le minuteur

189,7 189,7 186,1 190,9 189,7

189,7 189,7 186,1 190,9 189,7

189,7 189,7 186,1 190,9 189,7

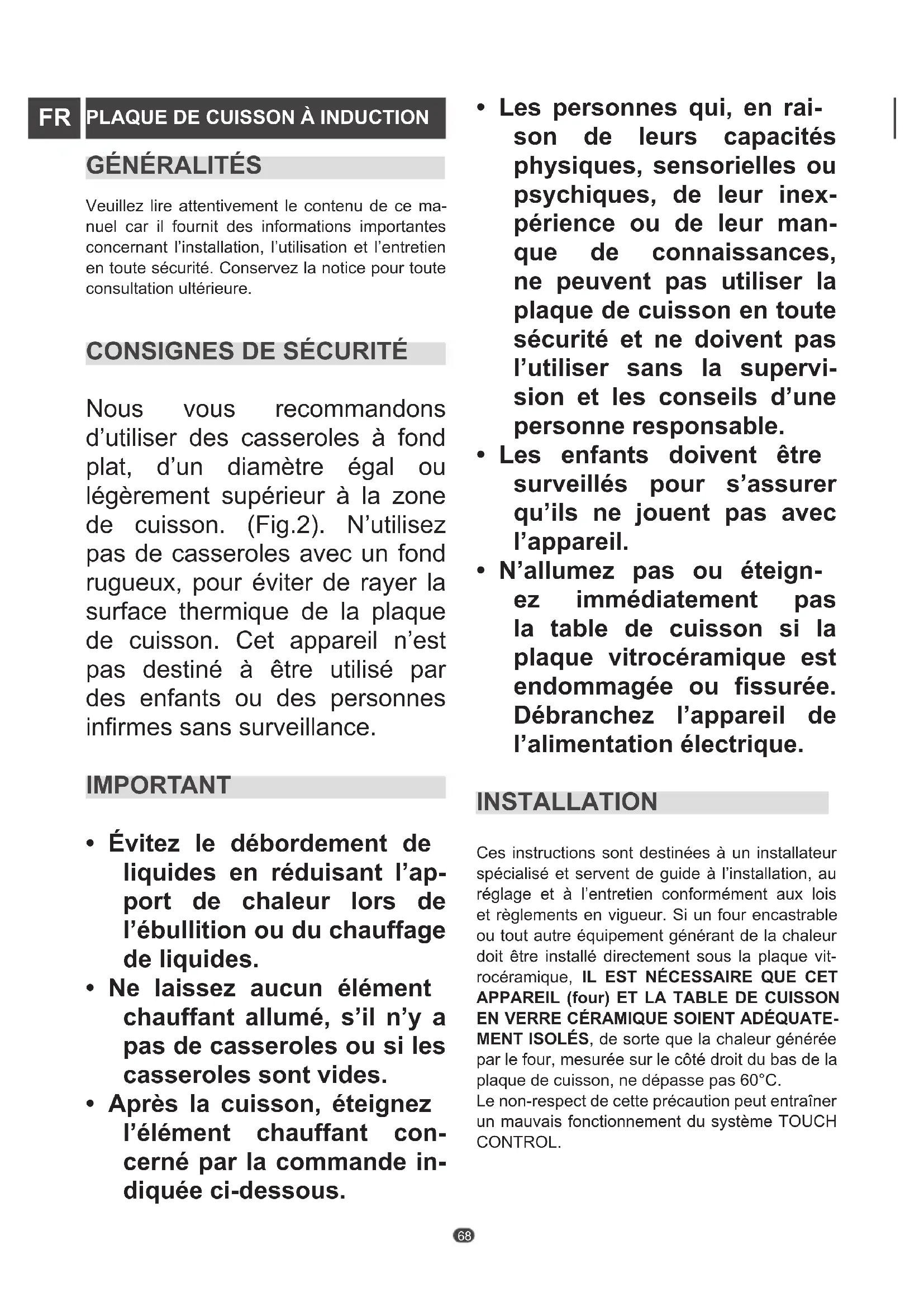

PLAQUE DE CUISSON À INDUCTION

Veuillez lire attentivement le contenu de ce ma- nuel car il fournit des informations importantes concernant l’installation, l’utilisation et l’entretien en toute sécurité. Conservez la notice pour toute consultation ultérieure.

CONSIGNES DE SÉCURITÉ

Nous vous recommandons d’utiliser des casseroles à fond plat, d’un diamètre égal ou légèrement supérieur à la zone de cuisson. (Fig.2). N’utilisez pas de casseroles avec un fond rugueux, pour éviter de rayer la surface thermique de la plaque de cuisson. Cet appareil n’est pas destiné à être utilisé par des enfants ou des personnes infirmes sans surveillance. IMPORTANT

• Évitez le débordement de liquides en réduisant l’ap- port de chaleur lors de l’ébullition ou du chauffage de liquides.

• Ne laissez aucun élément chauffant allumé, s’il n’y a pas de casseroles ou si les casseroles sont vides.

• Après la cuisson, éteignez l’élément chauffant con- cerné par la commande in- diquée ci-dessous.

• Les personnes qui, en rai- son de leurs capacités physiques, sensorielles ou psychiques, de leur inex- périence ou de leur man- que de connaissances, ne peuvent pas utiliser la plaque de cuisson en toute sécurité et ne doivent pas l’utiliser sans la supervi- sion et les conseils d’une personne responsable.

• Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

• N’allumez pas ou éteign- ez immédiatement pas la table de cuisson si la plaque vitrocéramique est endommagée ou fissurée. Débranchez l’appareil de l’alimentation électrique. INSTALLATION Ces instructions sont destinées à un installateur spécialisé et servent de guide à l’installation, au réglage et à l’entretien conformément aux lois et règlements en vigueur. Si un four encastrable ou tout autre équipement générant de la chaleur doit être installé directement sous la plaque vit- rocéramique, IL EST NÉCESSAIRE QUE CET APPAREIL (four) ET LA TABLE DE CUISSON EN VERRE CÉRAMIQUE SOIENT ADÉQUATE- MENT ISOLÉS, de sorte que la chaleur générée par le four, mesurée sur le côté droit du bas de la plaque de cuisson, ne dépasse pas 60°C. Le non-respect de cette précaution peut entraîner un mauvais fonctionnement du système TOUCH CONTROL.69

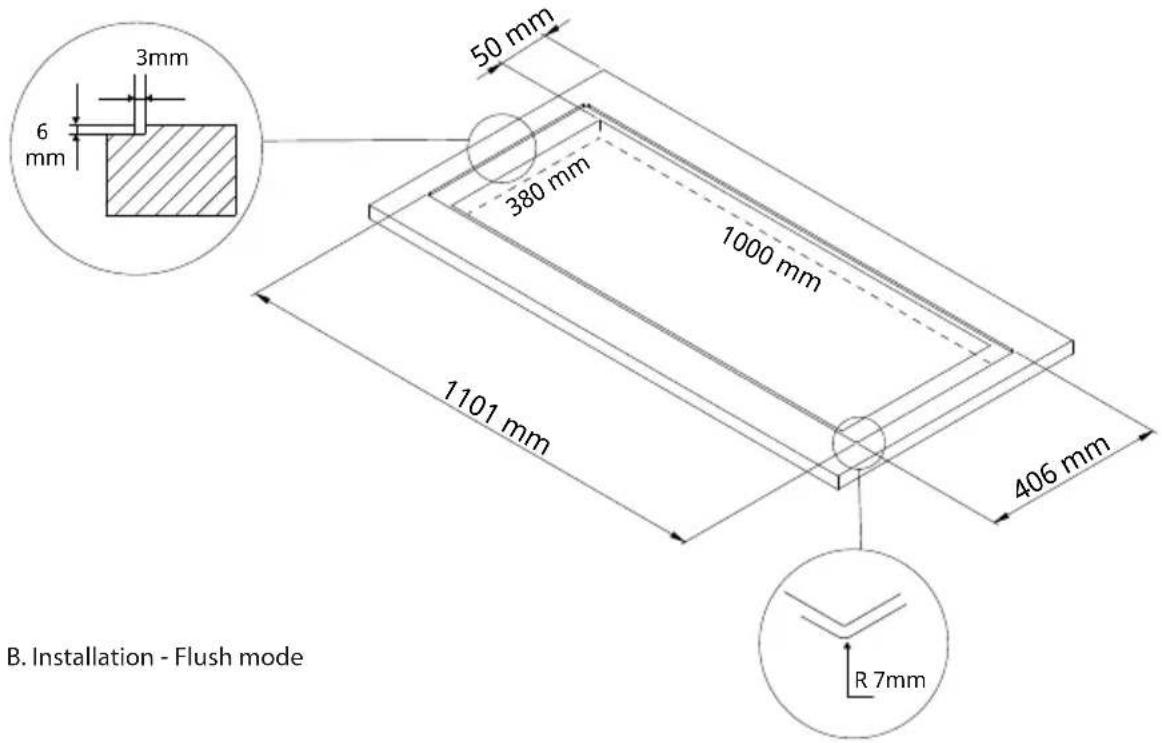

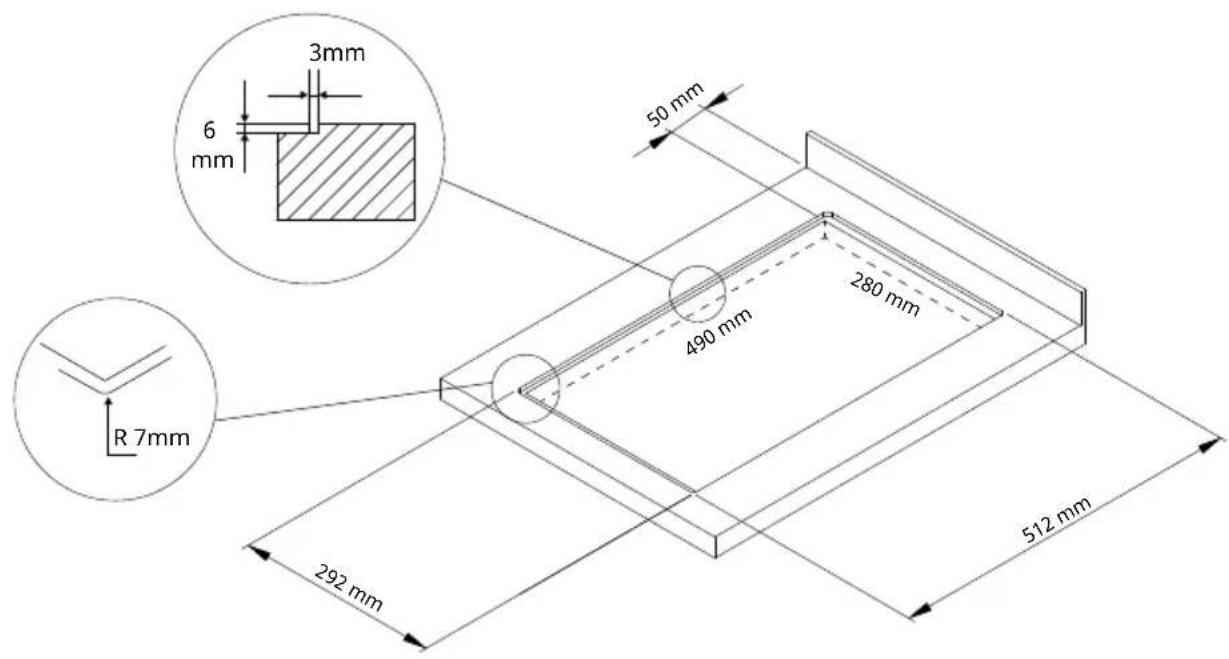

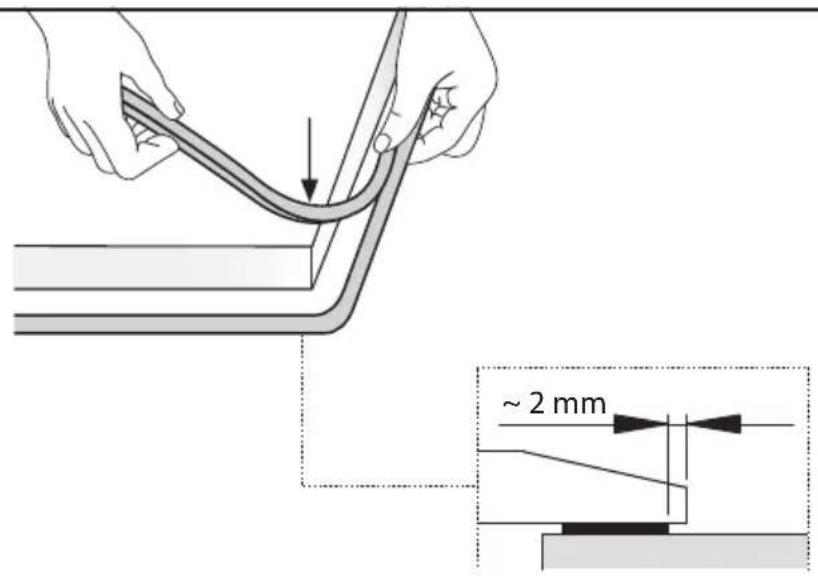

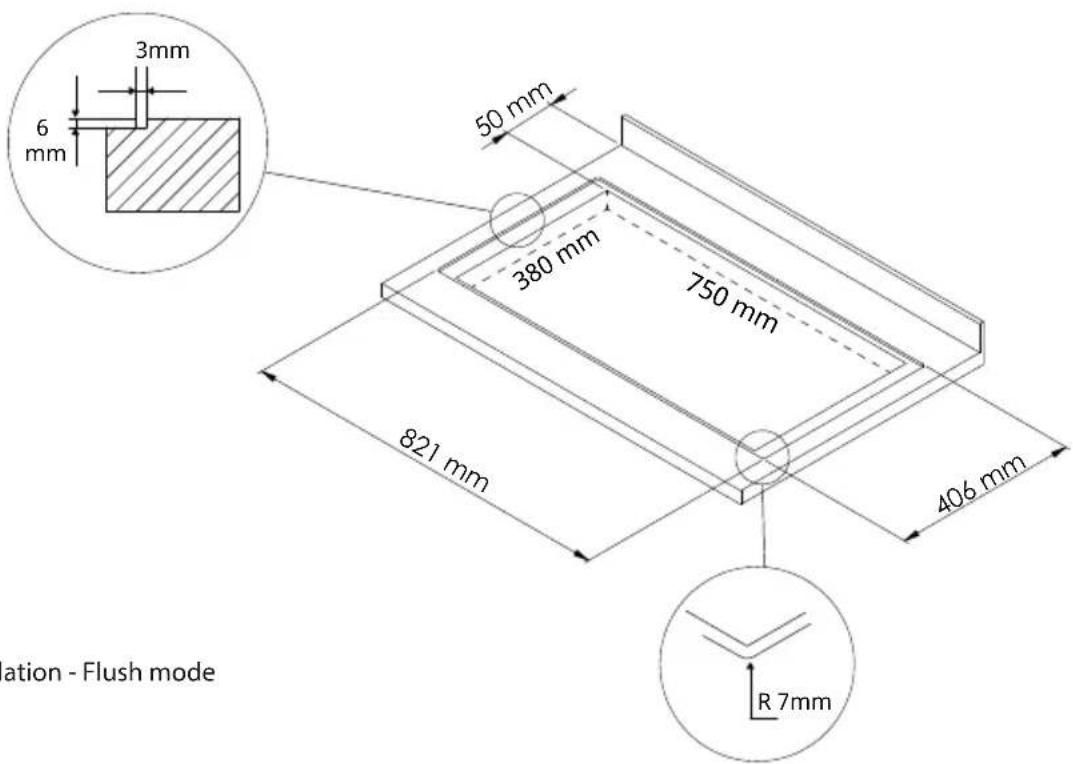

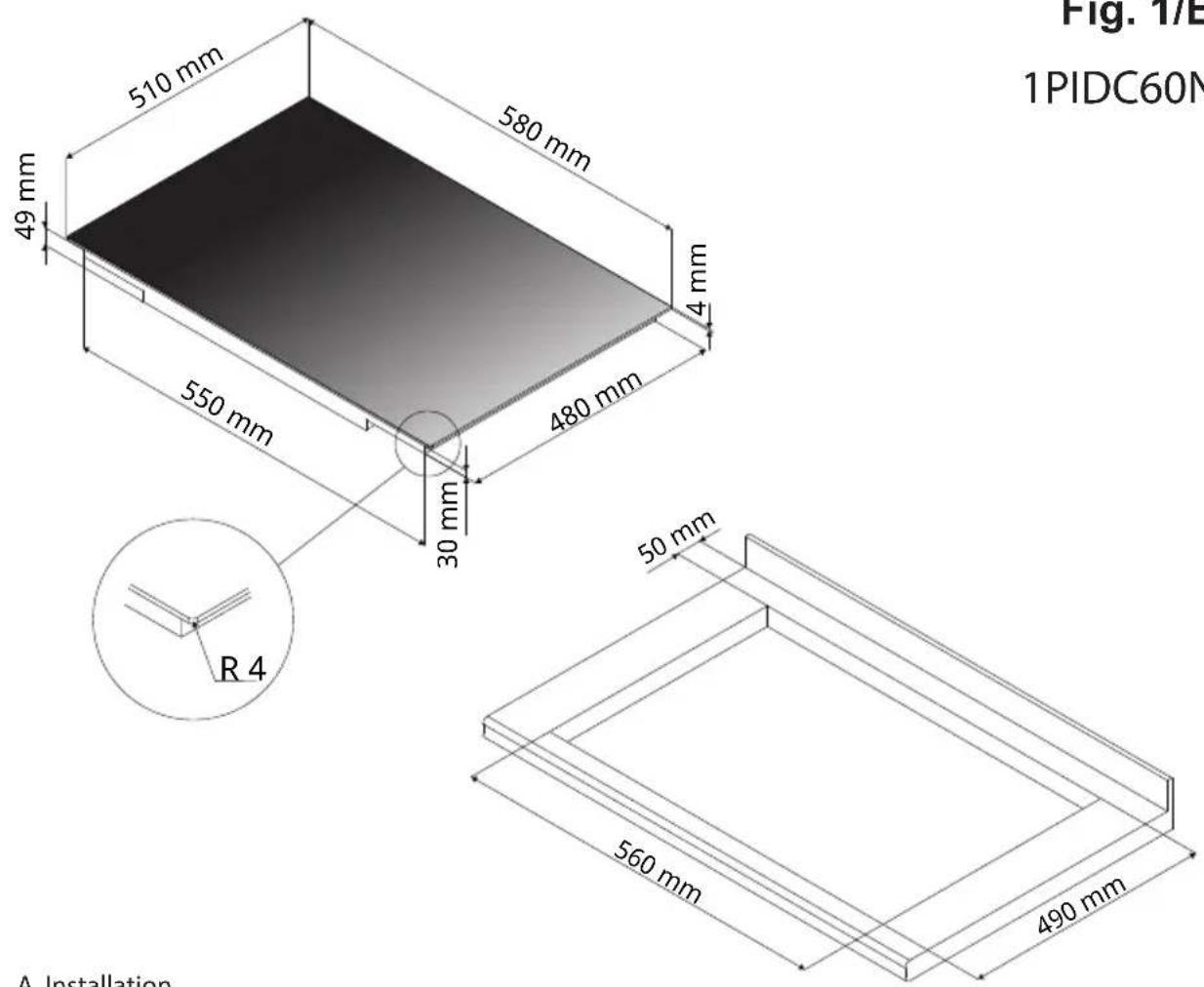

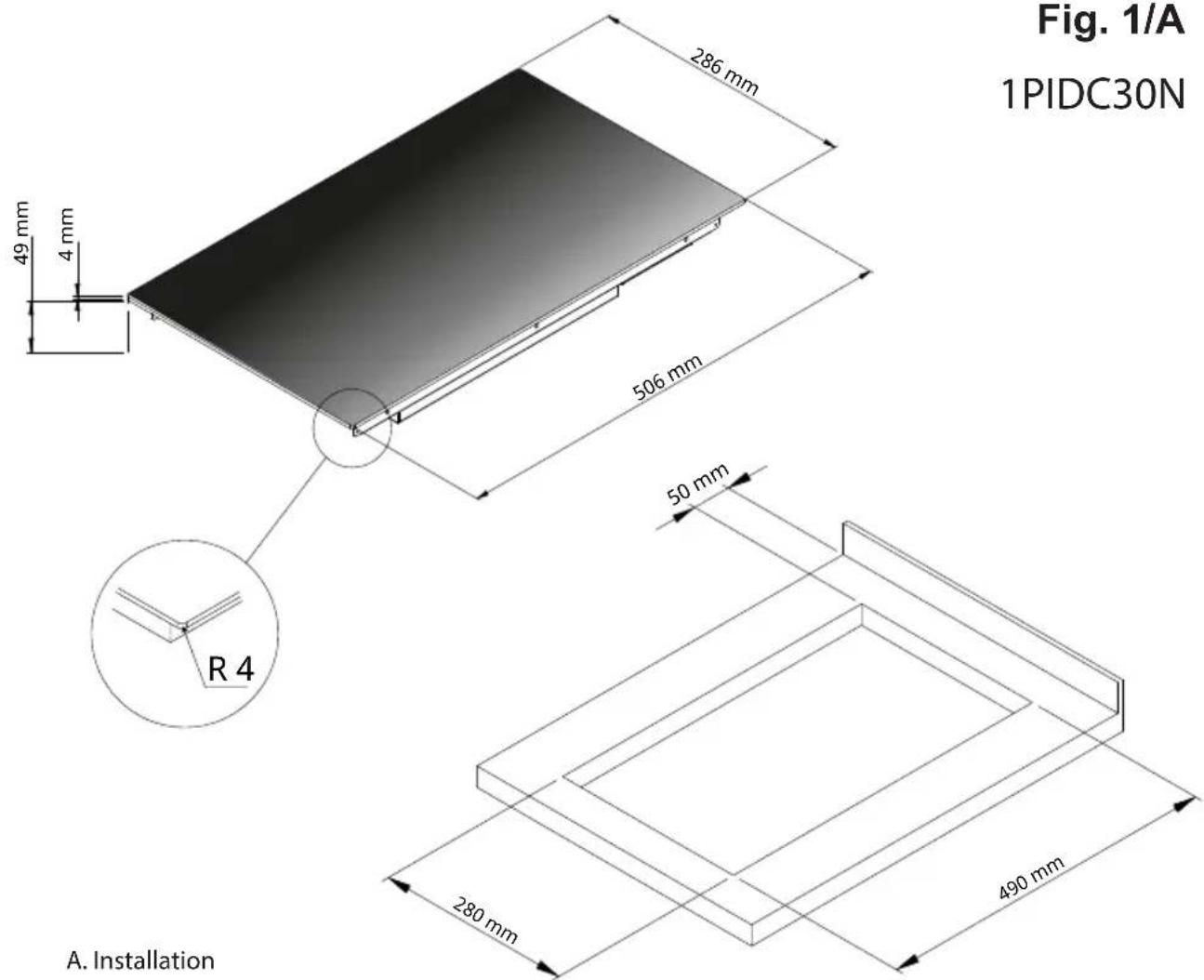

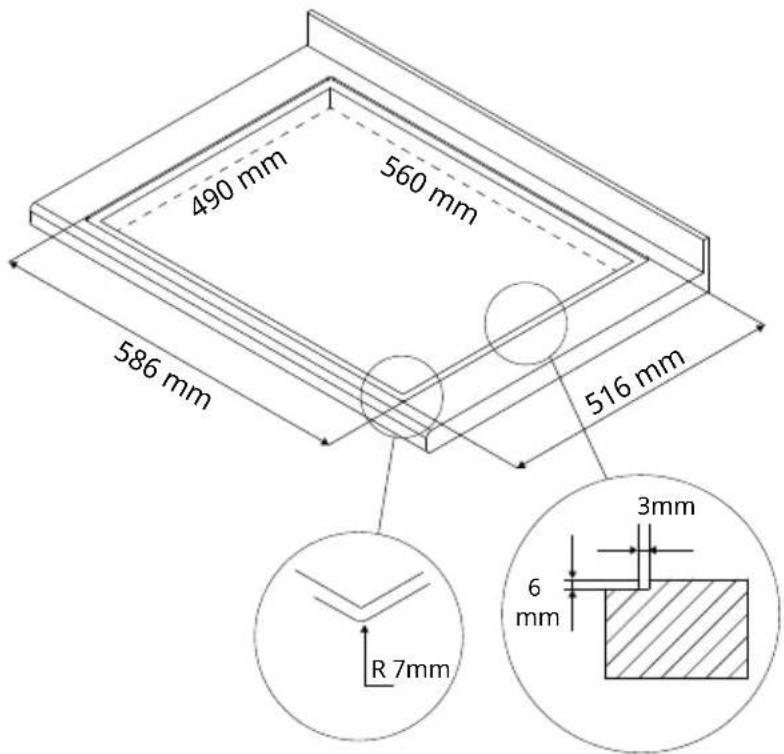

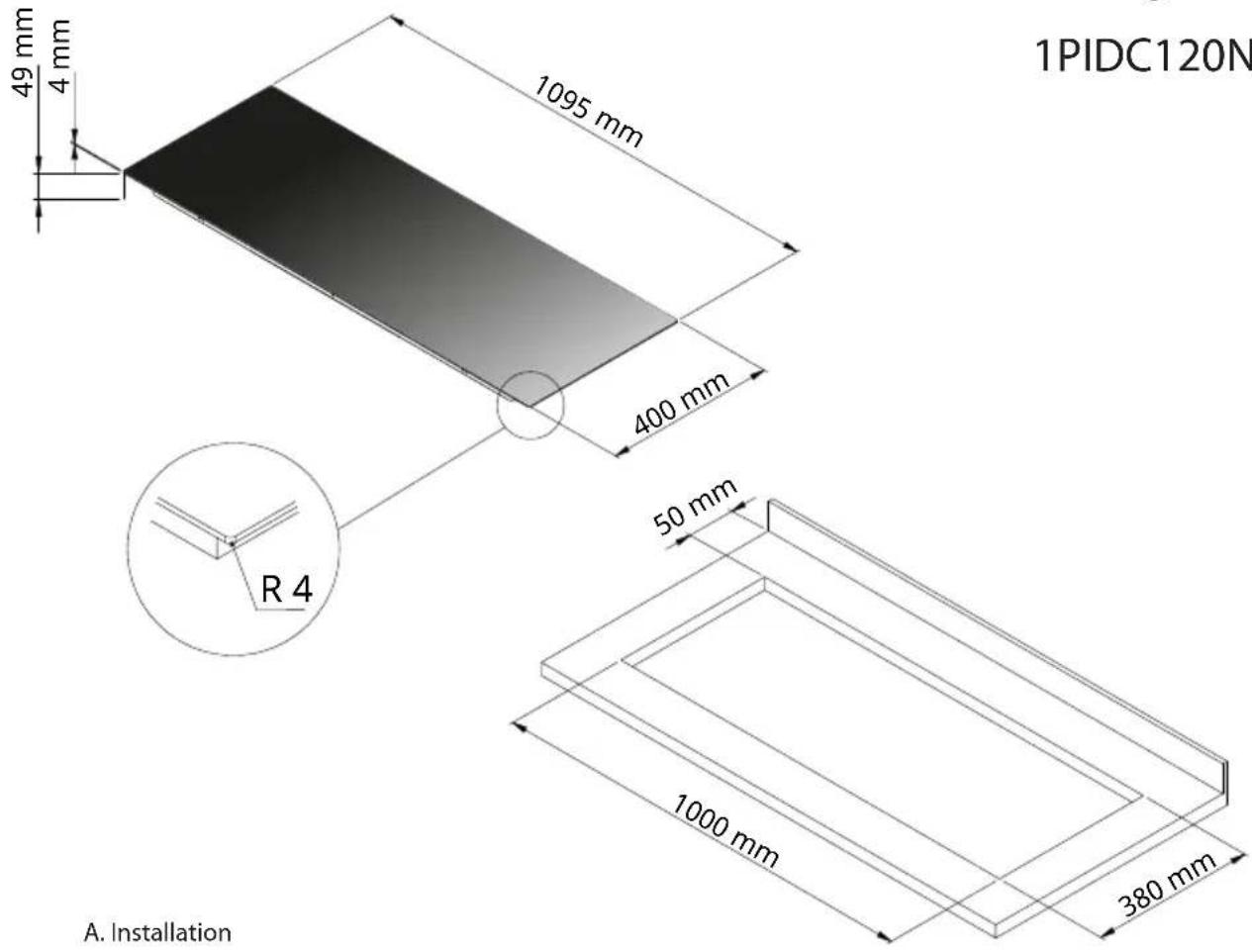

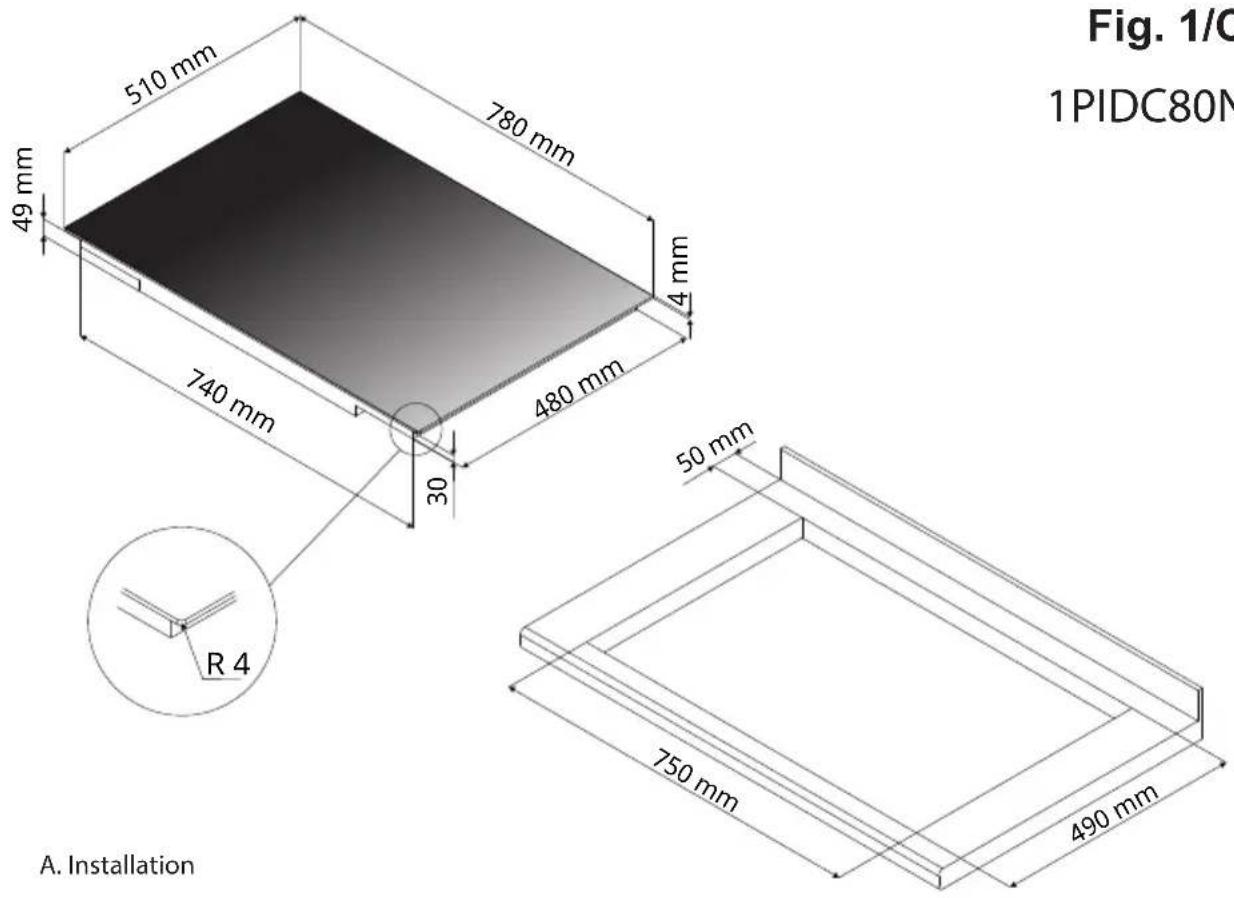

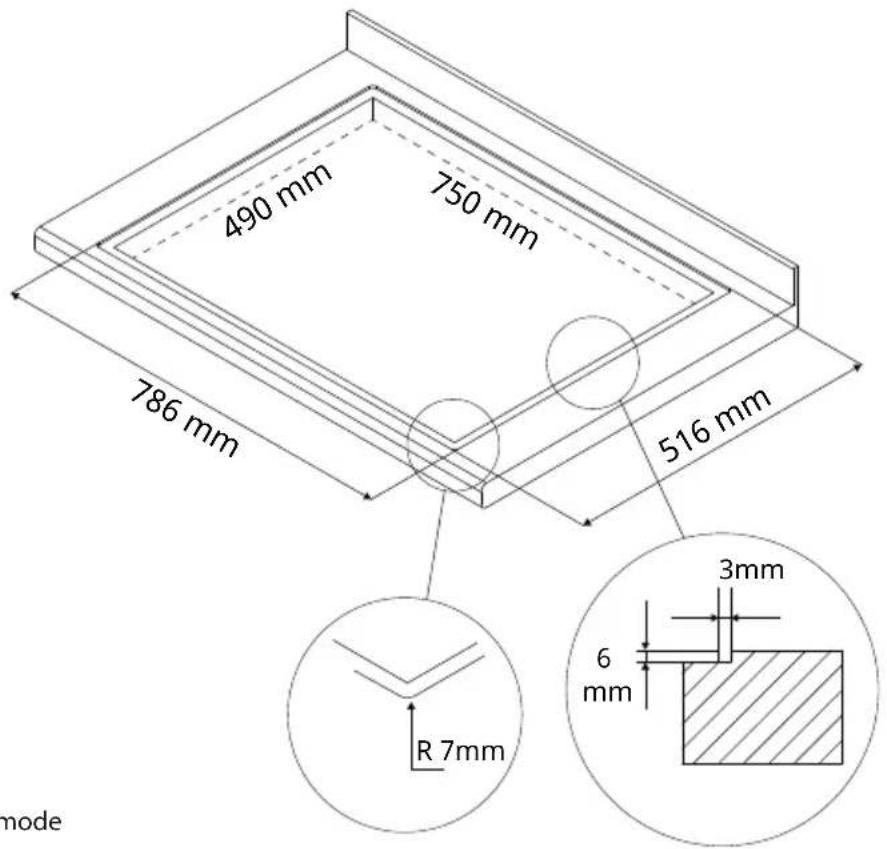

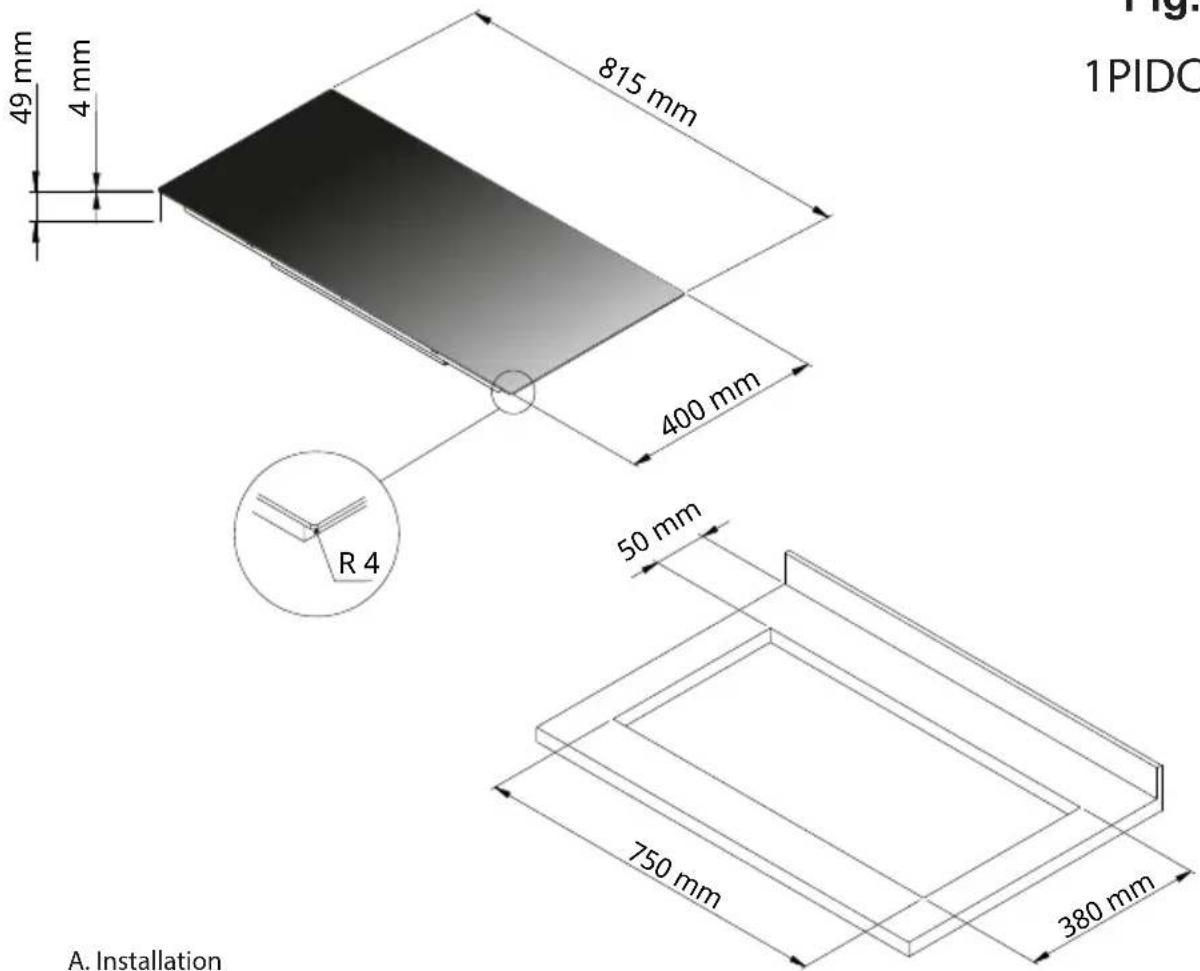

• Positionnement: Cet appareil a été conçu pour être encastré dans une table de cuisson (Fig. 1- Dimension du trou). Utilisez un matériau d’étanchéité le long du périmètre (Fig.2). Cette opération est nécessaire pour éviter que des liquides ne pénètrent dans la plaque de cuisson, car il n’est pas possible de garantir la planéité de la plaque, du verre et de leur couplage. Poussez doucement l’appareil dans le trou (Fig.4). Si, après l’installation, la part- ie inférieure de l’appareil est accessible depuis le dessous du meuble, un panneau d’espacement aux distances indiquées doit être installé (Fig.3).

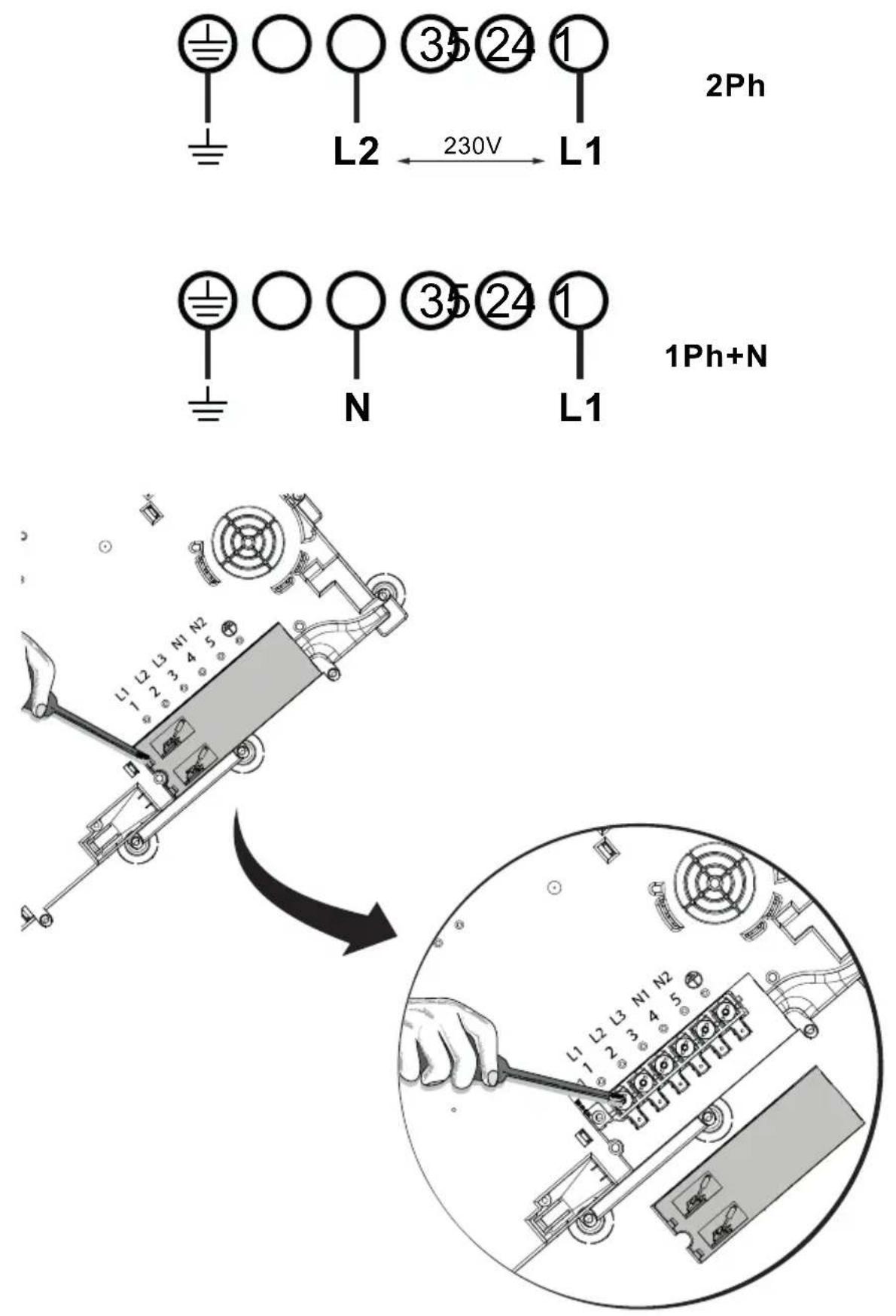

• Connexion électrique (Fig.8): L’installation de cet appareil et la connexion au réseau électrique doivent être confiés unique- ment à un électricien, qui doit être parfaitement au courant et respecter scrupuleusement les réglementations.

• La protection contre les pièces sous tension doit être assurée après l’installation.

• Les données de connexion nécessaires sont indiquées sur les autocollants de la plaque de cuisson à proximité du boîtier de connex- ion

• La connexion au secteur doit être effectuée au moyen d’une prise de terre ou au moyen d’un interrupteur omnipolaire avec ouverture de contact d’au moins 3 mm.

• Le circuit électrique doit être séparé du sec- teur par des dispositifs appropriés, par ex- emple: disjoncteurs, fusibles ou contacteurs.

• Si l’appareil n’est pas équipé d’une prise accessible, il est nécessaire de prévoir des moyens de déconnexion dans l’installation fixe, conformément aux normes d’installa- tion.

• Le tuyau d’alimentation doit être positionné de manière à ne toucher aucune des parties chaudes de la table de cuisson. Avertissement ! Cet appareil ne doit être connecté qu’à un sec- teur 230 V ~ 50/60 Hz. Connectez toujours le fil de terre. Respectez le schéma de connexion. La boîte de connexion est située en dessous à l’arrière de la couverture de la plaque de cuisson. Pour ouvrir le couvercle, utilisez un tournevis moyen. Placez-le dans les fentes et ouvrez le couvercle. AVERTISSEMENT ! Assurez-vous que les câbles sont correcte- ment fixés et serrés. Nous ne pouvons être tenus pour responsables de tout accident résultant d’une mauvaise connexion ou pouvant résulter de l’utilisation d’un appareil qui n’a pas été mis à la terre ou qui a été équipé d’une connexion à la terre défectueuse.

UTILISATION ET ENTRETIEN

• Entretien (Fig.9): Éliminez les résidus alimentaires et les gouttes de graisse de la plaque de cuisson à l’aide du grattoir spécial fourni sur demande. Nettoyez la zone chauffée de la meilleure façon possible, en utilisant des produits appropriés et une serviette en papier, puis rincez à l’eau et séchez avec un chiffon propre. À l’aide du grattoir spécial (en option), retirez rapidement les morceaux de papier d’aluminium et de matière plastique de la surface chauffée, qui pourraient avoir fondu accidentellement, ou les résidus de sucre ou d’aliments et/ou les rest- es d’aliments sucrés. Cela évite tout dommage éventuel à la surface. En aucun cas, n’utilisez jamais d’éponges abra- sives ou de détergents chimiques irritants, tels que les sprays pour four ou les détergents

• Utilisation : Utilisez le système de commande tactile dans la position correspondante en fonction de vos be- soins de cuisson individuels. Plus le chiffre est élevé, plus de chaleur est produite. La commande offre une gestion pratique car les sélections sont effectuées en touchant directe- ment sur l’afficheur :

• La sélection active est affichée à haute in- tensité;

• Les sélections disponibles sont affichées à faible intensité;

• Les sélections non disponibles ne sont pas allumées. FR70

• Fonctions (Fig. 5): A - Allumage/Extinction B - Verrouillage des commandes C - Pause & Recall D - Maintien au chaud E - Fonction Chef F - Régler le minuteur (+/-) G - Minuteur des zones de cuisson H - Slider de puissance I - Booster L - Afficheur des zones de cuisson F - Régler le minuteur

• Allumage / Extinction de la plaque de cuisson: Appuyez sur la touche A pour allumer la plaque de cuisson et la LED s’allumera. Les niveaux de puissance pour toutes les zones de cuisson sont sur 0 (les affichages des zones de cuisson sont éteints). La plaque de cuisson s’éteint automatiquement après 20 sec. si tous les niveaux de cuisson sont réglés sur 0 et qu’aucune opération n’est effec- tuée. Pour allumer l’appareil, appuyez sur la touche A. Pour des raisons de sécurité, il est toujours possi- ble d’éteindre la plaque de cuisson par la touche ON/OFF.

• Détection de casseroles: Cette plaque de cuisson est équipée d’un sys- tème de contrôle interactif qui la rend très simple et facile à utiliser. Après la mise en marche de la table de cuisson, lorsqu’une casserole est posée sur la surface vitrocéramique, la commande la détecte automatiquement et 0 apparaît sur l’af- ficheur de la zone de cuisson concernée. Si vous retirez la casserole de cette zone de cui- sson, l’écran affiche le symbole .

• Allumage / extinction des zones de cuisson: Placez une casserole sur la zone de cuisson souhaitée et appuyez votre doigt sur la zone des touches L. Utilisez le slider (zone H) pour mod- ifier le niveau de puissance de la zone [aller à la position 9 (puissance max.) ou à la position 1 (puissance min.)]. La puissance de chaque zone de cuisson peut être réglée dans 9 positions dif- férentes qui est affichée sur l’afficheur lumineux correspondant avec un chiffre de “1 à 9”. Pour éteindre la zone de cuisson, appuyez sur 0 de la zone H, et automatiquement l’afficheur de la zone (L) indiquera 0.

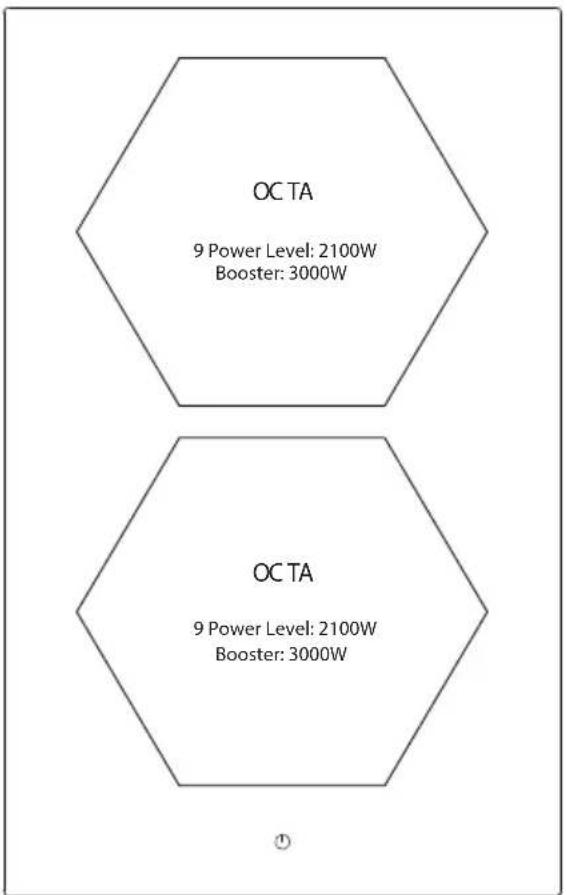

• Booster: Le booster permet à l’induction de dissiper plus de puissance pour une zone de cuisson pendant un court intervalle (max. 5 min). Puisque la fonction Booster peut atteindre des températures élevées, elle ne doit être utilisée que pour les processus de cuisson utilisant de l’eau. L’huile ou la graisse peuvent s’enflammer si le Booster est utilisé. Choisissez la zone de cuisson L souhaitée, puis appuyez sur le symbole P de la zone H. Le Boost- er de la zone de cuisson sélectionnée est actif et l’affichage correspondant indique « P ». Pour supprimer la fonction, sélectionnez un niveau de puissance pour la zone de cuisson actuellement active. La fonction Booster sera désactivée et la zone de cuisson chauffera avec le nouveau niveau de puissance sélectionné.

• Chaleur résiduelle: Si la température d’une zone de cuisson est en- core élevée (supérieure à 60°) après avoir été éteinte, l’afficheur relatif à cette zone affiche le symbole «H» (chaleur résiduelle). L’indication disparaît uniquement lorsqu’il n’y a plus de risque de brûlure.

• Minuteur: Il y a 2 types de minuteurs différents. Si plus d’un minuteur est réglé, le minuteur affichera toujours le temps restant le plus bas. Les deux minuteurs peuvent être réglés dans un intervalle de temps de 1 min à 9 h 59 min.

• Minuteur autonome / Minuteur des zones de cuisson: Le minuteur autonome se comporte comme un minuteur de cuisine. Pour activer cette fonc- FR71 tion, assurez-vous qu’aucune zone de cuisson n’a été sélectionnée, la minuterie affichera «-». Sélectionnez le minuteur dont l’affichage 00 clignotera pendant les 10 secondes suivantes. Réglez la durée souhaité par +/- et n’effectuez aucune autre action pendant environ 5 secondes. Réglez la durée souhaité par +/- et n’effectuez aucune autre action pendant environ 5 secondes. Le minuteur commence le compte à rebours. En dessous de 10 minutes, l’affichage indique la durée actuelle avec une précision à la seconde. Un bip est émis lorsqu’il atteint 0. Pour modifier la valeur du minuteur Autonome, assurez-vous qu’aucune zone de cuisson n’a été sélectionnée. Puis appuyez sur la touche Minuteur, réglez la nouvelle durée souhaitée et, après 5 secondes, le minuteur commence le compte à rebours de la nouvelle durée réglée. Pour désactiver cette fonc- tion, assurez-vous tout d’abord qu’aucune zone de cuisson n’a été sélectionnée, puis appuyez sur la touche Minuteur. La durée actuelle clignote, réglez le temps du Minuteur sur “000”, à ce stade, la fonction est désactive. Le minuteur des zones de cuisson peut être utilisé pour éteindre automatiquement une zone de cuisson une fois la durée réglée écoulée. Pour activer cette fonction, sélectionnez la zone de cui- sson correspondante. Appuyez sur la touche rela- tive au Minuteur G, puis réglez la durée souhaitée par les touches (+/-) ; si aucune action n’est ef- fectuée pendant environ 5 secondes, le minuteur commence le compte à rebours. Pour modifier la valeur du minuteur de la zone de cuisson, sélectionnez la zone de cuisson cor- respondante, appuyez sur l’heure et réglez la nouvelle durée souhaitée (+/-), n’effectuez au- cune action pendant 5 secondes. Le minuteur commence le compte à rebours de la nouvelle durée réglée. Pour désactiver le Minuteur, réglez la durée de cuisson sur “000”.

• Pause: La fonction pause est une fonction permettant de «geler» la plaque de cuisson pendant 10 minutes maximum. La fonction est utile, par exemple, si vous quittez la plaque de cuisson pendant peu de temps. Durant la pause, la fonction est active, au- cune zone de cuisson ne dissipe d’énergie et tous les minuteurs (y compris le minuteur autonome) sont suspendus, en plus les fonctions Booster et Réchauffage automatique sont interrompues. Pour active cette fonction appuyez sur C, tous les afficheurs (zone L) indiquent //. Pour désactiver, appuyez sur C et sur une autre touché arbitraire dans les 10 sec.

• Recall: Cette fonction vous permet de restaurer les niveaux de puissance et les réglages du minuteur après que la plaque de cuisson a été accidentel- lement éteinte. Par exemple, si la plaque de cuisson vient d’être éteinte, vous pouvez rallumer la plaque de cui- sson par la touche ON / OFF (touche A) dans les 6 secondes. Par la suite, le symbole Pause clignote pendant 6 secondes. Maintenant ap- puyez sur le symbole Pause (touche C), à ce stade, la fonction Rappel sera active. Tous les niveaux de puissance, le minuteur et les automa- tiques précédemment réglés sont récupérés.

• Verrouillage des commandes: Il est possible de verrouiller les commandes pen- dant le fonctionnement de la plaque de cuisson ou en mode veille. Ceci est avantageux lors du nettoyage car la commande tactile ne peut pas différencier un chiffon humide d’un doigt. Lor- sque la plaque de cuisson est allumée, appuyez sur la touche Verrouillage (touche B) pendant 1 seconde : toutes les touches à l’exception de la touche Verrouillage et ON/OFF sont verrouillées. Lorsque le verrouillage des commandes est ac- tif, une tonalité de rejet est émise quand vous appuyez sur les touches éteints (sauf sur On/Off et Verrouillage). Pour désactiver cette fonction, appuyez à nou- veau sur la touche Verrouillage des commandes. La plaque de cuisson peut être utilisée de nou- veau régulièrement.

• Sécurité enfants: Cette fonction est avantageuse pour protéger la plaque de cuisson contre toute utilisation in- volontaire, par exemple par des enfants. Si elle est verrouillée, la plaque de cuisson peut être al- lumée, mais aucune zone de cuisson, niveau de puissance ou minuteur ne peut être sélectionné. Pour activer cette fonction, allumez le plaque de cuisson, sélectionnez et maintenez appuyée une FR72 zone de cuisson de la zone L pendant 3 secondes, puis faites glisser votre doigt sur la zone H, de 0 à

9. Cette séquence doit être effectuée dans les 10

secondes. L’afficheur indique L pour indiquer la fonction Sécurité Enfants active. Pour désactiver la fonction : Allumez la table de cuisson, mainten- ez appuyée la zone L pendant 3 secondes, puis faites glisser votre doigt sur la zone H de 9 à 0 en 10 secondes. La fonction Sécurité Enfants est maintenant désactive.

• Préchauffage automatique: Le préchauffage automatique est une fonction qui vous permet de chauffer une poêle froide à la puissance maximale et de revenir automatique- ment au niveau de puissance souhaité. La durée pendant laquelle la zone de cuisson fonctionne en pleine puissance dépend du niveau de puis- sance sélectionné. Pour activer le préchauffage automatique, appuyez sur la touche du niveau de puissance souhaité (zone H) pendant au moins 3 sec. Pour désactiver cette fonction, appuyez sur la touche de la zone de cuisson (zone L) pendant 3 secondes ou sur un autre niveau de puissance. Niveau de puissance Préchauffage automatique (sec.)

• Fonction Chef Cook: La fonction Chef Cook active 3 zones de cuisson avec différentes niveaux de puissance. En com- mençant de gauche à droite. Pour activer la fonc- tion, appuyez sur la touche de la fonction Chef Cook. Pour la désactiver, appuyez de nouveau sur la touche Chef Cook. Les niveaux de puis- sance de toutes les zones de cuisson sont réglés sur 0. Les niveaux de puissance suivants sont réglés et dissipés dès qu’un récipient approprié est placé sur une zone de cuisson :

• Fonction Maintien au chaud : Cette fonction est utilisée pour garder au chaud vos aliments cuits. Le niveau de puissance est compris entre 0 et 1. Pour activer la fonction Maintien au chaud, sélectionnez la zone (zone L) et appuyez sur la touche D. L’afficheur indique

• Gestion énergétique : La plaque de cuisson soutient la gestion de l’ali- mentation pour éviter de surcharger la connexion au réseau. La gestion de la puissance est prior- itaire : La zone de cuisson dont la puissance de chauffe a finalement augmenté obtiendra la pu- issance de chauffe souhaitée et l’autre zone de cuisson sera réduite. La réduction de puissance est signalée par le clignotement de la touche OFF du niveau de puissance (zone L) et sa puissance sera réduite.

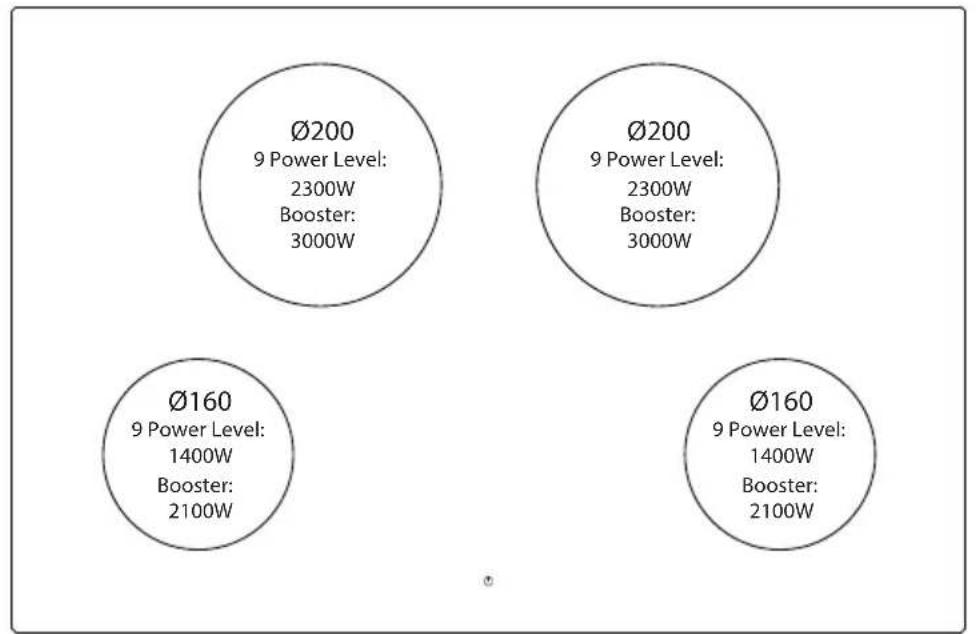

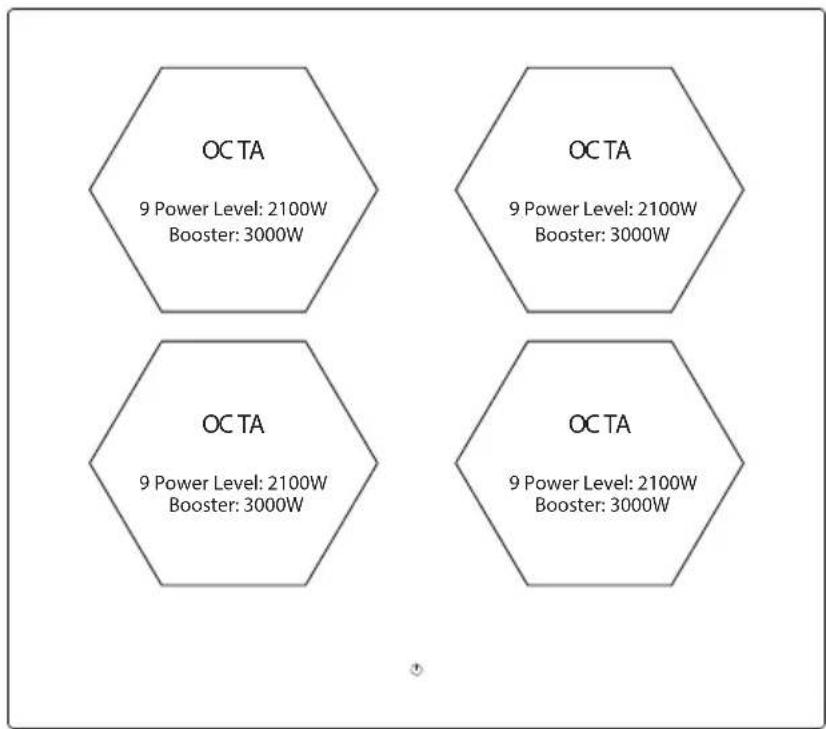

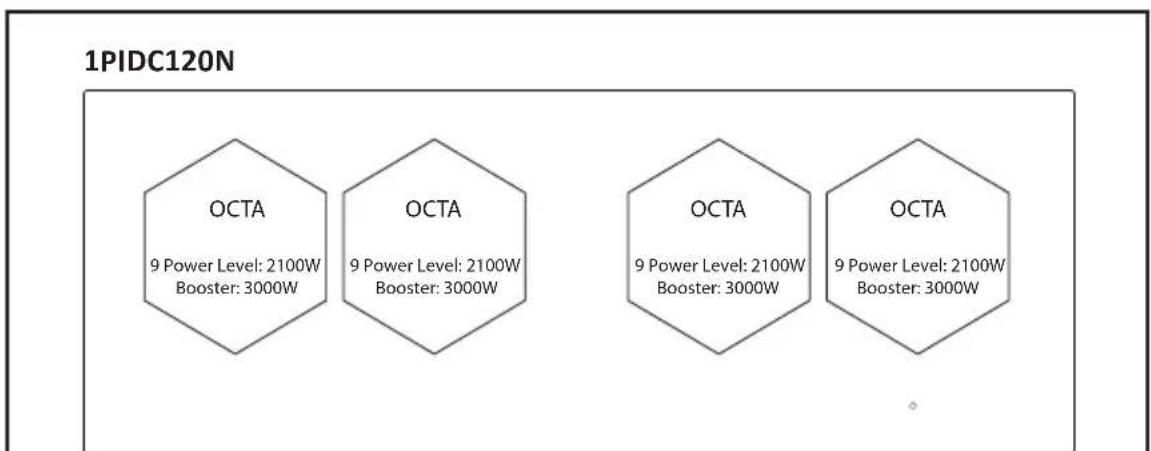

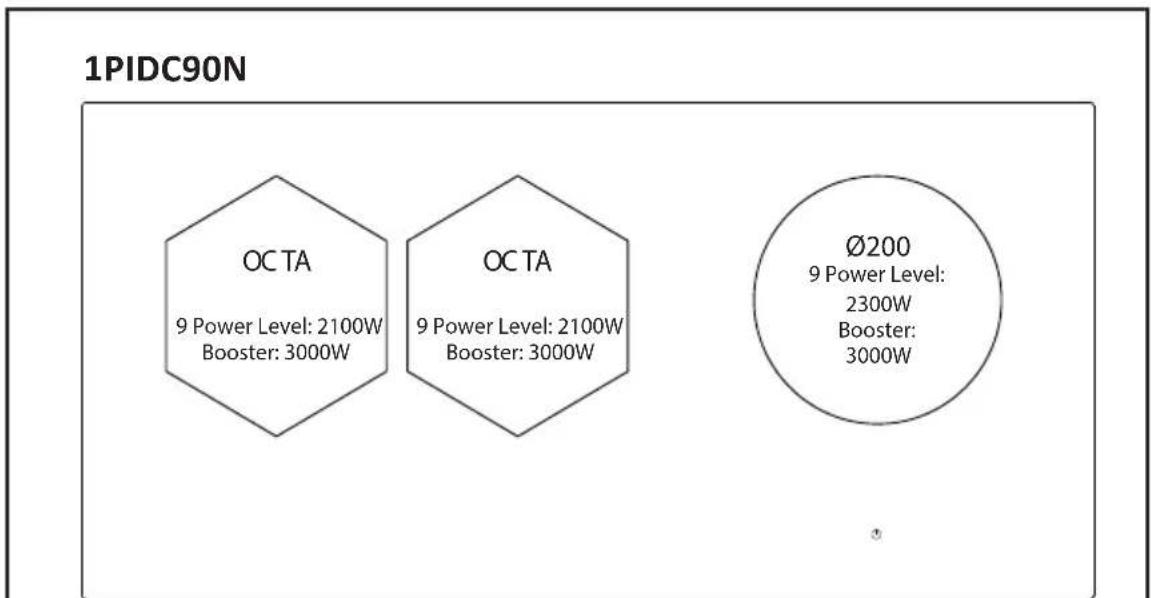

• Réglage de puissance: La puissance de la table de cuisson peut être réglée d’un maximum [7.4 kW ou 3.7 kW (pour la Nombre des zones de cuisson Niveau

FR73 plaque avec 2 zones de cuisson] jusqu’à un min- imum de 1.4 kW, par un step de 100w (0,1 kW), à partir du menu Utilisateur. Le menu Utilisateur est destiné au client final pour adapter le Touch Control à ses besoins personnels. Pour accéder au menu Utilisateur, avec la commande en mode veille, appuyez sur la commande ON/OFF pour activer le Touch Control. Appuyez à nouveau sur la commande ON / OFF dans les 3 secondes pour remettre la commande tactile en mode veille. Fonction spéciale : La commande commence à clignoter (pendant 60 secondes max.) Le menu est alors automatiquement quitté. Gardez appuyée la commande jusqu’elle com- mence à clignoter. Appuyez ensuite sur la com- mande de sélection de toutes les zones de cui- sson dans le sens des aiguilles d’une montre, en commençant par la commande de sélection de la zone de cuisson avant gauche. Ignorer la sélection de la zone de cuisson « Commande non disponible ». Le tableau suivant décrit les éléments de menu Utilisateur implémentés: Voix Dénition Variable Valeur Remarque

Puissance max. pour conducteur de ligne Oui 2.4 ... 5 Réglage maximum admissible par conducteur de ligne. La puissance maximale est dénie dans le menu de service et peut être progressivement réduite de 0,1 kW à la puissance minimale.

Réglage du ltre Oui 0,1,2 Modications du ltre:

Volume de la tonali- té des signaux Oui 0...3 Réglage du volume des tonalités de signal (ex: lorsque le temps est écoulé) 0: volume min 3: volume max

Luminosité de l’écran Oui 0...9 Réglage de la luminosité de l’écran: 0: luminosité max 9: luminosité min

Animation du Minuteur Oui 0...1 0: No Timer animation 1: Le minuteur s’active 10 minutes avant l’aspiration

Temps Minuteur écoulé Oui 0...2 0: Signal sonore pendant 120 secondes 1: Signal sonore pendant 10 secondes 2: Aucun signal sonore FR74

• Extinction de sécurité: L’extinction de sécurité est une fonction dont l’ap- pareil est équipé. Les zones de cuisson allumées, après un certain temps, s’éteignent automatique- ment, sans que l’utilisateur n’ait à le faire. Le temps après lequel la zone de cuisson est dés- activée est indiqué dans le tableau ci-dessous. Chaque opération effectuée par l’utilisateur sur la zone de cuisson réinitialise ce délai de temps. Niveau de cuisson Temps de fon- ctionnement max. (h) Niveau de préchau󰀨age 1

• Utilisez un couvercle autant que possible pour minimiser les pertes de chaleur.

• Sélectionnez une casserole plus petite lors. de la cuisson de petites quantités. Une cas- serole plus petite consomme moins d’éner- gie qu’une casserole plus grande avec très peu à son intérieur.

• Faites cuire avec le moins d’eau possible.

• Lorsque les aliments sont à ébullition ou lorsque l’huile dans le récipient est suffisam- ment chaude pour les fritures, réduisez le feu à un niveau plus bas.

• Utilisez une cocotte-minute pour réduire les temps de cuisson.

DÉCHETS D’ÉQUIPEMENTS

ÉLECTRIQUES ET ÉLEC-

TRONIQUES Cet appareil est marqué conformé- ment à la Directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électron- iques (DEEE). En veillant à une élim- ination correcte de ce produit, vous contribuez à éviter les conséquences néfastes potentielles pour l’environnement et pour la santé humaine qui pourraient résulter d’un traitement inadéquat des déchets de ce produit. Le symbole figurant sur le produit ou sur les documents qui l’accom- pagnent indique que ce produit ne doit pas être traité comme un déchet ménager. Pour plus d’in- formations, contactez le service de collecte des ordures ménagères ou votre vendeur.

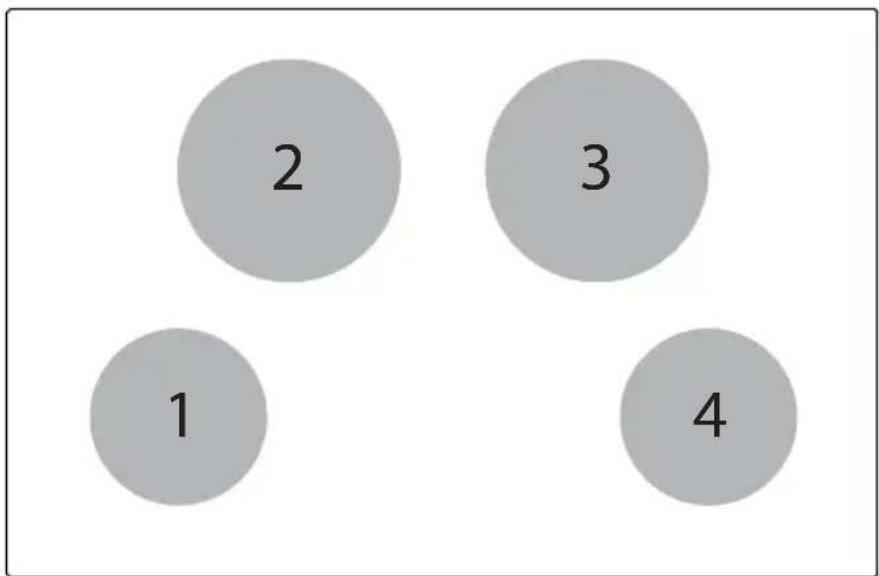

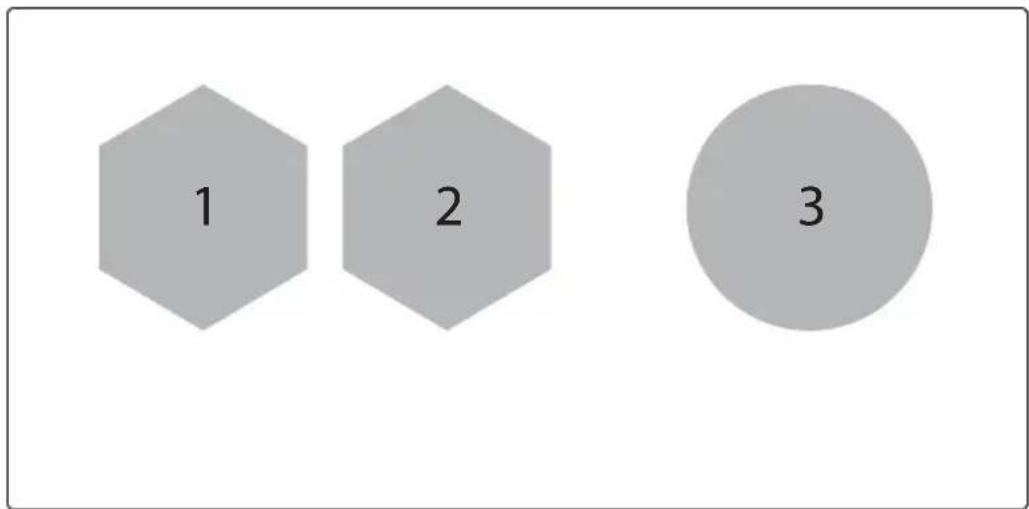

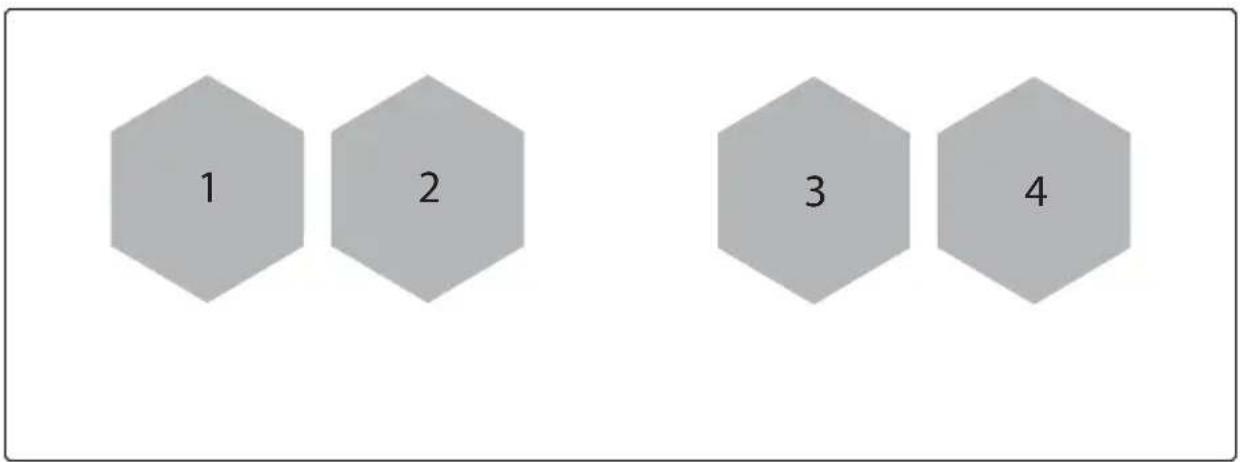

Informations pour les plaques de cuisson électriques à usage domestique En accord avec la réglementation (EU) N° 66/2014 Modèle 1PIDC30N 1PIDC60N 1PIDC80N 1PIDC90N 1PIDC120NType de plaque built-in built-in built-in built-in built-inN° zones de cuisson2 4 4 3 4Technologie de chau󰀨ageZones de cuisson à induction et secteur de cuisson, zones de cuisson radiantes1. = Induction2. = Induction1. = Induction2. = Induction3. = Induction4. = Induction1. = Induction2. = Induction3. = Induction4. = Induction1. = Induction2. = Induction3. = Induction1. = Induction2. = Induction3. = Induction4. = InductionPour toutes les zones circulaires : diamètre de la surface utile de la zone de cuisson.Pour les zones et le secteur de cuisson non circulaires :longueur et largeur de la surface utile par zone ou secteur de cuis-son électrique1. = Octa2. = Octa1. = Octa2. = Octa3. = Octa4. = Octa1. = Ø 1602. = Ø 2003. = Ø 200 4. = Ø 1601. = Octa2. = Octa3. = Ø 2001. = Octa2. = Octa3. = Octa4. = OctaConsommation énergétique par zone ou secteur de cuisson cal-culée par Kg (EC )1. = 189,72. = 189,71. = 189,72. = 189,73. = 189,7 4. = 189,71. = 1792. = 193,33. = 193,3 4. = 1791. = 189,72. = 189,73. = 193,31. = 189,72. = 189,73. = 189,7 4. = 189,7Consommation énergétique de la plaque de cuisson calculée par kg(EC ) 189,7 189,7 186,1 190,9 189,7

Capteur de surchau󰀨e de la température de la zone de cuisson La zone de cuis- son correspon- dante est éteinte Récipients vides Ne chau󰀨ez pas de casseroles vides Récipients inadéquats Utilisez des récipients adéquats Température trop élevée du récipient ou de la plaque de cuisson. Température de l’électronique trop élevée Système de refroidis- sement

Récipient inadéquat La/les zone(s) de cuisson corre- spondante(s) est/sont éteinte(s) Le récipient a perdu ses caractéristiques magnétiques Utilisez des récipients adéquats Erreur interne dans le circuit du générateur Contactez le service technique Le récipient crée un mauvais point de fonctionnement sur le module qui peut détrui- re les appareils (par ex. IGBT)

supprimée automati- quement après 8 sec. et la zone de cuisson peut être réutilisée. En cas d’erreurs sup- plémentaires, chan- gez les récipients.

Erreur de conguration La zone de cuis- son ne peut pas être allumée Le module à induction n’a pas été conguré Contactez le service technique Erreur des données de conguration du module à induction Réinitialisez et puis recongurez la zone de cuisson. Contactez le service technique

Absence de communica- tion entre l’interface d’u- tilisateur et le générateur d’induction La zone de cuis- son ne peut pas être allumée Le câblage LIN ou celui d’alimentation est défectueux (par ex., absence du conducteur de ligne) Contactez le service technique Absence de tension de réseau Contactez le service technique Erreur interne dans les circuits du générateur ou du ltre Contactez le service technique (Version mixte) Hilight Relay Voltage Erreur- Défaut du hardware Contactez le service technique Données de congura- tion des erreurs Contactez le service technique

La tension d’alimentation est hors de portée (volta- ge et/ou fréquence) La zone de cuis- son ne peut pas être allumée Tension d l’alimentation hors de portée (voir données techniques pour tout détail) Contactez le service technique Problèmes de signal de phase de la tension de réseau ou fréquence de réseau Contactez le service technique Erreur interne des circuits du générateur Contactez le service technique

Erreur interne Les zones de cuisson sont éteintes

Dysfonctionnement du ventilateur La zone de cuis- son correspon- dante est éteinte Ventilateur bloqué par de la poussière ou des tissus Nettoyer et éliminer les corps étrangers Ventilateur ou modules électroniques défectueux Contactez le service technique

Erreur interne Les zones de cuisson sont éteintes La ligne du capteur de température de la zone de cuisson est ou- verte ou en court-circuit Contactez le service technique

Erreur du capteur de température de la zone de cuisson Les zones de cuisson corre- spondantes sont éteintes

Contactez le service technique Erreur Flash code de contrôle Contactez le service technique IGBT – même le cou- rant au minimum est trop élevé Contactez le service technique Capteur du dissipateur thermique cassé ou en court-circuit Contactez le service technique EEPROM- Erreur données Contactez le service technique Erreur de sélection de la bobine, inducteur défectueux ou in- ducteur erroné

service technique MCU réglage du registre interne Contactez le service technique Tension d’alimentation hors portée Contactez le service technique ADC échec test de démarrage ADC voltage bande invalide Contactez le service technique Signal de contrôle condensateur erroné Dispositif hardware défectueux Contactez le service technique FR79

Capteur de température de la zone de cuisson en panne La zone de cuis- son correspon- dante est éteinte Écart de température Insu󰀩sante après la mise en marche de la plaque de cuisson Faire refroidir la plaque de cuisson Aucune variation de température (min. 10 K /5 min) après la cuisson Contactez le service technique ER03 Activation détectée de la clé en continue La table de cuisson s’éteint au bout de 10 secondes. Eau ou récipients sur le SmartKiis de TC Essuyez ou enlevez les récipients de la plaque de cuisson ER20 Erreur interne à l’intérieur du TC La plaque de cuisson s’éteint. - Contactez le service technique ER21 Dépassement températ- ure La plaque de cuisson s’éteint Le capteur de la température du TC a indiqué une température > 85°C Faire refroidir la plaque de cuisson (l’erreur s’e󰀨ace quand la température est <75°C). Contactez le service technique. ER22 Erreur interne à l’intérieur TC La plaque de cuisson s’éteint après 3,5 - 7,5 secondes

Contactez le service technique ER31 La conguration du Touch Control et de l’induction sont inconséquents ER31 s’a󰀩che en continue. Les données de con- guration du générateur à induction di󰀨èrent de la conguration à l’intérieur du TC Téléchargez la con- guration. Si l’erreur persiste, remplacez le TC. Si l’erreur persiste encore, contactez le support technique. ER36 Erreur interne du TC La plaque de cuisson s’éteint - Remplacez le TC ER42 Alimentation secondaire inadéquate 12V ou 5V trop élevée / trop faible ER47 Aucune communication même pas avec LIN ER47 s’a󰀩che en continue Câble LIN endommagé. Aucune alimentation de tension au réseau LIN. Réseau LIN défectueux Contactez le service technique FR808182832
