BEDIENUNGSANLEITUNG 1PLBC9IDN BARAZZA

A_EIN- / AUS-Taste B_Tastensperre C_Pause und Recall D_Warmhaltefunktion F_Timer einstellen ( + / - ) G_Kochzonen-Timer H_ Leistungsstufe einstellen I_Booster L_Kochzonen-Anzeiger

A_EIN- / AUS-Geschmack B_Tastensperre (alle Tasten sind gesperrt / KKKindersicherung) C_Pause und Rückruf D_Schlüssel warm halten E_Kochfunktion F_Timer Level Inkrement/Timer Level Dekrement G_Ein Timer H_Anzeige der Leistungsstufeneinstellung I_Booster L_Anzeige der Kochzone

A_EIN- / AUS-Geschmack B_Tastensperre (alle Tasten sind gesperrt / KKKindersicherung) C_Pause und Rückruf D_Schlüssel warm halten E_Kochfunktion F_Timer Level Inkrement/Timer Level Dekrement G_Ein Timer H_Anzeige der Leistungsstufeneinstellung I_Booster L_Anzeige der Kochzone

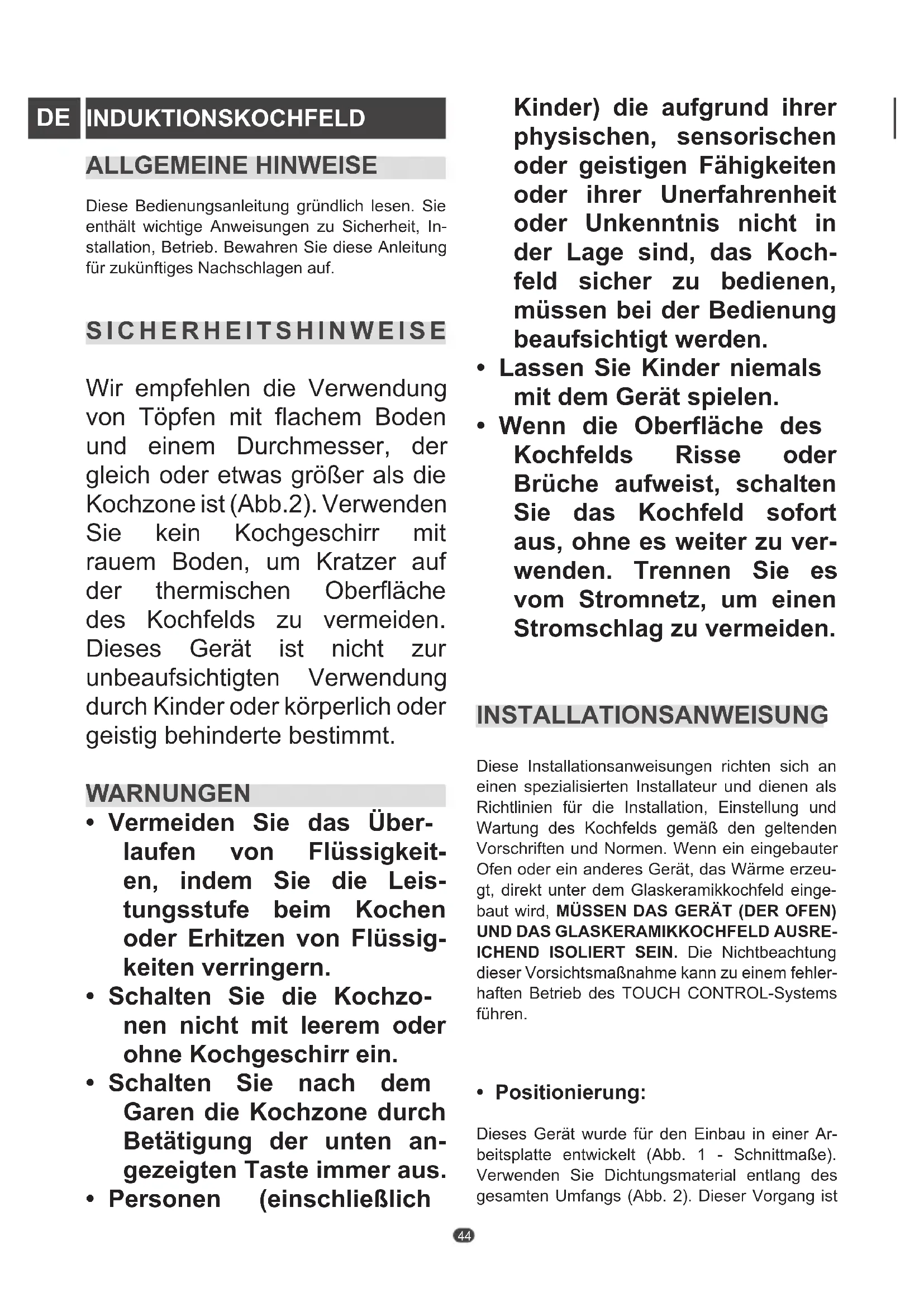

ALLGEMEINE HINWEISE Diese Bedienungsanleitung gründlich lesen. Sie enthält wichtige Anweisungen zu Sicherheit, In- stallation, Betrieb. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen auf. SICHERHEITSHINWEISE Wir empfehlen die Verwendung von Töpfen mit flachem Boden und einem Durchmesser, der gleich oder etwas größer als die Kochzone ist (Abb.2). Verwenden Sie kein Kochgeschirr mit rauem Boden, um Kratzer auf der thermischen Oberfläche des Kochfelds zu vermeiden. Dieses Gerät ist nicht zur unbeaufsichtigten Verwendung durch Kinder oder körperlich oder geistig behinderte bestimmt. WARNUNGEN

• Vermeiden Sie das Über- laufen von Flüssigkeit- en, indem Sie die Leis- tungsstufe beim Kochen oder Erhitzen von Flüssig- keiten verringern.

• Schalten Sie die Kochzo- nen nicht mit leerem oder ohne Kochgeschirr ein.

• Schalten Sie nach dem Garen die Kochzone durch Betätigung der unten an- gezeigten Taste immer aus.

• Personen (einschließlich Kinder) die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Koch- feld sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden.

• Lassen Sie Kinder niemals mit dem Gerät spielen.

• Wenn die Oberfläche des Kochfelds Risse oder Brüche aufweist, schalten Sie das Kochfeld sofort aus, ohne es weiter zu ver- wenden. Trennen Sie es vom Stromnetz, um einen Stromschlag zu vermeiden. INSTALLATIONSANWEISUNG Diese Installationsanweisungen richten sich an einen spezialisierten Installateur und dienen als Richtlinien für die Installation, Einstellung und Wartung des Kochfelds gemäß den geltenden Vorschriften und Normen. Wenn ein eingebauter Ofen oder ein anderes Gerät, das Wärme erzeu- gt, direkt unter dem Glaskeramikkochfeld einge- baut wird, MÜSSEN DAS GERÄT (DER OFEN)

UND DAS GLASKERAMIKKOCHFELD AUSRE-

ICHEND ISOLIERT SEIN. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem fehler- haften Betrieb des TOUCH CONTROL-Systems führen.

• Positionierung: Dieses Gerät wurde für den Einbau in einer Ar- beitsplatte entwickelt (Abb. 1 - Schnittmaße). Verwenden Sie Dichtungsmaterial entlang des gesamten Umfangs (Abb. 2). Dieser Vorgang ist45

erforderlich, um zu verhindern, dass Flüssigkeit- en in das Kochfeld gelangen, da die Ebenheit der Oberfläche, des Glases und ihrer Verbindung nicht garantiert werden kann. Schieben Sie das Gerät vorsichtig in das Loch (Abb. 4). Wenn der untere Teil des Geräts nach dem Einbau vom unt- en aus zugänglich ist, muss eine Zwischenplatte gemäß den angegebenen Abständen montiert werden (Abb. 3).

• Elektroanschluss (Abb.8): Der Einbau dieses Geräts und der Anschluss an das Stromnetz dürfen nur einem Elektriker durch- geführt werden, der die Vorschriften genau kennt und einhält.

• Der Schutz vor spannungsführenden Teilen muss nach dem Einbau gewährleistet sein.

• Die erforderlichen Verbindungsdaten sind auf den Aufklebern auf dem Kochfeld in der Nähe des Anschlusskastens angegeben.

• Der Anschluss an das Stromnetz muss über einen geerdeten Stecker oder über einen all- poligen Trennschalter mit einer Kontaktöff- nung von mindestens 3 mm erfolgen.

• Der Stromkreis muss durch geeignete Geräte vom Stromnetz getrennt werden, z.B. Selbstschalter, Sicherungen oder Ein- schalter.

• Wenn das Gerät nicht mit einem zugängli- chen Stecker ausgestattet ist, muss gemäß den Installationsregeln ein Abschaltschalter vorgesehen werden.

• Die Speiseleitung muss so positioniert werden, dass sie keine der heißen Teile des Kochfelds berührt. Warnung! Dieses Gerät darf nur an ein 230 V ~ 50/60 Hz- Netz angeschlossen werden. Schließen Sie immer das Erdungskabel an. Beachten Sie den Anschlussplan. Den Verbindungskasten befindet sich unten auf der Rückseite des Gehäuses. Verwenden Sie zum Öffnen der Abdeckung einen mit- tleren Schraubenzieher, indem Sie ihn in die Schlitze stecken und den Deckel heben. Warnung! Stellen Sie sicher, dass die Kabel richtig ver- legt und befestigt sind. Wir haften nicht bei einem Unfall aufgrund einer falschen Verbindung oder einer nicht vorhandenen oder fehlerhaften Erdung des Gerätes. Wir haften nicht bei einem Unfall aufgrund einer falschen Verbindung oder einer nicht vorhandenen oder fehlerhaften Erdung des Gerätes.

• Wartung (Abb.9): Entfernen Sie mit dem auf Anfrage mitgelieferten Spezialschaber alle Speisereste und Fetttropfen auf dem Kochfeld. Entfernen Sie Speisereste und Fetttropfen von der Kochfläche und reinigen Sie den beheizten Bereich mit geeigneten Produkten und einem Papiertuch bestmöglich. Dann mit Wasser ab- spülen und mit einem sauberen Tuch trocknen. Entfernen Sie sofort versehentlich gelöstes Alu- minium und Kunststoffmaterial oder Rückstände von Zucker oder Lebensmitteln mit hohem Zuck- ergehalt aus dem beheizten Kochbereich. Dies vermeidet mögliche Schäden an den Produkto- berflächen. Unter keinen Umständen ist die Verwendung von Schleifschwämmen oder reizenden chemischen Reinigungsmitteln wie Sprays für Öfen oder Rein- igungsmittel zulässig.

• Funktionsweise: Verwenden Sie das Touch-Control-System der entsprechenden Kochzone nach Ihren individu- ellen Kochanforderungen. Beachten Sie, dass je höher die Zahl, desto mehr Wärme erzeugt wird. Die Steuerung erlaubt eine einfache Bedienung, da die Leistungsstufe durch direktes Berühren des Displays getroffen wird

• Die aktivierte Einstellung wird mit hoher In- tensität angezeigt;

• Die verfügbaren möglichen Einstellungen werden mit geringer Intensität angezeigt;

• Die nicht verfügbaren Einstellungen sind ausgeschaltet.46

• Bedienung (Abb. 5): A- EIN- /AUS-Taste B - Tastensperre C - Pause & Recall D - Warnhaltefunktion E - Chef-Funktion F - Timer einstellen (+/-) G - Kochzonen-Timer H - Leistungsstufe einstellen I - Booster L - Kochzonen-Anzeiger

• Kochfeld ein- und ausschalten: Betätigen Sie die Taste A, um das Kochfeld einzuschalten. Die LED leuchtet auf. Die Leis- tungsstufen für alle Kochzonen befinden sich auf 0 (die Kochzonenanzeigen sind ausgeschaltet). Das Kochfeld schaltet sich nach 20 Sekunden automatisch aus, wenn alle Leistungsstufen auf 0 eingestellt sind und keine weitere Einstellung durchgeführt wird. Um das Gerät einzuschalten, betätigen Sie ein- fach die Taste A. Aus Sicherheitsgründen ist es immer möglich, das Kochfeld mit der EIN / AUS- Taste auszuschalten

• Kochtopferkennung: Das Kochfeld ist dank des interaktiven Steuerungssystems einfach und leicht zu bedie- nen. Wird nach dem Einschalten des Kochfelds ein Kochtopf auf die Glaskeramikoberfläche gestellt, wird dieser vom Steuerungssystem au- tomatisch erkannt und das Display der entspre- chenden Kochzone zeigt 0 an. Jetzt muss nur die Leistungsstufe eingestellt werden. Wird der Kochtopf von der Kochzone genommen, zeigt das Display folgendes Symbol an: .

• Kochzone ein- und ausschalten: Stellen Sie einen Kochtopf auf die gewünschte Kochzone und betätigen Sie den L-Tastenbereich. Durch den Schieberegler (Bereich H) stellen Sie die Leistungsstufe der Kochzone ein [auf 9 (max. Leistungsstufe) oder auf 1 (min. Leistungsstufe)]. Jede Kochzone hat 9 Leistungsstufen, die auf den Leuchtanzeige mit „1 bis 9“ angezeigt werden. Um diese Kochzone auszuschalten, betätigen Sie „0“ auf den H-Bereich, und auf der Zonenanzeige (L) wird automatisch 0 angezeigt.

• Booster: Der Booster ermöglicht es der Induktion, für kurze Zeit (max. 5 min) mehr Leistung für eine Kochzone abzuleiten. Da die Booster-Funktion hohe Temperaturen er- reichen kann, sollte sie nur zum Kochen mit Was- ser verwendet werden. Das Öl oder Fett kann brennen, wenn Sie den Booster verwenden. Wählen Sie die gewünschte Kochzone L und betätigen Sie das Symbol P der Zone H. Dadurch wird der Booster für die ausgewählte Kochzone aktiviert. In der entsprechenden Anzeige wird nun P angezeigt. Um die Booster-Funktion in einer bestimmten Zone zu deaktivieren, wählen Sie eine andere Leistungsstufe (von 1 bis 9). Die Booster-Funk- tion wird beendet und die Kochzone schaltet sich auf die neu gewählte Kochstufe ein.

• Restwärme: Wenn die Temperatur der Kochzone nach dem Ausschalten immer noch hoch ist (über 60°), zeigt das entsprechende Display das Symbol H (Rest- wärme) an. Die Anzeige erlischt nur, wenn keine Verbrennungsgefahr mehr besteht.

• Timer: 2 verschiedene Timer sind vorhanden. Wenn mehr als ein Timer eingestellt ist, zeigt der Timer immer die niedrigste verbleibende Zeit an. Beide Timer können von 1 min bis 9 h 59 min eingestellt werden.

• Eigenständiger Timer / Kochzo- nen-Timer: Der eigenständige Timer funktioniert wie eine Eieruhr. Um diese Funktion zu aktivieren, vergewissern Sie sich, dass keine Kochzone eingeschaltet ist. Der Timer zeigt „-“ an. Nach Auswahl des Timer blinkt die Anzeige für 10 Se- kunden auf 00. Geben Sie die gewünschte Startz- eitziffer durch Betätigung der Tasten +/- DE47 ein und führen Sie für 5 Sekunden lang keine Befehle durch. Der Timer beginnt mit dem Count- down. Unterhalb von 10 Minuten zeigt das Dis- play die aktuelle Zeit sekundengenau an. Wenn 0 erreicht wird, ertönt ein Piepton. Um den Wert des eigenständigen Timers zu ändern, vergewissern Sie sich, dass keine Kochzone eingeschaltet ist, dann betätigen Sie die Timer-Taste und geben Sie die gewünschte Zeit ein. Der Timer beginnt nach 5 Sekunden ab der neuen eingegebenen Zeit mit dem Countdown. Um diese Funktion zu deaktivieren, vergewissern Sie sich, dass keine Kochzone eingeschaltet ist und betätigen Sie dann die Timer-Taste. Der aktuelle Zeitwert blinkt. Stellen Sie die Timer-Zeit auf “000”. Jetzt ist diese Funktion deaktiviert. Mit dem Kochzonen-Timer kann eine Kochzone nach Ablauf der eingestellten Zeit au- tomatisch ausgeschaltet werden. Um diese Funk- tion zu aktivieren, wählen Sie die entsprechende Kochzone. Betätigen Sie die Timer-Taste G und geben Sie die gewünschte Startzeit durch Betä- tigung der Tasten (+/-) ein und führen Sie für 5 Sekunden lang keinen Befehl durch. Der Timer beginnt mit dem Countdown. Um den Wert des Kochzonen-Timers zu ändern, wählen Sie die entsprechende Kochzone aus, betätigen Sie die Timer-Taste und stellen Sie die neue gewünschte Zeit ein (+/-). Führen Sie für 5 Sekunden lang keinen Befehl durch. Der Timer beginnt mit dem Countdown. Um diesen Timer zu deaktivieren, stellen Sie die Timer-Zeit auf “000” ein.

• Pause: Die Pause-Funktion erlaubt das Kochfeld max- imal 10 Minuten lang „einzufrieren“. Sie ist beispielsweise nützlich, wenn Sie das Kochfeld für kurze Zeit verlassen. Wird die Pause-Funk- tion eingestellt, leitet keine Kochzone Wärme ab und alle Timer, einschließlich des eigenständigen Timers, werden ausgesetzt, außerdem werden die Booster-Funktion sowie das automatische Vorheizen unterbrochen. Um diese Funktion zu aktivieren, betätigen Sie die Taste C, alle Anzei- gen (Zone L) zeigen «//» an. Um sie zu deaktivier- en, betätigen Sie innerhalb von 10 Sekunden die Taste C und eine andere beliebige Taste.

• Recall: Mit dieser Funktion können Sie die Leis- tungsstufen und Timer-Einstellungen wiederh- erstellen, nachdem das Kochfeld versehentlich ausgeschaltet wurde. Wenn das Kochfeld beispielsweise gerade aus- geschaltet wurde, können Sie das Kochfeld mit der ON/OFF-Taste (Taste A) innerhalb von 6 Se- kunden wieder einschalten. Das Pause-Symbol blinkt dann 6 Sekunden lang. Betätigen Sie das Pause-Symbol (Taste C). Die Recall-Funktion ist aktiviert. Alle zuvor eingestellten Leistungsstufen, Timer und das automatische Vorheizen werden wiederhergestellt.

• Tastensperre: Es ist möglich, die Bedienelemente während des Betriebs des Kochfelds oder im Pausenzustand zu sperren. Dies ist nützlich während die Reini- gung, da die Touch-Steuerung ein nasses Tuch nicht von einem Finger unterscheiden kann. Wenn das Kochfeld eingeschaltet ist, betätigen Sie 1 Sekunde lang die Tastensperre (Taste B): alle Tasten außer der Tastensperre und ON/OFF- Taste sind gesperrt. Wenn die Tastensperre ak- tiviert ist, ertönt bei Betätigung aller Tasten (alle außer ON/OFF-Taste und Tastensperre) ein Fe- hlerton. Um die Tastensperre zu deaktivieren, betätigen Sie die Tastensperre erneut. Jetzt kann das Kochfeld regelmäßig betrieben werden.

• Kindersicherung: Diese Funktion erlaubt, das Kochfeld vor unbe- absichtigtem Betrieb zu schützen, beispielswei- se durch Kinder. Ist diese Funktion eingestellt, kann das Kochfeld eingeschaltet werden, jedoch können keine Kochzonen, Leistungsstufen oder Timer ausgewählt werden. Um diese Funktion zu aktivieren, schalten Sie das Kochfeld ein, betäti- gen Sie die Zone L für eine beliebige Kochzone 3 Sekunden lang und auf der Zone H schieben Sie Ihren Finger von 0 auf 9. Diese Sequenz muss innerhalb von 10 Sekunden beendet sein. Ist die Kindersicherung aktiviert, zeigt das Display das Symbol „L“ an. So deaktiv- ieren Sie die Funktion: Schalten Sie das Kochfeld ein, betätigen Sie Zone L 3 Sekunden lang und schieben Sie dann Ihren Finger auf Zone H von DE48 9 auf 0 innerhalb von 10 Sekunden. Die Kinder- sicherung ist jetzt deaktiviert.

• Automatisches Vorheizen: Das automatische Vorheizen ist eine Funktion, die erlaubt, einen kalten Topf auf Höchstleistung zu erwärmen und automatisch auf die gewün- schte Leistungsstufe zurückschaltet. Die Zeit, in der die Kochzone auf Höchstleistung erwärmt wird, hängt von der gewählten Leistungsstufe ab. Um diese Funktion zu aktivieren, betätigen Sie die gewünschte Kochstufe (Zone H) mindestens 3 Sekunden lang; das Display zeigt das Symbol „ „ an. Um diese Funktion zu deaktivieren, betätigen Sie die Taste der eingestellten Kochzone (Zone L) 3 Sekunden lang oder wählen Sie eine niedrigere Leistungsstufe.

• Chef-Cook-Funktion: Die Chef-Cook-Funktion schaltet 3 Kochzonen Leistungsstufe Automatisches Vorheizen (sec.)

9 non disponibile P non disponibile mit unterschiedlichen Leistungsstufen ein. Aus- gehend von links nach rechts. Zum Aktivieren dieser Funktion betätigen Sie die Chef-Cook- Taste. Zum Deaktivieren betätigen Sie erneut die Chef-Cook-Taste. Die Leistungsstufen für alle Kochzonen sind auf 0 eingestellt. Die folgenden Leistungsstufen werden eingestellt und verteilt, sobald ein geeignetes Kochgeschirr auf die Kochzonen gestellt wird:

• Warnhaltefunktion: Diese Funktion ist für das Warmhalten der Spei- sen gedacht. Die Leistungsstufe liegt zwischen 0 und 1. Um die Warmhaltefunktion zu aktivieren, betätigen Sie die Taste D der Zone L. Das Display zeigt folgendes an: .

• Energieverwaltung: Das Kochfeld unterstützt die Energieverwaltung, um eine Überlastung der Netzwerkverbindung zu vermeiden. Die Energieverwaltung hat Vorrang: Die Kochzone, deren Leistung sich endgültig er- höht hat, erhält die gewünschte Leistung und die andere Kochzone wird reduziert. Die Leistungsre- duzierung wird durch Blinken der Leistungsstufe OFF (Zone L) angezeigt und die Leistung wird reduziert.

• Einstellung der Leistungsstärke: Die Leistung des Kochfelds kann über das Be- nutzermenü von einem Max. [7,4 kW oder 3,7 kW (für das Kochfeld mit zwei Kochzonen)] bis zu einem Min. von 1,4 kW in einem Step von 100W (0,1 kW) eingestellt werden. Das Benutzermenü ist für den Endkunden gedacht, um die Touch- Anzahl der Kochzonen Leistungs- stufe

DE49 Steuerung an seine persönlichen Bedürfnisse anzupassen. Um das Benutzermenü aufzurufen, muss sich die Steuerung im Standby-Modus be- finden. Betätigen Sie die ON/OFF-Taste, um die Touch-Steuerung einzuschalten. Betätigen Sie erneut die ON/OFF-Taste innerhalb von 3 Se- kunden, um die Touch-Steuerung wieder in den Standby-Modus zu versetzen. Sonderfunktion: Die Taste beginnt zu blinken (max. 60 Sek. Meldung Bedeutung Variabel Wert Hinweis

Max. Leistung für Leistungsleiter Ja 2.4 ... 5 Maximal zulässige Leistungseinstel- lung pro Leitungsleiter. Die maximale Leistung wird im Servi- cemenü deniert und kann schrit- tweise um 0,1 kW auf die minimale Leistung reduziert

Filteränderungen Ja 0,1,2 Filteränderungen:

Tastenton-Laut- stärke Ja 0...3 Einstellung der Tastenton-Lautstärke: 0: Tastenton aus 1: min. Lautstärke 2: mittlere Lautstärke 3: max. Lautstärke Hinweis:

• Aus regulatorischen Gründen kann der Ton zum Ein- und Ausschalten nicht deaktiviert werden. Sie werden mit der zuletzt eingestellten Lautstärke ausgegeben, indem die Tasten- töne deaktiviert sind.

• Fehlertonsignale werden immer mit maximaler Lautstärke ausgegeben (Einstellung 3) und können nicht deaktiviert werden.

Signalton-Lautstärke Ja 0...3 Lautstärkeregelung für Signaltöne (z. B. wenn der Timer abgelaufen ist) 0: Lautstärke min.

Display-Helligkeit Ja 0...9 Einstellung der Display-Helligkeit: 0: Helligkeit max. 9: Helligkeit min.

Timer-Animation Ja 0...1 0: No Timer animation 1: Die Timer-Animation beginnt 10 Min. vor Absaugen

Timer abgelaufen Ja 0...2 0: Signalton für 120 Sekunden 1:Signalton für 10 Sekunden 2: Signalton aus Das Menü wird dann automatisch verlassen. Betätigen Sie die Taste bis sie blinkt, dann betäti- gen Sie alle Kochzonen im Uhrzeigersinn, indem Sie die mit der vorderen links beginnen. Auswahl der Kochzone „Befehl nicht verfügbar“ übersprin- gen. In der folgenden Tabelle werden die implementi- erten Benutzermenüelemente beschrieben: DE50

• Sicherheitsabschaltung Die Sicherheitsabschaltung ist eine Funktion, mit der das Gerät ausgestattet ist. Die nach ein- er bestimmten Zeit eingeschalteten Kochzonen werden automatisch ausgeschaltet, ohne dass der Benutzer dies tun muss. Die Zeit, nach der die Kochzone ausgeschaltet wird, ist in der folgen- den Tabelle angegeben. Jeder Benutzervorgang in Bezug auf die Kochzone setzt dieses Zeitlimit zurück. Leistungs- stufe Max. Betriebsdauer (h) Leistung 1

• Verwende Sie so wie möglich einen Deckel, um den Wärmeverlust zu begrenzen.

• Verwenden Sie für kleine Mengen kleine Be- hälter. Ein großer, wenig gefüllter Behälter benötigt viel Energie.

• Verwenden Sie zum Kochen wenig Wasser.

• Wenn das Wasser anfängt zu kochen oder wenn das Öl in der Pfanne heiß genug zum Braten ist, reduzieren Sie die Leistungsstufe.

• Verwenden Sie einen Schnellkochtopf, um die Garzeiten zu verkürzen.

ENTSORGUNG VON ELEK-

TRO- UND ELEKTRONIK-ALT-

GERÄTEN Richtlinie über Elektro- und Elektron- ik-Altgeräte 2002/96/EC (WEEE) weist darauf hin, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Die Altgeräte müssen getrennt entsorgt werden, um die Rückgewinnungs- und Recyclin- grate der enthaltenen Materialien zu optimieren und die Auswirkung auf Gesundheit und Umwelt zu verringern. Alle Produkte, die mit dem Symbol einer durchgestrichenen Mülltonne gekennzeich- net sind, müssen separat gesammelt und recycelt werden.Weitere Informationen über die korrekte Entsorgung des Gerätes erhalten Sie bei der Örtlichen Verwaltung oder bei Ihrem Händler.

FÜR SCHÄDEN, DIE DURCH

NICHTBEACHTUNG DIESER BEDIENUNGSANLEITUNG ENTSTEHEN, ÜBERNEHMEN WIR KEINE HAFTUNG. DIE GARANTIE GILT NICHT FÜR SCHÄDEN,

DIE DURCH NICHTBEACHTUNG DIESER

Error Code Bedeutung Was passiert Mögliche Ursache Hilfe

Überhitzungssensor der Kochzone Die entsprechen- de Kochzone ist aus Leeres Kochgeschirr Kein leeres Kochge- schirr verwenden Kein geeignetes Koch- geschirr Geeignetes Kochge- schirr verwenden Zu hohe Temperatur des Kochgeschirrs oder der Kochplatte. Zu hohe Temperatur der Elektronik. Abkühlen lassen

Falsches Kochgeschirr Die entsprechen- de/n Kochzone/n sind aus Der Topf verliert seine magnetischen Eigen- schaften Geeignetes Kochge- schirr verwenden Interner Fehler in der Generatorschaltung Sich an den Tech- nischen Support wenden Das Kochgeschirr erzeugt einen falschen Betriebspunkt auf dem Modul, der Geräte beeinträchtigen kann (es. IGBT)

nach 8 Sekunden automatisch gelöscht und die Kochzone kann wieder verwen- det werden. Bei weite- ren Fehlern müssen die Töpfe gewechselt werden.

Technischen Support wenden

Kongurationsfehler Die Kochzone schaltet sich nicht an Das Induktionsmodul wurde nicht konguriert Sich an den Tech- nischen Support wenden Fehler in den Kon- gurationsdaten des Induktionsmoduls Kochzone löschen und wieder kongu- rieren. Sich an den Tech- nischen Support wenden

Es besteht keine Kom- munikation zwischen der Benutzer-Schnittstelle und dem Induktionsgenerator Die Kochzone schaltet sich nicht an LIN-Verkabelung oder fehlerhafte Stromverka- belung (z. B. fehlender Leitun- gsleiter) Sich an den Tech- nischen Support wenden Keine Netzspannung Sich an den Tech- nischen Support wenden Interner Fehler in Generator- oder Filter- kreisen Sich an den Tech- nischen Support wenden (Combo-Modell) Hilight -Relay-Voltage-Fehler - Hardware-Fehler Sich an den Tech- nischen Support wenden Fehlerkonguration- sdaten Sich an den Tech- nischen Support wenden

Die Versorgungsspan- nung liegt außerhalb des Bereichs (Spannung und / oder Frequenz). Die Kochzone schaltet sich nicht an Versorgungsspannung außerhalb des Bereichs (siehe technische Daten für Details). Sich an den Tech- nischen Support wenden Probleme mit dem Phasensignal der Netz- spannung oder falsche Netzfrequenz. Sich an den Tech- nischen Support wenden Innerer Fehler in den Generatorschal- tungen Sich an den Tech- nischen Support wenden

Innerer Fehler Die Kochzonen sind aus

Sich an den Tech- nischen Support wenden

Lüfter ist defekt Die entsprechen- de Kochzone ist aus Lüfter durch Staub oder Sto󰀨e blockiert Reinigen und Frem- dkörper entfernen Lüfter oder Elektronik- module defekt. Sich an den Tech- nischen Support wenden

Innerer Fehler Die Kochzonen sind aus Die Temperatursen- sorleitung für die Kochzone ist o󰀨en oder kurzgeschlossen Sich an den Tech- nischen Support wenden

Fehler des Temperatur- sensors der Kochzone Die entsprechen- den Kochzonen sind aus

Sich an den Tech- nischen Support wenden Steuercode Flash-Feh- ler Sich an den Tech- nischen Support wenden IGBT - auch der Leer- laufstrom ist zu hoch Sich an den Tech- nischen Support wenden Der Kühlkörpersensor ist defekt oder kurzge- schlossen Sich an den Tech- nischen Support wenden EEPROM- Anga- ben-Fehler Sich an den Tech- nischen Support wenden Spulenauswahlfehler, fehlerhafter Induktor oder falscher Induktor

Technischen Support wenden Interne Registereinstel- lung der MCU Sich an den Tech- nischen Support wenden Versorgungsspannung außerhalb des Bereichs Sich an den Tech- nischen Support wenden ADC-Starttest fehlge- schlagen ADC-Bandlückens- pannung ungültig Sich an den Tech- nischen Support wenden Falsches Kondensator- steuersignal Defektes Hardware- gerät Sich an den Tech- nischen Support wenden DE55

Temperatursensor der Kochzone blockiert Die entsprechen- de Kochzone Ist aus Unzureichende Tem- peraturschwankung nach Einschalter des Kochfelds Kochfeld abkühlen Keine Temperatur- schwankung (min.10 K / 5 min) nach dem Kochen Sich an den Tech- nischen Support wenden ER03 Key-Aktivierung erkannt Das Kochfeld schaltet sich nach 10 Sekunden aus. Wasser oder Kochge- schirr auf SmartKiis von TC Wasser oder Kochge- schirr entfernen ER20 Interner Fehler Innerhalb

Das Kochfeld schaltet sich aus - Support wenden ER21 Übertemperatur Das Kochfeld schaltet sich aus. Der Temperatursen- sor von TC hat eine Temperatur > 85°C angezeigt Kochfeld abkühlen lassen (der Fehler löscht sich wenn die Temperatur <75°C erreicht). Sich an den Technischen Support wenden. ER22 Interner Fehler innerhalb TC Das Kochfeld Schaltet sich nach 3,5 - 7,5 Sekunden aus.

Sich an den tech- nischen Support wenden ER31 Konguration innerhalb der Touch-Steuerung und Induktion übereinstimmen nicht ER31 wird ständig angezeigt. Die Kongurationsan- gaben innerhalb des Induktionsgenerators übereinstimmen nicht mit der Konguration innerhalb des TCs Konguration he- runterladen. Wenn der Fehler weiterhin besteht, TC ersetzen. Wenn der Fehler weiterhin besteht, sich an den Tecknischen Support wenden. ER36 Interner Fehler innerhalb

Das Kochfeld schaltet sich aus. - TC ersetzen ER42 Unplausible Sekundärs- tromversorgung 12V oder 5V zu hoch/zu niedrig ER47 Keine Kommunikation, auch nicht mit LIN-Ver- netzung ER47 wird ständig angezeigt. LIN-Kabel ist beschäd- igt. Keine Stromversor- gung der LIN-Vernet- zung. LIN-Vernetzung defekt. Sich an den Tech- nischen Support wendeN DE56 Placa de inducción
