MANUALE UTENTE 1PID93NQ BARAZZA

Piani cottura Induzione Hobs Induction

BARAZZA

taste of design

Manuale d'installazione e uso

Complimenti per aver acquistato una apparecchiatura Barazza!

Questa è un'apparecchiatura di grande qualità in grado di accompagnarvi nel Vostro lavoro per lungo tempo in modo affidabile e sicuro fornendo prestazioni di altissimo livello.

L'installazione e l'uso dell'apparecchiatura è semplice e immediato.

Vi invitiamo a leggere attentamente questo manuale: ciò permetterà un' installazione e un utilizzo corretto che manterrà la Vostra apparecchiatura sempre perfetta ed efficiente negli anni.

Per agevolare la lettura del manuale sono riportati i seguenti simboli:

Prescrizioni importanti per la sicurezza personale e dell'apparecchiatura

nazioni generali

Il Costruttore si riserva di apportare ai propri prodotti e a questo manuale le modifiche che riterrà opportune senza obbligo di preavviso.

I disegni, gli schemi di installazione e le tabelle contenuti all'interno del manuale sono da ritenersi indicativi ed esclusivamente a titolo d'informazione.

Gli impianti di allacciamento dell'immobile devono rispettare le normative nazionali vigenti.

É vietata la copia, la riproduzione parziale o totale dei contenuti e l'inoltro di questo manuale a terzi senza il permesso del Costruttore.

Questo apparecchio è conforme alle prescrizioni delle direttive comunitarie CEE 87/308 del 2.6.87 (recepita con D.M. del 13.4.89) sulla prevenzione ed eliminazione dei radiodisturbi, n. 89/336 sulla compatibilità elettromagnetica e 73/23 sulla bassa tensione. Le istruzioni del presente libretto sono valide solamente per il Paese di destinazione.

DESCRIZIONE PAG.
DATI TECNICI 4
INSTALLAZIONE 6
Avvertenze di sicurezza 6
Controllo e movimentazione 7
Smaltimento degli imballi 7
Scelta del luogo di installazione 8
Collegamento elettrico 9
Incasso apparecchiatura 11
USO 15
Avvertenze di sicurezza 15
Prima di cominciare	17
Conoscere l'apparecchiatura	17
Zona comandi	18
Uso dell'apparecchiaturaBIE420T - BIE420TZ - BIE320T	19
Uso dell'apparecchiaturaBIS830T - BIS830TZ - BIS140T - BIS140TZ -BIS640T	26
MANUTENZIONE	34
Avvertenze di sicurezza 34
Manutenzione ordinaria	34
Pulizia	34
Periodi di inattività	35
Smaltimento a fine vita	36
Assistenza post-vendita	36

DESCRIPTION	PAGE
TECHNICAL DATA	4
INSTALLATION	6
Safety warnings	6
Checks and handling	7
Disposal of the packaging 7
Installation site choice	8
Connection to the power mains	9
Built-in unit installation	11
USAGE	15
Safety warnings	15
Before starting	17
Understanding the appliance	17
Control panel	18
Using the applianceBIE420T - BIE420TZ - BIE320T	19
Using the applianceBIS830T - BIS830TZ - BIS140T - BIS140TZ - BIS640T	26
MAINTENANCE	34
Safety warnings	34
Schedule maintenance	34
Cleaning	34
Periods of inactivity	35
End-of-life disposal	36
After-sales service	36

DATI TECNICI TECHNICAL D
TA

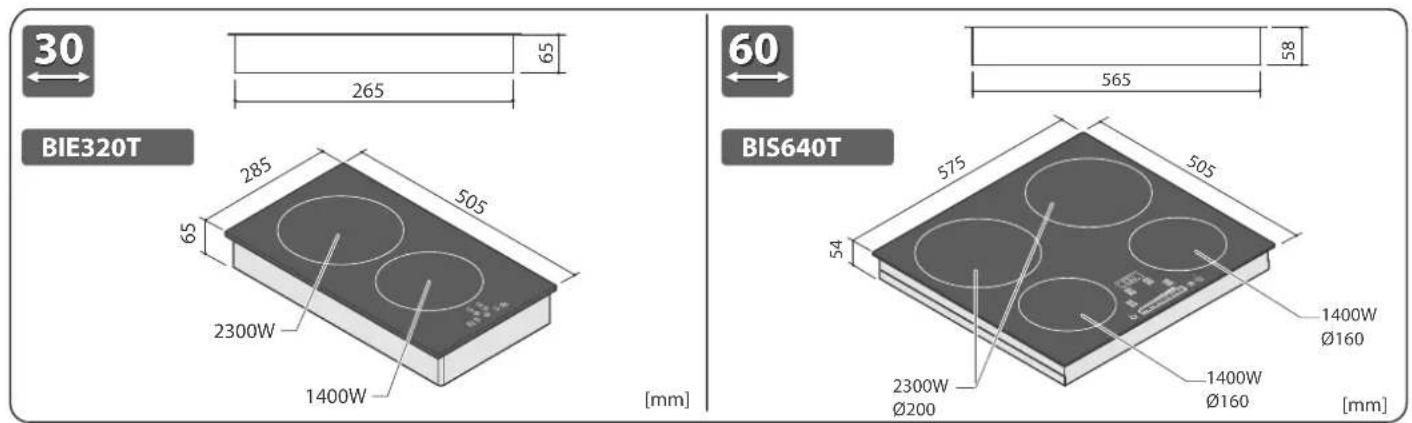

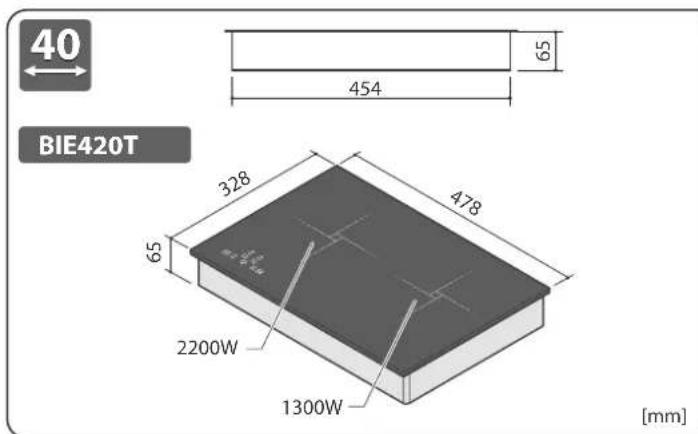

40 BIE420T 328 478 65 65 2200W 1300W [mm]

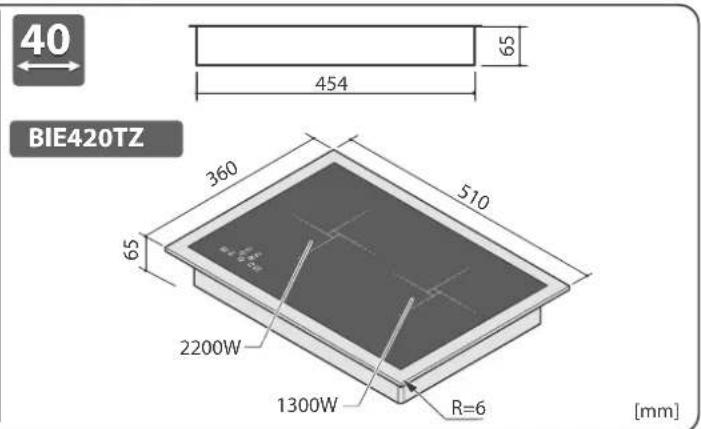

40 BIE420TZ 360 510 65 454 65 2200W 1300W R=6 [mm]

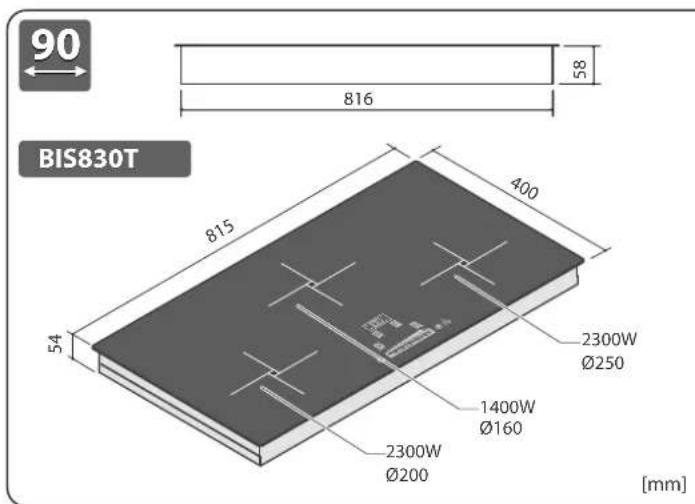

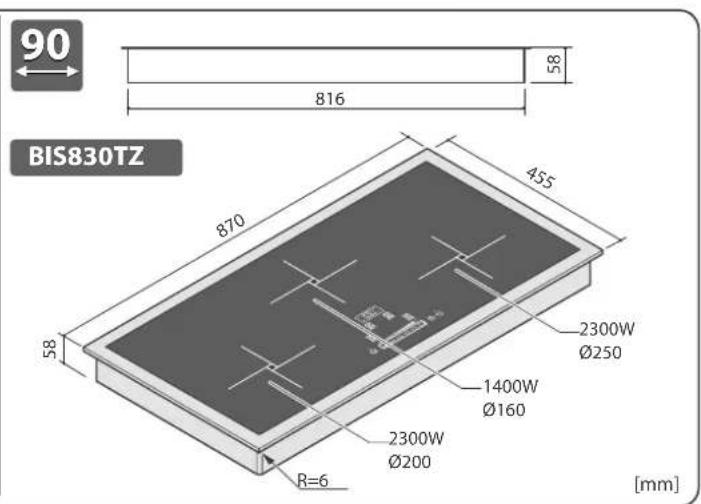

90 816 58 BIS830T 815 400 54 2300W Ø250 1400W Ø160 2300W Ø200 [mm]

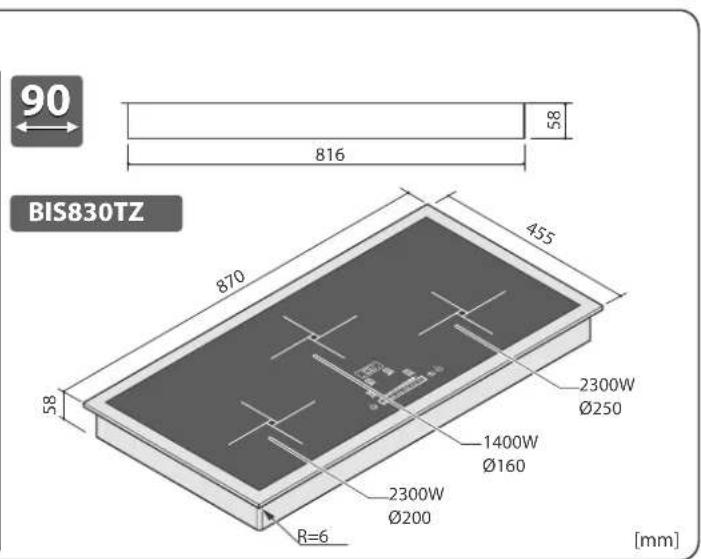

90 BIS830TZ 816 58 455 870 58 2300W Ø250 1400W Ø160 2300W Ø200 R=6 [mm]

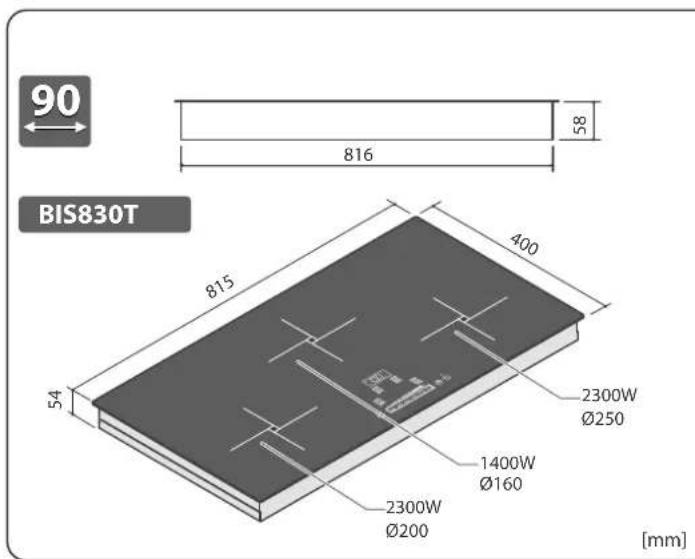

90 816 58 BIS830T 815 400 54 2300W Ø250 1400W Ø160 2300W Ø200 [mm]

90 816 58 BIS830TZ 870 455 2300W Ø250 1400W Ø160 2300W Ø200 R=6 [mm]

90
1PLBC3IDN

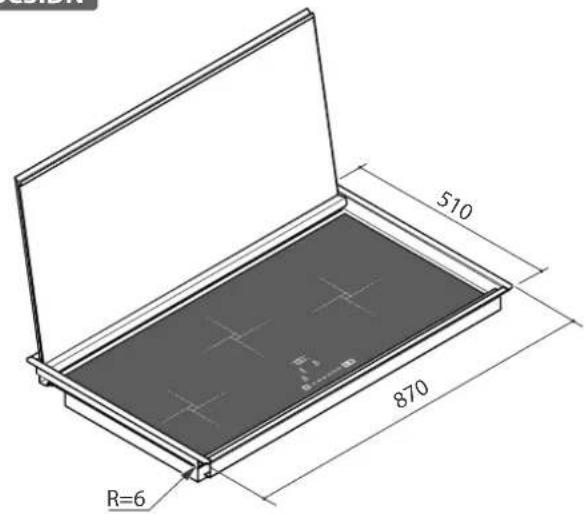

510 870 R=6

413 70

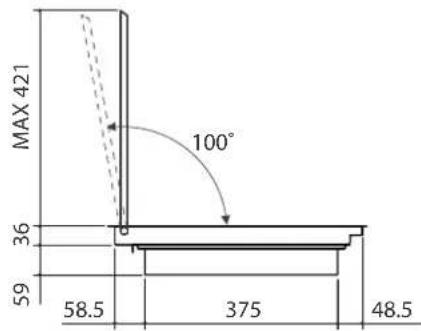

MAX 421 100° 36 59 58.5 375 48.5

[mm]

120

1070 58

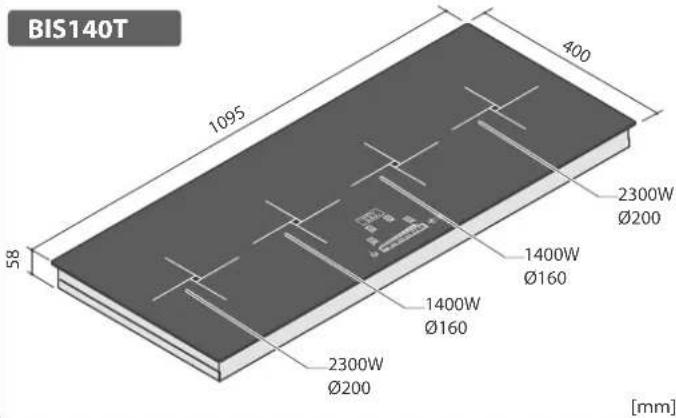

BIS140T 1095 400 2300W Ø200 1400W Ø160 1400W Ø160 2300W Ø200 [mm]

1070 58

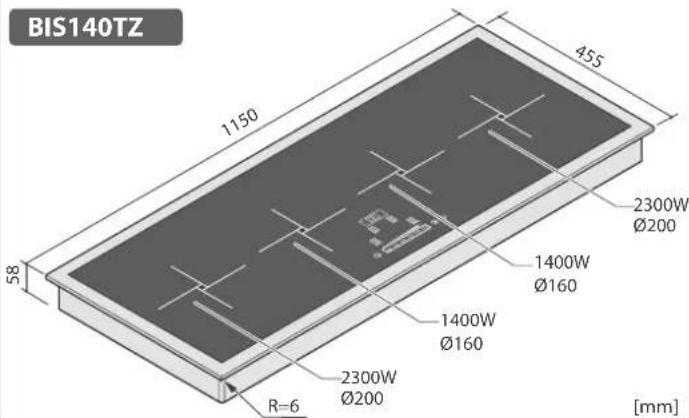

BIS140TZ 1150 455 2300W Ø200 1400W Ø160 1400W Ø160 2300W Ø200 R=6 [mm]

Dati tecnici Technical	data BIE420T - BIE420TZ	BIE320T	BIS830T - BIS830TZBIS140T - BIS140TZBIS640TZ
Tensione Voltage V 220-	240 220-240
Frequenza Frequency Hz	50/60 50/60
Lunghezza cavo Cable length cm 90 90
Tipo cavo	Cable type	H05V2V2-F 3 × 1,5 mm^2	H05V2V2-F 3 × 2,5 mm^2

INSTALLAZIONE INSTALLAT

AVVERTENZE DI SICUREZZA

Leggere attentamente questo libretto di istruzioni prima dell'installazione e/o dell'uso dell'apparecchiatura e conservarlo in un luogo accessibile a tutti gli utilizzatori per consultazioni future; in caso di cessione o vendita dell'apparecchiatura assicurarsi di consegnare al nuovo utente anche questo libretto al fine di conoscerne l'installazione, l'uso e le prescrizioni di sicurezza.

L'installazione e gli interventi sulle apparec- e (manutenzione straordinaria, ecc.) vanno i solo da personale qualificato secondo specificato nel presente libretto.

Gli impianti di allacciamento e i locali di installazione devono essere idonei e rispondere alle norme di sicurezza in vigore nel Paese di utilizzo (interruttore di protezione e separazione, impianto di terra, equipotenziale, ecc.).

Il Costruttore non si ritiene responsabile qualora non venga rispettato quanto sopra descritto.

Durante le operazioni di installazione, manu- e o riparazione spegnere sempre l'interruttore o principale e staccare la spina di collegamento.

L'apparecchiatura non è stata progettata per onamento all'aperto.

Le apparecchiature potrebbero avere i bordi larmente taglienti, maneggiarle con attenzione fortune protezioni personali di sicurezza (scarpe ortunistica, quanti, ecc...).

DN

SAFETY WARNINGS

CONTROLLO E MOVIMENTAZIONE

Dopo aver disimballato l'apparecchiatura rimuovendo tutti i materiali di imballo e le pellicole a protezione delle superfici, controllare se si notano anomalie evidenti: in caso affermativo, non procedere all'installazione e rivolgersi al Rivenditore entro 8 giorni, comunicando i dati riportati nella targa matricola dell'apparecchiatura ed i problemi riscontrati (fig. 1).

Attenzione! Non lasciare incustodito il materiale utilizzato per l'imballo (sacchetti, polistirolo, ecc...) perché potenzialmente pericoloso per bambini e animali (pericolo di soffocamento).

Trasportare l'apparecchiatura sul luogo dell'installazione muniti di adeguate protezioni personali (fig. 1) e adottando tutte le precauzioni necessarie per non arrecare danni all'apparecchiatura stessa, a persone, animali e cose.

CHECKS AND HANDLING

SMALTIMENTO DEGLI IMBALLI

Attenzione! Smaltire gli imballi in ottemperanza alle normative vigenti nel Paese di installazione.

Composizione imballo:

• cartone
• polietilene/ polipropilene: pellicola esterna imballo, sacchetto istruzioni
• polistirolo espanso: protezioni antiurto.

DISPOSAL OF THE PACKAGING

Caratteristiche del locale di installazione

Le apparecchiature devono essere posizionate in locali interni idonei allo scopo con temperatura max. 25°C e umidità max. 60%; essi devono rispondere alle norme di sicurezza in vigore nel Paese di utilizzo (interruttore di protezione e separazione, impianto di terra, equi - potenziale, ecc.). Le apparecchiature non sono adatte all'installazione all'aperto, esposte agli agenti atmosferici o alle intemperie. Le apparecchiature possono essere montate su mobili il cui materiale sia resistente al calore. Un piano di cottura incassato a filo del piano di lavoro è adatto solo per basi in pietra naturale (granito, marmo), legno massello e piastrellate.

Per piani di lavoro in altri materiali chiedere al produttore se sono adatti per l'incasso di piani cottura a filo.

La distanza tra il piano di cottura e i mobili da cucina o gli altri apparecchi da incasso deve essere tale da garantire una sufficiente ventilazione ed un sufficiente scarico dell'aria (fig. 2).

Non utilizzare il piano di cottura se nel forno è in corso il processo di pirolisi.

Ventilation clearance

Prima dell'allacciamento accertarsi che la e e la frequenza riportate sulla targhetta istiche corrispondano a quelle dell'impianto ntazione.

L'apparecchiatura viene fornita già provvista di un cavo di alimentazione (H05V2V2) lungo 90 cm da collegare direttamente alla rete di distribuzione (fig. 3): in questo caso deve essere previsto un dispositivo per la disconnessione onnipolare con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.

Sia la presa di corrente che l'interruttore onnipolare devono essere a norma e collocati in posizione accessibile anche con l'apparecchiatura incassata. Se l'apparecchiatura viene inserita in abbinamento a un forno, l'allacciamento delle due apparecchiature deve essere indipendente per motivi di sicurezza elettrica.

Il cavo di alimentazione NON deve:

• essere schiacciato o arrotolato su se stesso;
• entrare in contatto con liquidi di qualsiasi tipo, oggetti taglienti o caldi e sostanze corrosive;
• raggiungere in nessun punto una temperatura che superi di 50°C la temperatura ambiente;
• essere sostituito con uno di tipo diverso (vedi "Dati tecnici" pag. 4) o non a norma;
• essere allungato con prolunghe.

CONNECTION TO THE POWER MAINS

3 A H05V2V2-F 90 cm BARAZZA F.Ili Barazza S.r.l NICE N'ITALY CE Mod. Art. N' W...He...Iw Questo acpaneschi deve essere installato conformenone di come in engine. Consultate di bilanziio struzione peria di esimono unvei la paranechia

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE

In caso di necessità, il cavo di alimentazione può essere sostituito con uno di tipo identico (vedi "Dati tecnici" pag. 4) in ottemperanza alle normative vigenti nel Paese di installazione.

Se l'apparecchiatura è già collegata, stac- all'alimentazione elettrica.

Per accedere ai collegamenti elettrici, fare leva sui ganci come indicato (fig. 4).

Staccare il vecchio cavo dai morsetti e rimuoverlo; collegare il nuovo cavo (unicamente di tipbl05V2V2-F) nei rispettivi morsetti, N - L - Terra.

Bloccare il nuovo cavo con l'apposito passacavo e richiudere la morsettiera riposizionando il suo coperchio.

* Posizione indicativa
* Example placement

I piani cottura sono predisposti per l'allacciamen-

to ad una linea domestica con tensione 220V monofase, è tuttavia possibile adattare l'apparecchiatura ad una diversa tensione secondo quanto riportato nello schema seguente.

Accertarsi del perfetto stato e della stabilità bile nel quale saranno incassate le apparec- re (Normativa DIN 68930).

Preparare un foro di incasso con le misure indicate in fig. 5a-5b; se l'apparecchiatura sarà incassata sopra un forno, è necessario predisporre anche un pannello di separazione (B) distante almeno 2 cm dal fondo della stessa, forato nella parte posteriore per il passaggio dell'alimentazione elettrica dell'apparecchiatura.

È indispensabile garantire una adeguata ventilazione, si consiglia pertanto di prevedere delle prese di aerazione (fig. 5b).

Sistemare l'apparecchiatura sopra il foro d'incasso (fig. 6A part. 1) bloccandola con le viti e le staffe date in dotazione (fig. 6A part. 2).

Sigillare la fessura tra piano ed abbassamento con silicone (fig. 7 part. 3) e pulire l'eccesso (fig.7 part. 4).

PIANI AD INCASSO

Mettere sul piano di lavoro una striscia di guarnizione (fig. 6B part. 1). Successivamente sistemare l'appa-recchiatura sopra il foro di incasso (fig. 6B part. 2) bloccandola con le viti e le staffe date in dotazione (fig. 6A part. 1).

Nelle realizzazioni fuoriserie il sistema di gio è personalizzato.

FLUSH PANELS

Questa apparecchiatura è stata concepita e realizzata esclusivamente per la cottura degli alimenti. Un uso diverso è considerato improprio e quindi potenzialmente pericoloso per persone, animali e cose. Inoltre potrebbe danneggiare irrimediabilmente l'apparecchiatura: in questo caso il Costruttore non si ritiene responsabile e non riconosce il diritto di Garanzia.

Chiudere sempre l'interruttore elettrico onnipolare prima di ogni operazione di pulizia o in previsione di lunga inattività.

Assicurarsi che tutte le manopole siano in ne "0 - spento" al termine dell'utilizzo.

Se la superficie del piano è incrinata, spegnere l'apparecchio e disconnettere dalla rete elettrica per evitare l'eventualità di scosse elettriche.

L'apparecchiatura non è stata concepita e ta per essere comandata da un timer esterno, sistema di controllo remoto separato.

Se si dovesse notare una qualsiasi anomalia non utilizzare l'apparecchiatura e contattare un Centro di Assistenza autorizzato comunicando i dati presenti nella targa matricola.

Questa apparecchiatura non è adatta all'uso da parte di persone (inclusi i bambini) con difficoltà fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a meno che una persona responsabile della loro sicurezza fornisca a queste una supervisione o un'istruzione riguardo l'uso dell'apparecchiatura.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura o con parti di essa.

Non utilizzare prodotti spray nelle vicinaze di questa apparecchiatura mentre è in funzione.

Non modificare questa apparecchiatura.

USAGE

SAFETY WARNINGS

Pericolo di incendio!

Non utilizzare l'apparecchiatura come piano di appoggio.

L'area nelle vicinanze dell'apparecchiatura potrebbe essere molto calda, prestare cautela nel posizionare in questo spazio prese di corrente, altri elettrodomestici, cavi elettrici, tubazioni e qualsiasi materiale sensibile al calore o infiammabile.

Pericolo di surriscaldamento!

Non appoggiare sul piano oggetti ferromagnetici di grandi dimensioni (es. placche da forno) o oggetti metallici come posate da tavola o coperchi sulla superficie in vetro dell'apparecchiatura.

I portatori di pacemaker devono consultare dico prima di utilizzare l'apparecchiatura.

Scegliere soltanto pentole progettate per l'utilizzo con apparecchiature ad indizione: i recipienti devono essere di materiale ferromagnetico quindi contenere ferro e con fondo piatto.

PER LA COTTURA

Pericolo di incendio!

Nel caso di incendio del grasso o dell'olio caldo non spegnere mai le fiamme con acqua ma soffocarle con un canovaccio umido o similari e avvisare tempestivamente i vigili del fuoco.

Pericolo di incendio!

Non rivestire l'apparecchiatura o parti di essa con fogli di alluminio o similari.

Pericolo di esplosione!

Non scaldate mai sull'apparecchiatura scatole di latta o contenitori chiusi ermeticamente, la sovrapressione generata dal calore potrebbero farli esplodere arrecando gravi danni personali.

Sorvegliare l'apparecchiatura durante tutto il zionamento.

Dopo l'uso, spegnere il piano cottura tramite ispositivo di comando e non fare riferimento ilevatore di pentole.

Durante le operazioni di cottura usate tutte le precauzioni possibili per non graffiare la piastra di cottura.

Fire hazard!

I piani cottura ad induzione sono dotati di speciali bobine ad induzione in grado di generare un campo magnetico che viene trasferito direttamente ai componenti ferrosi del fondo della pentola. I vantaggi della cottura ad induzione sono molteplici:

• ottimi rendimenti senza alcuna dispersione e quindi riduzione dei consumi
• rapidità di cottura
• assoluta sicurezza (la zona di cottura si attiva solamente a contatto con una pentola e la superficie del piano resta fredda)
• grande facilità di pulizia.

Legenda

1 targhetta matricola
2 staffa di fissaggio
3 zona di cottura
4 tasti regolazione potenza

UNDERSTANDING THE APPLIANCE

BARAZZA F.III BARAZZA S.r.l MADE IN ITALY CE Mod. Art. N° ...V...Hz...cm Questo apporaccio deve essere installate conferimento alle nome in vigore. Consultare d'Ilabilità istruzionali prima di installare e usare l'apporaccio 1 2 3 4

É BENE SAPERE CHE

Il presente libretto fornisce indicazioni sul funzionamento e la manutenzione di diversi modelli di apparecchiatura; seguire quelle specifiche per il modello in Vostro possesso.

Esso è facilmente riconoscibile in base all'estetica della posizione dei bruciatori oppure è rilevabile dalla targhetta matricola (per il suo posizionamento vedi fig. 8).

Prima di procedere al primo utilizzo, pulite accuratamente l'apparecchiatura e i suoi componenti come indicato nel cap. "Manutenzione ordinaria" di pag. 30.

Durante i primi utilizzi, l'apparecchiatura potrebbe emettere fumo e odori sgradevoli: questo è dovuto alla combustione dei grassi utilizzati per la lavorazione in fabbrica della stessa, arieggiare i locali.

USEFUL INFORMATION

Per individuare il punto di cottura in rapporto ai tasti da utilizzare, consultare la serigrafia riportata vicino agli stessi che identificano in modo chiaro ed inequivocabile le zone di cottura (fig. 9).

CONTROL PANEL

A Tasto ON - OFF: accende e spegne l'apparecchiatura
B Tasto selezione zona sinistra.

C Tasto selezione zona destra.

D Tasto decremento.

E Tasto incremento.

G Display zona di cottura: indica la potenza o il Timer relativo alla zona di cottura

O Display Timer: indica il tempo programmato di cottura residuo

P Tasto aumento Timer: aumento il tempo di programmazione del Timer

Q Tasto Pausa: mette in pausa l'apparecchio interrompendo la cottura

R Tasto cottura veloce / Booster: riduce il tempo di cottura di una data zona

Premere il tasto "A" per accendere il piano.

Tutti i display“G” relativi alle zone di cottura si accenderanno in posizione di standby (fig.10).

L'unità di controllo rimarrà attiva per un tempo di 10 secondi.

Se entro questo termine non verrà selezionata nessuna zona di cottura il piano cottura si spegnerà automaticamente.

Selezionare la zona di cottura desiderata premendo uno dei tasti "B" o "C" (fig.11).

Effettuata questa operazione, si possono scegliere "9 livelli" di temperatura con i tasti "D" (decremento) ed "E" (incremento).

Il livello scelto sarà visualizzato sul display luminoso "G" con un numero da "1 a 9".

2) SWITCHING THE COOKING ZONE ON

Questa funzione riduce ulteriormente il tempo di cottura di una data zona portando la temperatura alla massima potenza per un intervallo di 10 minuti. Al termine di questo intervallo la potenza della zona di cottura torna automaticamente al livello 9.

L'uso di questa funzione è indicato per il riscaldamento in tempi brevissimi di grandi quantità di liquidi (es. acqua per la cottura della pasta) o pietanze.

Per attivare questa funzione selezionare la zona di cottura e premere il tasto "E" fino al livello "9". Premere nuovamente il tasto "E" (fig.12).

Verrà emesso un segnale acustico ed il simbolo "P" sarà visualizzato nel display relativo alla zona.

3) RAPID/BOOSTER HEATING

Se la temperatura di una zona di cottura è ancora elevata (superiore a 50°) dopo essere stata spenta, il display relativo a quella zona mostra il simbolo "H" (calore residuo).

L'indicazione scompare solo quando non vi è più alcun is no longer present. rischio di ustioni.

4) RESIDUAL HEAT

Se su uno dei display "G" di una zona di cottura, dovesse comparire il simbolo (fig. 14), significa che:

1) il recipiente utilizzato non è idoneo per la cottura ad induzione.
2) il diametro della pentola utilizzata è inferiore a quello consentito dall'apparecchio.
3) sulla piastra non è presente nessuna pentola.

5) POT DETECTION

Questa funzione permette di stabilire il tempo (da 1 a 99 minuti) per lo spegnimento automatico della zona di cottura selezionata.

Attivare una zona cottura e regolarne la potenza.

Abilitare il timer premendo contemporaneamente i tasti "D" ed "E". Premere nuovamente i tasti "D" ed "E" per selezionare la zona cottura su cui attivare il timer. Questa verrà indicata dal relativo led posto su uno degli angoli del display (fig.15).

Premere i tasti "D" ed "E" per selezionare il tempo di autospegnimento desiderato. La zona di cottura con timer attivo sarà segnalata da un led fisso su uno degli angoli del display.

Allo scadere del timer la zona cottura si spegnerà automaticamente e verrà emesso un segnale acustico che potrà essere disattivato premendo un qualsiasi tasto dell'area comandi. Per disattivare il timer di una zona di cottura premere contemporaneamente i tasti "D" ed "E" per entrare nella funzione timer.

Premere nuovamente i tasti "D" ed "E" fino a selezionare il timer della zona cottura desiderata.

Premere il tasto "D" fino al valore "0".

6) TIMER

E' possibile impostare un promemoria acustico pre- mendo contemporanemente i tasti "D" ed "E". Il led centrale della zona timer lampeggia.

Attraverso il tasto "D" o "E" regolare un tempo per il promemoria da 1 a 99 minuti (fig.16).

Allo scadere del tempo impostato verrà emesso un segnale acustico che potrà essere disattivato premendo un qualsiasi tasto dell'area comandi.

Le zone cottura precedentemente in funzione rimarranno attive.

La funzione "egg timer/promemoria" rimane attiva anche dopo lo spegnimento dell'apparecchio.

Per disattivare questa funzione premere contemporaneamente i tasti "D"ed "E" e successivamente il tasto "D" fino al valore "0".

Questa funzione può essere attivata solo se le zone di cottura non sono selezionate.

E' possibile bloccare i comandi per evitare il rischio di modifiche non intenzionali alle regolazioni del piano (bambini, operazioni di pulizia, ecc.).

Per attivare il "blocco comandi", premere contemporaneamente, il tasto "C" (in basso a destra) e il tasto "D", poi nuovamente il tasto "C"; i 2 led mostreranno il simbolo "L" per segnalare l'avvenuto blocco dei comandi (fig.17).

Per sbloccare temporaneamente i comandi e tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario premere contemporaneamente il tasto "C" (in basso a destra) e il tasto "D"; i 2 led mostreranno il simbolo "0" lampeggiante e sarà possibile agire sulle regolazioni.

Quando il blocco dei comandi è attivo è comunque possibile spegnere il piano di cottura.

In questo caso il blocco comandi rimane attivo anche alla riaccesione del piano.

Per disattivare definitivamente il "blocco dei comandi", è necessario premere contemporaneamente il tasto "C" (in basso a destra) e il tasto "D", poi nuovamente il tasto "D".

Il piano cottura si spegnerà ed alla riaccensione il blocco comandi non sarà più inserito.

11) SPEGNIMENTO ZONE COTTURA

Per spegnere una zona di cottura, premere il tastò“D” fino alla posizione “0”.

11) SWITCHING THE COOKING AREA OFF

12) SPEGNIMENTO PIANO COTTURA

Per spegnere completamente il piano di cottura premere il tasto "A".

12) SWITCHING THE COOKING TOP OFF

Premere il tasto "A" per accendere il piano.

Tutti i display“G” relativi alle zone di cottura si accenderanno in posizione di standby (fig.20).

L'unità di controllo rimarrà attiva per un tempo di 20 secondi.

Se entro questo termine non verrà selezionata nessuna zona di cottura il piano cottura si spegnerà automaticamente.

Selezionare la zona di cottura desiderata premendo uno dei display "G".

Scorrere sullo slider“P” per aumentare e diminuire la potenza della zona di cottura (fig.21).

La potenza della singola zona di cottura può essere regolata in 9 differenti posizioni, e sarà visualizzata dal display luminoso "G" con un numero da "1 a 9".

2) SWITCHING THE COOKING ZONE ON

Se la temperatura di una zona di cottura è ancora elevata (superiore a 50°) dopo essere stata spenta, il display relativo a quella zona mostra il simbolo "H" (calore residuo).

L'indicazione scompare solo quando non vi è più alcun longer present. rischio di ustioni.

3) RESIDUAL HEAT

Se su uno dei display "G" di una zona di cottura, dovesse comparire il simbolo (fig. 23), significa che:

1) il recipiente utilizzato non è idoneo per la cottura ad induzione.
2) il diametro della pentola utilizzata è inferiore a quello consentito dall'apparecchio.
3) sulla piastra non è presente nessuna pentola.

4) POT DETECTION

Questa funzione riduce ulteriormente il tempo di cottura di una data zona portando la temperatura alla massima potenza per un intervallo di 10 minuti. Al termine di questo intervallo la potenza della zona di cottura torna automaticamente al livello 9.

L'uso di questa funzione è indicato per il riscaldamento in tempi brevissimi di grandi quantità di liquidi (es. acqua per la cottura della pasta) o pietanze.

Per attivare questa funzione dove disponibile, selezionare la zona di cottura e premere il pulsante "R", sul relativo display "G" comparirà il simbolo P.

La funzione è disponibile solo nelle zone cottura con diametro ∅ 200 mm

5) RAPID/BOOSTER HEATING

Questa funzione permette di stabilire il tempo (da 1 a 99 minuti) per lo spegnimento automatico della zona di cottura selezionata.

Attivare una zona cottura e regolarne la potenza.

Abilitare il timer premendo sul display "O".

Il display mostrerà il simbolo (fig. 25) e il led relativo alla zona selezionata posto su uno degli angoli del display "O" lampeggerà.

Scorrere sulla barra slider "P" per impostare il valore desiderato (es. 3min.), premere nuovamente sul display "O" il quale mostrerà il simbolo (fig. 25).

Scorrere nuovamente sulla barra slider ed impostare il valore desiderato (es. 23min.) e confermare premendo sul display "O".

Se si volesse confermare un tempo timer inferiore a 10min. (es. 3min.), confermare premendo per due volte sul display "O".

Allo scadere del timer la zona cottura si spegnerà automaticamente e verrà emesso un segnale acustico che potrà essere disattivato premendo un qualsiasi tasto dell'area comandi.

6) TIMER

Questa funzione permette di impostare un promemoria acustico.

Per accedere a questa funzione nessuna delle zone di cottura deve essere in funzione.

Accendere il piano cottura tramite il tasto "A", attivare la zona timer premendo sul display "O" e regolare un qualsiasi tempo compreso tra 1 a 99 minuti come spiegato nel precedente paragrafo TIMER.

Dopo la conferma del promemoria, rimarranno attivi il led relativo al tasto "A" e il display "O" con il tempo precedentemente impostato (fig. 26A).

A questo punto è possibile accendere nuovamente il piano cottura tramite il tasto "A" e regolare le zone di cottura.

Allo scadere del timer verrà emesso un segnale acustico che potrà essere disattivato premendo un qualsiasi tasto dell'area comandi (fig. 26B).

Con il promemoria attivo non è possibile accedere alla funzione timer.

7) EGG TIMER / REMINDER

Premendo il tasto "Q" quando almeno una zona di cottura è in azione è possibile mettere in pausa l'apparecchio, interrompendo momentaneamente la cottura. Il relativo led si accende.

La pausa ha una durata di 10 minuti allo scadere dei quali l'apparecchio si spegne automaticamente.

La funzione pausa può essere disattivata premendo il tasto "Q", ed entro 10 secondi, un qualsiasi tasto dell'area comandi. L'uso della funzione pausa interrompe gli eventuali timer attivi.

8) PAUSE

Se per errore si spegne il piano cottura è possibile richiamare i settaggi precedentemente attivi sulle zone cottura riaccendendo il piano con il tasto "A" entro 6 secondi e premendo il tasto "Q" entro 6 secondi. Quando questa funzione è disponibile alla riaccensione del piano il led del tasto "Q" è illuminato.

9) RECALL

Accendere il piano cottura premendo il tasto "A".

E' possibile bloccare i comandi per evitare il rischio di modifiche non intenzionali alle regolazioni (bambini, operazioni di pulizia, ecc.).

Premere simultaneamente, entro 10" dall'accensione del piano cottura, il display "G" in basso a destra e il tasto "R", successivamente premere di nuovo il display "G" in basso a destra.

Tutti i display "G" mostreranno il simbolo (L).

Per sbloccare temporaneamente i comandi e tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario premere simultaneamente il display "G" in basso a destra e il tasto "R".

Quando il blocco dei comandi è attivo è comunque possibile spegnere il piano di cottura.

In questo caso il blocco comandi rimane attivo anche alla riaccesione del piano.

Per sbloccare permanentemente il piano, premere simultaneamente il display "G" in basso a destra e il tasto "R", successivamente premere nuovamente il tasto "R". Il piano cottura si spegnerà automaticamente. Alle successive riaccensioni il piano sarà sempre attivo

11) SPEGNIMENTO ZONE COTTURA

Per spegnere una zona di cottura, selezionarla pre-mendo il relativo display "G". Scorrerere sulla barra slider "P" verso sinistra fino a visualizzare sul display il simbolo (0).

11) SWITCHING THE COOKING ZONE OFF

12) SPEGNIMENTO PIANO COTTURA

Per spegnere completamente il piano di cottura premere il tasto "A".

12) SWITCHING THE HOB OFF

L'apparecchio è provvisto di un sistema di sicurezza che spegne automaticamente la zona cottura una volta trascorso il tempo limite di accensione ad una data potenza.

13) SAFETY SWITCH

Spegnere sempre l'interruttore elettrico ale e staccare la spina di collegamento di ogni operazione di pulizia o in previsione a inattività.

Periodicamente controllare che il cavo so sia integro e non schiacciato: nel caso si e qualche anomalia non utilizzare l'appa- tura e non tentare di sostituirlo da se ma e tempestivamente un Centro di Assistenza sua sostituzione.

Una volta che i componenti dell'apparecchia- sono raffreddati effettuate la pulizia dopo ogni rende più agevole l'operazione ed evita che i di cibo possano incendiarsi.

Effettuare la pulizia di TUTTE le parti dell'aphiatura solamente con le modalità ed i prodotti nel presente manuale (in particolare, evitare do più assoluto spugne abrasive, raschietti, enti acidi o aggressivi, apparecchi a vapore o zone, getti d'acqua diretti).

Una pulizia effettuata in modo diverso da quanto espressamente descritto potrebbe mettere a rischio la sicurezza di persone, cose ed animali e causare danni all'apparecchiatura da non considerarsi in Garanzia.

Pericolo di scottature!

Per alcuni minuti dopo l'utilizzo, alcune parti dell'apparecchiatura mantengono temperature molto elevate! Prima di effettuare la pulizia dell'apparecchiatura attendere il loro completo raffreddamento.

MANUTENZIONE ORDINARIA

Non è richiesta alcuna manutenzione per l'apparecchiatura ad eccezione della pulizia.

PULIZIA

- Superfici inox: utilizzare un panno morbido leggermente imbevuto di detergente specifico neutro o aceto caldo: per le modalità d'uso dei prodotti di pulizia seguire le indicazioni del loro produttore.

MAINTENANCE

SAFETY WARNINGS

• Superfici in vetroceramica:

Conoscere il materiale

Le funrifici in vetroceramica sono estremamente resistenti al calore (fino a 800°C circa), agli shock termici (cioè non si rompono se sul piano caldo viene versata acqua fredda) e offrono una buona resistenza ai graffi derivanti da un uso quotidiano del piano.

Hanno inoltre un' ottima resistenza alle sostanze acide (es. aceto, succo di limone, ecc...) ma le sostanze ad alto contenuto zuccherino, fondendo possono opacizzare il vetro, senza tuttavia pregiudicarne le prestazioni.

Come pulirlo

Pulire il piano dopo ogni utilizzo, in questo modo lo sporco non si accumula e la pulizia risulta più facile e veloce.

Attendere che l'apparecchiatura sia fredda, successivamente rimuovere dal piano i residui più grandi aiutandosi con un raschietto specifico per vetroceramica: se si tratta di frammenti di alluminio, materiale plastico scioltasi inavvertitamente o alimenti contenenti zucchero, pulire il piano prima possibile in quanto queste sostanze possono opacizzare irrimediabilmente le superfici in vetro.

Eliminati i residui più grandi, pulire il piano utilizzando un panno morbido (o un panno carta da cucina) imbevuto leggermente con prodotti specifici per il vetroceramica o con semplice detersivo per piatti e seguendo le indicazioni date dal Produttore sull'uso degli stessi.

Non utilizzare in nessun caso spugne o prodotti abrasivi, eccessivamente acidi, candeggina, prodotti per la pulizia del forno o smacori.

PERIODI DI INATTIVITÀ

Se pensate di non utilizzare l'apparecchio per un lungo periodo di tempo (superiore alle 2-3 settimane):

• effettuate un'accurata pulizia dell'apparecchiatura seguendo quanto indicato nel capitolo dedicato;
• scollegate la spina di alimentazione elettrica.

Il prodotto alla fine della propria vita utile NON deve venire assimilato agli altri rifiuti ma deve essere smaltito separata-mente negli idonei centri di raccolta dif-ferenziata dei rifiuti elettronici ed elettrotecnici; lo smaltimento abusivo o non corretto del prodotto comporta l'applicazione delle sanzioni previste dalla corrente normativa di legge.

Per maggiori informazioni rivolgersi al servizio locale di smaltimento rifiuti.

Rendere inutilizzabile l'apparecchiatura per lo nento rimuovendo il cavo di alimentazione.

ASSISTENZA POST VENDITA

Barazza srl Vi assicura la massima collaborazione nell'eventualità dovessero sorgere problemi tecnici o qualunque altra necessità.

Procedura in caso di malfunzionamento

Prima di contattare il Centro di Assistenza più comodo effettuare le seguenti operazioni:

• verificare che ci sia corrente elettrica;
- rilevare i dati dell'apparecchiatura dalla targa matricola (posizione targa matricola - vedi pag. 17);
- reperire la data di acquisto dell'apparecchiatura.

Attenzione! In attesa della risoluzione del ma è opportuno non utilizzare l'apparec-a e scollegarla dall'alimentazione elettrica. Non tentate di riparare o modificare l'apparecchio in nessuna delle sue parti: oltre a far decadere la Garanzia, ciò può essere potenzialmente pericoloso.

Richiedere e pretendere che siano utilizzati unicamente ricambi originali: l'utilizzo di componentistica diversa da quella fornita dal Costruttore fa decadere la Garanzia e può arrecare danni alle persone e all'apparecchiatura stessa.

END-OF-LIFE DISPOSAL

31025 Sarano di S.Lucia di Piave (TV) ITALIA

Via Risorgimento, 14

Tel. [phone]

Fax [phone]

[e-mail]

www.barazzasrl.it
