U304.7 - Tappo per orecchio LD Systems - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di monitoraggio in-ear (IEM)
Marca e modello	LD Systems U304.7
Gamma di frequenze	470 - 490 MHz (a seconda della variante)
Canali RF	12
Portata	Fino a 100 m
Risposta in frequenza	50 Hz - 16 kHz
Autonomia del ricevitore	Circa 10 ore con 2 batterie AA
Tipo di trasmissione	FM, mono/stereo
Trasmettitore - Dimensioni	212 x 43 x 123 mm
Trasmettitore - Peso	0,66 kg (con antenna)
Trasmettitore - Alimentazione	12-18 V CC tramite adattatore di rete incluso
Trasmettitore - Connettori di ingresso	2 x Combo XLR/Jack 6,3 mm
Ricevitore - Dimensioni	64 x 103 x 24 mm
Ricevitore - Peso	0,085 kg (senza batterie)
Ricevitore - Alimentazione	2 batterie AA (LR6) 1,5 V
Ricevitore - Uscita cuffie	Jack stereo 3,5 mm
Auricolari inclusi (a seconda della versione)	LDIEHP1, risposta 30 Hz - 20 kHz, impedenza 16 Ω
Kit di montaggio rack 19"	Incluso
Indicatore batteria scarica	Retroilluminazione LCD lampeggia in rosso
Manutenzione	Pulire con un panno asciutto, evitare l'umidità
Sicurezza	Non aprire, utilizzare accessori approvati, rispettare i livelli sonori
Ricambi e riparabilità	Contattare Adam Hall GmbH per riparazioni, fusibile sostituibile con tipo identico
Informazioni generali	Garanzia del produttore disponibile online, conformità CE

Domande frequenti - U304.7 LD Systems

Come accendere il trasmettitore?

Premere il tasto POWER e tenerlo premuto per circa 1 secondo.

Come cambiare il canale radio?

Sul trasmettitore, utilizzare i tasti CANAL + e -. Sul ricevitore, tenere premuto il tasto CANAL per circa 2 secondi, quindi selezionare il canale con +/--. Confermare attendendo 5 secondi.

Qual è l'autonomia del ricevitore?

L'autonomia è di circa 10 ore con due batterie AA alcaline.

Cosa fare se il suono è distorto?

Ridurre il livello del segnale di ingresso sul trasmettitore (ruotare le manopole LEFT/RIGHT) per evitare che il LED PEAK rosso si accenda. Verificare anche lo stato delle batterie del ricevitore.

Posso utilizzare più sistemi contemporaneamente?

Sì, fino a 6 sistemi possono essere utilizzati contemporaneamente, a condizione di scegliere canali diversi per evitare interferenze.

Come sostituire le batterie del ricevitore?

Aprire il vano batterie premendo sui due segni laterali del coperchio, quindi ribaltarlo in avanti. Inserire due batterie AA secondo gli schemi, quindi richiudere.

Che tipo di antenna utilizzare?

Il trasmettitore viene fornito con un'antenna BNC rimovibile. Il ricevitore ha un'antenna fissa integrata. Non coprire l'antenna del ricevitore per una ricezione ottimale.

Come regolare il volume sul ricevitore?

Ruotare la manopola ON/OFF-VOL in senso orario per accendere e aumentare il volume, e in senso antiorario per abbassare o spegnere.

Cosa significa il lampeggio rosso dello schermo del ricevitore?

La retroilluminazione LCD lampeggia in rosso quando la tensione delle batterie è inferiore a 0,96 V, indicando che le batterie sono scariche e devono essere sostituite.

Qual è la portata massima?

La portata massima è di 100 m in linea d'aria, ma può essere ridotta da ostacoli o interferenze.

MANUALE UTENTE U304.7 LD Systems

DICHiarAZIONI DEL PRODUITTORE

52

ENGLISH

COMPARTIMENTO DE PILAS

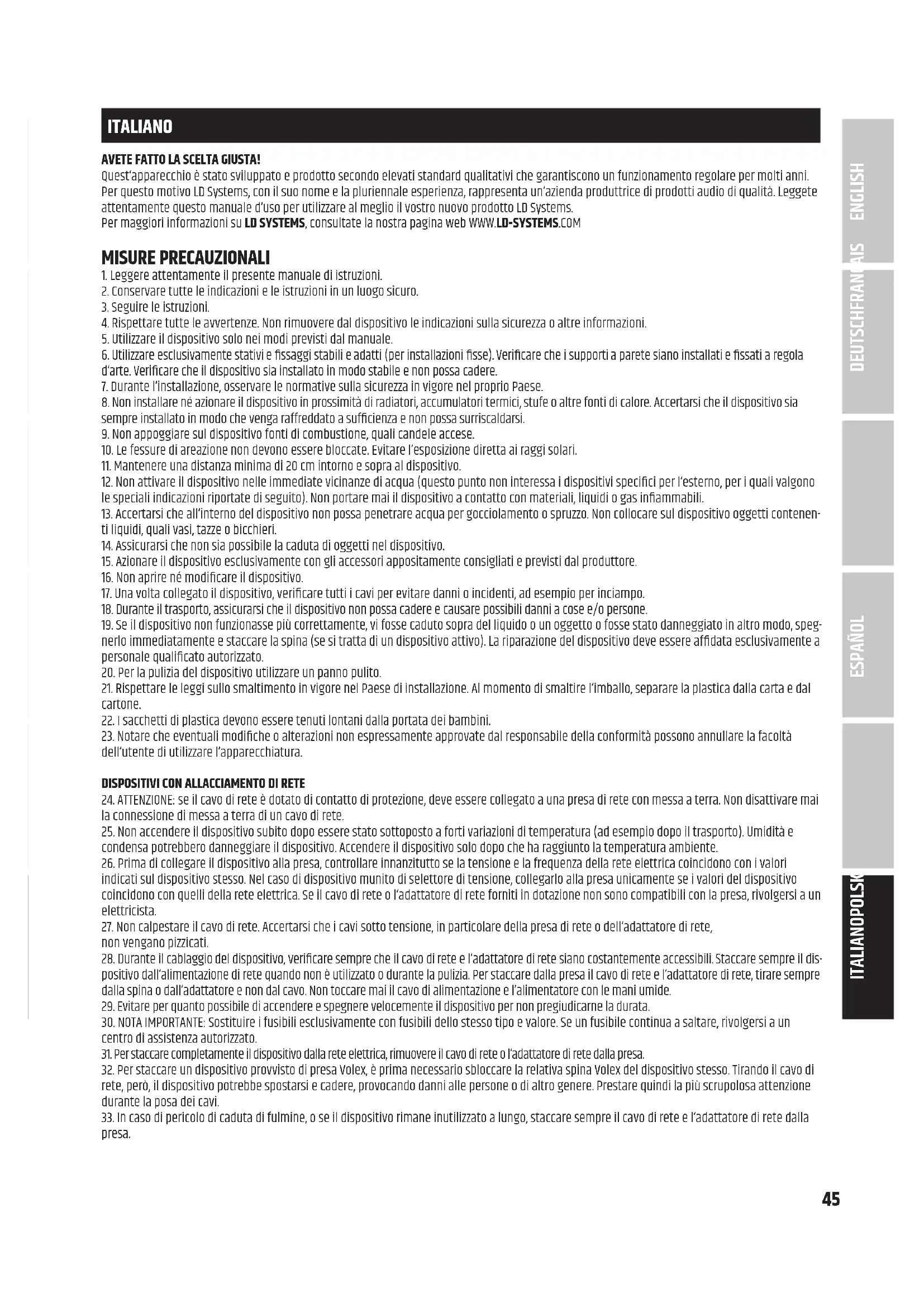

Quest'apparecchio et stato sviluppato e prodotto seconde elevati standard qualitativi che garantisco un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendentamente questo manuale d'uso per utilizzato al meglio il vosto nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e lestruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avventenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o autre informazioni.
5. Utilizzato il dispositivo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo si sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.
12. Non attivare il dispositivo nelle immedite vicinane di acqua (questo punto non interessia i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inflammabili.
13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contententi liquidi, quali vasi, tazze o bicchieri.
14. Assicurarsi che non sia possibile la caduta di oggetti nel disposizione.
15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
16. Non aprire né modificare il dispositivo.
17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
19. Se il dispositorio non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositorio attivo). La riparazione del dispositorio deve essere affidata esclusivamente a personale qualificato autorizzato.
20. Per la pulizia del disposativo utilizzato un panno pulito.
21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installmente. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
22. I sacchetti di plastica devono essere tenuti lontani nella portata dei bambini.
23. Notare che eventuali modifiche o alterazioni non espressamente approvide dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzato l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottomposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettristica.
4. Non calpestre il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accesibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre alla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili escludamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cav di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provwisto presa volex, e prima necessario sbloccare la relativa spina volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altri genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'innero del dispositivo non contiene parti che possono essere riparate o sottomposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significato del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo dispositorio è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avertimento! Questo dispositorio non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può essere elevata livelli di pressione sonora (SPL) che sono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superfiori a 90 dB.

INTRODUZIONE

Liberta di movimento illimitata sul palco con suono di monitoraggio perfetto sempre nell'orecchio: è per rispondere a但这a esigenza che abbiamo sviluppato in Germania i sistemi di monitoraggio in ear U300 sulla noni. Caratterizzati da un design moderno e definito e simplici da utilizzato, sono la scelta ideale per principiani e non. L'affidabile portata fino a 100 m e la profonda risposta in frequenza da 50 Hz a 16 kHz garantisce performance di livello professionale. è inoltre possibile utilizzato fino a sei sistemi contemporaneamente. I set in ear U300 sono disponibili per l'uso su 5 diverse bande di frequenze:

LDU3047IEM - Sistema di monitoraggio in ear da 470 - 490 MHz

LDU3051EM - Sistema di monitoraggio in ear da 514 - 542 MHz

LDU305IEM - Sistema di monitoraggio in ear da 584 - 608 MHz

LDU306IEM - Sistema di monitoraggio in ear da 655 - 679 MHz

LDU308IEM - Sistema di monitoraggio in ear da 823 - 832 MHz + 863 - 865 MHz

• Trasmissione radio fidabilale fina a 100 m di portata
  Risposta in bassa frequenza
• 12 canali selezionabili
• Modalità Stereo o mono tra cui scegliere
• Fino a 6 sistemi possono essere utilizzati contemporaneamente
• 10 h di autonomia del bodypack con due batterie AA
  -Numero illimitato di bodypack regolabili alla stessa frequenza di trasmissione
• Indicatore di ricezione canali e RF sul bodypack
• Trasmettitore in robusta custodia metallica conindicatore di livello stereo
• Antenna rimovabile con connettore BNC
  Kit di montaggio su rack 19^ incluso nella fornitura.

Dotazione del modello LDU30XlEM

Trasmettitore, ricevitore portatile, antenna BNC, alimentatore, 2 batterie AA, kit per montaggio su rack da 19", manuale d'uso

Dotazione del modello LDU30xIEMHP

Trasmettitore, ricevitore portatile, auricolari stereo, antenna BNC, alimentatore, 2 batterie AA, kit per montaggio su rack da 19" , manuale d'uso

Nota

L'impiego delsystema radiomicrofonopuoessere soggetto a licenza a seconda del Paese d'uso.Per informazioni dettagliate,rivolgersi alle autorità competenti del proprio Paese.

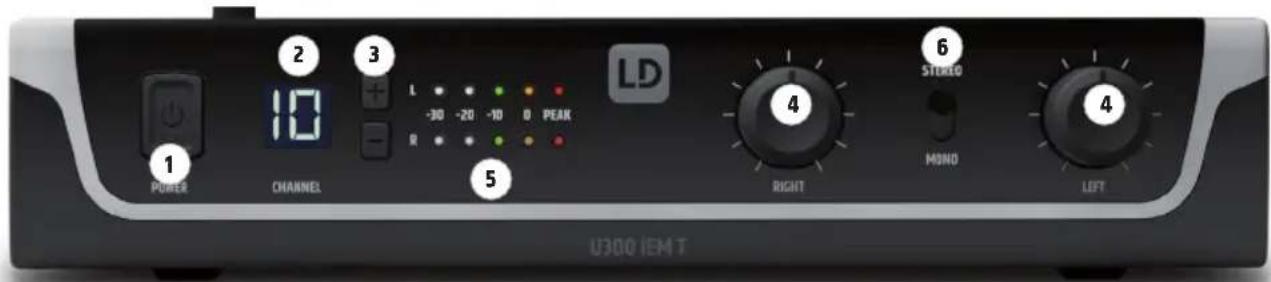

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE

POWER

Interruttore di accensione/spegnimento. Per accendere o spegnere il disposito, tenere premuto il tasto per circa 1 Secondo.

CHANNEL DISPLAY

Display LC illuminato per la visualizzazione del canale radio.

CHANNEL+/-

Tasto per l'impostazione del canale radio da 1 a 12. Per stabilire un collegamento radio fra trasmettitore e ricevitore, i due dispositivi devono avera la stessa radiofrequenza.

LEFT / RIGHT

Manopola per l'impostazione del livello del segnale di ingresso dei canali audio a sinistra e a destra. Nella modalità di funzionamento stereo i segnali del canale destro e sinistro devono averlo stesso livello per ottener un segnale stereo omogeneo nel ricevitore portatile. Utilizzare il regolatore della modalità di funzionamento mono per ottener un mix personalizzato dal canale destro e sinistro,cioe per impostare il volume dei canali secondo necessità (esempio: canale sinistro = mixer somma mono, canale destro = canto solista).

INDICAZIONE DEL LIVELLO L/R

Catena LED a 5 segmenti per l'indicazione del livello del segnale audio di ingresso. Per un rapporto segnale/rumore ottimale, impostare i segnali sinistro e destro al livello più alto possibile verificando perché che il LED PEAK rosso non si accenda o lo faccia solo brevamente, per evitare distorsioni del segnale.

STEREO/MONO

Interruttore per l'impostazione della modalità di funzionamento.

STEREO: Il segnale stereo presente viene trasmesso in stereo al ricevitore tascabile.

MONO: I segnali audio presenti vengono sommati in mono internamente e trasmessi in mono al ricevitore tascabile.

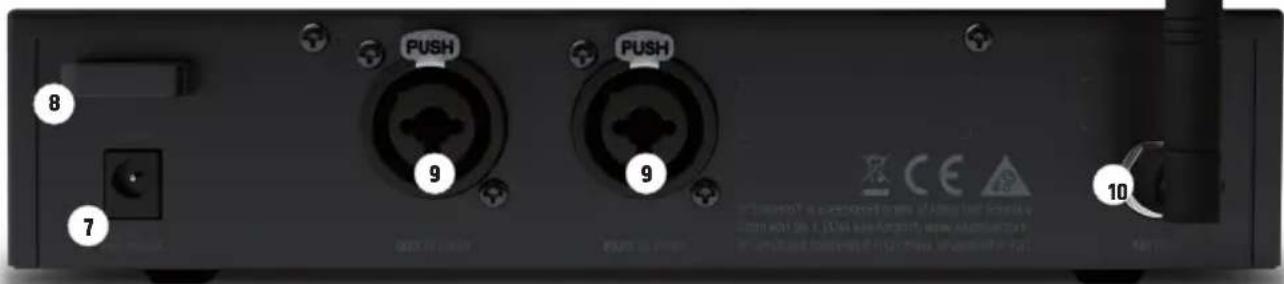

7 PRESA DC

Presa di bassa tensione per l'alimentazione elettrica del dispositivo. Utilizzare escludamente l'adattatore di rete in dotazione.

SCARICO DELLA TRAZIONE DEI CAVI

Sfruttare lo scarico della trazione del cavo flessibile dell'adattatore di rete per proteggere la presa di bassa tensione del trasmettitore e il connettore a bassa tensione dell'adattatore di rete da danni involontari e prevenire l'estrazione occidentale della spina.

9 AF INPUT LEFT / RIGHT

Prese jack combo XLR / 6,3 mm per il canale di ingresso sinistro e destro (XLR = simmetrico, jack = asimmetrico).

10 ANTENNA

Collegamento BNC per l'antenna del trasmettitore in dotazione.

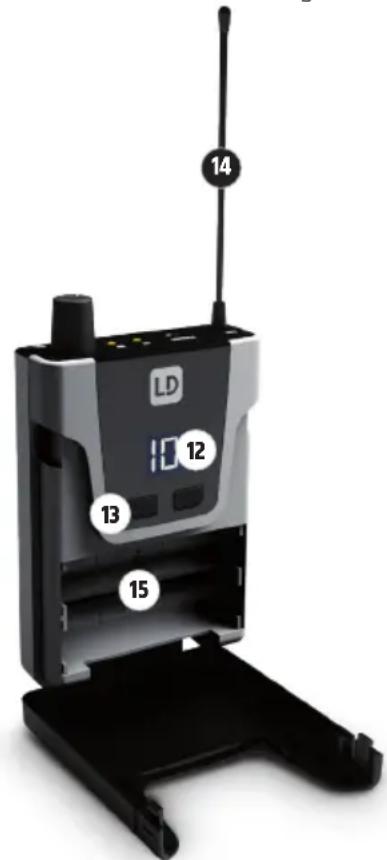

ANTENNA DEL TRASMETTITORE

Antenna del trasmettitore con collegamento BNC

DISPLAY

Display LCD illuminato con dopbia funzione. All'accensione il display si illumina per pochi secondi e indica il numero del canale attualmente impostato. Se il livello di carica delle batterie è basso, il display inizia a lampeggiare in rosso.

CHANNEL+/-

Tasto per la selezione dei canali radio da 1 a 12. Per modificare l'impostazione, tenere premuto uno dei due tasti per circa 2 secondi, il numero del canale attualmente impostato inizia a lampeggiare ed è possible selezionare il canale radio desiderato con i tasti + e. Dop o circa 5 secondi il lampeggio si interrompe, il display si spagne e il canale radio selezionato viene attenuato. Per stabilire un collegamento radio fra trasmettitore e ricevitore, i due dispositivi devono avera la stessa radiofrequenza e lo stesso numero di canale.

ANTENNA

Antenna del ricevitore tascabile. Per una ricezione ottimale, non coprige o piegare.

SCOMPARTOBATTERIE

Per la sostituzione delle batterie aprire il relativo scomparto del ricevitore tascabile premendo contemporaneamente sulle due marcature laterali del coperchio e sollevare quest'ultimo in avanti. Togliere le batterie scariche e sostiturle con batterie nuove (2 del tipo AA, LR6, alcaline) osservando le immagini nella scomparto batterie. Ora richiudere il coperchio dello scomparto batterie sono a percepire lo scatto d'innesto sull'alloggiamento. Se il ricevitore noniene utilizzato per un periodo prolongato, togliere le batterie per evitare che, perdendo liquido, danneggino il disposativo.

PHONES

Presa jack stereo da 3,5 mm per il collegamento di cuffie o auricolari.

ST

Il LED di stato ST verde si accende quando la modalità di funzionamento stereo viene attenuata sul trasmettitore. Il LED si spegne non appena viene attenuata la modalità di funzionamento mono.

RF

L'indicatore LED RF giallo si accende in presenza di un segnale radio. Se durante il funzionamento la spia LED non si accende, verificare che il canale radio del ricevitatore corrisponda al canale radio del trasmettitore, oppure ridurre la distanza tra ricevitatore e trasmettitore.

ON/OFF-VOL

Ruotare il regolatore del volume in senso orario sono a sentire un clic per accendere il ricevitore e ruotarlo verso destra per alzare il volume. Ruotare il regolatore in senso antiorario per ridurre il volume e sono a sentire un clic per spegnere il ricevitore. Mantenere sempre il volume a un livello gradevole per non danneggiare l'udito.

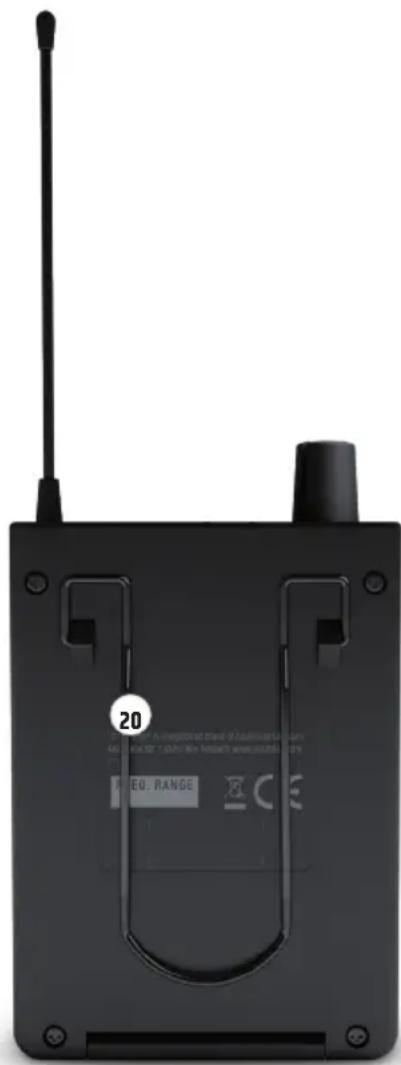

CLIP DA CINTURA

Sul retro del ricevitore portatile si trovava una clip da cintura che consente di fissare il ricevitatore al cinturino dei pantaloni, alla cintura o simili.

RICERCA ERRORI

PROBLEM A DISPLAY SOLUZIONE
Assenza di segnale audio o livello troppo basso	Ricevitore: il LED RF non è accesso. Verificare se il trasmettitore è accesso e collegato.
	Ricevitore: il LED RF non è accesso. Livello di carica delle batterie OK. Trasmettitore: il dispositivo è accesso.	Verificare se la radiofrequenza del trasmettitore e del ricevitatore coincidono.Ridurre la distanza tra il trasmettitore e il ricevitatore.Accertarsi che tra il trasmettitore e il ricevitatore vi sia un "contatto visivo" diretto.Verificare che l'antenna del ricevitatore sia intatta e non coperta.
	Ricevitore: il LED RF è accesso. Aumentare il livello del segnale del trasmettitore o aumentare il volume del ricevitatore tascabile.Verificare che le cuffie siano collegate correttamente.
Distorsioni e interferenze Ricerivatore: il LED RF è accesso. Allontanare le possibili sorgenti di interferenza (dispositivi digitali, altri sistemi radio).
Distorsione del suono Trasmettitore: il LED PEAK è accesso.Ricevitore: il display LCD lampeggia in rosso.		Ridurre il livello del segnale del trasmettitoreSostituire le batterie del ricevitatore tascabile

DATI TECHNICI

Numero modello: LDU304TIEMT LDU305IEMT LDU305IEMT LDU306IEMT LDU308IEMT
Tipologia di prodotto: Sistema di monitoreggio in-ear	Sistema di monitoreggio in-ear	Sistema di monitoreggio in-ear	Sistema di monitoreggio in-ear	Sistema di monitoreggio in-ear	Sistema di monitoreggio in-ear
Tipologia di prodotto: Trasmettitore Trasmettitore Trasmettitore Trasmettitore
Intervallo di freuenzadella trasmissione:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz & 863				- 865 MHz
Canali RF: 12 12 12 12
Metodo di trasmissione:	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo	FM, mono/stereo
Potenza nominale uscita HF:	10 mW 10 mW 10 mW 10 mW 10 mW
Guadagno di antenna:	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi
Connettore antenna:	BNC	BNC	BNC	BNC	BNC
Risposta in freuenzaaudio +/- 1,5 dB:	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz	50 Hz - 16000 Hz
THD+N a 1kHz:	< 0,5% < 0,5% < 0,5% < 0,5% < 0,5%
Rapporto segnale/rumboa 1kHz, ponderazione A:	90 dB	90 dB	90 dB	90 dB	90 dB
Range dinamico a 1 kHz,non ponderato:	88 dB	88 dB	88 dB	88 dB	88 dB
Sensibilità ingresso:	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trolli del guadagno completi, modalità stereo))	-4,5 dBu (tutti i con-trollii del guadagno completi, modalità stereo))
Livello di ingresso max.:	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+15 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)	+14 dBu (tutti i con-trolli del guadagno impostati a ore 9, modalità stereo)
CMRR IEC:	45 dB	45 dB	45 dB	45 dB	45 dB
Ingressi di linea:	2	2	2	2	2
Connettori ingressi inlinea:	XLR (bilanciato)/Combo TRS 6,3 mm	XLR (bilanciato)/Combo TRS 6,3 mm	XLR (bilanciato)/Combo TRS 6,3 mm	XLR (bilanciato)/Combo TRS 6,3 mm	XLR (bilanciato)/Combo TRS 6,3 mm
Impedenza ingresso:	8,5 k ohm	8,5 k ohm	8,5 k ohm	8,5 k ohm	8,5 k ohm
Comandi:	livello di ingressoctrlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingressoctrlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingressoctrlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingressoctrlli L + R, interruptatore mono/stereo, pulsante di ON/OFF	livello di ingressoctrlli L + R, interruptatore mono/stereo, pulsante di ON/OFF
Indicatori:	display LCD a 2 cîfretetroilluminato(numbero canale),2 VU meter con 5 segmenti LED	display LCD a 2 cîfretetroilluminato(numbero canale),2 VU meter con 5 segmenti LED	display LCD a 2 cîfretetroilluminato(numbero canale),2 VU meter con 5 segmenti LED	display LCD a 2 cîfretetroilluminato(numbero canale),2 VU meter con 5 segmenti LED	display LCD a 2 cîfretetroilluminalto(numbero canale),2 VU meter con 5 segmenti LED
Consumo di potenza(nominale):	1,7 W	1,7 W	1,7 W	1,7 W	1,7 W
Tensione di esercizio:	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC	12 - 18 V DC
Tensione connettore ingresso:	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno	connettore coassia-le da 5,3 mm, corrente positiva all'interno
Temperatura ambienten(ine sarcizio):	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C
Umidità relativa:	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)
Dimensioni (L x H x P):	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm	212 x 43 x 123 mm
Peso:	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)	0,66 kg (con antenna)
Accessori inclusi:	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"	adattatore di corrente, antenna BNC, set di montaggio su rack da 19"

Numero modello:	LDU3047IEMR	LDU3051IEMR	LDU305IEMR	LDU306IEMR	LDU308IEMR
Tipologia di prodotto:istema di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear	SYSTEMA di monito-raggio in-ear
Tipo: Ricevitore	bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity	Ricevitore bodypack, non-diversity
Intervallo di frequenza della trasmissione:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6				863 - 865 MHz
Canali RF: 12 12 12 12
Uscita telefoni:	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm	jack stereo da 3,5 mm
Impedenza minima telefoni:	16 ohm	16 ohm	16 ohm	16 ohm	16 ohm
Livello di uscita max.telefoni:	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73 mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm	73mW con un carico di 33 ohm / 100 mW con un carico di 16 ohm
Risposta in frequenza audio:	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz	50Hz - 16000 Hz
Interferenza L/R, 100 Hz/1 kHz/10 kHz:	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB	45/60/45 dB
Disturbo residuo:	42 uVrms	42 uVrms	42 uVrms	42 uVrms	42 uVrms
Guadagno di antenna:	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi	0,5 dBi
Connettore antenna:	antenna fissa	antenna fissa	antenna fissa	antenna fissa	antenna fissa
Comandi:	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -	On/off/volume, canale +, canale -
Indicatori:	Display LCD a 2 cifre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF	Display LCD a 2 CIFre retroilluminato (numero canale), LD ST, LED RF
Consumo di potenza (nominale):	0,5 W	0,5 W	0,5 W	0,5 W	0,5 W
Tensione di esercizio:	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC	2 batterie AA da 1,5 V DC
Temperatura ambiente (in esercizio):	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C	0°C - 35°C
Umidità relativa:	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)	<80% (senza condensa)
Dimensioni (L x H x P, alla antenna):	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm	64 x 103 x 24 mm
Peso:	0,085 kg	0,085 kg	0,085 kg	0,085 kg	0,085 kg

Altre caratteristica: Indicatore batteria

scarica: la retroilluminazione deldisplay LCD lampeggia di rosso quandoil voltaggio dellabatteria e inferiorea 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

Indicatore batteria scarica: la retroilluminazione del display LCD lampeggia di rosso quando il voltaggio della batteria è inferiore a 0,96 V DC

LDU30x1EMHP con auricolari stereo LDIEHP1 in dotazione

Numero modello: LDOHEHP1

Tipologia di prodotto: cuffie stereo in-ear

Risposta in frequenza: 30 Hz - 20000 Hz

Impedenza: 16 ohm

Connettore audio: connettore stereo da 3,5 mm

Cavo:1,5 m

Peso: 0,12 kg

Accessori inclusi: 3 coppie di gommini (S, M, L)

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITA

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrlato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èsere smaltito separamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cici economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono"Invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHiarazione CE DI CONFORMITA

Adam Hall GmbH dichiara che quello tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/
