MANUALE UTENTE NatureTrek Hawke

La specifica relativa all'ingrandimento del binocolo è la prima cifra nella descrizione del binocolo. Per esempio un binocolo 10x42 ha una capacité di ingrandimento di 10x. Vale a dire che l'imagine visualizzata sare è 10 volte più grande di quella percepita a occhio nudo. Un ingrandimento magiore, nel rendere l'imagine più grande e più facile da visualizzare, ne riduceanche il campo visivo e amplifica di molto qualiasi movimento del binocolo. In genere, si preferisce un ingrandimento pari a 8 o 10x, ma su alcuni modelli è disponibile although an un ingrandimento 12x.

02 | Lente dell'obiettivo

Le lenti dell'obiettivo si trovano nell'estremità anteriore del binocolo. La larghezza della lente dell'obiettivo corrisponde alla seconda cifra riportata nella descrizione del binocolo.

Per esempio un binocolo 10x42 è dotato di un paio di lenti dell'obiettivo del diametro di 42mm ciascuna. Lenti dell'obiettivo più grandi forniscono una migliorie trasmissione della luce e consentono una visualizzazione più luminosa dell'immagine. Una lente dell'obiettivo più grande consentirà di utilizzare il binocolo in condizioni di scarsa luminosità.

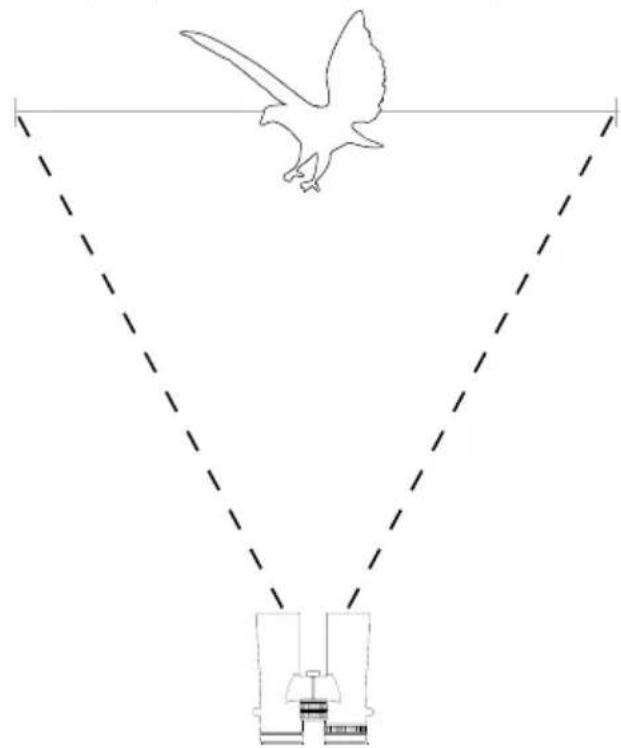

03 | Campo visivo o FOV (Field of View)

Larghezza della visione del binocolo. Un magiore FOV consente di vedere un'immagine più ampia. Lo si può misurare in termini di angolo (gradi), o di distanza definita. Per esempio il FOV di un binocolo 8 × 42 vuò essere largo 142m quando si guarda un'immagine a una distanza di 1000m . Cio equivale a una larghezza di 426 piedi quando si guarda un'immagine a una distanza di 1000 iarde.

01 | Ingrandimento

02 | Lente dell'obiettivo

03 | Campo visivo o FOV (Field of View)

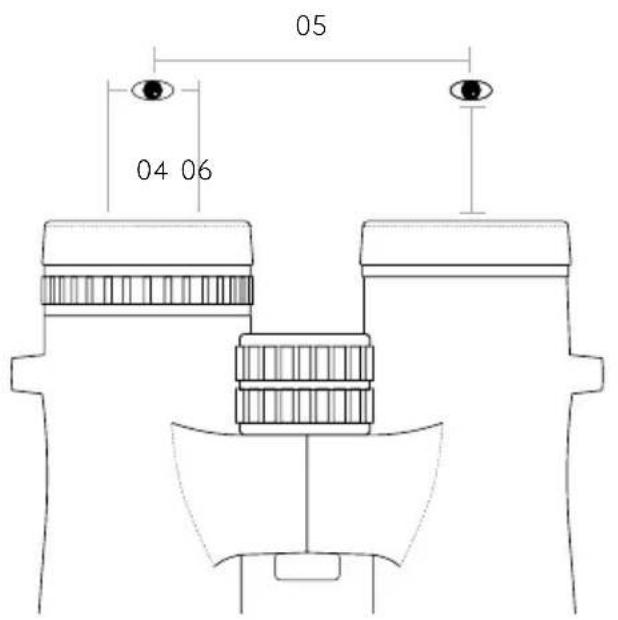

04 | Pupilla di uscita

Diametro dell'imagine visualizzata quando l'occhio è posizionato al corretto rilievo oculare. Il calcolo si effettua dividendo il diametro della lente dell'obiettivo per l'ingrandimento del binocolo. Per esempio, per un binocolo 10x42 dividiamo il diametro della lente dell'obiettivo di 42mm per la capacité di ingrandimento para a 10 per ottenere 4,2mm.

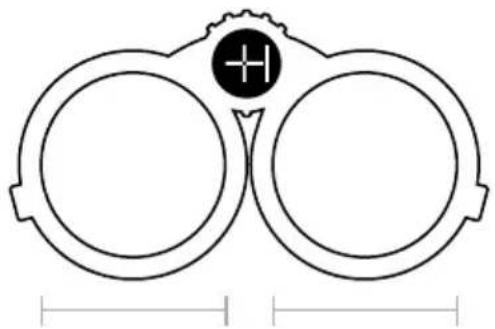

05 | Distanza interpupillare

Distanza tra le due lenti oculari. Essa si misura alla metà di una lente all'altra. La distanza interpupillare oscilla entro un certo range, poichéessa varia in base all'impostazione dell'apertura o della chiusura dello snodo del binocolo.

06 | Rilievo oculare

Distanza corretta alla quale deve stare la pupilla rispetto alla lente oculare. A questa distanza si ottiene la migliorie esperienza visiva. Tutti i binocoli Hawke sono dotati di conchiglie oculari a rotazione regolabili che aiutano a ottenera la giusta distanza del rilievo oculare e una piacevole esperienza visiva. (vedi pagina 40)

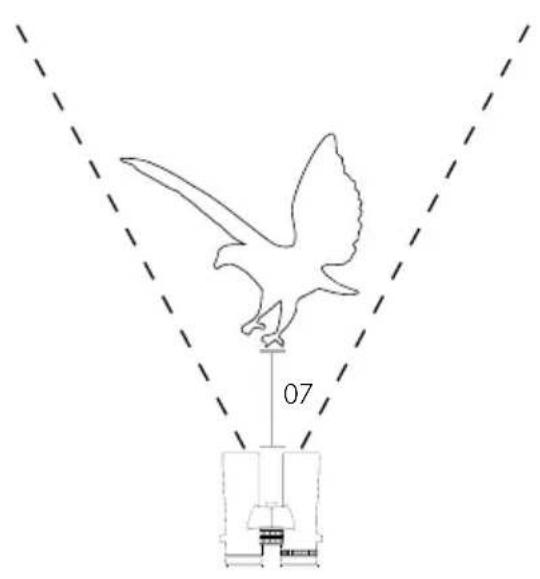

07 | Messa a fuoco ravicinata

Distanza minima alla quale il binocolo può essere messo a fuoco. I binocoli in grado diMETTERE a fuco da vicino consentono una visione migliorie degli oggetti a breve distance come gli insetti.

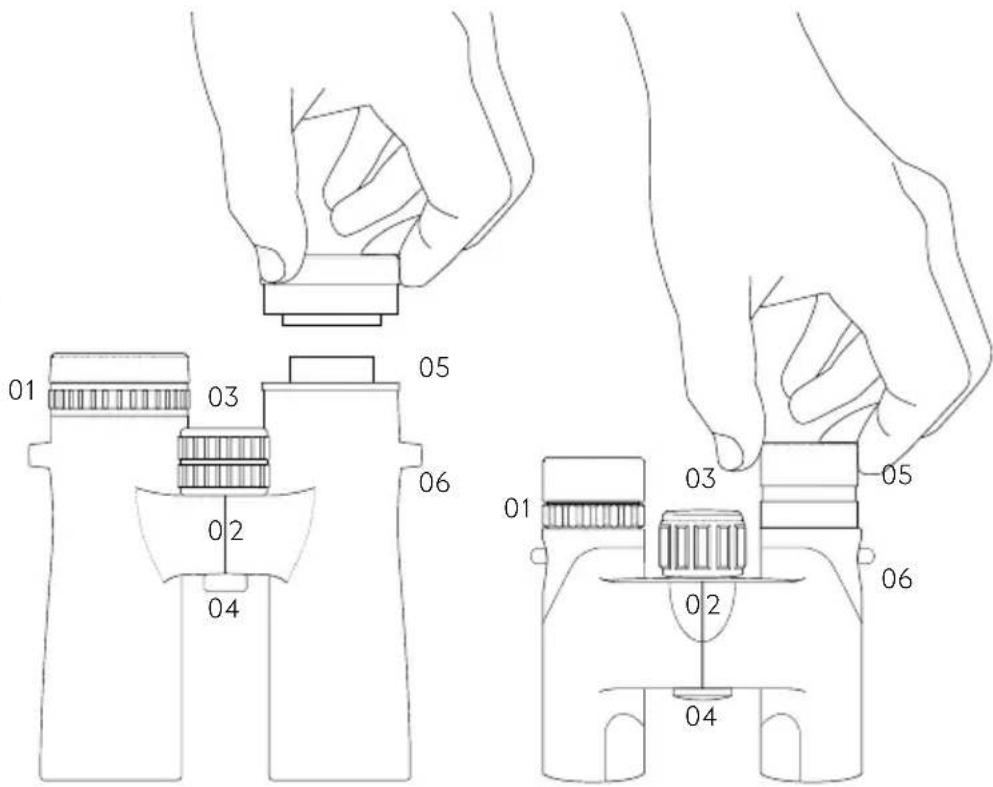

PARTI E CARATTERISTICHE MECCANICHE

01 | Diottrica
02|Snodo
03 | Rotella di messa a fuoco
04 | Attacco per treppiede
05 | Conchiglie oculari Twist-Up / Conchiglie oculari Twist-off sostituibili con arresti di posizione*
06 | Occhielli della cinghia

*Coppe oculari Twist-off sostituibili disponibili su Frontier APO, EDX e solo modelli HDX.

FUNZIONAMENTO E MANUTENZIONE

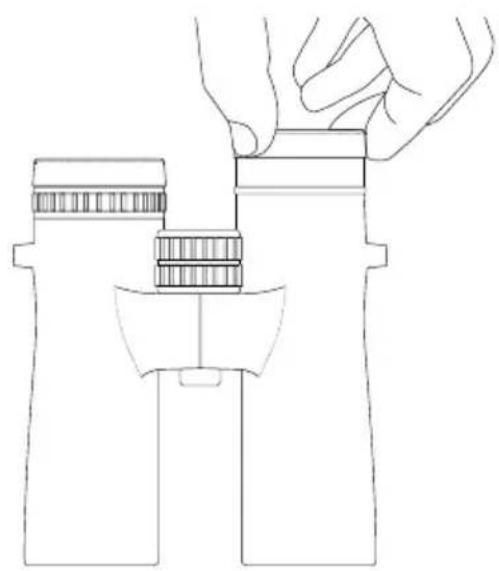

01 | Conchiglie oculari a rotazione

Gli utenti che portano gli occhiali dovranno di norma ruotare le conchiglie oculari verso il basso. Gli utenti che non portano gli occhiali devono regolare le conchiglie oculari verso l'alto per un rilievo oculare ottimale.

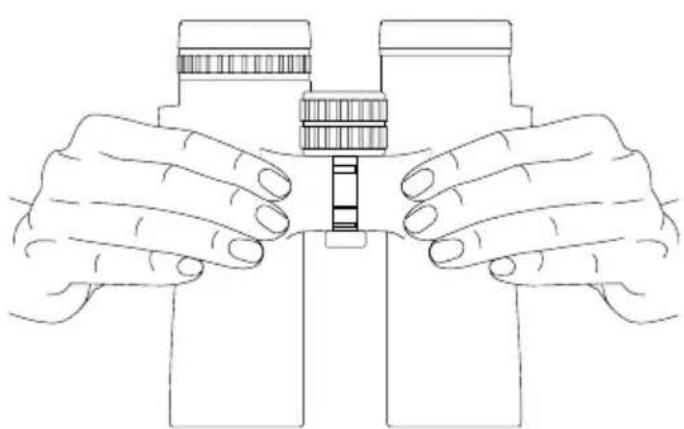

02 | Regolazione dello snodo

La distanza tra gli occhi varia da persona a persona. Per ottenere un allineamento perfetto degli occhi e dell'apertura delle lenti, tenere il binocolo nella posizione visiva normale e allontanare o avvicinare i due cannocchiali fino a quando non si ottenga un unico Campo visivo nitido.

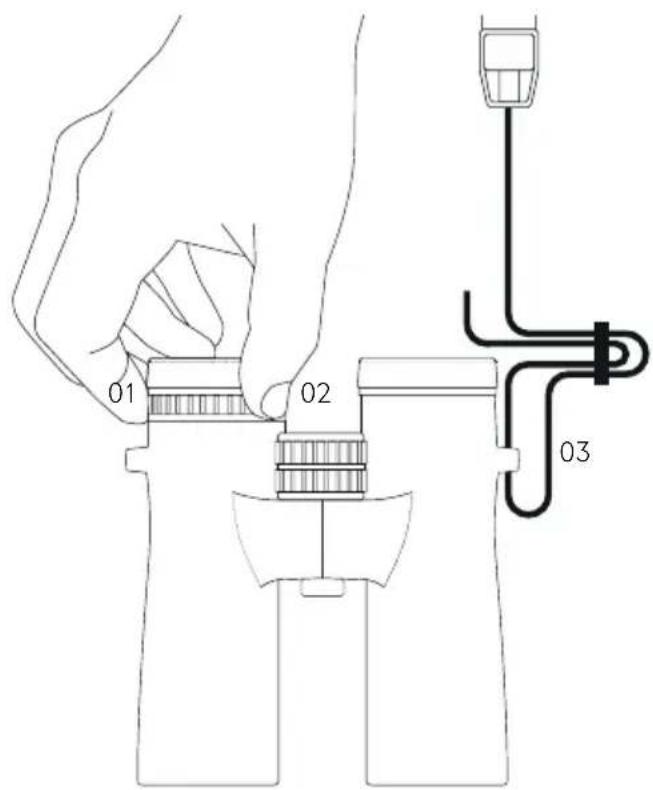

01 e 02 | Messa a fuoco del binocolo

• Mettere il regolatore della diottrica (01) in posizione centrale.
• Coprire la lente anteriore destra con la mano e ruotare la rotella di messa a fuoco (02) finché l'imagine nell'oculare sinistro non appaia nitida.
• Adesso copire la lente anteriore sinistra con la mano e ruotare il regolatore della diottria (01) finché l'imagine non sia nitida.
  Il binocolo è adesso regolato per i propri occhi. Si prenda!.
  nota dellalettura diottrica dell'oculare destro per un riferimento futuro.

03 | Fissare la cinghia

• Dal prodotto nuovo, sganciare completamente la cinghia alla fibbia.
• Far passare una volta la cinghia atraverso la fibbia.
• Infilare la cinghia atraverso l'occhiello della cinghia sul binocolo dal basso verso l'alto.
• Far passare di nuovo la cinghia attraverso la fibbia, passando molto l'occhiello iniziale.
  Ripetere sull'alto lato e regolare la lunghezza in base alla proprie preferenze.

Si notiche anche il coperchio dell'oculare ha un gancio su un lato per infrilarvi eventuallymente la cinghia.

MANUTENZIONE DEL BINOCOLO

• Mantenere i copriobiettivo sul binocolo quando non lo si usa.
• Per pulire le lenti, utilizzato il panno per lenti in dotazione con il binocolo, o un panno morbido alla filacce.
• Per rimuovere lo sporco,aggiungere una o due gocce di alcohol isopropilico sul panno.
• Conservare il binocolo in un'area priva di umidità.
  Non tentare mai di pulire l'interno del binocolo né provare a smontarlo.
• Il binocolo è impermeabile all'acqua e alla nebbia in condizioni meteorologiche normali, ma non è stato progettato per essere immerso in acqua.

GARANZIA A VITA HAWKE

I prodotti Hawke sono coperti alla nostra garanzia a vita. Per tutti i dettagli e le condizioni o per una richiesta di intervento andate su www.hawkeoptics.com/ warranty o contattate il vostro distributore nazionale.

Qualsiasi richiesta di intervento in garanzia dovrà essere accompagnata alla prova d'acquisto. Potete registrar ora il vosto acquisto presso di moi su www.hawkeoptics. com/registration

I prodotti Hawke sono coperti e/o in licenza per uno o più dei seguenti modelli registrati o brevetti: visitate www.hawkeoptics.com/ip
