Frontier HD X - Binocoli Hawke - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocoli
Marca	Hawke
Modello	Frontier HD X
Ingrandimento	10x
Diametro dell'obiettivo	42 mm
Pupilla d'uscita	4.2 mm
Sollievo oculare	15 mm
Campo visivo a 1000 m	113 m
Distanza interpupillare	55 – 75 mm (regolabile)
Messa a fuoco ravvicinata	2.5 m
Peso	700 g
Materiale delle lenti	Vetro HD (Alta Definizione)
Trattamento delle lenti	Ottica interamente multistrato
Oculari	Rotanti, svitabili (Twist-off) per portatori di occhiali
Messa a fuoco	Ghiera centrale + diottria destra
Attacco treppiede	Sì (adattatore non incluso)
Impermeabilità	Resistente alla condensa e agli schizzi
Riempimento gas	Riempimento con azoto (presunto)
Manutenzione e pulizia	Panno morbido non lanuginoso, alcol isopropilico per sporco ostinato
Sicurezza	Non immergere in acqua, non smontare
Ricambi e riparabilità	Oculari sostituibili; garanzia a vita (vedere condizioni)
Accessori inclusi	Coprioculari, copriobiettivi, cinghia, panno per la pulizia
Garanzia	Garanzia a vita Hawke

Domande frequenti - Frontier HD X Hawke

Come regolare gli oculari rotanti se porto gli occhiali?

Ruotare gli oculari verso il basso per un sollievo oculare adatto agli occhiali. Se non si portano occhiali, ruotarli verso l'alto per un comfort ottimale.

Come regolare la distanza interpupillare?

Tenere il binocolo in posizione normale e avvicinare o allontanare i due tubi fino ad ottenere un unico campo visivo chiaro e circolare.

Come mettere a fuoco il mio binocolo Frontier HD X?

1) Posizionare la ghiera diottrica in posizione centrale. 2) Coprire l'obiettivo destro e ruotare la ghiera di messa a fuoco centrale fino a nitidezza nell'oculare sinistro. 3) Coprire l'obiettivo sinistro e ruotare la ghiera diottrica fino a nitidezza nell'oculare destro. Il valore diottrico può essere annotato per uso futuro.

Come fissare la cinghia?

Sganciare la cinghia dalla fibbia. Farla passare una volta nella fibbia, poi infilarla nell'anello del binocolo dal basso verso l'alto. Farla passare di nuovo nella fibbia passando sotto la fibbia originale. Ripetere dall'altro lato.

Come pulire le lenti?

Utilizzare il panno fornito o un panno morbido senza lanugine. Per lo sporco ostinato, aggiungere una o due gocce di alcol isopropilico. Non tentare mai di pulire l'interno del binocolo.

Qual è la pupilla d'uscita di questo binocolo?

La pupilla d'uscita è di 4,2 mm, calcolata dividendo il diametro dell'obiettivo (42 mm) per l'ingrandimento (10x).

Posso usare questo binocolo sotto la pioggia?

Sì, resiste alla condensa e all'acqua in condizioni meteorologiche normali, ma non è progettato per essere immerso.

Come montare il binocolo su un treppiede?

Il binocolo è dotato di attacco per treppiede (sotto il coperchio anteriore). Utilizzare un adattatore per treppiede standard (non incluso).

Qual è la distanza di messa a fuoco ravvicinata?

La messa a fuoco ravvicinata è di circa 2,5 metri, ideale per osservare insetti o oggetti vicini.

Cosa copre la garanzia a vita Hawke?

I prodotti Hawke sono garantiti a vita contro i difetti di fabbricazione. Consultare il sito www.hawkeoptics.com/warranty per dettagli e condizioni. Conservare la prova d'acquisto.

MANUALE UTENTE Frontier HD X Hawke

La specifica relativa all'ingrandimento del binocolo è la prima cifra nella descrizione del binocolo. Per esempio un binocolo 10x42 ha una capacità di ingrandimento di 10x. Vale a dire che l'immagine visualizzata sarà 10 volte più grande di quella percepita a occhio nudo. Un ingrandimento maggiore, nel rendere l'immagine più grande e più facile da visualizzare, ne riduce anche il campo visivo e amplifica di molto qualsiasi movimento del binocolo. In genere, si preferisce un ingrandimento pari a 8 o 10x, ma su alcuni modelli è disponibile anche un ingrandimento 12x.

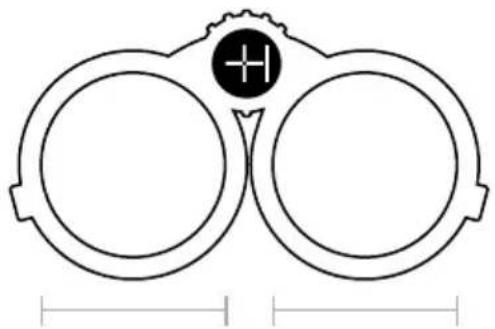

02 | Lente dell'obiettivo

Le lenti dell'obiettivo si trovano nell'estremità anteriore del binocolo. La larghezza della lente dell'obiettivo corrisponde alla seconda cifra riportata nella descrizione del binocolo.

Per esempio un binocolo 10x42 è dotato di un paio di lenti dell'obiettivo del diametro di 42mm ciascuna. Lenti dell'obiettivo più grandi forniscono una migliore trasmissione della luce e consentono una visualizzazione più luminosa dell'immagine. Una lente dell'obiettivo più grande consentirà di utilizzare il binocolo in condizioni di scarsa luminosità.

03 | Campo visivo o FOV (Field of View)

Larghezza della visione del binocolo. Un maggiore FOV consente di vedere un'immagine più ampia. Lo si può misurare in termini di angolo (gradi), o di distanza definita. Per esempio il FOV di un binocolo 8x42 può essere largo 142m quando si guarda un'immagine a una distanza di 1000m. Ciò equivale a una larghezza di 426 piedi quando si guarda un'immagine a una distanza di 1000 iarde.

01 | Ingrandimento

02 | Lente dell'obiettivo

04 | Pupilla di uscita

Diametro dell'immagine visualizzata quando l'occhio è posizionato al corretto rilievo oculare. Il calcolo si effettua dividendo il diametro della lente dell'obiettivo per l'ingrandimento del binocolo. Per esempio, per un binocolo 10x42 dividiamo il diametro della lente dell'obiettivo di 42mm per la capacità di ingrandimento pari a 10 per ottenere 4,2mm.

05 | Distanza interpupillare

Distanza tra le due lenti oculari. Essa si misura dalla metà di una lente all'altra. La distanza interpupillare oscilla entro un certo range, poiché essa varia in base all'impostazione dell'apertura o della chiusura dello snodo del binocolo.

06 | Rilievo oculare

Distanza corretta alla quale deve stare la pupilla rispetto alla lente oculare. A questa distanza si ottiene la migliore esperienza visiva. Tutti i binocoli Hawke sono dotati di conchiglie oculari a rotazione regolabili che aiutano a ottenere la giusta distanza del rilievo oculare e una piacevole esperienza visiva. (vedi pagina 40)

07 | Messa a fuoco ravvicinata

Distanza minima alla quale il binocolo può essere messo a fuoco. I binocoli in grado di mettere a fuoco da vicino consentono una visione migliore degli oggetti a breve distanza come gli insetti.

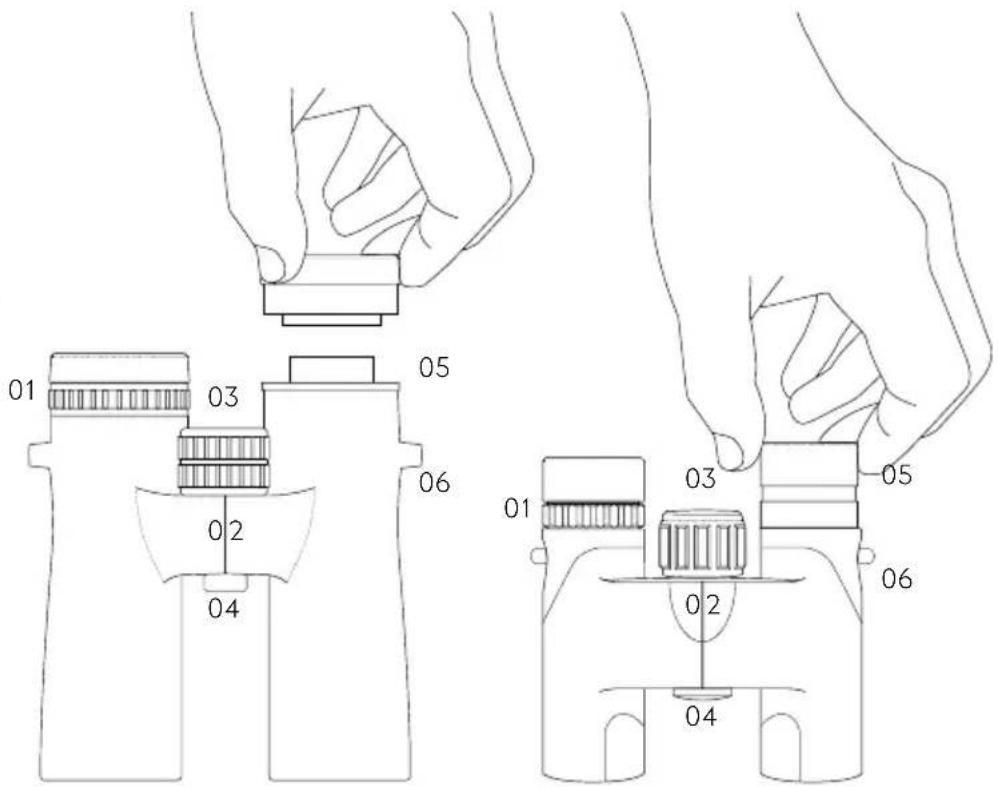

PARTI E CARATTERISTICHE MECCANICHE

01 | Diottrica
02|Snodo
03 | Rotella di messa a fuoco
04 | Attacco per treppiede
05 | Conchiglie oculari Twist-Up / Conchiglie oculari Twist-off sostituibili con arresti di posizione*
06 | Occhielli della cinghia

*Coppe oculari Twist-off sostituibili disponibili su Frontier APO, EDX e solo modelli HDX.

FUNZIONAMENTO E MANUTENZIONE

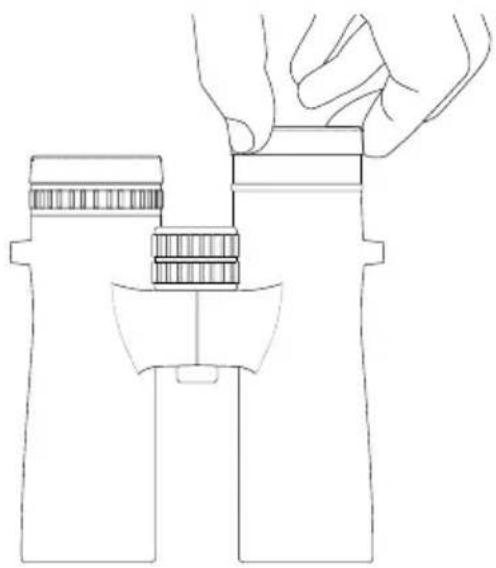

01 | Conchiglie oculari a rotazione

Gli utenti che portano gli occhiali dovranno di norma ruotare le conchiglie oculari verso il basso. Gli utenti che non portano gli occhiali devono regolare le conchiglie oculari verso l'alto per un rilievo oculare ottimale.

02 | Regolazione dello snodo

La distanza tra gli occhi varia da persona a persona. Per ottenere un allineamento perfetto degli occhi e dell'apertura delle lenti, tenere il binocolo nella posizione visiva normale e allontanare o avvicinare i due cannocchiali fino a quando non si ottenga un unico campo visivo nitido.

01 e 02 | Messa a fuoco del binocolo

- Mettere il regolatore della diottrica (01) in posizione centrale.

- Coprire la lente anteriore destra con la mano e ruotare la rotella di messa a fuoco (02) finché l'immagine nell'oculare sinistro non appaia nitida.

- Adesso coprire la lente anteriore sinistra con la mano e ruotare il regolatore della diottria (01) finché l'immagine non sia nitida.

- Il binocolo è adesso regolato per i propri occhi. Si prenda nota della lettura diottrica dell'oculare destro per un riferimento futuro.

03 | Fissare la cinghia

- Dal prodotto nuovo, sganciare completamente la cinghia dalla fibbia.

• Far passare una volta la cinghia attraverso la fibbia.

- Infilare la cinghia attraverso l'occhiello della cinghia sul binocolo dal basso verso l'alto.

- Far passare di nuovo la cinghia attraverso la fibbia, passando sotto l'occhiello iniziale.

- Ripetere sull'altro lato e regolare la lunghezza in base alla proprie preferenze.

Si noti che anche il coperchio dell'oculare ha un gancio su un lato per infilarvi eventualmente la cinghia.

MANUTENZIONE DEL BINOCOLO

• Mantenere i copriobiettivo sul binocolo quando non lo si usa.
• Per pulire le lenti, utilizzare il panno per lenti in dotazione con il binocolo, o un panno morbido senza filacce.
• Per rimuovere lo sporco, aggiungere una o due gocce di alcool isopropilico sul panno.
• Conservare il binocolo in un'area priva di umidità.
• Non tentare mai di pulire l'interno del binocolo né provare a smontarlo.
• Il binocolo è impermeabile all'acqua e alla nebbia in condizioni meteorologiche normali, ma non è stato progettato per essere immerso in acqua.

GARANZIA A VITA HAWKE

I prodotti Hawke sono coperti dalla nostra garanzia a vita. Per tutti i dettagli e le condizioni o per una richiesta di intervento andate su www.hawkeoptics.com/warranty o contattate il vostro distributore nazionale.

Qualsiasi richiesta di intervento in garanzia dovrà essere accompagnata dalla prova d'acquisto. Potete registrare ora il vostro acquisto presso di noi su www.hawkeoptics.com/registration

I prodotti Hawke sono coperti e/o in licenza per uno o più dei seguenti modelli registrati o brevetti: visitate www.hawkeoptics.com/ip
