Frontier APO - Binocoli Hawke - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo
Marca	Hawke
Modello	Frontier APO
Ingrandimento	10x (varia secondo il modello)
Diametro dell'obiettivo	42 mm (varia secondo il modello)
Campo visivo a 1000 m	113 m (per 10x42)
Pupilla d'uscita	4,2 mm
Distanza interpupillare	Regolabile (circa 56-74 mm)
Estrazione pupillare	15 mm (oculari rotanti regolabili)
Messa a fuoco ravvicinata	2 m (approssimativo)
Ottica	APO (apocromatico), vetro ED, trattamenti multipli
Prismi	Roof a tetto, con rivestimento di fase
Impermeabilità	Sì, resistente all'acqua (non immergibile)
Riempimento di gas	Azoto (antipolvere, antiappannamento)
Peso approssimativo	680 g (varia secondo il modello)
Dimensioni	145 x 130 x 55 mm (circa)
Alimentazione	Nessuna (interamente meccanico)
Materiale del corpo	Magnesio o alluminio (a seconda del modello)
Accessori inclusi	Cinghia, custodia, tappi per obiettivi, tappi per oculari, panno per la pulizia
Manutenzione	Pulizia delle lenti con panno morbido e alcool isopropilico; conservare in luogo asciutto
Sicurezza	Non guardare direttamente il sole; non smontare
Garanzia	Garanzia a vita Hawke (vedere condizioni sul sito)
Paese di fabbricazione	Cina (probabile)

Domande frequenti - Frontier APO Hawke

Come regolare la messa a fuoco del binocolo Frontier APO?

Posizionare la rotella diottrica al centro. Coprire l'obiettivo destro e ruotare la rotella centrale fino a ottenere nitidezza sull'occhio sinistro. Quindi, coprire l'obiettivo sinistro e ruotare la rotella diottrica per la nitidezza sull'occhio destro. Annotare il valore diottrico come riferimento.

Gli oculari rotanti sono regolabili per i portatori di occhiali?

Sì. I portatori di occhiali devono ruotare gli oculari verso il basso; gli altri li ruotano verso l'alto per un'estrazione pupillare ottimale.

Come regolare la distanza interpupillare?

Tenere il binocolo in posizione normale e avvicinare o allontanare i due tubi fino a ottenere un unico campo visivo chiaro e senza zone d'ombra.

Qual è il modo migliore per pulire le lenti?

Utilizzare il panno fornito o un panno morbido che non lasci pelucchi. Aggiungere una o due gocce di alcool isopropilico per lo sporco ostinato. Non pulire mai l'interno e non smontare il binocolo.

Il binocolo Frontier APO è impermeabile?

Resiste alla condensa e alla pioggia, ma non è progettato per l'immersione. È riempito di azoto per evitare l'appannamento interno.

Come fissare correttamente la cinghia?

Sganciare la cinghia, passarla una volta attraverso l'anello, poi infilarla nell'anello del binocolo dal basso verso l'alto. Ripassare sotto l'anello originale. Ripetere sull'altro lato. Regolare la lunghezza. Si può anche passare la cinghia nell'anello laterale del coprioculare.

Dove trovare la garanzia e come fare un reclamo?

La garanzia a vita Hawke copre i difetti di fabbricazione. Consultare il sito www.hawkeoptics.com/warranty o contattare il distributore. Conservare la prova d'acquisto.

Cosa significa la notazione 10x42 sul binocolo?

Il primo numero (10) è l'ingrandimento: l'immagine è 10 volte più grande rispetto all'occhio nudo. Il secondo (42) è il diametro dell'obiettivo in mm: più è grande, migliore è la trasmissione della luce.

Cos'è la pupilla d'uscita e come si calcola?

È il diametro del fascio luminoso che esce dall'oculare. Per un modello 10x42, dividere 42 mm per 10 = 4,2 mm. Una pupilla d'uscita più grande è preferibile in condizioni di scarsa illuminazione.

Il Frontier APO può essere montato su treppiede?

Sì, è dotato di un attacco per treppiede integrato (dado sotto la cerniera). Utilizzare un adattatore se necessario.

MANUALE UTENTE Frontier APO Hawke

La specifica relativa all'ingrandimento del binocolo è la prima cifra nella descrizione del binocolo. Per esempio un binocolo 10x42 ha una capacità di ingrandimento di 10x. Vale a dire che l'immagine visualizzata sarà 10 volte più grande di quella percepita a occhio nudo. Un ingrandimento maggiore, nel rendere l'immagine più grande e più facile da visualizzare, ne riduce anche il campo visivo e amplifica di molto qualsiasi movimento del binocolo. In genere, si preferisce un ingrandimento pari a 8 o 10x, ma su alcuni modelli è disponibile anche un ingrandimento 12x.

02 | Lente dell'obiettivo

Le lenti dell'obiettivo si trovano nell'estremità anteriore del binocolo. La larghezza della lente dell'obiettivo corrisponde alla seconda cifra riportata nella descrizione del binocolo.

Per esempio un binocolo 10x42 è dotato di un paio di lenti dell'obiettivo del diametro di 42mm ciascuna. Lenti dell'obiettivo più grandi forniscono una migliore trasmissione della luce e consentono una visualizzazione più luminosa dell'immagine. Una lente dell'obiettivo più grande consentirà di utilizzare il binocolo in condizioni di scarsa luminosità.

03 | Campo visivo o FOV (Field of View)

Larghezza della visione del binocolo. Un maggiore FOV consente di vedere un'immagine più ampia. Lo si può misurare in termini di angolo (gradi), o di distanza definita. Per esempio il FOV di un binocolo 8x42 può essere largo 142m quando si guarda un'immagine a una distanza di 1000m. Ciò equivale a una larghezza di 426 piedi quando si guarda un'immagine a una distanza di 1000 iarde.

01 | Ingrandimento

02 | Lente dell'obiettivo

04 | Pupilla di uscita

Diametro dell'immagine visualizzata quando l'occhio è posizionato al corretto rilievo oculare. Il calcolo si effettua dividendo il diametro della lente dell'obiettivo per l'ingrandimento del binocolo. Per esempio, per un binocolo 10x42 dividiamo il diametro della lente dell'obiettivo di 42mm per la capacità di ingrandimento pari a 10 per ottenere 4,2mm.

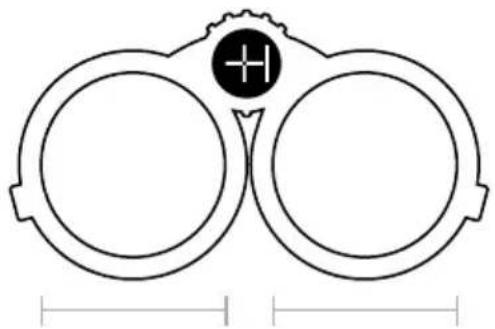

05 | Distanza interpupillare

Distanza tra le due lenti oculari. Essa si misura dalla metà di una lente all'altra. La distanza interpupillare oscilla entro un certo range, poiché essa varia in base all'impostazione dell'apertura o della chiusura dello snodo del binocolo.

06 | Rilievo oculare

Distanza corretta alla quale deve stare la pupilla rispetto alla lente oculare. A questa distanza si ottiene la migliore esperienza visiva. Tutti i binocoli Hawke sono dotati di conchiglie oculari a rotazione regolabili che aiutano a ottenere la giusta distanza del rilievo oculare e una piacevole esperienza visiva. (vedi pagina 40)

07 | Messa a fuoco ravvicinata

Distanza minima alla quale il binocolo può essere messo a fuoco. I binocoli in grado di mettere a fuoco da vicino consentono una visione migliore degli oggetti a breve distanza come gli insetti.

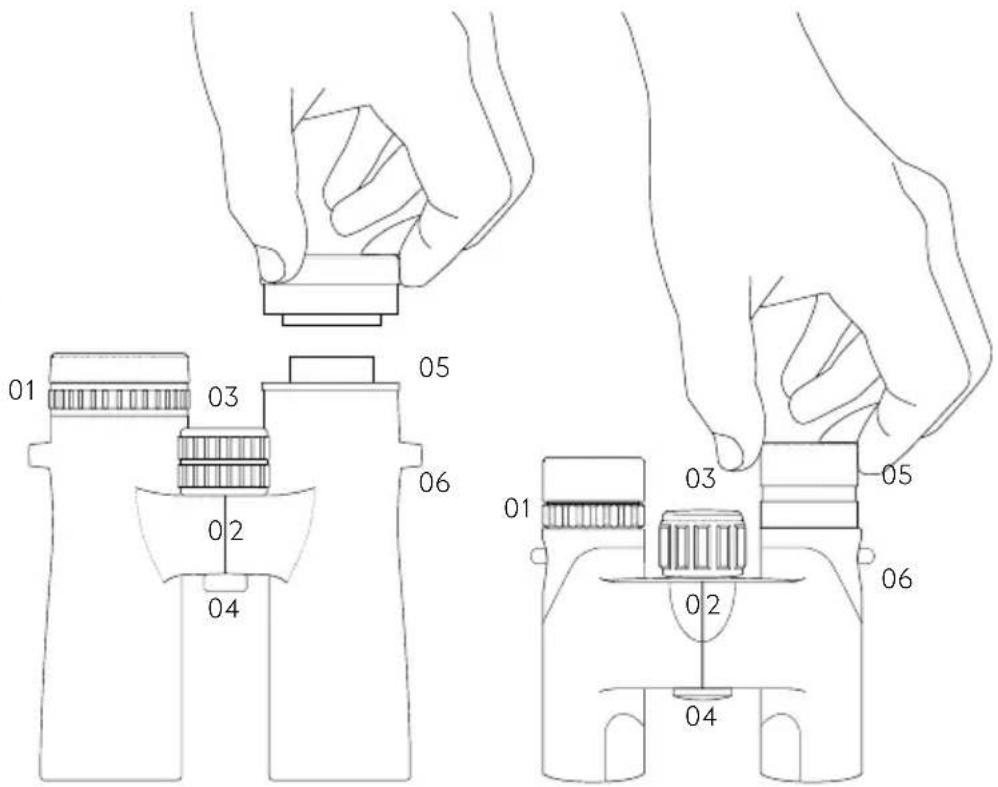

PARTI E CARATTERISTICHE MECCANICHE

01 | Diottrica
02 | Snodo
03 | Rotella di messa a fuoco
04 | Attacco per treppiede
05 | Conchiglie oculari Twist-Up / Conchiglie oculari Twist-off sostituibili con arresti di posizione*
06 | Occhielli della cinghia

*Coppe oculari Twist-off sostituibili disponibili su Frontier APO, EDX e solo modelli HDX.

FUNZIONAMENTO E MANUTENZIONE

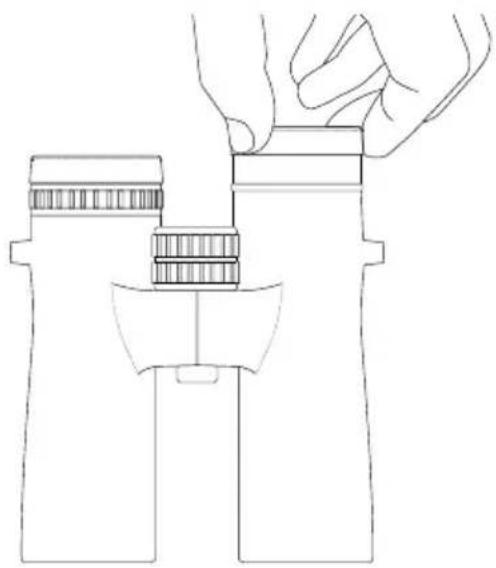

01 | Conchiglie oculari a rotazione

Gli utenti che portano gli occhiali dovranno di norma ruotare le conchiglie oculari verso il basso. Gli utenti che non portano gli occhiali devono regolare le conchiglie oculari verso l'alto per un rilievo oculare ottimale.

02 | Regolazione dello snodo

La distanza tra gli occhi varia da persona a persona. Per ottenere un allineamento perfetto degli occhi e dell'apertura delle lenti, tenere il binocolo nella posizione visiva normale e allontanare o avvicinare i due cannocchiali fino a quando non si ottenga un unico campo visivo nitido.

01 e 02 | Messa a fuoco del binocolo

- Mettere il regolatore della diottrica (01) in posizione centrale.

- Coprire la lente anteriore destra con la mano e ruotare la rotella di messa a fuoco (02) finché l'immagine nell'oculare sinistro non appaia nitida.

- Adesso coprire la lente anteriore sinistra con la mano e ruotare il regolatore della diottria (01) finché l'immagine non sia nitida.

- Il binocolo è adesso regolato per i propri occhi. Si prenda nota della lettura diottrica dell'oculare destro per un riferimento futuro.

03 | Fissare la cinghia

- Dal prodotto nuovo, sganciare completamente la cinghia dalla fibbia.

• Far passare una volta la cinghia attraverso la fibbia.

- Infilare la cinghia attraverso l'occhiello della cinghia sul binocolo dal basso verso l'alto.

- Far passare di nuovo la cinghia attraverso la fibbia, passando sotto l'occhiello iniziale.

- Ripetere sull'altro lato e regolare la lunghezza in base alla proprie preferenze.

Si noti che anche il coperchio dell'oculare ha un gancio su un lato per infilarvi eventualmente la cinghia.

MANUTENZIONE DEL BINOCOLO

• Mantenere i copriobiettivo sul binocolo quando non lo si usa.
• Per pulire le lenti, utilizzare il panno per lenti in dotazione con il binocolo, o un panno morbido senza filacce.
• Per rimuovere lo sporco, aggiungere una o due gocce di alcool isopropilico sul panno.
• Conservare il binocolo in un'area priva di umidità.
• Non tentare mai di pulire l'interno del binocolo né provare a smontarlo.
• Il binocolo è impermeabile all'acqua e alla nebbia in condizioni meteorologiche normali, ma non è stato progettato per essere immerso in acqua.

GARANZIA A VITA HAWKE

I prodotti Hawke sono coperti dalla nostra garanzia a vita. Per tutti i dettagli e le condizioni o per una richiesta di intervento andate su www.hawkeoptics.com/warranty o contattate il vostro distributore nazionale.

Qualsiasi richiesta di intervento in garanzia dovrà essere accompagnata dalla prova d'acquisto. Potete registrare ora il vostro acquisto presso di noi su www.hawkeoptics.com/registration

I prodotti Hawke sono coperti e/o in licenza per uno o più dei seguenti modelli registrati o brevetti: visitate www.hawkeoptics.com/ip
