MANUALE UTENTE 43900 Lindy

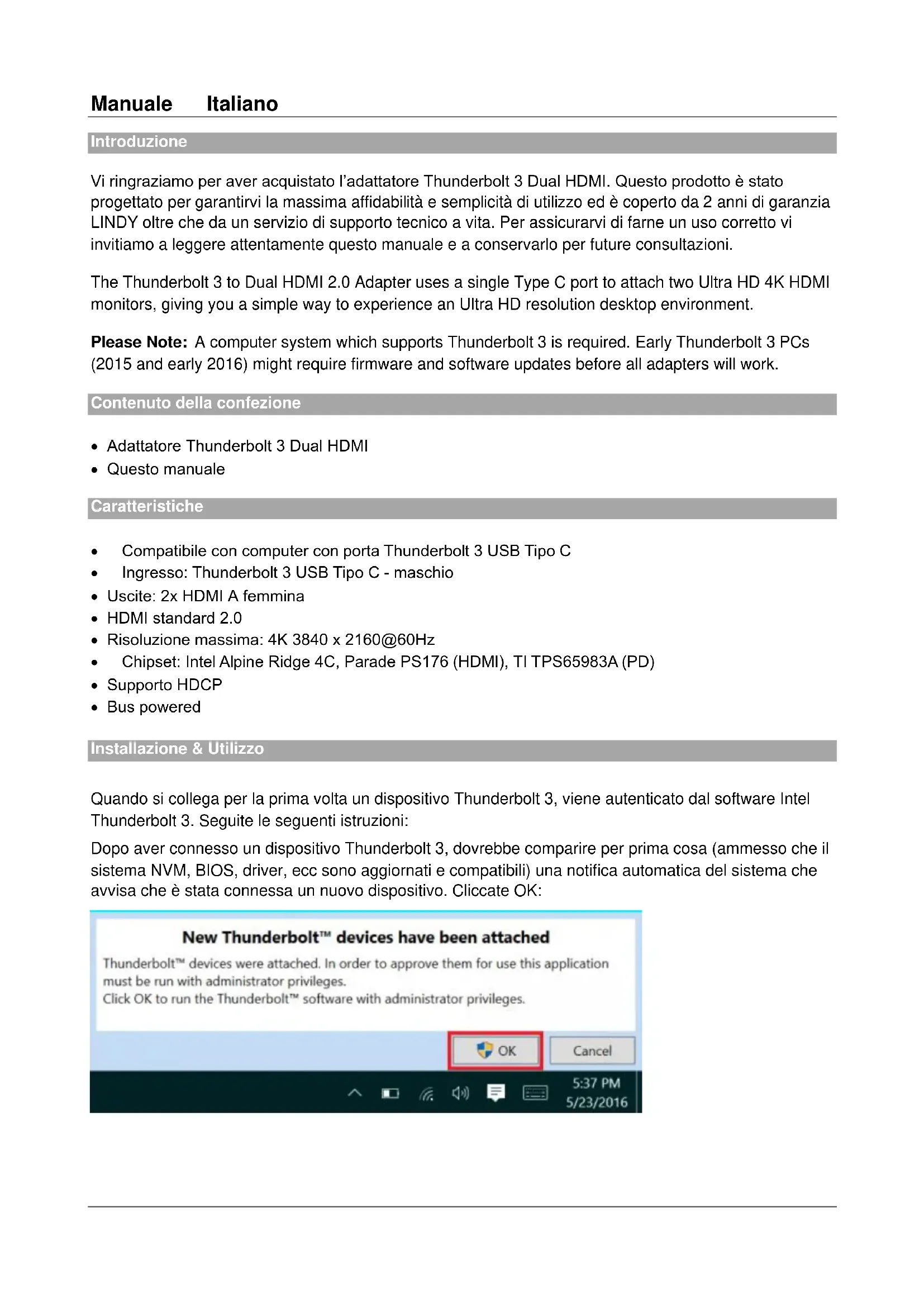

configures dans les paramètres d’affichages comme habituellement.Manuale Italiano Introduzione Vi ringraziamo per aver acquistato l’adattatore Thunderbolt 3 Dual HDMI. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni. The Thunderbolt 3 to Dual HDMI 2.0 Adapter uses a single Type C port to attach two Ultra HD 4K HDMI monitors, giving you a simple way to experience an Ultra HD resolution desktop environment. Please Note: A computer system which supports Thunderbolt 3 is required. Early Thunderbolt 3 PCs (2015 and early 2016) might require firmware and software updates before all adapters will work. Contenuto della confezione Adattatore Thunderbolt 3 Dual HDMI Questo manuale Caratteristiche Compatibile con computer con porta Thunderbolt 3 USB Tipo C Ingresso: Thunderbolt 3 USB Tipo C - maschio Uscite: 2x HDMI A femmina HDMI standard 2.0 Risoluzione massima: 4K 3840 x 2160@60Hz Chipset: Intel Alpine Ridge 4C, Parade PS176 (HDMI), TI TPS65983A (PD) Supporto HDCP Bus powered Installazione & Utilizzo Quando si collega per la prima volta un dispositivo Thunderbolt 3, viene autenticato dal software Intel Thunderbolt 3. Seguite le seguenti istruzioni: Dopo aver connesso un dispositivo Thunderbolt 3, dovrebbe comparire per prima cosa (ammesso che il sistema NVM, BIOS, driver, ecc sono aggiornati e compatibili) una notifica automatica del sistema che avvisa che è stata connessa un nuovo dispositivo. Cliccate OK:Manuale Italiano Una volta cliccato su OK, dovrebbe comparire un popup Windows User Account Control (UAC) che chiede se “vuoi consentire a questa app di apportare modifiche al tuo PC?”. Cliccate Sì. Si aprirà quindi una finestra nella quale potrete confermare il dispositivo Thunderbolt 3 appena collegato. Cliccate sul menu a tendina dove dice “Non connettere” e selezionate “Connettere sempre”. Poi cliccate OK. Identificazione NVM: Per trovare quale versione di firmware NVM avete nel vostro sistema, assicuratevi prima di avere l’ultima versione di software Thunderbolt che può variare a seconda del vostro sistema. Una volta installato l’aggiornamento potete aprire il software dal menu start, Thunderbolt:

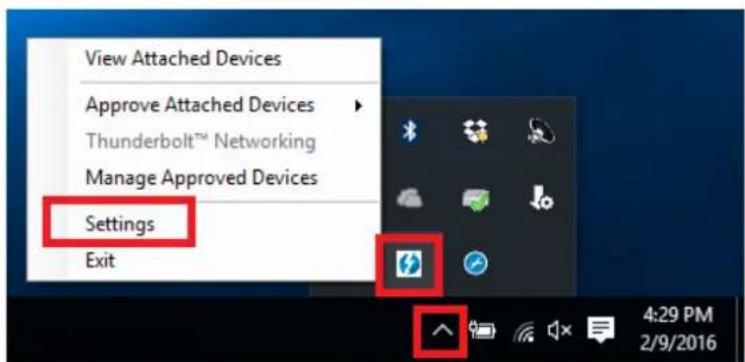

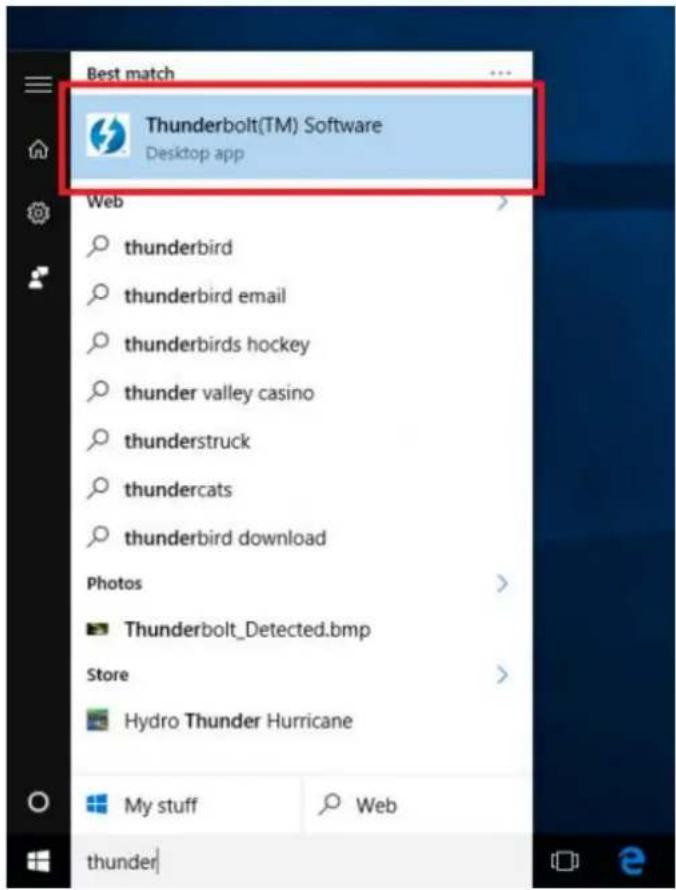

Una volta aperto potete trovare il programma nella barra delle applicazioni. Può essere necessario cliccare sulla freccia per mostrare le icone nascoste, cliccare col tasto destro sull’icona Thunderbolt e selezionare Impostazioni:Manuale Italiano Una volta aperte le impostazioni cliccate su Dettagli per trovare le informazioni relative al software Thunderbolt e al controller. Tenete presente che se non c’è collegato alcun dispositivo Thunderbolt, non potrete visualizzare le informazioni relative al firmware NVM. Installazione Dual Display

1. Accendete il computer e collegate l’adattatore Thunderbolt Tipo C ad una porta Thunderbolt 3.

2. Collegate un cavo HDMI A Maschio/Maschio (non incluso) ad ogni uscita HDMI dell’adattatore e agli

ingressi dei monitor. Se state lavorando alla risoluzione di 4K 60Hz è consigliato l’utilizzo di un cavo della lunghezza non superiore a 2m

3. Accendete i monitor e il computer li riconoscerà come due monitor distinti che andranno poi configurati

dalle opzioni grafiche.CE/FCC Statement

Italy Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell’ EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
