MANUALE UTENTE DS120ICD THOMSON

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

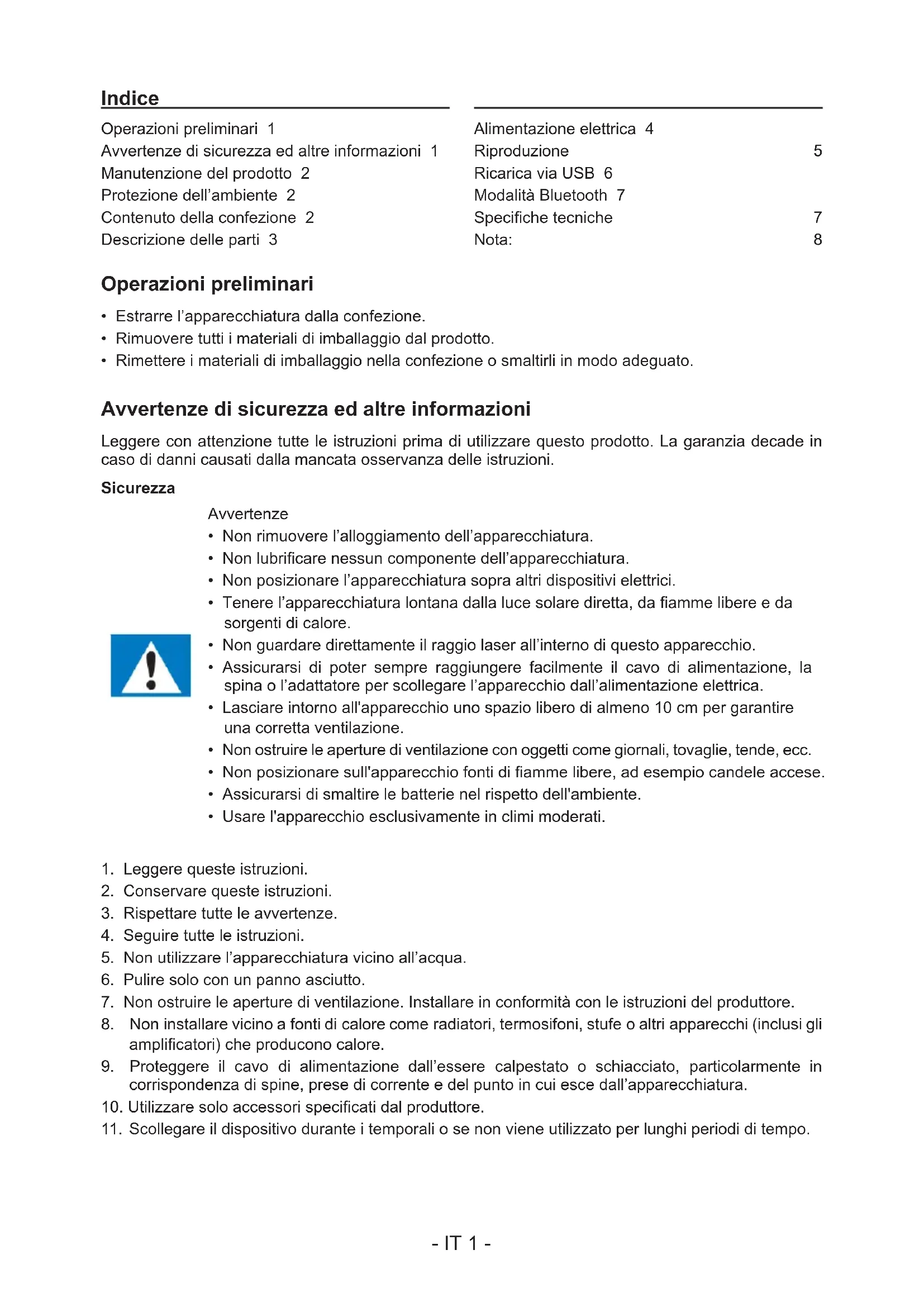

Operazioni preliminari 1

Avvertenze di sicurezza ed altre informazioni 1

Manutenzione del prodotto 2

Protezione dell'ambiente 2

Contenuto della confezione 2

Descrizione delle parti 3

Alimentazione elettrica 4
Riproduzione	5
Ricarica via USB 6
Modalità Bluetooth 7
Specifiche tecniche	7
Nota:	8

Operazioni preliminari

• Estrarre l'apparecchiatura dalla confezione.
• Rimuovere tutti i materiali di imballaggio dal prodotto.
• Rimettere i materiali di imballaggio nella confezione o smaltirli in modo adeguato.

Avvertenze di sicurezza ed altre informazioni

Leggere con attenzione tutte le istruzioni prima di utilizzare questo prodotto. La garanzia decade in caso di danni causati dalla mancata osservanza delle istruzioni.

Sicurezza

Avvertenze

• Non rimuovere l'alloggiamento dell'apparecchiatura.
• Non lubrificare nessun componente dell'apparecchiatura.
• Non posizionare l'apparecchiatura sopra altri dispositivi elettrici.
• Tenere l'apparecchiatura lontana dalla luce solare diretta, da fiamme libere e da sorgenti di calore.
• Non guardare direttamente il raggio laser all'interno di questo apparecchio.
• Assicurarsi di poter sempre raggiungere facilmente il cavo di alimentazione, la spina o l'adattatore per scollegare l'apparecchio dall'alimentazione elettrica.
• Lasciare intorno all'apparecchio uno spazio libero di almeno 10 cm per garantire una corretta ventilazione.
• Non ostruire le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.
• Non posizionare sull'apparecchio fonti di fiamme libere, ad esempio candele accese.
• Assicurarsi di smaltire le batterie nel rispetto dell'ambiente.

• Usare l'apparecchio esclusivamente in climi moderati.

• Leggere queste istruzioni.

• Conservare queste istruzioni.
• Rispettare tutte le avvertenze.
• Seguire tutte le istruzioni.
• Non utilizzare l'apparecchiatura vicino all'acqua.
• Pulire solo con un panno asciutto.

• Utilizzare solo accessori specificati dal produttore.

• Non ostruire le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.

• Non installare vicino a fonti di calore come radiatori, termosifoni, stufe o altri apparecchi (inclusi gli amplificatori) che producono calore.

• Proteggere il cavo di alimentazione dall'essere calpestato o schiacciato, particolarmente in corrispondenza di spine, prese di corrente e del punto in cui esce dall'apparecchiatura.

• Scollegare il dispositivo durante i temporali o se non viene utilizzato per lunghi periodi di tempo.

1. Per qualsiasi intervento di assistenza, rivolgersi a tecnici qualificati. L'assistenza è necessaria quando l'apparecchio ha subito in qualche modo dei danni, per esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido o sono caduti degli oggetti dell'apparato, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.
2. L'apparecchio non deve essere esposto a spruzzi o gocce d'acqua.
3. Non collocare sull'apparecchio eventuali fonti di pericolo (per esempio contenitori con liquidi, candele accese).
4. Quando per scollegare la tensione di rete si usa la spina o un accoppiatore, il dispositivo di disconnessione deve essere sempre comodo da raggiungere.
5. Assicurarsi che vi sia sufficiente spazio libero attorno al prodotto per la ventilazione.
6. Le batterie (batterie singole o pacco batterie) non devono essere esposte a calore eccessivo come luce solare diretta, fuoco o simili.
7. Le specifiche tecniche sono riportate sulla parte posteriore dell'apparecchio.

Manutenzione del prodotto

1. Scollegare sempre l'apparecchio quando non in uso e prima della pulizia.
2. Non riprodurre musica a volume troppo elevato per evitare il rischio di danni all'udito e/o all'apparecchio stesso.
3. Non utilizzare l'apparecchio in condizioni di eccessiva umidità.
4. Scollegare sempre l'apparecchio dalla rete di alimentazione prima della pulizia. Pulire l'apparecchio con un panno morbido, umido e privo di lanugine. Non utilizzare detergenti abrasivi o caustici.

Protezione dell'ambiente

Il simbolo del bidone della spazzatura barrato da una croce indica che il prodotto è soggetto alla direttiva europea 2002/96/CE. Si prega di informarsi sul sistema di raccolta differenziata per i rifiuti RAEE (prodotti elettrici ed elettronici). Attenersi alle normative locali e non smaltire i vecchi prodotti con i normali rifiuti domestici. Lo smaltimento corretto del prodotto aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute.

"Il simbolo con il lampo e la freccia all'interno di un triangolo equilatero costituisce un'avvertenza destinata ad avvisare l'utilizzatore della presenza di tensioni elettriche all'interno del prodotto, che possono provocare scosse elettriche."

Contenuto della confezione

Controllare e identificare il contenuto della confezione:

• Unità principale
• Telecomando
• Manuale d'uso
• Cavo RCA
  • Cavo ingresso linea 3,5 mm

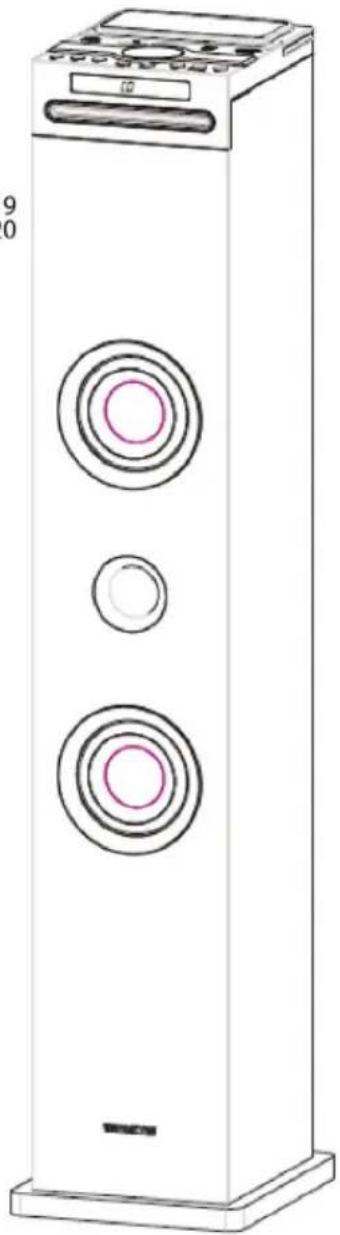

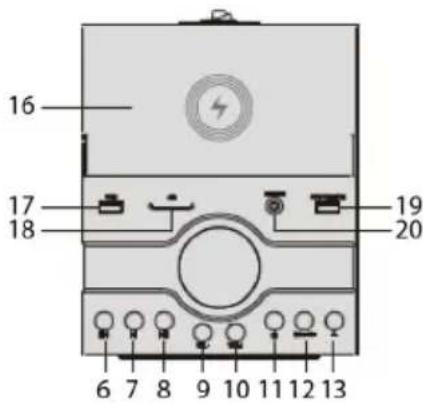

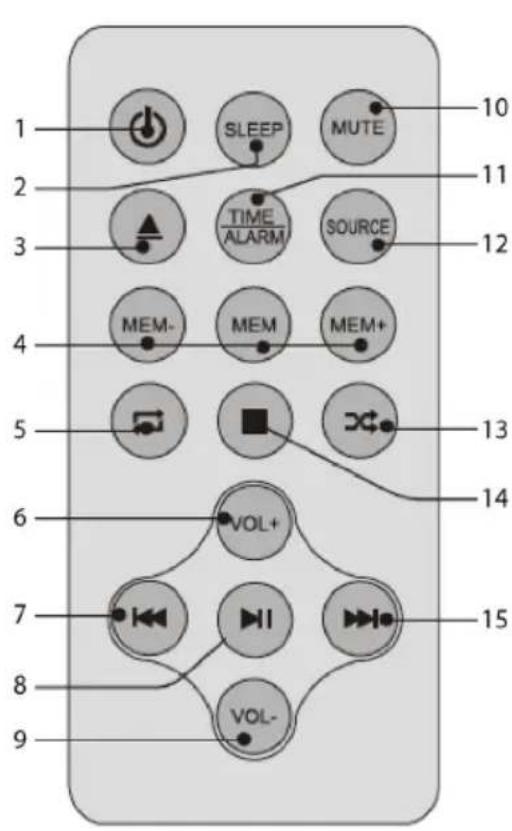

Descrizione delle parti

1 2 3 4 5 6 7 8 9 SLEEP MUTE TIME ALARM SOURCE MEM- MEM MEM+ VOL+ VOL- 10 11 12 13 14 15

16 17 18 19 20 6 7 8 9 10 11 12 13

21 CD 22

23 24 25

Premere per accendere e spegnere la torre.

2. SLEEP

Premere ripetutamente per impostare il timer di spegnimento automatico della torre.

3. Apertura o chiusura del vano CD

4. MEM / MEM+ / MEM-

Premere MEM per memorizzare la stazione radio corrente.

Premere MEM+/MEM- per selezionare una stazione radio FM.

5.

Riproduzione ripetuta in modalità CD.

6. VOLUME+

Premere per aumentare il volume.

7.

Salto alla traccia precedente.

8.

Avvio o pausa della riproduzione.

9. VOLUME-

Premere per diminuire il volume.

10. MUTE

Premere per disattivare o riattivare il suono.

11. TIME/ALARM

Premere in modalità di standby per impostare l'orologio o la sveglia.

12. SOURCE

Sezione della sorgente audio: CD, Bluetooth, USB, Radio FM o Ingresso audio.

13.

Riproduzione casuale in modalità CD.

14.

Arresto della riproduzione.

15.

Salto alla traccia successiva.

16. Uscita wireless

17. Presa USB

18. Presa per schede SD

19. Presa USB per ricarica

20. Presa LINE IN

21. Display

22. Vano CD

23. Interruttore di alimentazione

24. Ingresso AUX

25. Ingresso di alimentazione

Alimentazione elettrica

ATTENZIONE

- Rischio di danni al prodotto! Assicurarsi che la tensione di alimentazione corrisponda a quella indicata sull'etichetta sul retro.

- Rischio di scossa elettrica! Quando si stacca il cavo di alimentazione CA, afferrare la spina per estrarla dalla presa di corrente. Non tirare mai il cavo di alimentazione.

- Prima di collegare il cavo di alimentazione CA, accertarsi di aver eseguito tutti gli altri collegamenti.

Collocare l'unità nella posizione desiderata e srotolare il cavo di alimentazione. Inserire il cavo nella presa di alimentazione e accendere l'interruttore, se applicabile.

Auto standby

Quando non viene riprodotta musica da un dispositivo collegato, il prodotto entra automaticamente in stand-by se:

• Non viene premuto nessun tasto per 10 minuti,
• Non si riceve nessuna riproduzione audio/video da un dispositivo collegato per 10 minuti.

Impostazione dell'orologio

Dopo aver collegato l'unità alla presa di corrente, o dopo un'interruzione di corrente, sul display apparirà "0:00". L'unità deve essere in modalità di standby per poter impostare l'orologio.

1. Premere il pulsante TIME/ALARM; le cifre sul display lampeggeranno.
2. Premere ripetutamente i pulsanti |◀◀ / ▶▶| fino a impostare l'ora corrente. Premere il pulsante TIME/ALARM per confermare le ore.
3. Le cifre dei minuti lampeggeranno sul display.
4. Premere ripetutamente i pulsanti ◀◀/▶▶| fino a impostare i minuti correnti. Premere il pulsante TIME/ALARM per confermare i minuti.

Impostazione della sveglia

Questa unità può essere usata come sveglia, ovvero è possibile attivare la riproduzione in modalità CD/USB/SD/Radio FM a un orario preimpostato.

1. Premere per attivare la modalità di standby.
2. Accertarsi di aver impostato l'orologio correttamente.
3. Tenere premuto il pulsante TIME/ALARM in modalità di spegnimento; sul display lampeggerà ON.
4. Premere il pulsante TIME/ALARM; le cifre sul display lampeggeranno.
5. Premere ripetutamente i pulsanti |◀◀ / ▶▶| per impostare le ore. Premere il pulsante TIME/ALARM per confermare.
6. Premere /«peri»postare i minuti.
7. Premere TIME/ALARM per confermare, quindi premere |◀◀/▶▶| per selezionare CD, USB, SD o FM. Premere TIME/ALARM per confermare.
8. Il volume aumenterà gradualmente da 0 a 20.
9. Premere il pulsante TIME/ALARM in modalità di spegnimento; sul display lampeggerà ON.
10. Premere le selezionare OFF per annullare la sveglia.

Spegnimento automatico

Tenere premuto il pulsante SLEEP; le cifre sul display lampeggeranno. Premere ripetutamente il pulsante finché sul display non appaiono le cifre dei minuti desiderati. È possibile impostare da 10 a 90 minuti.

Il display lampeggerà tre volte come conferma, quindi tornerà allo stato precedente. Per annullare lo spegnimento automatico, premere OFF. Il display lampeggerà tre volte e lo spegnimento automatico verrà annullato.

Riproduzione

Ascoltare un CD

1. Premere ripetutamente SOURCE fino a selezionare DISC.
2. Premere ▲ per aprire il vano CD, posizionare un disco con il lato stampato rivolto verso l'alto, quindi premere nuovamente ▲ per chiudere il vano CD.
3. La riproduzione inizierà automaticamente. In caso contrario, premere ▶II
4. Premere VOL + / VOL - per regolare il livello del volume.

Interrompere / riavviare la riproduzione

1. Durante la riproduzione, premere per interrompere/riavviare la riproduzione.
2. Durante la riproduzione, tenere premuto il pulsante |◀◀/▶▶| per scorrere velocemente la traccia in avanti o all'indietro.

Ascoltare una traccia specifica

Per CD:

1. Premere | perdelezionare un'altra traccia.
2. Premere VOL+/VOL – per regolare il volume.

Per dischi MP3 e USB/SD:

1. Premere | per selezionare una traccia o un file.
2. Premere VOL+/VOL – per regolare il volume.

Ricerca all'interno di una traccia

1. Durante la riproduzione, tenere premuto |
2. Rilasciare per riprendere la riproduzione normale.

Ascolto della radio

È possibile memorizzare fino a 20 stazioni radio (FM).

1. Premere il pulsante SOURCE per selezionare la modalità Radio. L'apparecchio entrerà in modalità Radio FM.
2. Premere |k|enDelcare una stazione radio.

3. Selezionare la stazione radio premendo il pulsante

4. Dopo aver trovato la stazione da memorizzare, premere il pulsante MEMsul telecomando; sul display apparirà "P01". Premere MEM+/MEM- finché sul display non appare il numero di memorizzazione desiderato. Premere nuovamente MEM per confermare e memorizzare la stazione corrente.

5. Tenendo premuto il pulsante MEM, l'unità cercherà e memorizzerà automaticamente le stazioni. L'ordine di memorizzazione delle stazioni rispecchia la forza del segnale; l'unità si sintonizzerà automaticamente sulla prima stazione memorizzata.

ATTENZIONE! Per una ricezione ottimale, estendere completamente l'antenna e regolarne la posizione.

Riproduzione di audio esterno

È possibile riprodurre audio da dispositivi esterni, ad esempio lettori MP3, attraverso questa unità.

Jack ingresso linea (richiede un cavo da 3,5 mm)

1. Collegare un cavo da 3,5 mm alla presa Line in sul pannello superiore. Collegare l'altra estremità del cavo da 3,5 mm al lettore MP3 o a un altro dispositivo audio.
2. Premere il pulsante per accendere l'unità.
3. Premere il pulsante SOURCE per selezionare la modalità di ingresso linea (Line in).
4. Usare i controlli sul dispositivo collegato per riprodurre l'audio attraverso l'unità.

Ingresso ausiliario RCA (richiede un cavo RCA)

1. Collegare un cavo RCA all'ingresso ausiliario. Collegare l'altra estremità del cavo RCA all'uscita audio di un lettore DVD, impianto stereo, console di videogiochi o televisione.
2. Premere il pulsante di accensione per accendere l'unità.
3. Premere il pulsante SOURCE per selezionare la modalità di ingresso ausiliario (Aux In).
4. Usare i controlli sul dispositivo collegato per riprodurre l'audio attraverso l'unità.

Funzionamento della presa USB/SD

1. Collegare un supporto USB o una scheda SD alla porta USB o SD.
2. Premere il pulsante SOURCE per selezionare la modalità USB o SD; l'unità inizierà automaticamente la riproduzione. In caso contrario, premere ▶
3. Premere le avanzionare una traccia.
4. Premere VOL + / VOL - per regolare il livello del volume.

Nota:

*Apparecchi sensibili in prossimità della presa USB/SD potrebbero subire malfunzionamenti. Anche il segnale potrebbe subire malfunzionamenti.

Ricarica via USB

Sulla parte superiore dell'apparecchio è presente un caricabatteria USB per ricaricare piccoli dispositivi, ad esempio smartphone, che possono essere ricaricati tramite USB.

Potenza in uscita: 5 V/1 A max.

Ricarica wireless

Sulla parte superiore dell'apparecchio è presente una piattaforma per ricaricare piccoli dispositivi, ad esempio smartphone.

Posizionare il dispositivo al centro “”, e la ricarica inizierà automaticamente. In caso contrario, modificare la posizione del dispositivo.

* Il dispositivo deve essere compatibile con i caricabatteria wireless o la tecnologia Qi.

Modalità Bluetooth

Funzione BT

1. Premere il pulsante SOURCE per selezionare la modalità BT. Sul display apparirà "BT".
2. Attivare la funzione Bluetooth su un dispositivo compatibile. Tipicamente, i controlli Bluetooth sono situati nel menu strumenti o impostazioni (consultare il manuale del dispositivo).
3. Attivare la connettività Bluetooth e rendere il proprio dispositivo "visibile".
4. Selezionare "aggiungere un nuovo dispositivo Bluetooth" o "impostare il dispositivo Bluetooth". Verrà avviata la ricerca. Quando sul proprio dispositivo appare "DS120ICD", selezionarlo. Se il dispositivo richiede una password, inserire 0000. Se il tentativo di abbinamento fallisce, ricominciare la procedura di abbinamento (passaggi precedenti).
5. Dopo l'abbinamento verrà emesso un segnale acustico.
6. Accertarsi che il collegamento Bluetooth tra l'apparecchio e il dispositivo Bluetooth sia attivo.
7. Premere il pulsante ▶ per interrompere la riproduzione. Premere nuovamente il pulsante per riavviare la riproduzione; premere il pulsante ▶ per passare alla traccia successiva e il pulsante ▶ per passare alla traccia precedente.

Nota: la distanza di collegamento massima è pari a 10 metri. Posizionare l'altoparlante Bluetooth il più vicino possibile al dispositivo per evitare interferenze.

Specifiche tecniche

Alimentazione elettrica: 230 V\~ 50 Hz

Consumo max.: 20 W

Sensibilità in ingresso: LINE IN 775 MV

Impedenza altoparlante: 4 ohm

S/N (A): 86 db

THD (1 kHz, 1 W): 0,5%

Risposta in frequenza: 100 Hz - 20 KHz

Banda di frequenza Bluetooth: 2402-2480 MHz

Frequenza FM: 88,8-108,00 MHz

Uscita totale audio: 5 W X2

INFORMAZIONI SUI DISCHI

	ManeggioNon toccare la parte inferiore dei dischi.Tenere i dischi dai bordi per evitare di lasciare impronte sulla superficie.Polvere, impronte o graffi possono causare malfunzionamenti.Non applicare etichette o nastro adesivo sui dischi.
	ConservazioneRiporre i dischi nella relativa custodia dopo l'uso.Non esporre i dischi alla luce diretta del sole o a fonti di calore. No lasciare i dischi all'interno di un'auto parcheggiata completamente al sole.
	PuliziaUtilizzare un panno pulito, morbido e che non lascia pelucchi per pulire i dischi, eseguire la pulizia partendo dal centro e procedere verso l'esterno seguendo una linea retta. Non utilizzare solventi come benzina, diluenti, detergenti disponibili sul mercato o spray antistatici per vinili.

Nota:

• Non gettare gli apparecchi elettrici ed elettronici tra i rifiuti indifferenziati.

a) Depositare gli apparecchi presso un apposito punto di raccolta.

b) Alcuni componenti contenuti in questi apparecchi possono essere pericolosi per la salute e per l'ambiente.

• Per risparmiare energia, quando l'unità non emette uscita audio per un certo periodo di tempo, l'unità passa automaticamente in modalità stand-by. Può essere riaccesa utilizzando il selettore di alimentazione.
• Se il proprio telefono cellulare riceve una chiamata mentre è collegato a DS120ICD, la riproduzione musicale si interromperà durante la chiamata e riprenderà al termine della chiamata (a seconda dello smartphone, la riproduzione potrebbe non riprendere al termine della chiamata).
• Il marchio, il logo e la parola Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e l'uso di tali marchi da parte di Bigben Interactive è sotto licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.
• Con la presente, Bigben Interactive SA dichiara che l'apparecchio DS120ICD è conforme ai requisiti essenziali della direttiva 1999/5/CE del Parlamento europeo e del Consiglio del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità.
• THOMSON è un marchio registrato di TECHNICOLOR SA o dei suoi affiliati, utilizzato su licenza da Bigben Interactive.
• È possibile trovare informazioni sull'etichetta situata sulla parte posteriore dell'unità.

Il sottoscritto, Bigben Interactive dichiara che l'apparecchiatura radioelettrica del tipo DS120ICD è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet seguente: www.bigben.fr/support. Per scaricare la dichiarazione di conformità integrale, visitare il nostro sito web

e la sezione "declaration of conformity" (dichiarazione di conformità).

Fabbricato da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90.414

59.814 LESQUIN Cedex - Francia

www.bigben.eu

Prodotto in Cina

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE
