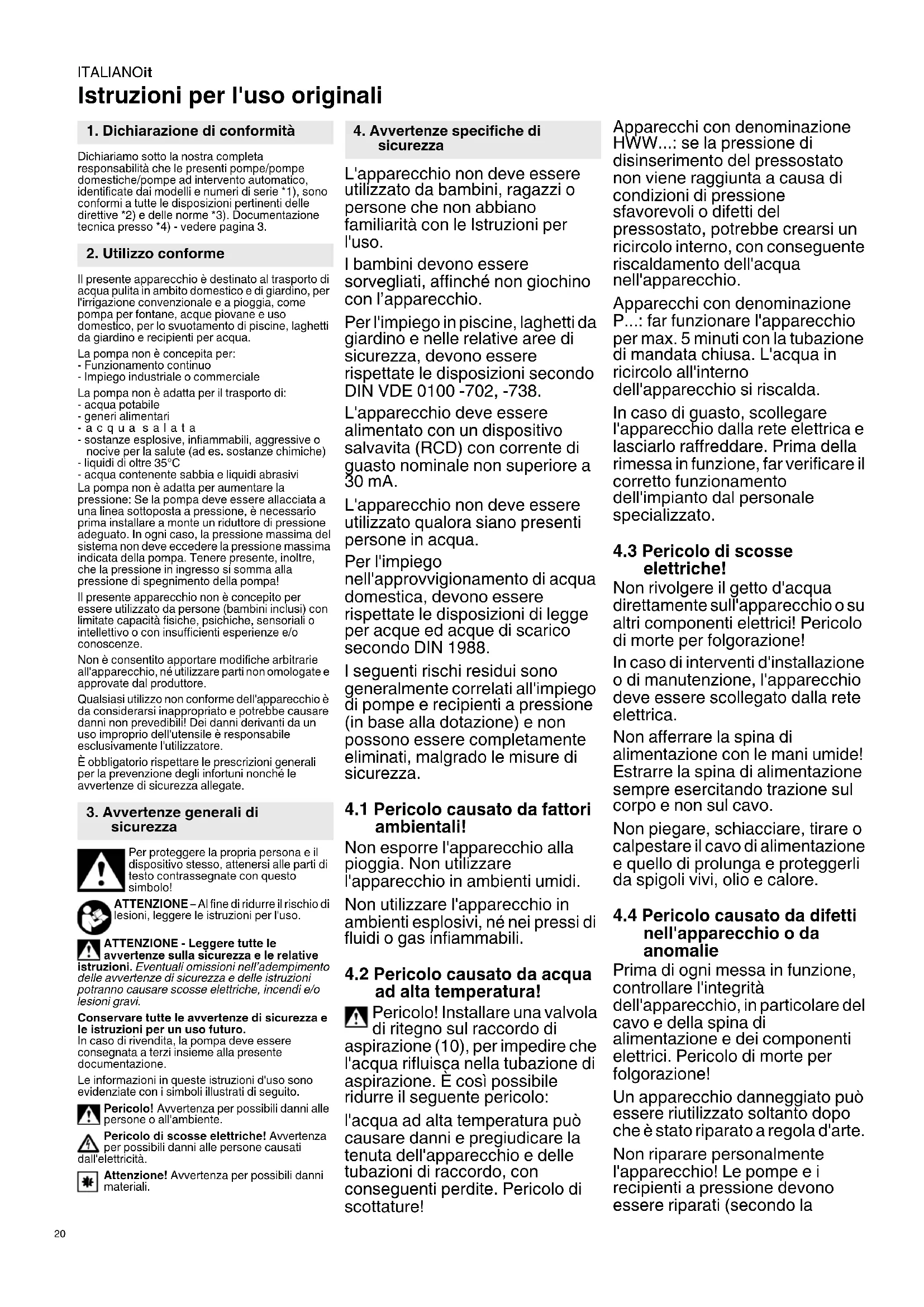

MANUALE UTENTE P 6000 Inox METABO

Istruzioni per l'uso originali Dichiariamo sotto la nostra completa responsabilità che le presenti pompe/pompe domestiche/pompe ad intervento automatico, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. Il presente apparecchio è destinato al trasporto di acqua pulita in ambito domestico e di giardino, per l'irrigazione convenzionale e a pioggia, come pompa per fontane, acque piovane e uso domestico, per lo svuotamento di piscine, laghetti da giardino e recipienti per acqua. La pompa non è concepita per: - Funzionamento continuo - Impiego industriale o commerciale La pompa non è adatta per il trasporto di: - acqua potabile - generi alimentari -acqua salata - sostanze esplosive, infiammabili, aggressive o nocive per la salute (ad es. sostanze chimiche) - liquidi di oltre 35°C - acqua contenente sabbia e liquidi abrasivi La pompa non è adatta per aumentare la pressione: Se la pompa deve essere allacciata a una linea sottoposta a pressione, è necessario prima installare a monte un riduttore di pressione adeguato. In ogni caso, la pressione massima del sistema non deve eccedere la pressione massima indicata della pompa. Tenere presente, inoltre, che la pressione in ingresso si somma alla pressione di spegnimento della pompa! Il presente apparecchio non è concepito per essere utilizzato da persone (bambini inclusi) con limitate capacità fisiche, psichiche, sensoriali o intellettivo o con insufficienti esperienze e/o conoscenze. Non è consentito apportare modifiche arbitrarie all'apparecchio, né utilizzare parti non omologate e approvate dal produttore. Qualsiasi utilizzo non conforme dell'apparecchio è da considerarsi inappropriato e potrebbe causare danni non prevedibili! Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e il dispositivo stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni, leggere le istruzioni per l'uso. ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. In caso di rivendita, la pompa deve essere consegnata a terzi insieme alla presente documentazione. Le informazioni in queste istruzioni d'uso sono evidenziate con i simboli illustrati di seguito. Pericolo! Avvertenza per possibili danni alle persone o all'ambiente. Pericolo di scosse elettriche! Avvertenza per possibili danni alle persone causati dall'elettricità. Attenzione! Avvertenza per possibili danni materiali. L'apparecchio non deve essere utilizzato da bambini, ragazzi o persone che non abbiano familiarità con le Istruzioni per l'uso. I bambini devono essere sorvegliati, affinché non giochino con l’apparecchio. Per l'impiego in piscine, laghetti da giardino e nelle relative aree di sicurezza, devono essere rispettate le disposizioni secondo DIN VDE 0100 -702, -738. L'apparecchio deve essere alimentato con un dispositivo salvavita (RCD) con corrente di guasto nominale non superiore a 30 mA. L'apparecchio non deve essere utilizzato qualora siano presenti persone in acqua. Per l'impiego nell'approvvigionamento di acqua domestica, devono essere rispettate le disposizioni di legge per acque ed acque di scarico secondo DIN 1988. I seguenti rischi residui sono generalmente correlati all'impiego di pompe e recipienti a pressione (in base alla dotazione) e non possono essere completamente eliminati, malgrado le misure di sicurezza.

4.1 Pericolo causato da fattori

ambientali! Non esporre l'apparecchio alla pioggia. Non utilizzare l'apparecchio in ambienti umidi. Non utilizzare l'apparecchio in ambienti esplosivi, né nei pressi di fluidi o gas infiammabili.

4.2 Pericolo causato da acqua

ad alta temperatura! Pericolo! Installare una valvola di ritegno sul raccordo di aspirazione (10), per impedire che l'acqua rifluisca nella tubazione di aspirazione. È così possibile ridurre il seguente pericolo: l'acqua ad alta temperatura può causare danni e pregiudicare la tenuta dell'apparecchio e delle tubazioni di raccordo, con conseguenti perdite. Pericolo di scottature! Apparecchi con denominazione HWW...: se la pressione di disinserimento del pressostato non viene raggiunta a causa di condizioni di pressione sfavorevoli o difetti del pressostato, potrebbe crearsi un ricircolo interno, con conseguente riscaldamento dell'acqua nell'apparecchio. Apparecchi con denominazione P...: far funzionare l'apparecchio per max. 5 minuti con la tubazione di mandata chiusa. L'acqua in ricircolo all'interno dell'apparecchio si riscalda. In caso di guasto, scollegare l'apparecchio dalla rete elettrica e lasciarlo raffreddare. Prima della rimessa in funzione, far verificare il corretto funzionamento dell'impianto dal personale specializzato.

4.3 Pericolo di scosse

elettriche! Non rivolgere il getto d'acqua direttamente sull'apparecchio o su altri componenti elettrici! Pericolo di morte per folgorazione! In caso di interventi d'installazione o di manutenzione, l'apparecchio deve essere scollegato dalla rete elettrica. Non afferrare la spina di alimentazione con le mani umide! Estrarre la spina di alimentazione sempre esercitando trazione sul corpo e non sul cavo. Non piegare, schiacciare, tirare o calpestare il cavo di alimentazione e quello di prolunga e proteggerli da spigoli vivi, olio e calore.

4.4 Pericolo causato da difetti

nell'apparecchio o da anomalie Prima di ogni messa in funzione, controllare l'integrità dell'apparecchio, in particolare del cavo e della spina di alimentazione e dei componenti elettrici. Pericolo di morte per folgorazione! Un apparecchio danneggiato può essere riutilizzato soltanto dopo che è stato riparato a regola d'arte. Non riparare personalmente l'apparecchio! Le pompe e i recipienti a pressione devono essere riparati (secondo la

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

dotazione) esclusivamente da personale specializzato. Attenzione! Al fine di evitare danni causati dall'acqua, come l'allagamento di ambienti, causati da anomalie o guasti all'apparecchio: - Pianificare misure di sicurezza adeguate, ad es. un dispositivo di allarme o una vasca di raccolta con monitoraggio. Il produttore non si assume alcuna responsabilità per danni causati da: - Impiego non conforme dell'apparecchio. - Sovraccarico dell'apparecchio in seguito a funzionamento continuo. - Mancata protezione antigelo dell'apparecchio durante l'esercizio e la conservazione. - Modifiche arbitrarie apportate all'apparecchio. Le riparazioni dei dispositivi elettrici sono riservare agli elettricisti specializzati! - Utilizzo di ricambi non omologati e approvati dal produttore. - Utilizzo di materiale d'installazione (raccorderie, tubazioni di raccordo ecc.) non idoneo. Materiale d'installazione adatto: - Resistente alla pressione (almeno 10 bar) - Resistente al calore (almeno 100 °C) Se si utilizzano attacchi girevoli universali (attacchi a baionetta), impiegare esclusivamente versioni con anello di fissaggio supplementare, al fine di garantire una tenuta perfetta. Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli apparecchi. 1LED (errore) * 2 LED (On, Standby, Info) * 3 Tasto (On, Off, ev. "Modalità A", Reset) * 4Campo di comando * 5Pompa 6 Recipiente a pressione ("cisterna") * 7 Valvola pneumatica per pressione di preriempimento * 8 Tappo filettato di scarico acqua 9 Manometro (pressione acqua) * 10 Raccordo di aspirazione 11 Tappo filettato di immissione acqua 12 Raccordo di mandata 13 Chiave * 14 Coperchio * 15 Unità di filtrazione * 16 Recipiente * 17 Filtro * 18 Valvola di ritegno *

• in base alla dotazione

Il dispositivo deve essere collocato in posizione orizzontale in un ambiente asciutto (umidità dell'aria max. 80 %), ben ventilato e protetto dalle intemperie. Garantire una posizione sicura, salda e in piano anche nel caso in cui il dispositivo abbia il massimo riempimento di acqua. Le feritoie di ventilazione non devono essere coperte né aspirare lo sporco. La distanza minima da pareti e altri oggetti deve essere di 5 cm. Proteggere dal gelo - vedere il capitolo 8.3. Al fine di evitare vibrazioni, l'apparecchio non deve essere avvitato, bensì installato su un supporto elastico. Se utilizzato in piscine e laghetti da giardino, l'apparecchio deve essere installato in modo da prevenire l'invasamento e le cadute al suo interno. Andranno altresì rispettati eventuali ulteriori requisiti di legge.

6.2 Collegamento della tubazione di

aspirazione Attenzione! La tubazione di aspirazione deve essere montata in modo da non esercitare sollecitazioni o tensioni meccaniche sulla pompa. Attenzione! Utilizzare un filtro di aspirazione per proteggere la pompa da sabbia e sporco. Attenzione! Per evitare che, a pompa disinserita, l'acqua defluisca, è indispensabile una valvola di ritegno. Si raccomanda di installare valvole di ritegno sull'apertura di aspirazione del tubo flessibile di aspirazione e sul raccordo di aspirazione (10) della pompa. Su alcuni modelli, in quel punto è già installata una valvola di ritegno (vedere il capitolo 13. Dati tecnici). Ermetizzare tutti i raccordi a vite con nastro di tenuta per filetti (circa 10-15 avvolgimenti nel senso del filetto). Eventuali perdite causeranno aspirazioni d'aria, riducendo o impedendo l'aspirazione dell'acqua. La tubazione di aspirazione deve avere diametro interno pari ad almeno 1" (25 mm) e deve essere resistente alle piegature e al vuoto. La tubazione di aspirazione deve essere mantenuta il più corta possibile: la portata, infatti, si riduce all'aumentare della sua lunghezza. La tubazione di aspirazione deve ascendere in modo costante verso la pompa, in modo da evitare inclusioni d'aria. Deve essere garantito un adeguato afflusso d'acqua e l'estremità della tubazione di aspirazione deve sempre trovarsi all'interno dell'acqua. Accertarsi che la tubazione di aspirazione non si trovi sul pavimento, onde evitare l'aspirazione della sabbia o dello sporco. A tale scopo si può ricorrere ad es. al prelievo con sferette galleggianti disponibili come accessori.

6.3 Collegamento della tubazione di

mandata Per ridurre le perdite di attrito è opportuno che la tubazione di mandata abbia un diametro interno minimo di 1" (25 mm). Se si ricorre a diametri più piccoli, ad es. 1/2", si possono avere problemi nell'impiego a causa di uno sfiato insufficiente. Attenzione! La tubazione di mandata deve essere montata in modo da non esercitare sollecitazioni o tensioni meccaniche sulla pompa. Nota: HWWI..., HWAI... (pompe con filtro integrato): riempire la pompa prima di collegarla (capitolo 6.7). Ermetizzare tutti i raccordi a vite con nastro di tenuta per filetti, per evitare perdite d'acqua (circa 10-15 avvolgimenti nel senso del filetto). Tutte le parti della tubazione di mandata devono essere resistenti alla pressione e montate a regola d'arte. Pericolo! Qualora si utilizzino parti non resistenti alla pressione o in caso di montaggio non conforme, la tubazione di mandata potrebbe esplodere durante il funzionamento. La fuoriuscita di fluido ad alta pressione potrebbe causare lesioni.

6.4 Collegamento ad una rete di tubazioni

Al fine di evitare vibrazioni e rumori, l'apparecchio deve essere collegato alla rete di tubazioni mediante tubi flessibili. Si consiglia di disporre i tubi installati fissi con una pendenza ascendente in corrispondenza dei primi 2 metri per assicurare il massimo sfiato possibile.

6.5 Collegamento alla rete

Pericolo di scosse elettriche! Non utilizzare l'apparecchio in ambienti umidi e usarlo solo in presenza delle seguenti condizioni: - Il collegamento va effettuato esclusivamente con prese con contatto di terra, installate, collegate a terra e verificate a regola d'arte. - Tensione di rete, frequenza di rete e fusibile devono essere conformi ai dati tecnici. - L'apparecchio deve essere alimentato con un dispositivo salvavita (RCD) con corrente di guasto nominale non superiore a 30 mA. - I collegamenti elettrici non devono trovarsi in acqua e vanno posati in una zona protetta dagli invasamenti. In caso di impiego all'aperto, essi devono essere protetti dagli spruzzi d'acqua. - I cavi di prolunga devono presentare fili di sezione adeguata. I tamburi di cavi devono essere svolti completamente. - Attenersi alle prescrizioni d'installazione nazionali.

6.6 Impostare la pressione di

preriempimento (solo HWW..., HWWI...) Prima della messa in funzione, regolare la pressione di preriempimento. Vedere il capitolo 9.4.

6.7 Riempimento e aspirazione della pompa

Attenzione! Ad ogni nuovo collegamento, oppure in caso di perdita d'acqua o aspirazione d'aria, la pompa deve essere riempita con acqua. Un impiego senza riempimento di acqua causa danni irreparabili alla pompa! Per garantire un funzionamento regolare, si raccomanda di prelevare una quantità sufficiente di acqua alla prima messa in funzione, in modo da sfiatare completamente il sistema. Nota: HWWI..., HWAI... (pompe con filtro integrato): per il riempimento è necessario rimuovere il filtro e riempire la pompa dal raccordo di mandata (12). - Svitare il tappo filettato di immissione acqua (11) con la relativa guarnizione. - Versare lentamente all'interno acqua pulita fino a riempire la pompa. - Riavvitare il tappo filettato di immissione acqua (11) con la relativa guarnizione. - Aprire la tubazione di mandata (aprendo il rubinetto dell'acqua o l'ugello spruzzatore), affinché durante l'aspirazione non possa fuoriuscire aria. - Accendere l'apparecchio (vedere il capitolo 7.). - Se fuoriesce acqua in modo uniforme, l'apparecchio è pronto per l'uso. Nota: non è necessario riempire la tubazione di aspirazione, essendo la pompa di tipo autoaspirante. A seconda della lunghezza e del diametro della tubazione, il raggiungimento della pressione potrebbe richiedere un certo tempo. Se si desidera ridurre il tempo di aspirazione, installare una valvola di ritegno sull'apertura di

6. Messa in funzioneITALIANOit

aspirazione del tubo flessibile di aspirazione e riempire anche la tubazione di aspirazione. Attenzione! La pompa e la tubazione di aspirazione devono essere collegate e riempite (vedere il capitolo 6.). Attenzione! La pompa non deve funzionare a secco. Deve sempre essere presente una sufficiente quantità di liquido (acqua). Se la pompa viene bloccata da corpi estranei oppure se il motore si surriscalda, un circuito di protezione disinserisce il motore.

7.1 Funzioni elettroniche

Disattivazione pompa con tubazione di mandata chiusa (standby): HWW..., HWA..., HWWI..., HWAI...: se si chiude la tubazione di mandata mentre la pompa è in funzione (rubinetto dell'acqua e/o spruzzatore), dopo un tempo di post-funzionamento, la pompa passa in modalità standby. L'elettronica verifica innanzitutto se scorre acqua attraverso la pompa; se non viene rilevato alcun flusso d'acqua, il LED (2) lampeggia in verde per 40 o 70 secondi (a seconda del modello). Infine, il motore della pompa si spegne, la pompa si trova in modalità standby e il LED (2) lampeggia lentamente in verde. All'apertura della tubazione di mandata, la pompa si avvia automaticamente. P 6000 Inox: in assenza di un flusso d'acqua, il LED (2) verde lampeggia lentamente per 20 secondi e poi rapidamente per altri 5 secondi. Quindi il motore della pompa si spegne e il LED (2) s'illumina di rosso. Dispositivo di sicurezza contro il funzionamento a secco: se dopo 20 secondi la pompa non riesce a trasportare acqua, il LED (2) rosso inizia a lampeggiare lentamente. Dopo altri 100 secondi senza trasporto d'acqua, il motore della pompa si arresta per 5 secondi (il LED (2) lampeggia rapidamente rosso+verde), dopo di che tenta di trasportare acqua per altri 3 cicli. Se ciononostante manca ancora l'acqua, la pompa si arresta e il LED (1) rosso s'illumina costantemente. Per rimettere in funzione la pompa: premere il tasto ON/OFF (3). Protezione contro il riavvio accidentale Il dispositivo dispone di una protezione contro il riavvio accidentale impostato in fabbrica, che impedisce il riavvio involontario della pompa in caso di guasto o interruzione di corrente. Dopo un'interruzione di corrente, la pompa non riparte da sola, ma deve essere rimessa in funzione con il tasto ON/OFF (3). Nota: non è possibile utilizzare centraline per impianti di irrigazione o alimentatori elettronici (timer, Hydromat), se la protezione contro il riavvio accidentale è attivata. La protezione contro il riavvio accidentale può essere disattivata su tutti i dispositivi (con sistema elettronico), modificando la modalità operativa. Cambio di modalità operativa/uso di alimentatori elettronici Inserire la spina di alimentazione e tenere premuto il tasto (3) per oltre 3 secondi. Il LED (2) passa da verde a blu. Ora è possibile cambiare spostare la spina della pompa e collegare l'alimentatore elettronico. Per tornare al "funzionamento normale": inserire la spina di alimentazione e tenere premuto il tasto (3) per oltre 3 secondi. Il LED (2) passa da blu a verde. In "Modalità A" è possibile accedere e spegnere la pompa con il tasto (3). Anche la sicurezza contro il funzionamento a secco è garantita come nel funzionamento normale.

7.2 Impiego dell'apparecchio

Pompa per giardino (denominazione apparecchio P...) Principio di funzionamento: l'apparecchio funziona finché è acceso.

1. Inserire la spina di alimentazione.

2. Riempire la pompa all'occorrenza - capitolo 6.7

3. Accendere l'apparecchio:

Per l'accensione premere brevemente il tasto (3) (ON/OFF) e il LED s'illumina di verde (in "Modalità A": blu).

4. Aprire la tubazione di mandata (aprendo il

rubinetto dell'acqua o lo spruzzatore).

5. Verificare che l'acqua fuoriesca!

6. Concluse le operazioni, spegnere

l'apparecchio: Per spegnere premere brevemente il tasto (3) (ON/OFF). Se non si procede come illustrato, la pompa segnala un guasto e il LED s'illumina di rosso, capitolo 7.1. Se la pompa è attivata da un adattatore (ad es. Hydromat, temporizzatore), è necessario passare in "Modalità A", capitolo 7.1. Pompa ad intervento automatico (denominazione apparecchio HWA..., HWAI...) Principio di funzionamento: l'apparecchio si accende quando il prelievo d'acqua fa scendere la pressione al di sotto della pressione di inserimento e si spegne quando viene raggiunta la pressione di disinserimento.

1. Inserire la spina di alimentazione.

2. Riempire la pompa all'occorrenza - capitolo 6.7

3. Accendere l'apparecchio:

per l'accensione premere brevemente il tasto (3) (ON/OFF) e il LED s'illumina di verde (in "Modalità A": blu).

4. Aprire la tubazione di mandata (aprendo il

rubinetto dell'acqua o lo spruzzatore).

5. Verificare che l'acqua fuoriesca! Ora

l'apparecchio è pronto per l'uso.

6. L'apparecchio si attiva e si disattiva, secondo le

necessità. (Vedere il capitolo 7.1.) Pompa domestica (denominazione apparecchio HWW..., HWWI...) Principio di funzionamento: l'apparecchio si accende quando il prelievo d'acqua fa scendere la pressione al di sotto della pressione di inserimento e si spegne quando viene raggiunta la pressione di disinserimento. La cisterna contiene un soffietto in gomma, che in fabbrica viene messo sotto pressione ("pressione di preriempimento"), consentendo così il prelievo di piccole quantità d'acqua senza che la pompa debba avviarsi.

1. Inserire la spina di alimentazione.

2. Riempire la pompa all'occorrenza - capitolo 6.7

3. Accendere l'apparecchio:

Per l'accensione premere brevemente il tasto (3) (ON/OFF) e il LED s'illumina di verde (in "Modalità A": blu).

4. Aprire la tubazione di mandata (aprendo il

rubinetto dell'acqua o lo spruzzatore).

5. Verificare che l'acqua fuoriesca! Ora

l'apparecchio è pronto per l'uso.

6. L'apparecchio si attiva e si disattiva, secondo le

necessità. (Vedere il capitolo 7.1.) Pericolo! Prima di qualsiasi intervento sul dispositivo: - Estrarre la spina di alimentazione dalla presa. - Accertarsi che l'apparecchio e gli accessori collegati siano depressurizzati. - Gli interventi di manutenzione o di riparazione più complessi di quelli qui descritti, sono riservati ai tecnici specializzati.

8.1 Manutenzione ordinaria

- Controllare che apparecchio e accessori, in particolare le parti elettriche e sotto pressione, non siano danneggiati e all'occorrenza farli riparare. - Controllare che le tubazioni di aspirazione e di mandata siano perfettamente a tenuta. - Se la portata diminuisce, pulire il filtro di aspirazione e l'elemento filtrante (se presenti) e all'occorrenza sostituirli. - Controllare la pressione di preriempimento della cisterna (6) (secondo la dotazione) e all'occorrenza aumentarla (vedere il capitolo 9.4 Aumento della pressione di preriempimento).

8.2 Pulizia del filtro di aspirazione (secondo

1. Svitare il coperchio (14) (ev. con l'ausilio della

2. Estrarre l'unità di filtrazione (15) verso l'alto, in

3. Smontaggio dell'unità di filtrazione: tenere

fermo il recipiente (16), girare il filtro (17) in senso orario e staccarlo dal recipiente (chiusura a baionetta).

4. Pulire il recipiente (16) tenendolo sotto l'acqua

corrente e pulire il filtro (17) con una spazzola morbida.

5. Assemblare nuovamente nella sequenza

inversa. Assicurarsi che l'unità di filtrazione (15) sia bene inserita fino all'arresto.

8.3 In caso di rischio di gelo

Attenzione! Il gelo (< 4 °C) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costantemente acqua! - Se esiste il pericolo di gelo, smontare l'apparecchio e gli accessori e conservarli proteggendoli dal gelo (vedere il paragrafo successivo).

8.4 Smontaggio e conservazione

dell'apparecchio - Spegnere il dispositivo. Estrarre la spina di alimentazione dalla presa. - Aprire la tubazione di mandata (aprendo il rubinetto dell'acqua o lo spruzzatore) e lasciar defluire completamente l'acqua. - Svuotare completamente la pompa (5) e la cisterna (6); a tale scopo: - Svitare il tappo filettato di scarico acqua (8). -Smontare le tubazioni di aspirazione e di mandata dall'apparecchio. - Conservare l'apparecchio in un ambiente protetto dal gelo (min. 5 °C).

Pericolo! - Prima di qualsiasi intervento sul dispositivo: - Estrarre la spina di alimentazione dalla presa. - Accertarsi che l'apparecchio e gli accessori collegati siano depressurizzati.

9.1 La pompa non funziona

• Tensione di rete assente. - Controllare interruttore ON/OFF, cavo, spina, presa e fusibile.

• Tensione di rete troppo bassa. - Utilizzare cavi di prolunga con fili di sezione adeguata.

• È scattato il dispositivo di sicurezza contro il funzionamento a secco - il LED rosso è acceso. - Accertarsi che sia presente acqua a sufficienza. - Per la riaccensione premere brevemente il tasto (3) (ON/OFF)

• P 6000 Inox: disattivazione di sicurezza in caso di tubazione di mandata chiusa - il LED rosso è acceso - Aprire la tubazione di mandata - Per la riaccensione premere brevemente il tasto (3) (ON/OFF)

• Il motore si surriscalda, scatta il salvamotore. - Una volta raffreddato, l'apparecchio si riaccende automaticamente. - Provvedere ad una ventilazione adeguata e mantenere libere le feritoie di ventilazione. - Attenersi alla temperatura di afflusso massima.

• Il motore emette un ronzio senza avviarsi. - Riparazione necessaria, vedi capitolo 11.

• Pompa ostruita o difettosa. - Smontare interamente la pompa e pulirla. Pulire il diffusore e all'occorrenza sostituirlo. Pulire la girante e all'occorrenza sostituirla. Vedere il capitolo 11.

• Pressione tubazione / pressione in ingresso superiore alla pressione di inserimento della pompa. - Installare un riduttore di pressione a monte, vedi capitolo 2.

9.2 La pompa non aspira correttamente o è

• Carenza d'acqua, dispositivo di sicurezza contro il funzionamento a secco attivo. Il LED rosso lampeggia, il LED verde s'illumina, vedere il capitolo 7.1 - Accertarsi che sia presente acqua a sufficienza.

• La pompa è riempita con una quantità d'acqua insufficiente. - Vedere il capitolo 6.7.

• Tubazione di aspirazione non a tenuta. - Ermetizzare la tubazione di aspirazione e serrare i raccordi a vite.

• Altezza di aspirazione eccessiva. - Attenersi all'altezza di aspirazione massima. - Inserire una valvola di ritegno e riempire con acqua la tubazione di aspirazione.

• Filtro di aspirazione (accessorio) ostruito. - Pulire e all'occorrenza sostituire.

• Valvola di ritegno (accessorio) bloccata. - Pulire e all'occorrenza sostituire.

• Fuoriuscita d'acqua fra motore e pompa; guarnizione ad anello scorrevole non a tenuta (nelle guarnizioni ad anello scorrevole, una lieve fuoriuscita d'acqua – max. ca. 30 gocce al giorno - è normale). - Sostituire la guarnizione ad anello scorrevole. Vedere il capitolo 11..

• Pompa ostruita o difettosa. - Vedere il capitolo 9.1.

9.3 La pressione è troppo bassa o la pompa

funziona in continuo (si spegne e si accende costantemente):

• Tubazione di aspirazione non a tenuta oppure altezza di aspirazione eccessiva. - Vedere il capitolo 9.2.

• Pompa ostruita o difettosa. - Vedere il capitolo 9.1.

• HWW...: pressostato mal regolato. - Leggere sul manometro (9) la pressione di inserimento e disinserimento e controllare i valori (vedere il capitolo 13 Dati tecnici). Se sono necessarie eventuali modifiche, rivolgersi al Servizio Assistenza Clienti Metabo. Vedere il capitolo 11..

• HWW...: la pompa si avvia già dopo un piccolo prelievo d'acqua (ca. 0,5 l). - Controllare se la pressione di preriempimento nella cisterna è troppo bassa. All'occorrenza, aumentarla. Vedere il capitolo 9.4.

• HWA..., HWAI...: la pompa si accende e si spegne continuamente per flusso d'acqua insufficiente (inferiore a 60 l/h). - Se il prelievo è scarso, occorre utilizzare un recipiente di compensazione (serbatoio). - Le pompe domestiche (HWW..., HWWI...) sono adatte al prelievo di piccole quantità d'acqua.

• HWW...: l'acqua fuoriesce dalla valvola pneumatica. - Soffietto in gomma nella cisterna non a tenuta; sostituire. Vedere il capitolo 11..

• Il LED (2) s'illumina di blu. - La "Modalità A" è attiva. Vedere il capitolo 7.1.

9.4 Aumentare la pressione di

preriempimento (solo per HWW...) Se, con l'andare del tempo, la pompa si avvia già dopo un piccolo prelievo d'acqua (ca. 0,5 l), occorre ripristinare la pressione di preriempimento nella cisterna. Nota: la pressione di preriempimento della cisterna (aria compressa) non può essere letta sul manometro (pressione dell'acqua) (9).

1. Estrarre la spina di alimentazione dalla presa.

2. Aprire la tubazione di mandata (aprendo il

rubinetto dell'acqua o lo spruzzatore) e lasciar defluire completamente l'acqua.

3. Svitare la calotta in gomma sul lato frontale

della cisterna; sul retro della stessa si trova la valvola pneumatica.

4. Applicare una pompa pneumatica oppure un

tubo flessibile per compressori, con un raccordo di tipo "valvola per pneumatici" ed applicare un manometro sulla valvola pneumatica.

5. Effettuare un pompaggio alla pressione di

preriempimento prevista (1,5 bar, vedere il capitolo 13. Dati tecnici).

6. Ricollegare l'apparecchio e controllarne il

Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Pericolo! Le riparazioni del presente apparecchio sono riservate agli elettricisti specializzati! Nel caso di dispositivi Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Per la spedizione: svuotare completamente pompa e cisterna (capitolo 8.4). Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza. Solo per i Paesi UE: non smaltire gli elettroutensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. La curva caratteristica della pompa (diagramma a pagina 3) indica quale portata sia possibile raggiungere in base alla prevalenza (altezza di aspirazione 0,5 m e tubo flessibile di aspirazione da 1"). E =sistema elettronico/dispositivo di sicurezza contro il funzionamento a secco V =valvola di ritegno (18) integrata nel raccordo di aspirazione (10) della pompa K =cavo di collegamento alla rete U =tensione di rete f=frequenza

standby =consumo in standby I =corrente nominale C =condensatore d'esercizio n =regime nominale

p,max =pressione di trasporto max.

=pressostato: pressione di inserimento

=pressostato: pressione di disinserimento

h,max =altezza di aspirazione max.

=classe di protezione contro gli spruzzi d'acqua

=classe di protezione

=classe del materiale isolante

=materiale dell'alloggiamento pompa

=materiale dell'albero pompa

=materiale della girante pompa

=filettatura interna raccordo di aspirazione

=filettatura interna raccordo di mandata

p,1 =pressione di preriempimento cisterna A =dimensioni: lunghezza x larghezza x altezza m =peso (con cavo di alimentazione) ~ corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

WA(G) =livello di emissione sonora garantito secondo 2000/14/CE Indossare le protezioni acustiche!

12. Tutela dell'ambiente
