MANUALE UTENTE HCO9475TG SAMSUNG

CAPPA ASPIRANTE - Istruzioni per l'uso

Potenza di aspirazione (m3/h): 756

Voltaggio: 220 - 240V 50 / 60Hz

Assorbimento motore: 1x250W

Diametro uscita aria (mm): 150

Lampade: 2x20W

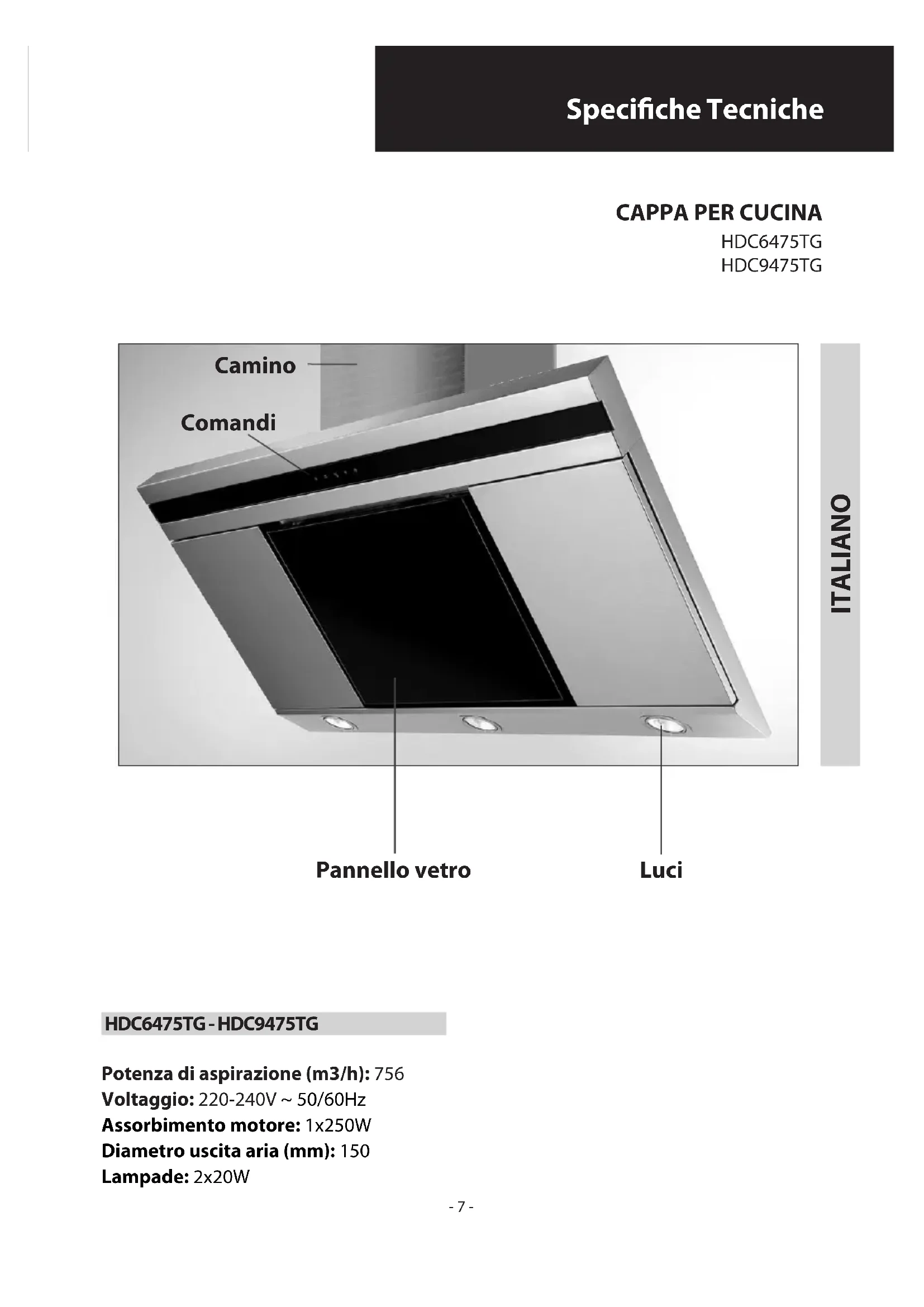

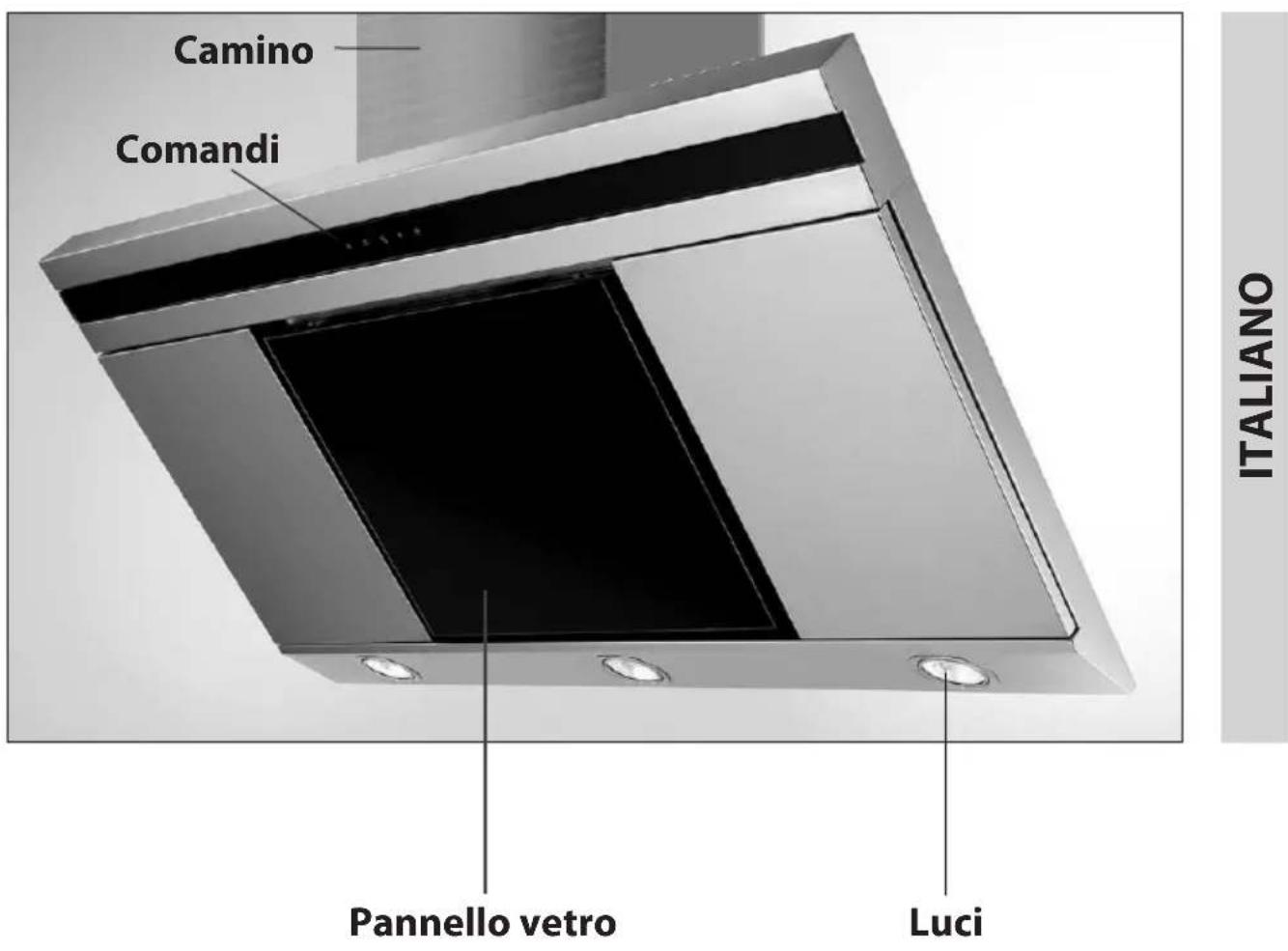

CAPPA PER CUCINA

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Potenza di aspirazione (m3/h): 756

Voltaggio: 220-240V ~ 50/60Hz

Assorbimento motore: 1x250W

Diametro uscita aria (mm): 150

Lampade: 2x20W

GENERALITA

Leggere attendamente il contentuto del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare il libretto per anni ulteriore consulatoria.L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e filtrante (riccio aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

Fare attenzione se funzionano contemporaneamente

una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focalore necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quando ad un'opportuna ventilazione del locale. Per l'evacuatione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quale della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.

• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

Attenzione!

In determinate circostanze gli elettrodomestici posso nessere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' Vietato cuocere cibi alla fiamma除去 la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente icibi fritti per evitare che I'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire

le potenziali consequence negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di un'accompagnamento indica che questo prodotto non devotesse. Il seere trattato come rifiuto domestico ma devese essere a consegnato presso l'idoneo punto di raccolta per il toggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

-L'apparecchio è costruito in classe II, perché nessun cavo devese essere collegato alla presa di terra.
La spina deve essere disponibile accessibile dopo l'installazione dell'apparecchio.
Nel caso in cui l'apparecchio sa provvisto di cavo sulla spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3mm , dimensionato al carico e rispondente alle norme vigenti.
- L'allaccio alla rete elettrica deve essere eseguito come segue:

MARRONE L linea

BLU = N neutrto

• Se il piano di cottura che si utilizza e elettrico, a gas o ad induzione, la distance minima fra quello e la parte più bassa della cappa deve essere di almeno 45cm.
  Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparetti alimentati da un'energia diversa da quella elettrica.

• Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro evacuationa aria.

• Si consiglia l'utilizzo di un tubo evacuationia aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire il filtro antigrasso B (Fig.5).
  Prima di effettuare questa operazione eseguire le seguenti fas in base al modello che si possiede:

MODELLO1

Togliere i 3 pannelli A come indicato in Fig.4a.

Tirare la maniglia B come indicato in Fig.5.

MODELLO2

Apire il pannello C come indicato in Fig.4b.

Tirare la maniglia B come indicato in Fig.5.

Fissaggio a parete

Tracciare il dato inferiore della cappa sul muro Fig.2A (tenendo conto della distance minima dal piano di cottura Fig.2B).

• Posizione are la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente.
• Segnare ed eseguire i fori di fissaggio (Fig.3).
• Fissare le 2 viti superiori Kswana avvitarle completeness et tasselli ad espansione (Fig.3).
• Posizione l'apparecchio al muro, allinarlo in posizione orizzontale e avvitare le viti K (Fig.6).
• A regolazione avvenuta fissare la cappa definitivement tramite le 2 viti C (Fig.7).
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).
• Nel caso in cui le viti e tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Installazione per modelli con camini estetici

Togliere la pellicola protettiva al camino indossando dei quanti e facendo attenzione a non rigarlo (Fig. 8A).

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo. Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.8 C). Successivement fissarla al soffitto in modo che sia in asse con la vostra cappatramite le viti A (Fig.8 C) e rispettoando la distance dal soffitto indicata in (Fig.8 B). Collegare, mediante un tubo flessibile L, la flangia C al foro evacuationa aria (Fig.8 D).

Inflare il camino superiore all'interno del camino inferiore. Sfilare il camino superiore fino alla staffa e fissarlotramite le viti F (Fig.8C).

- Versione filtrante

I filtri devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli adesso e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.10).

USO E MANUTENZIONE

• Si raccomanda diMETTERe in funzione l'apparecchio prima di procedere alla cottura di un qualsi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dell'aria viziata.
  Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
• Ilhetto antigrasso ha il compito di trattenere le particelle grasse in suspensione nell'aria, pertanto è soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenire il pericolo di eventuali incendi, al massimo agli 2 mesi è necessario lavare i filtri antigrasso, per i quali è possibile utilizzato anc che la lavastoviglie.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.
  In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.
• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina

e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso

• Pulire frequentlymente la cappa, sia internamente che esternamente, using an un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

- Sostituzione delle lampade alogene (Fig.9).

Per sostituire le lampade alogene Btogliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude.

Comandi (Fig.11):

Tasto A = accende/spegne le lui

Tasto B = accende/spegne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si insertisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità.

Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display deve visualizzare la lettera

"C" fissa fina a quando dopo 50 minuti il motore riparte per altri 10 minuti e cosi via. Per ritornare al funzionamento normale premere qualsiasi tasting tramme quello delle luci. Per disattivare la funzione premere il tasting E.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C

SIDECLINA OGNI RESPONSABILITA' PER EVENTUAL DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE
