KÄYTTÖOHJE HCO9475TG SAMSUNG

Käytöjannite: 220-240V ~ 50/60Hz

Moottorin teho: 1x250W

Poistoputken halkaisija (mm): 150

Valaisimet: 2x20W

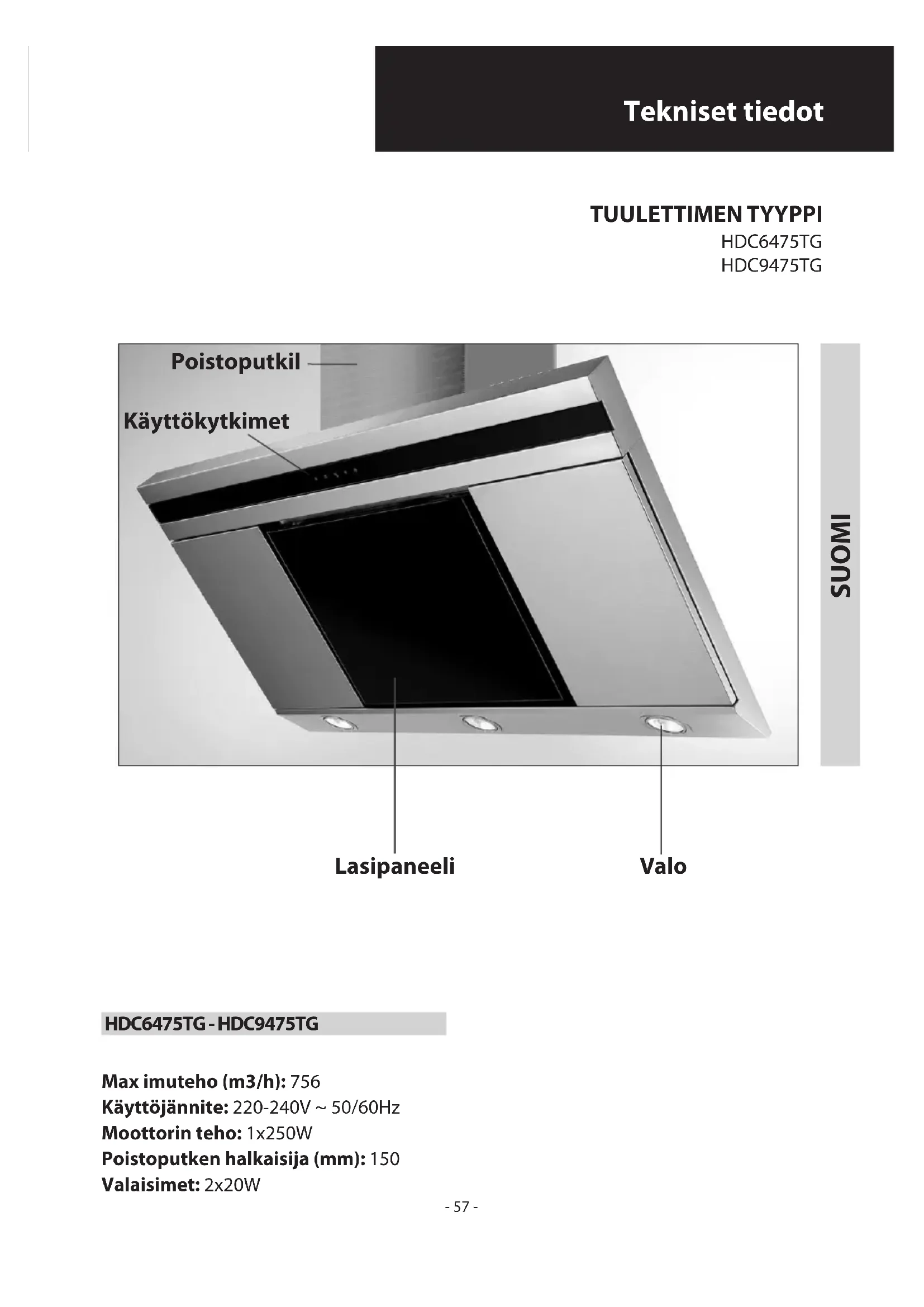

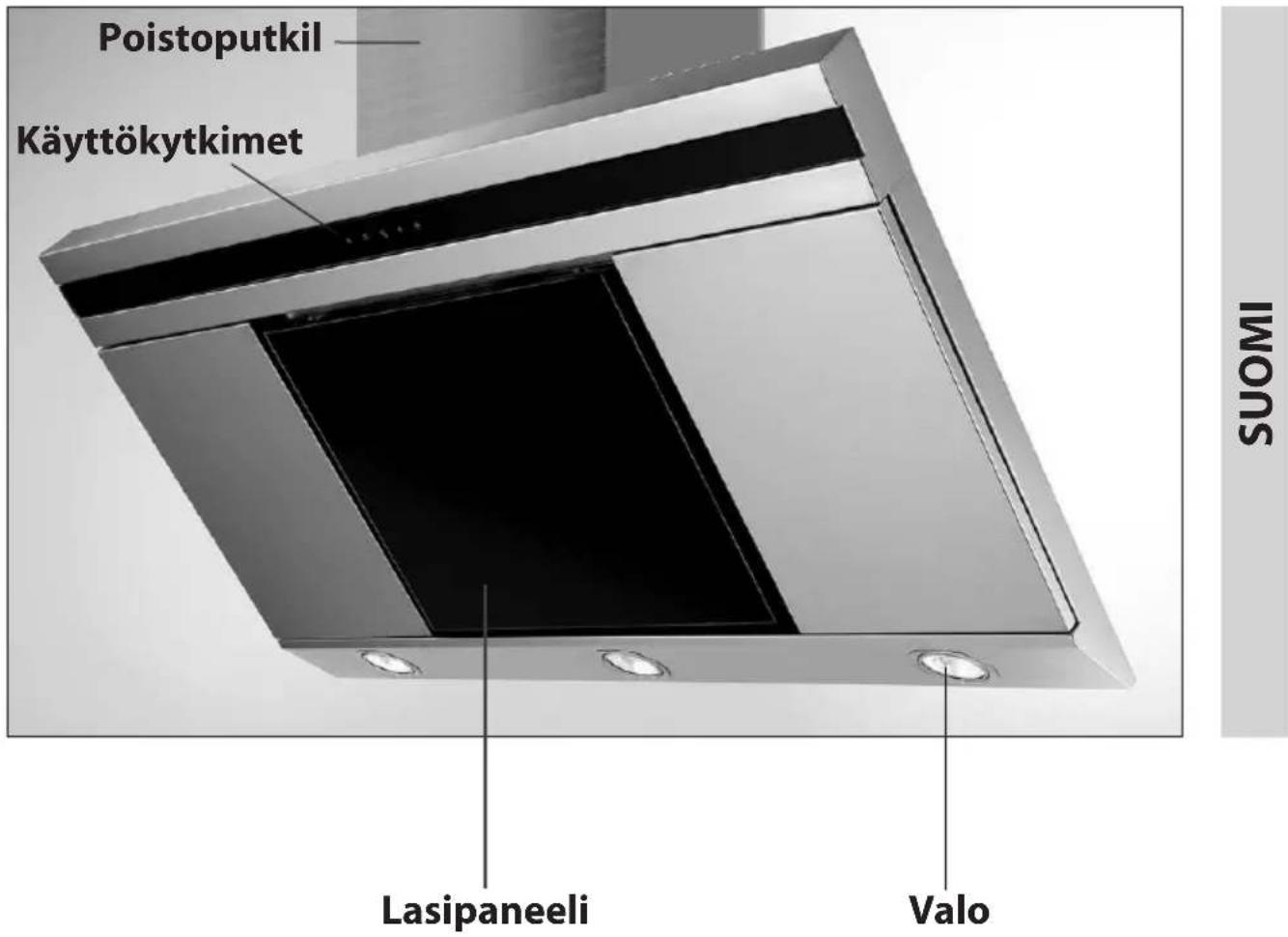

TUULETTIMENT TYYPPI

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Max imuteho (m3/h): 756

Käytöjannite: 220-240V ~ 50/60Hz

Moottorin teho: 1x250W

Poistoputken halkaisija (mm): 150

Valaisimet: 2x20W

YLEISTÄ

Lue ohjekirja huolellisesti, sillä se sisältaa tärkeata tietaoa laitteen turvallisesta asennuksesta, käytösta ja huollosta. Säilytä ohjekirja tulevaar tarvetta varten. Laite on suunniteltu toimimaan joko imeväna versiona (ilman poisto ulos - kuva 1B), suodattavana versiona (ilman kierratys sisällä - kuva 1A) tai ulkoisella moottorilla toimivana versiona (kuva 1C).

TURVAOHJEITA

Erityistä huomiota tulee kiinnittäa sihen, ettei. taletin ole käytössä samanaikaisesti kuin tulipesa tai. otka ovat riippuvaisia huoneilmasta ja jotka käytävat a muuta energianlahdettä kuin sahkoä.

Liesituuletin poistaa huonetilasta ilmaa, jota tulipesa tai liesi tarvitsevat polttamiseen. Huonetilan negativinen ilmanpaine ei saa yllittä 4Pa (4x10-5 bar).

Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tuee noudattaa asianomaisessa maassa voimassaolevia märäyksiä.

Ennen kuin yhdistat mallin sakoverkloon:

• huomioi sen tunnuskilvessä (lóytyy laitteen sisäpuoleelta)
  elevat tiedot tarkistaen etta virran jännite ja voima vastaavat
  verkostoa, ja etta pistorasia on sopiva. Jos olet epävarma ota
  yhteys patevaan sahkömieheen

-Jos liiäntäjohto on vahingoittunut, se on vaihettava laitteen valmistajan tai tämän tekisen huoltohenkilostön toimesta uuteen liitosjohtoon tai sitä vastaavaan.

2. HUOMIO!

Kotitalouskoneet voivat olla vaarallisia tietyissä olosuhteissa.

A) Suodattimia ei saa yrittäa säätä tuulettimen ollessa käytössä
B) Älä koskelamppuja tainiiden lahiympäristövalaisimen ollessa pällä, tai sen pitkään jatkuneen käytön jälkeen.
C) Lamppuihin ei saa koskea laitteen pitkäikaisen käytön jäldeen
D) Tuulettinen alla ei saa valmistaa liekitettyjä ruokia
E) Tulen polttamista muuten kuin ruoanlaiton yhteydessa tulisi välttä, sillä se vahingoittaa suodattimia ja voi aiheuttaa tulipalon
F) Valmistettaessa paistettuja ruokia tulee ruokaa koko ajan vartioida, jotta ylikuumentunut oljy ei syty palamaan
G) Tuuletin on irrotettava sahkoverkosta ennen huoltotoimenpiteiden aloittamista
H) Valvo lapsia, jotta he eivat leiki laitteen kanssa.
I) Kun liesituuletinta käytetän samanaikaisesti laitteiden kanssa, jotka polttavat kaasua tai muita polittoineita, huolehdi tiloen riittävästä ilmanvaihdata.
L) Jos puhistustoimenpiteita ei suoriteta ohjeiden mukaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) - direktiivin 20002/96/EC mukaisesti. Käytäjä osallistuu mahdollisten terveydelle ja ympäristolle haitallisten seurausten ehäsemiseen havittäessän laitteen asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

1. merkitty merkki osoittaa ettei kyseinen laite kuulu to talousjatteisiin, vaan se on varta vasten toimitettava sahko- ja elektroniikkalaiteromun kerayspisteeseen ta kierratysta varten. Havita laite noudattamalla paakkuntasi jatehuoltoa koskevia saadoksiia. Lisiatetoja an laitteen kerayksesta, kasittelysta ja kierratyksesta otai yys paikkakuntasi jatehuoltoon, talousjatteiden paisspectseen tai likkeseen josta laite on hankittu.

ASENNUSOHJEET

Asennus ja sahköliitanta on suoritettava sihen patevän erikoishenkilostön toimesta.

Sahköinen liitanta

Laite on rakennettu II-luokassa, eivatkka kaepitel sen vuoksi saa olla liitettyja maajohtoon. Liitannat sahkoverkloon on tehtavaseuraavalla tavalla:

RUSKEA L linja

SININEN = N neuträali

Tarvittaessa tulee kaapeliin asentaa standardipistoke, joka kestä tuoteselosteessa mainitun kuormituksen. Jos laitteessa on pistoke, kupu on asennettava siten, etta pistokkeeseen päsee käsiki.

Liitettaessä suoraan sahköverkkoon taytyy laitteen ja verkon valiin laittaa moninapainen virrankatkaisija, jossa kontaktien minimivali on 3 mm ja on mitoitettu kuormituksen mukaan ja joka on voimassaolevien maäräysten mukainen.

• Keittotasolla olevien keittoastioiden tukipinnan ja liesituulettimen alhaisimman osan valisen etaisyyden tuee olla vahintaan 45cm , mikali keittotaso toimii sahkollä, kaasulla tai kyseessä on induktiotaso.

Mikali joudutaan kayttamän kaksi- tai useampiasta liitosputka, onylemman osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota kaytetaan savun poistamseen laitteista, jotka toimivat jollakin muulla energianlahteellä kuin sahkollä.

• Jos asennetaan imevã hellakupu on ensin tehtävi ilmanpoistoaukko.

• Suositellaan käytämään ilman poistoletkua, jonka halkaisija on vahintään 150 mm.

Kavennuskappaleen kaytö voi heikentä tuotteen toimintakyka ja lisā meluisuutta

• Ennen kuin aloitetaan asennus, on hyvä poistaa rasvasuodatin B (Kuva 5) laitteen käsittelyn helptamiseksi.

Ennen tāmān toimenpiteen suorittamista tulee tehdā seuraavat vaiheet omistettavasta mallista riippuen:

MALLI 1

Poista 3 paneelia A kuten osoitetu Kuvassa 4a.

Vedä kahvasta B kuten osoitettu Kuvassa 5.

MALLI 2

Avaa paneeli C kuten osoitettu Kuvassa 4b.

Vedä kahvasta B kuten osoitettu Kuvassa 5.

- Kiinnityssinään

Merkitse seinään viva tuulettimen alaosan kohdalle Kuva 2A (huomioiden vahimmäsetäisyys keittotasosta Kuva 2B).

• Aseta kiinntyssapluuna seinäle ollen tarkkana, etta se on suorassa linjassa aiemmin seinään piirretyn viivan kanssa.
• Merkitse ja poraa kiinnitsreiät (Kuva 3).
• Kiinnitä 2 ylempää ruuvia K, ruuvaamatta niitta kokonaan kiinni, sekä proput (Kuva 3).
• Aseta laite seinälle tarkasti vaakasuoraan asentoon ja ruuvaar uuvit K kiinni (Kuva 6).

• Säadön tapahduttua kiinnitä liesituuletin pysyvästi 2 ruuvilla C (Kuva 7).
  -Eri asennuksissa kayta ruuveja ja proppuja, jotka sopivat asennettavaan seinatyppiin (esim. betoniseina, harkkoseina jne.).

• Jos ruuvit ja proput ovat tulleet laitteen mukana, varmista etta ne sopivat sihen seinatyyppiin, johon liesikupu on asennettava.

- Asennus malleille koristehormin kanssa

Varo naarmuttamasta teräspintoja, käytä suojakänineita poistaessasi suojamuovia (kuva 8A)

Huolehdi sahkönseyötn toimitamisesta koristeliitännan rajaan saakka. Säädä ylemman liittymän seinätuen leveys (Kuva 8C). Sen jälleen kiinnita se sisäkatton siten, etta se on suorassa linjassa liesituulettimen kanssa, käyttaen ruuveja A (Kuva 8C) ja noudata osoitettua etäisyttä sisäkatosta (Kuva 8B). Liïtä, joustavalla letkulla L, laippa C ilman poistoaukkoon (Kuva 8D).

Työnnä ylempää hormiaseinatukeen saakka ja kiinnitta seruuveilla F (Kuva 8C).

- Suodattava versio

Suodattimet tulee asettaa liesituulettimen sisallä olevan imevaan yksikköön eskittäen ne siihen nahden ja kiertäen niitta 90 astetta pysaytysaskelmaan saakka (Kuva 10).

KAYTTO JA HUOLTO

• Suositellaan käynistämän laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia viëla 15 minuuttia ruokien kypsennyksen paattymisen jälkeen, jotta ruoanvalmistuksen käryt saadaan kokonaan pois.
  Liesituulettimen hyvä toiminta riippuu oikeasta ja saannollisestä huollosta; erityistä huomiota tuee kiinnittaa rasvasuodattimeen ja aktivihilisusuodattimeen.
• Rasvasuodattimen tehtāvānā on pidṭṭā ilmassa leijuvat rasvahiukkaset ja sikse on altis tutkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen kāytōn mukaan.
  Ritilälle asetettu akryylisuodatin tulee vaihtaa, kun ritilän lapi nakyvat kirjoitukset vaihtav varia ja muste leviäa; uusi suodatin tulee asettaa paikalleen siten, etta kirjoitukset nakyvat ritilän lapi liesituulettimen ulkopuolelle.
  Mikäli akrylylusodattimissa ei ole kirjoituksia tai laitteessa on metallisuodattimia tai alumiinipaneeleja, mahdollisen tulipalvaaran estämiseksi suodattimet tulee pestä vähintään joka 2. kuukauden valein suorittaen seuraavat toimenpiteet: -poista suodatin rilistä ja pese se vesiliuoksella ja neutraillila pesuaineella antaen lian liota.
• huuhtele huolellisesti lampimalla vedellä ja anna kuivua. Metallisudattimet ja/tai alumiinipaneeli voidaan pestä myos pesukoneessa. Muutamien pesukertojen jälkeen voidaan havaita varimuutoksia, josuodattimet ovat alumiinista tai alumiinipaneeleista. Tämä toiasia ei anna oikeutta vaatia niiden vaihtamista.
  Mikali ei noudateta vaihtamista tai pesemistä koskevia ohjeita, rasvasuodattimien tulipalovaara lisäantyy.
• Aktiivihiilisuodattimia käytetän puhdistamaan ilma, joka palautetaan huonetilaan. Suodattimia ei voi pestä tai käyttä

uudelteen ja ne tulee vaihtaa vahintaan joka neljäs kuukausi. Aktivihiilen kyllastyminen riippuu laitteen käyttoajan pituudesta, ruuanvalmistustavoistaja saannollisyydesta, jolla suoritetaan rasvasuodattimen puhistus.

• Puhdista usein kaikki tuuletttimeen ja muille pinnoille muodostuvat keräantymät käyttaen liinaa, joka on kostutettu denaturoidulla alkoholilla tai hankaamattomalla neutraalillas pesuaineella.
• Valaislaitteisto on suunnilteu kaytettavaksi ruokien kypsennyksen aikana eika pitkaiaikaseen ympariston yleiseen valaisuin. Valaistuksen pitkaiaikainen kayttö vahentaa huomattavasti lamppujen keskimaraista kaytttoikaa.

- Halogeenilamppujen vaihtaminen (Kuva 9).

Halogeenilamppujen B vaihtamiseksi ota bois Iasi C kayttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan typpiset lamput.

! Varoitus: alä koske lamppuun paljain käsin.

- OHJAIMET: (Kuva 11)

Nappain A = sytytta / sommuttaa valot

Näppäin B = käynnistäa / sammuttaa kuvun. Laite käynnistyy ensimmäiselle nopeudelle.

Jos liesikupu on paallā paina nappäintä 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, nappäintä eit tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta.

Näytö C = ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin.

Nappain D = kaynnistä kuvun. Nostaa moottorin nopeutta. Painamalla nappainta kolmannella nopeudella laite toimii taydellā teholla 10 sekunnin ajan, sen jälkeen laite alkaa toimia aktivoidulla nopeudella. Tämän toiminnon ajan nayton valo vilkkuu.

Nappain E = Ajastin ajastaa toiminnot käynnistämishetkellä 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen nappaintä E. Kun ajastintoiminto on paällä desimaalipisteen on valkyttävänäytöllä. Jos tehonopeustoiminto on paällä ajastinta ei voida käynnistäa.

Painamalla nappäntä E 2 sekunnin ajan, laitteen ollessa sammuksissa, "clean air"-toiminto käynnistyy. Tämä toiminto käynistäa moottorin joka tunti, 10 minuutin ajaksi ykkosnopeudella. Toiminnan aikana nayton reunoilla tuleen nakyä pyörivä like. Tämä anjan kuluttua moottori sammuu ja naytollā tulee nakyä "C"-kirjain seuraavien 50 minuutin ajan kunnes moottori taas käynnistyy seuraaviki 10 minuutiki ja niin edelleen.

-Rasva-/aktiivihilisuodattimien tayttyminen:

-Kun nayttc Vilkkuu ja sihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuodattimet tulee pestä.

-Kun nayttc vilkkuu ja sihen tulevat nakyviin vuorotellen toimintanopeus ja kirjain A (esim. 1 ja A), aktiihiilisudattimet tulee vaihtaa.

Kun puhdas suodatin on liitety, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes nayton C ilmoitus F tai A lakkaa vikkumasta.

LAITTEENVALMISTAJAEIOLEVASTUUSSAVAHINGOISTA, JOTKA OVAT AIHEUTUNEYLLÄMAINITTUJEN OHJEIDEN LAIMINLYÖNNISTA.

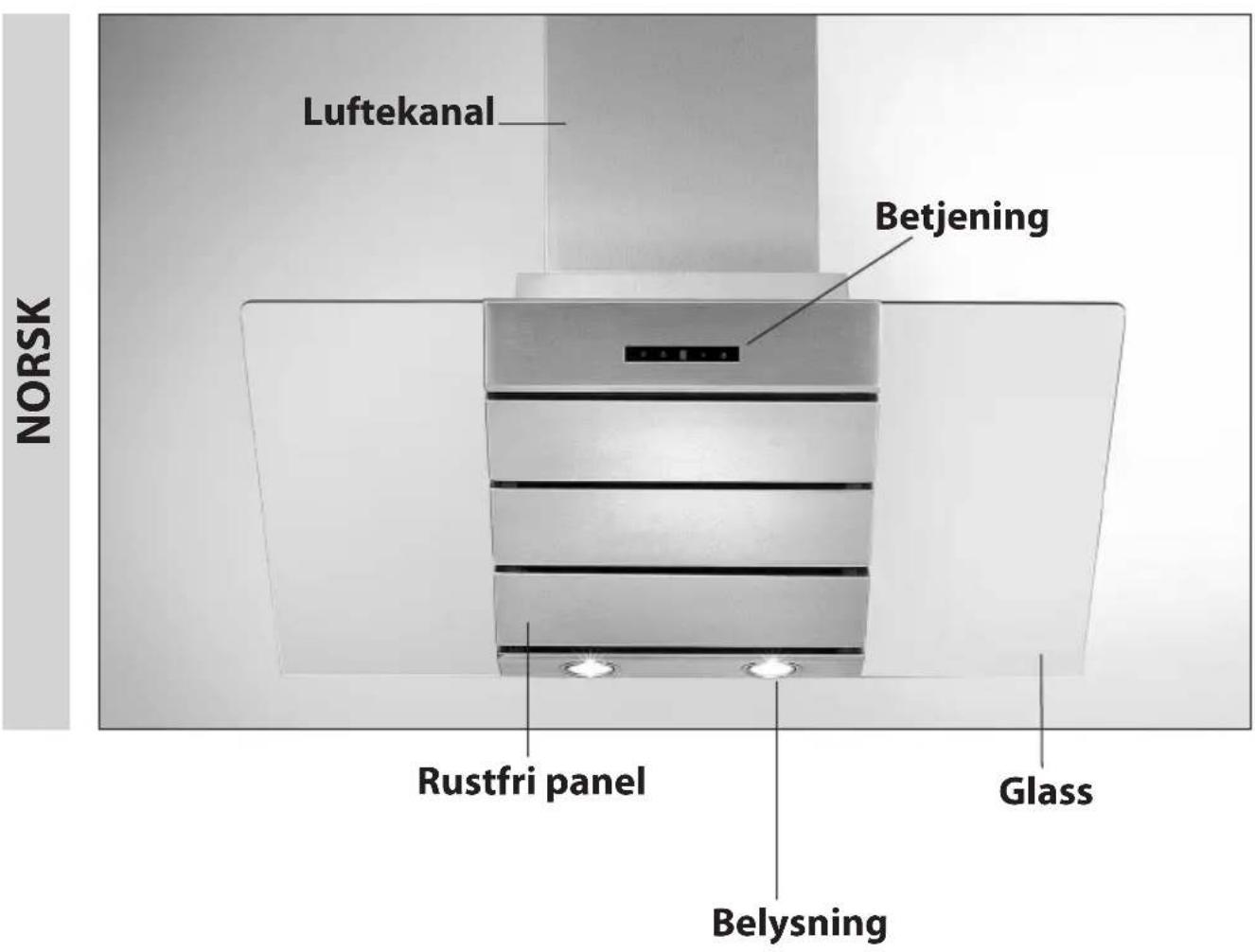

VENTILATORHETTE

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG - HDC9675UG

Kapasitet (utsug) (m3 / h) : 756

Spenning: 220 - 240V 50 / 60Hz
