MANUALE UTENTE Lumix HX1025GK PANASONIC

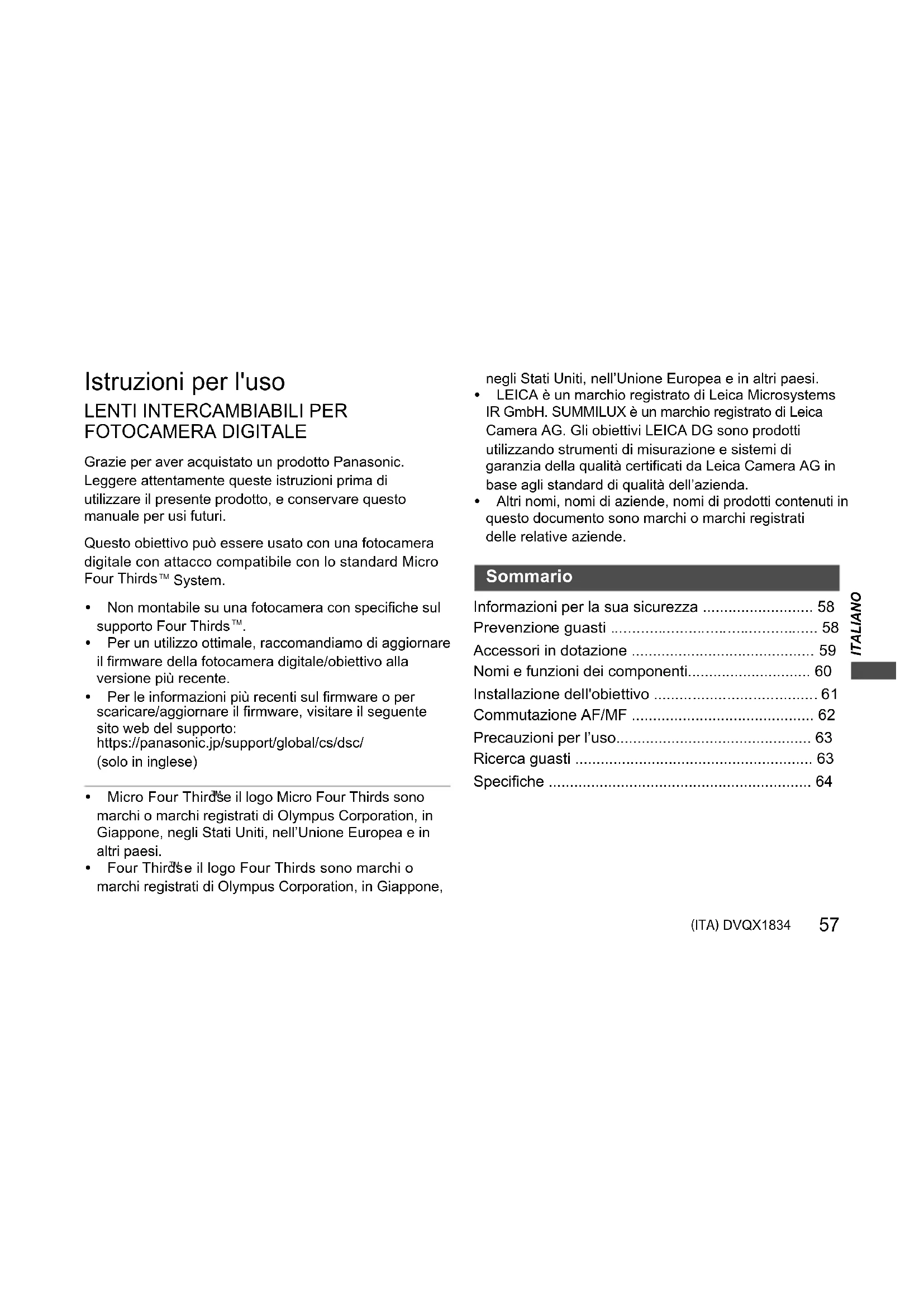

Istruzioni per l'uso LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attendamente queste istruzioni prima diutilizzare il presente prodotto, e conservare quello manuale per usi futuri.

Questo obiettivo può essere usato con una fotocamera digitale con attacco compatibile con lo standard Micro Four Thirds™ System.

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Per un utilizzo ottimale, raccomandiamo di aggiornare il firmware della fotocamera digitale/obiettivo alla versione più recente.

• Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente site web del supporto: https://panasonic.jp/support/global/cs/dsc/ (solo in inglese)

• Micro Four Third se logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
  Four Thirds il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone,

negli Stati Uniti, nell'Unione Europea e in altri paesi.

• LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obietti le LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.
• Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Summario

Informazioni per la sua sicurezza 58
Prevenzione guasti 58
Accessori in dotazione 59
Nomi e funzioni dei componenti 60
Installatione dell'obiettivo 61
Commutazione AF/MF 62
Precauzioni per l'uso. 63
Ricerca guasti 63
Specifiche 64

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

-Se vedete quello simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma delve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli apposti punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su raccolta e risciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Utilizzo dell'obiettivo

• Quando si usa quello obiettivo, fare attenzione che non cada e che non subisce urti e non applicare forza eccessiva su diesso. In caso contrario si potrebbero provocare malfunzionamenti o danni all'obiettivo ed alla fotocamera digitale.
• Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), quello cui influenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.
• Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

• Toccare i puncti di contatto dell'obiettivo.
• Lasciare che i punti di contatto dell'obiettivo si sporchino.
• Posizione are l'obiettivo con la sua superficie di innesto rivolta verso il basso.

Resistenza alla polvere edagli schizzi

• Il design resistente alla polvere edagli schizzi dell'obiettivo non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere edagli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o Panasonic.
• Installare su una fotocamera digitale resistente alla polvere edagli schizzi.
• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti diicontatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivo viene esesto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.
• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere edagli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
  -La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma quello non influsce sulle prestazioni.
• Per informazioni sulla sostituzione della protezione in gomma sull'innesto dell'obiettivo, contattare Panasonic.

Condensa (quando I'obiettivo è appannato)

• La condensa si forma cuando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto cui

causare macchie, muffa e malfunzionamento dell'obiettivo.
- Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.
- L'aspetto e le specifiche dei prodotti descriitti in quello documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessorini dotazione

Controllare che tutti gli accessori siano in dotazione prima di utilizzato il prodotto.

I codici dei prodotti sono aggiornati a maggio 2019. è possibile che subiscano delle modifiche.

DVPY1015Z

DVZE1036Z

1GE1Z253Z

VFC4605

1 Borsa per I'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore

* Installato sull'obiettivo al momento dell'acquisto.

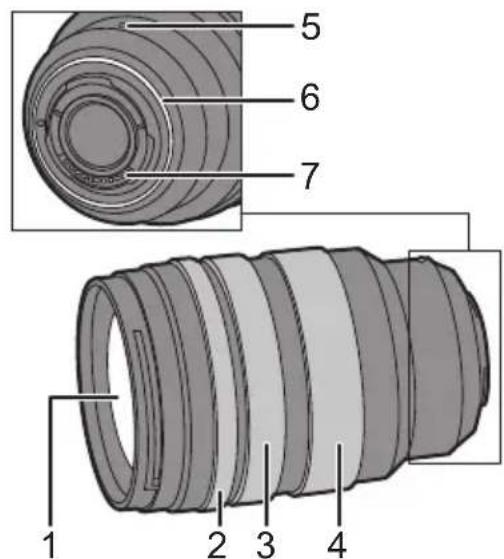

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera dell'apertura (senza scatti)

Regola il valore dell'apertura quando si imposta la fotocamera digitale in modalità AE a priorità di aperture o in modalità Esposizione Manuale.

• É possibile impostare il valore dell'apertura sulla fotocamera digitale se si imposta la ghiera dell'apertura in posizione [A].

3 Ghiera di messa a fuoco

Consente di commutare tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale) facendo scorrere la ghiera di messa a fuco in avanti o all'indietro. ( 62)

Ruotare la ghiera di messa a fuoco perMETTERa a fuoco quando I'impostazione è MF.

4 Ghiera dello zoom

Consente di zoomare su Telefono o grandangolo.

5 Segno per l'installazione dell'obiettivo
6 Protezione in gomma sull'innesto dell'obiettivo
7 Punto di contatto

Nota

• Sul bordo dello schermo è possibile che si verificchi un effetto vignetta quando si registra usando il flash della fotocamera digitale. Su un flash esterno si consiglia di usare il diffusore grandangolare.
• Possocono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.
• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la messa a fuoco manuale.
• É possible utiliser l'apposita ghiera per regolare l'apertura solo quando l'obiettivo é installato su una fotocamera digitale Panasonic. (Informazioni aggiornate a maggio 2019)

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare I'obiettivo dopo aver spento la fotocamera digitale.
  Installare I'obiettivo dopo aver rimioso il copriobiettivo posteriori.
• Dopo aver rimioso l'obiettivo, alla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriori per evitare che polvere ed altri par sull'obiettivo o entrino al suo in

Installazione del paraluce

Tenere il paraluce come indicato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1Allineare il segno A) sul paraluce con il segno sull'estremita dell'obiettivo.
2Ruotare il paraluce nella direzione della freccia per allineare il segno (sI) I paraluce con il segno all'estremità dell'obiettivo.
Installare il paraluce ruotandolo sino a che non si除去 un cig.

Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce ©, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

Nota

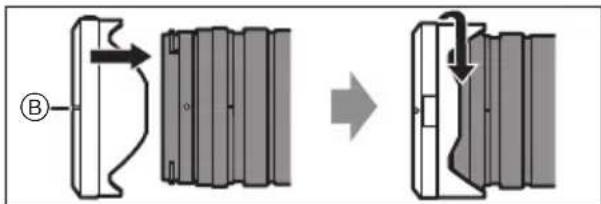

• Durante il trasporto, è possibile montare il paraluce al contrario.
  1 Rimuoyere il paraluce.
  2 Allineare il segno ( ) sul paraluce con il segno sull'estremita dell'obiettivo.
  3 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenerdo solo il paraluce.

Note sull'uso del filtro

• É possibile installare il copriobiettivo o il paraluce con il filtrgo già installato.
• Se vengono installati contemporaneamente più filtri, sulle immagini registrate può apparire un effetto vignetta.
  Non è possible installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore

dell'obiettivo ed usarli in combinazione con quello obiettivo.

Se vengono installati elementi di quello tipo, l'obiettivo potrebbe venire danneggiato.

Commutazione AF/MF

Commutare AF/MF facendo scorrere la ghiera di messa a fuoco 已 in avanti o indietro (meccanismo frizione messa a fuoco).

• Quando la fotocamera digitale è impostata su MF, il funzionamento sare MF independentemente dall'impostazione della ghiera di messa a fuoco.
• Controllare l'indicazione della lunghezza ⑧ quando si usa MF. Usarla come guida per la messa a fuoco.

Precauzioni per l'uso

• Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.
• Se tali sostanze vengono a contatto con l'obiettivo possocono danneggiarlo o provocare il distacco di vernice.
  Non puntare direttamente l'obiettivo verso il sole o versuso intense sorgenti luminose.
  -L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperatureasseper lungo tempo.
• In luoghi freddi (ambienti con temperatura inferiore a 0^ , come piste da sci), un contatto diretto prolongato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare quanti o simili quando si utilizes a lungo l'obiettivo.
• Per la pulizia, strofinare delicatamente con un panno asciutto che non produca polvere.
• Non utilizzato solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. perché questo può causare problemi come la deformazione del corpo o la rimozione della finitura esterna.
• Non usare panni con sostenze chimiche.
• Non tenera lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.
  Non smontare o modificare quello prodotto.
• Quando I'obiettivo non verrà usato per un periodo

prolungato, si consiglia di riporlo con un essiccante (gel di silice).

• Controllare tutte le parti prima di registrar quando non si è usato l'obiettivo per un lungo periodo di tempo.

• Evitare di usare o lasciare l'obiettivo in uno dei segunti luoghi perché questo può causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggio d'estate
  -In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  -In luoghi con sabbia o polvere
  Dove sono presenti fiamme

• Vicino a caloriferi, condizionatori o umidificatori
  Dove I'acqua può bagnare l'obiettivo
  Dove sono presenti vibrazioni

• All'interno di un'auto

• Vedereanche leistruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di aperture. Non si tratta di un malfunzionamento.

Specifice

Le specifiche sono soggette a modifica per migliorare le prestazioni.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH."

Supporto

Micro Four Thirds Mount

Distanza facale

f=10 mm a 25 mm (equivalente per fotocamera con pellicola da 35 mm: 20 mm a 50 mm)

Costruzione dell'obiettivo

17 elementi in 12 gruppi (3 lenti asferiche, 4 lenti ED, 1 lente UHR)

Tipodi di aperture

Diaframma con 9 lamelle/Diaframma ad aperture circolare

Apertura massima

F1.7

Valore minimo dell'apertura

F16

Profondità di campo

94° (Grandangolo) a 47° (Tele)

Distanza di messa a fuoco

0,28 m a ∞ (dalla linea di riferimento della distance di messa a fuoco)

Ingrandimento massimo dell'immagine

0,14× (equivalente per fotocamera con pellicola da 35 mm: 0,28×)

Stabilizzatore ottico di imagine

No

Diametrohetto

77 mm

Diametro massimo

Ø87,6 mm

Lunghezza complessiva

Circa 128 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)

Massa

Circa 690 g

Resistenza alla polvere edagli schizzi

Sì

Temperatura operativa raccomandata

-10 °C a 40 °C

Umidità relativa accettabile

10%RH a 80%RH
