BEDIENUNGSANLEITUNG Lumix HX1025GK PANASONIC

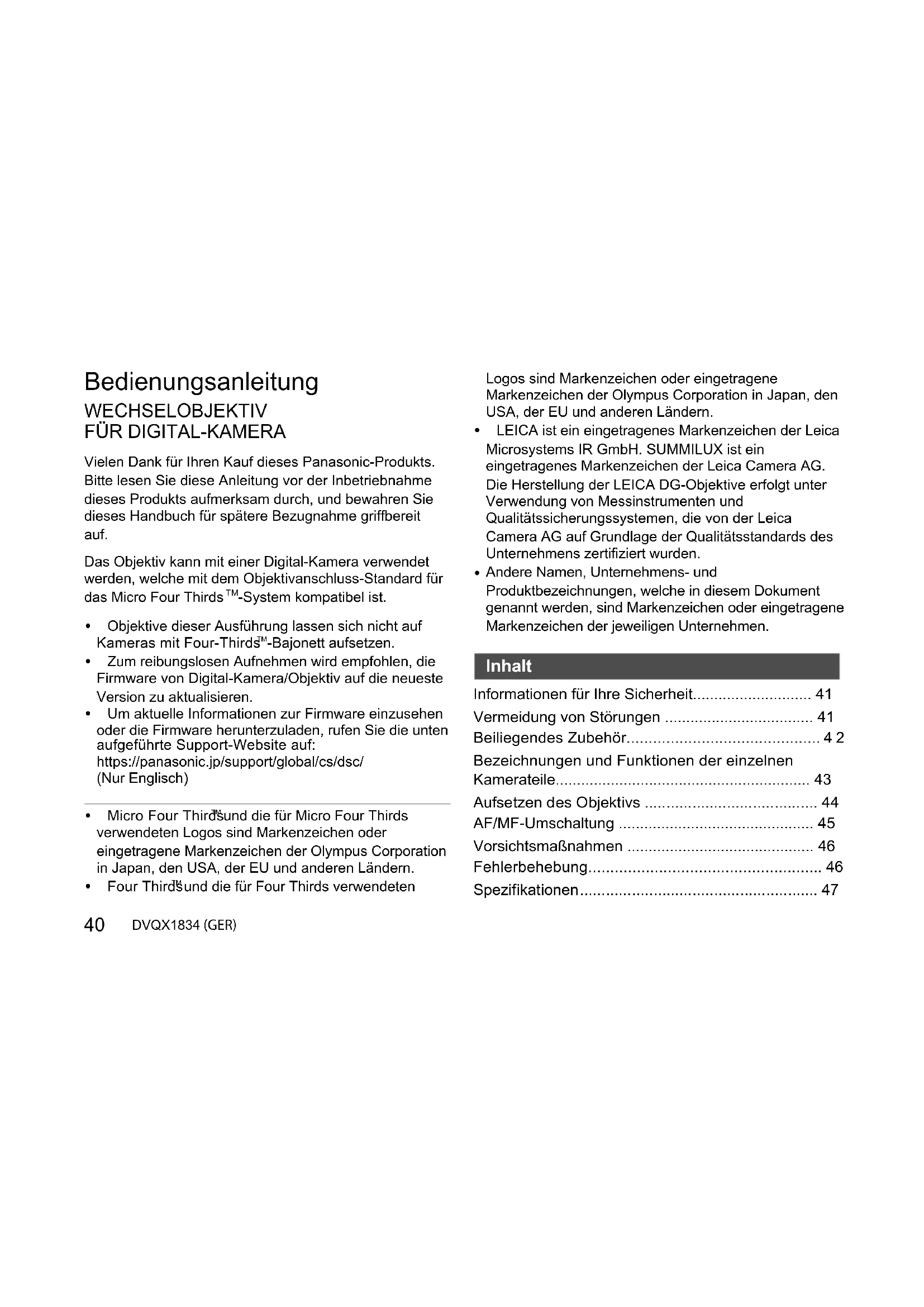

Bedienungsanleitung WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

Vielen Dank für ihren Kauf desses Panasonic-Produkts.itte lessen Sie diese Anleitung vor der Inbetriebnahme desses Produkte aufmerksam durch, und bewahren Sie desses Handbuch fur spätere Bezugnahme griffbereit auf.

Das Objektiv kann mit einer Digital-Kamera verwendet werden, welche mit dem Objektivanschluss-Standard für das Micro Four Thirds™-System kompatibel ist.

• Objektive dieser Ausführung让学生 sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.

• Zum reibungslosen Aufnahmen wird empfohlen, die Firmware von Digital-Kamera/Objektiv auf die neuste Version zuactualisieren.
  Um aktuelle Informationen zur Firmware einzusehen oder die Firmware herunterzuladen, rufen Sie die unter aufgeführte Support-Website auf: https://panasonic.jp/support/global/cs/dsc/ (Nur Englisch)

• Micro Four Third'sund die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.
  Four Thirdsund die fur Four Thirds verwendeten

Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.

• LEICA ist ein eingetragenes Markenzeichen der Leica Microsystems IR GmbH. SUMMILUX ist ein eingetragenes Markenzeichen der Leica Camera AG. Die Herstellung der LEICA DG-Objektive erfolgt unter Verwendung von Messinstrumenten und Qualitätssicherungssystemen, die von der Leica Camera AG auf Grundlage der Qualitätstandards des Unternehmens zertifiziert wurden.
• Andere Name, Unternehmens- und Produktbezeichnungen, welche in this dem Dokument genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen fur ihre Sicherheit. 41
Vermeidung von Störungen 41
Beiliegendes Zubehör 42
Bezeichnungen und Funktionen der einzelnen
Kamerateile 43
Aufsetzen des Objektivs 44
AF/MF-Umschaltung 45
Vorsichtsmaßnahmen 46
Fehlerbehebung 46
Spezifikationen 47

Informationen für ihre Sicherheit

Halten Sie das Gerät so welt wie möglich von Geräten und Einrichtungen fern, die elektramagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Höhe von Mobiltelefonen. Es konnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter während ein und schalten Sie die Kamera ein.

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten
Nur für die Europäische Union und Länder mit Recyclingsystemen
Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie darauf, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an Ihren ortlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäß Entsorgung these Abfalls Strafgender verhängt werden.

Vermeidung von Störungen

Handhabung des Objektivs

• Achten Sie bei der Verwendung these Objektivs darauf, dass es nicht herunterfällt und keinen Stößen und übermöller Krafteinwirkung ausgesetzt wird. Andernfalls kann es zu Funktionstörungen oder Schäden an dieser Objektiv und der Digital-Kamera kommt.
• Schmutz auf der Linsenoberfläche (Wasser, Öl, Fingerabrücke usw.) kann die Bilder beeinträchtigen. Wischen Sie die Objektivoberfläche vor und nach Aufnahmen vorsichtig mit einem weichen, trockenen Tuch ab.

• Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.
  Um die Kontaktpunkte (A) des Objektivs zu schützen, vermeiden Sie Folgendes. Anderenfalls kann es zu Fehlfunktionenkommen.

• Kontaktpunkte des
  Objektivs berühren.
  Zulassen, dass die

Kontaktpunkte des Objektivs verschmutzen.

• Das Objektiv mit der Fassung nach unten ablegen.

Staub- und Spritzwasserschützt

• Die staub- und spritzwassergeschützte Konstruktion des Objektivs verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub-und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig Funktioniert, wenden Sie sich an ihren Handler oder an Panasonic.
• Bringen Sie das Objektiv an eine Digitalkamera an, die staub- und spritzwasserdicht ist.
• Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen.
• Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie mit einem weichen, trockenen Tuch ab.
• Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.
• Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt.
• Für Informationen zum Austausch des Objektivfassungsgummis wenden Sie sichitte an Panasonic.

■ Kondensation (Beschlagen des Objektivs)

• Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchigkeit ändern. Seien Sie vorsichtig, da

dies Ablagerungen am Objektiv, Schimmelbildung und Funktionstörungen verursachen kann.
- Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digital-Kamerattemperatur an die Umgebungstemperatur annahert.
- Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschrieben Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Überprüfen Sie, ob ähnliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden.

Die Produktnummern beziehen sich auf den Stand von Mai 2019. Änderungen sind vorbehalten.

DVPY1015Z

DVZE1036Z

1GE1Z253Z

VFC4605

1 Objektivbeutel
2 Gegenlichtblende
3 Objektivdeckel
4 Hinterer Objektivdeckel

• Zum Kaufzeitpunkt am Objektiv angebracht.

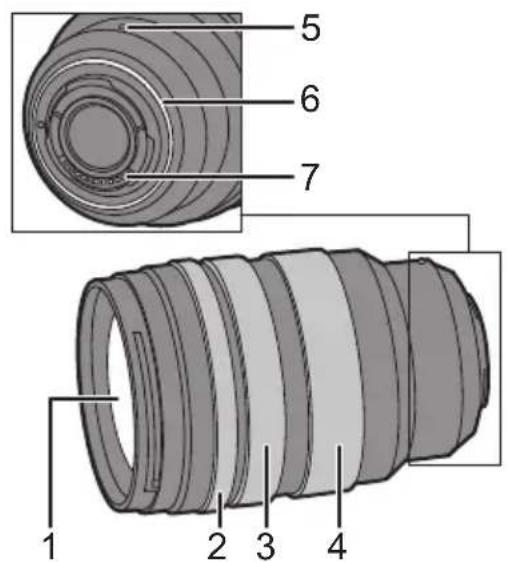

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche
2 Blendenring (ohne Rastung)

Wenn die Digitalkamera auf AE-Modus mit Blendenpriorität oder auf manuellen Belichtungsmodus eingestellt ist, können Sie damit den Blendenkwert einstehen.

• Sie können den Blendenwert an der Digital-Kamera einstehen, wenn Sie den

Blendenring auf die Position [A] stellen.

3 Schärfenring

Durch Verschieben des Fokusrings nach vorn oder hinten können Sie zwischen Autofokus (AF) und manuellem Fokus (MF) umschalten. ( 45) In der MF-Einstellung drehen Sie zum Scharfstellen den Fokusring.

4 Zoom-Ring

Ermöglicht das Zoomen in die Tele- oder Weitwinkelstellung.

5 Markierung zum Ansetzen des Objektivs
6 Objektivfassungsgummi
7 Kontaktpunkt

Hinweis

• Bei Aufnahmen mit dem Blitz der Digital-Kamera kann es zu Abschattungen an den Bildschirmrändernkommen. Wir empfehlen die Verwendung der Weitwinkel-Streutscheibe oder eines externen Blitzlichts.
• Der Scharfpunkt kann sich verschiben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.
• Wenn das AF-Betriebsgeräusch bei der Videoaufnahme störend ist, wird empfohlen, die Einstellung MF zu wahren.
  Die Blende kann nur dann mit dem Blendenring geregelt werden, wenn eine Digitalkamera von Panasonic am Objektiv angebracht ist. (Stand: Mai 2019)

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmer des hinteren Objektivdeckels auf.
  Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und

hinteren Objektivdeckel an,
daimit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

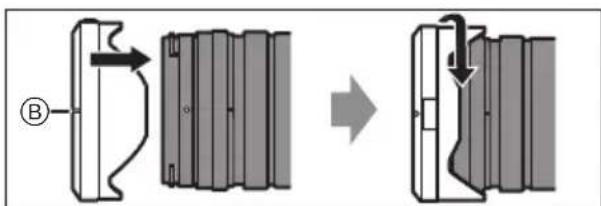

Gegenlichtblende aufsetzen

Halten Sie die Gegenlichtblende mit den Fingern wie in der Abbildung dargestellt.

• Halten Sie die Gegenlichtblende nicht so fest, dass sie verdrecht oder verbogen wird.

1Richten Sie die

Markierung (D) der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

2Drehen Sie die

Gegenlichtblende in
Pfeilrichtung, bis die Markierung (an der Gegenlichtblende an der Markierung am Objektivrand ausgerichtet ist.

• Bringen Sie die Gegenlichtblende an, indem Sie sie drehen, bis ein Klicken zu horen ist.

Entfernen einer Gegenlichtblende

Halten Sie die Gegenlichtblendentaste gedrückt, drehen Sie die Gegenlichtblende in Pfeilrichtung und entfern den Sie sie dann.

Hinweis

• Beim Transport kann die Gegenlichtblende in umgekehrter Richtung angebracht werden.
  1 Nehmen Sie die Gegenlichtblende ab.
  2 Richten Sie die Markierung ( ) an der Gegenlichtblende an der Markierung am Objektivrand aus.
  3 Bringen Sie die Gegenlichtblende an, indem Sie sie in Pfeilrichtung drehen, bis ein Klicken zu horen ist.

• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert.
  Um ein Herunterfallen des Objektivs zu vermeiden, sollen den Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.

• Beim gleichzeitigen Anbringen mehrerer Filter kann es zu Abschattungen in den aufgenommenen Bildern kommt.

• Außer Filter konnen keine anderen Objekte - etwa Vorsatzlinsen oder Adapter - vor dem Objektiv angebracht und in Kombination mit diesen Objektiv verwendet werden.

Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivskommen.

AF/MF-Umschaltung

Um zwischen AF und MF umzuschalten, verschieben Sie den Fokusring nach vorn oder halten

(Fokuskupplungsmechanik).

• Wenn die Digitalkamera auf MF eingestellt ist, ist unabhängig von der Stellung des Fokusrings die manuelle Fokussierung (MF) aktiviert.
• Beachten Sie die Entfernungsanzeige (B), wenn Sie die manuelle Fokussierung verwenden. Nutzen Sie sie als Hilfestellung beim Fokussieren.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.
• Falls solche Substanzen auf das Objektiv gelangen, konnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
• Das Objektiv konnte zu viel Licht aufnehmen, was zu branden oder Fehlfunktionen führen kann.
• Nicht verwenden, während das Objektiv bei niedrigen Temperaturen über langere Zeiträume direkt berührt wird.
• Bei Kälte (unter 0 °C, z. B. auf Skipisten) kann ein längeres Berühren der Metallteile des Objektivs zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie das Objektiv über einen längeren Zeitraum hinweg verwenden.
• Verwenden Sie beim Reinigen vorsichtigige Wischbewegungen mit einem weichen, trockenen und staubfrei Tuch.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Kuchenreiniger etc., da diese zur Verformung des Gehäuses oder zum Ablösen der Beschichtung führen können.
• Verwenden Sie keine mit Chemikalien getränkten Reinigungstücher.
• Gegenstände aus Gummi, PVC oder ähnlichen Materialien dürfen nicht für längerere Zeit mit dem Objektiv in Berührung kommt.

• Verändern und zerlegen Sie diese Produkte nicht.

• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.

• Wenn das Objektiv über längerere Zeit nicht benutzt wurde, überprüfen Sie vor einer Aufnahme alle Teile des Objektivs.

• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, da es ansonsten zu Bedienproblemen und Funktionstörungen kommt kann:

• Bei direktem Sonnenlicht oder im Sommer an der Küste

• An Orten mit hohen Temperaturen, hoher Feuchtigkeit oder starken Temperatur-/Feuchtigkeitsschwankungen
• An sandigen oder staubigen Orten
• Bei einem Brand
• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wenn das Objektiv durch Wasser Nass werden kann

• Wo Erschütterungen vorhanden sind
  -In einem Fahrzeug

• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattern o. ä. zu horen.

Beim Aufnehmen von Bildern ist ein Gerausch aus dem Objektiv zu horen.

• Dieses Gerausch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA "LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH."

Fassung

Micro Four Thirds-Anschluss

Brennweite

f=10 mm bis 25 mm (Kleinbild-Äquivalent: 20 mm bis 50 mm)

Objektivaufbau

17 Elemente in 12 Gruppen (3 asphärische Linsen, 4 ED-Linsen, 1 UHR-Linse)

Blende

9 Blendenlamellen/Runde Blende

Maximale Blendenöffnung

F1.7

Minimale Blende

F16

Bildwinkel

94° (Weitwinkel) bis 47° (Tele)

Sächfebereich

0,28 m bis ∞ (von der Bezugslinie für Fokusentfernung)

Maximale Vergroßerung

0,14× (Kleinbild-Äquivalent: 0,28×)

Optischer bildstabilisator

Nein

Filterdurchmesser

77 mm

Max. Durchmesser

Ø87,6 mm

Gesamtlänge

Ca. 128 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)

Gewicht

Ca. 690 g

Staub- und Spritzwasserschützt

Ja

Empfohlene Betriebstemperatur

-10 °C bis 40 °C

Zulässige relative Luftfeuchtigkeit

10%RH bis 80%RH
