MANUALE UTENTE HWS188GAE HAIER

IT ATTENZIONE: Rischio di incendio/materiale infiammabile. Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili.

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire familiarità col dispositivo e con le relative avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Smaltimento

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali rifiuti domestici. Riportare il prodotto pres la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.

ATTENZIONE!

Rischio di lesione o soff ocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verifi care che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, oltre che il lucchetto e le guarnizioni della porta al fi ne di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.

I vecchi elettrodomestici hanno ancora un valore residuo. Un metodo di smaltimento rispettoso dell'ambiente assicurerà che le preziose materie prime possano essere recuperate e riutilizzate.

Il ciclopentano, una sostanza infi ammabile non dannosa per l'ozono, viene utilizzato come espansore per la schiuma isolante.

Assicurando che questo prodotto venga smaltito correttamente si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi all'ufficio di zona competente, al servizio di smaltimento dei rifi uti domestici o al negozio presso il quale è stato acquistato il prodotto, gestito da professionisti.

Informazioni di sicurezza....4

Consigli di sicurezza....7

Manutenzione....11

Accessori....13

Descrizione del prodotto....14

Installazione....15

Uso....17

Suggerimenti per risparmiare energia....19

Strumentazione ....20

Cura e pulizia....21

Guida alla risoluzione dei problemi 22

Dati tecnici 25

Servizio di assistenza 26

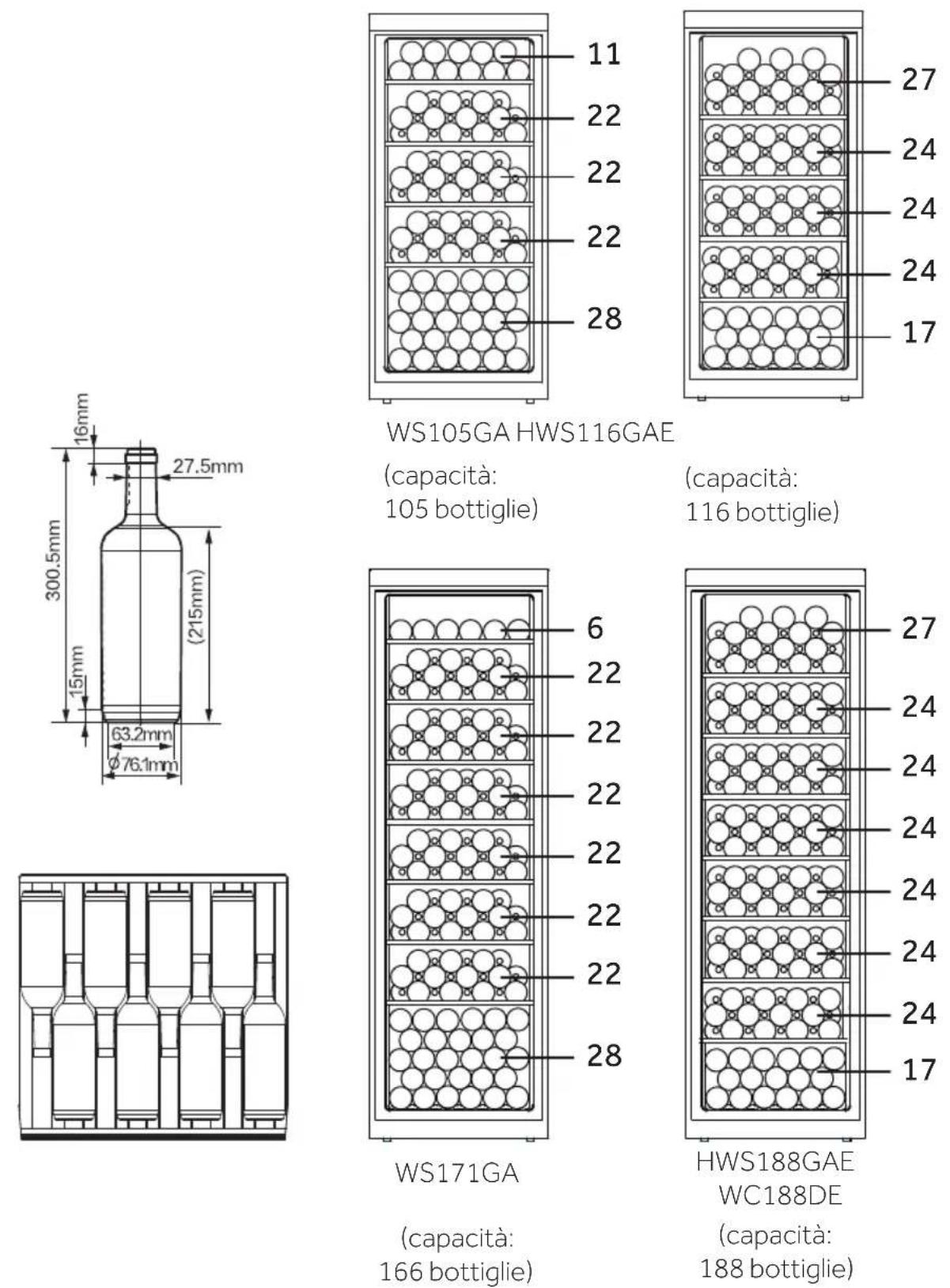

Impilaggio bottiglie vino....27

Questo apparecchio è destinato esclusivamente alla conservazione del vino. Prima di accendere l'apparecchio per la prima volta, leggere le seguenti avvertenze di sicurezza:

ATTENZIONE!

Prima di iniziare a usare il dispositivo

▶Verifi care che non vi siano danni verifi catisi in fase di trasporto.
▶Togliere tutti i materiali dell'imballaggio, tenerli fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente.
▶Attendere almeno due ore prima di procedere all'installazione del dispositivo al fine di garantire che il circuito del refrigerante sia completamente operativo.
▶Spostare sempre il dispositivo in due persone, dato che è molto pesante.

Installazione

▶L'apparecchio deve essere collocato in un luogo ben ventilato. Garantire uno spazio di almeno 10 cm sopra e intorno all'apparecchio.
▶AVVERTENZA: Non coprire od ostruire le aperture di ventilazione del frigorifero.
▶Non collocare mai l'apparecchio in una zona umida o in un luogo in cui potrebbe venir spruzzato dall'acqua. Pulire e asciugare gli spruzzi d'acqua e le macchie con un panno morbido e pulito.
▶Non installare la cantinetta per vini in posizioni non debitamente isolate o riscaldate, ad esempio garage, ecc. La cantinetta per vini non è stata progettata per funzionare a una temperatu ambiente inferiore ai 10°C.
▶Non installare il dispositivo esponendolo direttamente alla luce del sole o vicino a sorgenti di alimentazione (ad es. stufe, riscaldatori).
▶Installare e livellare il dispositivo in un'area adatta per le sue dimensioni e per il suo uso.
▶Verifi care che le informazioni elettriche riportate sulla targhetta di identifi cazione corrispondano a quelle dell'alimentazione, in caso contrario, contattare un elettricista.
▶L'apparecchio funziona con un'alimentazione di 220-240 VAC/50 Hz. Una tensione anomala può causare il mancato avviamento dell'apparecchio o danni al sistema di controllo della temperatura o al compressore, oppure può presentarsi un ru-more anomalo durante il funzionamento, nel qual caso occorre montare un regolatore automatico.
▶Non usare ciabatte e prolunghe.

ATTENZIONE!

▶ AVVERTENZA: Non posizionare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.
▶ AVVERTENZA: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.
▶Non inciampare sul cavo di alimentazione.
Servirsi di una presa con messa a terra separata per l'alimentazione che sia facilmente accessibile. L'apparecchiatura deve disporre di una messa a terra.
▶ Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a 3 poli (con messa a terra), adatta per una normale presa a 3 poli (con messa a terra). Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere accessibile.
▶ AVVERTENZA: Non danneggiare il circuito refrigerante.

Uso quotidiano

▶ Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età ed oltre e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso sicuro dell'apparecchiatura stessa e se ne hanno compreso i rischi.
▶ I bambini non devono giocare con l'apparecchiatura.
▶ I bambini di età compresa tra i 3 e gli 8 anni possono caricarlo e scaricarlo, ma non possono pulire o installare gli apparecchi di refrigerazione.

Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno che non siano sotto costante supervisione.

▶La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

Il dispositivo va collocato in modo tale che la presa resti accessibile.

Se gas freddo o altri gas infiammabili perdono nelle immediate vicinanze del dispositivo, disattivare la valvola del gas che perde, aprire porte e finestre e non scollegare il cavo di alimentazione dell'apparecchiatura.

▶Attendere come minimo 7 minuti per ricollegare l'alimentazione dopo aver eseguito lo scollegamento.

▶Non sollevare l'apparecchiatura prendendola per le maniglie.

▶Le chiavi vanno tenute fuori dalla portata dei bambini e non nelle immediate vicinanze dell'apparecchiatura al fine di impedire che i bambini restino bloccati all'interno dell'apparecchiatura stessa.

TENZIONE!

▶Si prega di notare che il prodotto funziona a una temperatura compresa fra i 10 e i 38°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori all'intervallo indicato.
Non posizionare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra all'apparecchio. per evitare lesioni personali causate da caduta o scosse elettriche causate dal contatto con l'acqua.
▶Aprire e chiudere lo sportello solo tramite le maniglie, lo spazio tra la lo sportello e l'armadietto è molto stretto, non mettere le mani in queste zone per evitare di schiacciarsi le dita, aprire o chiudere gli sportelli dell'apparecchio solo quando non ci sono bambini nel raggio di movimento dello sportello.
Non conservare o utilizzare materiali infiammabili, esplosivi o materiali corrosivi all'interno dell'apparecchio o nelle immediate vicinanze.
▶Non conservare sostanze esplosive quali ad esempio bombolette aerosol con propellenti infi ammabili all'interno del dispositivo.
▶Non conservare medicinali, batteri o agenti chimici nell'apparecchio. Questo apparecchio è un elettrodomestico e si raccomanda di non conservarvi all'interno materiali che richiedono temperature rigide.
▶Non impostare temperature inutilmente basse all'interno della cantinetta vino. Con impostazioni elevate si potrebbero avere temperature basse. Attenzione: Le bottiglie possono esplodere
▶Non toccare la superfi cie interna dell'elettrodomestico mentre è in funzione, in particolar modo con le mani bagnate, dato che le mani si potrebbero congelare a contatto con la superfi cie.

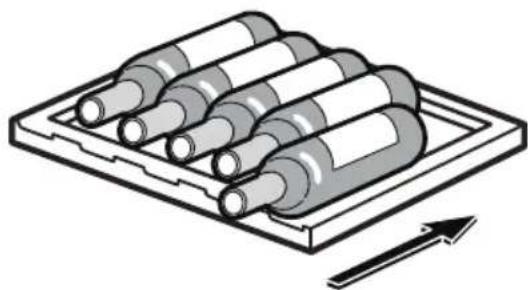

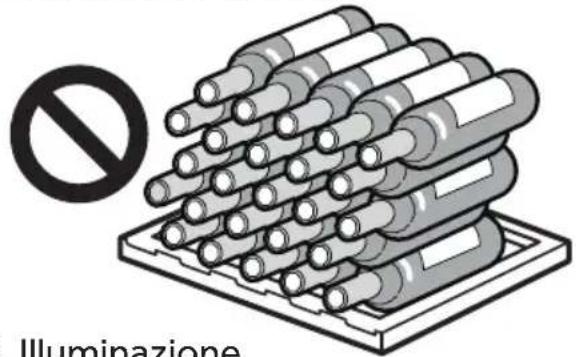

▶Al fi ne di garantire un corretto raff reddamento del vino, non sovraccaricare l'apparecchiatura.
▶Scollegare l'apparecchio in caso di interruzione di corrente o prima della pulizia, attendere almeno 7 minuti prima di riavviarlo, in quanto un avviamento frequente può danneggiare il compres- sore.
AVVERTENZA: Non utilizzare apparecchiature elettriche all'interno dell'elettrodomestico, a eccezione di quelli consigliati dal costruttore. Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).
▶ Per prolungare la durata di vita dell'apparecchiatura, evitare di spegnerla.
Non posizionare mai l'apparecchio orizzontalmente sul pavi- mento, dopo averlo inclinato di oltre 45°, attendere 24 ore prima di inserire la spina.

ATTENZIONE!

Manutenzione / pulizia

▶Verificare che i bambini siano supervisionati se eseguono operazioni di pulizia e manutenzione.
▶ Scollegare il dispositivo dall'alimentazione elettrica prima di intra- prendere qualsiasi intervento di manutenzione. Lasciar passare almeno 7 minuti prima di riavviare il dispositivo, dato che opera- zioni di avvio frequenti potrebbero danneggiare il compressore.

▶Tenere la presa e non il cavo in fase di scollegamento del dispositivo.

▶Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amil acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l'apposito detergente per congelatore/frigo, al fine di evitare danni. Utilizzare acqua calda e soluzione di bicarbonato di sodio; circa un cucchiaio di bicarbonato di sodio per un litro e un quarto di acqua. Risciacquare completamente con acqua e asciugare. Non usare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in una lavastoviglie.

▶AVVERTENZA: Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, che non siano quelli raccomandati dal produttore.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

▶Non provare a riparare, smontare o modificare il disp modo autonomo. In caso di riparazioni rimandiamo al nostro centro assistenza clienti.

Se la lampada è danneggiata, deve essere sostituita dal produt- tore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

▶Eliminare la polvere sulla parte posteriore dell'unità una all'anno per evitare di correre rischi legati al fuoco ed evitare un consumo eccessivo di corrente.

Consigli di sicurezza

IT

▶Non spruzzare o lavare il dispositivo in fase di pulizia.
▶Non usare acqua spray o vapore per pulire il dispositivo.
▶Non pulire le porte in vetro fredde con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del ghiaccio.
Se si lascia l'apparecchio fuori uso per un periodo prolungato, lasciarlo aperto per evitare la formazione di odori sgradevoli all'interno.

Informazioni sul gas refrigerante

ATTENZIONE!

Il dispositivo contiene il refrigerante infi ammabile ISOBUTAN (R600a). Verifi care che il circuito del refrigerante non si sia danneggiato in fase di trasporto o installazione. Le perdite di refrigerante possono causare lesioni agli occhi o rischi di incendio. Qualora siano verifi cati dei danni, tenere lontano dalle fonti di fuoco libero, ventilare bene la stanza, non collegare o scollegare i cavi di alimentazione del dispositivo o di qualsiasi altro dispositivo. Informare l'assistenza clienti.

Qualora gli occhi entrino in contatto col refrigerante, risciacquare immediatamente sotto all'acqua corrente e chiamare immediata-mente un medico oculista.

AVVERTENZA: Il sistema di refrigerazione è sotto alta pressione.

Non manometterlo. Poiché sono utilizzati refrigeranti infi ammi bili, installare, maneggiare e riparare l'apparecchio seguendo rigo rosamente le istruzioni e contattare un addetto o il nostro servizio post-vendita per smaltire l'apparecchio.

Uso previsto

L'apparecchiatura è stata pensata per essere usata in casa e in applicazioni simili, quali ad esempio

• cucine per il personale in negozi, uffici e altri ambienti di lavoro;
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• ambienti tipo bed and breakfast;
• catering e usi simili non al fine di vendita.

▶Per garantire la conservazione sicura del vino, si prega di osservare queste istruzioni per l'uso.

▶I dettagli sulla parte più adatta nel comparto dell'apparecchio dove conservare specifici tipi di alimenti, considerando la distribuzione della temperatura che può essere presente nei diversi scomparti, si trovano nell'altra parte del manuale.

Non sono ammesse modifiche o cambiamenti sull'apparecchiatura. Un uso non previsto potrebbe causare pericoli e perdita del servizio di copertura della garanzia.

Smaltimento

Il simbolo sul prodotto o sulla confezione indica che il prodotto non va gestito come un normale rifi uto domestico. Portare il prodotto presso un centro di raccolta per il riciclaggio della strumentazione elettrica ed elettronica. Assicurando che questo prodotto venga smaltito correttamente si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana che potrebbero invece derivare da uno smaltimento non corretto del prodotto stesso. Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi all'uffi cio locale competente, al servizio smaltimento dei rifi uti domestici o al negozio presso il quale è stato acquistato il prodotto.

Poiché vengono utilizzati i gas di isolamento infi ammabili, contattare un professionista o il nostro servizio post-vendita per smaltire l'apparecchio.

ATTENZIONE!

Rischio di lesione o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verifi ca-re che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, oltre che il lucchetto e le guarnizioni della porta al fi ne di evita-re che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.

▶ AVVERTENZA: Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.

▶Non pulire l'apparecchio con spazzole dure, spazzole metalliche, detersivo in polvere, benzina, acetato di amile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Pulire con l'apposito detergente per il frigorifero per evitare danni.

▶Pulire l'apparecchio quando vi è conservato poco vino o non vi è vino. È necessario pulirlo solo quando è sporco.

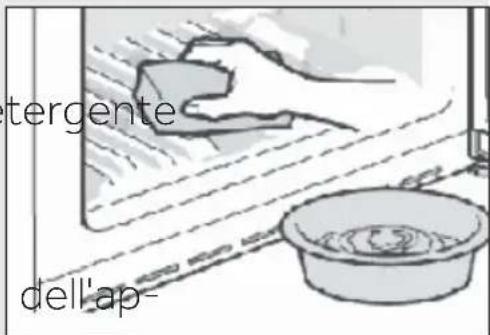

▶Pulire l'interno e l'alloggiamento del dispositivo servendosi di una spugna imbevuta di acqua tiepida e de neutro

▶Risciacquare con acqua tiepida pulita e asciugare con un panno morbido.

▶Non pulire alcun componente parecchio in lavastoviglie.

▶Lasciar passare almeno 7 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.

tergente dell'ap-

Pulire la guarnizione della porta:

▶Le guarnizioni della porta dovrebbero essere pulite a intervalli

di 3 mesi al fine di garantire una buo- na tenuta. Come segue: Rimuovere: Afferrare la guarnizione della porta ed estrarla

secondo la direzione della freccia, per rimuovere l'intera guarnizione della porta.

Immergere luna spazzola in acqua o alcool per alimenti, pulire la scanalatura della guarnizione della porta muovendo avanti e indietro la spazzola. Quindi pulire la superficie della guarnizione della porta con un asciugamano imbevuto di acqua o alcool alimentare. Infine, lavare la guarnizione della porta e asciugarla con un panno pulito.

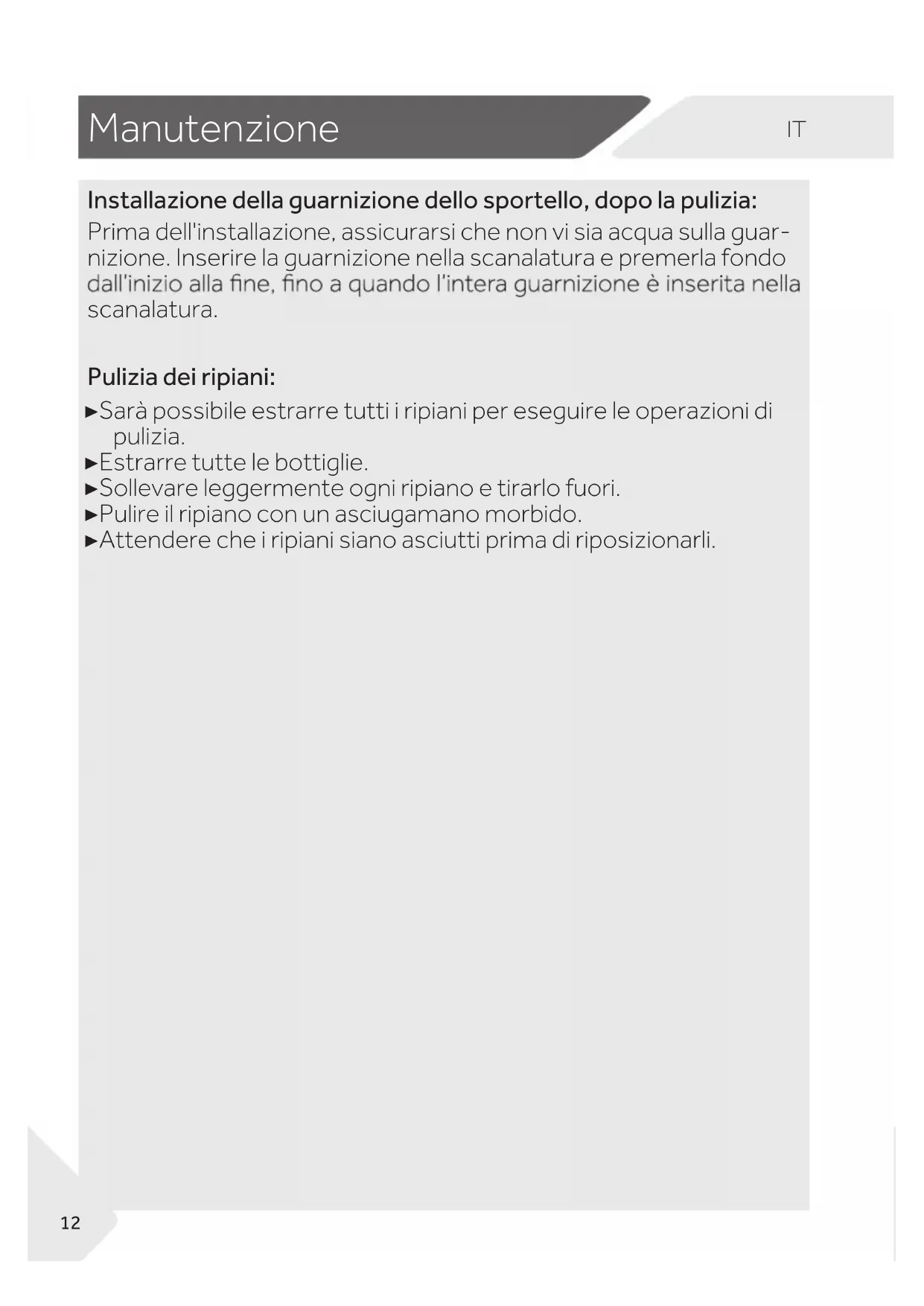

Installazione della guarnizione dello sportello, dopo la pulizia:

Prima dell'installazione, assicurarsi che non vi sia acqua sulla guarnizione. Inserire la guarnizione nella scanalatura e premerla fondo dall'inizio alla fine, fino a quando l'intera guarnizione è inserita nella scanalatura.

Pulizia dei ripiani:

▶Sarà possibile estrarre tutti i ripiani per eseguire le operazioni di pulizia.
▶Estrarre tutte le bottiglie.
▶Sollevare leggermente ogni ripiano e tirarlo fuori.
▶Pulire il ripiano con un asciugamano morbido.
▶Attendere che i ripiani siano asciutti prima di riposizionarli.

Controllare gli accessori e la documentazione conformemente al presente elenco: senza isolazione.

QuantitàModello prodotto\Nome	Guida per l'utente	Kit informazioni	Piccolo ripiano in legno	Ripiani per vino	Chiave
WS105GA 1 1 1 3 2
WS171GA 1 1 1 6 2
HWS116GAE 1 1 0 4 2
HWS188GAE 1 1 0 7 2
WC188DE 1 1 0 7 2

Nota

A causa di modifiche tecniche e modelli diversi, alcune delle illustrazioni all'interno di questo manuale potrebbero differire dal modello attuale.

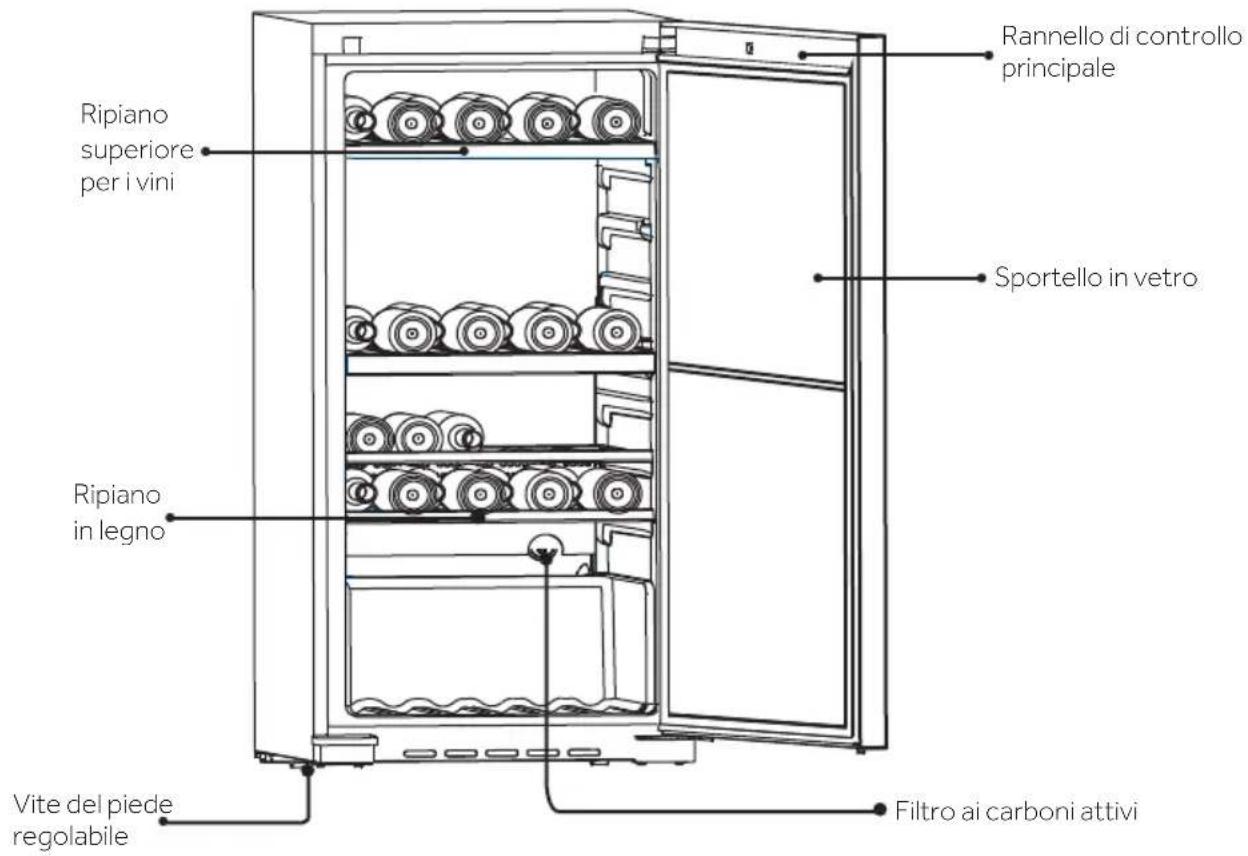

Immagine dell'apparecchio

Rannello di controllo principale Ripiano superiore per i vini Sportello in vetro Ripiano in legno Vite del piede regolabile Filtro ai carboni attivi

Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G.

1. Disimballaggio

▶Estrarre il dispositivo dall'imballaggio.

Togliere tutti i materiali dell'imballaggio, compresa la base in schiuma, e tutto il nastro adesivo che tiene gli accessori in posizione.

2. Condizioni ambientali

La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 10° C e i 38° C, dato che può influenzare la temperatura all'interno del dispositivo stesso nonché il suo consumo sul piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad esempio forni e frigoriferi, isolamento.

3. Requisiti di spazio

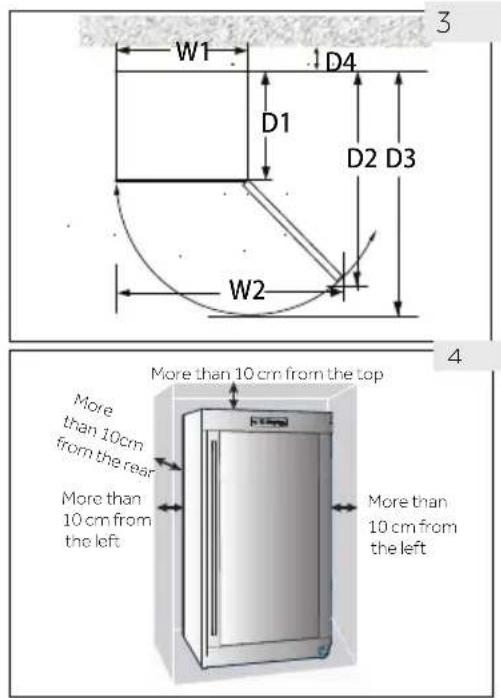

Spazio richiesto per aprire la porta (Fig. 3):

Larghezza in mm		Profondità in mm			Distanza dalla parete in mm
W1	W2	D1	D2	D3	D4
595	100	806	577	1174	1202

4. Spazio di ventilazione

Per motivi di sicurezza e per ragioni energetiche, sarà necessario osservare la distanza di ventilazione richiesta di 10 cm in tutte le direzioni (Fig. 4).

▶Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni. Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso.

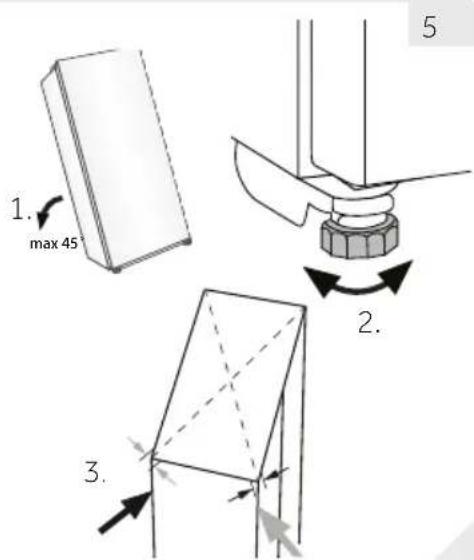

5. Allineamento dell'apparecchiatura

L'apparecchiatura dovrebbe essere collocato su una superficie piatta e resistente.

1. Inclinare l'apparecchiatura leggermente all'indietro (Fig. 5).
2. Impostare i piedini anteriori regolabili fino al livello desiderato ruotandoli.
3. Sarà possibile verificare la stabilità andando ad agire in modo alternato sulle diagonali. Questa leggera oscillazione dovrebbe essere la stessa in entrambe le direzioni. In caso contrario, il telaio si potrebbe inclinare; le conseguenze sarebbero dei danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera inclinazione verso la parte posteriore facilita la chiusura della porta.

1. max 45 2. 3. 5

6. Regolazione di precisione delle porte

L'apparecchiatura si chiude con più facilità se vengono usati i piedini di livellamento sulla parte anteriore.

Ruotare i piedini regolabili (Fig. 6) per alzarli o abbassarli:

▶La rotazione dei piedini in senso orario alza il dispositivo.

La rotazione dei piedini in senso anti-orario ab-bassa il dispositivo.

7. Tempo d'attesa

24 h 7

L'olio di lubrificazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio può entrare nel sistema a tubo chiuso in fase di trasporto se l'apparecchiatura viene inclinata. Prima di collegare il dispositivo alla sorgente di alimentazione attendere 24 ore (Fig. 7), affinché l'olio rientri all'interno della capsula.

8. Collegamento elettrico

Prima di ogni collegamento, verifi care che:

la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa.

la presa di alimentazione sia dotata di messa a terra e non vi siano collegate ciabatte o prolunga.

▶il cavo di alimentazione e la presa siano inseriti correttamente.

Collegare la spina a una presa domestica debitamente dotata di messa a terra.

ATTENZIONE!

Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).

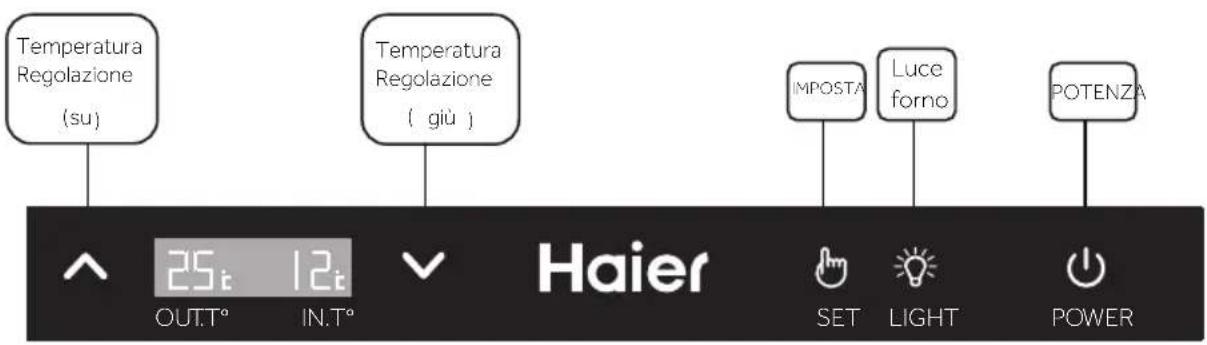

Pannello di controllo......

Temperatura Regolazione (su) Temperatura Regolazione ( giù ) IMPOSTA Luce forno POTENZA 25 t 12 t Haier SET LIGHT POWER

La gamma di temperatura del pannello del display è 5 ∼20°C (41∼68°F).

La temperatura di impostazione predefinita è di 12°C (54°F).

Sarà possibile impostare la temperatura a seconda dei propri requisiti per la conservazione del vino.

1. Regolazioni della temperatura

Per impostare la temperatura tenere premuto il 🎨 pulsante per circa 3 secondi. Quindi il display della temperatura di IN.Tº lampeggi a. Premere il pulsante ⚠ o √ per aumentare o ridurre l'impostazione di temperatura. Dopo aver raggiunto la temperatura desiderata, premere il pulsante 🎨

2. Luce interna

A completamento della vostra collezione, abbiamo aggiunto una luce tenue nella

cantinetta dei vini. Basta premere il pulsante

e si accende la luce, premere

nuovamente per spegnerla.Quando la porta è aperta la luce si accende.

Alla chiusura della porta la luce si spegne.

3. Conversione "°F/°C"

Premere e tenere premuto per 3 secondi, la temperatura visualizzata in Fahrenheit e

il carattere °F convertiranno la temperatura in gradi Celsius insieme al carattere "°C".

Premere e tenere premuto nuovamente per 3 secondi; la temperatura in gradi Celsius

e il carattere "°C" convertiranno la temperatura in gradi Fahrenheit insieme al carattere "°F".

4. Allarme apertura porta

Qualora la porta venga tenuta aperta per più di 1 minuto, il cicalino continuerà a emettere dei bip come allarme fino a che non verrà chiusa la porta o qualsiasi tasto sul pannello display non potrà essere usato e poi il cicalino smetterà di fare bip.

5. Memoria di spegnimento temperatura

In caso di black-out la cantinetta salva in modo automatico la temperatura impostata. Dopo il ripristino della corrente, funzionerà sulla base della temperatura impostata prima del black-out mentre le altre funzioni tornando allo stato.predefinito.

6. Potenza

Tenendo premuto il tasto 🎋 per 3 secondi, l'alimentazione principale si spegne (l'alimentazione per tutti i dispositivi interni verrà disattivata e il dispositivo sarà in standby). Se il dispositivo è spento, l'alimentazione potrà essere attivata tenendo premuto il tasto 🎋 per 3 secondi, e poi tutte le icone sulla schermata del display si accendono.

Suggerimenti per risparmiare energia

▶ Verificare che il dispositivo disponga di una ventilazione adeguata (cfr. INSTALLA ZIONE).
Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di alimentazione (ad esempio: stufe, riscaldatori).
Evitare di impostare temperature inutilmente basse all'interno dello scomparto frigorifero. Il consumo di energia aumenta mano a mano che si scende con la temperatura impostata nel dispositivo.
▶ Aprire la porta del dispositivo leggermente, unicamente quando necessario.
▶Non superare il numero di bottiglie indicato per evitare di ostruire il flusso dell'aria.
▶ Tenere pulite le guarnizioni di modo che la porta si chiuda correttamente.
La configurazione più risparmio energetico richiede che gli scaffali siano posizionati nell'apparecchio in condizioni fresche di fabbrica, e che le bottiglie di vino siano posizionate senza bloccare l'uscita dell'aria del condotto.

Strumentazione

IT

1. Ripiano

1. I ripiani sono stati progettati per una facile conservazione ed estrazione del vino. Essi possono essere puliti con un panno morbido.

2. Sarà possibile impilare le bottiglie di dimensioni normali con un diametro di 76 mm.

3. Sarà possibile impilare le bottiglie Magnum sul ripiano inferiore.

4. La quantità può variare rispetto al numero di bottiglie indicate nell'immagine, a condizione che siano impilate diversamente.

Precauzioni per l'uso della cantina

Non depositare nella cantina quantità di vino Prima di posizionare le bottiglie nella cantina, troppo elevate, in modo da non superare la verificare che i ripiani siano completamente capacità di portata dei ripiani. Non collocare stabili. più di tre file di vini su ciascun ripiano. Non Inoltre, verificare che dai ripiani non sporga posizionare più di tre livelli di bottiglie su ogni alcuna bottiglia per evitare che lo sportello di ripiano; il peso massimo consentito su ogni vetro vi sbatta contro durante la chiusura. portabottiglie è di 35 kg.

Illuminazione

La luce a LED interna si accende quando viene aperta la porta. Per accendere la luce a sportello chiuso, toccare il pulsante LIGHT. Per spegnere la luce, toccare nuovamente il pulsante. Per aumentare l'efficienza energetica, le luci dovrebbero essere spente quando non si visualizza il contenuto della cantinetta.

3. Il blocco

Per chiudere a chiave la cantinetta per vini, chiudere la porta e mettere la chiave nella serratura:

▶Bloccare la porta ruotando la chiave in senso anti-orario;
▶Sbloccare la porta ruotando la chiave in senso orario.

4.Sbrinamento automatico

Questo apparecchio è dotato di funzione d scongelamento automatico. Durante l'uso, verificare che tale foro non sia otturato, in modo da consentire all'acqua di sbrinamento di fluire correttamente nell'apposita vaschetta della cantina.

Pulire con regolarità le vaschette per la racconta dell'acqua nella parte posteriore degli scomparti superiore e inferiore. Utilizzare un panno asciutto per assorbire l'acqua presente nelle vaschette (si consiglia di effettuare la pulizia ogni tre mesi).

1. Sbrinamento

Lo sbrinamento della cantinetta per vini avviene in automatico, non è necessario intervenire manualmente.

2. Sostituzione della lampada LED

La lampada si serve della tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico è una lunga durata di vita. In caso di anomalie, si prega di contattare il servizio clienti, cfr. SERVIZIO CLIENTI.

ATTENZIONE!

Non sostituire la lampada da soli. Va sostituita solo dal produttore o dall'agente di servizio autorizzato.

Parametri della lampada LED:

Tensione 12 V; Potenza massima: 1.65 W

3. Non uso per lunghi periodi di tempo

Togliere il cavo di alimentazione.

Pulire l'apparecchiatura e la guarnizione della porta conformemente a quanto descritto più sopra.

Tenere aperta la porta per evitare la formazione di cattivi odori all'interno.

4. Spostamento del dispositivo

1. Togliere tutte le bottiglie e scollegare il dispositivo.
2. Fissare i ripiani e tutte le parti mobili nella cantinetta per vini servendosi di nastro adesivo.
3. Non inclinare la cantinetta per vini più di 45° per evitare di danneggiare il sistema refrigerante.

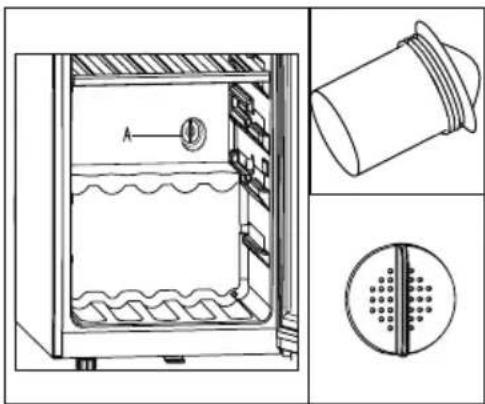

5. Scambio d'aria con filtro a carboni attivi

Il modo in cui i vini continuano a maturare dipende dalle condizioni ambientali; la qualità dell'aria è quindi determinante per la conservazione del vino. Un filtro a carboni attivi è stato installato nella parte inferiore della parete posteriore dell'apparecchio, per garantire una qualità ottimale.

Nota

Si consiglia di sostituire il filtro una volta all'anno e di rivolgersi al proprio rivenditore.

Sostituzione del filtro:

Prendere il filtro per la maniglia. Ruotarlo verso sinistra e rimuoverlo.

Inserimento del filtro:

Inserirlo con la maniglia in posizione verticale. Ruotarlo verso destra e inserirlo.

Guida alla risoluzione dei problemi

IT

Molti dei problemi più ricorrenti possono essere risolti senza competenze specifiche. In caso di problemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

ATTENZIONE!

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla presa.
  Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti esperti, dato che l'esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.
  ▶Un'alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio o da persone qualificate al fine di evitare pericoli.

Codice di errore	Causa Soluzione
H1	L'apparecchiatura emette un'avver-tenza di temperatura elevata quando la temperatura del vano superiore è rimasta più alta di 25 °C per 3 ore.	La temperatura ambiente è troppo alta. La temperatura di funzionamento dell'apparecchiatura dov-rebbe essere compresa fra 10°C e 38°C.
L1	Il compressore smette di funzionare quando la temperatura è inferiore a 0 °C. L'avvertenza di bassa temperatura viene emessa quando la temperatura è stata inferiore a 0 °C per 2 ore.	La temperatura ambiente è troppo bassa. La temperatura di funzio-namento dell'apparecchiatura do-vrebbe essere compresa fra 10 °C e 38°C.
Problema Possibile causa Possibile soluzione
Il compressore non funziona.	La spina non è collegata alla presa di corrente.	Inserire la spina nella presa.
Il dispositivo funziona frequentemente oppure funziona per periodi di tempo troppo lunghi.	La temperatura interna o esterna è troppo alta.Il dispositivo è stato spento per lunghi periodi di tempo.Una porta del dispositivo non è stata chiusa correttamente.La porta è stata aperta con eccessiva frequenza o troppo a lungo.Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente.Non è garantito il livello adeguato di circolazione dell'aria.La temperatura è impostata su un livello troppo basso.	In questo caso, è normale che il dispositivo funzioni più a lungo.Di norma, è necessario aspettare un po' di tempo per consentire un raffreddamento completo del dispositivo.Chiudere la porta e verificare che il dispositivo si trovi su una superficie piana e che non vi siano alimenti o contenitori che bloccano la porta.Non aprire la porta con eccessiva frequenza.Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti.Garantire un livello di ventilazione adeguato.Il problema verrà risolto quando viene raggiunta la temperatura desiderata.
L'interno della cantinetta per vini è sporcoe/o emana cattivo odore.	La parte interna della cantinetta per vini deve essere pulita.	Pulire l'interno della cantinetta per vini.
All'interno del dispositivo non c'è abba-stanza freddo.	La temperatura è impostata su un livello troppo alto.Le bottiglie sono state aggiunte di recente.Una porta del dispositivo non è stata chiusa correttamente.La porta è stata aperta con eccessiva frequenza o troppo a lungo.Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente.	Resettare la temperatura.Lasciar tempo che le bottiglie aggiunte di recente raggiunga-no la temperatura desiderata.Chiudere la porta.Non aprire la porta con eccessiva frequenza.Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti.
C'è troppo freddo all'interno del dispositivo.	La temperatura è impostata su un livello troppo basso.	Resettare la temperatura.
Formazione di umidità all'interno dello scomparto frigori-fero.	Il clima è troppo caldo e troppo umido.Una porta del dispositivo non è stata chiusa correttamente.La porta è stata aperta con eccessiva frequenza o troppo a lungo.	Aumentare la temperatura.Chiudere la porta.Non aprire le porte o i cassetti con eccessiva frequenza.

Guida alla risoluzione dei problemi

IT

Problema Possibile causa Possibile soluzione
L'umidità si accumula sulla superficie esterna della cantinetta per vini.	Il clima è troppo caldo e troppo umidoLa porta non è ben chiusa. L'aria fredda all'interno del dispositivo e l'aria calda all'esterno causano condensa.	Si tratta di una condizione nor- male con climi umidi. Ciò varierà al variare del livello di umidità.Verificare che la porta sia chiu- sa saldamente e che le guarni- zioni sigillino in modo adeguato.
L'apparecchio emette suoni anormali	Il dispositivo non era appoggiato su una superficie piana.Il dispositivo tocca alcuni oggetti nelle immediate vicinanze.	Regolare i piedini e livellare il dis-positivo.Togliere gli oggetti nelle imme- diate vicinanze del dispositivo.
Si sente un suono leggero, simile a quello dell'acqua che scorre.	Non si tratta di un'anomalia	-
Il sistema di illuminazione interna o quello di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Il sistema di alimentazione non è intatto.Una delle lampade LED non fun- ziona.	Inserire la spina nella presa.Controllare l'alimentazione elettrica della stanza. Chiamare l'azienda di fornitura elettrica locale.Rivolgersi all'assistenza clienti per la sostituzione
I lati del refrigera- tore e i nastri della porta si riscal- dano	Non si tratta di un'anomalia di fun- zionamento.	-
La porta non si chiude corretta- mente	L'apparecchiatura non è in piano.La porta è bloccata.	Mettere a livello l'apparecchia- tura con i piedini di livellamento.Controllare la presenza di bloc- chi quali ad esempio bottiglie o ripiani.

Per contattare l'assistenza tecnica, visitare il nostro sito Web:

https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Scheda del prodotto conformemente alla normativa UE Numero 2019/2016

Marca		HaierHaier Haier Haier Haier
Nome modello/identificativo	WS105GA	WS171GA	HWS116GAE	HWS188GAE	WC188DE
Categoria	Cantinetta per vini
Categoria di raffreddamento per la casa	I	I	I	I	I
Classe di efficienza energetica	G G G G G
Consumo energetico annuo (kWh/anno) 1)	153 153	164	1670 170	176
Volume di conservazione (L)		368	210 220 385 385
Classe climatica: Questo dispositivo è stato pensato per essere usato a una temperatur a ambiente compresa fra 10 °C e 38 °C	SN-ST	SN-ST	SN-ST	SN-ST	SN-ST
Emissioni di rumore per via aerea (db(A) re 1pW)	C(38)	D(48)	C(38)	C(38)	C(38)
Tipo di apparecchio	Indipendente
Questo dispositivo è stato pensato per essere usato solo per la conservazione del vino.	Sì	Sì	Sì	Sì	Sì
Dimensioni (P/L/H in mm)	639×595×1,265	639×595×1,850	639×595×1,265	639×595×1,850	639×595×1,850

Spiegazioni:
1) in base ai risultati di test standard per 24 ore. Il consumo energetico effettivo dipende sull'ambiente reale, la quantità di imbottigliamento, la temperatura impostata, la porta apertura e chiusura, ecc. 2) La potenza assorbita nominale è il valore ottenuto secondo il test standard quando la cantinetta non si accende la luce interna e l'aria ciclabile

—temperata estesa: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»;
—temperata: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»;
—subtropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»;
—tropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»;

Standard e direttive CE

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, il che gli conferisce la marcatura CE.

Servizio di assistenza

IT

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

- il proprio rivenditore locale

- l'area Assistenza & Supporto su www.haier.com dove è possibile trovare numeri di telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Per contattare il nostro Servizio, verifi care di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello____ N. Seriale____

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese* Indirizzo postale Paese Indirizzo postale
Italia Francia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY		Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE
SpagnaPortogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgium-FRBelgium-NLNetherlandsLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Germania,Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY	PoloniaRepubblicaCecaUngheriaGrecia	Haier Polonia Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND
Regno	Haier Appliances UK Co.Ltd.
Unito	One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	RomaniaRussia

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;

maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

La disposizione delle bottiglie si basa su una rappresentazione grafica di una bottiglia bordolese standard (0,75 l). A causa delle diverse specifiche della bottiglia, la quantità effettiva di caricamento della bottiglia potrebbe essere diversa.

(capacità: 105 bottiglie)
(capacità: 166 bottiglie)
(capacità: 116 bottiglie)
HWS188GAE WC188DE (capacità: 188 bottiglie)

6. Ajuste fino da porta
