Marca	Caffitaly
Modello	Maia S33
Tipo di prodotto	Macchina da caffè a capsule
Sistema di capsule	Sistema Caffitaly (capsule originali)
Dimensioni (A x L x P)	330 x 110 x 235 mm
Peso	Circa 3 kg
Capacità del serbatoio dell'acqua	0,7 litri
Pressione massima	15 bar
Potenza	1300 W (stima)
Alimentazione elettrica	220-240 V / 50-60 Hz
Capacità del contenitore per capsule usate	8 capsule
Livello sonoro	Inferiore a 70 dB(A)
Temperatura di funzionamento	10 °C a 40 °C
Funzioni principali	Espresso, Caffè lungo, Caffè controllato (programmazione della quantità)
Regolazione altezza tazza	Tazza grande / piccola (vassoio raccogligocce regolabile)
Risparmio energetico	Spegnimento automatico dopo 10 minuti di inattività
Segnale di decalcificazione	Spia multifunzione lampeggia in GIALLO
Pulizia	Pulizia quotidiana dei contenitori e dell'erogatore; decalcificazione regolare
Manutenzione	Parti rimovibili lavabili a mano (serbatoio, contenitore, griglia); non lavare in lavastoviglie
Sicurezza	Spegnimento automatico, protezione contro il surriscaldamento, leva di sicurezza
Servizio post-vendita	Centro assistenza autorizzato ([e-mail])
Garanzia	Garanzia del produttore (soggetta a uso conforme)

Domande frequenti - Maia S33 Caffitaly

Cosa fare se l'apparecchio non eroga caffè e la spia lampeggia in ROSSO?

Il serbatoio dell'acqua è vuoto. Riempilo con acqua fresca, quindi premi uno dei pulsanti A, B o C per ricaricare il circuito idraulico. Attendi che i pulsanti si accendano in modo fisso prima di preparare un caffè.

Come programmare la quantità di caffè per ogni pulsante?

Posiziona una tazza sotto l'erogatore, inserisci una capsula e abbassa la leva. Tieni premuto il pulsante desiderato (A o B) fino a sentire due bip. Rilascia quando la quantità desiderata è raggiunta, oppure premi di nuovo per fermare. La programmazione viene memorizzata per gli usi successivi.

Perché il caffè non è abbastanza caldo?

Le tazze potrebbero essere fredde: preriscaldale sciacquandole con acqua calda. Se il problema persiste, potrebbe essere necessaria una decalcificazione. Segui le istruzioni di decalcificazione con un prodotto Caffitaly System.

Impossibile abbassare la leva: cosa fare?

Controlla se il contenitore per capsule usate è pieno; svuotalo se necessario. Se una capsula è bloccata all'interno, rimuovila con cautela dopo aver scollegato l'apparecchio.

Cosa significa la spia D che lampeggia in GIALLO?

È il segnale di decalcificazione. La macchina ha rilevato che è necessario un ciclo di decalcificazione. Segui la procedura descritta nel capitolo 'Decalcificazione' del manuale, utilizzando un decalcificante Caffitaly System.

Come pulire la macchina quotidianamente?

Svuota e risciacqua il vassoio raccogligocce, il contenitore per capsule usate e il serbatoio dell'acqua. Pulisci l'erogatore smontando le sue parti interne. Usa un panno morbido e un detergente neutro per l'esterno. Non lavare mai le parti in plastica in lavastoviglie.

L'apparecchio si spegne da solo: è normale?

Sì, è la funzione di risparmio energetico. Dopo 10 minuti di inattività, la macchina riduce il consumo. I pulsanti lampeggiano e poi si spengono. Per riattivarla, premi un pulsante o solleva la leva: l'apparecchio si riscalda automaticamente.

Quali capsule utilizzare con la Maia S33?

Utilizza esclusivamente le capsule originali Caffitaly System. L'uso di altre capsule rischia di danneggiare la macchina e annullare la garanzia.

Come effettuare un ciclo di risciacquo?

Dopo un'erogazione, solleva e poi abbassa la leva entro 5 secondi: la macchina emette due bip. Premi contemporaneamente i pulsanti A e B per avviare il ciclo di risciacquo. I pulsanti lampeggiano durante il risciacquo.

Cosa fare se la spia D rimane accesa fissa in ROSSO?

Indica un problema di riscaldamento. Spegni la macchina scollegando il cavo, attendi qualche istante, poi ricollega. Se il problema persiste, contatta un centro assistenza autorizzato.

MANUALE UTENTE Maia S33 Caffitaly

Italiano Manuale di istruzioni

A: taste "Espresso";
B: tasting "Caffé lungo";
C: tasto "Caffé fi Itro";
D: spia "Multifunzione"
E: vano insertimento capsula;
F: Coperchio serbatoio acqua;
G: Leva aperture / chiusura vano insertimento capsula;
H: Serbatoio acqua;
I: Cavo elettrico;
L: Erogatore;
M: Cassetto capsule ESAuste;
N: Vasca raccogligocce con griglia;

English

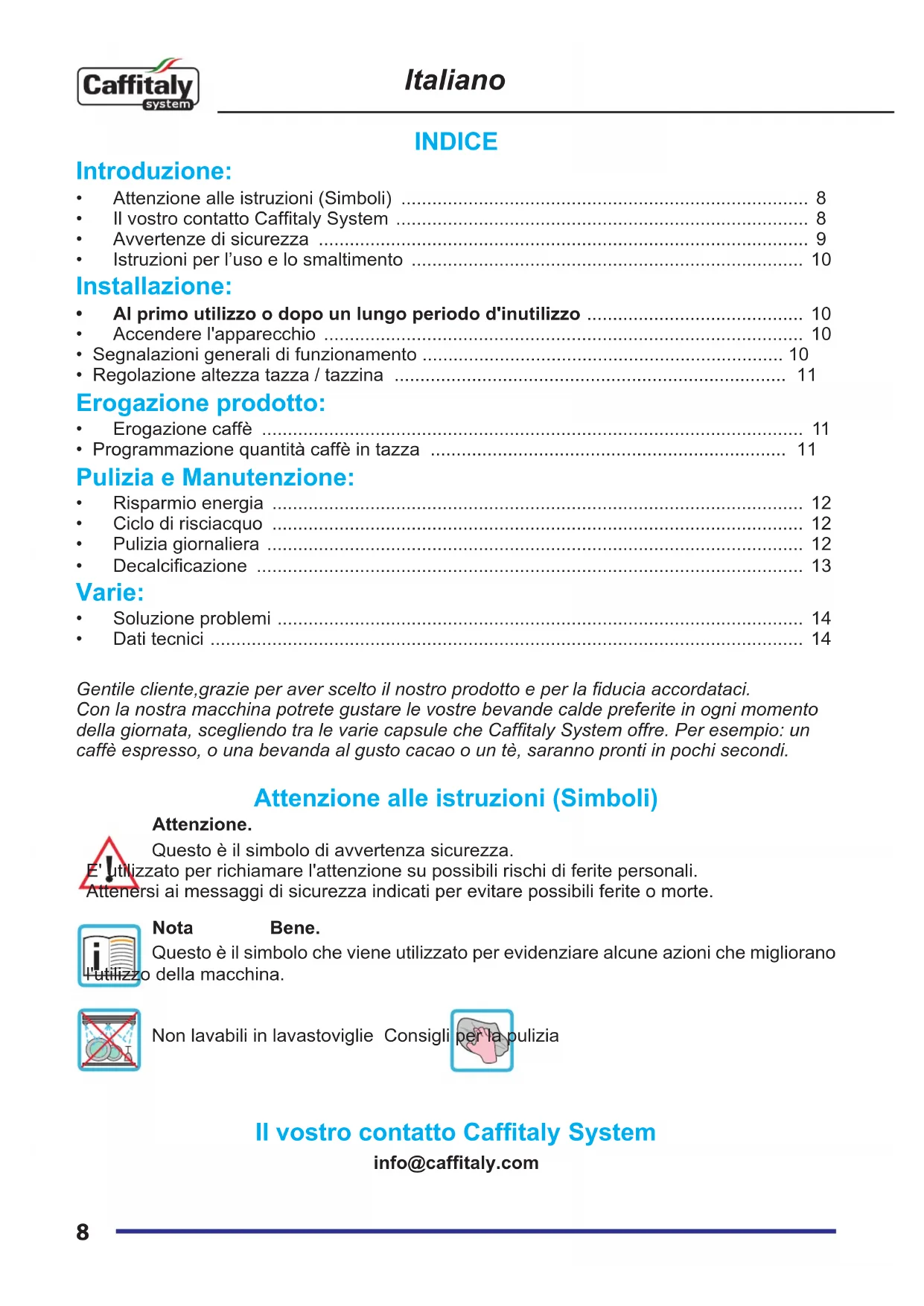

• Attenzione alle istruzioni (Simboli) 8
  Il vosto contatto Caffitaly System 8
• Avvertenze di sicurezza 9
  Istruzioni per l'uso e lo smaltimento 10

Installazione:

Al primo utilizzato o dopo un lungo periodo d'inutilizzo 10
Accendere l'apparecchio 10
- Segnalazioni generali di funzionamento 10
Regolazione altezza tazza / tazzina 11

Erogazione prodotto:

Erogazione caffe 11
-Programmazione quantità caffe in tazza 11

Pulizia e Manutenzione:

Risparmio energia 12
Ciclo di risciacquo 12
Pulizia giornaliera 12
Decalcificazione 13

Varie:

Solutione problemi 14
Dati tecnici 14

Gentile cliente, grazie per aver scelto il nostro prodotto e per la fiducia accordataci. Con la nostra macchina potrete gustare le vostre bevande calde preferite in agli momento della giornata, scegliendo tra le varie capsule che Caffitaly System offre. Per esempio: un caffe espresso, o una bevanda al gusto cacao o un te, saranno pronti in pochi secondi.

Attenzione alle istruzioni (Simboli)

Attenzione.

Questo è il symbolo di avvertenza sicurezza. E'utilizzato per richiamare l'attenzione su possibili rischi di ferite personali. Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte.

Nota Bene.

Questo è il symbolo che viene utilizzato per evidenziare alcune azioni che migliorano della macchina.

Non lavabili in lavastoviglie Consigli per la pulizia

Il vostro contatto Caffitaly System

[e-mail]

Avverenze di sicurezza

Leggere con ATTENZIONE le seguenti istruzioni!

Eviterete casi' i rischi di infortuni e danni all'apparecchio.

• Questo appearecchio è destinato ad essere utilizzato in applicazioni domestiche e similari.
  Non è ammesso l'utilizzo nelle seguenti aree: aree cucina per il personale di negozi, uffici e altri ambienti di lavoro, in alberghi, agriturismo, motel, Bed & Breakfast e altri ambienti di tipo residenziale.
• Qualsiasi altri utilizzato non previsto da queste istruzioni cui èssere causa di danni a persone e/o cose oltreché alla macchina stessa e fa decadere la garanzia. Il costruttore non risponde per anni derivanti da un uso improprio dell'apparecchio.
• Dopo aver molto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di danni, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzato e rivolgersi ad un Centro Assistenza Autorizzato.
• Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Utilizzare l'apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolo di morte per scosse elettriche.
• Conservare ed utilizzato l'apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immershere l'apparecchio. Proteggere l'apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolò di morte per scariche elettriche.
• Collegare l'apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targhetta dati situata sul fondo dell'apparecchio.
• Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2^ d'inclinazione.
• Non consentire l'uso dell'apparecchio a bambini (anche di età superioreagli 8 anni), a persona con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite da una persona responsabile della loro incolumita. Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio!
  Non lasciare il cavo di alimentazione vicino a superfici calde, a spigoli o oggetti taglienti.
• Mai mettere le mani dentro il vano portacapsule. Pericolo di lesioni.
  Richiudere sempre la leva. Mai aprie la leva durante l'erogazione di un prodotto.
• Mai rimuovere parti della macchina, salvo nelle indicate per la pulizia giornaliera.
• Non inseire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni delve essere eseguito solo da un Centro Assistenza Autorizzato!
• Non staccare il cavo di alimentazione tirandolo, ma estrarlo impugnando la spina per evitare di danneggiarlo.
• Procedure con la decalcificazione ad intervalli regolari, come indicato delle istruzioni. In caso contrario l'apparecchio potrebbe danneggiarsi.
• Pulire scrupolosamente e regolarmente l'apparecchio. Il deposito che si create in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l'apparecchio e lasciarlo raffreddare prima di procedere alla pulizia.
• Nel caso si preveda di non utilizzato l'apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina alla presa elettrica.

Istruzioni per l'uso e lo smaltimento

recchio è costruito con materiali di alta qualità che possono essere riutilizzati ati. Smaltire l'apparecchio in un apposto centro di raccolta.

Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli apposti centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che fornisco quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadaguato, e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comaporta l'applicazione delle sanzioni amministrative previste alla normativa vigente. L'imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale.

Al primo utilizzato o dopo un lungo periodo d'inutilizzo

Utilizzare esclusivamente le "capsule originali Caffitaly System"

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
• Inserire la spina nella presa di corrente. (Fig.13); l'apparecchio si accende.
  Assieme ai tasti A-B-C, lampeggia alternativamente in ROSSO anche la spia D.
• Posizione are un contentatore capiente (almeno 250ml) sotto all'erogatore, rimuovendo prima la vasca raccogligocce se necessario (Fig.9).
• Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico. La spia D si spegne.

NOTA BENE: nel caso in cui al termine del caricamento, i tasti A-B-C e la spia D ino a lampeggiare, ripetere le operazioni del punto precedente.

I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.
- Quando i tasti A-B-C si accendono in modo fisso, l'apparecchio è primo per l'utilizzo.

Accendere l'apparecchio

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
• Inserire la spina nella presa di corrente (Fig. 13); l'apparecchio si accende.
  I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.
• Quando i tasti si accendono in modo fisso, l'apparecchio è primo per l'utilizzo.

Segnalazioni generali di funzionamento

SEGNALE DECALCIFICAZIONE:

• Quando la spia D lampeggia in GIALLO, si consiglia di eseguire il ciclo di decalcificazione (Vedere Cap. Decalcifi cazione).

RISCALDAMENTO:

I tasti A-B-C lampeggiano contemporaneamente.

• Quando la spia D lampeggia in ROSSO, e la macchina emette 3 segnali sonori iniziali e successivement 1 ad intermittenza, il serbatoio acqua è vuoto.

• Riempire il serbatoio acqua con acqua fresca, non gasata (Fig.4).

• Sollevare e chiudere la leva (Fig.1 - 3) per far cadere nell'apposto cassetto l'eventuale capsula presente all'interno.

• Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.
• Quando i tasti A-B-C si accendono in modo fisso, la macchina è pronta per l'utilizzo.

SE VIENE SOLLEVATA LA LEVA DURANTE L'EROGAZIONE:

• Se la leva viene sollevata durante l'erogazione di un prodotto (Fig.1), si può essere l'emissione di spruzzi di acqua calda. Pericolo di uszioni!
  La spia D lampeggia in ROSSO e la macchina emette un segnale sonoro intermittente. L'erogazioneiene interrotta immediatamente.
• Chiudere la leva (Fig.3).
• Premere uno dei tasti A-B-C per resettare l'allarme.
• La macchina è di nuovo pronta per l'utilizzo.

Regolazione altezza tazza / tazzina.

• La macchina puo' essere regolata per consentire il corretto utilizzato delle tazze grandi o delle tazzine.
• Iniziolemente la macchina è predisposta per l'utilizzo di tazze grande (Fig.7).
• Per un miglior risultato utilizzando le tazzine, si deve sollevare la vasca raccogligocce e la griglia, e agganciarla nei due fori superiori (Fig.10).
• A Anything's puto si puo mettere una tazzina sotto l'erogatore caffe (Fig.8).

Erogazione caffe

Utilizzare escludamente le "capsule originali Caffitaly System"

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore caffe (Fig.7 o 8).
  Premere breve il tasto A o B, a seconda del caffe desiderato.
• Il tasto premuto lampeggia. L'erogazione si ferma quando viene raggiunta la quantità programmata e la macchina emette un segnale sonoro.
• Sollevare la leva per espellere la capsula che cade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

NOTA BENE: le quantità di caffe erogato si possoprogrammare secondo i gusti e le dimensioni delle tazze o tazzine utilizzate. Per programmare le quantità are il Cap. "Programmazione quantità caffe in tazza".

Programmazione quantità caffe in tazza

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore (Fig.7 o 8).

Per programmare il tasto esistono due modi:

A) Premere e mantenere premuto per quale secondo il tasting, fino quando la macchina non emette due segnali sonori. Quando avete raggiunto la quantità di caffe desiderata, ripremere il tasting premuto.
B) Premere e mantenere premuto il tasting. Quando avete raggiunto la quantità di caffe desiderata, rilasciare il tasting.

• Ora il tasting è programmato. La quantità di caffe erogata puo' essere programmata da un minimo di 20 a un massimo di 250 ml.
• Sollevare la leva per espellere la capsula che cade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

Risparmio energia

La macchina riduce automaticamente il consumo dopo 10 minuti di inutilizzato. I tasti A-B-C lampeggiano lentamente e sequentialmente. Dopo 3 minuti i tasti A-B-C si spengono. Per ritornare alle normali condizioni d'uso premere un tasting qualisi o aprire la leva. L'apparecchio inizia a riscaldare.

Quando i tasti A-B-C si accendono in modo fisso, la macchina è pronta per l'utilizzo.

Ciclo di risciacquo

• Al terme di una erogazione, après e chiudere la leva entro 5 secondi. La macchina emette due lunghi segnali sonori (Beep).
• Premere i tasti A-B. La macchina eroga il ciclo di risciacquo e i tasti A-B-C lampeggiano contemporaneamente.

Pulizia giornaliera

• Estrarre la vasca raccogli gobce e il cassetto capsule ESAuste (Fig.6).
• Sollevare il cassetto capsule ESAuste (Fig.11); vuotarlo e risciacquarlo.
• Rimuovere la griglia e il suo supporto (Fig.12). Sollevare la vasca raccogli gobce; vuotarla e risciacquarla.
• Rimuovere il serbatoio acqua (Fig.5); svuotarlo e risciacquarlo.
• Rimuovere la copertura frontale. Successivamente rimuovere il corpo interno dell'erogatore (Fig.14).
• Smontare il corpo dell'erogatore caffe (Fig.15).
  Risciacquare i componenti dell'erogatore caffe.

Per pulire la superficie dell'apparecchio I componenti in plastica dellautilizzare un panno morbido e un macchina, compreso il serbatoiodetergente neutro. Non usare getti acqua, NON possono essered'acqua per la pulizia dell'apparecchio. lavati in lavastoviglie.

Decalcificazione

Segnale decalcificazione: quando la spia D lampeggia in GIALLO e la macchina emette 3 segnali sonori, si consiglia di eseguire il ciclo di decalcificazione, come di seguito illustrato.

La macchina è dotata di un avanzato programma che verifica quanta acqua viene per l'erogazione dei prodotti. Questa misurazione consente di dareindicazioni all'utilizzatore su quando la macchina necessita di un ciclo di decalcificazione.

Si raccomanda d'utilizzare il decalcificante Caffitaly System, che è stato studiato per rispetto le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza del consumatore. La soluzione decalcificante deve essere smaltita secondo quando previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

Leggere ATTENZIONE le precauzioni d'uso presenti sulla confezione del decalcificante. Evitare il contatto con gli occhi, la pelle e le superfici della macchina. Durante la decalcificazione non spagnere la macchina e non sollevare la leva. Deve presente una persona durante l'operazione.

Non usare aceto: puo' danneggiare la Vostra macchina!

• Spagnere la macchina scollegando la spina alla presa di corrente (Fig.13).
• Svuotare e risciacquare il cassetto capsule ESAuste e la vasca raccogli gobce (Fig.6).
• Estrarre e svuotare il serbatoio dell'acqua (Fig.5).
• Miscelare meta contento di un flacone di decalcificante Caffitaly System con circa 500ml di acqua (625ml in totale) e versare nel serbatoio.
• Assicurarsi che la leva sia abbassata (Fig.3), e che non sia presente una capsula all'interno del vano inserimento capsula.
• Rimuovere la vasca raccogli gobce e posizionare un contentatore (almeno 250ml) sotto l'erogatore (Fig.9).
• Mantenere premuti i tasti A e B e contemporaneamente inserire la spina nella presa di corrente per accendere l'apparecchio. Il tasting B è accesso, nelle la spia D lampeggia alternativamente in GIALLO e ROSSO.
• Premere il tasto B per iniziare il ciclo di decalcificazione.
  La macchina eroga la soluzione decalcificante ad intervalli (5 erogazioni intervallate da una pausa di 4 minuti, per una durata di 20 minuti circa). Durante esta fase, in cui i tasti non devono essere premuti, la spia D lampeggia alternativamente in GIALLO e ROSSO.
  Se il contentitore si riempe, provvedere a svuotarlo.
• Quando la prima fase è terminata, il tasting B si accende e la macchina emette un segnale sonoro. Il serbatoio acqua è vuoto.
• Sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca (Fig.4).
• Svuotare e risciacquare il cassetto capsule ESAuste e il contentatore utilizzato, e riposizionarli al loroippo.
• Premere il tasting B per iniziare il ciclo di risciacquo.
• La macchina eroga l'acqua di risciacquo (2 erogazioni intervallate da una pausa di 1 minuto. Circa 500ml ). Durante esta fase la spia D lampeggia alternativamente in GIALLO e ROSSO.
• Quando il ciclo di risciacquo è terminato, la macchina emette un segnale sonoro e i tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento
• Quando i tasti si accendono in modo fisso, l'apparecchio è primo per l'utilizzo.
• Svuotare e sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca, non gasata (Fig.4).
• Svuotare e risciacquare il cassetto capsule ESAuste e riposizionarlo insieme alla vasca raccogli gobce.

Soluzione problemi

PROBLEMA	POSSIBLE	CAUSA	SOLUZIONE
Non esce caffe. La spia D lampeggia in ROSSO.	Il serbatoio acqua è vuoto.		Riempire il serbatoio con acqua fresca. Premere un tasting per ricaricare il circuito. Quando i tasti sono accesi in modo fi sso, l'apparecchio è pronto per l'utilizzo.
Il caffe non è suffi cente-mente caldo.	- Tazze / Tazzine fredded.	- Preriscaldare la tazza.
	- Macchina con calcare.	- Decalcifi care.
La leva non puo' essere abbassata.	- Il cassetto capsule ESAuste è pieno.	- Svuotare il cassetto capsule ESAuste.
	- Capsula bloccata all'interno della macchina.	- Rimuovere la capsula bloccata.
La spia D è accesa in ROSSO fi sso.	Problemi di riscaldamento.	Specnere e riaccendere la macchina. Se il problema persistsente, portare la macchina a un Centro Assistenza Autorizzato.
Premendo un tasting per erogare caffe, la macchina sembra partire ma si arresta alla sua erogare caffe o erogandone solo una piccola quantità.	Errata programmazione delle quantità.	Riprogrammare la quantità per il tasting. Vedere cap. "Programmazione quantità caffe in tazze".

Dati tecnici

Consultare la targhetta dati presente sul fondo della macchina.	kg Circa 3 kg
0,7 litri	P Max. 15 bar
temperatura ambiente: 10°C ÷ 40°C	<70dB A
330 mm 8 capsule
110 mm 235 mm 370 mm

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004.

…………

---

---

---

CONTENTS

Introduction:
