Tipo di prodotto	Videocamera digitale professionale
Marca	Sony
Modello	DSR-PD170P
Funzione principale	Inserimento automatico del logo per la protezione del copyright
Supporto di archiviazione per logo	Memory Stick (formato JPEG 640 x 480 pixel)
Formati file supportati per il logo	JPEG, TIFF, BMP, GIF, PNG, DVF (conversione tramite PictureGear)
Metodi di inserimento	Luminance key (sfondo bianco) e Chroma key (sfondo blu)
Password	Massimo 8 caratteri (A-Z, 0-9, vuoto)
Display	Schermo LCD e mirino
Alimentazione	Batteria ricaricabile o alimentatore
Dimensioni (L x A x P)	Circa 125 x 180 x 342 mm
Peso	Circa 1,6 kg
Manutenzione	Non rimuovere la batteria o il Memory Stick durante la registrazione del logo
Sicurezza	Protezione da scrittura del Memory Stick (linguetta LOCK)
Riparabilità	Contattare un rivenditore Sony autorizzato per la formattazione della memoria
Accessori inclusi	Cavi, alimentatore (tipici)

Domande frequenti - DSRPD170P SONY

Come attivare l'inserimento automatico del logo?

Per attivare la funzione, tenere premuto il tasto MEMORY MIX mentre si sposta l'interruttore POWER da OFF (CHG) a CAMERA, quindi tenerlo premuto per circa cinque secondi. Accedere al menu, selezionare LOGO INS e impostare INSERT su ON.

Come impostare una password per la funzione LOGO INS?

Accedere al menu tenendo premuto MEMORY MIX, selezionare LOGO INS e poi NEW ENTRY. Usare la rotella SEL/PUSH EXEC per scegliere i caratteri (fino a 8) e confermare con EXECUTE. La password deve essere difficile da indovinare.

Cosa fare se si dimentica la password LOGO INS?

Se si dimentica la password, non è possibile modificare l'impostazione LOGO INS. La memoria della videocamera deve essere formattata da un tecnico autorizzato Sony, con un costo anche in garanzia. Contattare il proprio rivenditore.

Quali formati immagine sono accettati per il file logo?

Il file logo deve essere in formato JPEG con risoluzione 640x480 pixel (dimensioni VGA). Altri formati (TIFF, BMP, GIF, PNG, DVF) possono essere convertiti tramite il software PictureGear fornito.

Come selezionare un'immagine fissa da un Memory Stick come logo?

Inserire il Memory Stick, tenere premuto MEMORY MIX mentre si sposta POWER, accedere al menu, scegliere LOGO INS > ENTRY, inserire la password, poi LOGO SET. Selezionare l'immagine desiderata e impostare CHROMA o LUMINANCE in base allo sfondo.

Qual è la differenza tra CHROMA e LUMINANCE per l'inserimento?

CHROMA rende trasparente la parte blu dell'immagine fissa (sfondo blu), ideale per uno sfondo RGB (0,0,255). LUMINANCE rende trasparente la parte bianca (sfondo bianco), per uno sfondo RGB (255,255,255). Scegliere in base al colore di sfondo del logo.

Come disattivare l'inserimento automatico del logo?

Accedere al menu LOGO INS come per l'attivazione, selezionare INSERT e impostarlo su OFF. L'inserimento sarà disattivato, ma le impostazioni vengono conservate fino al prossimo cambiamento.

Posso utilizzare le funzioni Memory Stick quando il logo è attivo?

No, quando INSERT è su ON, le funzioni in modalità memoria sono disattivate. La videocamera funziona solo in modalità CAMERA, anche se l'interruttore POWER è su MEMORY. Inoltre, la modalità progressiva e l'inserimento in memoria non sono disponibili.

Quali messaggi di errore possono apparire con LOGO INS?

LOGO NOT INSERTED : il logo non è inserito o manca il Memory Stick. LOGOSYSTEMERROR : dati di sistema corrotti, contattare l'assistenza Sony. INCORRECT PASSWORD : password errata. FILE OPEN ERROR : impossibile visualizzare l'immagine selezionata.

Come resettare completamente la configurazione LOGO INS?

Accedere al menu LOGO INS, selezionare PASSWORD e poi CHANGE. Inserire la parola chiave CLEARALL e confermare con EXECUTE. Tutta la configurazione verrà cancellata (password, logo, impostazioni).

MANUALE UTENTE DSRPD170P SONY

Istruzioni per l'uso IT

Introduzione - Auto Logo Insert (inserimento automatico del logo)

La funzione Auto Logo Insert è stata progettata per la protezione del copyright. Utilizzando questa funzione, un fermo immagine registrato viene sempre sovrapposto ad un'immagine in movimento per assicurare la protezione del copyright.

Una volta attivata la funzione Auto Logo Insert:

• È possibile sovrapporre un fermo immagine registrato in una "Memory Stick" ad un'immagine in movimento.
• Non è possibile effettuare riprese se la "Memory Stick" su cui è registrato il file logo viene rimossa.
• Per disattivare questa funzione è necessaria una password.

È possibile proteggere il copyright di un'immagine ripresa con la videocamera per le funzioni di cui sopra.

Prima di utilizzare questa funzione

Non dimenticare la password!

Se si dimentica la password, sarà necessario formattare la memoria della videocamera. Le spese per la formattazione non sono comprese anche nel caso in cui la videocamera fosse ancora coperta da garanzia.

Non rimuovere il blocco batteria, l'alimentatore CA o la "Memory Stick" durante la registrazione del logo!

Diversamente, la "Memory Stick", i dati di immagine o le informazioni relative alle impostazioni della voce LOGO INS potrebbero venire danneggiati, inoltre la videocamera verrebbe seriamente danneggiata.

Le seguenti funzioni non sono operative se la funzione Auto Logo Insert è attivata:

• Modo progressivo (DSR-PD150P/250P)
• Modo di registrazione progressivo (DSR-PD170P) Memory mix
• Tutte le funzioni del modo memoria
• Anche se l'interruttore POWER viene impostato su MEMORY, la videocamera funziona nel modo CAMERA (DSR-PD150P/PD170P)
• Anche se il selettore MEMORY/CAMERA/VTR viene impostato su MEMORY, la videocamera funziona nel modo CAMERA (DSR-250P)
• Tutte le funzioni utilizzate con la "Memory Stick" nel modo VCR (DSR-PD150P/PD170P) o nel modo VTR (DSR-250P)

Per le illustrazioni nel presente manuale viene utilizzato il modello DSR-PD170P. Qualsiasi differenza di funzionamento viene chiaramente indicata nel testo, ad esempio "solo DSR-PD170P".

Indice

Introduzione - Auto Logo Insert (inserimento automatico del logo) 38 Preparazione di un file logo 39 Registrazione della password 40 Registrazione di un fermo immagine da utilizzare come logo 42 Disattivazione della funzione Auto Logo Insert 46 Modifica o reimpostazione dell'impostazione 47 Precauzioni sull'utilizzo della funzione Auto Logo Insert 49

Preparazione di un file logo

Per sovrapporre un file logo ad un'immagine in movimento sono disponibili due modi: uno utilizza l'impostazione della chiave di luminanza e l'altro l'impostazione della crominanza.

Preparazione 1 Creazione di un file logo

Creare un file logo da 640 × 480 punti (dimensione VGA).

Chiave di luminanza (LUMINANCE)

Rende trasparenti le parti chiare di un fermo immagine, quando vi registra sopra un'immagine in movimento. Se si utilizza la chiave di luminanza per inserire un file logo è necessario creare lo sfondo (parte trasparente) del file logo in bianco e l'impostazione del rapporto del segnale RGB deve essere la seguente: R = 255, G = 255 e B = 255. Se un'immagine presenta una parte chiara che non costituisce lo sfondo, quella parte potrebbe essere trasparente.

Crominanza (CHROMA)

Rende trasparente la parte blu di un fermo immagine, quando vi registra sopra un'immagine in movimento. Se si utilizza la crominanza per inserire un file logo, è necessario creare lo sfondo (parte trasparente) del file logo in blu e l'impostazione del rapporto del segnale RGB deve essere la seguente: R = 0, G = 0 e B = 255. Se un'immagine presenta una parte blu che non costituisce lo sfondo, quella parte potrebbe essere trasparente.

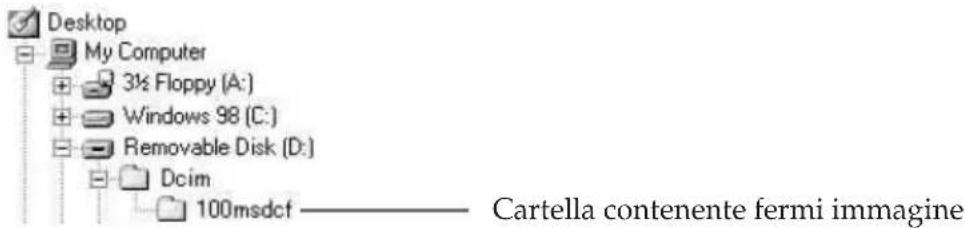

Preparazione 2: Salvataggio di un file logo nel formato "Memory Stick"

Convertire il formato di un file logo nel formato "Memory Stick", quando salvarlo nella cartella 100msdcf utilizzando l'applicazione in dotazione PictureGear. (Per i modelli DSR-PD170P, PictureGear è opzionale.)

Note

• La parte di un fermo immagine visualizzata sullo schermo LCD o nel mirino costituisce il 90% dell'immagine originale. Di conseguenza, la parte in prossimità dei bordi potrebbe non venire visualizzata.
• La risoluzione di un fermo immagine creato utilizzando l'impostazione della crominanza è di circa 360 × 480 punti.

Formati di file utilizzabili per i file logo

È possibile utilizzare solo file in formato JPEG da 640 × 480 punti (dimensione VGA) che corrispondono al formato "Memory Stick". Tuttavia è possibile utilizzare le seguenti immagini nel formato file convertendoli in file formato "Memory Stick" tramite l'utilizzo dell'applicazione in dotazione PictureGear: TIFF, BITMAP, GIF, PNG e DVF. (Per i modelli DSR-PD170P, PictureGear è opzionale.)

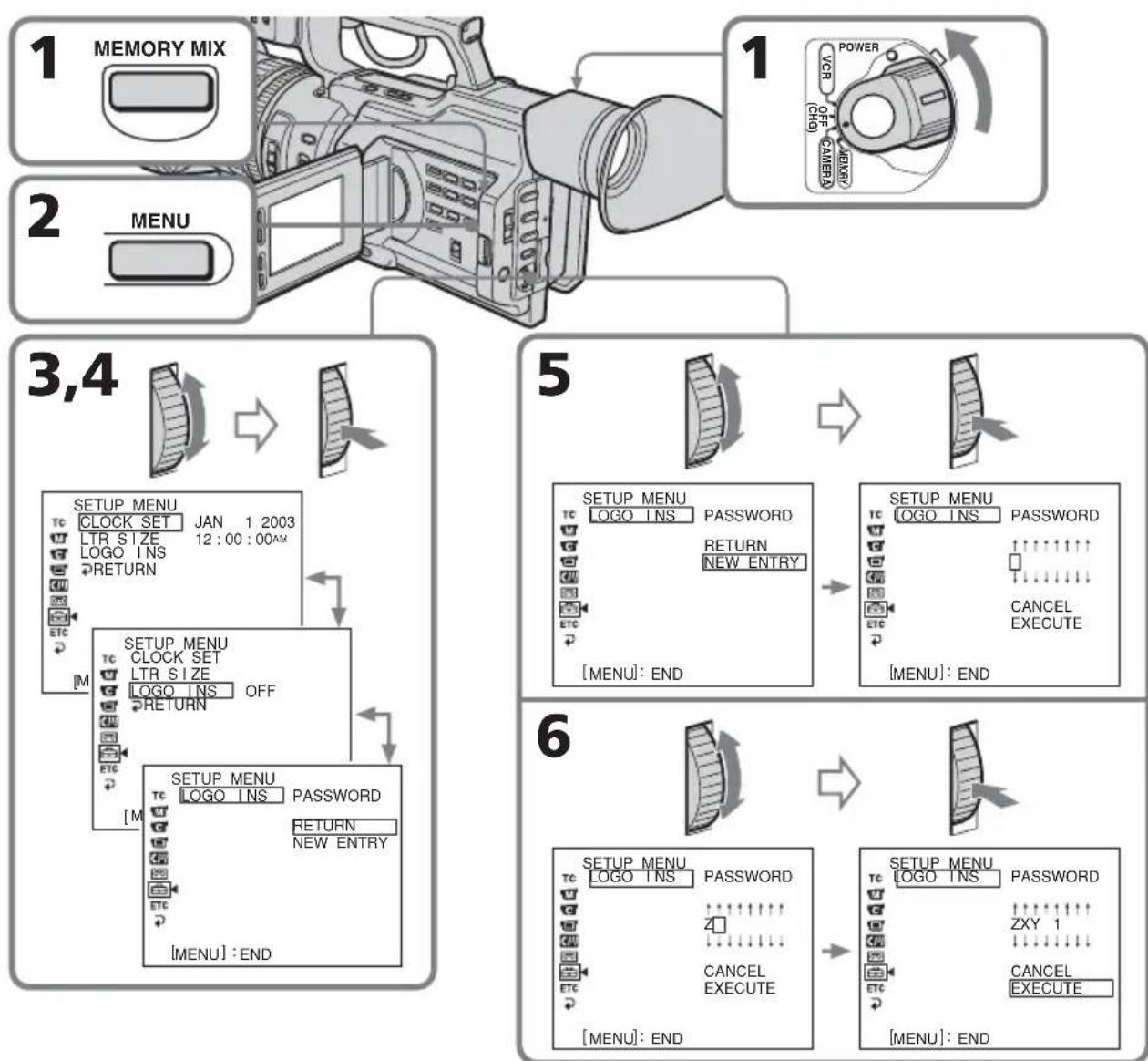

Prima di utilizzare la funzione Auto Logo Insert, è necessario registrare una password (composta da un massimo di otto caratteri). Una volta impostata la password, è necessario digitarla per accedere alla voce LOGO INS nelle impostazioni del menu e per impostare, modificare o disattivare l'impostazione.

(1) DSR-PD150P/PD170P: Tenendo premuto MEMORY MIX, impostare l'interruttore POWER da OFF (CHG) a CAMERA. Continuare a tenere premuto MEMORY MIX per circa cinque secondi. DSR-250P: impostare il selettore MEMORY/CAMERA/VTR su MEMORY e tenendo premuto MEMORY MIX, impostare l'interruttore POWER su ON. Tenere premuto MEMORY MIX per circa cinque secondi. (2) DSR-PD150P/PD170P: Premere MENU per visualizzare il menu. DSR-250P: Spostare l'interruttore CUSTOM PRESET/MENU nella direzione MENU e rilasciarlo per visualizzare il menu. (3) Ruotare la manopola SEL/PUSH EXEC per selezionare , quindi premere la manopola. (4) Ruotare la manopola SEL/PUSH EXEC per selezionare LOGO INS, quindi premere la manopola. (5) Ruotare la manopola SEL/PUSH EXEC per selezionare NEW ENTRY, quindi premere la manopola. (6) Ruotare la manopola SEL/PUSH EXEC per selezionare il carattere desiderato, quindi premere la manopola. Il carattere selezionato viene inserito e il cursore si sposta alla colonna successiva. (7) Ripetere il punto 6 per inserire i caratteri in altre colonne. (8) Ruotare la manopola SEL/PUSH EXEC per selezionare EXECUTE, quindi premere la manopola.

Annullamento dell'impostazione della password

Al punto 8, selezionare CANCEL, quando si preme la manopola SEL/PUSH EXEC.

Non dimenticare la password

Se si dimentica la password, non sarà possibile modificare l'impostazione di LOGO INS. In tal caso, la memoria della videocamera dovrà essere formattata. La formattazione deve essere effettuata esclusivamente da personale qualificato e le spese non sono comprese anche nel caso in cui la videocamera fosse ancora coperta da garanzia. Per ulteriori informazioni, consultare un rivenditore Sony o il servizio di assistenza Sony autorizzato locale.

Password

Si consiglia di non selezionare una password semplice, ma una password difficile da decodificare.

Quando si accede alla voce LOGO INS

Non è possibile effettuare alcuna registrazione.

Caratteri utilizzabili per la password

• Ogni volta che si ruota la manopola SEL/PUSH EXEC, il carattere cambia come segue: (spazio vuoto) ↔ A ↔ B ↔ ... ↔ Z ↔ (spazio vuoto) ↔ 0 ↔ 1 ↔ ... ↔ 9 ↔ (spazio vuoto) ↔ ...

Non è possibile selezionare uno spazio vuoto per tutte e otto le colonne. Diversamente, "ALL BLANK" viene visualizzato sullo schermo LCD o nel mirino.

Registrazione di un fermo immagine da utilizzare come logo

Selezionare un fermo immagine da una "Memory Stick".

Selezione di un fermo immagine

Prima di iniziare

Inserire nella videocamera la "Memory Stick" su cui è registrato il fermo immagine desiderato.

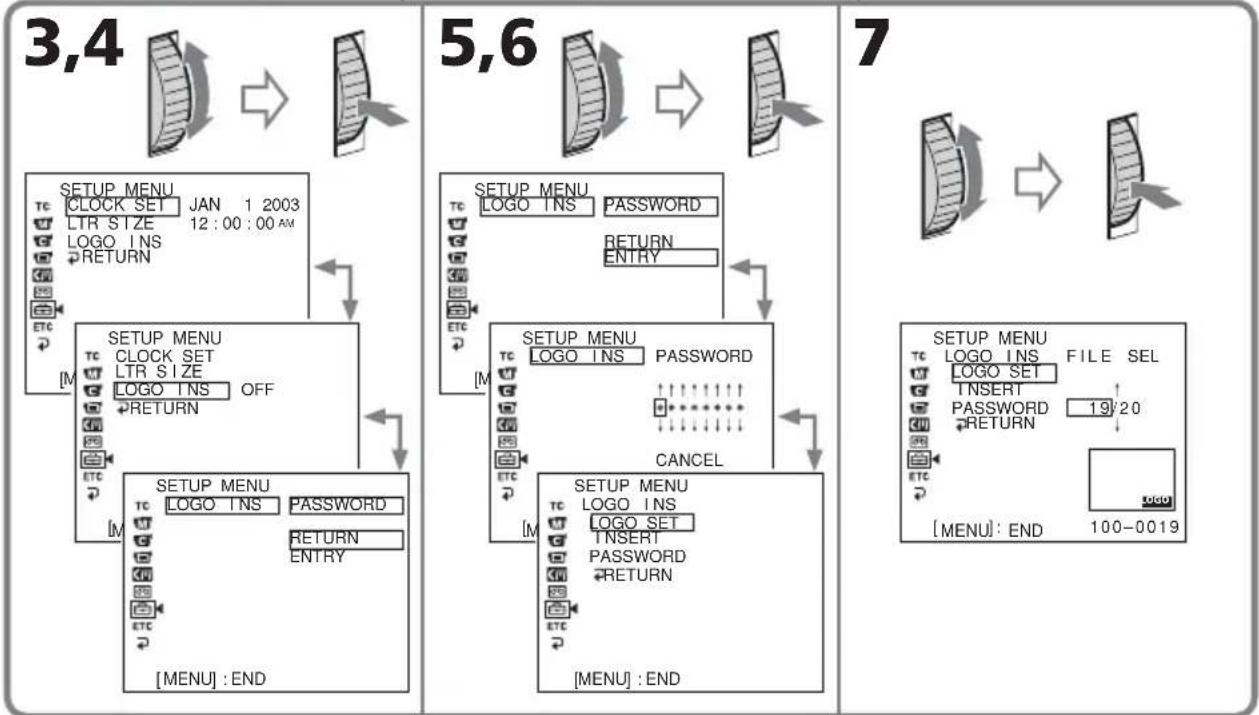

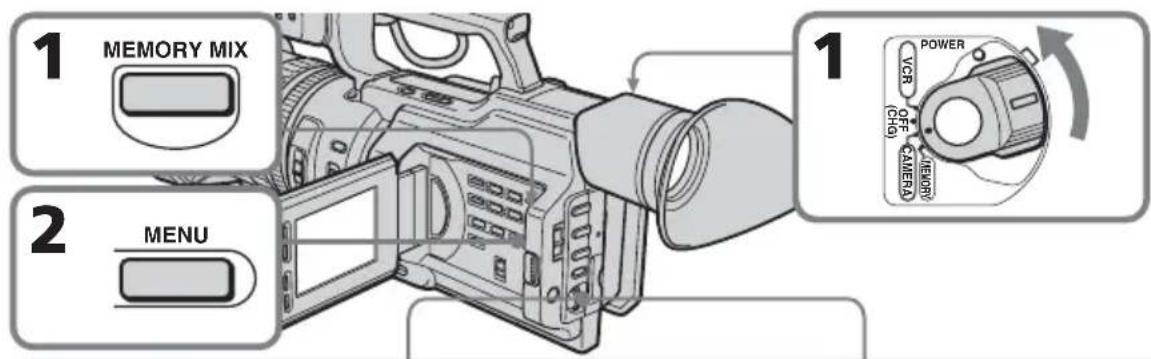

(1) DSR-PD150P/PD170P: Tenendo premuto MEMORY MIX, impostare l'interruttore POWER da OFF (CHG) a CAMERA. Mantenere premuto MEMORY MIX per circa cinque secondi. DSR-250P: impostare il selettore MEMORY/CAMERA/VTR su MEMORY e tenendo premuto MEMORY MIX, impostare l'interruttore POWER su ON. Tenere premuto MEMORY MIX per circa cinque secondi. (2) DSR-PD150P/PD170P: Premere MENU per visualizzare il menu. DSR-250P: Spostare l'interruttore CUSTOM PRESET/MENU nella direzione MENU e rilasciarlo per visualizzare il menu. (3) Ruotare la manopola SEL/PUSH EXEC per selezionare , quando premere la manopola. (4) Ruotare la manopola SEL/PUSH EXEC per selezionare LOGO INS, quando premere la manopola. (5) Ruotare la manopola SEL/PUSH EXEC per selezionare ENTRY, quando premere la manopola. (6) Inserire la password. Ruotare la manopola SEL/PUSH EXEC per selezionare EXECUTE, quando premere la manopola. (7) Ruotare la manopola SEL/PUSH EXEC per selezionare LOGO SET, quando premere la manopola.

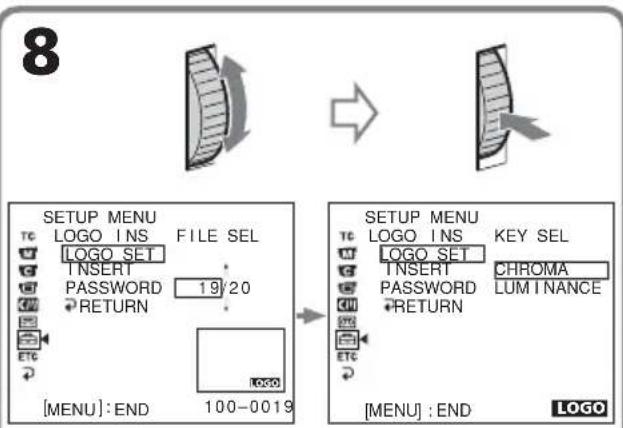

(8) Ruotare la manopola SEL/PUSH EXEC per selezionare l'immagine desiderata, quando premere la manopola.

L'immagine selezionata viene visualizzata per intero nello schermo LCD o nel mirino.

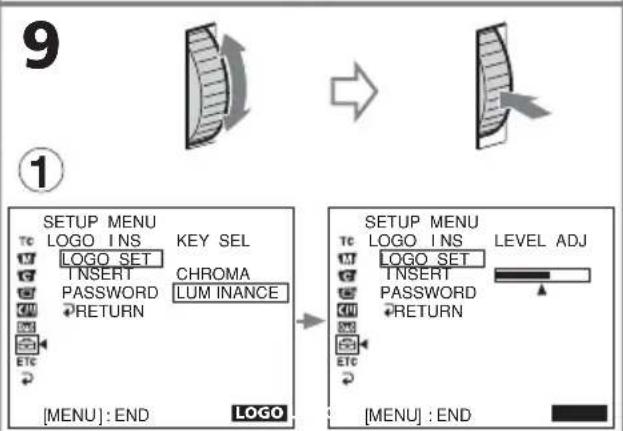

(9) Impostare CHROMA o LUMINANCE. Selezionare CHROMA se lo sfondo dell'immagine è blu, selezionare LUMINANCE se lo sfondo è bianco.

① Ruotare la manopola SEL/PUSH EXEC per selezionare CHROMA o LUMINANCE, quando premere la manopola.

② Ruotare la manopola SEL/PUSH EXEC per impostare LEVEL ADJ, quando premere la manopola.

(10) Ruotare la manopola SEL/PUSH EXEC per selezionare SET, quando premere la manopola.

Nello schermo LCD o nel mirino vengono visualizzati il nome del file di dati di immagine, il livello di CHROMA/LUMINANCE e l'indicazione di CHROMA o di LUMINANCE.

10

Annullamento della registrazione del logo

Al punto 10, selezionare CANCEL, quando premere la manopola SEL/PUSH EXEC.

Una volta registrato il logo

INSERT viene impostato automaticamente su ON nelle impostazioni del menu, quando il logo viene inserito.

Note

• Durante la registrazione dei dati relativi al logo, non rimuovere il blocco batteria, l'alimentatore CA o la "Memory Stick". Diversamente, la "Memory Stick" o i dati di immagine in essa contenuti potrebbero venire danneggiati, inoltre verrebbe seriamente danneggiata la videocamera stessa.
• L'impostazione della funzione Auto Logo Insert viene mantenuta fino a quando LOGO INS non viene impostato su OFF nelle impostazioni del menu.
• Quando INSERT è impostato su ON non è possibile effettuare alcuna registrazione se la "Memory Stick" su cui è stato registrato il logo non è inserita, inoltre le funzioni e i modi seguenti non sono operativi:
• Modo progressivo (DSR-PD150P/250P)
• Modo di registrazione progressivo (DSR-PD170P) Memory mix
• Tutte le funzioni del modo memoria
• Tutte le funzioni utilizzate con la "Memory Stick" nel modo VCR (DSR-PD150P/ PD170P) o nel modo VTR (DSR-250P)
• Anche se l'interruttore POWER viene impostato su MEMORY, la videocamera funziona nel modo CAMERA (DSR-PD150P/PD170P).
• Anche se il selettore MEMORY/CAMERA/VTR viene impostato su MEMORY, la videocamera funziona nel modo CAMERA (DSR-250P).

Se viene inserita una password errata

Viene visualizzata l'indicazione "INCORRECT PASSWORD".

Se l'immagine selezionata non viene visualizzata

Viene visualizzata l'indicazione "FILE OPEN ERROR".

A seconda del colore dello sfondo dell'immagine

Selezionare "CHROMA" se il colore dello sfondo è blu o "LUMINANCE" se il colore dello sfondo è bianco.

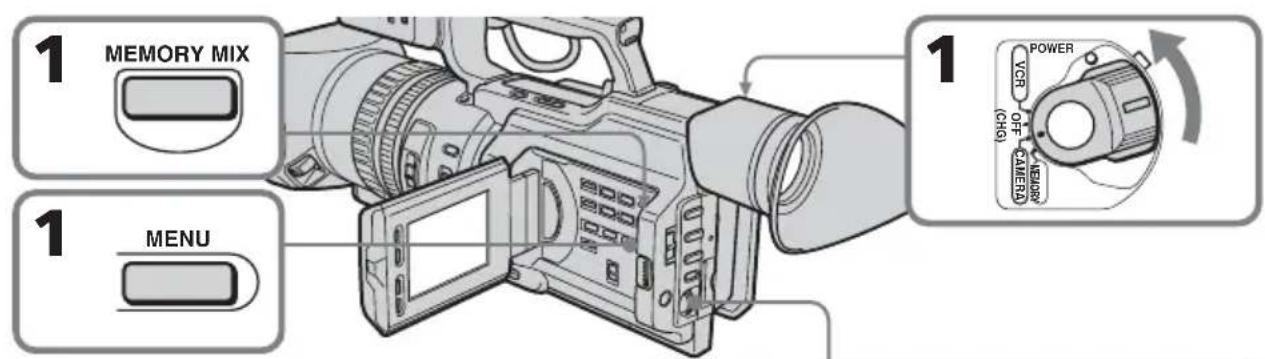

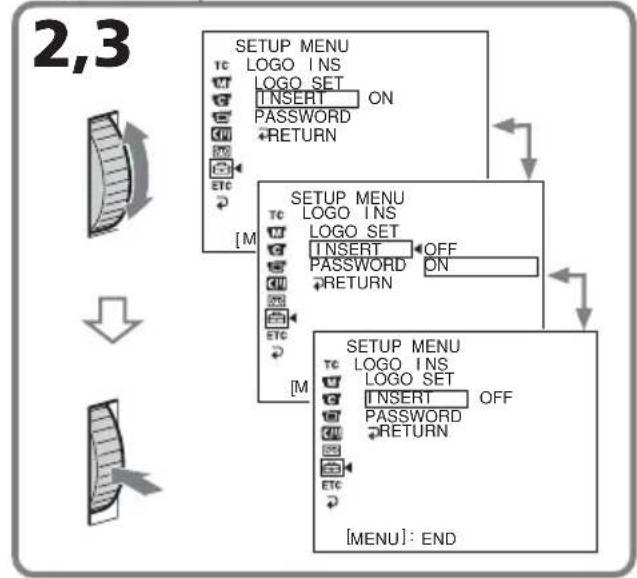

Disattivazione della funzione Auto Logo Insert

Una volta impostato LOGO INS su ON nelle impostazioni del menu, le informazioni relative all'impostazione di LOGO INS vengono mantenute fino a quando non viene impostato su OFF.

(1) Seguire i punti da 1 a 6 a pagina 42. (2) Ruotare la manopola SEL/PUSH EXEC per selezionare INSERT, quindi premere la manopola. (3) Ruotare la manopola SEL/PUSH EXEC per selezionare OFF, quindi premere la manopola.

Inserimento del logo

Al punto 3, selezionare ON, quindi premere la manopola SEL/PUSH EXEC.

Modifica o reimpostazione dell'impostazione

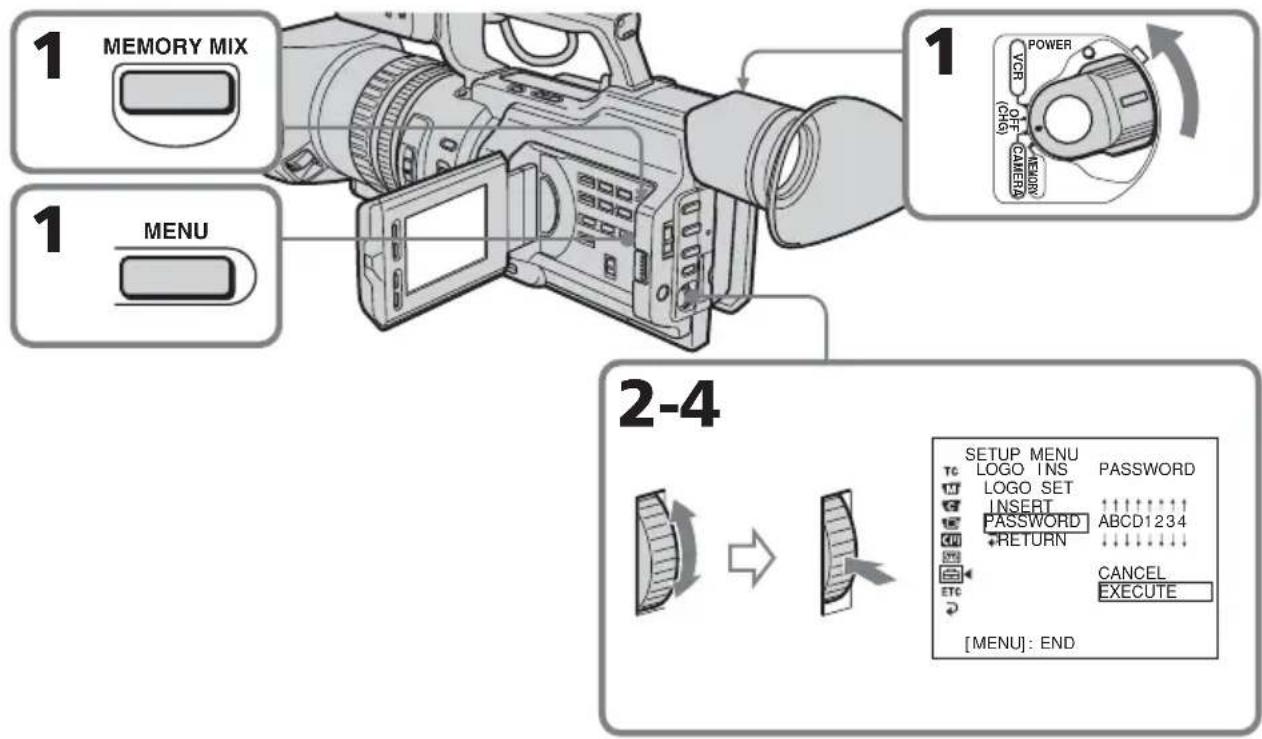

Modifica della password

(1) Seguire i punti da 1 a 6 a pagina 42. (2) Ruotare la manopola SEL/PUSH EXEC per selezionare PASSWORD, quindi premere la manopola. (3) Ruotare la manopola SEL/PUSH EXEC per selezionare CHANGE, quindi premere la manopola. (4) Inserire la nuova password, ruotare la manopola SEL/PUSH EXEC per selezionare EXECUTE, quindi premere la manopola.

Annullamento della modifica della password

Al punto 4, selezionare CANCEL, quindi premere la manopola SEL/PUSH EXEC.

Nota

Se al punto 4 viene inserito "CLEARALL", l'intera impostazione viene annullata (p. 48).

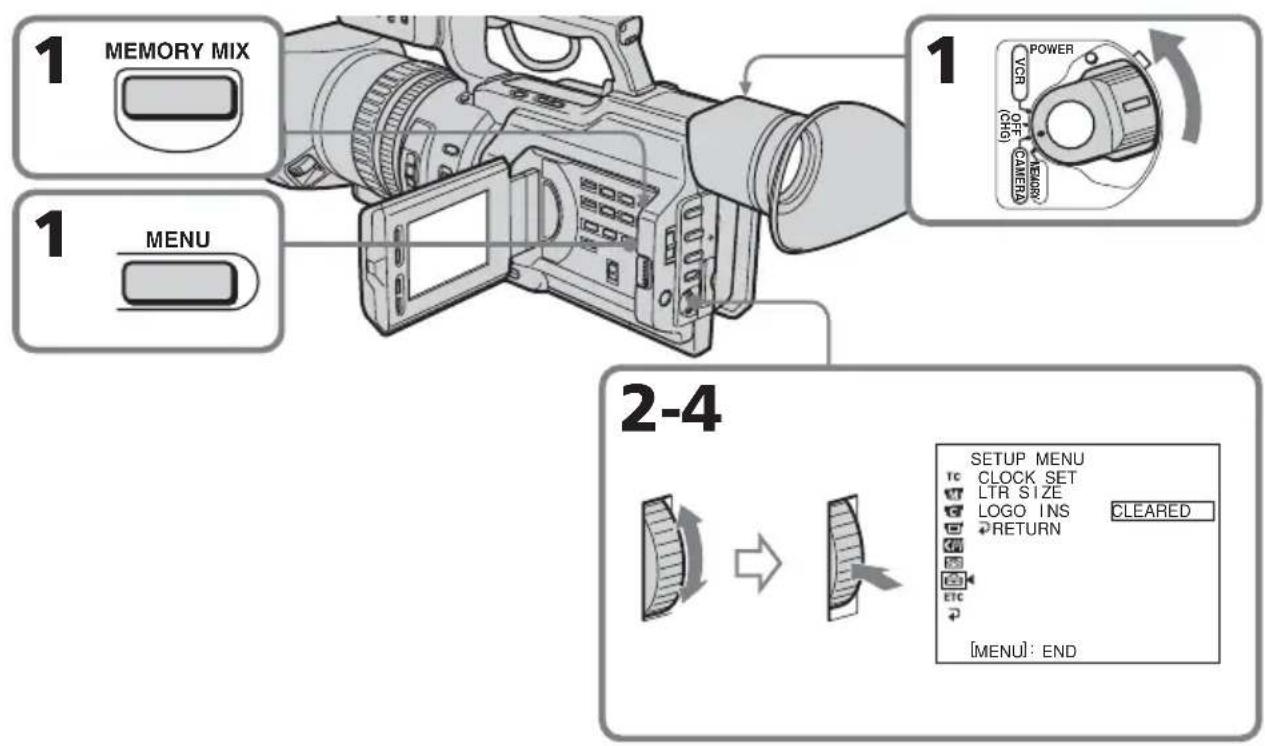

Reimpostazione dell'intera impostazione per la funzione Auto Logo Insert

Tramite questa procedura è possibile reimpostare l'intera impostazione di LOGO INS.

(1) Seguire i punti da 1 a 6 a pagina 42. (2) Ruotare la manopola SEL/PUSH EXEC per selezionare PASSWORD, quindi premere la manopola. (3) Ruotare la manopola SEL/PUSH EXEC per selezionare CHANGE, quindi premere la manopola. (4) Inserire "CLEARALL", ruotare la manopola SEL/PUSH EXEC per selezionare EXECUTE, quindi premere la manopola. L'indicazione "CLEARED" viene visualizzata sullo schermo quando viene reimpostata l'intera impostazione.

Annullamento della reimpostazione

Al punto 3, selezionare CANCEL, quindi premere la manopola SEL/PUSH EXEC.

Precauzioni sull'utilizzo della funzione Auto Logo Insert

Seguire le precauzioni indicate di seguito.

• Non dimenticare la password. Diversamente, sarà necessario formattare la memoria della videocamera e le spese non saranno comprese anche nel caso in cui la videocamera fosse ancora coperta da garanzia.
• Non rimuovere il blocco batteria, l'alimentatore CA o la "Memory Stick" durante la registrazione del logo. Diversamente, la "Memory Stick", i dati di immagine o le informazioni relative alle impostazioni della voce LOGO INS potrebbero venire danneggiati, inoltre la videocamera verrebbe seriamente danneggiata.
• Non rompere né perdere la "Memory Stick" su cui è stato registrato il logo. Si consiglia di effettuare una copia di riserva e di salvarla su un'altra "Memory Stick" o sul PC.
• Si consiglia di impostare la linguetta di protezione da scrittura della "Memory Stick" su LOCK.

Messaggi di avvertimento

Seguono le possibili cause e i rimedi dei messaggi di avvertimento che potrebbero venire visualizzati nello schermo LCD o nel mirino:

LOGO NOT INSERTED

Il logo non è stato inserito correttamente oppure la "Memory Stick" contenente i dati relativi al logo non è stata inserita.

→ Controllare che la "Memory Stick" sia stata inserita correttamente oppure inserire la "Memory Stick" contenente i dati relativi al logo.

LOGOSYSTEMERROR

Le impostazioni dei dati relativi al sistema di inserimento del logo sono corrotte. → Consultare un rivenditore Sony o il servizio assistenza Sony autorizzato locale.

Selezione di un'immagine fissa da un "Memory Stick"

Si introduce una password errata

Apparirà "INCORRECT PASSWORD".
