Tipo de producto	Videocámara digital profesional
Marca	Sony
Modelo	DSR-PD170P
Función principal	Incrustación automática de logotipo para protección de derechos de autor
Soporte de almacenamiento para logotipo	Memory Stick (formato JPEG 640 x 480 puntos)
Formatos de archivo compatibles para logotipo	JPEG, TIFF, BMP, GIF, PNG, DVF (conversión mediante PictureGear)
Métodos de incrustación	Luminance key (fondo blanco) y Chroma key (fondo azul)
Contraseña	8 caracteres máximo (A-Z, 0-9, vacío)
Pantalla	Pantalla LCD y visor
Alimentación	Batería recargable o adaptador de corriente
Dimensiones (L x A x P)	Aprox. 125 x 180 x 342 mm
Peso	Aprox. 1,6 kg
Mantenimiento	No retirar la batería ni el Memory Stick durante la grabación del logotipo
Seguridad	Protección contra escritura del Memory Stick (pestaña LOCK)
Reparabilidad	Contactar a un distribuidor Sony autorizado para formatear la memoria
Accesorios incluidos	Cables, adaptador de corriente (típicos)

Preguntas frecuentes - DSRPD170P SONY

¿Cómo activar la incrustación automática de logotipo?

Para activar la función, mantenga presionada la tecla MEMORY MIX mientras cambia el interruptor POWER de OFF (CHG) a CAMERA, y manténgala presionada durante unos cinco segundos. Luego acceda al menú, seleccione LOGO INS y ajuste INSERT en ON.

¿Cómo definir una contraseña para la función LOGO INS?

Acceda al menú manteniendo presionado MEMORY MIX, seleccione LOGO INS y luego NEW ENTRY. Use la rueda SEL/PUSH EXEC para elegir los caracteres (hasta 8) y confirme con EXECUTE. La contraseña debe ser difícil de adivinar.

¿Qué hacer si olvido mi contraseña de LOGO INS?

Si olvida su contraseña, no puede modificar la configuración de LOGO INS. La memoria de la videocámara debe ser formateada por un técnico autorizado Sony, lo cual será facturado incluso bajo garantía. Contacte a su distribuidor.

¿Qué formatos de imagen se aceptan para el archivo de logotipo?

El archivo de logotipo debe estar en formato JPEG con una resolución de 640x480 puntos (tamaño VGA). Otros formatos (TIFF, BMP, GIF, PNG, DVF) se pueden convertir mediante el software PictureGear incluido.

¿Cómo seleccionar una imagen fija desde un Memory Stick como logotipo?

Inserte el Memory Stick, mantenga presionado MEMORY MIX mientras cambia POWER, acceda al menú, elija LOGO INS > ENTRY, ingrese la contraseña, luego LOGO SET. Seleccione la imagen deseada y ajuste CHROMA o LUMINANCE según el fondo.

¿Cuál es la diferencia entre CHROMA y LUMINANCE para la incrustación?

CHROMA vuelve transparente la parte azul de la imagen fija (fondo azul), ideal para un fondo RGB (0,0,255). LUMINANCE vuelve transparente la parte blanca (fondo blanco), para un fondo RGB (255,255,255). Elija según el color de fondo de su logotipo.

¿Cómo desactivar la incrustación automática de logotipo?

Acceda al menú LOGO INS como para la activación, seleccione INSERT y ajústelo en OFF. La incrustación se desactivará, pero los parámetros se conservan hasta el próximo cambio.

¿Puedo usar las funciones de Memory Stick cuando el logotipo está activado?

No, cuando INSERT está en ON, las funciones en modo memoria están desactivadas. La videocámara funciona solo en modo CAMERA, incluso si el interruptor POWER está en MEMORY. Además, el modo progresivo y la incrustación en memoria no están disponibles.

¿Qué mensajes de error pueden aparecer con LOGO INS?

LOGO NOT INSERTED: el logotipo no está incrustado o falta el Memory Stick. LOGOSYSTEMERROR: datos del sistema corruptos, contacte al servicio técnico de Sony. INCORRECT PASSWORD: contraseña incorrecta. FILE OPEN ERROR: no se puede mostrar la imagen seleccionada.

¿Cómo restablecer completamente la configuración de LOGO INS?

Acceda al menú LOGO INS, seleccione PASSWORD y luego CHANGE. Ingrese la palabra clave CLEARALL y confirme con EXECUTE. Toda la configuración se borrará (contraseña, logotipo, ajustes).

MANUAL DE USUARIO DSRPD170P SONY

Manual de instrucciones ES

DSR-PD150/PD150P

DSR-PD170/PD170P

DSR-250/250P

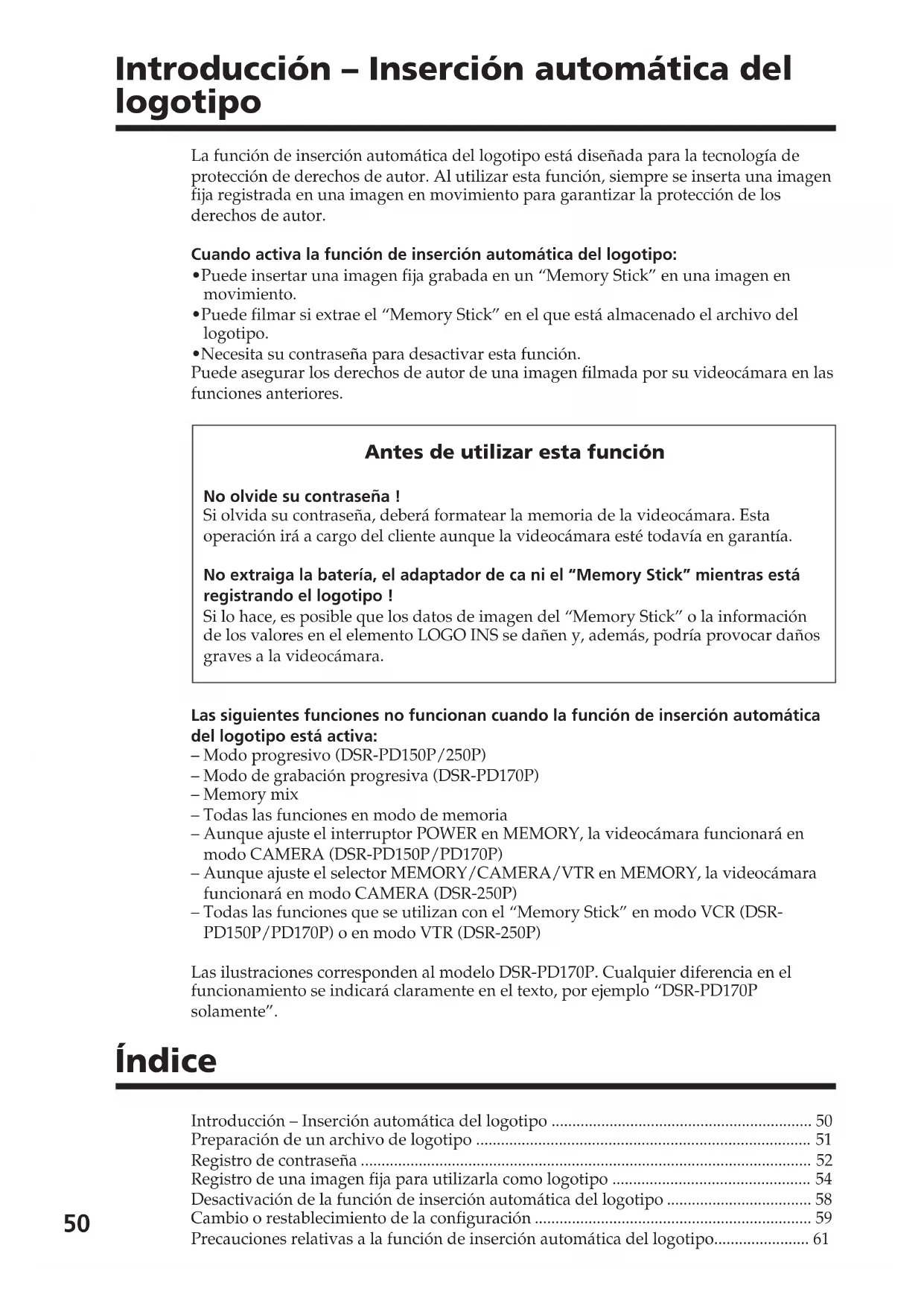

Introducción - Inserción automática del logotipo

La función de inserción automática del logotipo está diseñada para la tecnología de protección de derechos de autor. Al utilizar esta función, siempre se inserta una imagen fija registrada en una imagen en movimiento para garantizar la protección de los derechos de autor.

Cuando activa la función de inserción automática del logotipo:

• Puede insertar una imagen fija grabada en un "Memory Stick" en una imagen en movimiento.
• Puede filmar si extrae el "Memory Stick" en el que está almacenado el archivo del logotipo.
• Necesita su contraseña para desactivar esta función.

Puede asegurar los derechos de autor de una imagen filmada por su videocámara en las situaciones anteriores.

Antes de utilizar esta función

¡No olvide su contraseña!

Si olvida su contraseña, deben formatear la memoria de la videocámara. Esta operación irá a cargo del cliente mientras la videocámara esté en garantía.

No extraiga la batería, el adaptador de CA ni el "Memory Stick" mientras esté registrando el logotipo.

Si lo hace, es posible que los datos de imagen del "Memory Stick" o la información de los valores en el elemento LOGO INS se dañen y, además, podría provocar daños graves a la videocámara.

Las siguientes funciones no funcionan cuando la función de inserción automática del logotipo está activa:

• Modo progresivo (DSR-PD150P/250P)
• Modo de grabación progresiva (DSR-PD170P) Memory mix
• Todas las funciones en modo de memoria
• Aunque ajuste el interruptor POWER en MEMORY, la videocámara funciona en modo CAMERA (DSR-PD150P/PD170P) - Aunque ajuste el selector MEMORY/CAMERA/VTR en MEMORY, la videocámara se configura en modo CAMERA (DSR-250P)
• Todas las funciones que se utilizan con el "Memory Stick" en modo VCR (DSR-PD150P/PD170P) o en modo VTR (DSR-250P)

Las ilustraciones corresponden al modelo DSR-PD170P. Cualquier diferencia en el funcionamiento se indica claramente en el texto, por ejemplo "DSR-PD170P solamente".

Índice

Introducción - Inserción automática del logotipo 50

Preparación de un archivo de logotipo 51

Registro de contraseña 52

Registro de una imagen fija para utilizarla como logotipo 54

Desactivación de la referencia de inserción automática del logotipo 58

Cambio o restablecimiento de la configuración 59

Precauciones relativas a la función de inserción automática del logotipo.

Preparación de un archivo de logotipo

Existen dos formas de insertar un archivo de logotipo en una imagen en movimiento: una utiliza el ajuste de la tecla de luminancia y la otra utiliza el ajuste de crominancia.

Paso 1: Creación de un archivo de logotipo

Cree un archivo de logotipo de 640 × 480 puntos (como VGA).

Tecla de luminancia (LUMINANCE)

La parte más brillante de una imagen fija se vuelve transparente y a continuación se graba una imagen en movimiento sobre dicha parte. Cuando utilice una tecla de luminancia para insertar un archivo de logotipo, el fondo (parte transparente) del archivo de logotipo debe crearse en blanco y el ajuste de la relación de la señal RGB debe ser el siguiente: R=255, G=255 y B=255. Si una imagen tiene una parte más brillante que el fondo, es posible que esta parte se vuelva transparente.

Crominancia (CHROMA)

La parte azul de una imagen fija se vuelve transparente y, a continuación, se graba una imagen en movimiento sobre dicha parte. Cuando utilice una crominancia para insertar un archivo de logotipo, el fondo (parte transparente) del archivo de logotipo debe crearse en azul y el ajuste de la relación de la señal RGB debe ser el siguiente: R=0, G=0 y B=255. Si una imagen tiene una parte azul distinta del fondo, es posible que esta parte se vuelva transparente.

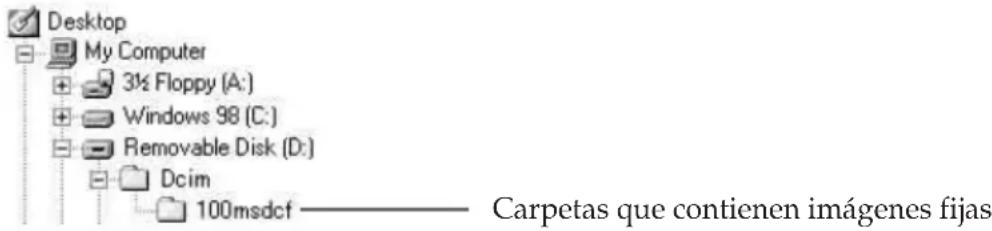

Paso 2: Grabación de un archivo de logotipo en formato "Memory Stick"

Convierta un archivo de logotipo a formato "Memory Stick" y guárdelo en la carpeta 100msdf, utilizando la aplicación suministrada, PictureGear. (Para los modelos DSR-PD170P, PictureGear es opcional.)

Notas

• La parte de una imagen fija que se visualiza en la pantalla de cristal líquido o en el visor es el 90% de la imagen original. Por este motivo, es posible que no se visualice la imagen cerca de los bordes.
• La resolución de una imagen fija que se crea normalmente con el ajuste de la tecla de crominancia es de aproximadamente 360 × 480 puntos.

Formatos de archivo que se pueden usar para un archivo de logotipo

Solo puede usar archivos en formato JPEG de 640 × 480 puntos (como VGA) que correspondan al formato de "Memory Stick". Sin embargo, puede utilizar imágenes en los siguientes formatos de archivo convirtiéndolas en archivos de formato de "Memory Stick" mediante la aplicación suministrada, PictureGear: TIFF, BITMAP, GIF, PNG y DVF. (Para los modelos DSR-PD170P, PictureGear es opcional.)

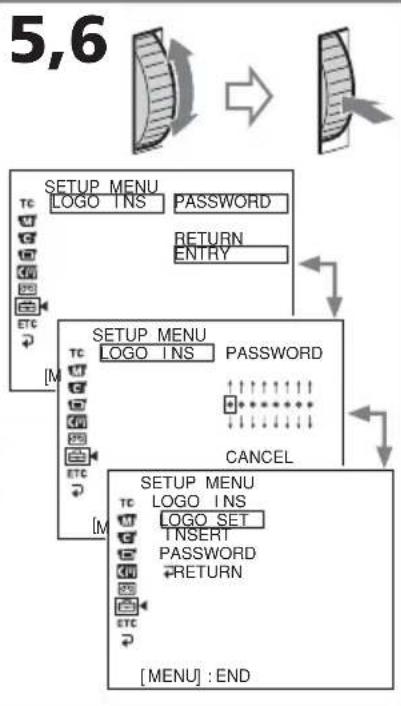

Antes de utilizar la función de inserción automática del logotipo, debe registrar su contraseña (máximo 8 dígitos). Una vez configurada, debe introducirla para acceder a LOGO INS en los ajustes del menú y para ajustar, cambiar o desactivar el ajuste.

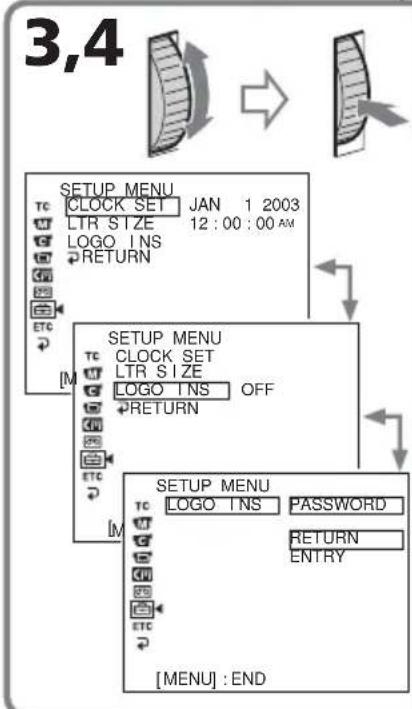

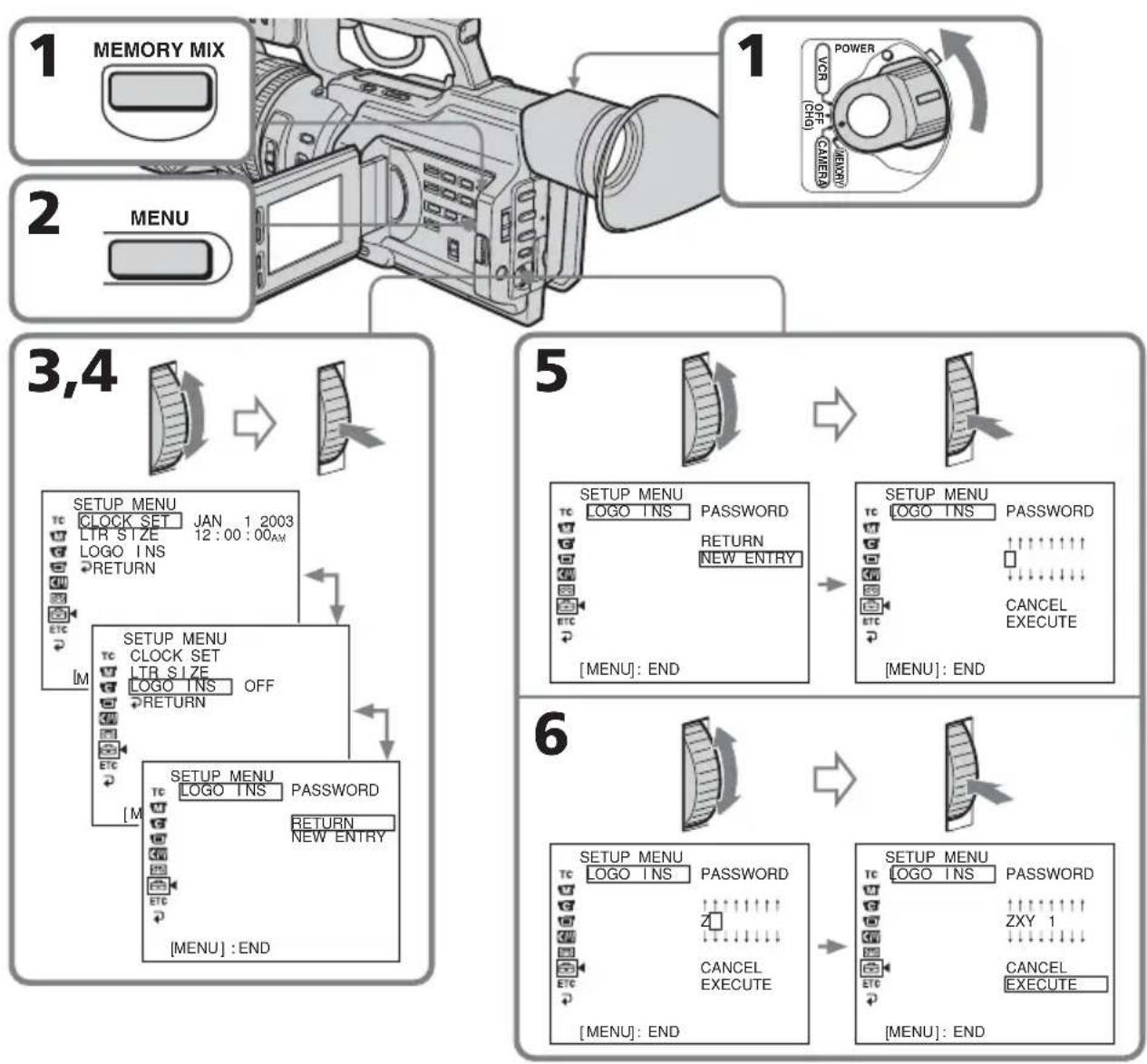

(1) DSR-PD150P/PD170P: Mientras mantiene pulsado MEMORY MIX, ajuste el interruptor POWER de OFF (CHG) en CAMERA. Continúe pulsando MEMORY MIX durante uno o cinco segundos. DSR-250P: Ajuste el selector MEMORY/CAMERA/VTR en MEMORY y, mientras mantiene pulsado MEMORY MIX, ajuste el interruptor POWER en ON. Continúe pulsando MEMORY MIX durante uno o cinco segundos. (2) DSR-PD150P/PD170P: Pulse MENU para mostrar el menú. DSR-250P: Presione el selector CUSTOM PRESET/MENU en la dirección de MENU y suéltelo para ver el menú. (3) Gire el dial SEL/PUSH EXEC para seleccionar y, a continuación, púlselo. (4) Gire el dial SEL/PUSH EXEC para seleccionar LOGO INS y, a continuación, púlselo. (5) Gire el dial SEL/PUSH EXEC para seleccionar NEW ENTRY y, a continuación, púlselo. (6) Gire el dial SEL/PUSH EXEC para seleccionar el carácter que desee y, a continuación, púlselo. Se introduce el carácter que ha seleccionado y el cursor se mueve a la siguiente columna. (7) Repita el paso 6 para introducir caracteres en las columnas restantes. (8) Gire el dial SEL/PUSH EXEC para seleccionar EXECUTE y, a continuación, púlselo.

Para cancelar la configuración de la contraseña

Seleccione CANCEL en el paso 8 y, a continuación, pulse el dial SEL/PUSH EXEC.

No olvide su contraseña

Si la olvida, no podrá ajustar LOGO INS. En este caso, deberá formatear la memoria de la videocámara. El formateo solo debe realizarlo personal especializado y esta operación irá a cargo del cliente aunque la videocámara esté todavía en garantía. Para obtener más información, póngase en contacto con su distribuidor Sony o con un centro local de servicio técnico Sony autorizado.

Sobre los caracteres de la contraseña

No seleccione una contraseña fácil. Una contraseña debe ser difícil de descodificar.

Cuando acceda al elemento LOGO INS

No utilizar ninguna grabación.

Sobre los caracteres que pueda usar como su contraseña

• Cada vez que gire el dial SEL/PUSH EXEC, el carácter cambia de la siguiente forma: (blanco) ↔ A ↔ B ↔ ... ↔ Z ↔ (blanco) ↔ 0 ↔ 1 ↔ ... ↔ 9 ↔ (blanco) ↔ ...
• No puede configurar las ocho columnas en blanco. Si lo hace, aparecerá "ALL BLANK" en la pantalla de cristal líquido o en el visor.

Selección de una imagen fija

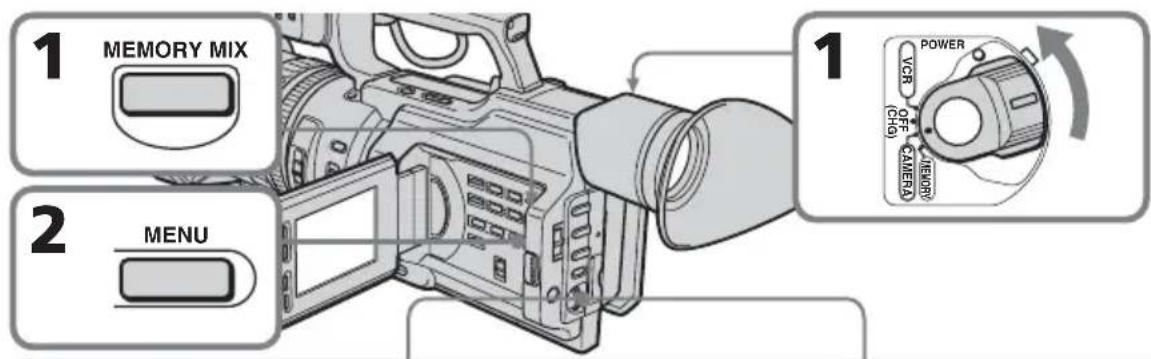

Antes de utilizarla

Inserte en su videocámara el "Memory Stick" en el que se graba la imagen fija que desea.

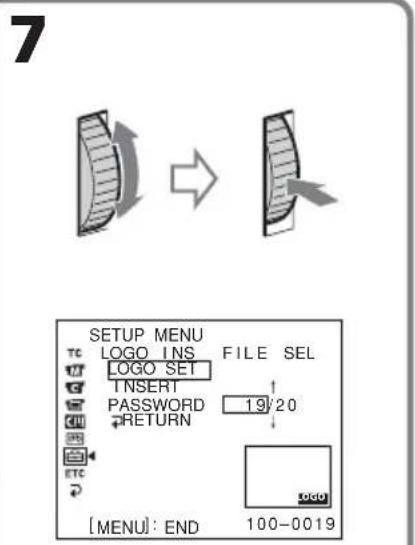

(1) DSR-PD150P/PD170P: Mientras mantiene pulsado MEMORY MIX, ajuste el interruptor POWER de OFF (CHG) en CAMERA. Continúe pulsando MEMORY MIX durante unos cinco segundos. DSR-250P: Ajuste el selector MEMORY/CAMERA/VTR en MEMORY y, mientras mantiene pulsado MEMORY MIX, ajuste el interruptor POWER en ON. Continúe pulsando MEMORY MIX durante unos cinco segundos. (2) DSR-PD150P/PD170P: Pulse MENU para abrir el menú. DSR-250P: Presione el selector CUSTOM PRESET/MENU en la dirección de MENU y suéltelo para abrir el menú. (3) Gire el dial SEL/PUSH EXEC para seleccionar y, a continuación, púlselo. (4) Gire el dial SEL/PUSH EXEC para seleccionar LOGO INS y, a continuación, púlselo. (5) Gire el dial SEL/PUSH EXEC para seleccionar ENTRY y, a continuación, púlselo. (6) Introduzca su contraseña. Gire el dial SEL/PUSH EXEC para seleccionar EXECUTE y, a continuación, púlselo. (7) Gire el dial SEL/PUSH EXEC para seleccionar LOGO SET y, a continuación, púlselo.

(8) Gire el dial SEL/PUSH EXEC para seleccionar la imagen que desee y, a continuación, púlselo.

La imagen seleccionada aparece en la pantalla de cristal líquido o en el visor a tiempo real.

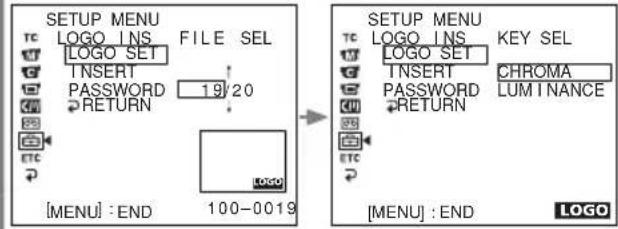

(9) Configure CHROMA o LUMINANCE. Seleccione CHROMA cuando el fondo de la imagen sea azul y seleccione LUMINANCE cuando el fondo sea blanco.

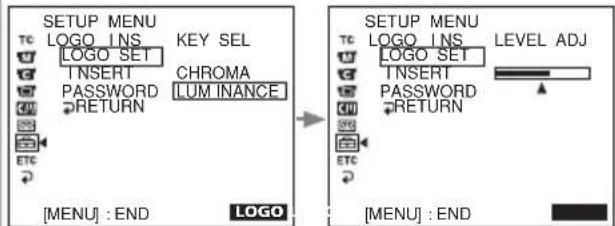

① Gire el dial SEL/PUSH EXEC para seleccionar CHROMA o LUMINANCE y, a continuación, púlselo.

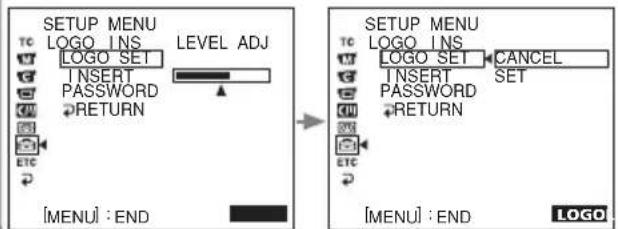

② Gire el dial SEL/PUSH EXEC para seleccionar LEVEL ADJ y, a continuación, púlselo.

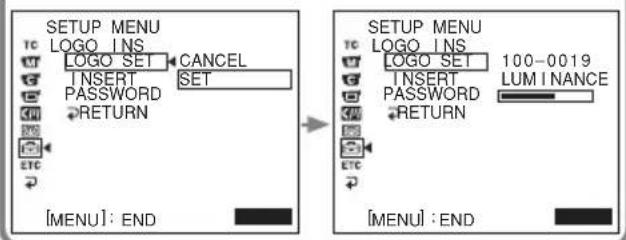

(10) Gire el dial SEL/PUSH EXEC para seleccionar SET y, a continuación, púlselo. El nombre del archivo de datos de la imagen, el nivel de CHROMA/LUMINANCE y la indicación de CHROMA o LUMINANCE aparecen en la pantalla de cristal líquido o en el visor.

10

8

9

1

2

Para cancelar el registro del logotipo

Seleccione CANCEL en el paso 10 y, a continuación, pulse el dial SEL/PUSH EXEC.

Una vez que haya registrado el logotipo

INSERT se ajusta automáticamente en ON en los ajustes de menú y se inserta el logotipo.

Notas

• No extraiga la batería, el adaptador de CA ni el "Memory Stick" cuando se estén grabando los datos del logotipo. Si lo hace, es posible que dañe el "Memory Stick" o los datos de imagen y, además, provocará daños importantes en la videocámara.
• El ajuste de la función de inserción automática del logotipo se mantendrá hasta que ajuste LOGO INS en OFF en los ajustes de menú.
• Cuando INSERT se ajuste en ON, no realice ninguna grabación si no está insertado el "Memory Stick" en el que se graba el logotipo registrado y no estén activos los siguientes modos y funciones:
• Modo progresivo (DSR-PD150P/250P)
• Modo de grabación progresiva (DSR-PD170P) Memory mix
• Todas las funciones en modo de memoria
• Todas las funciones que se utilizan con el "Memory Stick" en modo VCR (DSR-PD150P/PD170P) o en modo VTR (DSR-250P)
• Aunque ajuste el interruptor POWER en MEMORY, la videocámara funciona en modo CAMERA (DSR-PD150P/PD170P).
• Aunque ajuste el selector MEMORY/CAMERA/VTR en MEMORY, la videocámara funciona en modo CAMERA (DSR-250P).

Si no se puede visualizar la imagen seleccionada

Aparecerá "FILE OPEN ERROR".

Dependiendo del color de fondo de la imagen

Elija "CHROMA" cuando el color de fondo sea azul o "LUMINANCE" cuando el color de fondo sea blanco.

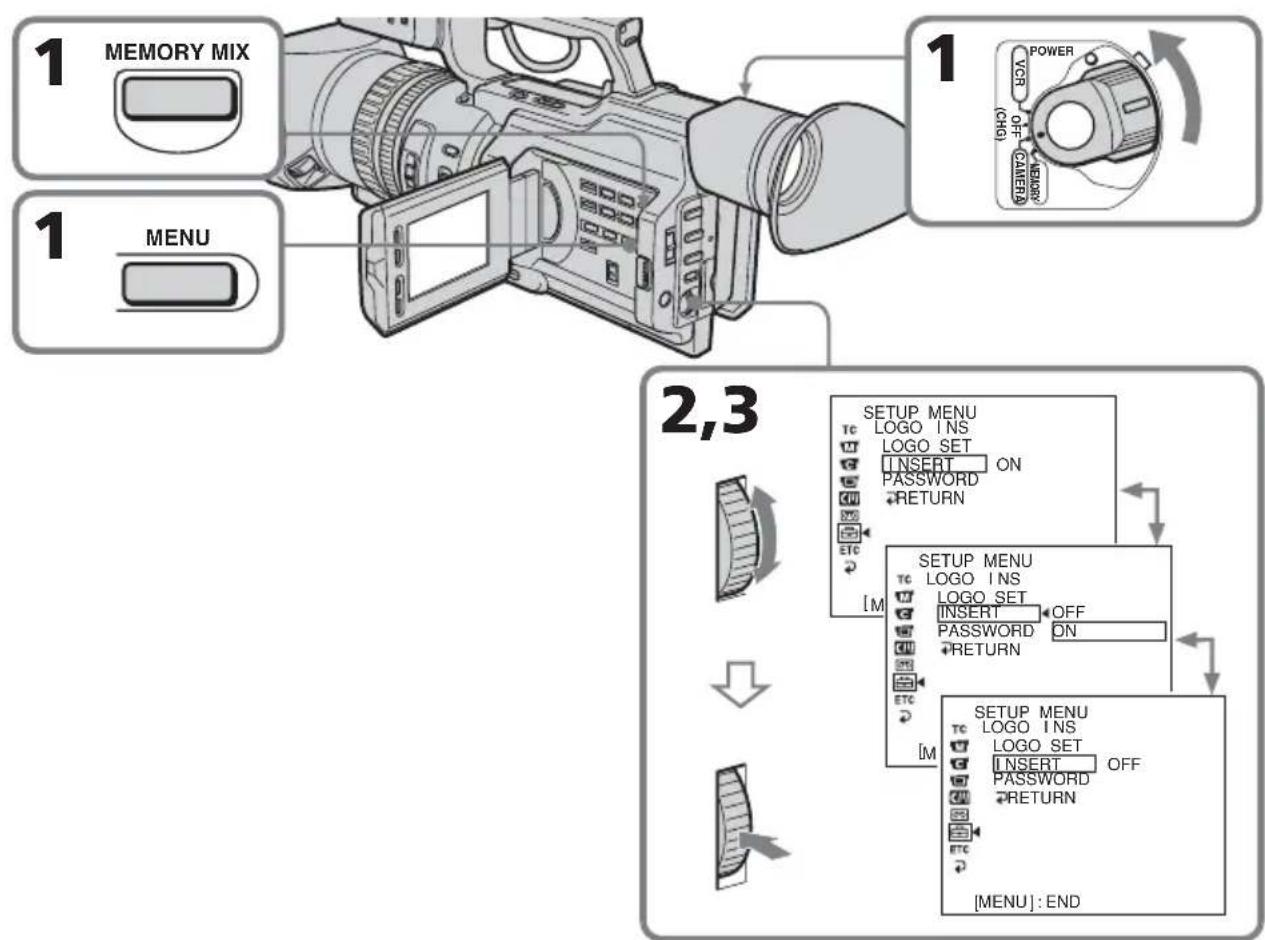

Desactivación de la función de inserción automática del logotipo

Una vez que ajuste LOGO INS en ON en los ajustes de menú, la información sobre la configuración de LOGO INS se conservará hasta que lo ajuste en OFF.

(1) Siga los pasos 1 a 6 de la página 54. (2) Gire el dial SEL/PUSH EXEC para seleccionar INSERT y, a continuación, AML. (3) Gire el dial SEL/PUSH EXEC para seleccionar OFF y, a continuación, púlselo.

Para insertar el logotipo

Seleccione ON en el paso 3 y, a continuación, pulse el dial SEL/PUSH EXEC.

Cambio o restablecimiento de la configuración

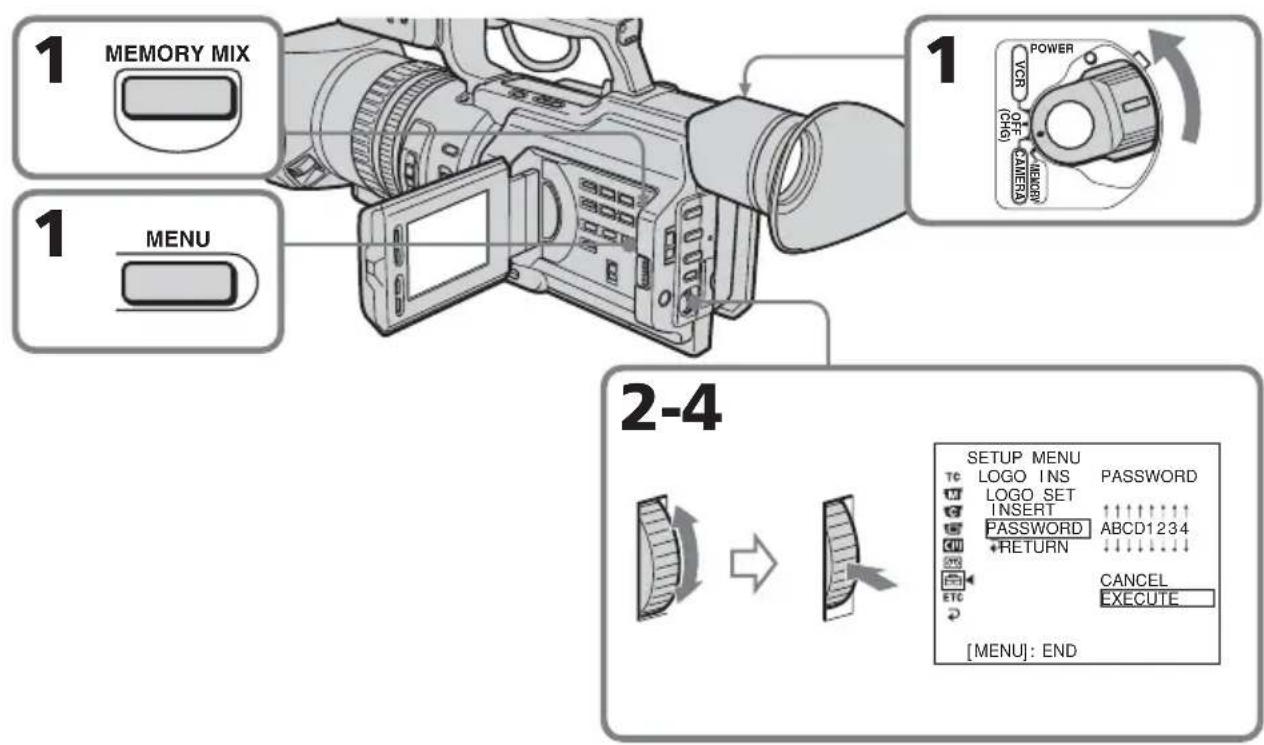

Cambio de la contraseña

(1) Siga los pasos 1 a 6 de la página 54. (2) Gire el dial SEL/PUSH EXEC para seleccionar PASSWORD y, a continuación, púlselo. (3) Gire el dial SEL/PUSH EXEC para seleccionar CHANGE y, a continuación, púlselo. (4) Introduzca la nueva contraseña y gire el dial SEL/PUSH EXEC para seleccionar EXECUTE y, a continuación, púlselo.

Para cancelar el cambio de la contraseña

Seleccione CANCEL en el paso 4 y, a continuación, pulse el dial SEL/PUSH EXEC.

Nota

Si introduce "CLEARALL" en el paso 4, se borrará la configuración completa (pág. 60).

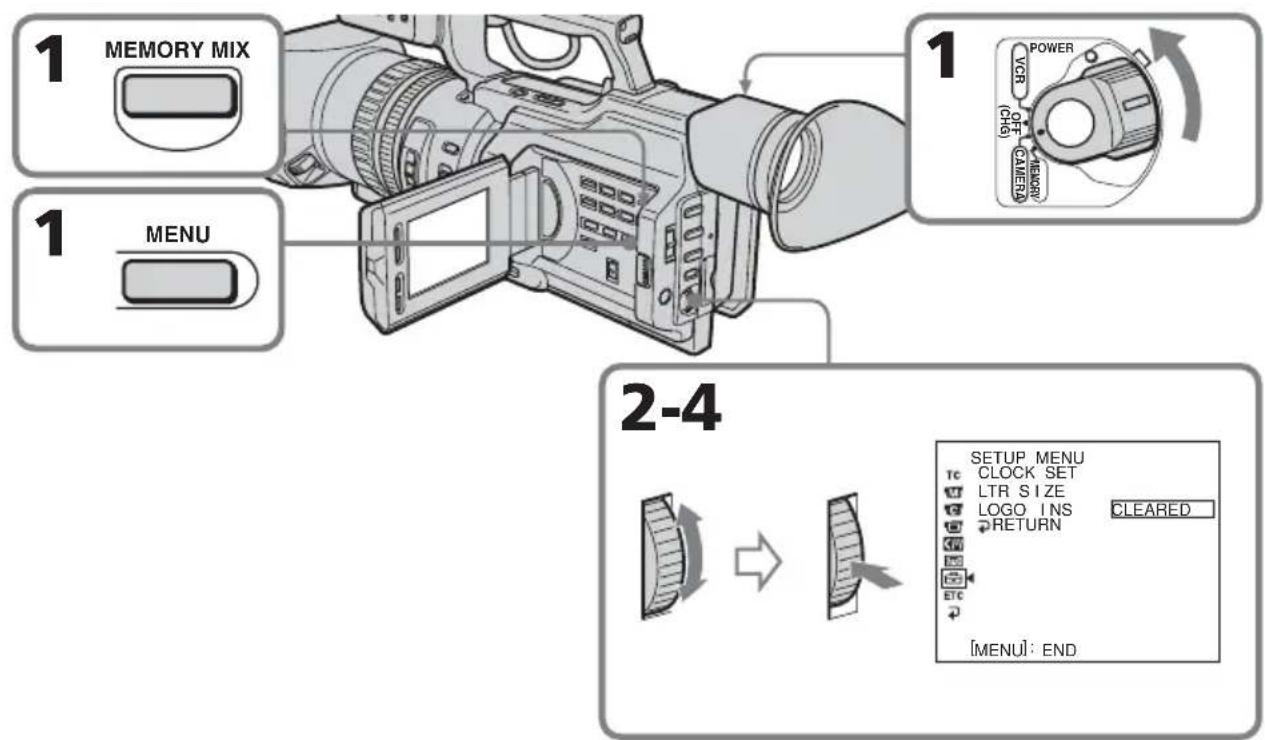

Restablecimiento de la configuración completa para la función de inserción automática del logotipo

Este procedimiento restablece la configuración completa de LOGO INS.

(1) Siga los pasos 1 a 6 de la página 54. (2) Gire el dial SEL/PUSH EXEC para seleccionar PASSWORD y, a continuación, púlselo. (3) Gire el dial SEL/PUSH EXEC para seleccionar CHANGE y, a continuación, púlselo. (4) Introduzca "CLEARALL" y gire el dial SEL/PUSH EXEC para seleccionar EXECUTE y, a continuación, púlselo. En la pantalla se indica "CLEARED" y se restablece la configuración completa.

Para cancelar el restablecimiento

Seleccione CANCEL en el paso 3 y, a continuación, pulse el dial SEL/PUSH EXEC.

Precauciones relativas a la función de inserción automática del logotipo

Siga las precauciones que se proporcionan a continuación.

• No olvide su contraseña. Si olvida su contraseña, deben formatear la memoria de la videocámara. Esta operación irá a cargo del cliente mientras la videocámara esté en garantía.
• No extraiga la batería, el adaptador de CA ni el "Memory Stick" cuando esté registrando el logotipo. Si lo hace, es posible que los datos de imagen del "Memory Stick" o la información de configuración en el elemento LOGO INS se dañen y, además, podría provocar daños importantes en la videocámara.
• No rompa ni pierda el "Memory Stick" en el que se ha grabado el logotipo registrado. Le recomendamos que realice una copia de seguridad y la guarde en otro "Memory Stick" o en su PC.
• Le recomendamos que ajuste la lengüeta de protección contra grabación en el "Memory Stick" en LOCK.

Mensajes de advertencia

Si aparecen los siguientes mensajes en la pantalla de cristal líquido o en el visor, las causas y soluciones pueden ser las siguientes:

LOGO NOT INSERTED

Este logotipo no está insertado correctamente o no está insertado el "Memory Stick" que contiene los datos del logotipo.

→ Compruebe si el "Memory Stick" está insertado correctamente o inserte el "Memory Stick" con los datos del logotipo.

LOGOSYSTEMERROR

La configuración de los datos del sistema de inserción de logotipo está dañada.

→ Póngase en contacto con su distribuidor Sony o con un centro local de servicios técnicos de Sony autorizado.
