MANUALE UTENTE RC1572 ROTEL

Preamplificatore Stereo

Manuale di istruzioni

Instruktionsbok

Ingressi ed uscite analogici bilanziati (XLR)

Important! I segnali Trigger 12 V hanno la precedenza sui comandi Rotel Link, pertanto non effettuare i collegamenti Trigger 12 V se si utilizzo il bus Rotel Link.

Quando effettuate i collegamenti assicuratevi di:

Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.

Spagnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccommandiamo inoltre di:

Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

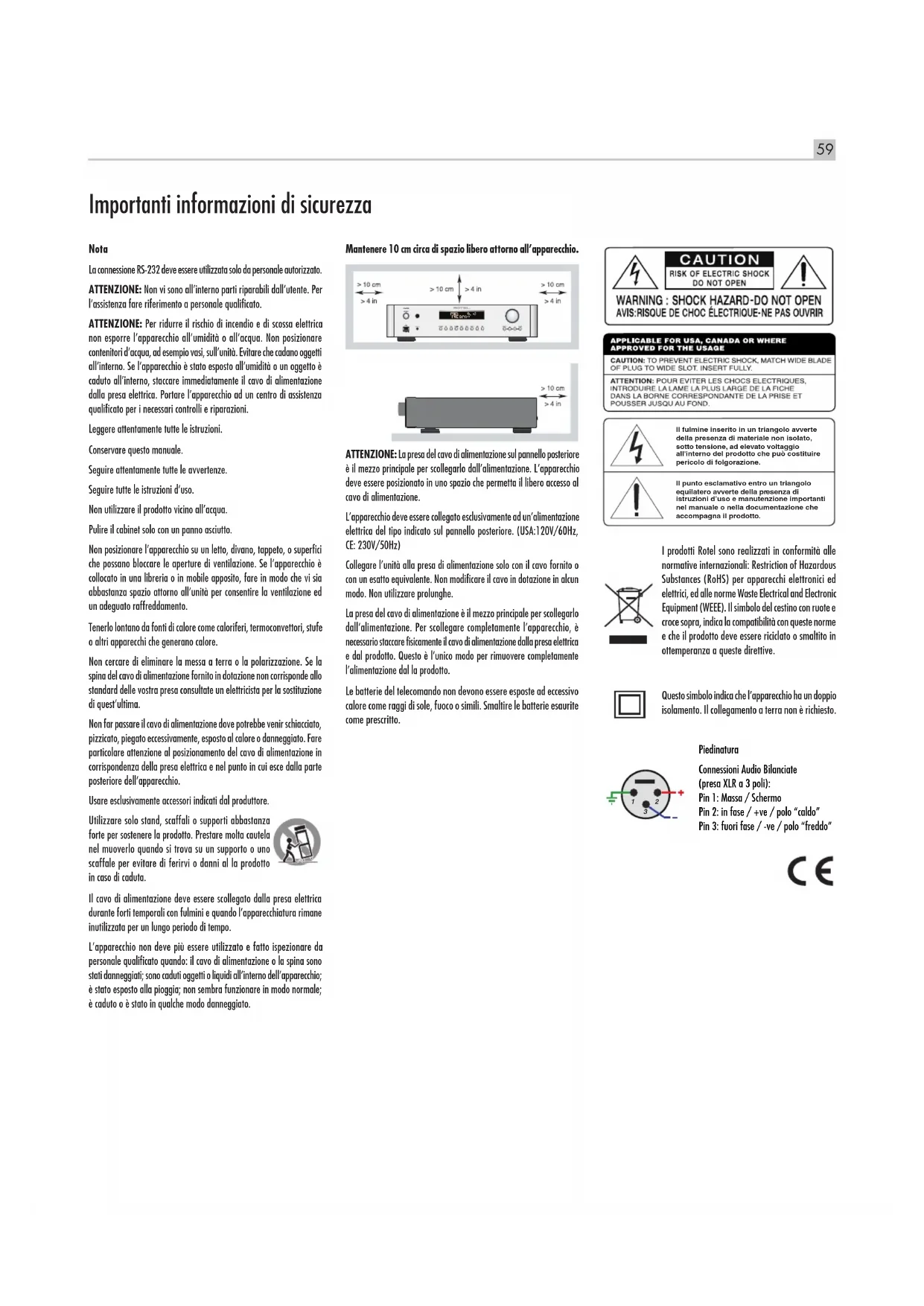

Importanti informazioni di sicurezza

Nota

La connession RS-232 deve essere utilizzata solo da personale autorizzato.

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenzafare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa eletrica non esporre l'apprecchio all'umidità o all'acqua. Non posizionare contentifer d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno. Se l'apprecchio è stato esposto all'umidità o un oggettò è coduto all'interno, staccare immediamente il cavo di alimentazione alla presa elettrica. Portare l'apprecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere allentamente tutte le struzioni.

Conservare quello manuale.

Seguire attentamente tutte le avvertenze.

Seguire toutes le struzioni d'uso.

Non utilizzato il prodotto vicino all'acqua.

Pulire il cabinet solo con un panno asiutto.

Non positioningare l'apparechio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparechio è collocato in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come coloriferi, termoconvettori, stufe o altri apparentchi che generano calore.

Non cercare di eliminare la messo a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in datiione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest'ultima.

Non fur passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato,iegatoecessivamente, esposto al calorie o danneggiato.Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce nella parte posteriore dell'apparechio.

Usare esclusivamente accessori indicati dal produttor.

Utilizzare solo stand, scaffali o supporti abbastanza forte per sostenere la prodotto. Prestare molta cautela nel muoverlo quando si trovava su un supporto o uno scaffale per evitare di ferirvi o danni al la prodotto in caso di caduta.

Il cavo di alimentazione deve essere scollegato alla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

L'appareccio non deve più essere utilizzato e fatto ispezionate da personale qualificato quando: il cavo di alimentazione o la spina sono stati danneggiati; sono caduti oggetti o liquidi all'interno dell'appareccio; è stato esposto alla pioggia; non sembra funzioni in modo normale; è caduto o è stato in quale modo danneggiato.

Mantenere 10 cm circa di spazio libero attorno all'apparecchio.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. L'apparechio deve essere posizionato in uno spazio che permetta il libero accesso al cavo di alimentazione.

L'apprecchio deve essere collegato esclusivamente ad un'alimentazione eletrica del tipo indicate sul pannello posteriori. (USA:120V/60Hz, CE:230V/50Hz)

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non utilizzare prolonghe.

La presa del cavo di alimentazione è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completeness l'apprecchio, è necessario staccare fisicamente il cavo di alimentazione della presa elettrica e dal prodotto. Questo è l'unico modo per rimuovere completeness l'alimentazione dal la prodotto.

Le batterie del telecommando non devono essere esposte ad excessively calore come raggi di sole, fuoco o similii. Smaltire le batterie esaurite comme prescritto.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION:POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISÉ ET POUSSER JUSQU AU FOND.

Il fulmine inserito in un triangolo averte della presenza di materiale non Isolato, sous tension, ad elevato voltaggio all'interno del prodotto che cui costituire pericolato di folgorazione.

Il punto esclamativo entro un triangolo equilatoro averthe della presenza di istruzioni d'uso o manutenzione importanti nel manuale o nella/documentation che accompaniesa non prodotto.

I prodotti Rotel sono realizzati in conformità alle normative internazionali: Restriction of Hazardous Substances (RoHs) per apparente elettronici ed eletrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il sbilolo del cestino con ruote e croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere ricicato o smaltito in ottempanza a queste direttive.

Questo symbolo indica che l'apprecchio ha un doppio isolamento. Il collegamento a terra non è richiesto.

Piedinatura

Connessioni Audio Bilanciate

(presa XLR a 3 poli).

Pin 1: Massa / Schermo

Pin 2: in fase / +ve / polo "caldo"

Pin 3: fuori fase / -ve / polo "freddo"

Sommario

Figura 1: Comandi e connessioni 3

Figura 2: Telecommando RR-AX93 4

Figura 3: Collegamenti ingressi ed uscite analogi ci 5

Figura 4: Ingressi ed uscite analogici bilanziati (XLR) 6

Figura 5: Collegamenti ingressi digitali 7

Figura 6: Collegamenti Rotel Link e segnali Trigger 12 V 8

Figura 6: Ingresso USB frontale 9

Note important 10

Important informazioni di sicurezza 59

Alcune informazioni su Rotel. 60

Per comincure 60

Alcune precauzioni 61

Posizionamento 61

Cavi di collegamento 61

Telecomando RR-AX93. 61

Codice telecomando secondario 61

Batterie del telecomando 61

Alimentazione AC e comandi 61

Ingresso alimentazione 24

Interruttor ed indicatore d'accensione 62

Uscile segnal trigger 12V

Collegamento segnali d'ingresso 62

Ingresso Phono e collegamento massa (GND)

Ingressi linea 62

Ingresso linea bilanciato (XLR) 62

Ingressi digitali 62

Collegamenti uscite 62

Uscila MONO SUB 62

Uscita preamplificatore 62

Uscita bilanciata (XLR) 62

Uscita cuffia 63

Sensore telecomando 2 63

Display 3 63

Ingresso USB frontale 63

Connessione Bluetooth aptX 63

Porta USB posteriori di alimentazione 63

Controllia audio 63

Volume 63

Bilanciamento 63

Esclusione controlli di tono 63

Controll di tono bassi e alti 64

Tasti selezione ingressi 64

Controllo luminosità display 64

Controllo luminosità display 64

Controlluminositàindicatoreaccensione 64

Rotel Link 64

IngressoEXTREM 64

Connetlore RS232 64

Ingresso PC-USB 64

Connesione alla rete 22 65

Menu impostazioni 65

Risoluzione dei problemi 67

L'indicatore di accensione non si illumina 67

Sostituzione del fusibile 67

Nessun suono 67

Caratteristica tecniche. 68

Alcune informazioni su Rotel

La nostra storia ha avuto inizio 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come voil

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità nella compromessi. Attraverso gli anniQuesta passione non si è affievolita e l'obbiettivo di realizzare apparentchi di straordinario vale per veri audiofili, indipendente del loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescene di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché anni abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contento di piombo nei nostri apparente rispettomando rigorosamente la normativa RoHS. I nostri progettisti sono continuamente impregnati a migliorare l'efficienza dei prodotti perché per lo stato compromettere la loro qualità. Quando in standby, gli apparente assorbono una minima quantità di corrente casi da soddisfare i requisiti dei più rigorosi standard sul consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente atraverso continui progressi dei metodi di costruzione per arrivare a processi produttivi sempre più rispetto dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Per cominciare

Grazie per aver acquistato il preamplificatore stereo Rotel RC-1572. Utilizzato in unsystema di riproduzione audio di qualità vi garantirà numerous anni di gradevole intrattenimento.

Questo preamplificatore è un compone di alte prestazioni dotato di innumerevoli funzioni. Ogni aspetto del suo progetto è stato ottimizzato per conservare intatta la dinamicca ed agli più piccolo dettaglio della musica. La sezione di alimentazione, totalmente stabilizzata, si avvale di un generoso trasformatore toroidale progettato da Rotel stessa e di speciali condensatori di filtering con Tecnologia slit foil. La bassa impedenza d'uscita dell'alimentazione garantisce un'ampia riserva d'energia per poter riproduire confacilityheanche passaggi musicali più impegnativi.Benché più costoso, un accurato progetto della sezione di alimentazione apporta indubbivantaggi alla qualità della riproduzione.

I circuiti stampati che ospitano le circuitazioni sono disegnati seguito una particolare concezione simmetrica delle pisteosi da garantire una perfetta corrispondenza tra i due canali. La componentistica prede resistenze a strato metallico e condensatori in polistirolo o polipropilene nei punti più critici per ottenere la massima qualità. Tutti gli aspetti del progettoto sono stati accuramente valutati per assicurare la più fedele riproduzione possibile.

L'installazione e l'utilizzo dell'RC-1572 non potrebbero essere più sempliciti. Se si ha dimestichezza con quello genere di apparecchi, non rimane che collegarlo all'impianto ed iniziare ad apprezzarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completeness spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato con attenzione i collegamenti.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'installazione e d'uso, fornisce informazioni che aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domane o dubbi. Inoltre tutti nei in Rotel saremo lieti di rispondere ai nostri quesiti ed alle vostre osservazioni.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altri contentatore che non sia l'imballo originale potrebbe causare seri danni al prodotto.

Compilare e spedire il tagliando di garanzia se presente. Conservare inoltre la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che trattano segnali di bassa intensità,anche l'RC-1572 più essere venir influenzato da ciò che lo circonda. Si eviti quindi di posizionarlo sopra altri apparecchi ed assicurarsi che i cavi audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.

Si consiglia di collocare il preamplificatore in una struttura progettata per ospitare componenti audio e ridurre o SOPrimere le vibrazioni indotte dall'esterno che possono influenzare la qualità del suono. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e riceveire consigli sulla corretta installatione dei componenti dell'impianto.

L'RC-1572 viene fornito con il telecomando RR-AX93 in dotazione e delve essere positizionato in modo tale che i segnali ad infrarossi emessi da quest'ultimo possano essere ricevuti dal sensore situato sul pannello frontale.

Cavi di collegamento

Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distini e lontani tra loro per minimizzare il rischio che questi ultimi possano essere invenzati da campi magnetici e capire rumore. Utilizzato per i collegamenti audio solo cavi schemati specifici e di buona qualità per evitare di compromettere le prestazioni delsystema.Per consiglio sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel.

Telecomando RR-AX93

L'RC-1572 pou èsse comandato sa con le manopole ed i tasti presenti sul pannello frontale, sua tramite il telecomando RR-AX93 in dotazione. In queste istruzioni, a fianco della descrizione delle funzioni, appara un numero racchioso in un riquadro riferito al lavoro sul frontale ed una lettera in un cerchio riferita al corrispondente tasto sul telecomando.

Codice telecomando secondario

L'apparecchio è preimpostato per funzionare con codice telecomando 1. Se si riscontra un conflito con i telecomandi di altri prodotti Rotel, è possibile impostare l'amplificatore ed il suo telecomando su 'codice 2'tramite i seguenti passi:

1. Sul telecomando, premere i tasti TUNER K e 2 © contemporaneamente per 5 secondi, per impostarlo a trasmettere il codice 2.
2. Puntare il telecomando verso l'amplificatore e premere il tasto 2 (0) per 14 secondi. Sul display apparirà 'AUDIO CODE SET 1 > 2' segnalando che l'apparecchio è ora predisporto per il codice 2.
3. Ripetere la procedura sopra descrietta e premere il tasto '1' invece di '2' per tornare al codice 1.

NOTA: Il telecomando può essere utilizzatoanche per controllare le principali funzioni di sintonizzatori e letteri cd Rotel tramite i tasti identificati da F11NOQ.Perutilizzare il telecomando con altri appearecchi, è necessario che siano tutti (telecomando ed appearecchi) impostati sullo stesso codice (1 o 2).Per maggiori informazioni contattare il rivenditore Rotel.

Batterie del telecomando

Prima di utilizzare il telecomando insere le due batterie AAA (ministilo) fornite. Rimuovere il coperchio del vano batterie sul retro e posizionare la batterie rispetto la polarità (+e-) indicata sul fondo del vano. Controllare il funzionamento del telecomando e quindi riposizionare il coperchio. Se col passare del tempo si dovesse notare una diminuzione della portata del telecomando,cisione dovuto al progressivo esaurimento delle batterie.In isto caso sostituirle entrambé con altre nuove per risolverre il problema.

Alimentazione AC e comandi

Ingresso alimentazione [24]

L'apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (120 o 230 V AC con frequenza di rete 50 o 60 Hz). La tensione di alimentazione preimpostata è individata su un adesivoippo sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione eletrica, è possibile riconfigurare internamente l'RC-1572. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno dell'apparecchio sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e quando vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese.

RC-1572 delve essere collegato direttamente a una presa a parete polarizzata utilizzando il cavo fornito o un'alto cavo compatibile come raccomandato dal rivenditore autorizzato Rotel. Gebruik geen verlengsnoer. In alternatively vuo essere impiegata una presa multipla (comunamente chiamata "ciabatta") di buona qualita ed in grado di sostarare le currenti richieste dall'amplificatore e tutti i componenti collegati.

Se si prevede di non utilizzato l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è Buona precauzione scollegare alla presa elettrica il cavo di alimentazione del preamplificatore e degli altri componenti dell'impianto.

Interruttore ed indicatore d'accensione

Premere il pulsante d'accensione sul frontale per attivare il preamplificatore. L'indicatore attorno adesso si illumina quando l'apparecchio è acceso. Ripremere il pulsante per spegnere il preamplificatore.

Quando l'interruttore di accensione del preamplificatore si trova in posizione "ON" (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti OFF ed ON del telecomando. In standby l'indicatore di accensione rimane accesso nelle display si oscura.

Uscite segnali trigger 12V

Vedi Figura 6

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul retro dell'RC-1572 forniscono la tensione necessaria ad accendere altri apparecchi. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5mm . Specnendo l'amplificatore la tensione viene a mancare e contemporaneamente gli apparecchi collegati si disattivano.

NOTA: Se nell'impiano sono presenti altri componenti dotati di Rotel Link, utilizzato quello bus di comunicazione per accendere/spagnere gli apparecchi. Non effettuare contemporaneamente i collegamenti tra le prese Trigger 12 V e Rotel Link in quanto i segnali Trigger 12V hanno la precedenza sui comandi Rotel Link.

Collegamento segnali d'ingresso

NOTA: Per prevenir rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli appearechi dell'impiano siano spenti prima di effettuare agli tipo di collegamento.

Ingresso Phono e collegamento massa (GND)

Vedi Figura 3

Collegare i cavi audio provenienti dal giradischi alle prese denominate PHONO prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo condutore di massa, per minimizzazione il ronzio collegare quest'ultimo al terminale GND a sinistra delle prese.

Ingressi linea 15

Vedi Figura 3

Gli ingressi denominati CD, TUNER ed AUX dell'RC-1572 sono tutti "ingressi linea" con caratteristiche equivalenti. A queste prese possono quando essere collegatilettori cd, sintonizzatori ed agli altri tipo di dispositivo audio analogico con uscita ad alto livello o linea.

Esegundo i collegamenti dei segnali provenienti dalle sorgenti è necessario rispetto i canali sinistro e destro. A quello scopo le prese sul retro dell' amplificatore sono identificare da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi schermati audio con connettori RCA di buona qualità. Il rivenditore Rotel potra consigliare i cavi più adatti alle caratteristiche dell'impiano.

Ingresso linea bilanciato (XLR) 19

Vedi Figura 4

In aggiuntaagli ingressi linea con prese RCA, l'RC-1572 ne possiede anche uno di tipo bilanciato con prese XLR per il collegamento di sorgenti come letteri CD, Blu-ray, etc. dotati di analoghe uscite.

NOTA: Per il collegamento di una sorgente all'amplificatore utilizzare solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi contemporaneamente.

Ingressi digitali 20

Vedi Figura 5

L'RC-1572 pou convertire e riproduire segnali digitali audio PCM fino a 24 bit, 192kHz provenienti da sorgenti esterne. Sul pannello posteriore sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed OPTICAL 1 e 2. Collegare l'uscita elettrica (coax) oppure ottica della sorgente ad uno dei correpondenti ingressi con un idoneo cavo per segnali digitali.

Collegamenti uscite

Uscita MONO SUB 16

Due uscite mono destinate al collegamento di altrettanti subwoofer amplificati. Tali uscite sono monofoniche e presentano i canali sinistro e destro sommati tra loro. Sono inoltre in parallelo ed è quindi possibile utilizzato indistinamente l'une o l'altra per collegare un solo subwoofer.

Uscita preamplificatore 17

Vedi Figura 3

L'RC-1572 è dotato di uscite con prese RCA adatte al collegamento con amplificatori finali dotati di ingressi di quello tipo.

Uscita bilanciata (XLR) 18

Vedi Figura 4

In aggiunta all'uscita con prese RCA, I'RC-1572 ne possiede una di tipo bilanciato con prese XLR per il collegamento di amplificatori dotati di analghi ingressi.

NOTA: Utilizzare solo un tipo di uscita (RCA o XLR) alla volta e mai entrambe contemporaneamente per collegare lo stesso amplificatore.

NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai controlli di tono modifica il segnale presente ad entrambhe le uscite RCA ed XLR del preamplificatore.

Uscita cuffia 6

La presa dell'uscita cuffia accetta spinotti mini-jack stereo da 3,5 mm. Inserendo lo spinotto non si disattivano le uscite per l'amplificatore e quindi i diffusori. Per fare quello nella maggior parte dei casi è sufficiente spegnere l'amplificatore/i e proseguire l'ascolto solo in cuffia.

NOTA: Poiché l'efficienza di diffusori e cuffie più essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cuffie.

Sensore telecomando 2

Il sensore è collocato dietro la finestrella tonda situata alla sinistra del display. Si raccomanda di non oscurarlo impedendo il rilevamento dei segnali ad infrarossi emessi dal telecomando.

Display 3

Il display al centro del pannello frontale fornisce informazioni sull'ingresso selezionato, sul livello del volume e sulle regolazioni dei controlli di tono. Il display consente di accedere alle opzioni di impostazione e menu di configurazione dell'amplificatore.

Ingresso USB frontale

Vedi Figura 7

Alla presa USB sul pannello frontale possono essere nelle collegati dispositivi multimediali come iPhone, iPad, o iPod tramite il loro cavo, selezionando poi il correspondente ingresso USB. Per la ricerca e la selezione dei brani utilizzare i comandi del dispositorio collegato.

Connessione Bluetooth aptX 23

L'antenna Bluetooth 23 sul pannello posteriore consente all'RC-1572 di riceveire file audio inviati in streaming da dispositivi portatili come, ad esempio, uno smartphone, compresse, computer. Attivare la trasmissione Bluetooth sul dispositivo che si intende connettere, attendere la rilevazione dei segnali, quando selezioneare "Rotel Bluetooth". La connessione è di norma automatica, ma nel caso venisse richiesta una password, digitare "0000" sul dispositivo. L'RC-1572 è predisporto sua per il tradizionale standard Bluetooth, sua per il Bluetooth aptX.

Porta USB posteriori di alimentazione 13

La porta USB posteriori fornisce 5V/0,5A per ricaricare o alimentare dispositivi USB, come, ad esempio, riproduitori di file musicali. Questa porta non consente la riproduzione audio.

La porta può essere configurata tramite i Menu di impostazione dati da rimanere alimentataanche quando l'RC-1572 e in standby (Si veda in proposito la voce POWER USB a pagina 65).

In quello mode i dispositivi collegati rimangono costamente alimentati e poter utilizzare la funzione Signal Sense (rilevazione del segnale) per accendere/spegnere automaticamente il preamplificatore in presenza/ assenza di un segnale digitale in ingresso.

NOTA: Quando configurato per fornire costamente alimentazione a但这a porta USB, I'RC-1572 assorbe più energia alla rete elettrica anche in standby.

Controlli audio

Volume 46

Ruotare la manopola del volume versus destra per aumentare il livello d'ascolto, versus sinistra per diminuirlo. Da telecomando regolare il volume agenda sui tasti VOL + e - 6 per, rispettivamente, aumentare o diminuire il livello. Per azzerare completamente il volume premere il tasto MUTE (H).

Bilanciamento ②

Tramite il bilanciamento è possibile ritoccare l'émissione dei canali sinistro e destro. In condizioni normali dovrebbe essere lasciato su "0" (impostazione di fabbrica), tutvia nel caso di lievi differenze tra i canali dovuti alla sorgente oppure se la posizione d'ascolto non è perfettamente equidistante dai diffusori, più essere utile corregerlo premendo il tasting MENU sul pannello frontale fino a far apparire BALANCE sul display e successivement i tasti a fianco - e + per spostare l'émissione verso sinistra o destra. L'intervallo di regolazione spazia da L15 a R15.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Per effettuare variazioni temporanee (non memorizzate spegnendo il preamplificatore) premere il tasto BAL sul telecomando per visualizzare BALANCE e quindi premere i tasti con le frece ▲,▼,o,▲,▶,E per la regolazione. Al termine ripremere il tasto BAL al centro per uscire dal menu.

Esclusione controlli di tono

L'impostazione di fabbrica prevede che i circuiti dei controli di tono del preamplificatore siano escludi dal percorso del segnale per la massima purezza del suono, come evidenziato dalla scritta TONE BYPASS sul display. Per attivare i controlli (OFF), premere il tasto MENU sul pannello frontale fino a far apparire TONE BYPASS e successivamente il tasto - a bianco per attivarli. Per disattivarli nuovamente (ON), premere,invece il tasto +

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Per effettuare una variazione temporanea (non memorizzata spegnendo il preamplificatore) premere il tasto BYPASS sul telecomando per attivari/ disattivari.

Controll di tono bassi e alte

Per regolare i controlli di tono premere il tasto MENU 8 sul pannello frontale fino a visualizzare sul display i menu BASS per i bassi o TREBLE per gli alti. Premere il tasto ENTER per passare da un'opzione all'altra, successivamente agire sui i tasti - e + a bianco per attenuare o esaltare la relativa gamma di frequenze. L'intervallo di regolazione per entrambi spazia tra -10 e +10.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Per effettuare una variazione temporanea (non memorizzata spegnendo il preamplificatore) premere i tasti BASS o TREB sul telecomando e quandi i tasti con le frece , , per la regolazione.

NOTA: É possible regolare i controlli di tono solo disabilitando (OFF) Tone Bypass (si veda il paragrafo "Esclusione controlli di tono").

Unsystema hi-fi perfettamente ottimizzato dovrebbe essere in grado di riproduire un suono naturale sensa intervenire o quasi sui controlli di tono. Utilizzari con accortezza solo per correggere lievi sbilanciamenti di tonalità. Unecessivo intervento in esaltazione delle frequenze basse e/o alte cui potrare risultare pericoloso sa per l' amplificatore, chiamato ad erogare un'eccessiva potenza, sa per i diffusori, sollecati nelle misura.

NOTA: Regolando bassi ed acuti non si attivano automaticamente i controlli di tono. Per attivarli,fare riferimento a quanto descririto alla voce precedente "Esclusione controlli di tono".

Tasti selezione ingressi

Per la selezione dell'ingresso della sorgente che si considera riproduire premere il corrispondente tasto sul pannello frontale [7] oppure sul telecomando (K).

Premere ripeturamente i tasti OPT o COAX per selezionare gli ingressi OPT 1 o 2 e COAX 1 o 2. In alternativa utilizzare i corrispondenti tasti sul telecomando.

Controllo luminosità display

Controll Luminosità display

Per modificare la luminosità del display, premere il tasto MENU [sul pannello frontale fino a visualizzare il menu DIMMER, quando agire sui i tasti - e + a bianco per attenuare o incrementare la luminosità.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Per effettuare una variazione temporanea (non memorizzata spegnendo l' amplificatore) premere il tasto DIM 8 sul telecomando.

Controllo luminosità indicatore accensione

Per regolare la luminosità dell'indicatore di accensione premere il tasto MENU [sul pannello frontale fino a far apparire il menu POWER LED. Quindi premere i tasti a bianco - e + sul pannello frontale per attenuare o aumento la luminosità.

Le impostazioni previste sono: BRIGHT (luminoso), MID (medio), DIM (attenuato).

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Rotel Link

Vedi Figura 6

Alla presa ROTEL LINK OUT vuo essere collegato un altri appearecchio Rotel dotato di presa ROTEL LINK IN atraverso il cavo con spinotto mini-jack stereo 3,5 mm di colore bianco in dotazione.

Tramite questoistema di communicatesione è possibile sfruttare l'applicazione Rotel per iPad ed iPhone (disponibile per il download sulliTunes® Store) e comandare l'intero sistema.

NOTA: Utilizzato esclusivamente i cavi Rotel Link forniti in dotazione. Tali cavi sono contraddistinti da spinotti mini-jack da 3,5 mm di colore BIANCO e non devono essere confusi con quelli destinati ai segnali Trigger 12V che hanno spinotti di colore NERO.

Ingresso EXT REM 11

Questa presa mini-jack mono da 3,5mm cui ricevere codici di controlo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il sensoreippo sul frontale dell'apparecchio. Consultare il vosto rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi per il collegamento.

Connettore RS232 14

L'RC-1572 pou este gestito da un computer tramite la porta RS232 per integrare l'apparecchio in un system di automazione. La connessione tra la presa RS232 sul retro ed il computer richiede un cavo serialie con connettori DB-9 maschio-femmina.

Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer dell'amplificatore, contattare il rivenditore autorizzato Rotel.

Ingresso PC-USB 21

Vedi Figura 5

Collegaretramite ilcavofornitoquesto ingressoaduna presaUSB del vostro computer.

L'RC-1572 supporta sua lo standard USB Audio Class 1.0 che lo USB Audio Class 2.0. I computer conistema operativo Windows non richiedono I'installazione di driver aggiuntivi per USB Audio Class 1.0 e consentono di riproduire file audio fino ad una frequenza di campionamento di 96kHz Il preamplificatore è predisconto in fabbrica per la modalità USB Audio Class 1.0.

Per trarevantaggio daliresoluzioni maggiori (fino ad una frequenza di campionamento di 384kHz ) e necessario installare sul PC un driver per lo standard USB Audio Class 2.0 contento nel CD fornito assieme all'RC-1572

e predisporre quest'ultimo per la modalità di riproduzione USB Audio Class 2.0 seguito la procedura sotto descritta:

• Premere il tasto MENU sul frontale fino a far apparire sul display "PC-USB AUDIO CLASS".
• Tramite il tasto - sul frontale selezionare "2.0" quindi premere ENTER per confermare.
• Una volta modificata la modalità USB Audio spegnere e riaccendere il preamplificatore e riaviare il computer per assicurarsi che risultino entrambi correttamente configurati.

Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 384kHz . Se si intende riproduire file con frequenze fino a 384kHz , verificare che il software lo consenta. Inoltre potrebbe renderisi necessario configurare i driver audio del vosto computer per consentire l'uscita a 384kHz , oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure al sistema operativo in uso.

NOTE: Nei computer con sistema operativo Windows per lo standard USB Audio Class 2.0 è richiesta l'installazione di un apposto driver contentuto nel CD fornito con l'RC-1572.

NOTA: I computer Mac non richiedono driver aggiantivi in quanto il loroistema operativo supporta entrambi gli standard USB Audio Class 1.0 e 2.0.

NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relativa ai dispositori sonori.

NOTA: L'RC-1572 supporta la riproduzione di segnali DSD e DoP (DSD over PCM) nei formati 1x e 2x. Verificare se il software di riproduzione audio (Media Player) in uso consente di trattare quosti formati.

Connesione alla rete 22

L'RC-1572 pou è essere collegato a una rete locale connessa ad Internet utilizzando la presa NETWORK 22 sul pannello posteriore. Tramite le configurazioni di rete è possible assegnare all' amplificatore un indirizzo IP statico oppure dinamico (DHCP). Per informazioni sulla configurazione dell'indirizzo IP si veda la voce "Network" tra i Menu impostazioni descritti in seguito.

Collegando l'apprecchio ad una rete locale è possibile ricevere via Internet aggiornamenti software. La connessiona alla rete permetteanche la sua integrazione con sistemi di automazione domotica.

Per maggiori informazioni sulla connessione alle reti locali contattare il vosto rivenditore Rotel.

Menu impostazioni

Questi menu consento svariate regolazioni. Per accedervi, premere il tasto MENU 8 sul pannello frontale o il tasto SETUP 0 sul telecomando. Per modificare l'impostazione della voce selezionata utilizzare i tasti + o - 8 sul frontale, oppure i tasti con le frece , o , E sul telecomando. Per passare da un menu all'alto, premere in successione il tasto MENU 8 sul frontale o il tasto SETUP 0 sul telecomando.

TONE CONTROL: Attiva (TONE BYPASS OFF) o disattiva (TONE BYPASS ON) i controli di tono e consente la regolazione dei livelli delle frequenze basse (BASS) o alte (TREBLE). Premere il tasto ENTER sul pannello frontale oppure sul telecomando per passare da un'opzione all'altra. (Per maggiori informazioni si vedano i precedenti paragrafi "Escludione controli di tono" e "Controli di tono bassi ed alte".)

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

• BALANCE: Modifica il bilanciamento tra i canali sinistro e destro (Per maggiori informazioni si veda il precedente paragrafo "Bilanciamento").

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

• DIMMER: Controlla la luminosità del display frontale.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

• POWER LED: Controlla la luminosità dell'indicatore di accensione.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

• POWER ON MAX VOLUME: Consente di determinare il massimo livello di volume del preamplificatore all'atto dell'accensione. L'impostazione predefinita è 45.

NOTA: La funzione Power On Max Volume non si applicaagli ingressi configurati con un livello di volume fisso. (Si veda in proposito la voce segunte "Fixed Gain".)

• POWER OPTION: Consente di controllare l'accensione dell'RC-1572tramite la connessione di rete quando collegato a unsystema di automazione domotica. In quello caso selezionare la modalità "Quick". Poiché il consumo di energia è più alto in这对于 modality, se non è richiesto il controlo della rete, lasciare invariata l'impostazione predefinita "Normal".

Le impostazioni previste sono "Normal", "Quick".

NOTA: Whenever viene scelta l'opzione "Quick", I'RC-1572 assorbirà più energia dalla rete elettrica in standby.

Per abilitare la modalità di alimentazione permanente selezionare l'opzione ALWAYS. Per fornire energia solo quando l'RC-1572 è accesso, selezionare l'opzione NORMAL. L'impostazione predefinita è NORMAL.

NOTA: Per poter fornire alimentazione alla porta USB posteriori l'interruttore di accensione sul pannello frontale deve trovarsi in posizione "ON" (premuto).

NOTA: Quando viene selezionata l'opzione ALWAYS, I'RC-1572 assorbe più energia dalla rete elettrica in standby.

• AUTO POWER OFF: Tramite esta voce il preamplificatore cui esse configurato per spegneri automaticamente dopo un determinato periodo di non utilizzo. Se non vengono apportate modifiche alle sue funzioni (volume, selezione ingressi, etc.), l'RC-1572 entra in standby après il periodo di tempo specificato. Il contatore viene agli volta riavviato non appena si interviene sui comandi.

Le impostazioni previste sono DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS. Quella predefinita è DISABLE (disabilitato).

NOTA: Alcune regioni richiedono che l'impostazione predefinita del timer di AUTOMATIC POWER OFF sa di 20 minuti. Questo cui essere modificato nel menu impostazioni su una qualsiaste delle opzioni disponibili. Per domande sulle impostazioni di spegnimento automatico, contattare il rivenditore autorizzato Rotel.

NOTA: Alcuni prodotti non sono in grado di rilevare gli ingressi del segnale ANALOG e l'unità potrebbe spegnersi se non viene rilevata alcuna sorgente audio digitale o l'azione dell'utente con il telecomando o il pannello anteriore. Il rilevamento del segnale di ingresso analogico non è disponibile in tutti i modelli che potrebbero causare lo spegnimento involontario dell'unità. In quello caso il timer di spegnimento automatico deve essere impostato su DISABLE.

FIXED GAIN: Configura un determinato livello di guadagno (volume) fisso per l'ingresso specificato. Per impostare il valore desiderato per gli ingressi AUX, USB (frontale), PC-USB, OPT 1, OPT 2, COAX 1, COAX 2 o BT (Bluetooth) premere i tasti + o - sul frontale. Una volta attivata la funzione, selezionando l'ingresso per il quale è stato impostato un valore fisso, il volume si porta immediamente a quel livello.

Le impostazioni previste sono VARIABLE (livello fisso disattivato), FIXED da 01 a 95 e FIXED MAX.

• AUX VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.
• USB VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.
• PC-USB VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.
• OPT1 VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.

• OPT2 VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.

• COAX1 VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.
  COAX2 VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.

• BTOOTH VOL: VARIABLE (livello fisso disattivato) è l'impostazione predefinita.

NOTA: Sia la manopola del volume sul frontale, sua tasti di regolazione sul telecommando vengono disabilitati selezionando un ingressso per il quale è stato impostato un livello di guidagno fisso. Per disabilitare la funzione, riportare l'impostazione a "Variable".

• PC-USB AUDIO CLASS: Modifica la classe audio supportata del dispositivo USB collegato alla presa PC-USB posteriore.
  NOTA: Alcuni computer non supportano il protocollo USB Audio Class 2.0 e la riproduzione di file audio 32 bit/384 kHz. Se necessario, la porta PC-USB vuo essere configurata come USB Audio Class 1.0. Fare riferimento alle istruzioni del sistema operativo in uso sul vostro computer.
• NETWORK: Indica lo stato della connessione alla rete e permette di visualizzare/modificare le impostazioni. Se la rete è correttamente configurata e l'apprecchio è connesso, viene visualizzata sul display la scritta "Connected". Per visualizzare e/o modificare le impostazioni di rete premere il tasto ENTER sul pannello frontale o sul telecomando.

L'RC-1572 supporta sua indirizzi IP statici (STATIC IP) che dinamici assegnati da un router (DHCP). Selezionare il tipo di indirizzo IP desiderato e successivamente premere ENTER sul frontale o sul telecomando E.

Se viene selezionato DHCP è possibile aggiornare I'indirizzo IP premendo ENTER oppure MENU [8] visualizzato le informazioni relative all'indirizzo IP. Premere il tasto MENU per scorrere le impostazioni dell'indirizzo IP. Se I'indirizzo IP viene rinnovato verrà verificato il collegamento alla rete ed indicate lo stato della connessione.

Se viene selezionato STATIC IP è necessario configurare tutti i parametri relativi a indirizzo IP, Subnet Mask, Gateway e Server DNS. Utilizzare i tasti + o - sul frontale oppure i tasti con le freccce , e sul telecomando per impostare il primo dato, quando premere il tasto ENTER per passare a quello successivo. Una volta inserito l'indirizzo IP corretto premere il tasto MENU per passare alla voce successiva. Dopo aver completato l'insertimento dei dati richiesti verrà verificato il collegamento alla rete e visualizzato lo stato della connessione.

NOTA: Per maggiori informazioni sulle connessioni alla rete contattare il vosto rivenditore Rotel.

NOTA: Il collegamento alla rete è opzionale e non necessario per il corretto funzionamento dell'RC-1572.

• MAIN: indica la versione corrente del software in uso. Se il preamplificatore è collegato ad Internet il software può essere arrivata.

• Premere il tasto ENTER® per verificare la disponibilità di una nuova versione del software.

• Nel caso fosse disponibile una nuova versione, premere il tasto + [s] sul pannello frontale oppure il tasto o sul telecommando per selezionare YES e successivamente premere ENTER sul frontale o sul telecommando per avviare il processo di aggiornamento.

• Il nuovo software verrà scaricato da Internet. L'RC-1572 si spegnerà e riaccenderà una volta completato l'aggiornamento.

NOTA: NON spegnere l'RC-1572 durante l'aggiornamento del software.

NOTA: Si raccomanda di eseguire un ripristino alle condizioni di fabbrica a seguito di un aggiornamento software.

• PC-USB: Indica la versione corrente del software utilizzato dall'interfaccia digitale dell'ingresso PC-USB.
• SIGNAL SENSE: Controlla la presenza di un segnale audio digitale su un determinato ingresso per il quale è stata attivata nella funzione. Quando tale ingresso viene selezionato per la riproduzione, l'RC-1572 esamina il flusso di dati digitali per verificare se è presente un segnale audio. Se noniene rilevato alcun segnale audio per 10 minuti, l'amplificatore si pone in modalità standby, salvo riaccendersi automaticamente nel caso venga nuovamente individuato un segnale audio. Per disattivare quella funzione, selezionale l'opzione DISABLE (impostazione predefinita).

NOTA: Le versioni software recenti consento all'entrata Signal Sense configurata di essere attiva in modalità Standby independentemente dall'ingresso sorgente attivo quando l'unità è stata spenta in standby. La versione precedente del software richiedeva che l'ingresso configurato Signal Sense fosse la sorgente attiva quando l'unità era spenta affinché Signal Sense si attivasse e monitorasse l'ingresso configurato per l'audio. Per ulteriori informazioni e dettagli sulle versioni del software supporte e sui passaggi di aggiornamento del software, contattare il rivenditore Rotel autorizzato.

NOTA: Quando viene attivata la funzione Signal Sense, l'RC-1572 assorbé più energia dalla rete elettrica in standby.

• FACTORY DEFAULT: Tramite esta você épossible ripristinare le impostazioni di fabbrica. Per effettuire il ripristino, premere il tasto + sul pannello frontale oppure il tasto > sul telecomando per selezionare YES e successivamente ENTER sul frontale o sul telecomando.

NOTA: Ripristinando il preamplificatore alle condizioni iniziali tutte le regolazioni precedentamente memorizzate andranno perse.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quando determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolverve il problema, provare con i sugerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore attorno al tasto di accensione che segnala l'attivazione del preamplificatore ed il display dovrebbero illuminarsi quando l'apparecchio viene collegato alla rete elettrica ed accesso. Se ciò non accade controllare la presa di alimentazione con un altro dispositivo elettrico, ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interruptore disattivato.

Sostituzione del fusibile

Se un'alto dispositorio elettrico collegato alla stessa presa di alimentazione funziona regolarmente nelle l'indicatore non si illumina dopo aver fornito tensione al preamplificatore, con ogni probabilità il fusibile di protezione interno è interrotto. Si raccomanda di contattare il rivenditore Rotel per la sostituzione.

Nessun suono

Controllare se l'apparecchio che fornisce segnale all'ingresso del preamplificatore funziona regolarmente. Assicurarsi che i collegamenti del segnale siano corretti. Verificare che l'ingresso al quale viene fatto pervenire il segnale via effettivement selezionato. Esaminare i collegamenti tra l'RC-1572 e l'amplificatore e tra questi ed i diffusori.

Non è possible connettersi via Bluetooth

Se non è possibile abbinare un dispositivo Bluetooth all'RC-1572, cancellare la memoria della precedente connessione sul dispositivo. Normalmente sui dispositivi但这a operazione viene indicata come "Ignora quello dispositivo".

Formato Note
Qualsiasi file supportato caricato nel dispositivo Apple.	L'iPhone più ricampionare i file in funzione del loro formato. Alcune applicazioni di riproduzione previste per riproduire formati non originariamente supportati possono non funzionare.

Bluetooth aptX

Formato Information
Qualsiasi formato supportato dal dispositivo che invia il segnale.	Alcune applicazioni di riproduzione previste per riproduire formati non originariamente supportati dal dispositivo che invia il segnale possono non funzionare.

Ingresso PC-USB

Formato Information
Formato determinato dal software Media Player / Server utilizzato.	Qualsiasi formato supportato dal software del PC. PCM Audio: 44,1k, 48k, 88,2k, 96k, 176,4k, 192k, 384k 16 bit, 24 e 32 bit, DSD64 e DSD128.

Ingressi Eletrico coassiale/Ottico

Formato Information
SPDIF LPCM	44,1k, 48k, 88,2k, 96k, 176,4k, 192k16 bit e 24 bit

Caratteristiche tecniche

Distorsione armonica totae < 0.004%

(20 Hz - 20 kHz)

Distorsione d'intermodulazione < 0,004%

(60 Hz:7k Hz, 4:1)

Sensibilità d'ingresso/Impedenza

Ingresso fono (MM) 3 mV/47 kohm

Ingressi linea (RCA) 200 mV/100 kohm

Ingresso linea (XLR) 300 mV/100 kohm

Sovraccarico in ingresso

Ingresso fono 62mV

Ingressi linea 4V

Livello d'uscita

Linea (RCA) 1 V

Linea bilanciato (XLR)2V

Risposta in frequenza

Ingresso fono 20 Hz - 20 kHz, ± 0,3 dB

Ingress linea 10 Hz - 100 kHz, ± 0,3 dB

Controlli di Iono

Bassi ±10 dB a 100 Hz

Rapporto Segnale/Rumore (pesato "A" IHF)

Ingresso fono 80 dB

Ingressi linea 110 dB

Separazione tra i canoli >64 dB

Sezione Digitale

Rispostainfrequency20Hz-20kHz（±0,5dBmax)

Rapporto Segnole/Rumore (pesato "A" IHF) 100 dB

Sensibilità d'ingresso/Impedenza 0 dBfs/75 ohm

Ingressi eletrici/ottici SPDIF LPCM

(fino a 24 bit, 192 kHz)

USB Audio Class 1.0

[fn0a24bit,96kH]

USB Audio Class 2.0

(fino a 32 bit, 384 kHz)*

*É richiesta l'installazione di un driver

DSD e DoP supportati

Generole

Alimentazione:

USA: 120 V, 60 Hz

CE: 230V,50Hz

Assorbimento 35 watt

Assorbimento in standby < 0,5 watt

Dimensioni (L× A× P) 431x99x338mm

Altezza pannello frontale 2U rack/88,1 mm

Peso [netto] 7,4 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti nella preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.

"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai loro sviluppatori conforme agli standard Apple. Apple non è responsable del funzionamento di quello accessorio, né della sua conformità alle regolamentiazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone più interferire con il corretto funzionamento dei sistemi di trasmissione红线 fili.

iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.

Made for
