MANUALE UTENTE RM 253 STIHL

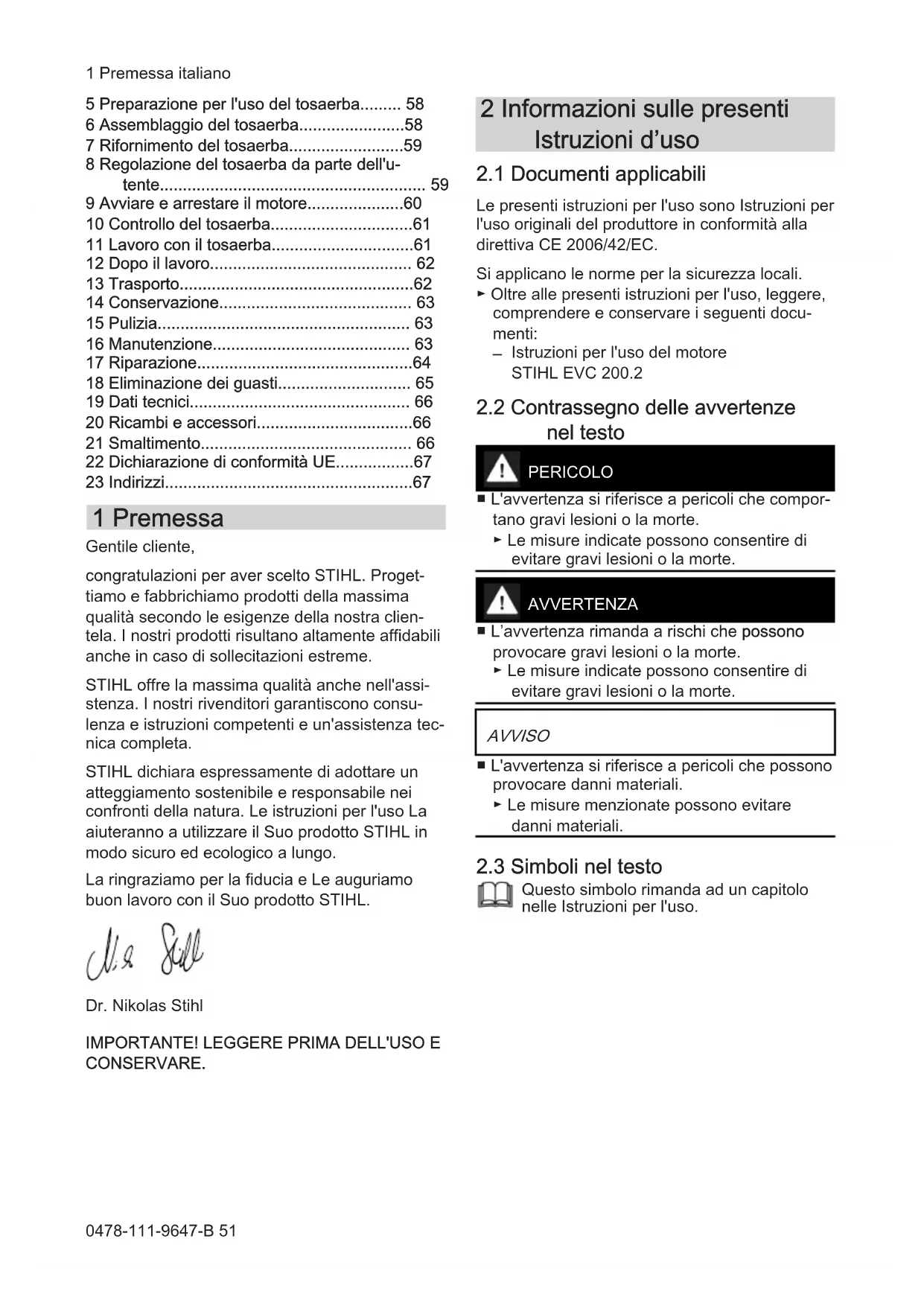

Premessa..................................................51 2 Informazioni sulle presenti Istruzioni d’uso

• 3 Sommario p. 52
• 4 Avvertenze di sicurezza p. 52
• italiano 23 Adresses 50 0478-111-9647-B © ANDREAS STIHL AG & Co. KG 2021 0478-111-9647-B. VA0.C21. Stampato su carta candeggiata senza cloro. I colori di stampa contengono oli vegetali; la carta è riciclabile. Traduzione delle istruzioni per l'uso originali 0000009306_007_I5 Preparazione per l'uso del tosaerba p. 58
• 6 Assemblaggio del tosaerba p. 58
• 7 Rifornimento del tosaerba p. 59
• 8 Regolazione del tosaerba da parte dell'u‐ tente p. 59
• 9 Avviare e arrestare il motore p. 60
• 10 Controllo del tosaerba p. 61
• 11 Lavoro con il tosaerba p. 61
• 12 Dopo il lavoro p. 62
• 13 Trasporto p. 62
• 14 Conservazione p. 63
• 15 Pulizia p. 63
• 16 Manutenzione p. 63
• 17 Riparazione p. 64
• 18 Eliminazione dei guasti p. 65
• 19 Dati tecnici p. 66
• 20 Ricambi e accessori p. 66
• 21 Smaltimento p. 66
• 22 Dichiarazione di conformità UE p. 67
• 23 Indirizzi 1 Premessa Gentile cliente, congratulazioni per aver scelto STIHL. Proget‐ tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐ lenza e istruzioni competenti e un'assistenza tec‐ nica completa. STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo. La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl p. 67

IMPORTANTE! LEGGERE PRIMA DELL'USO E

CONSERVARE. 2 Informazioni sulle presenti Istruzioni d’uso

2.1 Documenti applicabili

Le presenti istruzioni per l'uso sono Istruzioni per l'uso originali del produttore in conformità alla direttiva CE 2006/42/EC. Si applicano le norme per la sicurezza locali. ► Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti docu‐ menti:

Istruzioni per l'uso del motore STIHL EVC 200.2

2.2 Contrassegno delle avvertenze

nel testo PERICOLO ■ L'avvertenza si riferisce a pericoli che compor‐ tano gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVERTENZA ■ L’avvertenza rimanda a rischi che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO ■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 1 Premessa italiano 0478-111-9647-B 513 Sommario

1 Maniglia di avviamento La maniglia di avviamento serve ad avviare il motore. 2 Staffa di innesto per operazione di taglio La staffa d'innesto per operazione di taglio serve ad avviare e spegnere il motore. 3 Manubrio Il manubrio serve a mantenere, guidare e tra‐ sportare il tosaerba. 4 Sportello deflettore Lo sportello deflettore chiude il canale di sca‐ rico. 5 Dado con impugnatura a stella Il dado con impugnatura a stella fissa il manu‐ brio al tosaerba. 6 Tappo del serbatoio carburante Il tappo del serbatoio carburante chiude l'a‐ pertura per il rabbocco della benzina. 7 Coperchio filtro Il coperchio del filtro copre il filtro aria. 8 Candela di accensione La candela di accensione incendia la miscela carburante-aria nel motore. 9 Cappuccio candela di accensione Il cappuccio candela di accensione collega il cavo dell'accensione alle candele. 10 Silenziatore Il silenziatore riduce le emissioni sonore del tosaerba. 11 Tappo di chiusura olio motore Il tappo di chiusura olio motore chiude l'aper‐ tura per il rabbocco dell'olio motore. 12 Leva La leva serve a regolare l'altezza di taglio. 13 Cesto raccolta erba Il cesto raccolta erba raccoglie l'erba tagliata. # Targhetta dati prestazioni con numero di macchina

I simboli possono trovarsi sul tosaerba e indi‐ cano quanto segue:

Questo simbolo riporta il peso del tosaerba.

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti. Questo simbolo rappresenta il tappo del serbatoio carburante. Questo simbolo rappresenta il tappo di chiusura dell'olio motore. 4 Avvertenze di sicurezza

4.1 Simboli di avvertenza

I simboli di avvertenza sul tosaerba indicano quanto segue: Attenersi alle avvertenze di sicurezza e alle relative misure. Leggere, comprendere e conservare le istruzioni per l'uso. Attenersi alle avvertenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure. Non toccare la lama in rotazione. Rimuovere il cappuccio candela di accensione di sicurezza durante il tra‐ sporto, il rimessaggio, lavori di manu‐ tenzione e riparazione. italiano 3 Sommario 52 0478-111-9647-BOsservare la distanza di sicurezza.

4.2 Utilizzo appropriato

Il tosaerba STIHL RM 248 o RM 253 serve per tagliare l'erba. AVVERTENZA ■ Un uso improprio del tosaerba potrebbe cau‐ sare lesioni personali gravi o mortali e danni materiali.

Utilizzare il tosaerba come descritto nelle presenti istruzioni per l'uso e nelle istruzioni per l'uso del motore.

4.3 Requisiti per l'utente

AVVERTENZA ■ Un utente che non ha ricevuto adeguate istru‐ zioni potrebbe non essere in grado di ricono‐ scere e valutare i pericoli derivanti dal tosaerba. L'utente o altre persone potrebbero subire lesioni personali gravi o mortali. ► Leggere, comprendere e conservare le istruzioni per l'uso. ► Se il tosaerba viene prestato ad altre per‐ sone, consegnare anche le istruzioni per l'uso del tosaerba e del motore.

Assicurarsi che l'utente soddisfi i seguenti requisiti:

L'utente è riposato.

L'utente dispone di capacità fisiche, sensoriali e psichiche adeguate per operare e lavorare con il tosaerba. Se l'utente dispone di capacità fisiche, sen‐ soriali o psichiche limitate, può lavorare esclusivamente sotto la supervisione o la guida di una persona responsabile.

L'utente è in grado di riconoscere e valutare i pericoli del tosaerba.

L'utente è consapevole che è diretta‐ mente responsabile di eventuali inci‐ denti e danni.

L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazio‐ nali.

L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il tosaerba.

L'utente non è sotto l'effetto di alcol, far‐ maci o droghe. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

4.4 Abbigliamento ed equipaggia‐

mento AVVERTENZA ■ Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. L'utente potrebbe subire lesioni.

Indossare pantaloni lunghi in materiale resi‐ stente. ■ Durante il lavoro vi è rumore. Il rumore può danneggiare l'udito. ► Indossare protezioni per l'udito. ■ Durante il lavoro si potrebbe sollevare polvere che, se inalata, può nuocere alla salute e pro‐ vocare reazioni allergiche.

Se si solleva polvere, indossare una maschera di protezione dalla polvere. ■ Indumenti non adatti potrebbero rimanere impigliati in rami, siepi e nel tosaerba. Se l'u‐ tente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

Indossare indumenti aderenti. ► Togliersi sciarpe o gioielli. ■ Durante la pulizia, la manutenzione o il tra‐ sporto l'utente potrebbe venire a contatto con la lama. L'utente potrebbe subire lesioni.

Indossare guanti da lavoro in materiale resi‐ stente. ► Indossare calzature chiuse e resistenti con suola antiscivolo. ■ Se l'utente indossa calzature non adatte potrebbe scivolare. L'utente potrebbe subire lesioni.

Durante l'affilatura della lama potrebbero essere espulse particelle di materiale. L'utente potrebbe subire lesioni.

Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.

Indossare guanti da lavoro in materiale resi‐ stente. 4 Avvertenze di sicurezza italiano 0478-111-9647-B 534.5 Zona di lavoro e ambiente cir‐ costante AVVERTENZA

Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe cau‐ sare loro lesioni personali gravi o mortali e danni materiali. ► Evitare che persone estranee al lavoro, bambini o animali si avvici‐ nino alla zona di lavoro. ► Mantenere la distanza dagli oggetti. ► Non lasciare il tosaerba incustodito. ► Assicurarsi che i bambini non giochino con il tosaerba. ■ Quando il motore è acceso, dal silenziatore fuoriescono gas di scarico caldi, che possono provocare la combustione di materiali facil‐ mente infiammabili e provocare incendi.

Tenere il flusso di gas di scarico lontano da materiali facilmente infiammabili.

4.6 Condizioni di sicurezza

Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

Il tosaerba non presenta danni.

Non vi sono fuoriuscite di benzina dal tosaerba.

Il tappo del serbatoio carburante è chiuso.

Non vi sono fuoriuscite di olio motore dal tosaerba.

Il tappo dell'olio motore è chiuso.

Il tosaerba è pulito.

Gli elementi di comando funzionano e non hanno subito alterazioni.

Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, il cesto rac‐ colta erba è agganciato correttamente.

Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, il cesto raccolta erba è sganciato e lo sportello-deflettore è chiuso.

La lama è montata correttamente.

Sul tosaerba sono montati accessori STIHL originali.

L'accessorio è montato correttamente.

I meccanismi caricati a molla non sono dan‐ neggiati e funzionano.

Rilasciando la staffa di innesto per operazione di taglio, il motore si spegne. AVVERTENZA ■ In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non fun‐ zionare correttamente, i dispositivi di sicurezza potrebbero risultare inefficaci e potrebbe verifi‐ carsi una fuoriuscita di carburante. Potrebbero verificarsi lesioni personali gravi o mortali.

Lavorare con un tosaerba in perfetto stato. ► In caso di fuoriuscita di benzina dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.

Chiudere il tappo del serbatoio carburante. ► In caso di fuoriuscita di olio motore dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.

Chiudere il tappo dell'olio motore. ► Se il tosaerba è sporco: pulire il tosaerba. ► Non manomettere il tosaerba e i suoi sistemi di sicurezza. ► Evitare manomissioni al tosaerba volte a modificare la potenza o il numero di giri del motore.

Se gli elementi di comando non funzionano: non lavorare con il tosaerba. ► I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata. ► Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba come descritto nelle presenti istruzioni per l'uso.

Sul tosaerba montare accessori STIHL ori‐ ginali. ► Montare la lama come descritto nelle pre‐ senti istruzioni per l'uso. ► Montare gli accessori come descritto nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.

Non infilare oggetti nelle aperture del tosaerba. ► Sostituire targhette di avvertimento usurate o danneggiate. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

La lama è in condizioni di sicurezza se sono sod‐ disfatte le seguenti condizioni:

La lama e i componenti non presentano danni.

La lama non è deformata.

La lama è montata correttamente.

La lama è affilata correttamente.

La lama non presenta sbavature.

La lama è equilibrata correttamente. italiano 4 Avvertenze di sicurezza 54 0478-111-9647-B– Lo spessore minimo e la larghezza minima della lama non sono inferiori ai limiti prescritti,

L'angolo di affilatura è rispettato, 19.2. AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza parti della lama potrebbero staccarsi ed essere espulse. Ciò potrebbe causare gravi lesioni personali.

Lavorare con lame e componenti perfetta‐ mente integri. ► Montare correttamente le lame. ► Affilare correttamente le lame. ► Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama.

Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

4.7 Carburante e rifornimento

AVVERTENZA ■ Il carburante utilizzato per questo tosaerba è la benzina. La benzina è altamente infiamma‐ bile. Se entra in contatto con fiamme vive o oggetti caldi, la benzina può provocare incendi o esplosioni. Ciò potrebbe causare lesioni per‐ sonali gravi o mortali e danni materiali.

Proteggere la benzina da fuoco e calore. ► Non versare benzina. ► Qualora venga versata della benzina: pulirla con un panno e provare ad avviare il motore solo quando tutte le parti del tosaerba sono asciutte.

Non fumare. ► Non fare rifornimento nei pressi di un fuoco. ► Prima di riempire il serbatoio spegnere il motore e lasciarlo raffreddare. ► Qualora sia necessario svuotare il serba‐ toio: effettuare l'operazione all'aperto. ► Avviare il motore ad almeno 3 m dal luogo del rifornimento. ► Non riporre mai il tosaerba con della ben‐ zina nel serbatoio all'interno di un edificio. ■ Respirare vapori di benzina può avvelenare le persone. ► Non respirare i vapori di benzina. ► Fare rifornimento in un luogo ben areato. ■ Durante il lavoro il tosaerba si riscalda. La benzina si espande e nel serbatoio può verifi‐ carsi una sovrapressione. Se il tappo del ser‐ batoio viene aperto, la benzina potrebbe schizzare fuori. La benzina che fuoriesce potrebbe incendiarsi. Ciò potrebbe causare gravi lesioni all'utente. ► Far raffreddare prima il tosaerba e succes‐ sivamente aprire il tappo del serbatoio car‐ burante.

Gli abiti che dovessero venire in contatto con la benzina sono facilmente infiammabili. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Nel caso gli abiti siano entrati in contatto con la benzina: cambiare abito. ■ La benzina può danneggiare l'ambiente. ► Non versare il carburante. ► Smaltire la benzina secondo le istruzioni e nel rispetto dell'ambiente. ■ Se la benzina viene a contatto con la pelle o gli occhi, può causare irritazioni. ► Evitare il contatto con la benzina. ► In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone inte‐ ressate.

In caso di contatto con gli occhi, risciac‐ quarli per almeno 15 minuti con abbon‐ dante acqua e rivolgersi a un medico.

L'impianto di accensione del tosaerba produce scintille. Le scintille possono uscire e provo‐ care incendi o esplosioni in un ambiente alta‐ mente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Utilizzare candele di accensione descritte nelle istruzioni per l'uso del motore. ► Avvitare le candele di accensione e ser‐ rarle. ► Inserire il cappuccio candela di accensione esercitando una pressione. ■ Se il tosaerba viene rifornito con benzina non idonea per il motore, può subire danni. ► Utilizzare benzina di marca di recente pro‐ duzione e senza piombo. ► Attenersi alle indicazioni contenute nelle istruzioni per l'uso del motore.

Se l'utente non avvia correttamente il motore, potrebbe perdere il controllo del tosaerba. Ciò potrebbe causare gravi lesioni all'utente.

Avviare il motore come descritto nelle pre‐ senti istruzioni per l'uso. ■ In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.

Lavorare con calma e concentrazione. 4 Avvertenze di sicurezza italiano 0478-111-9647-B 55► Tagliare l'erba solo se la visibilità è buona. Se le condizioni di luce e visibilità sono scarse, non lavorare con il tosaerba.

Usare il tosaerba da soli. ► Prestare attenzione agli ostacoli. ► Non ribaltare il tosaerba. ► Lavorare stando in piedi sul terreno e man‐ tenere l'equilibrio. ► Se compaiono segni di stanchezza, conce‐ dersi una pausa. ► Se si esegue il taglio dell'erba su un pendio, lavorare di traverso rispetto al pendio stesso.

Non lavorare su pendenze superiori a 25° (46,6%). ► Utilizzare il tosaerba con particolare atten‐ zione quando si lavora in prossimità di pen‐ dii, bordi di terreni, fossati, discariche e argini.

Pianificare i tempi di lavoro in modo da evi‐ tare elevate sollecitazioni per un periodo di tempo prolungato.

Quando il motore è in funzione, vengono pro‐ dotti gas di scarico. Respirare gas di scarico può avvelenare le persone.

Non respirare i gas di scarico. ► Lavorare con il tosaerba in un luogo ben areato. ► In caso di nausea, mal di testa, disturbi alla vista, disturbi all'udito o vertigini: terminare il lavoro e rivolgersi a un medico.

Se l'utente indossa una protezione per l'udito e il motore è un funzione, la percezione e la valutazione dei rumori risulta limitata.

Lavorare con calma e concentrazione. ■ Il tosaerba è dotato di un dispositivo per l'arre‐ sto automatico del motore. ► Rilasciando la staffa di innesto per opera‐ zione di taglio, motore e lama si fermano entro 3 secondi.

L'utente potrebbe tagliarsi con la lama in rota‐ zione. Ciò potrebbe causare gravi lesioni all'u‐ tente. ► Staccare il cappuccio candela di accensione. ► Non toccare la lama in rotazione. ► Se la lama è bloccata da un oggetto, spegnere il motore. Solo a questo punto eliminare l'oggetto.

Se durante il lavoro il tosaerba mostra cambia‐ menti o si comporta in modo anomalo, è pos‐ sibile che non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Terminare il lavoro e rivolgersi a un rivendi‐ tore specializzato STIHL. ■ Durante il lavoro, il tosaerba potrebbe pro‐ durre vibrazioni. ► Indossare guanti da lavoro. ► Concedersi delle pause dal lavoro. ► Se insorgono sintomi di problemi circolatori, rivolgersi a un medico. ■ Ispezionare l'area di taglio e prestare atten‐ zione agli ostacoli. Se un oggetto estraneo urta la lama durante il lavoro, tale oggetto o parti di esso potrebbero essere espulsi a velo‐ cità elevata. Ciò potrebbe causare lesioni per‐ sonali e danni materiali. ► Rimuovere gli oggetti estranei come sassi, bastoni, fili metallici, giocattoli o altro dalla zona di lavoro. Contras‐ segnare gli oggetti nascosti che non possono essere rimossi.

Quando la staffa di innesto per operazioni di taglio viene rilasciata, la lama continua a muo‐ versi per un breve lasso di tempo. Ciò potrebbe causare gravi lesioni personali. ► Attendere che la lama smetta di girare. ► Sganciare il cesto raccolta erba solo quando la lama ha smesso di girare.

Se la lama urta contro un oggetto solido, pos‐ sono formarsi scintille. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Non lavorare in un ambiente altamente infiammabile. ■ Qualora il tosaerba venisse poggiato su super‐ fici in pendenza, potrebbe scivolare acciden‐ talmente. Ciò potrebbe causare lesioni perso‐ nali e danni materiali.

Rilasciare il tosaerba solo se si trova su una superficie piana e non vi è rischio di scivolamento.

Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni per‐ sonali e danni materiali.

Non appendere oggetti al manubrio. PERICOLO

Se si lavora in prossimità di cavi percorsi da tensione elettrica, la lama potrebbe venire a contatto con tali cavi e danneggiarli. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.

Non lavorare in prossimità di cavi percorsi da tensione elettrica. italiano 4 Avvertenze di sicurezza 56 0478-111-9647-B■ Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.

In caso di temporale: non lavorare. ■ Lavorando mentre piove, l'utente potrebbe sci‐ volare. Ciò potrebbe determinare lesioni per‐ sonali gravi o mortali all'utente.

Se piove: non lavorare.

AVVERTENZA ■ Durante il trasporto, il tosaerba potrebbe ribal‐ tarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.

Spegnere il motore. ► Attendere che la lama smetta di girare. ► Staccare il cappuccio candela di accensione. ► Fissare il tosaerba su un pianale di carico idoneo utilizzando cinghie o una rete, in modo che non possa ribaltarsi e muoversi.

Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. L'utente potrebbe ustionarsi durante il trasporto.

Spingere il tosaerba. ■ Il tosaerba è pesante. Se l'utente trasporta il tosaerba da solo potrebbe subire lesioni per‐ sonali.

Indossare guanti da lavoro. ► Trasportare il tosaerba con l'aiuto di una seconda persona.

I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, ciò potrebbe causare gravi lesioni personali.

Spegnere il motore. ► Custodire il tosaerba fuori dalla portata dei bambini. ■ I componenti metallici possono corrodersi a causa dell'umidità. Il tosaerba potrebbe subire danni.

Conservare il tosaerba in un luogo pulito e asciutto. ■ Se il tosaerba viene conservato su superfici in pendenza, potrebbe scivolare accidental‐ mente. Ciò potrebbe causare lesioni personali e danni materiali. ► Conservare il tosaerba solo su superfici piane.

4.11 Pulizia, manutenzione e ripara‐

zione AVVERTENZA ■ Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, la lama potrebbe avviarsi accidentalmente. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Spegnere il motore. ► Attendere che la lama smetta di girare. ► Staccare il cappuccio candela di accensione. ■ Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. Ciò potrebbe causare ustioni alle persone.

Attendere che il silenziatore e il motore si raffreddino. ■ Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono dan‐ neggiare il tosaerba o la lama. Se il tosaerba o la lama non vengono adeguatamente puliti, i componenti potrebbero non funzionare corret‐ tamente e i dispositivi per la sicurezza potreb‐ bero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali. ► Pulire il tosaerba e la lama come descritto nelle presenti istruzioni per l'uso, 15.2. ■ Se la manutenzione e la riparazione del tosaerba o della lama non vengono eseguite adeguatamente, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

Sostituire le parti usurate o danneggiate. ► Se il tosaerba richiede manutenzione o riparazione, rivolgersi a un rivenditore spe‐ cializzato STIHL.

Effettuare la manutenzione della lama come descritto nelle presenti istruzioni per l'uso.

Durante la pulizia, la manutenzione o la ripara‐ zione della lama, l'utente potrebbe tagliarsi a causa dei taglienti affilati. Ciò potrebbe cau‐ sare lesioni all'utente. 4 Avvertenze di sicurezza italiano 0478-111-9647-B 57► Indossare guanti da lavoro in materiale resi‐ stente. ■ Durante l'affilatura la lama può surriscaldarsi. L'utente potrebbe ustionarsi. ► Attendere che la lama si raffreddi. ► Indossare guanti da lavoro in materiale resi‐ stente. 5 Preparazione per l'uso del tosaerba

5.1 Preparazione per l'uso del

tosaerba Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi: ► Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:

Rabboccare l'olio motore, 6.3.

Aprire il manubrio, 8.1.

Rifornire il tosaerba, 7. ► Se durante il taglio l'erba tagliata deve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba, 6.2.2. ► Se durante il taglio l'erba tagliata deve essere espulsa posteriormente, sganciare il cesto rac‐ colta erba,

Regolare l'altezza di taglio,

Controllare gli elementi di comando, 10.1. ► Se non è possibile eseguire i passaggi descritti: non utilizzare il tosaerba e rivolgersi a un rivenditore specializzato STIHL. 6 Assemblaggio del tosaerba

6.1 Montaggio del manubrio

► Spegnere il motore. ► Posizionare il tosaerba su una superficie piana. ► Inserire la vite (1) attraverso la guida del cavo (2). ► Agganciare il cavo di comando (3) nella guida cavo (2). ► Tenere il manubrio (4) sui supporti (5) in modo tale che i fori siano allineati. ► Inserire le viti (1 e 6) dall'interno verso l'e‐ sterno attraverso gli alesaggi. ► Avvitare i dadi con impugnatura a stella (7) e serrarli. ► Staccare il cappuccio candela di accensione. ► Premere la staffa di innesto per operazione di taglio (8) verso il manubrio (4) e mantenerla premuta. ► Tirare la maniglia di avviamento (9) lenta‐ mente verso la guida cavo (10). ► Agganciare la maniglia di avviamento (9) nella guida cavo (10). ► Rilasciare la staffa di innesto per operazione di taglio (8). ► Reinserire il cappuccio candela di accensione. Il manubrio (4) non deve essere rismontato.

6.2 Assemblaggio, aggancio e

sgancio del cesto raccolta erba

6.2.1 Assemblaggio del cesto raccolta erba

► Collocare la parte superiore cesto di raccolta erba (1) sulla parte inferiore del cesto stesso (2). Le linguette (3) e le guide (5) devono essere all'interno. Le linguette (3) devono trovarsi all'altezza delle aperture (4). ► Premere le linguette (3) da dietro in avanti nelle aperture (4), una dopo l'altra. Le linguette (3) si innestano percettibilmente in posizione. italiano 5 Preparazione per l'uso del tosaerba 58 0478-111-9647-B6.2.2 Aggancio del cesto raccolta erba ► Spegnere il motore. ► Posizionare il tosaerba su una superficie piana. ► Aprire e tenere aperto lo sportello-deflettore (1). ► Afferrare il cesto raccolta erba (2) dall'impu‐ gnatura (3) e agganciare i ganci (4) negli attacchi (5). Lo sportello (6) deve essere chiuso. ► Abbassare lo sportello deflettore (1) sul cesto raccolta erba (2).

6.2.3 Sgancio cesto raccolta erba

► Spegnere il motore. ► Posizionare il tosaerba su una superficie piana. ► Aprire e tenere aperto lo sportello-deflettore. ► Rimuovere il cesto raccolta erba verso l'alto utilizzando l'impugnatura. ► Chiudere lo sportello-deflettore.

6.3 Rifornimento olio motore

L'olio motore lubrifica e raffredda il motore. Le specifiche dell'olio motore e la capacità sono riportate nelle istruzioni per l'uso del motore. AVVISO ■ Alla consegna non vi è olio motore. Avviare il motore senza olio motore o con una quantità insufficiente può danneggiare il tosaerba.

Prima di ogni avviamento, controllare il livello dell'olio motore e rabboccarlo secondo necessità. ► Rabboccare l'olio motore come descritto nelle istruzioni per l'uso del motore. 7 Rifornimento del tosaerba

7.1 Rifornimento del tosaerba

AVVISO ■ Se non viene rifornito con il carburante cor‐ retto, il tosaerba può subire danni. ► Attenersi alle istruzioni per l'uso del motore. ► Spegnere il motore. ► Posizionare il tosaerba su una superficie piana. ► Pulire l'area intorno al tappo del serbatoio car‐ burante con un panno umido. ► Ruotare il tappo del serbatoio carburante (1) in senso antiorario finché non sarà possibile rimuoverlo. ► Rimuovere il tappo del serbatoio carburante. ► Rifornire con carburante in modo da lasciare almeno 15 mm liberi dal bordo del serbatoio carburante. ► Posizionare il tappo sul serbatoio carburante. ► Ruotare il tappo del serbatoio carburante in senso orario e serrarlo manualmente. Il serbatoio carburante è chiuso. 8 Regolazione del tosaerba da parte dell'utente

8.1 Apertura manubrio

► Spegnere il motore. ► Staccare il cappuccio candela di accensione. ► Posizionare il tosaerba su una superficie piana. 7 Rifornimento del tosaerba italiano 0478-111-9647-B 59► Se serrati, allentare i dadi con impugnatura a stella (1). ► Aprire il manubrio (2) facendo attenzione che il cavo di comando (3) non si incastri. ► Serrare i dadi con impugnatura a stella (1). Il manubrio (2) è saldamente collegato al tosaerba. ► Premere la staffa di innesto per operazione di taglio (4) verso il manubrio (2) e mantenerla premuta. ► Tirare la maniglia di avviamento (5) lenta‐ mente verso la guida cavo (6). ► Agganciare la maniglia di avviamento (5) nella guida cavo (6). ► Rilasciare la staffa di innesto per operazione di taglio (4). ► Ricollegare il cappuccio candela di accen‐ sione.

8.2 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio. ► Spegnere il motore. ► Staccare il cappuccio candela di accensione. ► Posizionare il tosaerba su una superficie piana. ► Premere la staffa di innesto per operazione di taglio verso il manubrio e mantenerla premuta. ► Sganciare la maniglia di avviamento dalla guida cavo e riportarla lentamente indietro verso il motore. ► Rilasciare la staffa di innesto per operazione di taglio. ► Tenere il manubrio e allentare i dadi con impu‐ gnatura a stella. ► Ripiegare in avanti il manubrio. 9 Avviare e arrestare il motore

9.1 Avviamento del motore

► Posizionare il tosaerba su una superficie piana. ► Premere la staffa di innesto per operazione di taglio (1) verso il manubrio con la mano sini‐ stra e mantenerla premuta. ► Estrarre lentamente la maniglia di avviamento (2) con la mano destra fino ad avvertire una resistenza. ► Estrarre e riportare velocemente indietro la maniglia di avviamento (2) fino ad accendere il motore. ► Se il motore non si avvia: attenersi alle istru‐ zioni per l'uso del motore.

9.2 Spegnimento del motore

► Posizionare il tosaerba su una superficie piana. ► Rilasciare la staffa di innesto per operazione di taglio. Il motore si spegne. ► Lasciare la posizione utente. italiano 9 Avviare e arrestare il motore 60 0478-111-9647-B10 Controllo del tosaerba

10.1 Controllo degli elementi di

comando Staffa di innesto per operazione di taglio ► Spegnere il motore. ► Tirare a fondo la staffa di innesto per opera‐ zione di taglio in direzione del manubrio e rila‐ sciare nuovamente. ► Se la staffa di innesto per operazione di taglio non è scorrevole oppure non torna spontanea‐ mente nella posizione iniziale, non utilizzare il tosaerba e rivolgersi a un rivenditore specializ‐ zato STIHL. La staffa di innesto per operazione di taglio è difettosa.

► Spegnere il motore. ► Staccare il cappuccio candela di accensione.

Ribaltare il tosaerba, 15.1. ► Eseguire le seguenti misurazioni:

Angolo di affilatura c ► Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama, 19.2. ► Se l'angolo di affilatura non è conforme a quanto prescritto, affilare la lama, 19.2. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL. 11 Lavoro con il tosaerba

11.1 Impugnatura e guida del

tosaerba ► Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.

11.2 Regolazione dell'altezza di

taglio È possibile impostare 7 altezze di taglio:

80 mm = posizione 7 Le posizioni sono indicate sul tosaerba. Regolazione dell'altezza di taglio ► Spegnere il motore. La lama non deve girare. ► Posizionare il tosaerba su una superficie piana. ► Estrarre la leva (1) dalla scanalatura e disporla nella posizione desiderata. 10 Controllo del tosaerba italiano 0478-111-9647-B 6111.3 Taglio dell'erba ► Spingere il tosaerba in avanti lentamente e in modo controllato.

11.4 Svuotamento del cesto raccolta

erba La corrente d'aria generata dalla lama innalza l'indicatore livello di riempimento (1). Se il cesto di raccolta erba è pieno, la corrente d'aria viene bloccata. Se la corrente d'aria è troppo bassa, l'indicatore livello di riempimento (1) torna in posizione di riposo. Significa che è necessario svuotare il cesto raccolta erba (2). Il funzionamento illimitato dell'indicatore livello di riempimento (1) è garantito solo con corrente d'aria ottimale. Gli agenti esterni, come erba bagnata, folta o troppo alta, livelli di taglio bassi, sporcizia o latro possono influire sulla corrente d'aria e sul funzionamento dell'indicatore livello di riempimento (1). ► Se l'indicatore livello di riempimento (1) torna in posizione di riposo: svuotare il cesto rac‐ colta erba (2). ► Spegnere il motore. ► Sganciare il cesto raccolta erba (2). ► Con l'altra mano, afferrare il cesto raccolta erba (2) dall'impugnatura (4) e trattenerlo dal‐ l'impugnatura posteriore (3). ► Svuotare il cesto raccolta erba (2). ► Agganciare il cesto raccolta erba (2). 12 Dopo il lavoro

► Spegnere il motore. ► Se il tosaerba è bagnato: lasciarlo asciugare. ► Pulirlo. 13 Trasporto

13.1 Trasporto del tosaerba

► Spegnere il motore. La lama non deve girare. ► Staccare il cappuccio candela di accensione. Spinta del tosaerba ► Spingere il tosaerba in avanti lentamente e in modo controllato. Trasporto del tosaerba ► Indossare guanti da lavoro in materiale resi‐ stente. ► Sganciare il cesto raccolta erba. italiano 12 Dopo il lavoro 62 0478-111-9647-B► Se il tosaerba viene spostato con il manubrio aperto: ► Una persona deve afferrare il tosaerba con entrambe le mani dalla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio. ► Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona. ► Se il tosaerba viene spostato con il manubrio chiuso: ► Chiudere il manubrio. ► Una persona deve afferrare il tosaerba con entrambe le mani dalla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio. ► Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona. Trasporto del tosaerba su un veicolo ► Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi. 14 Conservazione

14.1 Conservazione del tosaerba

► Spegnere il motore e lasciarlo raffreddare. ► Staccare il cappuccio candela di accensione. ► Conservare il tosaerba in modo che siano sod‐ disfatte le seguenti condizioni:

Il tosaerba si trova fuori dalla portata dei bambini.

Il tosaerba è pulito e asciutto.

Il tosaerba non può ribaltarsi.

Il tosaerba non può scivolare. 15 Pulizia

15.1 Ribaltamento del tosaerba

► Consumare tutto il carburante nel serbatoio. Il motore si spegne. ► Posizionare il tosaerba su una superficie piana. ► Sganciare il cesto raccolta erba.

Impostare l'altezza di taglio in posizione 1,

► Sganciare la maniglia di avviamento dalla guida cavo. ► Rimuovere il cappuccio della candela di accensione (1). ► Tenere il manubrio (2) e allentare i dadi con impugnatura a stella (3). ► Posizionare il manubrio (2) all'indietro. ► Aprire e tenere aperto lo sportello-deflettore (4). ► Portare il tosaerba all'indietro.

15.2 Pulizia tosaerba

► Spegnere il motore. ► Lasciare raffreddare il tosaerba. ► Staccare il cappuccio candela di accensione. ► Pulire il tosaerba con un panno umido. ► Pulire le aperture di areazione con un pen‐ nello. ► Ribaltare il tosaerba. ► Pulire la zona attorno alla lama e la lama con un bastoncino di legno, una spazzola morbida o un panno umido. 16 Manutenzione

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione: Motore ► Provvedere alla manutenzione del motore come indicato nelle istruzioni per l'uso del motore. Tosaerba ► Far controllare il tosaerba annualmente da un rivenditore specializzato STIHL.

16.2 Montaggio e smontaggio della

16.2.1 Smontaggio della lama

► Spegnere il motore. ► Staccare il cappuccio candela di accensione. ► Ribaltare il tosaerba. 14 Conservazione italiano 0478-111-9647-B 63► Bloccare la lama (1) con un pezzo di legno (4). ► Svitare la vite (2) e rimuoverla insieme alla rondella (3). ► Rimuovere la lama (1). ► Smaltire vite (2) e rondella (3). Per il montaggio della lama (1) utilizzare una vite e una rondella nuove.

16.2.2 Montaggio della lama

► Spegnere il motore. ► Staccare il cappuccio candela di accensione. ► Ribaltare il tosaerba. ► Posare la nuova rondella (3) sulla nuova vite (2). ► Applicare del fissante per viti Loctite 243 sulla filettatura della vite (2). ► Montare la lama (1) in modo che le sporgenze sulla superficie di appoggio si innestino nelle scanalature (1) della lama. ► Avvitare la vite (2) insieme alla rondella (3). ► Bloccare la lama (1) con un pezzo di legno (4). ► Serrare la vite (2) a 65 Nm.

16.3 Equilibratura e affilatura della

lama La corretta affilatura ed equilibratura della lama richiede molta pratica. STIHL consiglia di fare affilare ed equilibrare la lama da un rivenditore specializzato STIHL. AVVERTENZA ■ I taglienti della lama sono molto affilati. L'u‐ tente potrebbe tagliarsi. ► Indossare guanti da lavoro in materiale resi‐ stente. ► Spegnere il motore. ► Staccare il cappuccio candela di accensione. ► Ribaltare il tosaerba. ► Smontare la lama. ► Affilare la lama. Durante tale operazione, atte‐ nersi all'angolo di affilatura e raffreddare la lama, 19.2. Durante l'affilatura la lama non deve colorarsi di blu. ► Montare la lama. ► In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL. 17 Riparazione

17.1 Riparazione del tosaerba

L'utente non deve effettuare da solo la ripara‐ zione del tosaerba e della lama. ► Se il tosaerba o la lama sono danneggiati, non utilizzare il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL. ► Se le targhette di avvertimento sono illeggibili o danneggiate, farle sostituire da un rivendi‐ tore specializzato STIHL. italiano 17 Riparazione 64 0478-111-9647-B18 Eliminazione dei guasti

18.1 Eliminazione di guasti del tosaerba

Guasto Causa Rimedio Non è possi‐ bile avviare il motore. La staffa di innesto per opera‐ zione di taglio non è premuta. ► Avviare il motore come descritto nelle presenti ist‐ ruzioni per l'uso. Il serbatoio carburante è vuoto. ► Rifornire il tosaerba. Il condotto carburante è inta‐ sato. ► Rivolgersi a un rivenditore specializzato STIHL. Nel serbatoio è presente carbu‐ rante vecchio, sporco o di qua‐ lità scarsa. ► Usare carburante di marca, di recente produzione e senza piombo. Il filtro dell'aria è sporco. ► Rivolgersi a un rivenditore specializzato STIHL. Il cappuccio candela di accen‐ sione è staccato dalla candela di accensione oppure il cavo di accensione è fissato al connet‐ tore in maniera errata. ► Collegare il cappuccio candela di accensione. ► Controllare il collegamento tra cavo di accensione e cappuccio. La candela di accensione è imbrattata, danneggiata oppure la distanza elettrodi errata. ► Pulire o sostituire la candela di accensione. ► Registrare la distanza degli elettrodi. La resistenza sulla lama è troppo elevata. ► Impostare un'altezza di taglio maggiore. ► Avviare il motore nell'erba bassa. Il motore si avvia con diffi‐ coltà o la potenza del motore dimi‐ nuisce. La scocca del tosaerba è inta‐ sata. Pulire il tosaerba. L'altezza di taglio è registrata troppo bassa oppure la velocità di avanzamento è troppo ele‐ vata. Adattare l’altezza di taglio o tagliare l'erba lenta‐ mente. C'è acqua nel serbatoio carbu‐ rante o nel carburatore oppure il carburatore è intasato. Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore. Il serbatoio carburante è sporco. Rivolgersi a un rivenditore specializzato STIHL. Il filtro dell'aria è sporco. Rivolgersi a un rivenditore specializzato STIHL. La candela di accensione è inc‐ rostata. Pulire o sostituire la candela di accensione. Il motore si surriscalda. Il livello dell'olio motore è troppo basso. Rabboccare o sostituire l'olio motore come descritto nelle istruzioni per l'uso del motore. Le alette di raffreddamento sono imbrattate. Pulire il tosaerba. Il tosaerba vibra forte. La lama è danneggiata. Sostituire la lama. La lama non è montata corretta‐ mente. Montare la lama. L'erba non viene tagliata in modo pulito. La lama non è affilata o è usu‐ rata. Affilare la lama oppure sostituirla. 18 Eliminazione dei guasti italiano 0478-111-9647-B 6519 Dati tecnici

19.1 Tosaerba STIHL RM 248.1,

RM 253.1 Modello motore:

RM 253.1 : 2,1 kW (2,8 CV) a 2800 giri/min Numero di giri:

Capacità massima del serbatoio carburante: 900 cm³ (0,9 l) Peso:

Capacità massima del cesto raccolta erba: 55

Larghezza di taglio:

Spessore minimo a: 2,0 mm

Larghezza minima b: 55 mm

Angolo di affilatura c: 30°

19.3 Valori acustici e vibratori

RM 248.1 Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 1,2 dB(A). Il valore K per i valori vibratori è pari a 1,40 m/s².

Livello di pressione acustica L

misurato ai sensi della norma 2006/42/EC: 83 dB(A)

Livello di potenza sonora L

misurato ai sensi della direttiva 2000/14/EC: 95,2 dB(A)

misurato ai sensi della norma EN 12096, manubrio: 2,80 m/s² RM 253.1 Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza sonora è pari a 1,4 dB(A). Il valore K per i valori vibratori è pari a 2,20 m/s².

Livello di pressione acustica L

misurato ai sensi della norma 2006/42/EC: 84 dB(A)

Livello di potenza sonora L

misurato ai sensi della direttiva 2000/14/EC: 96 dB(A)

misurato ai sensi della norma EN 12096, manubrio: 5,50 m/s² Informazioni sull'osservanza della direttiva 2002/44/EC Vibrazione per il datore di lavoro sono disponibili all'indirizzo www.stihl.com/vib .

REACH indica una direttiva CE per la registra‐ zione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach. 20 Ricambi e accessori

20.1 Ricambi e accessori

Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL. STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

20.2 Ricambi importanti

La ditta STIHL declina ogni responsabilità per danni a cose e persone causati dall'utilizzo di componenti o ricambi non autorizzati.

Vite di fissaggio lama: 9008 319 9028

Le informazioni sullo smaltimento sono disponi‐ bili presso i rivenditori specializzati STIHL. ► Smaltire tosaerba, lama, benzina, olio motore, accessori e imballaggio in modo conforme e nel rispetto dell'ambiente. italiano 19 Dati tecnici 66 0478-111-9647-B22 Dichiarazione di conformità

Tipo di costruzione: Tosaerba

Marchio di fabbrica: STIHL

Modello: RM 248.1, 253.1 N. di identificazione serie:

RM 253.1: 6371 è conforme alle disposizioni pertinenti delle diret‐ tive 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU ed è stato progettato e fabbricato conformemente alle versioni delle norme vigenti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Nome e indirizzo degli uffici interessati menzio‐ nati: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Norimberga, Germania La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.

Livello di potenza sonora misurato RM 248.1: 95,2 dB(A)

Livello di potenza sonora garantito RM 248.1: 96 dB(A)

Livello di potenza sonora misurato RM 253.1: 96 dB(A)

Livello di potenza sonora garantito RM 253.1: 97 dB(A) La documentazione tecnica è conservata presso l'Omologazione prodotti di STIHL Tirol GmbH. L'anno di costruzione e il numero di macchina sono indicati sul tosaerba. Langkampfen, 02.01.2020 STIHL Tirol GmbH per Matthias Fleischer, Direttore Ricerca e Sviluppo per Sven Zimmermann, Direttore Qualità 23 Indirizzi

23.1 STIHL Amministrazione gene‐

rale ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Società di vendita STIHL
