BEDIENUNGSANLEITUNG RM 253 STIHL

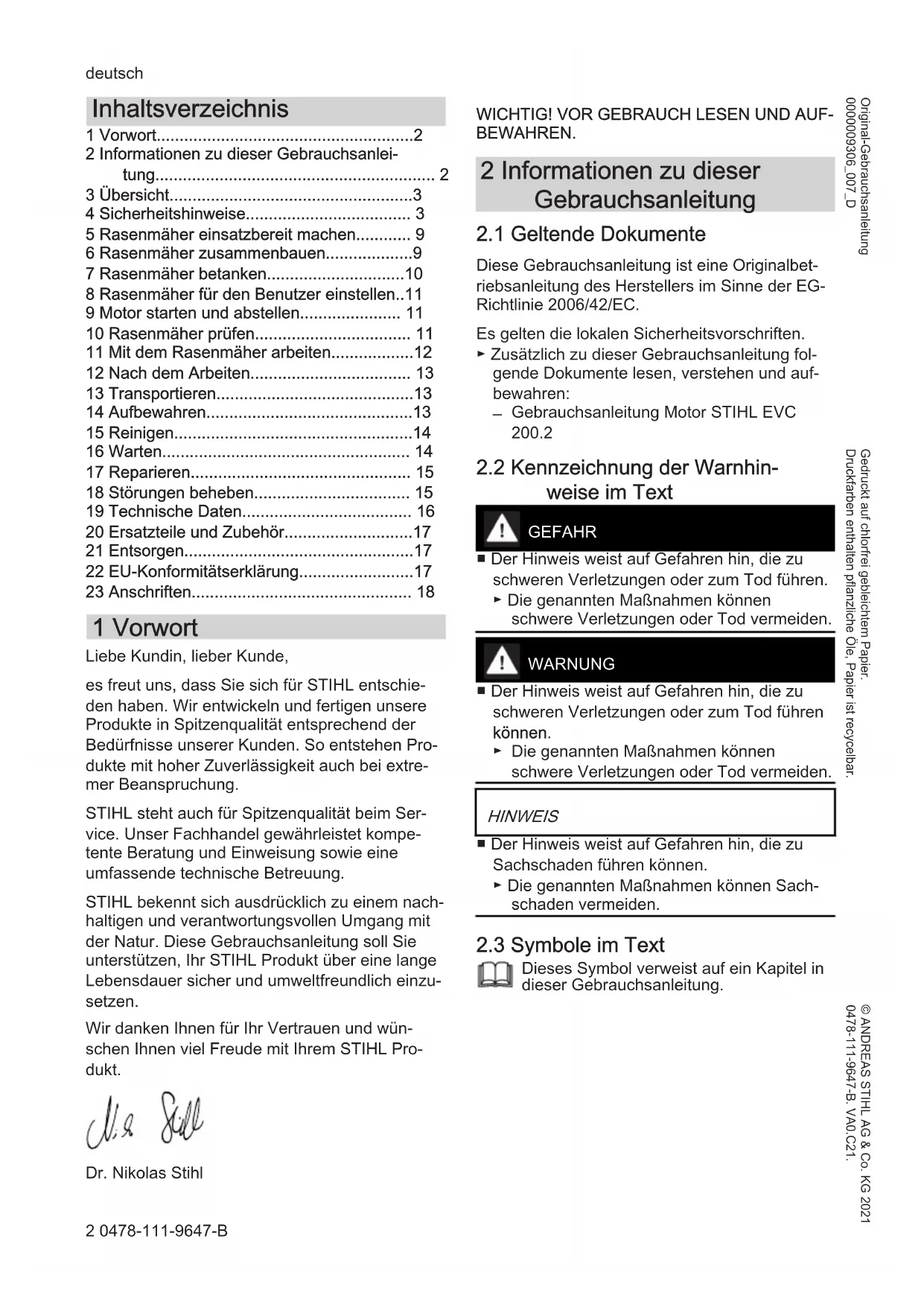

68 - 84Inhaltsverzeichnis

• 1 Vorwort p. 2
• 2 Informationen zu dieser Gebrauchsanlei‐ tung p. 2
• 3 Übersicht p. 3
• 4 Sicherheitshinweise p. 3
• 5 Rasenmäher einsatzbereit machen p. 9
• 6 Rasenmäher zusammenbauen p. 9
• 7 Rasenmäher betanken p. 10
• 8 Rasenmäher für den Benutzer einstellen p. 11
• 9 Motor starten und abstellen p. 11
• 10 Rasenmäher prüfen p. 11
• 11 Mit dem Rasenmäher arbeiten p. 12
• 12 Nach dem Arbeiten p. 13
• 13 Transportieren p. 13
• 14 Aufbewahren p. 13
• 15 Reinigen p. 14
• 16 Warten p. 14
• 17 Reparieren p. 15
• 18 Störungen beheben p. 15
• 19 Technische Daten p. 16
• 20 Ersatzteile und Zubehör p. 17
• 21 Entsorgen p. 17
• 22 EU-Konformitätserklärung p. 17
• 23 Anschriften 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐ den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung. STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung. STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen. Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt. Dr. Nikolas Stihl p. 18

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐

BEWAHREN. 2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Diese Gebrauchsanleitung ist eine Originalbet‐ riebsanleitung des Herstellers im Sinne der EG- Richtlinie 2006/42/EC. Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐ gende Dokumente lesen, verstehen und auf‐ bewahren:

Gebrauchsanleitung Motor STIHL EVC

2.2 Kennzeichnung der Warnhin‐

weise im Text GEFAHR ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS ■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐ schaden vermeiden.

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. deutsch 2 0478-111-9647-B © ANDREAS STIHL AG & Co. KG 2021 0478-111-9647-B. VA0.C21. Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar. Original-Gebrauchsanleitung 0000009306_007_D3 Übersicht

1 Anwerfgriff Der Anwerfgriff dient zum Starten des Motors. 2 Schaltbügel für Mähbetrieb Der Schaltbügel für Mähbetrieb dient zum Starten und Abstellen des Motors. 3 Lenker Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers. 4 Auswurfklappe Die Auswurfklappe verschließt den Auswurf‐ kanal. 5 Sterngriffmutter Die Sterngriffmutter klemmt den Lenker am Rasenmäher fest. 6 Kraftstofftank-Verschluss Der Kraftstofftank-Verschluss verschließt die Öffnung zum Einfüllen des Benzins. 7 Filterdeckel Der Filterdeckel deckt den Luftfilter ab. 8 Zündkerze Die Zündkerze entzündet das Kraftstoff-Luft- Gemisch im Motor. 9 Zündkerzenstecker Der Zündkerzenstecker verbindet die Zündlei‐ tung mit der Zündkerze. 10 Schalldämpfer Der Schalldämpfer vermindert die Schallemis‐ sion des Rasenmähers. 11 Motoröl-Verschluss Der Motoröl-Verschluss verschließt die Öff‐ nung zum Einfüllen des Motoröls. 12 Hebel Der Hebel dient zum Einstellen der Schnitt‐ höhe. 13 Grasfangkorb Der Grasfangkorb fängt das gemähte Gras auf. # Leistungsschild mit Maschinennummer

Die Symbole können auf dem Rasenmäher sein und bedeuten Folgendes:

Dieses Symbol gibt das Gewicht des Rasenmähers an.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen. Dieses Symbol kennzeichnet den Kraftstofftank-Verschluss. Dieses Symbol kennzeichnet den Motoröl-Verschluss. 4 Sicherheitshinweise

Die Warnsymbole auf dem Rasenmäher bedeu‐ ten Folgendes: Sicherheitshinweise und deren Maß‐ nahmen beachten. Gebrauchsanleitung lesen, verstehen und aufbewahren. Sicherheitshinweise zu hochgeschleu‐ derten Gegenständen und deren Maß‐ nahmen beachten. Sich drehendes Messer nicht berühren. 3 Übersicht deutsch 0478-111-9647-B 3Zündkerzenstecker während des Tran‐ sports, der Aufbewahrung, Wartung oder Reparatur abziehen. Sicherheitsabstand einhalten.

4.2 Bestimmungsgemäße Verwen‐

dung Der Rasenmäher STIHL RM 248 oder RM 253 dient zum Mähen von Gras. WARNUNG ■ Falls der Rasenmäher nicht bestimmungsge‐ mäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen.

Rasenmäher so verwenden, wie es in die‐ ser Gebrauchsanleitung und in der Gebrauchsanleitung des Motors beschrie‐ ben ist.

4.3 Anforderungen an den Benut‐

Benutzer ohne eine Unterweisung können die Gefahren des Rasenmähers nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Gebrauchsanleitung lesen, verste‐ hen und aufbewahren. ► Falls der Rasenmäher an eine andere Per‐ son weitergegeben wird: Gebrauchsanlei‐ tung des Rasenmähers und des Motors mit‐ geben.

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

Der Benutzer ist körperlich, sensorisch und geistig fähig, den Rasenmäher zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine ver‐ antwortliche Person damit arbeiten.

Der Benutzer kann die Gefahren des Rasenmähers erkennen und einschät‐ zen.

Der Benutzer ist sich bewusst, dass er für Unfälle und Schäden verantwortlich ist.

Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.

Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasen‐ mäher arbeitet.

Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträch‐ tigt. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

WARNUNG ■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

Eine lange Hose aus widerstandsfähigem Material tragen. ■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen. ► Einen Gehörschutz tragen. ■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen.

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen. ■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

Eng anliegende Bekleidung tragen. ► Schals und Schmuck ablegen. ■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann ver‐ letzt werden.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ► Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen. ■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden. deutsch 4 Sicherheitshinweise 4 0478-111-9647-B► Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kenn‐ zeichnung im Handel erhältlich.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

4.5 Arbeitsbereich und Umgebung

WARNUNG ■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ► Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fern‐ halten. ► Einen Abstand zu Gegenständen einhalten. ► Rasenmäher nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Rasenmäher spielen können. ■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Heiße Abgase kön‐ nen leicht entflammbare Materialien entzün‐ den und Brände auslösen.

Abgasstrahl von leicht entflammbaren Materialien fernhalten.

4.6 Sicherheitsgerechter Zustand

Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Rasenmäher ist unbeschädigt.

Es tritt kein Benzin aus dem Rasenmäher aus.

Der Kraftstofftank-Verschluss ist verschlossen.

Es tritt kein Motoröl aus dem Rasenmäher aus.

Der Motoröl-Verschluss ist verschlossen.

Der Rasenmäher ist sauber.

Die Bedienungselemente funktionieren und sind unverändert.

Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Der Grasfangkorb ist richtig eingehängt.

Falls gemäht wird und das gemähte Gras hin‐ ten ausgeworfen werden soll: Der Grasfang‐ korb ist ausgehängt und die Auswurfklappe ist geschlossen.

Das Messer ist richtig angebaut.

Original STIHL Zubehör für diesen Rasenmä‐ her ist angebaut.

Das Zubehör ist richtig angebaut.

Federbelastete Mechanismen sind unbeschä‐ digt und funktionieren.

Beim Loslassen des Schaltbügels für Mähbe‐ trieb geht der Motor aus. WARNUNG

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Per‐ sonen können schwer verletzt oder getötet werden.

Mit einem unbeschädigten Rasenmäher arbeiten. ► Falls Benzin aus dem Rasenmäher austritt: Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen.

Kraftstofftank-Verschluss schließen. ► Falls Motoröl aus dem Rasenmäher austritt: Nicht mit dem Rasenmäher arbeiten und einen STIHL Fachhändler aufsuchen.

Den Motoröl-Verschluss schließen. ► Falls der Rasenmäher verschmutzt ist: Rasenmäher reinigen. ► Rasenmäher und dessen Sicherheitssys‐ teme nicht manipulieren. ► Manipulation am Rasenmäher unterlassen, die die Leistung oder die Drehzahl des Motors verändert.

Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit dem Rasenmäher arbei‐ ten.

Federbelastete Mechanismen können gespeicherte Energie abgeben. ► Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Den Grasfangkorb so einhängen, wie es in dieser Gebrauchsanleitung beschrieben ist.

Original STIHL Zubehör für diesen Rasen‐ mäher anbauen. ► Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

Gegenstände nicht in die Öffnungen des Rasenmähers stecken. ► Abgenutzte oder beschädigte Hinweisschil‐ der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen. 4 Sicherheitshinweise deutsch 0478-111-9647-B 54.6.2 Messer Das Messer ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Das Messer und die Anbauteile sind unbe‐ schädigt.

Das Messer ist nicht verformt.

Das Messer ist richtig angebaut.

Das Messer ist richtig geschärft.

Das Messer ist gratfrei.

Das Messer ist richtig ausgewuchtet.

Die Mindeststärke und Mindestbreite des Mes‐ sers sind nicht unterschritten,

Der Schärfwinkel ist eingehalten,

WARNUNG ■ In einem nicht sicherheitsgerechten Zustand können sich Teile des Messers lösen und weggeschleudert werden. Personen können schwer verletzt werden.

Mit einem unbeschädigten Messer und unbeschädigten Anbauteilen arbeiten. ► Messer richtig anbauen. ► Messer richtig schärfen. ► Falls die Mindeststärke oder die Mindest‐ breite unterschritten ist: Messer ersetzen. ► Messer von einem STIHL Fachhändler aus‐ wuchten lassen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.7 Kraftstoff und Tanken

Der für diesen Rasenmäher verwendete Kraft‐ stoff ist Benzin. Benzin ist hochentzündlich. Falls Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommt, kann das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Benzin vor Hitze und Feuer schützen. ► Benzin nicht verschütten. ► Falls Benzin verschüttet wurde: Benzin mit einem Tuch aufwischen und Motor erst ver‐ suchen zu starten, wenn alle Teile des Rasenmähers trocken sind.

Nicht rauchen. ► In der Nähe von Feuer nicht tanken. ► Vor dem Tanken Motor abstellen und abkühlen lassen. ► Falls der Tank zu entleeren ist: Im Freien durchführen. ► Motor mindestens 3 m vom Ort des Tank‐ ens entfernt starten. ► Rasenmäher niemals mit Benzin im Tank innerhalb eines Gebäudes aufbewahren. ■ Eingeatmete Benzindämpfe können Personen vergiften. ► Benzindämpfe nicht einatmen. ► An einem gut belüfteten Ort tanken. ■ Während der Arbeit erwärmt sich der Rasen‐ mäher. Das Benzin dehnt sich aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Benzin herausspritzen. Das herausspritzende Benzin kann sich entzün‐ den. Der Benutzer kann schwer verletzt wer‐ den. ► Zuerst Rasenmäher abkühlen lassen und dann Kraftstofftank-Verschluss öffnen. ■ Kleidung, die in Kontakt mit Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Falls Kleidung in Kontakt mit Benzin kommt: Kleidung wechseln. ■ Benzin kann die Umwelt gefährden. ► Kraftstoff nicht verschütten. ► Benzin vorschriftsmäßig und umweltfreund‐ lich entsorgen. ■ Falls Benzin in Kontakt mit der Haut oder den Augen kommt, können die Haut oder die Augen gereizt werden.

Kontakt mit Benzin vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

Die Zündanlage des Rasenmähers erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Zündkerzen verwenden, die in der Gebrauchsanleitung des Motors beschrie‐ ben sind.

Zündkerze eindrehen und fest anziehen. ► Zündkerzenstecker fest aufdrücken. ■ Falls der Rasenmäher mit Benzin betankt wird, das für den Motor ungeeignet ist, kann der Rasenmäher beschädigt werden.

Frisches, bleifreies Markenbenzin verwen‐ den. ► Vorgaben in der Gebrauchsanleitung des Motors beachten. deutsch 4 Sicherheitshinweise 6 0478-111-9647-B4.8 Arbeiten WARNUNG

Falls der Benutzer den Motor nicht richtig star‐ tet, kann der Benutzer die Kontrolle über den Rasenmäher verlieren. Der Benutzer kann schwer verletzt werden.

Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist. ■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den.

Ruhig und überlegt arbeiten. ► Nur bei guter Sicht mähen. Falls die Licht‐ verhältnisse und Sichtverhältnisse schlecht sind, nicht mit dem Rasenmäher arbeiten.

Rasenmäher alleine bedienen. ► Auf Hindernisse achten. ► Rasenmäher nicht kippen. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. ► Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ► Falls an einem Hang gemäht wird: Quer zum Hang mähen. ► Nicht an Hängen mit einer Steigung über 25° (46,6 %) arbeiten. ► Rasenmäher mit besonderer Vorsicht benutzen, wenn in der Nähe von Abhän‐ gen, Geländekanten, Gräben, Müllhalden und Deichen gearbeitet wird.

Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermieden werden.

Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Perso‐ nen vergiften.

Abgase nicht einatmen. ► An einem gut belüfteten Ort mit dem Rasenmäher arbeiten. ► Falls Übelkeit, Kopfschmerzen, Sehstörun‐ gen, Hörstörungen oder Schwindel auftre‐ ten: Arbeit beenden und einen Arzt aufsu‐ chen.

Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräu‐ sche eingeschränkt wahrnehmen und ein‐ schätzen.

Ruhig und überlegt arbeiten. ■ Der Rasenmäher ist mit einer Motorstoppvor‐ richtung ausgestattet. ► Motor und Messer werden durch Loslassen des Schaltbügels für Mähbetrieb innerhalb von 3 Sekunden gestoppt.

Das sich drehende Messer kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. ► Zündkerzenstecker abziehen. ► Sich drehendes Messer nicht berüh‐ ren. ► Falls das Messer durch einen Gegenstand blockiert ist: Motor abstellen. Erst dann den Gegen‐ stand beseitigen.

Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Arbeit beenden und einen STIHL Fach‐ händler aufsuchen. ■ Während der Arbeit können Vibrationen durch den Rasenmäher entstehen. ► Arbeitshandschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐ rung auftreten: Einen Arzt aufsuchen. ■ Mähfläche besichtigen und auf Hindernisse achten. Falls während der Arbeit das Messer auf einen fremden Gegenstand trifft, kann die‐ ser oder Teile davon mit hoher Geschwindig‐ keit hochgeschleudert werden. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen. ► Fremde Gegenstände wie Steine, Stöcke, Drähte, Spielzeug oder sonstige Fremdkörper aus dem Arbeitsbereich entfernen. Verbor‐ gene Gegenstände, die nicht ent‐ fernt werden können, markieren.

Wenn der Schaltbügel für Mähbetrieb losge‐ lassen wird, dreht sich das Messer noch kurze Zeit weiter. Personen können schwer verletzt werden. ► Warten, bis das Messer sich nicht mehr dreht. ► Grasfangkorb erst aushängen, wenn das Messer sich nicht mehr dreht.

Falls das sich drehende Messer auf einen har‐ ten Gegenstand trifft, können Funken entste‐ hen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren Umgebung arbeiten. ■ Falls der Rasenmäher auf abschüssigen Flä‐ chen abgestellt wird, kann er unbeabsichtigt 4 Sicherheitshinweise deutsch 0478-111-9647-B 7davonrollen. Personen können verletzt werden und Sachschaden kann entstehen. ► Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.

Falls Gegenstände am Lenker befestigt wer‐ den, kann der Rasenmäher durch das zusätz‐ liche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann ent‐ stehen.

Keine Gegenstände am Lenker befestigen. GEFAHR ■ Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, kann das Mes‐ ser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden.

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten. ■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es gewittert: Nicht arbeiten. ■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es regnet: Nicht arbeiten.

Während des Transports kann der Rasenmä‐ her umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

Motor abstellen. ► Warten, bis das Messer sich nicht mehr dreht. ► Zündkerzenstecker abziehen. ► Rasenmäher mit Spanngurten, Riemen oder einem Netz so auf einer geeigneten Ladefläche sichern, dass er nicht umkippen und sich nicht bewegen kann.

Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich beim Transport verbren‐ nen.

Rasenmäher schieben. ■ Der Rasenmäher ist schwer. Falls der Benut‐ zer den Rasenmäher alleine trägt, kann der Benutzer verletzt werden.

Arbeitshandschuhe tragen. ► Rasenmäher zu zweit tragen.

WARNUNG ■ Kinder können die Gefahren des Rasenmä‐ hers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

Motor abstellen. ► Rasenmäher außerhalb der Reichweite von Kindern aufbewahren. ■ Metallische Bauteile können durch Feuchtig‐ keit korrodieren. Der Rasenmäher kann beschädigt werden.

Rasenmäher sauber und trocken aufbe‐ wahren. ■ Falls der Rasenmäher auf abschüssigen Flä‐ chen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.

Rasenmäher nur auf ebenen Flächen auf‐ bewahren.

4.11 Reinigen, Warten und Reparie‐

Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann das Messer unbeabsichtigt anlaufen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Motor abstellen. ► Warten, bis das Messer sich nicht mehr dreht. ► Zündkerzenstecker abziehen. ■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Per‐ sonen können sich verbrennen.

Warten, bis der Schalldämpfer und der Motor abgekühlt sind. ■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Rasenmäher oder das Mes‐ ser beschädigen. Falls der Rasenmäher oder das Messer nicht richtig gereinigt werden, kön‐ nen Bauteile nicht mehr richtig funktionieren deutsch 4 Sicherheitshinweise 8 0478-111-9647-Bund Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt werden.

Rasenmäher und Messer so reinigen, wie es in dieser Gebrauchsanleitung beschrie‐ ben ist, 15.2.

Falls der Rasenmäher oder das Messer nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

Abgenutzte oder beschädigte Teile austau‐ schen. ► Falls der Rasenmäher gewartet oder repa‐ riert werden muss: Einen STIHL Fachhänd‐ ler aufsuchen.

Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist. ■ Während der Reinigung, Wartung oder Repa‐ ratur des Messers kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ■ Während des Schärfens kann das Messer heiß werden. Der Benutzer kann sich verbren‐ nen.

Warten, bis das Messer abgekühlt ist. ► Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. 5 Rasenmäher einsatzbereit machen

5.1 Rasenmäher einsatzbereit

machen Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:

Rasenmäher reinigen, 15.

Messer prüfen, 10.2.

Motoröl einfüllen, 6.3.

Lenker aufklappen, 8.1.

Rasenmäher betanken, 7. ► Falls gemäht wird und das gemähte Gras im Grasfangkorb aufgefangen werden soll: Gras‐ fangkorb einhängen, 6.2.2. ► Falls gemäht wird und das gemähte Gras hin‐ ten ausgeworfen werden soll: Grasfangkorb aushängen,

Schnitthöhe einstellen,

Bedienungselemente prüfen, 10.1. ► Falls die Schritte nicht durchgeführt werden können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. 6 Rasenmäher zusammen‐ bauen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Schraube (1) durch die Seilführung (2) ste‐ cken. ► Seilzug (3) in die Seilführung (2) einhängen. ► Lenker (4) so an die Halterungen (5) halten, dass die Bohrungen fluchten. ► Schrauben (1 und 6) von innen nach außen durch die Bohrungen schieben. ► Sterngriffmuttern (7) aufdrehen und fest anzie‐ hen. ► Zündkerzenstecker abziehen. ► Schaltbügel für Mähbetrieb (8) zum Lenker (4) drücken und gedrückt halten. ► Anwerfgriff (9) langsam in Richtung Seilzug‐ führung (10) ziehen. ► Anwerfgriff (9) in die Seilzugführung (10) ein‐ hängen. ► Schaltbügel für Mähbetrieb (8) loslassen. ► Zündkerzenstecker wieder aufstecken. Der Lenker (4) muss nicht wieder abgebaut wer‐ den. 5 Rasenmäher einsatzbereit machen deutsch 0478-111-9647-B 96.2 Grasfangkorb zusammen‐ bauen, einhängen und aushän‐ gen

6.2.1 Grasfangkorb zusammenbauen

► Grasfangkorb-Oberteil (1) auf Grasfangkorb- Unterteil (2) aufsetzen. Die Laschen (3) und Führungen (5) müssen innen sitzen. Die Laschen (3) müssen sich auf Höhe der Öffnungen (4) befinden. ► Laschen (3) nacheinander von hinten nach vorne in die Öffnungen (4) drücken. Die Laschen (3) rasten hörbar ein.

6.2.2 Grasfangkorb einhängen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Auswurfklappe (1) öffnen und halten. ► Grasfangkorb (2) am Griff (3) greifen und mit den Haken (4) in die Aufnahmen (5) einhän‐ gen. Die Klappe (6) muss geschlossen sein. ► Auswurfklappe (1) auf dem Grasfangkorb (2) ablegen.

6.2.3 Grasfangkorb aushängen

► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Auswurfklappe öffnen und halten. ► Grasfangkorb am Griff nach oben abnehmen. ► Auswurfklappe schließen.

6.3 Motoröl einfüllen

Das Motoröl schmiert und kühlt den Motor. Die Spezifikation des Motoröls und die Einfüll‐ menge sind in der Gebrauchsanleitung des Motors angegeben. HINWEIS ■ Im Auslieferungszustand ist kein Motoröl ein‐ gefüllt. Ein Starten des Motors ohne oder mit zu wenig Motoröl kann den Rasenmäher beschädigen.

Vor jedem Startvorgang den Motorölstand prüfen und bei Bedarf Motoröl nachfüllen. ► Motoröl so einfüllen, wie es in der Gebrauchs‐ anleitung des Motors beschrieben ist. 7 Rasenmäher betanken

7.1 Rasenmäher betanken

HINWEIS ■ Falls der Rasenmäher nicht mit dem richtigen Kraftstoff betankt wird, kann der Rasenmäher beschädigt werden.

Gebrauchsanleitung des Motors beachten. ► Motor abstellen. ► Rasenmäher auf eine ebene Fläche stellen. ► Bereich um den Kraftstofftank-Verschluss mit einem feuchten Tuch reinigen. ► Kraftstofftank-Verschluss (1) so lange gegen den Uhrzeigersinn drehen, bis der Kraftstoff‐ tank-Verschluss abgenommen werden kann. ► Kraftstofftank-Verschluss abnehmen. ► Kraftstoff einfüllen, sodass mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben. ► Kraftstofftank-Verschluss auf den Kraftstoff‐ tank setzen. ► Kraftstofftank-Verschluss im Uhrzeigersinn drehen und von Hand fest anziehen. Der Kraftstofftank ist verschlossen. deutsch 7 Rasenmäher betanken 10 0478-111-9647-B8 Rasenmäher für den Benutzer einstellen

8.1 Lenker aufklappen

► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Sterngriffmuttern (1) lösen, falls diese angezo‐ gen sind. ► Lenker (2) aufklappen und darauf achten, dass der Seilzug (3) nicht eingeklemmt wird. ► Sterngriffmuttern (1) fest anziehen. Der Lenker (2) ist fest mit dem Rasenmäher verbunden. ► Schaltbügel für Mähbetrieb (4) zum Lenker (2) drücken und gedrückt halten. ► Anwerfgriff (5) langsam in Richtung Seilzug‐ führung (6) ziehen. ► Anwerfgriff (5) in die Seilzugführung (6) ein‐ hängen. ► Schaltbügel für Mähbetrieb (4) loslassen. ► Zündkerzenstecker wieder anstecken.

8.2 Lenker zusammenklappen

Der Lenker kann zum platzsparenden Transpor‐ tieren oder Aufbewahren zusammengeklappt werden. ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Schaltbügel für Mähbetrieb zum Lenker drü‐ cken und gedrückt halten. ► Anwerfgriff aus der Seilzugführung aushängen und langsam in Richtung Motor zurück führen. ► Schaltbügel für Mähbetrieb loslassen. ► Lenker festhalten und Sterngriffmuttern lösen. ► Lenker nach vorne umklappen. 9 Motor starten und abstellen

► Rasenmäher auf eine ebene Fläche stellen. ► Schaltbügel für Mähbetrieb (1) mit der linken Hand zum Lenker drücken und gedrückt hal‐ ten. ► Anwerfgriff (2) mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen. ► So lange den Anwerfgriff (2) schnell heraus‐ ziehen und zurückführen, bis der Motor läuft. ► Falls der Motor nicht startet: Gebrauchsanlei‐ tung des Motors beachten.

► Rasenmäher auf eine ebene Fläche stellen. ► Schaltbügel für Mähbetrieb loslassen. Der Motor geht aus. ► Benutzerposition verlassen. 10 Rasenmäher prüfen

10.1 Bedienungselemente prüfen

Schaltbügel für Mähbetrieb ► Motor abstellen. ► Schaltbügel für Mähbetrieb vollständig in Rich‐ tung des Lenkers ziehen und wieder loslas‐ sen. 8 Rasenmäher für den Benutzer einstellen deutsch 0478-111-9647-B 11► Falls der Schaltbügel für Mähbetrieb schwer‐ gängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel für Mähbetrieb ist defekt.

► Motor abstellen. ► Zündkerzenstecker abziehen.

Rasenmäher aufstellen, 15.1. ► Folgendes messen:

Schärfwinkel c ► Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen, 19.2. ► Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 19.2. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen. 11 Mit dem Rasenmäher arbeiten

11.1 Rasenmäher halten und führen

► Lenker mit beiden Händen so festhalten, dass die Daumen den Lenker umschließen.

11.2 Schnitthöhe einstellen

Es können 7 Schnitthöhen eingestellt werden:

80 mm = Position 7 Die Positionen sind auf dem Rasenmäher ange‐ geben. Schnitthöhe einstellen ► Motor abstellen. Das Messer darf sich nicht drehen. ► Rasenmäher auf eine ebene Fläche stellen. ► Hebel (1) aus der Aussparung ziehen und in die gewünschte Position stellen.

► Rasenmäher langsam und kontrolliert vorwärts schieben. deutsch 11 Mit dem Rasenmäher arbeiten 12 0478-111-9647-B11.4 Grasfangkorb entleeren Der vom Messer erzeugte Luftstrom hebt die Füllstandsanzeige (1) an. Ist der Grasfangkorb gefüllt, stoppt der Luftstrom. Ist der Luftstrom zu gering, fällt die Füllstandsanzeige (1) in den Ruhezustand zurück. Dies ist ein Hinweis den Grasfangkorb (2) zu entleeren. Die uneingeschränkte Funktion der Füllstandsan‐ zeige (1) ist nur bei optimalem Luftstrom gege‐ ben. Äußere Einflüsse, wie nasses, dichtes oder hohes Gras, niedrige Schnitthöhe, Verschmut‐ zung oder Ähnliches können den Luftstrom und die Funktion der Füllstandsanzeige (1) beein‐ trächtigen. ► Falls die Füllstandsanzeige (1) in den Ruhezu‐ stand zurückfällt: Grasfangkorb (2) entleeren. ► Motor abstellen. ► Grasfangkorb (2) aushängen. ► Grasfangkorb (2) am Griff (4) und mit der zweiten Hand am hinteren Haltegriff (3) fest‐ halten. ► Grasfangkorb (2) entleeren. ► Grasfangkorb (2) einhängen. 12 Nach dem Arbeiten

12.1 Nach dem Arbeiten

► Motor abstellen. ► Falls der Rasenmäher nass ist: Rasenmäher trocknen lassen. ► Rasenmäher reinigen. 13 Transportieren

13.1 Rasenmäher transportieren

► Motor abstellen. Das Messer darf sich nicht drehen. ► Zündkerzenstecker abziehen. Rasenmäher schieben ► Rasenmäher langsam und kontrolliert vorwärts schieben. Rasenmäher tragen ► Arbeitshandschuhe aus widerstandsfähigem Material tragen. ► Grasfangkorb aushängen. ► Falls der Rasenmäher mit ausgeklapptem Lenker getragen wird: ► Rasenmäher von einer Person mit beiden Händen am Gehäuse vorne festhalten und von einer anderen Person mit beiden Hän‐ den am Lenker festhalten. ► Rasenmäher zu zweit anheben und tragen. ► Falls der Rasenmäher mit zusammengeklapp‐ tem Lenker getragen wird: ► Lenker zusammenklappen. ► Rasenmäher von einer Person mit beiden Händen am Gehäuse vorne festhalten und von einer anderen Person mit beiden Hän‐ den am Lenker festhalten. ► Rasenmäher zu zweit anheben und tragen. Rasenmäher in einem Fahrzeug transportieren ► Rasenmäher stehend so sichern, dass der Rasenmäher nicht umkippt und sich nicht bewegen kann. 14 Aufbewahren

14.1 Rasenmäher aufbewahren

► Motor abstellen und abkühlen lassen. ► Zündkerzenstecker abziehen. 12 Nach dem Arbeiten deutsch 0478-111-9647-B 13► Rasenmäher so aufbewahren, dass folgende Bedingungen erfüllt sind:

Der Rasenmäher ist außerhalb der Reich‐ weite von Kindern.

Der Rasenmäher ist sauber und trocken.

Der Rasenmäher kann nicht umkippen.

Der Rasenmäher kann nicht davonrollen. 15 Reinigen

15.1 Rasenmäher aufstellen

► Kraftstofftank leer fahren. Der Motor geht aus. ► Rasenmäher auf eine ebene Fläche stellen. ► Grasfangkorb aushängen.

Schnitthöhe auf Position 1 einstellen, 11.2. ► Anwerfgriff aus Seilzugführung aushängen. ► Zündkerzenstecker (1) abziehen. ► Lenker (2) festhalten und Sterngriffmuttern (3) lösen. ► Lenker (2) nach hinten ablegen. ► Auswurfklappe (4) öffnen und halten. ► Rasenmäher nach hinten aufstellen.

15.2 Rasenmäher reinigen

► Motor abstellen. ► Rasenmäher abkühlen lassen. ► Zündkerzenstecker abziehen. ► Rasenmäher mit einem feuchten Tuch reini‐ gen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Rasenmäher aufstellen. ► Bereich um das Messer und das Messer mit einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen. 16 Warten

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedin‐ gungen. STIHL empfiehlt folgende Wartungsin‐ tervalle: Motor ► Motor so warten, wie es in der Gebrauchsan‐ leitung des Motors angegeben ist. Rasenmäher ► Rasenmäher jährlich von einem STIHL Fach‐ händler prüfen lassen.

16.2 Messer abbauen und anbauen

16.2.1 Messer abbauen

► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher aufstellen. ► Messer (1) mit einem Holzstück (4) blockieren. ► Schraube (2) herausdrehen und mit Scheibe (3) abnehmen. ► Messer (1) abnehmen. ► Schraube (2) und Scheibe (3) entsorgen. Für den Anbau des Messers (1) eine neue Schraube und Scheibe verwenden.

16.2.2 Messer anbauen

► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher aufstellen. ► Die neue Scheibe (3) auf die neue Schraube (2) legen. ► Schraubensicherung Loctite 243 auf das Gewinde der Schraube (2) auftragen. ► Messer (1) so ansetzen, dass die Erhebungen auf der Anlagefläche in die Aussparungen am Messer (1) greifen. ► Schraube (2) zusammen mit Scheibe (3) ein‐ drehen. deutsch 15 Reinigen 14 0478-111-9647-B► Messer (1) mit einem Holzstück (4) blockieren. ► Schraube (2) mit 65 Nm anziehen.

16.3 Messer schärfen und auswuch‐

ten Es erfordert viel Übung das Messer richtig zu schärfen und auszuwuchten. STIHL empfiehlt, das Messer von einem STIHL Fachhändler schärfen und auswuchten zu las‐ sen. WARNUNG ■ Die Schneidkanten des Messers sind scharf. Der Benutzer kann sich schneiden. ► Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ► Motor abstellen. ► Zündkerzenstecker abziehen. ► Rasenmäher aufstellen. ► Messer abbauen. ► Messer schärfen. Dabei den Schärfwinkel beachten und das Messer kühlen, 19.2. Das Messer darf während des Schärfens nicht blau anlaufen. ► Messer anbauen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen. 17 Reparieren

17.1 Rasenmäher reparieren

Der Benutzer kann den Rasenmäher und das Messer nicht selbst reparieren. ► Falls der Rasenmäher oder das Messer beschädigt ist: Rasenmäher oder Messer nicht verwenden und einen STIHL Fachhändler auf‐ suchen. ► Falls Hinweisschilder unleserlich oder beschä‐ digt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen. 18 Störungen beheben

18.1 Störungen des Rasenmähers beheben

Störung Ursache Abhilfe Der Motor lässt sich nicht starten. Der Schaltbügel für Mähbetrieb ist nicht gedrückt. ► Motor so starten, wie es in dieser Gebrauchsanlei‐ tung beschrieben ist. Der Kraftstofftank ist leer. ► Rasenmäher betanken. Die Kraftstoffleitung ist ver‐ stopft. ► Einen STIHL Fachhändler aufsuchen. Es befindet sich schlechter, ver‐ schmutzter oder alter Kraftstoff im Tank. ► Frischen Markenkraftstoff Benzin bleifrei verwen‐ den. Der Luftfilter ist verschmutzt. ► Einen STIHL Fachhändler aufsuchen. Der Zündkerzenstecker ist von der Zündkerze abgezogen oder das Zündkabel schlecht am Ste‐ cker befestigt. ► Zündkerzenstecker aufstecken. ► Verbindung zwischen Zündkabel und Stecker prü‐ fen. Die Zündkerze ist verrußt, beschädigt oder der Elektroden‐ abstand ist falsch. ► Zündkerze reinigen oder ersetzen. ► Elektrodenabstand einstellen. Der Widerstand am Messer ist zu groß. ► Größere Schnitthöhe einstellen. ► Motor in niedrigerem Gras starten. Der Motor lässt sich schwer star‐ ten oder die Das Rasenmähergehäuse ist verstopft. Rasenmäher reinigen. 17 Reparieren deutsch 0478-111-9647-B 15Störung Ursache Abhilfe Leistung des Motors lässt nach. Die Schnitthöhe ist zu tief ein‐ gestellt oder die Vorschubge‐ schwindigkeit ist zu groß. Schnitthöhe anpassen oder langsamer mähen. Im Kraftstofftank und Vergaser ist Wasser oder der Vergaser ist verstopft. Kraftstofftank entleeren, Kraftstoffleitung und Verga‐ ser reinigen. Der Kraftstofftank ist ver‐ schmutzt. Einen STIHL Fachhändler aufsuchen. Der Luftfilter ist verschmutzt. Einen STIHL Fachhändler aufsuchen. Die Zündkerze ist verrußt. Zündkerze reinigen oder ersetzen. Der Motor wird sehr heiß. Der Ölstand vom Motoröl ist zu gering. Motoröl auffüllen oder wechseln, wie es in der Gebrauchsanleitung des Motors beschrieben ist. Die Kühlrippen sind ver‐ schmutzt. Rasenmäher reinigen. Der Rasen‐ mäher vibriert stark. Das Messer ist beschädigt. Messer ersetzen. Das Messer ist nicht richtig angebaut. Messer anbauen. Das Gras wird nicht sauber abgeschnit‐ ten. Das Messer ist stumpf oder ver‐ schlissen. Messer schärfen oder ersetzen. 19 Technische Daten

19.1 Rasenmäher STIHL RM 248.1,

RM 253.1 : 139 cm³ Leistung:

RM 248.1 : 2,1 kW (2,8 PS) bei 2800 U/min

RM 253.1 : 2,1 kW (2,8 PS) bei 2800 U/min Drehzahl:

Maximaler Inhalt des Kraftstofftanks: 900 cm³ (0,9 l) Gewicht:

Maximaler Inhalt des Grasfangkorbs: 55 l Schnittbreite:

Mindestbreite b: 55 mm

19.3 Schallwerte und Vibrations‐

werte RM 248.1 Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 1,2 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 1,40 m/s².

gemessen nach 2006/42/EC: 83 dB(A)

Schallleistungspegel L

gemessen nach 2000/14/EC: 95,2 dB(A)

gemessen nach EN 12096, Lenker: 2,80 m/s² RM 253.1 Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 1,4 dB(A). Der K-Wert für die Vibrations‐ werte beträgt 2,20 m/s². deutsch 19 Technische Daten 16 0478-111-9647-B– Schalldruckpegel L

gemessen nach 2006/42/EC: 84 dB(A)

Schallleistungspegel L

gemessen nach 2000/14/EC: 96 dB(A)

gemessen nach EN 12096, Lenker: 5,50 m/s² Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. Informationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben. 20 Ersatzteile und Zubehör

20.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

20.2 Wichtige Ersatzteile

Für Sach- und Personenschäden, die durch Ver‐ wendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.

Scheibe: 0000 702 6600 21 Entsorgen

21.1 Rasenmäher entsorgen

Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich. ► Rasenmäher, Messer, Benzin, Motoröl, Zube‐ hör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen. 22 EU-Konformitätserklärung

22.1 Rasenmäher STIHL RM 248.1,

RM 253.1 STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österreich erklärt in alleiniger Verantwortung, dass

Typ: RM 248.1, 253.1 Serienidentifizierung:

RM 253.1: 6371 den einschlägigen Bestimmungen der Richtlinien 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EC, Anhang VIII verfahren.

Gemessener Schallleistungspegel RM 248.1: 95,2 dB(A)

Garantierter Schallleistungspegel RM 248.1: 96 dB(A)

Gemessener Schallleistungspegel RM 253.1: 96 dB(A)

Garantierter Schallleistungspegel RM 253.1: 97 dB(A) Die Technischen Unterlagen sind bei der Pro‐ duktzulassung der STIHL Tirol GmbH aufbe‐ wahrt. Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben. Langkampfen, 02.01.2020 STIHL Tirol GmbH

Matthias Fleischer, Bereichsleiter Forschung und Entwicklung 20 Ersatzteile und Zubehör deutsch 0478-111-9647-B 17i. V. Sven Zimmermann, Bereichsleiter Qualität 23 Anschriften

23.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: +49 6071 3055358 ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: +43 1 86596370 SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: +41 44 9493030 TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

23.2 Sociétés de distribution STIHL

ALLEMAGNE STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Téléphone : +49 6071 3055358 AUTRICHE STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Téléphone : +43 1 86596370 SUISSE STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Téléphone : +41 44 9493030

rale ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen
