MANUALE UTENTE IAN 306976 CRIVIT
PATTINI IN LINEA SOFT BOOT
Gebrauchsanweisung
FR CH
ROLLERS SOFTBOOT
Contenuto della fornitura/descrizione
dei componenti 16
Dati tecnici 16
Uso conforme alla destinazione 16
HeiQ® Fresh Tech 16
Indicazioni di sicurezza 16 - 17
Consigli per il pattinaggio 17
Indossare i pattini 17 - 18
Rimuovere i pattini 18
Manutenzione 18-19
Conservazione, pulizia 19
Risoluzione dei problemi 19
Smaltimento 20
Avvertenze sulla garanzia e sulla gestione
dei servizi di assistenza 20
FR CH

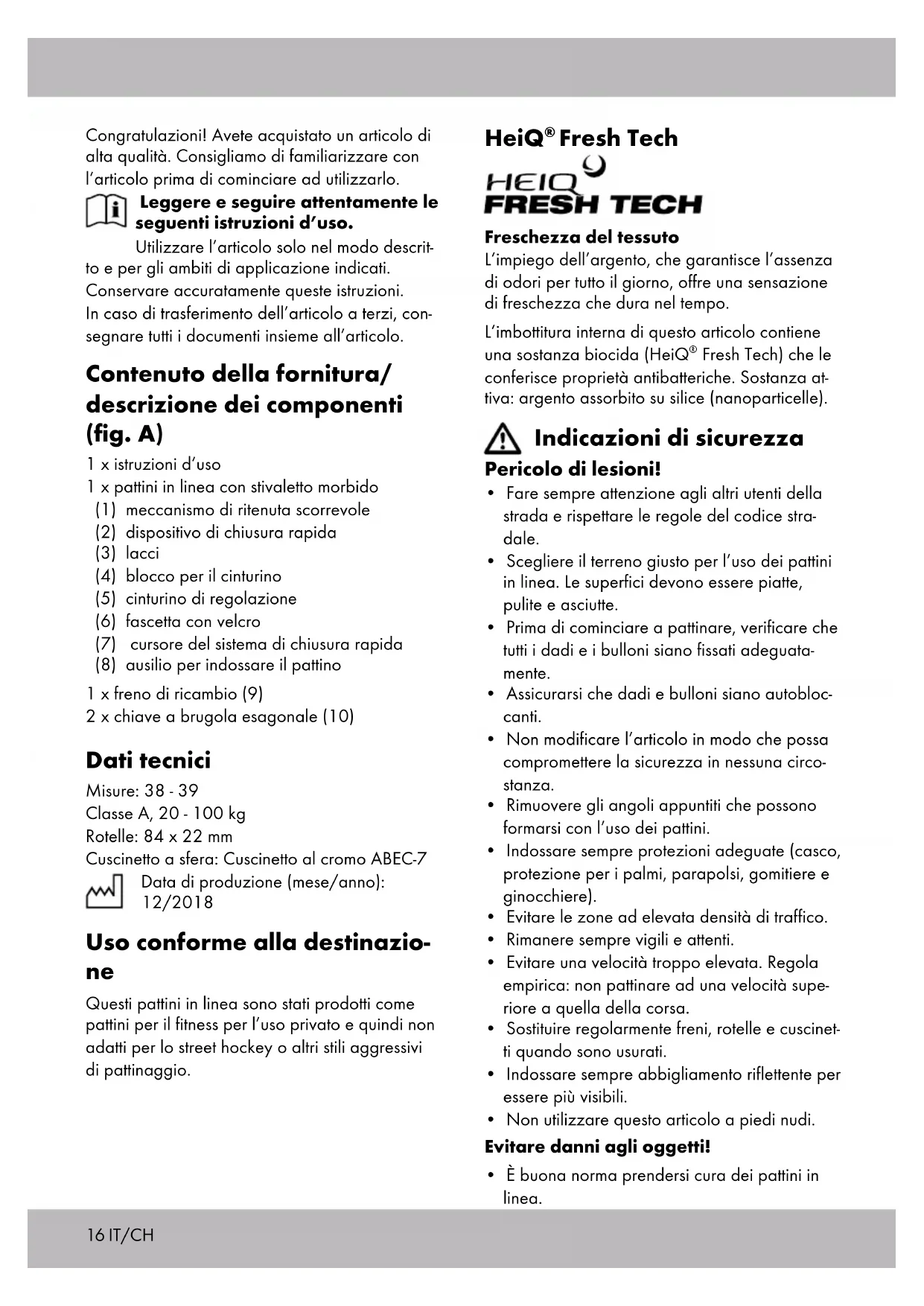

Congratulazioni! Avete acquistato un articolo di alta qualità. Consigliamo di familiarizzare con l'articolo prima di cominciare ad utilizzarlo.
Leggere e seguire attentamente le seguenti istruzioni d'uso.
Utilizzare l'articolo solo nel modo descritto e per gli ambiti di applicazione indicati. Conservare accuratamente queste istruzioni. In caso di trasferimento dell'articolo a terzi, consegnare tutti i documenti insieme all'articolo.
Contenuto della fornitura/descrizione dei componenti (fig. A)
1 x istruzioni d'uso
1 x pattini in linea con stivaletto morbido
(1) meccanismo di ritenuta scorrevole
(2) dispositivo di chiusura rapida
(3) lacci
(4) blocco per il cinturino
(5) cinturino di regolazione
(6) fascetta con velcro
(7) cursore del sistema di chiusura rapida
(8) ausilio per indossare il pattino
1 x freno di ricambio (9)
2 x chiave a brugola esagonale (10)
Dati tecnici
Misure: 38 - 39
Classe A, 20 - 100 kg
Rotelle: 84 x 22 mm
Cuscinetto a sfera: Cuscinetto al cromo ABEC-7
Data di produzione (mese/anno): 12/2018
Uso conforme alla destinazione
Questi pattini in linea sono stati prodotti come pattini per il fitness per l'uso privato e quindi non adatti per lo street hockey o altri stili aggressivi di pattinaggio.
HeiQ® Fresh Tech
HEIQ FRESH TECH
Freschezza del tessuto
L'impiego dell'argento, che garantisce l'assenza di odori per tutto il giorno, offre una sensazione di freschezza che dura nel tempo.
L'imbottitura interna di questo articolo contiene una sostanza biocida (HeiQ® Fresh Tech) che le conferisce proprietà antibatteriche. Sostanza attiva: argento assorbito su silice (nanoparticelle).
Indicazioni di sicurezza
Pericolo di lesioni!
- Fare sempre attenzione agli altri utenti della strada e rispettare le regole del codice stradale.
- Scegliere il terreno giusto per l'uso dei pattini in linea. Le superfici devono essere piatte, pulite e asciutte.
- Prima di cominciare a pattinare, verificare che tutti i dadi e i bulloni siano fissati adeguata-
mente.
• Assicurarsi che dadi e bulloni siano autoblocanti. - Non modificare l'articolo in modo che possa compromettere la sicurezza in nessuna circo-stanza.
- Rimuovere gli angoli appuntiti che possono formarsi con l'uso dei pattini.
- Indossare sempre protezioni adeguate (casco, protezione per i palmi, parapolsi, gomitiere e ginocchiere).
- Evitare le zone ad elevata densità di traffico.
- Rimanere sempre vigili e attenti.
- Evitare una velocità troppo elevata. Regola empirica: non pattinare ad una velocità superiore a quella della corsa.
- Sostituire regolarmente freni, rotelle e cuscinetti quando sono usurati.
- Indossare sempre abbigliamento riflettente per essere più visibili.
• Non utilizzare questo articolo a piedi nudi.
Evitare danni agli oggetti!
- È buona norma prendersi cura dei pattini in linea.
- Evitare acqua, olio, buche e superfici molto ruvide.
Consigli per il pattinaggio
Nota:
si consiglia di pattinare negli appositi parchi e di seguire un corso con un insegnante.
Primi esercizi
Posizione di partenza:
posizionare i piedi a una distanza equivalente alla larghezza delle spalle, piegare leggermente le ginocchia per evitare cadute all'indietro.
Accelerare:
per i principianti, è bene iniziare con piccoli passi in diagonale con le punte dei piedi dirette verso l'esterno.
Pattinare:
se si fanno alcuni passi di seguito, si acquisisce velocità sufficiente per posizionare i pattini uno accanto all'altro e pattinare. Eseguire questo movimento con le ginocchia leggermente piegate.
Tecnica di caduta
Importante! Esercitarsi prima a cadere sui dispositivi di protezione senza pattini in linea su una superficie morbida. Cercare di attenuare le cadute sempre in avanti, mai all'indietro. Lasciarsi cadere sulle ginocchiere. Attenuare quindi la caduta con gomitiere e protezioni per le mani. Aprire le dita a ventaglio per evitare lesioni.
Imparare a curvare
Con ritmo lento:
trasferire il peso come quando si va in bicicletta. Per curvare a sinistra, trasferire il peso sul piede sinistro, mentre per curvare a destra trasferire il peso sul piede destro.
Con ritmo rapido:
trasferire il peso sui piedi come nel pattinaggio su ghiaccio (fig. B).
Tecniche di frenata
Nota: esercitarsi nelle varie tecniche di frenata su una superficie piana senza traffico e senza pedoni. evitare le pendenze fino a quando non si padroneggiano le varie tecniche di frenata.
Freno sul tallone (fig. C):
se i pattini in linea sono dotati di freni, è una buona idea utilizzarli. Sollevare leggermente la punta del pattino dotato di freno e premere il freno verso terra.
Spostare lievemente il peso del corpo in avanti e piegare le ginocchia. L'azione frenante può intensificarsi se si piegano maggiormente le ginocchia e si sposta ulteriormente il peso del corpo in avanti, mentre contemporaneamente si preme con più forza sul freno del pattino.
Frenata a T (fig. D):
nel caso in cui i pattini in linea non siano dotati di freno o se il freno è stato smontato, consigliamo di impiegare la "tecnica a T", che però è adatta solo a chi è già esperto. Nella tecnica di frenata a T, tutto il peso del corpo viene spostato su un solo piede. Portare quindi l'altro piede dietro il primo e disporlo ad angolo retto rispetto ad esso.
Infine spostare il peso del corpo sul lato interno del pattino posteriore e frenare esercitando sempre maggiore pressione.
Indossare i pattini
Preparazione dei pattini dopo la consegna
Importante!
Prestare attenzione al corretto posizionamento dei pattini. Lo stivaletto esterno non deve deformarsi quando si chiude il dispositivo di chiusura rapida.
Non chiudere tale dispositivo con vio- lenza.
- Spingere il meccanismo di ritenuta scorrevole (1) del dispositivo di chiusura rapida (2) nella direzione della freccia e aprire il dispositivo (vedere fig. E).
- Spingere il blocco per il cinturino (4) ed estrarre il cinturino (5) dall'apertura del blocco (vedere fig. F).
- Aprire la fascetta con velcro (6) (fig. G).
- Impostare il cursore del sistema di chiusura rapida (7) nella posizione OPEN e allentare il sistema di chiusura rapida (fig. H).
-
Indossare i pattini in linea utilizzando l'apposito ausilio (8) (fig. 1).
-
Tirare i lacci (3) dietro la linguetta e tenderli verso l'alto (fig. J). Tirare alternativamente i lacci (3).
- Bloccare il sistema di chiusura rapida (7) spostando il cursore di chiusura rapida in posizione CLOSE (fig. K).
- Realizzare un fiocco con le estremità dei lacci e infilarlo dietro la linguetta.
- Chiudere la fascetta con velcro (6).
- Infilare il cinturino di regolazione nell'apposita apertura sotto il blocco per il cinturino e applicare la tensione corretta (fig. L).
Nota! Per trovare la tensione giusta per il proprio piede, tirare verso l'alto il blocco per il cinturino e spostare il cinturino nella posizione più adatta.
- Chiudere il dispositivo di chiusura rapida ("CLIC").
Rimuovere i pattini
- Spingere il meccanismo di ritenuta scorrevole (1) del dispositivo di chiusura rapida (2) nella direzione della freccia e aprire il dispositivo (vedere fig. E).
- Spingere il blocco per il cinturino (4) ed estrarre il cinturino (5) dall'apertura del blocco (vedere fig. F).
- Aprire la fascetta con velcro (6) (fig. G).
- Impostare il cursore del sistema di chiusura rapida (7) nella posizione OPEN e allentare il sistema di chiusura rapida (fig. H).
Manutenzione
Sostituzione del freno (fig. M)
Nota: i freni usurati non funzionano in modo corretto.
Un angolo di oltre 40 gradi tra telaio e pavimento indica che i freni sono consumati.
Quando la distanza tra il freno e il pavimento diventa troppo elevata (> 17 mm), il freno deve essere sostituito.
- Svitare la vite del freno (13) del pattino in linea con le chiavi a brugola in dotazione.
- Estrarre la vite del freno e rimuovere il blocco del freno dal relativo supporto (12).
- Fissare il nuovo blocco del freno (9) con le apposite viti nel supporto.
Sostituzione delle rotelle (fig. N) Importante!
- Fare riferimento al capitolo "Dati tecnici":
le rotelle di diametro diverso possono alterare le caratteristiche di guida e, in determinate condizioni, possono mettere in pericolo l'utente. Si consiglia di non utilizzare le rotelle che non possono essere inserite senza problemi. Non inserire rotelle più grandi di quelle originali fornite con i pattini a rotelle.
- Fare attenzione a quanto segue per le viti dell'asse:
dopo aver allentato la giunzione con i bulloni è necessario applicare nuovamente la vernice di fissaggio sul filetto delle viti.
Si consiglia di applicarla sempre come misura cautelativa. La vernice di fissaggio è reperibile nei negozi di articoli per il fai da te o nei negozi specializzati.
Le rotelle si usurano. Questa usura dipende da molti fattori, come ad esempio lo stile di pattinaggio, la superficie, l'altezza e il peso dell'utente, le condizioni meteo, il materiale delle rotelle e la loro durezza. Perciò è necessario sostituirle regolarmente.
- Svitare le viti dell'asse (15) del pattino in linea con le chiavi a brugola in dotazione (14).
- Estrarre le viti dell'asse e rimuovere la rotella (16).
- Inserire la nuova rotella nel telaio e fissarla con le viti dell'asse.
Dopo la sostituzione:
se dopo la sostituzione la rotella tende a scivolare lateralmente o tocca il telaio, consigliamo di non usare quella rotella. Assicurarsi che le viti siano ancora serrate dopo i primi minuti di utilizzo e che non si siano allentate o sbloccate.
Serrare singolarmente ogni singola rotella per assicurarsi che girino in modo silenzioso e senza alcun rumore dei cuscinetti.
Importante!
Le rotelle nuove aumentano l'altezza dei pattini in linea. Ciò significa che si modificano anche la distanza da terra e le proprietà di frenata.
È quindi necessario regolare il freno o sostituirlo.
Sostituzione del cuscinetto a sfera (fig. O/P)
Nota: la qualità del cuscinetto a sfera e la sua manutenzione sono essenziali per il perfetto funzionamento dei pattini in linea.
- Rimuovere la rotella (16) come descritto nel paragrafo "Sostituzione delle rotelle".
- Posizionare la chiave a brugola (con impugnatura) con il dispositivo aggiuntivo sul distanziatore (17) e spingerlo fuori. Rimuovere il cuscinetto (18).
- Estrarre l'altro cuscinetto facendo forza con una chiave a brugola.
- Inserire un nuovo cuscinetto. Far girare la rotella, inserire il distanziatore e inserire infine un secondo nuovo cuscinetto.
- Fissare nuovamente la rotella, come descritto nel paragrafo "Sostituzione delle rotelle", sul telaio.
Conservazione, pulizia
I pattini in linea sono dispositivi tecnici per lo sport e il tempo libero e si usurano a seconda delle capacità e dello stile di chi li utilizza.
Dopo l'uso dei pattini in linea, consigliamo di effettuare una pulitura e asciugatura completa dei pattini.
Rimuovere sassolini o altri oggetti che potrebbero essere rimasti incastrati nelle rotelle.
Eliminare gli angoli appuntiti che potrebbero essersi formati durante l'uso.
Conservare i pattini sempre in un luogo asciutto.
- Dopo l'uso è consigliabile pulire i cuscinetti a sfera con un panno asciutto. I cuscinetti umidi o bagnati devono essere asciugati con un panno pulito.
Lubrificare esternamente i cuscinetti con un prodotto apposito per evitare la formazione di ruggine.
- I cuscinetti in genere sono chiusi e non possono essere lubrificati internamente. I cuscinetti a sfera usurati devono essere sostituiti.
Risoluzione dei problemi
- Le rotelle o i cuscinetti sono rumorosi
Smontare le rotelle dal telaio, rimuoverle e pulire il cuscinetto a sfera con un panno asciutto.
• Le rotelle si usurano rapidamente
Le superfici lisce prolungano la durata delle rotelle. Utilizzare rotelle più dure per un utilizzo dei pattini su superfici più dure o in condizioni difficili.
• Le rotelle si bloccano
Non serrare eccessivamente le viti dell'asse.
- Il pattino tende verso sinistra o verso destra
Questo problema può dipendere dall'utente. Sostituire le rotelle che presentano usura da un solo lato.
- Il freno non funziona correttamente
Sostituire il freno quando l'angolo tra freno e pavimento è superiore a 40 gradi, ovvero quando la distanza tra blocco del freno e pavimento è troppo elevata (> 17 mm). I freni arrotondati devono essere sostituiti con freni nuovi.
- Problemi di frenata
Mantenere sempre una distanza adeguata. Quanto più elevata è la velocità dell'utente, tanto maggiore sarà lo spazio di frenata necessario. Assicurarsi di aver appreso le tecniche di frenata ed esercitarsi su superfici piatte.
• Le caviglie ruotano spesso
Stringere adeguatamente i lacci.
- Problemi della base del piede
In genere non si è abituati a questo tipo di movimenti. Controllare le zone che causano problemi e regolare nuovamente i pattini in linea. Provare ad indossare calze spesse.
Smaltimento
Smaltire l'articolo e i materiali dell'imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini.
Smaltire i prodotti e gli imballaggi in modo ecologico.
Il codice di riciclo viene utilizzato per identificare i vari materiali per il ritorno al ciclo del riutilizzo (recycling).
Il codice è composto dal simbolo del riciclo, che dovrebbe rappresentare il ciclo del riutilizzo, e un numero che indica di che materiale si tratta.
Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza
Questo prodotto è stato fabbricato con grande attenzione e sottoposto a costanti controlli. La garanzia è di tre anni dalla data d'acquisto. Conservi lo scontrino fiscale.
La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.
Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con noi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche.
Il periodo di garanzia non viene prolungato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso vale anche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.
IAN: 306976
CH Assistenza Svizzera
Tel.: 0842 665566
(0,08 CHF/Min.,
telefonia mobile
max. 0,40 CHF/Min.)
E-Mail: deltasport@lidl.ch
