Sportcam DVR 75HD - Videocamera i-Joy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera
Marca	i-Joy
Modello	Sportcam DVR 75HD
Dimensioni	58,3 mm × 32,51 mm × 23,84 mm
Alimentazione	Batteria al litio ricaricabile incorporata da 3,7 V
Sensore immagine	1,3 megapixel CMOS
Risoluzione immagine	Bassa: 1M (1280x1024), Alta: 3M (2048x1536)
Risoluzione video	Alta: HD 1280x720 (30fps), Bassa: VGA 640x480 (60fps)
Memoria	Scheda TF esterna (da 4 GB a 32 GB, classe 4 o superiore)
Formato file	JPEG (foto), AVI (video)
Display	Schermo digitale bianco e nero
Lunghezza focale obiettivo	f=5,8 mm
Apertura diaframma	F2.8
Bilanciamento del bianco	Automatico
Controllo esposizione	Automatico
Porta USB	USB 2.0
Uscita TV	NTSC
Spegnimento automatico	Dopo 3 minuti di inattività
Requisiti di sistema operativo	Microsoft Windows 7, 2000, XP, VISTA
Lingua menu	Inglese

Domande frequenti - Sportcam DVR 75HD i-Joy

Cosa devo fare se la fotocamera non si avvia dopo aver inserito la batteria?

La batteria potrebbe essere scarica. Ricaricare la batteria al litio incorporata utilizzando il cavo USB.

Perché non riesco a scattare una foto o registrare un video premendo il pulsante di scatto?

La memoria potrebbe essere piena. Trasferisci i file su un computer o elimina alcuni file per liberare spazio sulla scheda TF.

Come posso evitare foto sfocate?

Tieni la fotocamera ferma con entrambe le mani o usa un treppiede per evitare vibrazioni durante lo scatto.

Perché le mie foto o video sono opachi?

Luce insufficiente. Assicurati che ci sia un'illuminazione adeguata o utilizza una fonte di luce aggiuntiva per migliorare la luminosità.

Cosa causa lo spegnimento automatico della fotocamera?

La fotocamera si spegne automaticamente dopo 3 minuti di inattività per risparmiare la batteria. Si spegne anche quando la batteria è scarica.

Come formattare la scheda di memoria?

In modalità di scatto, tieni premuto il tasto MODE per formattare la scheda TF. Oppure formattala su un computer usando FAT32.

Come posso collegare la fotocamera a una TV?

Inserisci il cavo TV (giallo per video, rosso/bianco per audio) nella porta TV della fotocamera. La fotocamera entrerà automaticamente in modalità di riproduzione.

Come eliminare i file dalla fotocamera?

Collega la fotocamera a una TV, entra in modalità di riproduzione, tieni premuto il tasto Shutter per entrare in modalità di eliminazione, quindi premi Shutter per confermare l'eliminazione o MODE per uscire.

Che tipo di scheda di memoria supporta questa fotocamera?

Supporta schede TF (MicroSD) da 4 GB a 32 GB, classe 4 o superiore. Si consiglia la classe 6 o 10 per una registrazione fluida.

Come trasferisco foto/video su un computer?

Collega la fotocamera a un computer tramite USB. La fotocamera appare come un disco portatile. I file sono archiviati in DCIM\100MEDIA. Copiali sul tuo disco rigido.

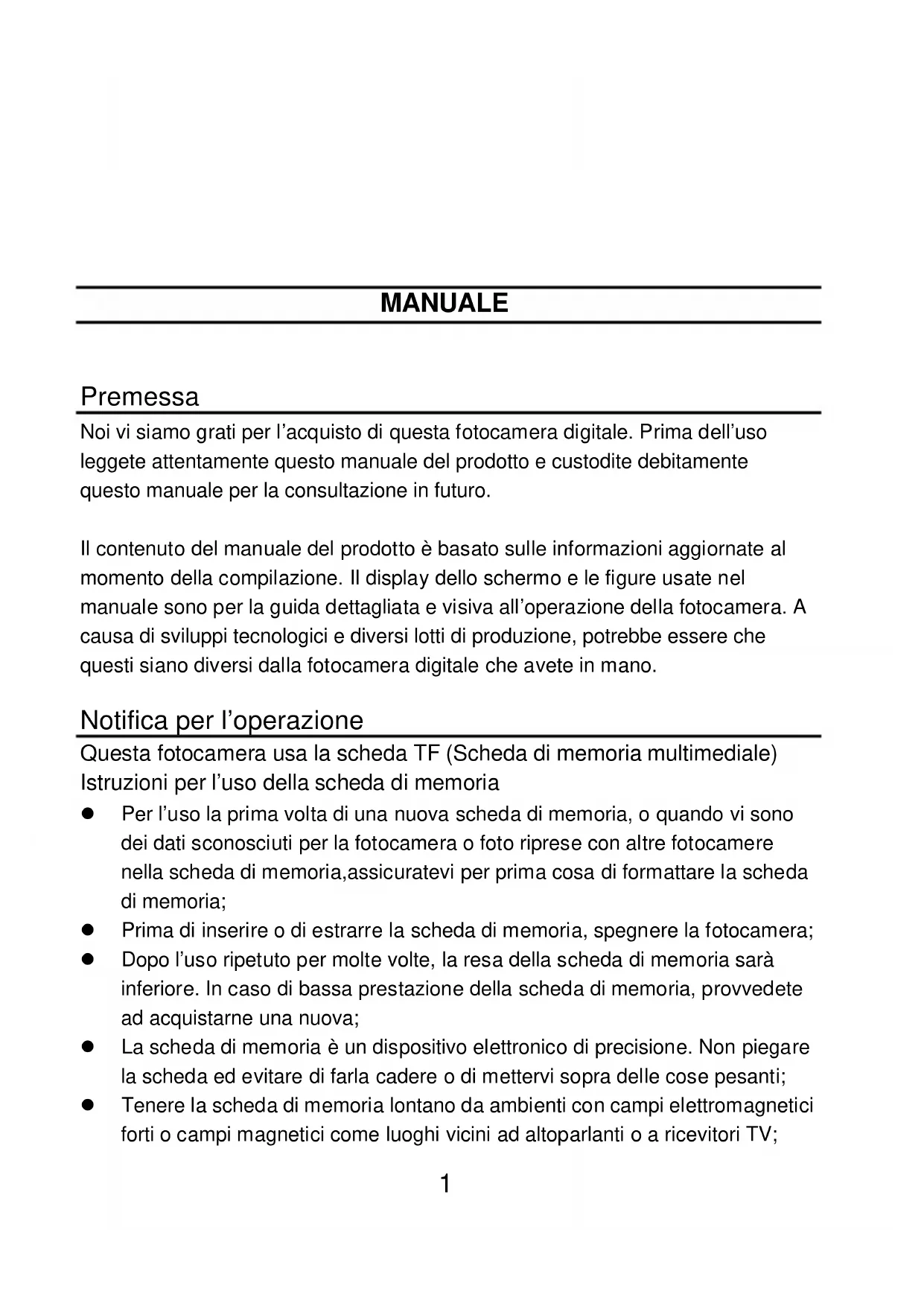

MANUALE UTENTE Sportcam DVR 75HD i-Joy

Noi vi siamo grati per l'acquisto di questa fotocamera digitale. Prima dell'uso leggete attendamente quello manuale del prodotto e custodite debitamente quello manuale per la consultlazione in futuro.

Il contentuto del manuale del prodotto è basato sulle informazioni aggiornate al momento della compilation. Il display dello schermo e le figure usate nel manuale sono per la guida dettagliata e visiva all'operazione della fotocamera. A causa di sviluppi technologici e diversi lotti di produzione, potrebbe essere che questi siano diversi alla fotocamera digitale che avete in mano.

Questa fotocamera usa la scheda TF (Scheda di memoria multimediale) Istruzioni per l'uso della scheda di memoria

• Per l'uso la primaolta di una nuova schedadi memoria, o quando vi sono dei dati sconosciuti per la fotocamera o fot riprese con altre fotocamere nella schedadi memoria, assicuratevi per prima casa di formattare la schedadi memoria;
• Prima di inseire o di estrarre la schedà di memoria, spegnere la fotocamera;
• Dopo l'uso ripetuto per molto volte, la resa della scheda di memoria sarea inferiore. In caso di bassa prestazione della scheda di memoria, provvedete ad acquistarne una nuova;
• La scheda di memoria è un dispositivo elettronico di precisione. Noniegare la scheda ed evitare di farla cadere o di mettervi sopra delle cose pesanti;

• Tenere la schedà di memoria lontano da ambienti con campi elettromagnetici fortì o campi magnetici come luoghi vicini ad altoparlanti o a ricevitori TV;

• Tenere la性和 memoria lontano da ambienti con temperature eccessivamente alla o bassa;

• Tenere pulita la schedà di memoria ed evitare che venga a contatto di liquidi. In caso di contatto con dei liquidi, pulirla ed asciugarla con un pezzo di panno morbido;
• In caso di inattività, tenere la schedà di memoria in una graffiti di protezione;
• Notare che con l'uso prolongato la schedà di memoria diventa molto calda, è quello è normale;
• Non usare una schedà di memoria che è stata usata su altri videoregistratori digitali o fotocamere digitali. In caso di uso di una tale schedà di memoria, prima procedere a formattarla;
• É' proibito l'uso della schedà di memoria formattata con altri videoregistratori digitali o fotocamere digitali;

• Se capita alla schedà di memoria una delle cose seguenti, i dati registrati potrebbero venirne danneggiati:

• Uso scorretto della scheda di memoria;

• Spagnere o estrarre la Scheduled memoria durante la registrazione, l'eliminazione (formattatura) o lagettura;

• Si consiglia di fare il backup dei dati importanti su altri media come disco morbido, disco fisso o CD;

• Per garantire la qualità dell'imagine, è necessaria per la scheda TF una schedà come minimo di alta velocità di classe 4.

Manutenzione della fotocamera

• Usare un coperchio di protezione adatto per evitare che la lente o il display vengano graffiati;
• Prima della pulizia soffiare via la polvere e la sabbia alla superficie della lente, e poi pulire delicatamente la lente con un panno o una carta adatti per la pulizia dei dispositivi ottici. Se necessario, usare il detergente per le lenti. É assolutamente proibito di pulire la fotocamera con una soluzione organica;
• E assolutamente proibito di toccare la superficie della lente con le dita.

Requisiti del Sistema

Quando operare e usate questa fotocamera digitale, fate attenzione ai requisiti minimi del system per la fotocamera. Vi consigliamo caldamente di usare un computer migliorie per controllare la fotocamera per un effetto migliorie. I requisiti minimi per il system sono i seguenti:

Requisiti del Sistema
Sistema operativo	Microsoft Windows 7, 2000, XP, VISTA
CPU	Intel PIII667 o superiore o CPU con prestazione equivalente
Memoria interna	512 MB o superiore
Scheda audio, scheda grafica	Scheda audio e scheda grafica supporta DirectX8 o superiore
CD-ROM	Velocità 4X o superiore
Disco fisso	Spazio libero minimo 1 GB
Altro	Una interfaccia standard USB 1.1 o USB 2.0

Caratteristiche delle funzioni

Questa fotocamera è dotata di varie caratteristiche e funzioni:

• Videoregistrarodegitale;
• Fotocamera digitale (1.3 Mega pixel);
• Display digitale bianco e nero;
• Memorizzazione di massa (disco portabile)

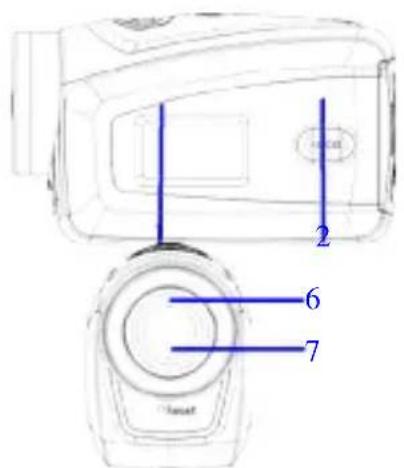

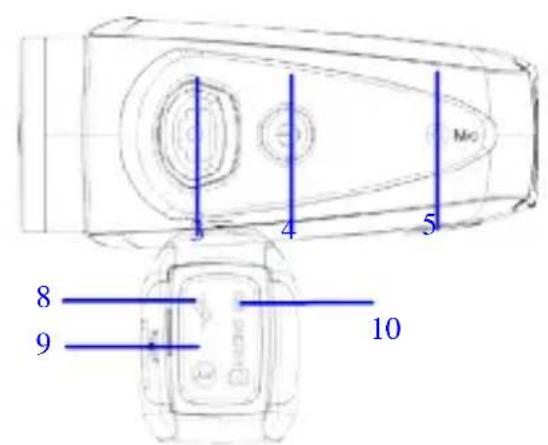

(1) Schermo digitale bianco e nero (2) Tasto MODALITA (3) Otturatore (4) Corrente (5) Microfono (6) Lente (7) Azzera (8) Porta USB (9) Porta TV (10) Slot scheda TF

Funzioni dei tasti e indicatori

Tasto / Indicatore	Funzione
Corrente	Corrente accesa/spenta (On/Off)
Otturatore	Modalità videoregistrazione, Registrazione/StopModalità Cattura, scatto di fotomodaliità Riproduzione; dopo il collegamento alla TV, premere brevamente per riproduire il video registrato; premere a lungo per accedere alla scorciatoia per eliminare; premere brevamente per confirmare l'eiminazione del file.
Tasto/MODALITÀ	Switchover delle modalità registrazione video e cattura in circolo e cambiamento della dimensione della fotonella modalità cattura premere a lungo il tasto MODALITÀper formattare la scheda TF;Modalità Riproduzione: dopo il collegamento alla TV, vienusato per averre la foto successiva o precedente, o per lasciare la modalità eliminata.

Come iniziare l'operazione

Batteria

Questa fotocamera usa la batteria ricaricabile al litio da 3.7V originale incorpORA.
E proibito smontare la batteria.

Installazione della scheda di memoria

Seguendo le istruzioni sullo slot della sched, inseire la sched di memoria TF nelle slot della sched con le punte di metallo rivolte verso l'internalo.

Per estrarre la scheda di memoria premere la scheda TF in giù e tirarla fuori.

Attenzione:

• Prima diambiare la schedà di memoria staccare la correntedi alimentazione della fotocamera.
• Nell'inserire la sched a tenere la direzione corretta. Spingere dentro la sched a con delicatezza onde evitare che la sched a o le aprti della fotocamera vengano danneggiate. Nel caso non si riesca ad inserirla, controllare se si trova nella direzione corretta d'insertimento.
• Prima del primo uso, formattare la scheda di memoria se si usa una scheda che era stata usata su altre fotocamere.

Accensione

Per accendere la fotocamera premere e tenere premuto per 2 secondi il tasto della corrente e poi lasciarlo andare.

Switchover della modalità

Dopo l'accensione, la fotocamera entra nella modalità predefinita di registrazione video nella dimensione predefinita Bassa. Nella modalità registrazione video a dimensione Bassa,*cliccare il tasto MODALITA' per cancellare la dimensione in ALTA; nella modalità registrazione video a dimensione ALTA, cliccare il tasto MODALITA' per accedere alla modalità cattura a dimensione Bassa, e in cattura a dimensione Bassa, cliccare il tasto MODALITA' per ritornare alla registrazione video a dimensione Bassa.

Attenzione:

• Modalità registrazione video: Bassa indica VGA (640x480) 60 fotogrammi, Alta indica HD (1280x720) 30 fotogrammi.
• Modalità cattura: Bassa indica 1.3M (1280x960), Alta indica 3.1M (2048x1536)

Registrazione video

Nella modalità Registrazione videociescare il tasto Otturatore per avviare la registrazione del video e cliccare di nuovo per fermare la registrazione.

Cattura

Nella modalità cattura, premere il tasto Otturatore per scattare delle foto.

Output TV

Quando è richiesto l'output di fotto e audio alla fotocamera alla TV, inseire il capo comune del cavo TV nella porta TV della fotocamera. La porta gialla è per l'input del video e la porta rossa/bianca è per l'audio.

Riproduzione

Dopo aver fatto il collegamento alla TV, la fotocamera entra nella modalità riproduzione. Nella modalità riproduzione premere il tasting MODALITA' per selezionare le foto o i video registrati.

Dopo aver selezionato i file di video registrati, premere il tasto Otturatore per riproduire i file. Durante la riproduzione dei video registrati, premere il tasto Otturatore per fermare la riproduzione.

Nella modalità riproduzione, premere a lungo il tasting oitturatore per accedere alla scoriatoia di eliminazione, premere il tasting Otturatore per confirmare l'eliminazione e premere il tasting MODALITA' per uscire dall'eliminazione.

Spegnimento

Nella modalità acceso, premere a lungo il tasting Corrente per spegnere la fotocamera.

Collegamento al computer

Prima accendere la fotocamera, e poi collegare la fotocamera con il cavo USB attaccato alla porta USB del computer. Dopo averla collegata al computer, la fotocamera entra automaticamente nella modalità disco portatile.

Operazione Avanzata

Modalità Registrazione video, cattura

Dopo l'accensione la fotocamera entra automaticamente nella modalità di registrazione video. Nella modalità di registrazione video a una dimensione Bassa,cliccare il tassto MODALITA' per cancellare la dimensione in Alta; nella modalità registrazione video a dimensione ALTA, cliccare il tassto MODALITA' per accederere alla modalità cattura a dimensione ALTA, cliccare il tassto MODALITA' per entrare nella modalità cattura a dimensione Bassa, e nalle modalità cattura a dimensione Bassacliccare il tassto MODALITA' per tornare alla modalità registrazione video a dimensione Bassa.

Nella modalità registrazione video, premere il tasting Otturatore per avviare la registrazione e premere di nuovo per fermare la registrazione, premere il tasting MODALITA' per cancellare nella dimensione Bassa. Nella modalità cattura, premere il tasting Otturatore per avviare la ripresa, e premere il tasting MODALITA' per cancellare nella dimensione Bassa.

Nella modalità registrazione video, le informazioni vengonoamente sullo schermo come segue:

N.	Icona	Descrizione
1	RegistrazioneVideo ALTA	Indica alla risoluzione nella modalità attuale di registrazione video
2	Icona di registrazione Video	Indica che attualmente si trova nella modalità registrazione video (L'icona lampeggiante significata che la registrazione video è in corso)
3	Livello Batteria	Indica il livello della batteria
4	Scheda TF	Indica che una scheda di memoria è disponibile
5	RegistrazioneBassa	Indica la Bassa risoluzione nell'attuale modalità registrazione video
6	Tempo rimanente per la registrazione	Indica il tempo rimanente nella Scheda TF per la registrazione del video
7	Modalità cattura	Indica che attualmente si trov a nella modalità cattura
8	Cattura Alta	Indica alla risoluzione nella modalità attuale di cattura
9	Foto da catturare	Indica la quantità di fotto da catturare nella memoria interna attuale
10	Cattura Bassa	Indica bassa risoluzione nella modalità attuale di cattura

Attenzione:

• A causa dei limiti di caratteriamente sullo schermo, il tempo di registrazione video si può essere in unità minime di minuti;

Per es. 0: 02 indica 2 minuti. Durante la registrazione, 0: 01 indica un video registrato per 1 minuto.

Modalità riproduzione

Dopo l'accensione e il collegamento alla TV, la fotocamera entra nella modalità riproduzione. Nella modalità riproduzione, premere il tasting MODALITA' per selezionare le foto e i video registrati. Dopere aver selezionato un file di video, premere il tasting Otturatore per riproduporto. Durante la riproduzione premere il tasting

Otturatore per fermare la riproduzione.

Nella modalità riproduzione, premere a lungo il tasto Otturatore per accedere alla modalità eliminazione file. Nella modalità eliminazione file premere il tasto

Otturatore per confirmare l'eliminazione e premere il tasting MODALITA' per uscire dall'eliminazione.

Nella modalità riproduzione, le informazioni vengono sovrare sullo schermo come segue:

N.	Icona	Descrizione
1	Modalità riproduzione	Indica la modalità riproduzione
2	Quantità dei File	Indica che ci sono in totale 31 file e che attualmente si sta sfogliando il file 19.
3	Scheda TF	Indica che è disponibile una scheda di memoria
4	Icona per la registrazione dei video	Indica che il file attuale è un file di registrazione video.

Eliminazione dei File

Dopo aver fatto il collegamento alla TV, la fotocamera entra nella modalità riproduzione. Nella modalità riproduzione, premere a lungo il tasting Oturatore per entrare nella modalità eliminazione file, premere il tasting Otturatore per confirmare l'eliminazione e premere il tasting MODALITA' per lasciare l'eliminazione.

DeleteThisfile？

Enter

Back

Collegamento al computer per scaricare Foto/video

Dopo aver fatto il collegamento al computer, la fotocamera entra nella modalità disco portatile. Nella finestra di "Il Mio computer", ci sarebbe aggiunto un disco portatile. Le Foto o video vengono memorizzati nel catalogo di "DCIM\100MEDIA" nel disco portatile. Potete accedere a quello catalogo per copiare i file nel disco fisso del computer.

Attenzione: Durante lo scaricamento dei file non staccare l'USB. Inserimento o stacco del collegamento USB è proibito onde evitare la perdita dei dati.

Specifications

Sensore imagine	Sensore imagine CMOS 1.30Mega pixel
Risoluzione imagine	Bassa 1M(1280x1024), Alta 3M(2048 x 1536)
Memoria	Scheda TF esterna (da 4GB a 32GB class 4 o superiore)
Formato del File	JPEG, AVI
Risoluzione Video	Alta HD 1280X720, Bassa VGA 640×480
Bilanciamento del bianco	Automatico
Controllo compensazione esposizione	Automatico
Porta USB USB2.0
Output TV	PAL
Display Display digitale bianco	e nero
Alimentazione	Batteria ricaricabile al litio 3.7V incorpora tate di 1.2 mm diameter elettriche in 1.2 mm diameter (1.2 mm diameter)
Lingua del menu	inglese
Lunghezza focale	f=5.8mm
Apertura diaframma F2.8
Spegnimento automatico	3 minuti
Requisiti per ilsystema operativo	Microsoft Windows 7, 2000,XP,VISTA
Dimensioni	48.5 x 23.5 x 33 mm

Attenzione: Le specificazioni del design del prodotto si basano sulle informazioni aggiornate a quando il manuale del prodotto è stato compilation. Le specificazioni sono soggette a modificheenza preavviso.

FAQ

Dopo aver insertito la batteria, la fotocamera non si accende	Batteria bassa. è necessario ricaricare la batteria.
Premendo il tasting Otturatore non si riesce a scattare le foto o a registrar e video	La memoria è satura. Memorizzare i file realizzati in altre memorie.
Foto sfocata	Mano tremante dello scattare la foto. Tenere ferma la fotocamera con due mani oppure fissare la fotocamera in modo stabile con l'ausilio di un treppiede per impedire che la fotocamera si muova durante lo scatto.
Foto o video opaco	Luce non sufficiente. Scattare le foto con luce sufficiente o usare una lampada per augmentare la luminosità.
Spegnimento automatico della fotocamera	Batteria bassa. Ricaricare la batteria.
	Per risparmiare currente, la fotocamera si spegne automaticamente se non viene eseguita某一 sua operazione per più di 3 minuti.

Condizioni di garanzia

1. Per usufruire della garanzia, tutti i prodotti devono essere spediti a IJOY perfettamente imballati e preferibilmente nella loro confezione originale, con tutti gli accessori, il manuale d'uso, e i driver contenuti originariamente nella confezione. In caso contrario, IJOY non si ritterra responsable per eventuali danni durante il trasporto.
2. Per usfu rire della garanzia, sare necessario ave una copia della prova di acquisto, preferbilmente assieme ad una copia della fattura originale.
3. Si provvedera alla riparazione dei prodotti in base al problema comunicato dal cliente; sare quindi fondamentale che il cliente indichi in maniera chiara e più specifica possibile qual'è problema,osi da poterlo risolverre in modo corretto.Nel caso in cui non sua rilevato alcun problema nel prodotto, potranno essere addebitati iosti di verifica e trasporto.
4. Il cliente dovrá conservare una copia di sicurezza dei dati, dal momento che durante ilprocesso di riparazione è possibile che questi vengano persi o cancellati. In agli caso, IJOY non sare responsabile per la perdita dei dati contenuti del disco rigido, come di agli altriaccessorio non originale, quali batterie, schede di memoria, CD, DVD e quant'altro.
5. Nel caso in cui non sia possibile riparare il prodotto, quello potr'essere sostituito con un altrosimile o di caratteristiche superiori, tenendo conto dello stato in cui sare ricevuto il prodotto in quanto a segni di utilizzo e graffiti. In agli caso, sare verificato il corretto funzionamento del prodotto da restituire al cliente.
6. La garanzia coprirà solo gli errorsi causati da difetti di fabbricazione, e non coprirà quando datti causati dall'uso improprio, alterazioni o dati causati da incidenti di qualsiastà natura o dal cliente stesso. La garanzia non copre: gli accessori e i pezzi esposti alla normale usura del tempo. La garanzia non avrà validità se il prodotto è usato per scopi diversi da quelli per cui è stato realizzato.
7. Nel caso di un TFT, esiste il cosiddetto pixel morti e punti luminosi (dovuto alla complessità delprocesso di fabbricazione); in queste casi, esiste un limite massimo consentito alla legge(ISO13406/02) entro il quale il prodotto non viene considerato difettoso.
8. Gli alimentatori o caricatori e le batterie avranno una garanzia limitata di 6 mesi, se utilizzati secondo le condizioni operative stabilite per un uso corretto e se non soggetti a variazioni di tensione.
9. Affinché la garanzia sua valide é necessario che il dispositivo disponga di un numero serialle leggibile, che il sigillo di garanzia sua in perfetto stato e non sua stato manipolato, e che tutti i componenti del dispositivo abbiano i sigilli originali.
10. Il periodo di garanzia ha validità a partir del momento del primo acquisito del prodotto. La riparazione o la sostuzione del prodotto non comporzano l'estensione del periodo di garanzia.
11. Nel caso in cui il prodotto non si è coperto da garanzia, verrà stabilito un compensò che dovrá essere APPROVATO dal cliente. Nel caso in cui il compensò non verrà APPROVATO dal cliente, questi dovrá pagare le spese di trasporto, manipolazione e verifica del prodotto.
12. Una volta informato il cliente dell'avvenuta riparazione del prodotto, quosti avr a dispiizione 10 giorni lavorativi per ritirare il prodotto. Dopo quello periodo, potra essere addebitato il costingi giornaliero del deposito in base alle dimensioni del prodotto stesso.
