| Produkttyp | Camcorder |
| Marke | i-Joy |
| Modell | Sportcam DVR 75HD |
| Abmessungen | 58.3 mm × 32.51 mm × 23.84 mm |
| Stromversorgung | Eingebauter 3.7V wiederaufladbarer Lithium-Akku |
| Bildsensor | 1.3 Megapixel CMOS |
| Bildauflösung | Niedrig: 1M (1280x1024), Hoch: 3M (2048x1536) |
| Videoauflösung | Hoch: HD 1280x720 (30fps), Niedrig: VGA 640x480 (60fps) |
| Speicher | Externe TF-Karte (4GB bis 32GB, Klasse 4 oder höher) |
| Dateiformat | JPEG (Foto), AVI (Video) |
| Display | Schwarz-Weiß-Digitalbildschirm |
| Objektivbrennweite | f=5.8mm |
| Blendenöffnung | F2.8 |
| Weißabgleich | Automatisch |
| Belichtungssteuerung | Automatisch |
| USB-Anschluss | USB 2.0 |
| TV-Ausgang | NTSC |
| Automatische Abschaltung | Nach 3 Minuten Inaktivität |
| Betriebssystemanforderungen | Microsoft Windows 7, 2000, XP, VISTA |
| Menüsprache | Englisch |
Häufig gestellte Fragen - Sportcam DVR 75HD i-Joy
Benutzerfragen zu Sportcam DVR 75HD i-Joy
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Camcorder kostenlos im PDF-Format! Finden Sie Ihr Handbuch Sportcam DVR 75HD - i-Joy und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Sportcam DVR 75HD von der Marke i-Joy.

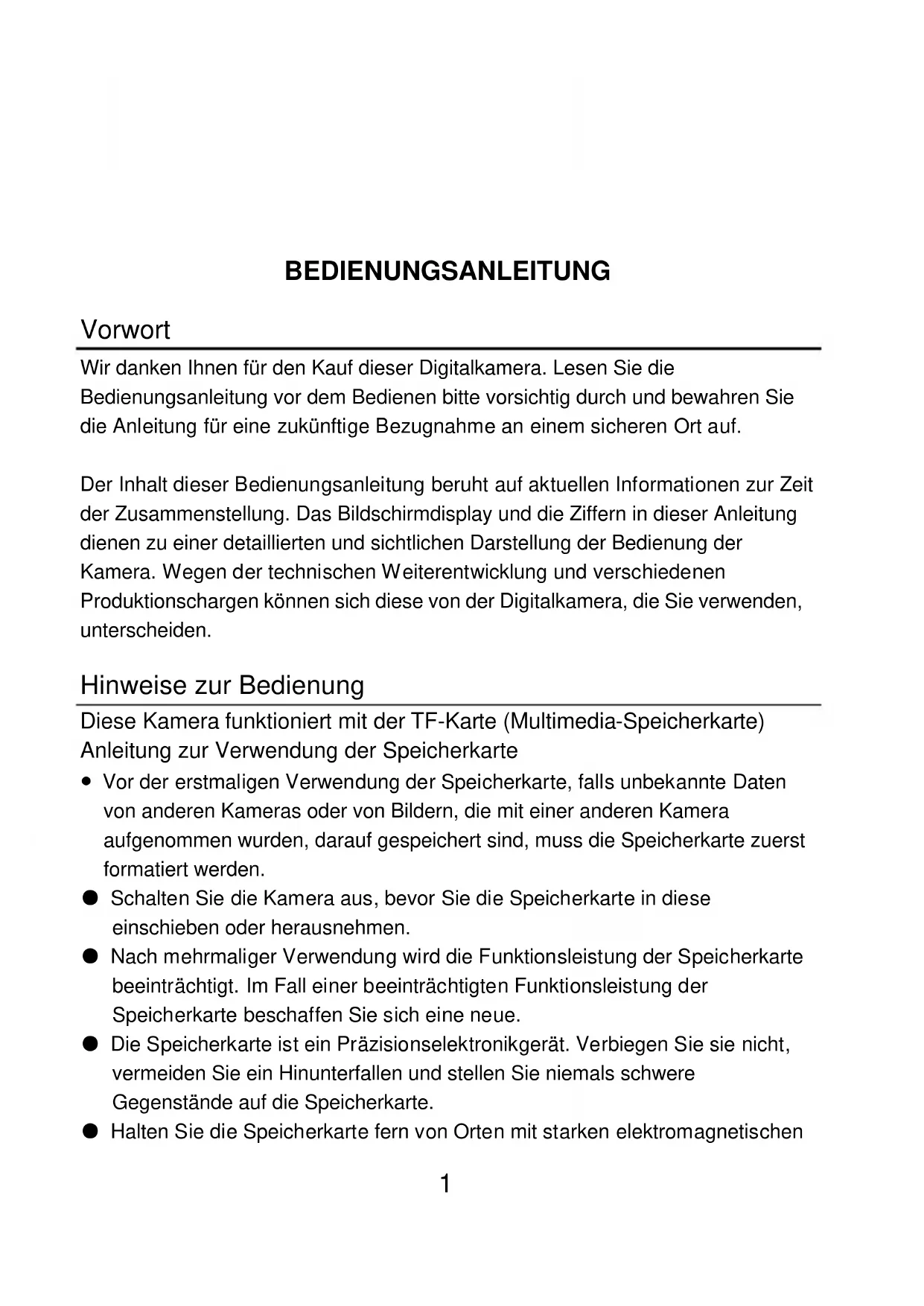

BEDIENUNGSANLEITUNG Sportcam DVR 75HD i-Joy
BEDIENUNGSCANLEITUNG
Vorwort
Wir danken Ohnen für den Kauf dieser Digitalkamera. Lesen Sie die Bedienungsanleitung vor dem Bedierenitte vorsichtig durch und bewahren Sie die Anleitung fur eine zukunftige Bezugnahme an einem sicheren Ort auf.
Der Inhalt dieser Bedienungsanleitung beruht auf aktuellen Informationen zur Zeit der Zusammenstellung. Das Bildschirmdisplay und die Ziffern in dieser Anleitung dienen zu einer detailierten und sightlichen Darstellung der Bedienung der Kamera. Wegen der technischen Weiterentwicklung und verschiedene Produktionschargen können sich diese von der Digitalkamera, die Sie verwenden, untersichern.
Hinweise zur Bedienung
These Kamera Funktioniert mit der TF-Karte (Multimedia-Speicherkarte) Anleitung zur Verwendung der Speicherkarte
- Vor der erstmaligen Verwendung der Speicherkarte, falls unbekannte Daten von anderen Kamas oder von Bildern, die mit einer anderen Kamera aufgenommen wurden, darauf gespeichert sind, muss die Speicherkarte zuerst formatiert werden.
- Schalten Sie die Kamera aus, bevor Sie die Speicherkarte in diese einschieben oder hersausnahmen.
- Nach mehrmaliger Verwendung wird die Funktionsteleitung der Speicherkarte beeinträchtigt. Im Fall einer beeinträchtigten Funktionsteleitung der Speicherkarte beschaffen Sie sich eine neue.
Die Speicherkarte ist ein Prazisionselektronikgerät. Verbiegen Sie sie nicht, vermeiden Sie ein Hinunterfallen und stellen Sie niemals schwere Gegenstände auf die Speicherkarte. - Halten Sie die Speicherkarte fern von Orten mit starken elektromagnetischen
Feldern, z.B. in unmittelbarer Höhe von Laufsprechern oder TV-Empfängern.
- Halten Sie die Speicherkarte fern von Orten mit extrem hohen oder niedrigen Temperaturen.
- Halten Sie die Speicherkarte sauber und schützen Sie sie vor Flüssigkeiten. Falls sie mit einer Flüssigkeit in Berührung gekommen ist, wischen Sie sie sauber und trocknen sie mit einem weichen Lappen.
- Bei Nichtgebrauch bewahren Sie die Speicherkarte in deren Schutzhülle auf.
- Beachten Sieitte, dass die Speicherkarte bei längerem Gebrauch heiss anlaufen kann. Dies ist normal.
Die Speicherkartearf in keinem Fall verwendet werden, falls diese in anderen Digitalvideorekorder oder Digitalkameras benutzt wurde. Vor der Verwendung der Speicherkarte muss diese zuerst formatiert werden. -
Keine Speicherkarte verwenden, die für andere Digitalvideorekorder oder Digitalkameras formatiert wurde.
Die aufgezeichneten Daten können unter einigen der folgenden Umstande zerstört werden: -
Unsachgemäß Verwendung der Speicherkarte;
-
Ausschalten oder Entfernen der Speicherkarte während dem Aufzeichnen, Löschen (formatieren) oder Lesen;
-
Es wird empfohlen, Reservekopien der wichtigen Daten oder anderer Medien, z.B. Softdiskette, Festplatte oder CD, anzufertigen.
- Für die Beste Bildqualität verwenden Sie eine Hochgeschwindigkeits-TF-Karte mindestens der Klasse 4.
Die Kamera warten
- Schützen Sie das Objektiv und das Display mit der Schutzhülle, um Kratzer zu vermeiden.
- Pusten Sie Staub und Sand von der Oberfläche des Objektivs, bevor Sie these sauberwischen. Danach das Objektiv vorsichtig mit einem Lappen oder einem Seidenpapier, das zum Sauberwischen von optischen Geräten gedacht ist, sauber wischen. Verwenden Sie ein Reinigungsmittel für Objektive, falls notwendig. Die Kameraarf in keinem Fall mit organischen Reinigungsmitteln saubergewischt werden.
Die Oberfläche des Objektivs darf in keinem Fall mit dem Finger berührt werden.
Systemvoraussetzungen
Bei der Bedienung und Verwendung dieser Digitalkamera beachten Sie die minimalen Systemvoraussetzungen für die Kamera. Es wird nachdrücklich empfohlen, zum Bedieren der Kamera für einen besseren Effekt einen Computer mit einer besseren Leistung zu benutzen. Die minimalen Systemvoraussetzungen sind unter gegeben:
| Systemvoraussetzungen | |
| Betriebssystem | Microsoft Windows 7, 2000, XP, VISTA |
| CPU | Intel PIII667 oder höher, oder CPU mit gleichwertiger Leistung |
| Internet Speicher | 512 MB oder höher |
| Soundkarte, Grafikkarte | Soundkarte oder Grafikkarte, die DirectX8 oder höher Unterstützung |
| CD-ROM | 4X-Geschwindigkeit oder höher |
| Festplatte | Freier Speicherplatz von mindestens 1 GB |
| Sonstige | Ein Standard-USB 1.1 oder USB 2.0-Schnittstelle(n) |
Merkmale und Funktionen
These Kamera verfügt über entsprechliche Merkmale und Funktionen:
Digitalvideorekorder;
- Digitalkamera (1,3 Megapixel);
Schwarzweiss-Digitaldisplay;
Massenspeicher (tragbare Diskette)

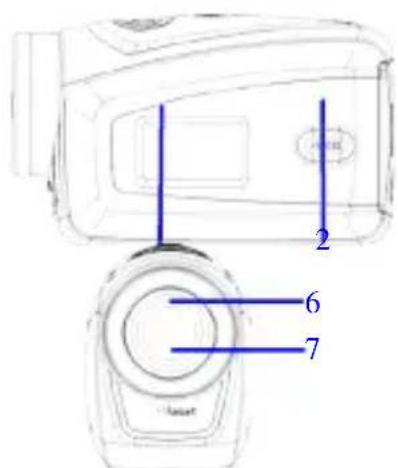

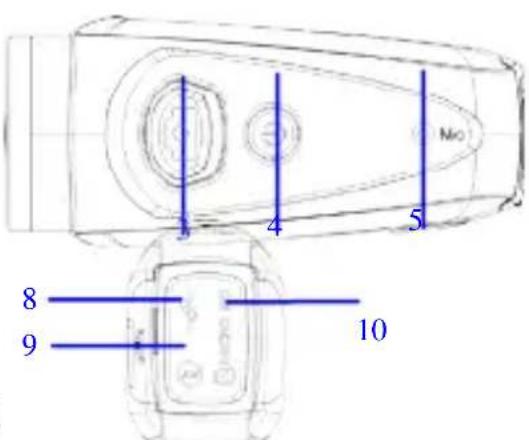

Erscheinung
3
Tastenfunktionen und Anzeiger
| Taste / Anzeiger Funktion | |
| Ein/Aus (Power) Ein-/Ausschalten | |
| Verschluss | Videoaufzeichungsmodus, Aufzeichnen/Stopp Foto-Aufnahmemodus, Bildaufnahme Wiedergabemodus; nach dem Anschreiben an den TV kurz auf die Verschlußtaste drücken, um das aufgezeichnete Video abzuspielen; lange auf die Verschlußtaste drücken, um die Verknüpfung zum Löschen zu aktivieren; kurz auf die Verschlußtaste drücken, um das Löschen der Datei zu bestätigten. |
| MODE-Taste (Modus) | Umschalten zwischen der Videoaufzeichnung und dem Foto-Aufnahmemodus im Kreis und Abändern der Bildgroße; Im Foto-Aufnahmemodus lange auf die MODE-Taste (Modus) drücken, um die TF-Karte zu formatieren; Wiedergabemodus: nach dem Anschreiben an den TV auf diese Tastes drücken, um zum nachsten oder vorherigen Foto zu gelangen oder um den Löschemodus zu deaktivieren. |
Inbetriebnahme
Batterie
These Kamera wird mit der mitgelieferten, eingebauten und wiederaufladbaren 3,7V-Lithium-Batterie betrieben.
Niemals versuchen, die Batterie auseinanderzunehmen.
Einschieben der Speicherkarte
Die Anleitung besteht dem Kartenslot befolgen, d.h. schieben Sie die TF-Speicherkarte in den Kartenslot. Die Metallstifte müssen damit nach innen gerichtet sein.
Zum Herausnehmen der Speicherkarte drücken Sie die TF-Karte nach unten undnehmen sie hersaus.
Zu beachten:
- Die Stromzufahr zur Kamera vor dem Auswechseln der Speicherkarte unterbrechen.
- Schieben Sie die Karte in der korrekten Richtung ein. Schieben Sie die Karte vorsichtig ein, um ein Löschen der Karte oder Beschädigten der Kamerateile zu vermeiden. Falls sich die Karte nicht einschieben laßt, stellen Sie sicher, dass die Karte in der korrekten Richtung eingeschoben wird.
- Die Karte muss vor der erstmaligen Verwendung mit einer Karte, die in anderen Kameras verwendet wurde, formatiert werden.
Einschalten
Zum Einsatz der Kamera 2 Sekunden auf die Netztaste (Power) drücken und danach loslassen.
Umschalten zwischen den Modi
Nach dem Einsatz wird der Standardmodus der Kamera für die Videoaufzeichnung mit einer Standardgroße Loaktiviert. Im Videoaufzeichnungsmodus in der Lo-GröBe drücken Sie auf die MODE-Taste (Modus), um die Groß auf Hi umzuschalten. Im Videoaufzeichnungsmodus in der Hi-GröBe drücken Sie auf die MODE-Taste (Modus), um den Foto-Aufnahmemodus in der Lo-GröBe zu aktivieren. Im Foto-Aufnahmemodus in der Lo-GröBe drücken Sie auf die MODE-Taste (Modus), um zum Videoaufzeichnungsmodus in der Lo-GröBe zurückzukehren.
Zu beachten:
- Videoaufzeichungsmodus: Lo bedeutet VGA (640x480) 60 Einzelbilder, Hi bedeutet HD (1280x720) 30 Einzelbilder
- Foto-Aufnahmemodus: Lo bedeutet 1,3M (1280x960), Hi bedeutet 3,1M (2048x1536)
Videoaufzeichnung
Im Videoaufzeichnungsmodus auf die Verschlußtaste drücken, um mit der
Videoaufzeichnung zu beginnen. Zum Abbrechen der Videoaufzeichnung erneut auf die Verschlußtaste drücken.
Aufnahme
Im Foto-Aufnahmemodus für die Aufnahme der Bilder auf die Verschlußtaste drücken.
TV-Ausgang
Zum Ausgeben des Bildes und Audios von der Kamera zum TV schlieben Sie das Ende des TV-Kabels an den TV-Port der Kamera an. Der gelbe Port dient zur Videoeingabe und der rote/weiße Port zur Audioausgabe.
Wiedergabe
Nach dem Anschlieben an den TV wird der Wiedergabemodus der Kamera aktiviert. Im Wiedergabemodus drücken Sie auf die MODE-Taste (Modus), um ein Foto oder aufgezeichnetes Video anzuwahlen.
Nach dem Auswahlen der Datei mit dem aufgezeichneten Video drücken Sie auf die Verschlußtaste, um die Datei abzuspielen. Zum Abbrechen des Abspielens drücken Sie beim Abspielen des aufgezeichneten Videos auf die Verschlußtaste. Im Wiedergabemodus drücken Sie lange auf die Verschlußtaste, um die Aufforderung zum Löschen der Verknüpfung zu aktivieren. Zum Bestätigen des Löschems auf die Verschlußtaste und zum Abbrechen des Löschnorgangs auf die MODE-Taste (Modus) drücken.
Ausschalten
Im eingeschalteten Modus lange auf die Netztaste (Power) drücken, um die Kamera auszuschalten.
An den Computer anschließen
Die Kamera zuerst einschalten und danach die Kamera mit dem angeschlossenen USB-Kabel an den USB-Port des Computers anschlossen. Nach dem Anschlieben an den Computer wird der Modus der tragbaren Diskette der Kamera automatisch aktiviert.
Bedienung
Videoaufzeichnung, Foto-Aufnahmemodus
Nach dem Einschalten wird der Videoaufzeichungsmodus der Kamera automatisch aktiviert. Über die Mode-Taste können Sie den Aufnahme-Modus ändern, in folgender Reihenfolge:
LO Videoaufzeichungsmodus (voreingestellt nach dem Einsatz)
HI Videoaufzeichnungsmodus
LO Foto-Aufnahmemodus
HI Foto-Aufnahmemodus

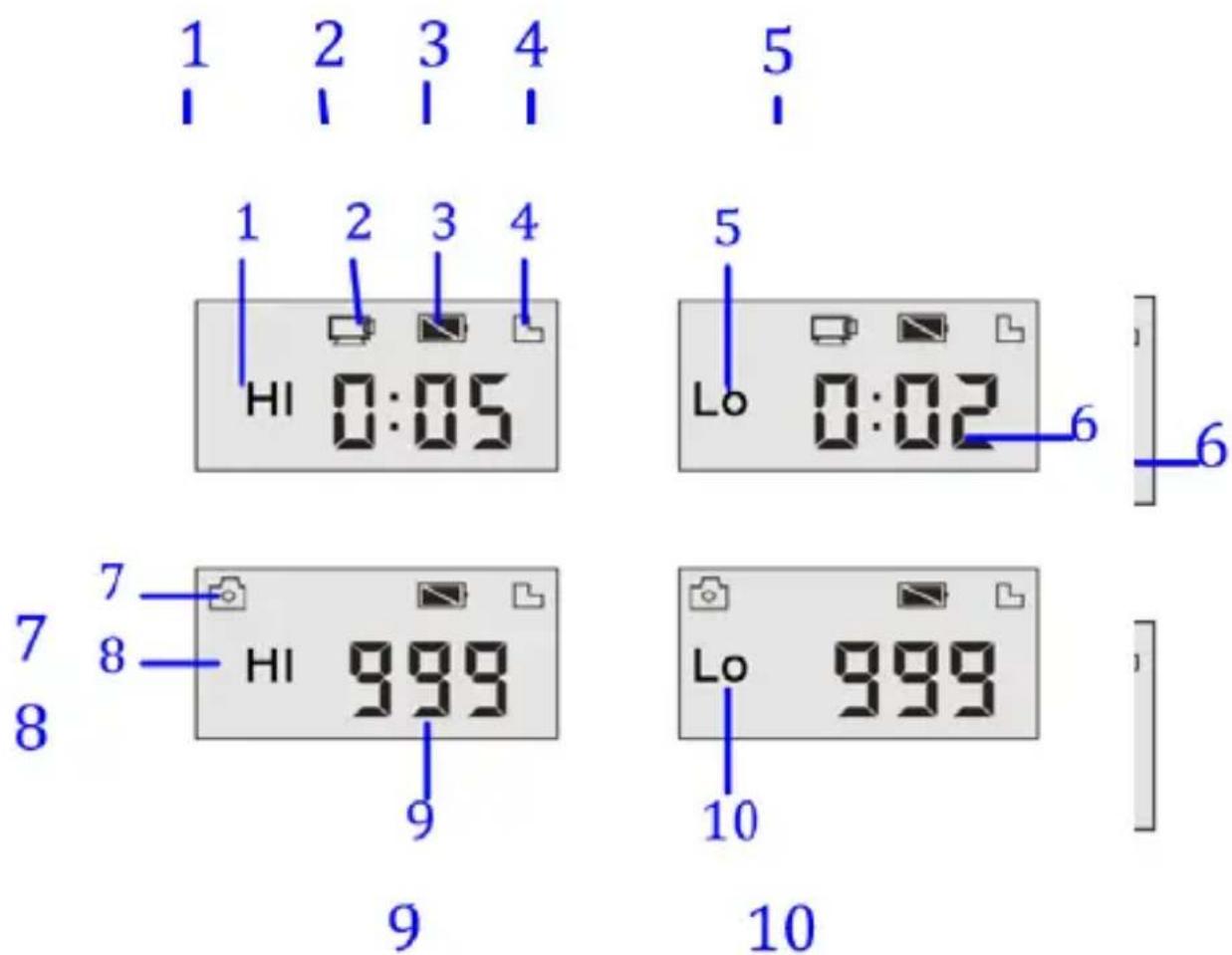

Um Aufnahmen in den entsprechenden Modus zu machen oder zu beenden, drücken Sie die Auslöser-Taste.
| NO Symbol Erklärung | |
| 1 Videoaufzeichnung HI | Zeigt eine hohe Auflösung im aktuellen Videoaufzeichnungsmodus an. |
| 2 Video- aufzeichnungssymbol | Zeigt den gegenwörtig aktivierten Videoaufzeichnungsmodus an (ein blinkendes Symbol weist auf eine Videoaufzeichnung). |
| 3 Batterieladung Zeigt die Batterieladung an. | |
| 4 TF-Karte Zeigt eine verfügbar Speicherkarte an. | |
| 5 Aufzeichnung Lo | Zeigt eine niedrige Auflösung im gegenüber Videoaufzeichnungsmodus an. |
| 6 Übrige Zeitdauer für die Aufzeichnung | Zeigt die noch übrige Zeit der TF-Karte für die Videoaufzeichnung an. |
| 7 Foto-Aufnahmemodus | Zeigt den gegenüber aktivierten Foto-Aufnahmemodus an. |
| 8 Aufnahme HI | Zeigt eine hohe Auflösung im gegenüber Foto-Aufnahmemodus an. |
| 9 Aufzunehmendes Foto | Zeigt die Menge der im gegenüber internen Speicher aufzunehmenden Fotos an. |
| 10 Aufnahme Lo | Zeigt eine niedrige Auflösung im gegenüber Foto-Aufnahmemodus an. |
Zu beachten:
- Wegen der begrenzten Anzahl der auf dem Bildschirm angezeigten Ziffern wird die Aufzeichnungsdauer des Videos in der minimalen Einheit in Minuten angezeigt; z.B. 0:02 beweutet 2 Minuten. Während dem Aufzeichnen beweutet 0:01, dass das Video 1 Minute aufgezeichnet wurde.
Wiedergabemodus
Nach dem Einsatz und Anschließlich an einen TV wird der Wiedergabemodus der Kamera aktiviert. Im Wiedergabemodus drücken Sie auf die MODE-Taste (Modus), um ein Foto und aufgezeichnetes Video anzuwahlen. Nach dem Anwahlen der Videodatei auf die Verschlußtaste drücken, um diese Daten abzuspielen. Zum Abbrechen des Abspielens auf die Verschlußtaste drucken.
Im Wiedergabemodus Lange auf die Verschlußtaste drücken, um den Modus zum Löschen der Datei zu aktivieren. In this Modus zum Bestätigen des Löschems auf die Verschlußtaste und zum Abbrechen des Löschnorgangs auf die MODE-Taste (Modus) drücken.
Im Wiedergabemodus erscheint die Informationen wie unter gezeigt auf dem Bildschirm:
| No | Symbol | Erklärung |
| 1 | Wiedergabemodus | Zeigt den Wiedergabemodus an. |
| 2 | Menge der Dateien | Zeigt an, dass insgesamt 31 Dateien vorhanden sind, wobei die 19. Datie gegenüber durchsucht wird. |
| 3 | TF-Karte Zeigt eine verfügbare Speicherkarte an. | |
| 4 | Symbol der Video-aufzeichnung | Zeigt an, dass die wegenwärte Datie eine Videoaufzeichnungsdatei ist. |
Datei loschen
Nach dem Anschreiben an den TV wird der Wiedergabemodus der Kamera aktiviert. Im Wiedergabemodus drücken Sie lange auf die Verschlußtaste, um den Modus zum Löschen der Datei zu aktivieren. Zum Bestätigen des Löschems auf die Verschlußtaste und zum Abbrechen des Löschvorgangs auf die MODE-Taste (Modus) drucken.
DeleteThisfile？
Enter
Back
Anschließlich an den Computer, um das Foto/Video herunterzuladen
Nach dem Anschlieben an den Computer wird der Modus des tragbaren
Laufwerks der Kamera aktiviert. Im "Arbeitsplatz"-Fenster erscheint zusammen ein tragbares Laufwerk. Die Fotos oder das Video wird unter dem
"DCIM\100MEDIA"-Katalog auf dem tragbaren Laufwerk gespeichert. Zum
Kopieren der Dateien auf die Festplatte in Ihr Computer gehen Sie zu dieser Katalog.
Zu beachten: Beim Herunterladen der Dateiarf das USB nicht abgetrennt werden. Um einen Verlust von Datei zu vermeiden darf der USB-Anschluss nicht angeschlossen oder abgetrennt werden.
Spezifikationen
| Bildsensor | 1,3 Megapixel CMOS-Bildsensor |
| Bildaufösung | Lo 1M (1280x1024), HI 3M (2048 x 1536) |
| Speicher | Externale TF-Karte (4GB bis 32GB der Klasse 4 oder higher) |
| Dateienformat | JPEG, AVI |
| Videoauflösung | Hi HD 1280X720, Lo VGA 640×480 |
| Weißabgleich | Automatisch |
| Steuerung des Belichtungsausgleichs | Automatisch |
| USB-Port | USB2.0 |
| TV-Ausgang | PAL |
| Display | Schwarz-Weiss-Display |
| Stromzufahr | Eingebaute wiederaufladbarer 3,7V Li-Ionen-Akku |
| Menüsprache | English |
| Brennweite | f=5,8mm |
| Irisblendenöffnung | F2.8 |
| Automatisches Ausschalten | 3 Minuten |
| Voraussetzungen an das Betriebssystem | Microsoft Windows 7, 2000, XP, VISTA |
| Abmessungen | 48,5 x 23,5 x 33 mm |
Zu beachten: Die Designspezifikationen des Produkts beruhen auf den aktuellsten Informationen beim Zusammenstellen der Bedienungsanleitung. Änderungen der Spezifikationen sind ohne Vorbenachrichtigung vorbehalten.
| Die Kamera kann nach dem Einsetzen der Batterie nicht eingeschaltet werden | Niedrige Batterieladung. Lassen Sie die Batterie wieder aufladen. |
| Kein Aufnehmen der Bilder oder Aufzeichnen von Videos nach dem Drücken auf die Verschlußtaste möglich | Der Speicher ist voll. Speichern Sie die gespeicherten Dateien in einen anderen Speicher. |
| Verwackeltes Foto | Die Hand beim Aufnahme eines Fotos ruhig halten. Halten Sie die Kamera mit beiden Händen fest und jersey oder befestigen Sie die Kamera auf einem Stativ, um ein Bewegen der Kamera beim Aufnahme des Fotos zu vermeiden. |
| Trübes Foto oder Video | Unzureichende Beleuchtung. Nehmen Sie das Foto mit einer ausreichenden Beleuchtung auf oder verwenden Sie eine Lampe, um die Helligkeit zu erhöhen. |
| Die Kamera schaltet automatisch aus | Niedrige Batterieladung. Lassen Sie die Batterie wiederaufladen. |
| Zum Energiesparen schaltet die Kamera nach 3 Minuten automatisch aus, wenn diese in dieser Zeitdauer nicht bedient wird. |
Garantiebestimmungen
- Zur Bearbeitung der Gewährleistungsansprüche muss das jeweilige Produkt, vorzugsweise in seiner Originalverpackung, mit allem ursprünglichen Zubehor, Bedienungsanleitungen, Kabeln und Treibern an i-Joy EUROPE übergeben werden. Andernfalls ubernimmt i-Joy EUROPE keine Verantwortung fur eventuelle Transportschäden.
- Zur Bearbeitung der Gewährleistungsansprüche muss eine Kopie des Kaufbelegs vorgelegt werden.
- Die Reparatur des Produkts wird gemäß des vom Kunden gemeldeten Problems vorgenommen.itte beschreiben Sie these so genau wie möglich, damit die geeigneten Maßnahmen zur Behebung desselben getroffen werden konnen. Falls keine Störung oder Beschädigung festgestellt wird, konnen Diagnose- und Transportkosten in Rechnung gestellt werden.
- Der Kunde sollte vor der Reparatur eine Sicherheitskopie aller Daten vornehmen, da diese während der Reparatur gelöscht werden konnten. i-Joy EUROPE übernimmt in keinem Fall die Haftung für den Verlust von Informationen auf Festplatten oder sonstigem nicht originalem Zubehör wie Akkus, Speicherkarten, CDs, DVDs etc..
- Falls eine Reparatur nicht möglich ist, wird das Produkt durch ein anderes mit ähnlichen oder besseren Eigenschaften ersetzt. Dabei wird der Zustand desselben beim Erhalt berücksichtig.
- Die Gewährleistung bezieht sich ausschließlich auf Mängel, die auf Herstellungsfehler Rückzuführn sind. Unsachgemäß Gerbrauch und Veränderungen oder Beschädigungen, die durch Unfälle oder vom Kunden verursacht wurden, sind von der Gewährleistung ausgeschlossen. EBENFALLS VON DER GEWÄHRLEISTUNG AUSGESCHLOSSEN: Zubehor und Teile, die einem normalen Verschleib ausgesetzt sind. Die Gewährleistung verfällt bei unsachgemäßer Nutzung und Bedienung.
- Weist ein TFT-Flachbildschirm Pixelfehler auf, so genannte durchgebrannte oder fehlerhafte Pixel, wird gemäß der Richtlinie ISO 13406/2 entschieden, ab wann der Bildschirm als defekt gilt.
- Netzteile, Ladegeräte und Akkus haben eine begrenzte Gewährleistungs-dauer von 6 Monaten, solange sie gemäß den Bestimmungen verwendet werden und keiner unsachgemäßen Nutzung und Überspannung und/oder Überladung ausgesetzt sind.
- Zur Bearbeitung der GEWÄHRLEISTUNGSANSPRÜCHE müssen die Seriennummer des Gerats lesbar, das Garantiesiegel vollkommen intakt und die Etiketten aller Bestandteile des Gerats vorhanden sein.
- Die Gewährleistungszeit beginnnt mit dem Verkaufsdatum des Produkts. Reparatur oder Ersatz des Produkts verlangern die Gewährleistungszeit nicht.
- Sollte für das Produkt kein GEWÄHRLEISTUNGSANSPRUCH bestehen, muss der Kunde einem Kostenvoranschlag für die Reparatur zustimmen. Akzeptiert der Kunde den Kostenvoranschlag nicht, werden ihm eventuelle Kosten für Diagnose, Bearbeitung und Transport in Rechnung gestellt.
- Nach Beendigung der Reparatur und Benachrichtigung des Kunden hat dieser 10 Werktage Zeit, um das Gerät abzuholen. Nach Ablauf diesen Zeitaums kann eine Tagesgebühr für die Lagerung, abhängig von der Produktgroße, berechnet werden.
