Caratteristiche tecniche	Subwoofer JL Audio Fathom f212 V2, doppio altoparlante da 12 pollici, potenza di 3000 watt RMS, risposta in frequenza da 20 Hz a 200 Hz.
Utilizzo	Progettato per l'uso in sistemi audio di alta gamma, ideale per home cinema e installazioni audiofile.
Manutenzione e riparazione	Controllare regolarmente le connessioni e lo stato degli altoparlanti. In caso di problemi, consultare un tecnico qualificato per le riparazioni.
Sicurezza	Evitate l'esposizione all'umidità, non superate la potenza raccomandata per evitare di danneggiare gli altoparlanti.
Informazioni generali	Peso: circa 60 kg, dimensioni: 61 x 61 x 61 cm, finitura in legno di alta qualità, garanzia del produttore di 2 anni.

Domande frequenti - Fathom f212 V2 JL Audio

Come collegare il mio JL Audio Fathom f212 V2 al mio amplificatore?

Per collegare il tuo JL Audio Fathom f212 V2 al tuo amplificatore, usa cavi RCA per la connessione di linea o cavi per altoparlanti per la connessione diretta. Assicurati di rispettare la polarit\u00e0 delle connessioni (+ e -) per evitare problemi di fase.

Perch\u00e9 il mio subwoofer non produce suono?

Controlla innanzitutto che il subwoofer sia acceso e correttamente collegato all'alimentazione. Assicurati anche che il volume sia regolato e che l'ingresso audio sia selezionato correttamente. Se tutto sembra a posto, verifica le connessioni del tuo amplificatore.

Qual \u00e8 la posizione migliore per il mio Fathom f212 V2?

Per prestazioni migliori, posiziona il subwoofer in un angolo della stanza o contro una parete. Questo pu\u00f2 aumentare l'impatto dei bassi. Evita di posizionarlo in spazi troppo chiusi o ingombrati.

Come regolare il livello dei bassi sul Fathom f212 V2?

Usa il controllo del livello sul pannello posteriore del subwoofer per regolare il volume dei bassi in base alle tue preferenze. Puoi anche regolare la frequenza di taglio per adattarla meglio agli altri altoparlanti.

Il mio subwoofer emette rumori strani, cosa fare?

Rumori strani possono indicare un problema di connessione o un sovraccarico. Controlla tutte le connessioni e assicurati che il subwoofer non sia spinto al massimo. Se il problema persiste, contatta il servizio assistenza.

Il Fathom f212 V2 \u00e8 compatibile con tutti i sistemi audio?

S\u00ec, il JL Audio Fathom f212 V2 \u00e8 compatibile con la maggior parte dei sistemi audio grazie ai suoi ingressi RCA e per altoparlanti. Assicurati solo che il tuo amplificatore possa alimentare correttamente il subwoofer.

Come calibrare il mio JL Audio Fathom f212 V2 per un suono ottimale?

Per calibrare il tuo subwoofer, usa un microfono di misura e un software di calibrazione se possibile. Regola i parametri di frequenza di taglio, fase e livello in base ai risultati della misurazione per ottenere un suono equilibrato.

Qual \u00e8 la potenza massima del Fathom f212 V2?

Il JL Audio Fathom f212 V2 ha una potenza di uscita massima di 3.600 watt, che gli permette di fornire bassi potenti e profondi.

Come mantenere il mio subwoofer JL Audio Fathom f212 V2?

Per mantenere il tuo subwoofer, puliscilo regolarmente con un panno morbido ed evita l'umidit\u00e0. Controlla anche periodicamente le connessioni e i cavi per assicurarti che siano in buone condizioni.

MANUALE UTENTE Fathom f212 V2 JL Audio

Sistema de motor optimizzato con analisis dinamico (DMA)

Manuale del proprietario

ISTRUZIONI IMPORTANT PER LA SICUREZZA

ATTENZIONE: PER RIDURRE IL RISCHIO D'INCENDIO O SCOSSA ELETTRICA, NON ESPORRE QUESTO PRODOTTO ALLA PIOGGIA O ALL'UMIDITA.

AVVERTENZA

RISCHIO DI SCOSSA ELETTRICA NONAPRIRE

AVVERTENZA: PER RIDURE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA. ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER UN INTERVENTO IN ASSISTENZA, RIVOLGERSI AL PERSONALE QUALIFICATO.

1. Leggere le istruzioni — Tutte le istruzioni relative alla sicurezza e al funzionamento devono essere lette prima di mettere in funzione il subwoofer.
2. Conservare le istruzioni — Le istruzioni relative alla sicurezza e al funzionamento devono essere conservate per la consultlazione futura.
3. Rispettare le avvertenze — Tutte le avvertenze sul subwoofer e nelle istruzioni operative devono essere rispecttate.
4. Attenersi alle istruzioni — Tutte le istruzioni relative al funzionamento e all'uso devono essere rispetto.
5. Acqua e umidità — Il subwoofer NON deve essere usato in prossimità dell'acqua, ad es. vicino a una vasca da bagno, un lavandino, un lavabo, una vaschetta per lavanderia, in un seminterrato umido,'accanto a una piscina, ecc.
6. Ventilazione — Il subwoofer deve essere posizionato di modo che la sua sede non interferisce con la sua ventilazione appropriata. Ad esempio, il subwoofer non deve essere collocato su un dato, un divano, un tappeto o superficie simile che possa ostruire il flusso di aria sulle alette del dissipatore di calore. Se il subwoofer è collocato in un'installazione "a incasso", accertarsi che il flusso di aria al dissipatore di calore sul retro del subwoofer non sia ostacolato. Non copire il dissipatore di calore del subwoofer con tovaglie, tende, ecc.
7. Calore e fiamme — Il subwoofer deve essere posizionato lontano da sorgenti di calorie come caloriferi, diffusori di aria calda, stufe, camini o altri dispositivi che generano calorie. Non posizionare candele su o in prossimità del subwoofer.
8. Sorgenti di alimentazione — Il subwoofer deve essere collegato esclusivamente a un'alimentazione del tipo descritto nelle istruzioni operative o come contrassegnato sul subwoofer.
9. Protezione del cavo di alimentazione — I cavi di alimentazione devono essere estradati di modo che non sia possibile camminarci sopra o schiacciarli con oggetti collocati su di loro, prestando particolare attenzione ai connettori, alle prese e al punto in cui escono dal subwoofer.
10. Pulizia — Il subwoofer deve essere pulito soltanto come consigliato nelle istruzioni operative.

Il significato del fulmine con punta a freccia all'interno di un triangolo equilatero è destinato ad avvertire l'utente della presenza di una "tensione pericolosa" non isolata nella cassa del prodotto che potrebbe essere di una magnitudo sufficiente da costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo in un triangolo equilatero è destinato ad avvertire l'utente della presenza di struzioni relative all'uso e alla manutenzione nella documentazione che accompaniesa il prodotto.

1. Periodi di mancato utilizzato — Il cavo di alimentazione del subwoofer deve essere scollegato alla presa quando il subwoofer è inutilizzato per lunghi periodi.
2. Fulmini e picchi di corrente — Consigliamo di scollegare il subwoofer dalla presa elettrica durante tempeste elettriche e/o interruzioni ricorrenti di alimentazione, al fine di prevenire danni dovuti ai picchi di corrente.
3. Ingresso di oggetti o liquidi — è necessario prestare attenzione di modo che eventuali oggetti non cadano all'interno e i liquidi non siano versati sulla cassa del subwoofer. Non esporre il subwoofer a liquidi gocciolanti né rispettivi schizzi. Non collocare oggetti riempiti di liquidi su o in prossimità del subwoofer. Esempio: vasi di fiori, bevande, lampade alimentate a liquidi, ecc.
4. Danni che richiedono un'intervento in assistenza - Il subwoofer deve essere sottoposto a manutenzione dal personale qualificato di assistenza quando:

a. il cavo di alimentazione o la spina ha subito danni
b. degli oggetti sono caduti o del liquido è stato versato nel subwoofer
c. il subwoofer è stato esesto alla pioggia
d. il subwoofer non sembra funzionare normalmente oppure presente variazioni evidenti sul piano delle prestazioni
e. il subwoofer è caduto oppure la cassa è stata danneggiata
f. il cono e/o la sospensione del driver del subwoofer ha subito danni fisici

1. Manutenzione - Lutente non deve tentare di riparare il subwoofer andando othere le indicazioni descripte nelle struzioni operative. Tutti gli altri interveni di manutenzione devono essere rinniati al personale di assistenza.
2. Sovraccarico - Non sovraccaricare le prese a parete, le prolonghe oppure le prese multiple in quanto tutto quello può accomportare il rischio d'incendio o di scossa elettrica.
3. Messa a terra — Questo subwoofer è fornito con un cavo di alimentazione collegato a terra provvisto di tre pin. É necessario prendere delle precauzioni di modo che il pin di messa a terra del subwoofer non sia compromesso.

La compromissione del pin di messa a terra sul cavo di alimentazione del subwoofer cui augmentare il rischio di scossa elettrica e potrebbe comportare danni permanenti all'impiano elettronico del subwoofer.

ATTENZIONE

QUESTO SUBWOOFER E IN GRADO DI PRODURRE LIVELLI DI PRESSIONE SONORA MOLTO ALTI. SI PREGA DI FARNE USO IN MISURA LIMITATA AL FINE DI PROTEGGERE IL PROPRIO UDITO DA DANNI PERMANENTI.

DICHIARAZIONE DI CONFORMITA FCC

NOTA: La presente apparecchiatura è stata collaudata e ritenuta conforme ai limiti del documento Part 15 delle Dispositionsi FCC. Questi limiti sono stati studiati per fornire una protezione ragionevole contro le interferenze nocive in un'installazione di tipo residenziale. Quest'apparecchiatura genera, utilizesza e può irradiare energia a radiofrequenza e_i se non installata in osservanza delle istruzioni, potrebbe provocare interferenze dannone alle comunicazioni radio. Tuttavia, non vi è una garanzia che le interferenze non si verific他们在 una particolare installatione. Se la presente apparecchiatura dovesse causare interferenze nocive alla risedizione di radio o televisione, che possono essere determinate dall'accensione e dallospagnimento dell'apparecchiatura, s'incorriga l'utente a cercare di correggere le interferenze intraprendendo uno o più provvedimenti indicati di seguito:

• Orientare nuovamente oppure cancellare la posizione dell'antenna ricevente.
• Aumentare lo spazio divisorio tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Rivolgersi al rivenditore oppure a un technician esperto in materia di radio/TV per richiedere assistenza.

INDICE DEI CONTENUTI

Istruzioni importanti per la sicurezza: 2-3
Introduzione: 4
Panorama del prodotto: 5
Collocazione del Fathom v2 nella propria stanza di ascolto: 6-10
Disimballaggio del Fathom v2: 11
Layout del pannello di controllo anteriore: 12
Layout del pannello dei collegamenti e dei comandi posteriori: 12-13
Comandi del pannello anteriore in dettaglio: 14-17
Collegamento del Fathom v2: 18-25
Procedura consigliata di configurazione: 26-30
Domande frequenti: 31
Pulizia del Fathom v2: 31
Risoluzione dei problemi: 32-33
Garanzia limitata/Informazioni sull'assistenza: 35
Specifiche: 36

INTRODUZIONE

Ci congratuliamo per il vostro acquisito di un impianto subwoofer alimentato JL Audio Fathom v2. Questo prodotto è stato realizzato con maestria per offrir prestazioni eccezionali nel vostro impianto home theater o audio per molti anni a venire.

Nelle vesti di azienda, riversiamo le nostre energia nella ricerca per Tecnologie di altoparlanti e amplificatori ad alte prestazioni. I design dei driver per subwoofer a escursion lunga JL Audio sono ampiamente considerati standard di riferimento di una risposta lineare e uscita potente. Abbiamoanche incentrato i nostri sforzi nella creazione di potenti Tecnologie di amplificazione e trasformazione del segnale, puntando appositamente all'erogazione di prestazioni eccezionali a basse frequenze. Il Fathom v2 riunisce quosti aspetti essenziali in una cassa compatta, realizzata con maestria ed eleganza, per offrir un'esperienza di ascolto sulla precedenti.

Vi ringraziamo per aver acquistato quello prodotto e v'invitiamo a leggere attendamente il presente manuale, al fine di raggiungere il livello più elevato di prestazioni con il vostro impianto subwoofer Fathom v2. Buon divertimento.

Impiano del motore ottimizzato DMA Con DMA s'intende l'innovativo sistema di analisi dinamica del motore (Dynamic Motor Analysis) JI. Audio, molto a migliorare la risposta dinamica del motore. In seguito all'ottimizzazione del DMA, i motori dell'altoparlante restano lineari inutto lungo una gamma estrema di escursioni e mantengonoanche un campomagneto fisso a elevata stabilità in un ampio intervallo di potenza. Questo contribuisce alla notevole riduzione delle distorsioni e alla riproduzione fedele dei transienti o, detto in termini simplici, bassi limpidi, puliti e articolati.

Surround OverRoll

Il surround OverRoll ^~s~i~e~stende~ sulla flangia di montaggio del driver,
impiegando del diametro utile spreccato
negli altoparlanti tradizionali. Questo
consente l'impiego di un rullo più large
per controllare le escursioni elevate sensa
rinunciare alla preziosa area del cono.

W-Cone

Il W-Cone e un gruppo cono corpo unitario assemblato che offre una rigidita sensazionale del cono con una massa minima.

Metodo di aggancio Floating-Cone" Questa tecnica di assemblaggio

assicura una geometria appropriata del surround nell'altoparlante assemblato per un controllo migliorie dell'escursionone nonché un allineamento dinamico della bobina mobile più efficaci.

Aggancio del centratore rinsforzato con Plateau

Questa sospensione a elevata integrità allevia la sollecitatione del materiale del centratore a escursioni elevate per un'affidabilità ottimizzata.

Tecnologia di raffreddamento Elevated Frame

Eroga aria fredda atraverso delle fessure direttamente sulla piastra superiore, alla bobina mobile dell'altoparlante. Questa Tecnologia ottimizza la gestione della potenza e la qualità del suono, riducendo al minimo gli spostamenti dei parametri e la compressione di potenza.

Pezzo polare a croce radiale

Questo innovativo sistema di ventilazione migliorara notevolmente la dissipazione termica e la gestione della potenza dirigendo il flusso d'aria sul formatore della bobina mobile, lavorando in combinazione con la Tecnologia di raffreddamento Elevated Frame.

Circuito di risposta a elevata attenuazione Questo design del circuito di controllo, discrete e innovativo consente ai nostri amplificatori switching di Classe D di mantenere un eccellente fattore di attenuazione per una risposta ai transenti e una fedeltà ottimizzate.

PANORAMICA DEL PRODOTTO

I subwoofer JL Audio Fathom v2 riuniscono un driver per subwoofer e pacchetto elettronica/amplificatore JL Audio all'avanguardia della tecnica in una cassa a livello elevato di ottimizzazione per erogare un'esperienza di ascolto eccezionale nel proprio impianto home theater o home audio.

Il driver del subwoofer nell'impianto subwoofer Fathom v2 è in grado di offrir un'eccellente escursione lineare alla stonz distorsioni o difetti udibili. Questo driver di apposita progettazione consente al Fathom v2 di riproduire potenti eventi a basse frequenze con un impatto eczionale e precisione sorpendente. Nati alla leggendaria piattaforma di design W7 di JL Audio, i driver Fathom v2 offrono abilita di esursione peak-to-peak prodigiose per gestire comodamente le dinamiche dei programmi più impegnativi.

Per ottenere il meglio da但这a piattaforma driver a escursione lunga, è necessaria una quantità portentosa di potenza controllata. Il nostro team di ingegneri elettronici ha condotto un'analisi这样一astiva del materiale tipico di un programma e delle sue esigenze di dinamicità, al fine di bilanciare l'assorbimento di corrente e la potenza erogata effettiva in relazione alle caratteristiche d'impenenza dell'impianto. In seguito a uno studio approfondito, sono stati creati degli amplificatori switching alla progettazione precise che si avvalgono di una Tecnologia brevettata volta a sfruttare a piano l'escursione di ciascun driver. Rispetto ai modelli precedenti, i Fathom v2 sono stati migliorati con un'elaborazione complemente nuova del segnale digitale e un aumento del 20% della potenza di amplificazione, ottimizzando ulteriormente le loro abilità dinamiche.

Anche lelegante cassa che accoglie gli ingranaggi del Fathom v2 è frutto dell'ingegneria di precisione. Per contenere le pressioni generate dal driver del Fathom v2, ci avvaliamo di MDF piano, tagliato a CNC, con fissaggi interni e tecniche avanzate di assemblaggio.

La propria stanza di ascolto è l'altre ambiente che influisce sul modo in cui sono emessi i bassi. Tutte le stanze creano una firma sonora specifica che deve essere gestita con efficacia per ottenere prestazioni a Bassa frequenza ben bilanciate. Per aiutare i subwoofer a integrarsi adeguatamente con l'acustica della stanza, tutti i subwoofer Fathom v2 impiegano ilsystema D.A.R.O. (Digital Automatic Room Optimization). Il systema si avvale di diciotto bande di equalizzazione digitale per domare l'acustica della stanza ed erogare una precisione di bassi sub emozionanti.

Come è possibile notare da但这a breve introduzione, gli impianti subwoofer Fathom v2 si avvalgoni di numerouse technologie avanzate. Il contento del presente manuale spieghera le funzioni, guiderà l'utente nella configurazione e nella sintonizzazione del proprio subwoofer Fathom v2 e aiuterà a raggiungere un'eccezionale esperienza di ascolto a basse frequenze.

Se si necessita assistenza, invitiamo l'utente a contattare il proprio rivenditore autorizzato JL Audio per consigli e assistenza di configurazione da parte di un esperto.

IMPORTANT

IMPORTANT! É UNA BUONA IDEA LEGGERE IL CAPITOLO SUCCESSIVO PRIMA DI DISIMBALLARE IL FATHOM v2. SI CONSIGLIA DI DISIMBALLARE IL SUBWOOFER VICINO LA SUA SEDE FINALE.

COLLOCAZIONE DEL FATHOM v2 IN UNA STANZA DI ASCOLTO:

La propria stanza di ascolto o teatro è parte integrante dell'impianto di riproduzione audio. Le dimensioni fisiche della stanza, dei rispetti arredi, materiali, porte e finestre, svolgono un ruolo importante nella definizione dell'audio erogato dal proprio impianto.

Quando si colloca una sorgente audio in uno spazio rettangolare chiuso, si creano delle "onde costanti" derivanti alla relazione tra la lunghezza d'onda dell'audio e le dimensioni della propria stanza. In altre parole, le onde costanti nascono dall'energia del suono che è intrappolata nella stanza quando rimbalza in avanti e indietro tra le pareti opposte. Le onde costanti nella stanza creano picchi e cali acustici laddove l'audio è più alto o più delicato, esclusivamente in base alla posizione dell'utente nella stanza. Anche l'energia "si accumula" in corrispondenza dei confini della stanza, creando una risposta esagerata dei bassi a certe frequenze. Queste risonanze fondamentali della stanza prendono il nome di "modi" della stanza.

La morale di但这a storia sulle modalità è tentare di evitare di collocare i sedili nelle regioni di picco o calo delle onde costanti. Si consiglia vivamente di posizionare i propri sedili di ascolto in aree in cui i picchi e i cali modali sono moderati e non si rafforzano reciprocamente. Le due aree più ovvie da evitare sonoQLI quelle in prossimità del centro esatto della stanza e quale vicine a una delle pareti della stanza.

Proprio come il proprio sedile di ascolto può trovarsi in una regione di picco o calo, lo stesso si applica al subwoofer. Quando collocato in un angolo della stanza, un subwoofer esalta al massimo la struttura modale della stanza, creando l'émissione più forte con il numero minore di cali. Quando il subwoofer è allontanato da un angolo o una parete, i modi della stanza sono eccitati in misura minore, il che altera il suono in corrispondenza del sedile di ascolto.

L'utente deve accertarsi di sperimentare le posizioni di entrambi il sedile di ascolto e il subwoofer per trovare la soluzione migliorie. Una sperimentazione attenta contribuisce, generalmente, a un impianto audio superiore. Invitiamo l'utente ad avvaleri dei suggerimenti di configurazione (illustrati alla pagina opposta e nelle seguenti pagine) per i primi passi.

Se non è possibile evitare di collocare il divano contro la parete posteriori o il subwoofer in una posizione meno che ottimale, il sistema D.A.R.O. (Digital Automatic Room Optimization) del Fathom v2 può ottimizzare sensibilmente nelle situazioni non proprio ideali.

Consiglio d'iniziare posizionando il Fathom v2 nella parte anteriore della stanza,'accanto all'altoparlante sinistro o destro. La collocazione direttamente all'angolo anteriore della stanza produrra il numero massimo di picchi e il numero minimo di cali nella risposta dei bassi. Questo aspetto si rivelavantaggioso perché il systema D.A.R.O. del Fathom v2 può correggere con buona efficacya i picchi,mente i cali nella risposta non possono essere correttitramite l'equalizzatore. I cali nella risposta possono essere ridotti al minimo soltanto con una collocazione attenta del subwoofer e dell'ascoltatore.

Posizionando il Fathom v2 in prossimità di pareti piene si rafforzerà la risposta dei bassi e allontanandolo delle pareti piene si ridurranno i bassi. Aumentando la distanza tra il subwoofer e le pareti, sare è possibile rendere fluida la risposta dei bassi superiori in alcune stanze. Consigliamo all'utente di evitare di posizionare il Fathom v2 in prossimità di finestre per prevenire tremolii e la trasmissione del suono al mondo esterno.

Se si preve de d'installare il proprio Fathom v2 all'interno di una teca, si prega di consultare le linee guida a pagina 8.

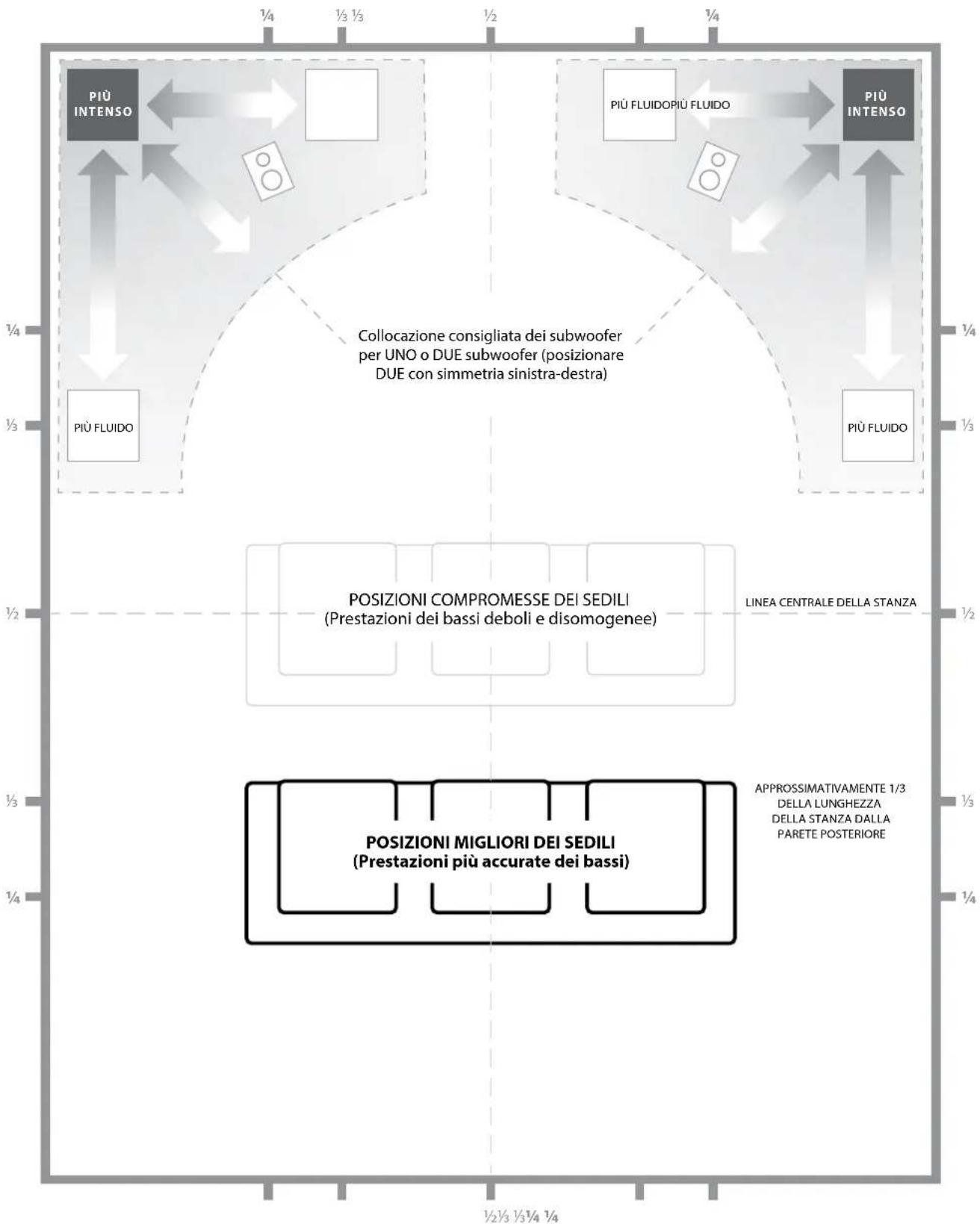

Opzioni consigliate per la collocazione del subwoofer per uno o.due Fathom v2

CONSIDERAZIONI SPECIALI SULLE INSTALLAZIONI A INCASSO

I subwoofer Fathom v2 sono progettati per l'installazione "a incasso" agevolata. Tutti i comandi usati generalmente sono posizionati sul pannello anteriore sul woofer. Un Fathom v2 più essere integrato in una teca personalizzata attenendosi alle seguenti linee guida pratiche.

1) Lasciere 4 polici (10cm) di spazio libero dietro il pannello amplificatore per il raffreddamento e lo spazio dei connettori adeguati.
2) Su tutti gli altri lati (fatta eccezione per la parte inferiore), lasciare almeno 2 pollici (5cm) di spazio per una ventilazione adeguata.
3) Sebbene ilFathom v2 si surriscaldi solo alla massima potenza, consigliamo di includere delle fessure adeguate per il calore in qualsiasi armadietto in cui è alloggiato il Fathom v2. Una coppi di fessure con diametro di 3 pollici (7,5 cm) vicino la parte inferiore della teca e vicino la parte superiore della teca, consentirà la circolazione dell'aria fresca sul pannello amplificatore del proprio impianto subwoofer Fathom v2 tenendolo bene al fresco.
4) Il subwoofer Fathom v2 è in grado di spostare quantità sestanziali di aria. Se la parte anteriore del Fathom v2 è coperta da una griglia personalizzata, le dimensioni della griglia devono essere ALMENO parl all'area del cono del woofer per ciascun modello, per garantire che l'uscita non sia suffocata alla teca personalizzata. Consultare la tabella sottostante per le aree consigliate delle fessure per ciascun modello.

Modello Area consigliata della fessura sulla griglia personalizzata
f110v2 ≥ 60 in	2 (386 cm2)
f112v2 ≥ 85 in	2 (550 cm2)
f113v2 ≥ 108 in	2 (700 cm2)
f212v2 ≥ 170 in	2 (1100 cm2)

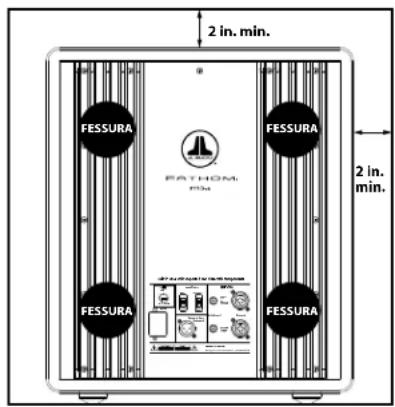

Visuale posteriore dell'installazione nella teca (f110, f112, f113):

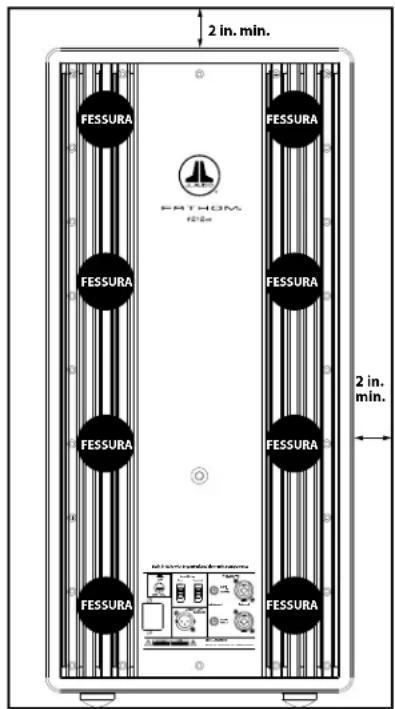

Visuale posteriore dell'installazione nella teca (f212):

Quando trovano impiego due Fathom v2, tentarne il posizionamento in prossimità degli angoli anteriors della stanza, ad angolazioni diagonalmente opposte oppure in corrispondenza dei puniti centrali delle pareti opposte come migliorato sulla destra.

La sperimentazione del collocamento del subwoofer e dell'ascoltatore è consigliata per ottenerere risultati migliorie e ivantaggi sono tangibili.

Rilevamenti ad alla risoluzione e la calibrazione professionale dell'impiano sono consigliati per i migliorari risultati possibili e prestazioni ottimali di quest's ultimo.

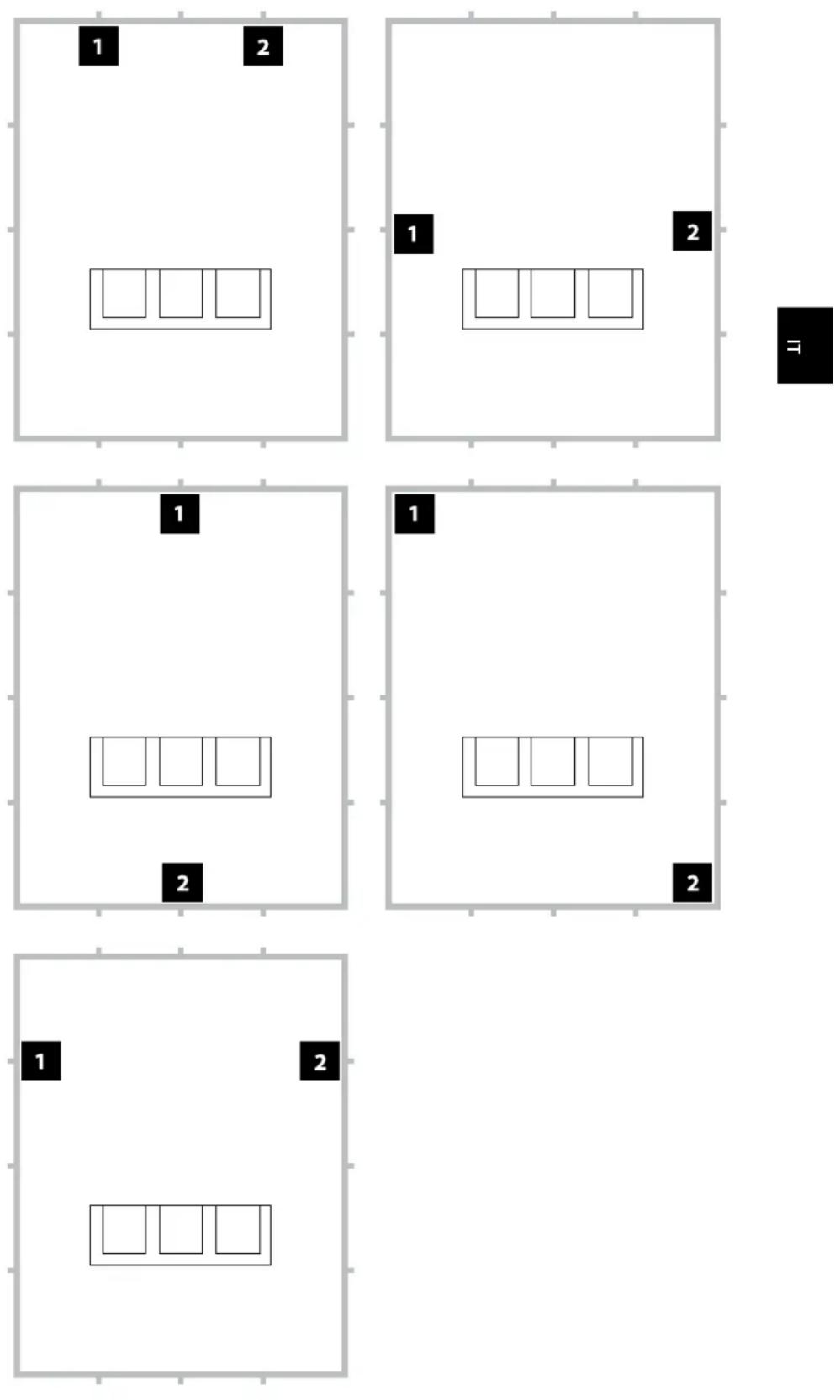

Opzioni consigliate per la collocazione del subwoofer per due Fathom v2Impiego di du

Opzioni consigliate per la collocazione del subwoofer per tre Fathom v2

Opzioni consigliate per la collocazione del subwoofer per quattro Fathom v2

Impiego di tre o quattro Fathom v2

Degli studi indicano che la risposta più fluida dei bassi per una grande area di ascolto cui essere ottenuta impiegando quattro subwoofer, posizionandone uno al centro di ciascuna delle quattro pareti (sebbene impiegando due o tre subwoofer si possa ottenero presso che lo stesso risultato).

La sperimentazione del collocamento del subwoofer e dell'ascoltatore è consigliata per ottenerile risultati migliorie e ivantaggi sono tangibili.

Rilevamenti ad alta risoluzione e la calibrazione professionale dell'impianto sono consigliati per i migliorari risultati possibili e prestazioni ottimali di quest's ultimo.

DISIMBALLAGGIO DEL FATHOM v2

Ora che è stata determinata la posizione del Fathom v2 in stanza, è possibile procedere con il suo disimballaggio in prossimità della sua sede di destinazione.

Disimballare questa scatola in prossimità della futura sede del subwoofer. Il subwoofer è IMBALLATO al rovescio. Questa scatola delve essere capovolta CON LA MASSIMA CAUTELA per rimuovere il subwoofer e ridurre al minimo gli sforzi.

IMPORTANT

IMPORTANT! A CAUSA DEL PESO DEL SUBWOOFER FATHOM V2, SI PREGA DI PRESTARE CAUTELA DURANTE IL DISIMBALLAGGIO E IL POSIZIONAMENTO, AL FINE DI EVITARE LESIONI. SE POSSIBLE, AVVALERSI DELL'AUTO DI UNA SECONDA PERSONA PER AGEVOLARE IL PROCEDIMENTO. PER RIDURRE AL MINIMO IL RISCHIO DI LESIONI, PIEGARE LE GINOCCHIA E SOLLEVARLO CON LE GAMBE, NON CON LA SCHIENA.

Istruzioni dettagliate per il disimballaggio del subwoofer:

1. Posare lo scatolone sul pavimento in prossimità della sua sede prevista nella stanza.
2. Apriere la parte superiore dello scatolone (osservare i contrassegni su diesso) e rimuovere il manuale, il microfono di calibrazione e il cavo di alimentazione.
3. Rimuovere temporaneamente gli inserti d'imballaggio in polistirene.
4. Allentare il telo protettivo per agevolarne la rimozione in un secondo momento (non rimuoverlo per adesso). Quando siCTL il telo protettivo, si vede la parte inferiore della cassa del subwoofer.
5. Posizione are nuovamente gli inserti in polistirene per proteggere la cassa del subwoofer durante il disimballaggio.
6. Ribaltare delicatamente la scatola a lato,iegando i lembi dello scatolone all'esterno.
7. Tenere indietro i lembi dello scatolone, ribaltare delicatamente lo scatolone sulla sua parte superiore (estremita aperta).
8. Mettere lo scatolone in verticale fino a quando esce il subwoofer e posarlo a lato.
9. Rimuovere l'inserto monopezzo in espanso e metterlo quello scatolone.
10. Rimuovere la busta in plastica e posarla dello scatolone.
11. Inclinare il subwoofer in avanti (verso la sua griglia) per rimuovere prima l'inserto posteriore in polistirene. Poi, inclinare il subwoofer nella direzione opposta (verso il pannello amplificatore) per rimuovere l'inserto restante in polistirene. Posare entrambi gli inserti in polistirene dello scatolone.
12. Rimuovere il telo protettivo e posarlo nelle scatolone.

IMPORTANT

IMPORTANT! CONSERVARE TUTTI GLI IMBALLAGGI PER IL TRASPORTO SICURO DEL SUBWOOFER E PER L'EVENTUALE UTILIZZO FUTURO IN SEDE DI MANUTENZIONE.

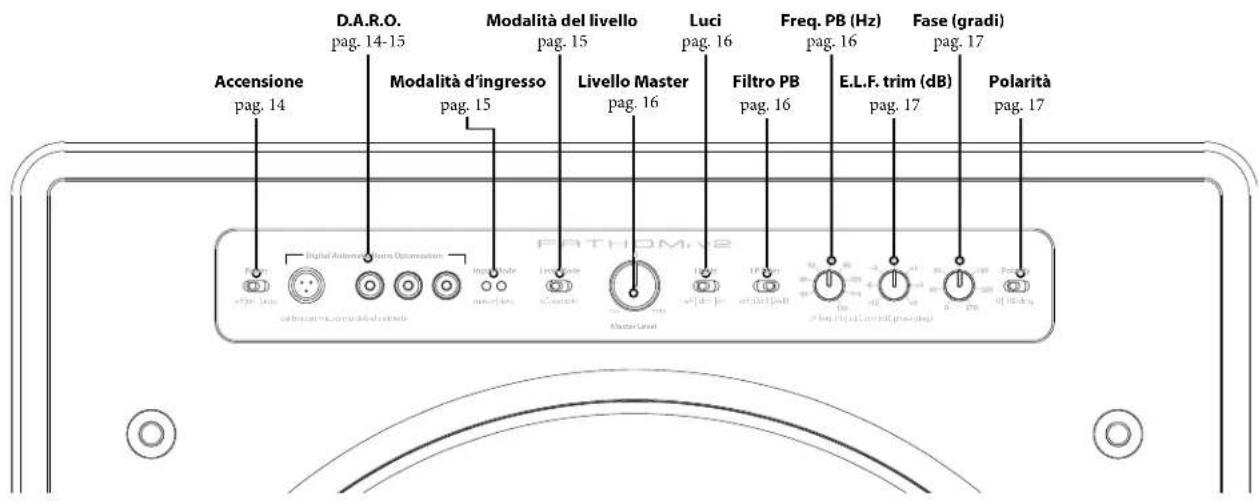

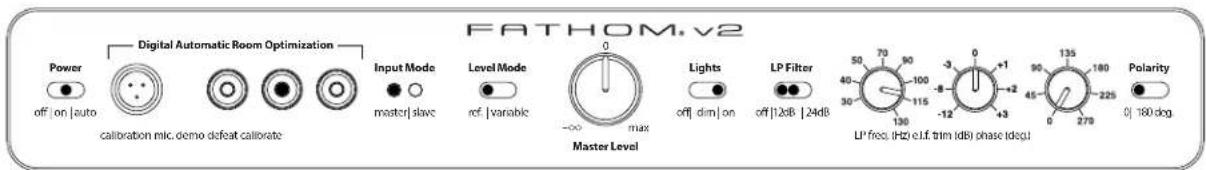

Layout del pannello di controllo anteriore (tutti i modelli)

La figura sottostante nostra il pannello di controllo anteriore del subwoofer Fathom f113v2. Il layout dei comandi è lo stesso di tutti i modelli Fathom v2.

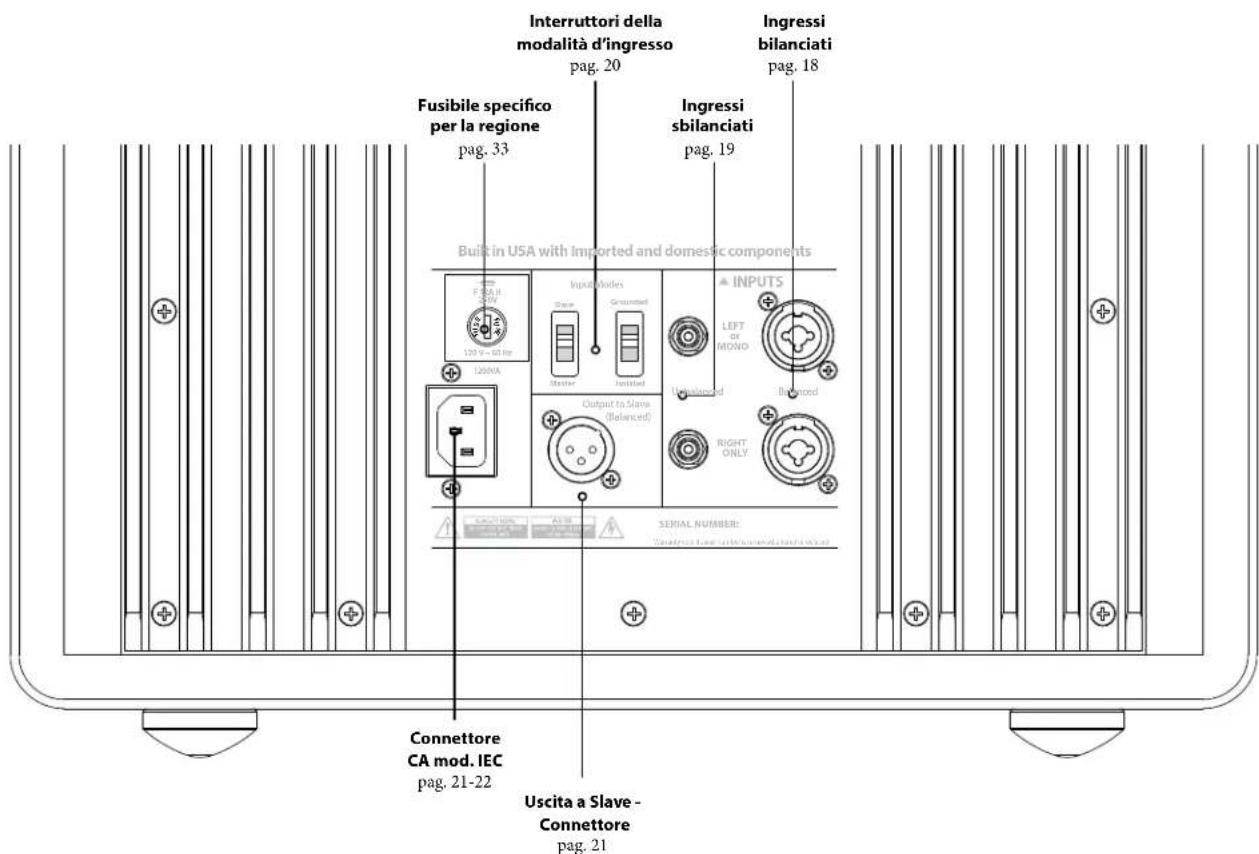

Comandi e collegamenti posteriori (modelli f112v2, f113v2, f212v2)

La figura sottostante在哪ira il pannello posteriori del subwoofer Fathom f113v2. Il layout dei comandi e dei connettori è lo stesso del Fathom f112v2 e f212v2.

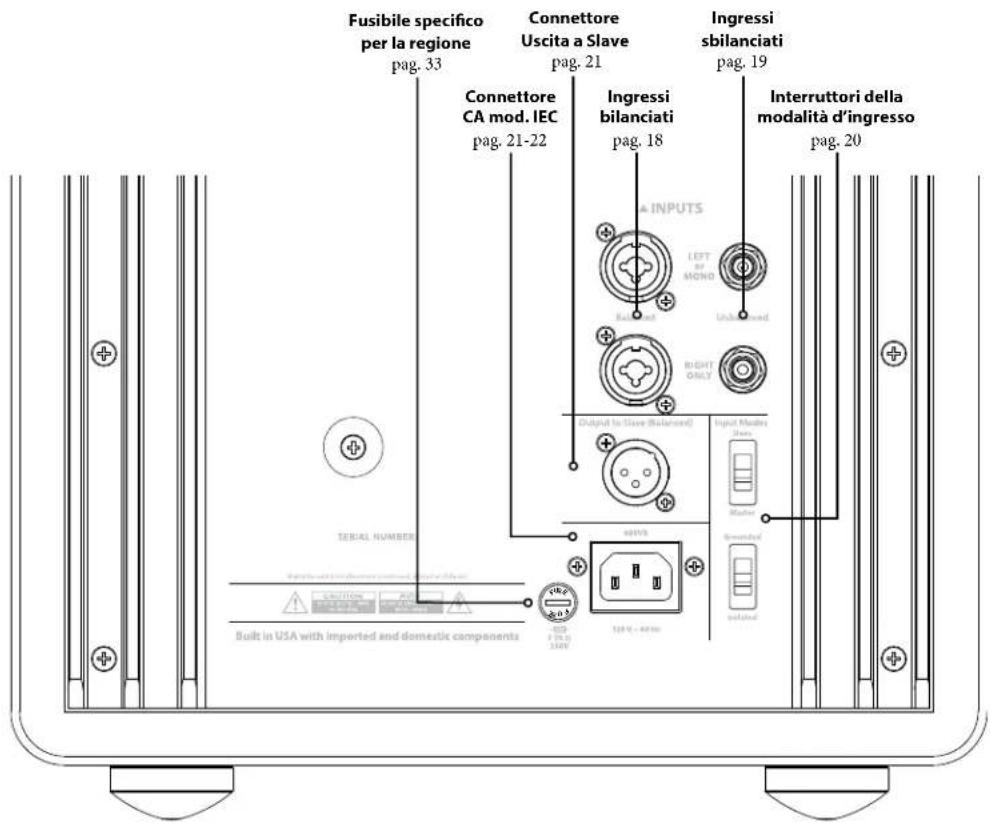

Comandi e collegamenti posteriori (modello f110v2)

La figura sottostante mystra il pannello posteriore del subwoofer Fathom f110v2.

*Le immagini dettagliate dei connettori e dei comandi posteriori nel presente manuale migliorano altri modelli Fathom v2 e non sono indicative della disposizione del f110v2.

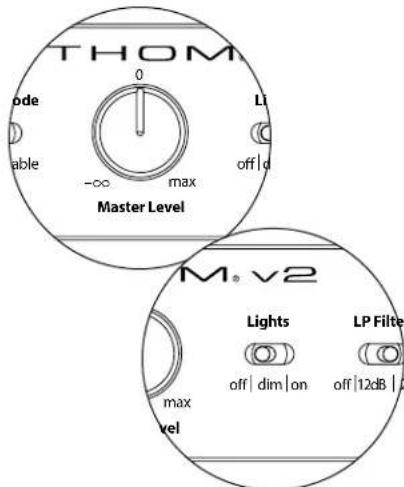

COMANDI DEL PANNELLO ANTERIORE IN DETTAGLIO Interruttore di accensione

L'interruttore "Power" determina la predispositione operativa del subwoofer Fathom v2 e dovrebbe essere l'unico modo in uso per accendere e spagnere il Fathom v2. Non usare una presa multipla, una presa elettrica con interrottore o altri interrottore esterno, in quanto possono comportare picchi di tensione indesiderati e potenzialmente pericolosi. Non scollegare il cavo dell'alimentazione CA del Fathom v2 nelle l'unità è accasa. L'interruttore "Power" ha tre posizioni:

"On": Il Fathom v2 è pienamente alimentato in qualsiamenti momento. Le spie del pannello anteriore sono accese, a meno che non siano state spentetramite l'interruttore "Lights".

"Off": L'amplificatore di potenza interno del Fathom v2 è spento. In quello stato, esiste un assorbimento di corrente trascurabile per l'attivazione dei relè di potenza principali. Tutte le spiè del pannello anteriore sono spente.

"Auto": Il Fathom v2 attivera il suo amplificatore interno quando un segnale audio è presente in corrispondenza di uno dei loro ingressi e disattiverà il suo amplificatore interno se non è stato rilevato alcun segnale sui loro ingressi per trenta (30) minuti. Quando a riposo, il Fathom v2 assorbira una quantità minima di corrente (< 5 Watt) per alimentare i loro circuiti di rilevamento del segnale. Le lui del pannello anteriore si spengono quando il Fathom v2 si disattiva e si accendono quando il Fathom v2 si attiva (a meno che, non siano state spentetramite l'interruttore "Lights").

Nell'improbabile eventualità che la funzione Auto non sia sufficientemente sensibile per un particolare impianto, utilizzare un cavo adattatore a Y per suddividere il segnale in ingresso in entrambi gli ingressi RCA o XLR sul Fathom v2. In quello modo, sare possibile incremente la sensibilità ingresso di 6 dB. è importante ricordare che, se la sensibilità automatica è troppo alta oppure se è presente un rumore notevole sul cavo in ingresso, il Fathom v2 potrebbe non spegnersi, come desiderato. Qualora questo sa il caso, rimuovere l'adattatore del cavo a Y o individuire la sorgente del rumore nei componenti a monte.

Una funzione potente dei subwoofer JL Audio Fathom v2 consiste nell'innovativa TECHNOLOGY D.A.R.O. (Digital Automatic Room Optimization, Ottimizzazione digitale automatica della stanza). Questo sistema one-touch include 18 bande di equalizzazione digitale per eliminare i picchi più granidi di risposta acustica nel proprio home theater in corrispondenza del sedile di ascolto principale, migliorando notevolmente la risposta a bassa frequenza in stanza. La calibrazione del sistema D.A.R.O. avviene completeness in automatico. Si prega di consultare il capitolo successivo del manuale per i dettagli su come utilizzato il sistema D.A.R.O.

Servendosi del microfono di calibrazione JL Audio, la procedura di calibrazione D.A.R.O. richiede meno di tre minuti. In breve, è necessario collegare il microfono incluso all'ingresso "Calibration Mic.", premere il tasto "Calibrate" e tenere il microfono all'altezza delle orecchie nel proprio sedile di ascolto principale durante la prova. Una sequenza di rumori sare riprodotta dal subwoofer Fathom v2 e la risposta della stanza sera rilevata in automatico, analizzata ed equalizzata per eliminare il picco singolo di risposta acustica della stanza presso il proprio sedile di ascolto. Per le istruzioni dettagliate sulle procedure di configurazione D.A.R.O., consultare le pagg. 29-30.

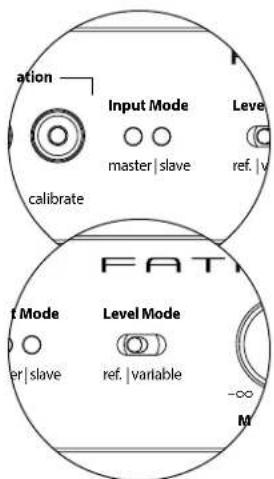

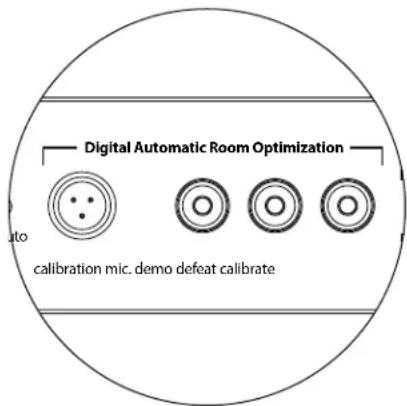

Microfono di calibrazione: ingresso

Questo ingresso serve a collegare il microfono di calibrazione JL Audio fornito con il subwoofer Fathom v2. Collegare un'estremità del cavo fornito al microfono e l'altra estremità a questo connettore jack prima di usare ilsystema D.A.R.O. Il systema D.A.R.O. è appositamente calibrato per questo microfono e il suo schema di collegamento è specifico per il microfono fornito. La sequenza di calibrazione non funzione quando è collegato un microfono diverso oppure se non è collegato alcun microfono.

IMPORTANT

Tasto Demo

Il tasto Demo attiva una sequenza di toni lunga 20 secondi che dimostra brevamente il range del subwoofer Fathom v2. La funzione Demo è utile per migliorare le Abilities di potenza del Fathom v2 e per verificare che il Fathom v2 (o diversi Fathom v2) sia operativo durante la risoluzione dei problemi dell'impianto.

Il pulsante Demo è usatoanche (in combinazione) per eliminare (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O. Per eliminare le impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasto Demo, quindi premere il tasto Defeat. Si prega di notare che esta sequenza di tasti delve avvenire rapidamente. Se siiene premuto il tasto Demo per più di 2 secondi alla censure il tasto Defeat, inizieranno i toni Demo. Qualora ci dovesse accadere, attendere simpliciente che termini la sequenza Demo e tentare di nuovo.

Tasto Defeat

Se "Demo" o "Calibrate" è premuto quando la funzione Defeat è attiva, "Defeat" si annullera automaticamente. Nessun altro commando sul pannello anteriore altera D.A.R.O. e la relativa disattivazione. L'impostazione di disattivazione è conservata in una memoria non volatile e non cambiera èanche se l'alimentazione è scollegata.

Il tasto Defeat è usatoanche (in combinazione)per eliminarere (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O.Per eliminarere impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasto Demo, quando premere il tasto Defeat. Si prega di notare che esta sequenza di tasti deve avvenire rapidamente. Se siiene premuto il tasto Demo per più di 2 secondi nella toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere simpliciente che termini la sequenza Demo e tentare di nuovo.

Tastodi calibrazione

Durante la sequenza di prova D.A.R.O., il LED verde del tasting Calibrate lampeggia rapidamente per avvisare l'utente di due condizioni speciali:

1. "JL Audio Microphone NOT Connected": Se ci si dimentica di collegare il microfono prima di iniziare una calibrazione, sare emesso quello avviso. Premere una volta il tasting Calibrate per eliminare l'avviso, collegare il microfono D.A.R.O. e tentare di nuovo.

2. "Inappropriate Sound Level for D.A.R.O. Calibration": Dal momento che la sequenza D.A.R.O. è completamente automatica, quello avviso indica的概率mente un problema con il microfono. Premere il tasto Calibrate una volta per eliminare l'avviso. Accertarsi che il microfono JL Audio sa collegato adeguatamente e tentare di nuovo. Per un ulteriore aiuto, consultare la risoluzione dei problemi a pag. 33.

Indicatori della modalità d'ingresso

I LED indicatori della modalità d'ingresso migliorato la modalità d'ingresso, di tipo "Master" o "Slave", selezionata con l'interruttore sul pannello posteriore del Fathom v2 (a meno che l'interruttore "Lights" non sia impostato su "off"). Per maggiori dettagli, videere la pag. 20.

Modalità del livello

L'interruttore a due posizioni Level Mode consente di selezionare tra le segunti modalità:

"Reference": In esta modalità, la manopola di controllo Master Level non ha alcun effetto sul livello di uscita del Fathom v2. Serviri di esta impostazione se si controllinga, principamente, il livello del subwoofer tramite il ricevitore o preamplificatore/processor. Per coloro che hanno bambini piccoli o figli adolescenti iper-entusiasti, questa modalità operativa previene la manipolazione diretta del livello Master.

"Variable": In Questa modalità, la manopola di controllo Master Level determina il livello di uscita del subwoofer Fathom v2. Questa modalità èanche utile quando si fa corrispondere il livello del subwoofer Fathom v2 a un paio di altoparlanti stereo in un impianto a due canali.

Manopola del livello Master

La manopola Master Level è usata per controllare il livello di uscita del Fathom v2 quando la modalità Variable Level è selezionata sul pannello di controllo anteriore.

Quando ruotata in senso antiorario fino in fondo, l'uscita del Fathom v2 sera tacitata completeness. Quando in corrispondenza di "0" o in posizione verticale, il livello di guadagno Variable corrisponde all'impostazione del livello Reference. Quando ruotata in senso orario fino in fondo, il livello di uscita del Fathom v2 è 15 dB più alto rispetto all'impostazione Reference.

Luci

Il selettore "Lights" permette all'utente di selezionare una delle seguenti modalità di spia luminosa.

"Off" spegne tutti i LED del pannello anteriore in qualsiasi momento.

"Dim" imposta tutti i LED del pannello anteriore a un livello di luminosità ridotta quando il Fathom v2 è accesso.

"On" imposta tutti i LED del pannello anteriore a un livello di luminosità piena quando il Fathom v2 è accesso.

IMPORTANTE! QUANDO SI EFFETTUA LA RISOLUZIONE DEI PROBLEMI O LA CALIBRAZIONE D.A.R.O. ACCERTARSI CHE L'INTERRUPTORE "LIGHTS" SIA IMPOSTATO SU "DIM" o "ON".

Filtro PB

Il selettore LP Filter (passa-basso) determina la modalità operativa del filtrato passa-basso integrato del Fathom v2.

"Off" disattiva il fatto passa-basso eliminando completamente quello circuito dal percorso di segnale.

"12 dB" imposta la pendenza roll-off del filtro passa-basso a una pendenza di 12 dB per ottava (allincamento Butterworth).

"24 dB" imposta la pendenza roll-off del filtro passa-basso a una pendenza di 24 dB per ottava (allineamento Linkwitz-Riley).

L'impostazione di 24 dB attenua, con maggiore aggressività, le alte frequenze sulla impostazione della frequenza PB (vedi sotto). Se si sta usando il filtrato passa-basso integrato Fathom v2, sperimentare l'impostazione della pendenza del filtrato PB per ottenere la migliorie transizioneagli altoparlanti satelliti. Se si preferisce useare i filtri e le funzioni di gestione dei bassi nel proprio ricevitatore o preamplificatore, disattivare il filtrato integrato selezionando la posizione "Off".

Freq.PB

La manopola selettrice LP Frequency (passa-basso) permette all'utente di scegliere la frequenza roll-off del filtro passa-basso interno del Fathom v2. La frequenza è variabile da 30Hz (fino in fondo in senso antiorario) a 130Hz (fino in fondo in senso orario). Questa manopola non influisce sul segnale d'ingresso in qualsiasi modo se l'interruttore LP Filter è impostato su "Off". 80Hz è una frequenza del filtrto comunmente utilizzata e, solitamente, funge da buon punto di partenza per le regolazioni.

IMPORTANT

E.L.F.Trim

La manopola "E.L.F. Trim" (Extreme Low Frequency) permette all'utente di applicare una determinata quantità di equalizzazione di segnale a 24 Hertz (bassi molto ridotti). Con la rotazione completeness in senso antiorario, il segnale a 24Hz è tagliato di 12 dB. Su 0, l'equalizzatore è impostato piatto per un contributo zero al segnale. Con la rotazione completeness in senso orario, il segnale a 24Hz è aumento di 3 dB.

La funzione E.L.F. Trim è utile per realizzare un'uscita di frequenza molto bassa del Fathom v2 per la propria stanza. Con un po' di aumento, è possibile renderè del materiale acustico più entusiasmante. Impiegando la funzione di taglio, si può compensare il guadagno della stanza o del confine nelle basse frequenze. I confini della stanza e le dimensioni (limitate) finite della stanza causano l'aumento delle frequenze molto basse in relazione ad altre parti del segnale. Di conseguenza, la funzione E.L.F. Trim per tagliare le frequenze più basse può rivelarsi utile per domare bassi ridotti che suonano "rigonfi" o non naturali in stanze di piccola e media grandezza (ed èanche possibile ridurre le vibrazioni indesiderate in stanza o nella casa).

Polarità

L'interruttore "Polarity" consente all'utente di scegliere tra la polarità di segnale normale (0 deg) e inversa (180 deg). L'interruttore Polarity inflisce principamente sull'intervaldo piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti.

Diversamente dal comando Phase, che aggiunge efficacemente il ritardo temporale, l'interruttore Polarity produce un'inversione istantanea dei picchi di ampiezza del segnale. Ad esempio, se a un determinato punto di riferimento un'onda sinusoidale ha un picco di ampiezza, facendo scattare l'interruttore Phase, l'utente converte istantaneamente quel picco in un calo o una diminuzione dell'ampiezza. Dal momento che l'effetto dell'interruttore Polarity è immediato, completing il funzionamento del comando Phase e non può sostituito daesso.

Quando si colloca il Fathom v2 nella stanza, sperimentare l'interruttore Polarity prima di regolare il commando "Phase". Ciacuna posizione dell'interruttore Polarity potrebbe fornire una transizione più fluida tra il proprio Fathom v2 e gli altoparlanti satelliti. Serviri di materiale sorgente con un buon contento di bassi medi e superiori per la valutazione.

Fase

La manopola di controllo Phase consente all'utente di regolare la "temporizzazione" dell'uscita del subwoofer in relazioneagli altoparlanti principali. Il commande Phase influisce principalmente sull'intervallo piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti. Sono possibili impostazioni di fase tra 0 grade (rotazione completeness in senso antiorario) e 270 grade (rotazione completeness in senso orario). Le diciture del commande Phase sono indicizzate a una frequenza di 80Hz , dal momento che quello è il punto di crossover più comune tra gli altoparlanti satelliti e un subwoofer.

Le posizioni degli altoparlanti, del subwoofer e dei sedili di ascolto variano sensibilmente nelle estallazioni home theater. Dal momento che la posizione fisica degli altoparlanti in relazione ai confini della stanza e reciproca influisce notevolmente sulla qualità percepita dell'uscita audio, a volte è di aiuto ridardare l'uscita del subwoofer. Questo è esattamente ciò che si verifica quando si ruota il commando Phase或者其他 0 grade.

Una volta che il Fathom v2 è stato posizionato nella propria stanza di ascolto per offrirè l'audio completo più fluido, e dopo aver determinato la posizione ottimale dell'interruttore "Polarity" (vedere il capitolo che segue), sperimentare la posizione della manopola Phase. Impiegando del materiale sorgente familiare con un buon contento di bassi medi e superiori, regolare il comando Phase e ascoltare bassi medi meglio definiti e una transizione più fluida tra il subwoofer e gli impianti degli altoparlanti satelliti. Se nessuna impostazione individuale suona meglio dell'altra, lasciare la manopola Phase su 0 grade.

COLLEGAMENTO DEL FATHOM v2

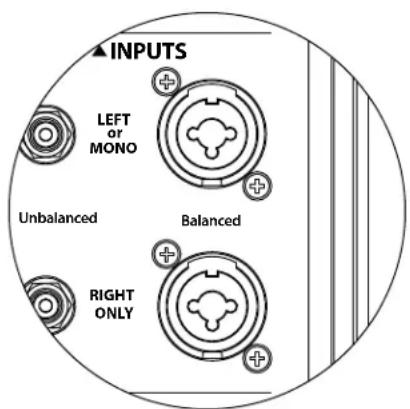

Ingressi bilanziati

Se il ricevitore home theater o il preamplificatore/processore offre uscite bilanciate, gli ingressi bilanziati del Fathom v2 sono il collegamento preferito. I collegamenti bilanziati trovano ampio uso negli studi professionali e in applicazioni di rafforzamento acustico per una series di motivi molto validi. Oltre a fornire una messa a terra adeguata tra i componenti, la trasmissione bilanziata del segnale è studiata per annullare rumori indotti del cavo dall'ambiente circostante (aspetto particolarmente importante per i cavi lunghi). Di consegenza, se si usano collegamenti bilanziati, l'impianto émetterà, con buona probabilità, meno ronzii o altri rumori estranei.

I subwoofer Fathom v2 presentano dei collegamenti d'ingresso bilanciati a sinistra e a destra con connettori jack combinati XLR. Questi connettori jack speciali accettano un connettore XLR maschio a tre pin o un connettore "punta-anello-manicotto" (TRS) da 1/4 di pollice (6,3mm) per la compatibilità con unaserie di apparecchiature.

Per gli impianti con un subwoofer mono oppure collegamento di canali "LFE", si utilizzera soltanto un connettore jack indicate come "Left or Mono". Questo metod si applica ai ricevitori multi-canale più moderni e a preamplificatore/processor. Connettori jack d'ingresso separati a sinistra e destra sono forniti per i sistemienza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle appearechiature audio a due canali.

Dei cavi bilanciati appropriati sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Fathom v2.

Note tecniche:

• Non utilizzato degli ingressi bilanciati con segnali sbilanciati tramite adattatori. Gli ingressi sbilanciati del Fathom v2 sono preferibili in situazioni in cui è disponibile soltanto una sorgente di segnale sbilanciata. L'impenenza degli ingressi bilanciati è 20 kOhm.
• I connettori d'ingresso sono configurati in osservanza delle raccomandazioni della Audio Engineering Society per cavi segnale bilanciati come indicato di seguito:

Collegamento XLR

Pin 1: Schermatura
Pin 2: Positivo
Pin 3: Negativo

Collegamento TRS:

Punta: Positiva

Anello: Negativo

Manicotto: Schermatura

IMPORTANT! SE IL RICEVITORE O PREAMPLIFICATORE/PROCESSORE NON HA USCITE XLR O BILANCIATE TRS DA 1/4 POLLICE, SI PREGA DI CONSULTARE LA SEZIONE "INGRESSI SBILANCIATI" A PAG. 19 PER INFORMAZIONI SUL COLLEGAMENTO DEGLI INGRESSI. NON TENTARE DI COLLEGARE LE USCITE SBILANCIATE AGLI INGRESSI BILANCIATI DEL FATHOM V2 MEDIANTE ADATTATORI.

Gli ingressi a sinistra e a destra sul Fathom v2 sono addizionati internamente in un unico canale mono. Dal momento che il Fathom v2 è intrinsecamente un dispositivo a canale "mono" o singolo, è possible usare gli ingressi a sinistra e destra per il Fathom v2 Master e poi distribuire il segnale mono sommato a Fathom v2 Slave aggiuntivi nell'impianto.

IMPORTANT

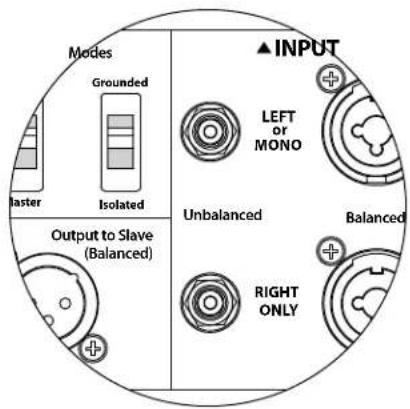

Ingressi bilanciati

Il subwoofer Fathom v2 presente dei connettori d'ingresso di tipo RCA, individuali, sbilanciati, a sinistra e a destra. Questi sono i connettori più comunmente usati per le applicazioni audio domestiche e devono essere impiegati se il ricevitore o il preamplificatore/processore non offre uscite bilanciate. Sebbene i collegamenti sbilanciati non siano immuni al rumore come un collegamento bilanciato, i subwoofer Fathom v2 impiegando l'isolamento ottico sugli ingressi sbilanciati, al fine di ridurre al minimo i possibili rumori nel proprio impianto.

Per gli impianti con un subwoofer mono oppure collegamento di canali "LFE", si utilizzera soltanto un connettore jack tipo RCA indicate come "Left or Mono". Questo metod si applica ai ricevitori multi-canale più moderni e a preamplificatore/processor. Connettori jack d'ingresso di tipo RCA separati a sinistra e destra sono forniti per i sistemienza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle apparecchiature audio a due canali.

Note tecniche:

• Quando le uscite bilanciate non sono disponibili sulla sorgente di segnale, è necessario impiegare gli ingressi sbilanciati di tipo RCA. I Fathom v2 presentano circuiti con isolamento ottico sugli ingressi sbilanciati per ridurre al minimo la probabilità di rumore indotto da un circuito di terra. L'impedenza degli ingressi sbilanciati è 50 kOhm.
  I collegamenti sono standard del settore per i cavi di segnale sbilanciati come indicate di seguito:

Collegamento di tipo RCA:

Punta: Positiva

Manicotto: Negativo

IMPORTANT

IMPORTANT! SE ESISTE DEL RUMORE DOPO IL COLLEGAMENTO, GLI AMPLIFICATORI FATHOM V2 CONSENTONO IL COLLEGAMENTO A MASSA O L'ISOLAMENTO DEGLI INGRESSI SBILANCIATI. CONSULTARE LA SEIZIONE "INTERRUPTORI DELLA MODALITA D'INGRESSO" A PAG. 20 DEL PRESENTE MANUALE PER MAGGIORI INFORMAZIONI SULLA RIDUZIONE AL MINIMO DEL RUMORE.

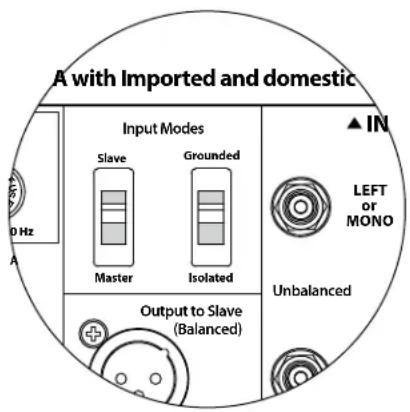

Interruttori della modalità d'ingresso:

Due interrupttori si trovano sul pannello posteriore al fine di controllare il collegamento a terra del segnale sbilanciato e il funzionamento master/slave.

Interruttore isolato/messo a terra

L'interruttore Input Mode "Grounded / Isolated" influisce soltanto sugli ingressi RCA sbilanciati ed è progettato per agevolare un collegamento silenzioso e privo di ronzio al proprio impianto audio o home theater. Questa funzione è inclusa per gestire problemi di messa a terra del segnale riscontrati spesso negli impianti home theater quando sono interconnessi diversi componenti di svariati produttori.

Il Fathom v2 è spedito con questo interruptatore nella posizione "Isolated". Se, con tutti i componenti dell'impianto collegati e accesi (ma alla alcuna sorgente in riproduzione), si sente un ronzio continuo a basse frequenze dal Fathom v2, far scattare questo interruptatore nella posizione "Grounded" e valutare la differenza di livello di rumorosità. Servirsi della posizione dell'interruttore che offre meno ronzio o rumorosità.

IMPORTANTE! SI PREGA DI NOTARE CHE LA SOSTITUZIONE DI UN EVENTUALE COMPONENTE NELL'IMPIANTO OTTIMIZATO (RICEVITORE, AMPLIFICATORE, LETTORE DVD, CAVO O DISPOSITIVO SATELLITARE, ECC.) POTREBBE ALTERARE LO SCHEMA DI MESSA A TERRA DEL SEGNALE E CAUSARE UN RONZIO NELL'IMPIANTO PRECEDENTE MOUNTENZO. SE SI AGGIUNGE O SI MODIFICA UN COMPONENTE AMONTENEL PROPRIO IMPIANTO HOMETHEATER, POTREBBE ESSERE NECESARIO RVISITARE L'IMPOSTAZIONE DI QUESTA MODALITA D'INGRESSO SUL SUBWOOFER FATHOM V2 PER PRESTAZIONI DI RUMORE OTTIMALI. SOTTO QUESTO PUNTO DI VISTA, IL CAVO E IL DISPOSITIVO SATELLITARE SI RIVELANO PARTICULARMENTE PROBLEMATICHE.

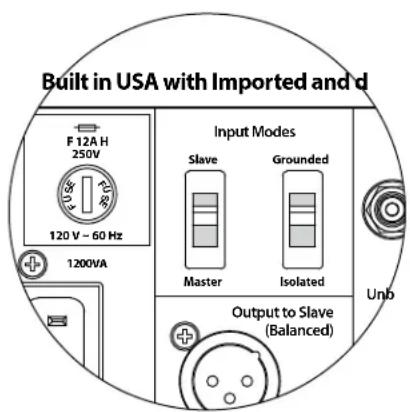

Interruttore Master/Slave

I Fathom v2 sono progettati per accogliere lavoramente l'implementazione di diversi subwoofer nel proprio impianto home theater mediente una catena di collegamenti Master/Slave. Questo metodode consente di utilizzato funzioni di elaborazione del segnale di un Fathom v2 per controllare centralmente Fathom v2 multipli nella stanza. La funzione Master/Slave, inoltre, consente all'impianto D.A.R.O. di ottimizzare la risposta di un's installatione di subwoofer multipli.

Il Fathom v2 è spedito con quello interruptatore nella posizione "Master". Se si usa ununo Fathom v2, si impiegherà la posizione "Master" e non ci si dovrà preoccupare ulteriormente conQLsta sezione.

Se l'installazione comprende due o più amplificatori Fathom v2, si designera un Fathom v2 comme "Master" e tutti gli altri nell'impianto come subwoofer "Slave"tramite l'interruttore "Master/Slave" sul pannello posteriore dell'amplificatore di ciascun Fathom v2. I LED sul pannello anteriore del Fathom v2 sono presenti per indicate se la modalità "Master" o "Slave" è stata selezionata per un dato subwoofer.

Dal Fathom v2 che opera in modalità "Master", il segnale "Output to Slave" trasporta qualsiasi elaborazione del segnale selezionata sul Fathom v2 Master (compresa l'impostazione Master Level e l'elaborazione D.A.R.O.) gli altri Fathom v2 che operano in modalità "Slave". L'elaborazione del segnale e i controllingi del livello sul subwoofer "Slave" saranno inattivabili. In questa modalità, l'utente non deve preoccuparsi delle impostazioni di livello, crossover e altre tipo per i subwoofer slave.

Note tecniche:

• Selezionando la posizione "Slave" si elimina l'elaborazione del segnale definibile dall'utente e il controllo del livello master. In virtù di quello aspetto, vi sono alcune situazioni speciali in cui si desidera attivare un unico Fathom v2 in modalità "Slave". Se si utilizzato l'elaborazione del segnale e comandi di corrispondenza del livello, attivando la modalità "Slave" si previene l'influenza sui parametri con i comandi manuali sul Fathom v2.

IMPORTANT

IMPORTANTE! SI PREGA DI CONSULTARE GLI "SCHEMI DI COLLEGAMENTO DELL'IMPIANTO" A PAGG. 22-25 PER MAGGIORI INFORMAZIONI SULL'UTILIZZO DEI COLLEGAMENTI D'INGRESSO/USCITA.

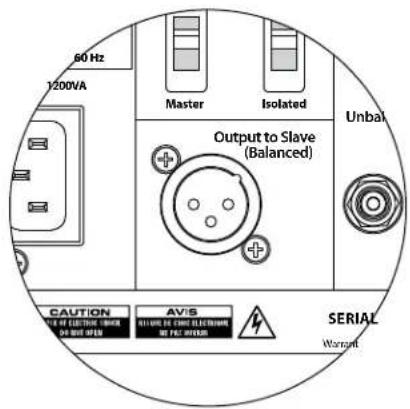

Connettore di uscita a Slave

Se si utilizes più di un subwoofer Fathom v2 in un impianto home theater, si designera un Fathom v2 comme Master (vedere pag. 20), e si alimenteria il segnale da"This ai Fathom v2 "Slave" restanti tramite quest'uscita XLR bilanciata. Il cavo "Output to Slave" cui assere collegato all'ingresso XLR "Left or Mono" bilanziato sul Fathom v2 successivo. Quando un Fathom v2 è in modalità "Slave", il collegamento "Output to Slave" cui assere usato per passare il segnale a ulteriori Fathom v2 in modalità "Slave".

Il connettore "Output to Slave" è studiato per essere usato come indicato di seguito:

1) Dal connettore "Output to Slave" del Fathom v2 "Master" all'ingresso XLR bilanciato "Left or Mono" del primo Fathom v2 "Slave".
2) Dal connettore "Output to Slave" del primo Fathom v2 "Slave" all'ingresso XLR bilanciato "Left or Mono" del secondo Fathom v2 "Slave".
3) Dal connettore "Output to Slave" del secondo Fathom v2 "Slave" all'ingresso XLR bilanciato "Left or Mono" del terzo Fathom v2 "Slave". Ecc, ecc. (fino a dieci Fathom v2 possono essere collegati in questa configurazione). Dei cavi bilanciati appropriati con terminazioni XLR sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Fathom v2.

Note tecniche:

• Il segnale "Output to Slave" trasporta qualsiasi elaborazione del segnale selezionata sul Fathom v2 Master (compresa l'impostazione Master Level e l'elaborazione D.A.R.O.)agli altri Fathom v2 che operano in modalità "Slave".
• Dai Fathom v2 che operano in modalità "Slave", il segnale "Output to Slave" è una replica esatta e bufferizzata del segnale d'ingresso bilanciato, rendendo quello metod di distribuzione del segnale preferibile rispetto all'impio di adattatori a Y o splitter.
• Usare esclusivamente cavi di collegamento schermati con connettori XLR di alta qualità per il collegamento Master/Slave. Non serviri mai di cavi sbilanziati con adattatori.

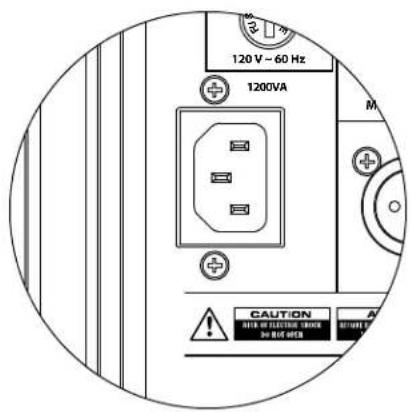

Connettor di alimentazione CA tipo IEC

Il connettore femmina del cavo CA tipo IEC riceve un cavo di alimentazione a calibro elevato, lungo 6 ft. (1,8m) , incluso nel proprio subwoofer Fathom v2. I Fathom v2 venduti in diverse parti del mondo sono configurati per l'implanto elettrico di ciascun mercato e includono connettori appropriati sui rispetti cavi di alimentazione. Si prega di notare i contrassegni della tensione accanto al connettore CA e assicurarsi di erogare alimentazione al Fathom v2 soltanto da un connettore femmina che corrisponda a tali contrassegni. Non usare un cavo di alimentazione CA diverso da quello fornito con il Fathom v2. Per informazioni sul portafusibili principale, si prega di consultare il capitolo sulla risoluzione dei problemi del presente manuale.

Il subwoofer Fathom v2 è un dispositorio potente e può assorbire molto corrente. Se sono collegati troppi componenti a un subwoofer Fathom v2 verso una presa elettrica, si rischia di far scattare l'interruttore del circuito domestico durante programmi molto impregnativi. Se ciò dovesse accadere, separators il Fathom v2 e gli altri componenti tra due circuiti elettrici CA. Se possibile, per le massime prestazioni, dedicate un circuito CA a ciascun Fathom v2.

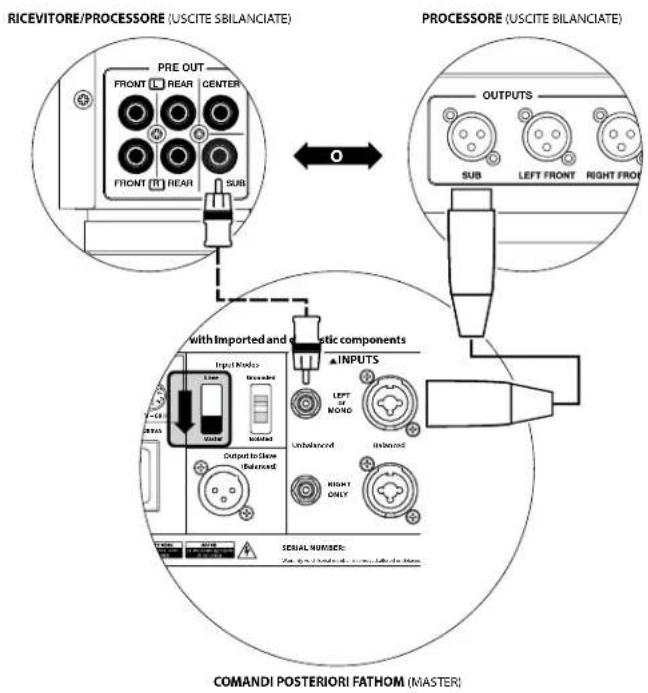

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 1: Un Fathom v2 a ricevitore Home Theater o preamplificatore/processore Home Theater

La maggior parte dei ricevitori e preamplificatori/processor home theater forniscono un'unica uscita subwoofer (mono). Quando si collega un'uscita subwoofer mono al Fathom v2, si userà sostanto l'ingresso "Left or Mono" del Fathom.

Due tipologie di collegamento sono disponibili per collegare il Fathom v2 all'impianto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitore o processore ha uscite bilanciate, consigliamo vivamente di utilizzarle.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. L'utente utilizzera soltanto uno di quosti metodi di collegamento in ingresso (non entrambi).

ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

ATTENZIONE

ricevitore Home Theater o

preamplificatore/processore Home

Theater

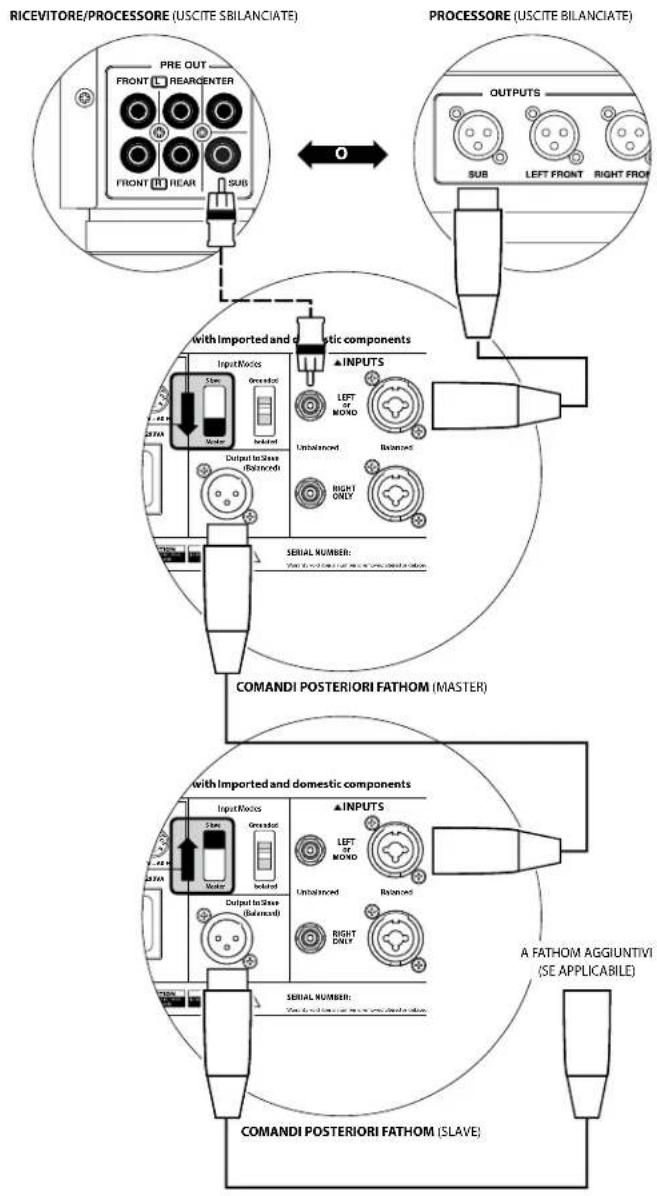

Per splificare notevolmente l'impiego di diversi subwoofer in un unico impianto home theater, i Fathom v2 integrano unsystema di distribuzione del segnale "Master/ Slave". Questo consente il controllo di tutti iFathom v2 in un impianto da un'unica unita "Master".

Prima di tutto, si selezione uno dei subwoofer Fathom v2 come "Master" tramite il suo interrottore superiore "Input Mode". In linea di massima, si designa il Fathom v2 più vicino al ricevitore/preamplificatore comme Master. In alcuni casi, ad esempio, quando è difficile accedere al pannello di controllo di alcune unità, è preferibile designare quello con accesso più agevolato come il Master.

Due tipologie di collegamento sono disponibili per collegare il Fathom v2 Master all'implanto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati forniscono una rezezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitore o processore ha uscite bilanciate, consigliamo vivamente di utilizzare per collegare il Fathom v2 designato come Master.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. Si utilizzeri soltanto uno di quosti metodi di collegamento dell'ingresso per il Fathom v2 designato comme Master (non entrambi).

1 Fathom v2 restanti nell'impianto saranno configurati come unità "Slave"tramite gli interrupttori superiori "Input Mode". Impiegando dei cavi XL.R bilanciati, si colleghera IOutput to Slave" del Fathom v2 Master all'ingresso bilanciato Left or Mono" del primo Fathom v2 Slave. Il connettore Output to Slave"di quella unità Slave alimentera I'ingresso "Left or Mono dell'unita Slave successiva tramite un alto cavo XLR. Le unità Slave che seguono saranno collegate nella stessa maniera.

IMPORTANT

I collegamenti tra Fathom "Master" e "Slave" e Fathom "Slave" sono ESCLUSIVAMENTE tramite cavi XLR bilanziati.

ATTENZIONE

ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 3: Un Fathom v2 in mono a un impiano audio a due canali

Quando si collega un Fathom v2 (o Fathom v2 multipli) in mono a un impianto audio a due canali, si utilizzeranno entrambi gli ingressi significati con "Left or "Mono" e "Right". La somma dei circuiti nella sezione d'ingresso del Fathom v2 addizionera i segnali stereo al mono.

Consigliamo vivamente di usare un crossover attivo di alta qualità, come il JL Audio CR-1, per dividere i segnali del preamplificatore prima del collegamento al Fathom v2 e all' amplificatore che attiva gli altoparlanti principali. In quello modo, sare possibile filtrare le frequenze basse dai segnali che attivano gli altoparlanti principali, con seguenti prestazioni migliorari.

Se non si usa un crossover attivo e si desidera eseguire gli altoparanti principali full-range, è possibile sud dividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al posto del crossover attivo lostrato dello schema.

Due tipologie di collegamento sono disponibili per collegare il Fathom v2 all'impianto audio a due canali: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanciate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. L'utente utilizzerà sostanto uno di questei metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Fathom v2 aggintivi sono essere collegati in modalità "Slave" al Fathom v2 connesso come migliorato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 23 per una spiegazione del collegamento Slave.

ATTENZIONE

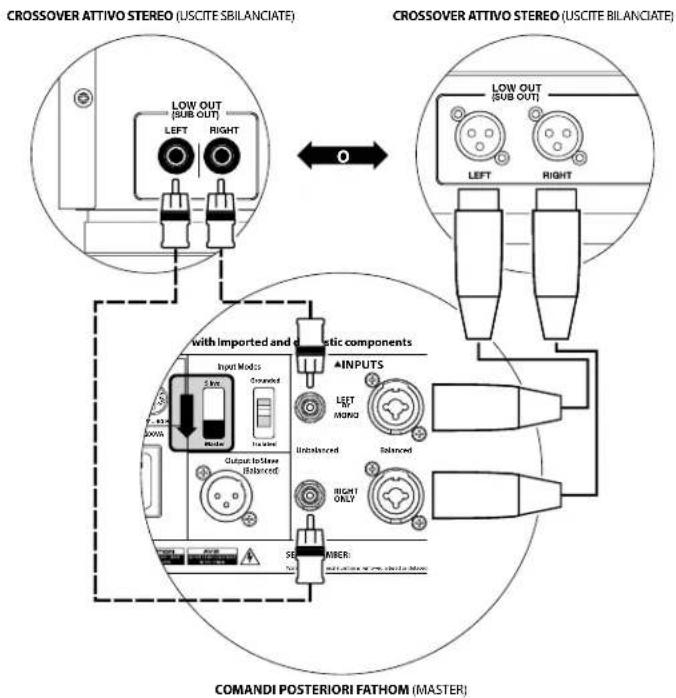

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 4:

Due Fathom v2 in stereo a un impianto audio a due canali

Quando si collegano due Fathom v2 in stereo a un impianto audio a due canali, siutilizzeranno soltanto gli ingressi "Left or Mono" di ciascun Fathom v2. I'interruttore superiore "Input Mode" su ciascun Fathom v2 sare impostato sulla posizione Master".

Consigliamo vivamente di usare un crossover attivo di alta qualità, come il JL Audio CR-1, per dividere i segnali del preamplificatore prima del collegamento al Fathom v2 e all' amplificatore che attiva gli alto parlanti principali. In quello modo, sera possibile filtrare le frequenze basse dai segnali che attivano gli alto parlanti principali, con seguenti prestazioni migliorari.

Se non si usa un crossover attivo e si desidera eseguire gli altoparlianti principali full-range, è possible suddividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al postodel crossover attivo nostrato dello schema.

Due tipologie di collegamento sono disponibili per collegare il Fathom v2 all'impianto audio a due canali: bilanziato (connettore XLR o TRS da 1/4 poll.) e sbilanziato (connettore tipo RCA). I collegamenti bilanziati fornisco una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanziate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla destra, i collegamenti bilanziati sono mostrati come linee piene, i collegamenti sbilanziati sono mostrati come linee tratteggiate. L'utente utilizzera soltanto uno di quosti metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Fathom v2 aggintivi possono essere collegati in modalità "Slave" al Fathom v2 connesso come migliorato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 23 per una spiegazione del collegamento Slave.

ATTENZIONE

ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE

1) Predisposizione del processo di configurazione: 26-27
2) Impostazione del livello: 28
3) Regolazione della polarità/fase: 28
4)Experimentoclonasede: 28
5) Applicazione D.A.R.O.: 29-30
6) Regolazione E.L.F. Trim: 30

PREDISPOSIZIONE DEL PROCESSO DI CONFIGURAZIONE:

Si prega di confirmare le seguenti impostazioni dell'impiano prima d'iniziare il processo di configurazione. In quello modo, sare possibile garantire un punto di partenza neutrale e una configurazione efficace del proprio impianto subwoofer.

Sul proprio ricevitore home theater o preamplificatore/processore:

Prima d'iniziare la configurazione del proprio impianto subwoofer Fathom v2, consigliamo di impostare il ricevitore o preamplificatore/processore come indicato di seguito (specnere tutti i Fathom v2 nell'impianto tramite gli interrupttori di accensione del pannello anteriore prima di esguire queste regolazioni):

1. Dimensioni dell'altoparlante

Nel menu di configurazione dell'altoparlante del proprio ricevitore o preamplificatore/processore, configurare tutti gli altoparlanti ad alta frequenza su "small" con un punto crossover di 80Hz . Questo inviera TUTTI i bassi al/ ai Fathom v2.

2. Distanza dell'altoparlante

Nel menu di configurazione dell'altoparlante, configurare correttamente le distance di tutti gli altoparlanti al sedile di ascolto primario, inclua la distance del subwoofer. Serviri di un metro a nastro per determinare queste distance (è importante la coerenza temporale). Se si utilizzato diversi Fathom v2, calculare la media delle loro distance rispetto al sedile di ascolto primario e utilizzato quel numero per impostare la distance dei subwoofer.

3. Livello del subwoofer

Impostare il livello del subwoofer nel ricevitore o preamplificatore/processore su "0" oppure nella sua posizione centrale.

4. Comandi dei toni/Equalizzatori

Configurare i comandi di tutti i toni su "0" e disattivare tutte le funzioni equalizzatore.

Sul proprio crossover attivo o processore di gestione dei bassi:

Se si usa un crossover attivo oppure un processore di gestione dei bassi, consigliamo di impostarlo come indicate di seguito prima d'iniziare la configurazione del proprio impianto subwoofer Fathom v2 (si prega di spegnere tutti i Fathom v2 nelle'impianto, prima di effettuare queste regolazioni):

1. Frenuenza del filtro passa-basso

Selezionare una frequenza del filtro passa-basso di 80Hz (pendenza di 24dB /ottava)

2. Freqenza del filtro passa-alto

Selezionare una frequenza del filtro passa-alto di 80Hz (pendenza di 24 dB/ottava)

3. Livello di uscita (subwoofer) passa-alto

Impostare il livello di uscita del subwoofer su "0" oppure in posizione centrale.

Sul pannello anteriore del Fathom v2:

Spagnere il ricevitore home theater o preamplificatore/processore per apportare queste regolazioni.

1. Interruftore "Power"

Far scattare l'interruttore "Power" di agli Fathom v2 in posizione "On".

1. Interruttore"Lights

Far scattare l'interruttore "Lights" di agli Fathom v2 in posizione "On". Se non si vedono luci sul pannello anteriore, è possibile che ci sa dimenticati di collegare il Fathom v2 oppure potrebbe esserci un problema con il circuito elettrico.

1. Spie "Input Mode"

Se si usa un unico Fathom v2, confirmare che la sua spia "Input Mode" sia in posizione "Master". In caso contrario, sare necessario accedere all'interruttore superiore "Input Mode" sul pannello posteriore del Fathom v2.

Se si usano Fathom v2 multipli nella configurazione Master/Slave, confermare che l'unità collegata direttamente al ricevitore o preamplificatore/processore indichi "Master" sulle sue spie "Input Mode" e che tutte le altre unità indichino "Slave" sulle loro spie "Input Mode". In caso contrario, sare necessario accedereagli interruptori "Input Mode"sui pannelli posteriori dei Fathom v2.

1. Interruftore "Level Mode"

Far scattare l'interruttore "Level Mode" sul Fathom v2 Master in posizione REF

1. Interruftore "LP Filter"

Se il proprio ricevitatore/processore home theater manipola la gestione dei bassi (altoparlanti impostati su "small"), oppure se si usa un crossover/processore di gestione dei bassi esterno, far scattare l'interruttore "LP Filter" sul proprio Fathom v2 Master su "OFF". In caso contrario, selezionare la posizione "12 dB".

1. Freq. PB (Hz)

Ruotare la manopola "LP Freq." in posizione 80Hz

1. Manopola "E.L.F. Trim (dB)"

Ruotare la manopola "E.L.F. Trim" su "0"

1. Interrufttore "Polarity"

Far scattare l'interruttore "Polarity" su "0".

1. Manopola "phase (deg.)"

Ruotare la manopola "phase" su "0" gradi

1. D.A.R.O. Interruttore Defeat

Premere l'interruttore Defeat D.A.R.O. di modo che la spia rossa nell'interruttore resti accesa.

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE (continua) Configurazione dell'impiano subwoofer:

Una volta impostati i comandi sul proprio ricevitore home theater o preamplificatore/processore e sul/sui Fathom v2 alle impostazioni consigliate alle pagne 26 e 27, si è pronti a iniziare la configurazione del Fathom v2 per prestazioni ottimali.

1. Impostazione del livello

Impiegando della musica o un film familiare con bassi profondi, regolare il livello del subwoofer per mescolarsi con gli altri altoparlanti, servendosi del lavoro di livello del subwoofer sul ricevitore o preamplificatore/processor. Questo metod e più immune alla manomissione rispetto alla manopola "Master Level" del Fathom v2 (pensiamo ai bambini piccoli o visitatori curiosi).

Nell'improbabile eventualità che il controllo di livello subwoofer nel ricevitore o preamplificatore/processor non possa essere innalzato abbastanza per un'equivalenza di livello del Fathom v2, ruotareQLIa manopola su "0". Poi, far scattare l'interruttore "Level Mode" del Fathom v2 su "Variable" e con "0" come punto di riferimento (il guadagno in modalita REF e il guadagno "0" Variable sono identici), usare il comando "Master Level" per un'equivalenza di livello del subwoofer con altri altoparlanti. PRENDERE NOTA DI QUEST'IMPOSTAZIONE PER L'USO FUTURO.

Per informazioni più dettagliate sui comandi delle impostazioni di livello del Fathom v2, consultare i capitoli "Modalità di livello" e "Manopola di livello Master" alle pagine 15-16 del presente manuale.

2. Regolazione della polarità e della fasa

Spesso, è utile avere una seconda persona che attivi questi comandi, di modo che si possano udire disponibile le variazioni dal sedile di ascolto primario.

Ascoltando del materiale sorgente familiare (preferibilmente musica con Buona risposta di bassi superiori e massi medi), far scattare l'interruttore "Polarity" da "0" a "180" e ascabtare le differenze. L'impostazione corretta suonerà più naturale con la migliorie articolazione dei bassi superiors. Setrambe hanno un audio simile, scegliere "0".

Una volta impostata la polarità, servirsi dello stesso materiale musicae per testare diverse impostazioni del commando "Phase" e scegliere quella che ottimizza ulteriormente la risposta dei bassi superiors e medi. Se non è possibile ascoltare la differenza, impostare il commando su "0".

Se l'utente è soddisfatto delle prestazioni di base del subwoofer, è pronto a passare al passaggio successivo. In caso contrario, consigliamo all'utente di sperimentare la posizione del proprio subwoofer fino a quando è soddisfatto delle sue prestazioni di base. Sperimentare con il positizionamento si rivela ESSENZIALE per un impianto dall'audio superiore. Spostando il subwoofer soltanto di pochi metri più influire sensibilmente sulla fluidità dei bassi. Per agli nuova posizione, iniziare con i comandi di polarità e fase su "0" e ripetere il processo di configurazione iniziando con il passaggio 1.

IMPORTANT! PRENDERE NOTEA DI TUTTE LE IMPOSTAZIONI ESEGUITE NEI PASSAGGI DA 1 A 3 PER LA CONSULTAZIONE FUTURA.

IMPORTANT

IMPORTANTE! ACCERTARSI CHE LA STANZA SIA SILENZIOSA MENTE IL D.A.R.O. É CALIBRATO! SPEGNERE EVENTUALI APPARECCHI RUMOROSI IN PROSSIMITA DELLA STANZA DI ASCOLTO (LAVASTOVIGLIE, LAVATRICI, ECC.)

É DI PARTICOLARE IMPORTANZA SPEGNÈRE I CONDIZIONATORI D'ARIA O LE POMPE DI CALORE DURANTE LA CALIBRAZIONE. QUESTI SISTEMI HVAC DI TIPO AD ARIA FORZATA POSSONO GENERARE LIVELLI MODERATI DI RUMORE A 15 - 20 HZ CHE POSSONO INTERFERIRE CON LA CALIBRAZIONE.

4. Applicazione del Digital Automatic Room Optimization (D.A.R.O.)

Ora, si è pronti per applicare la potenza dell'esclusivo sistema Digital Automatic Room Optimization (D.A.R.O.) di JL Audio. Questoistema misura la risposta del subwoofer in corrispondenza del sedile primario di ascolto e applica un equalizzatore potente a 18 bande per domare i picchi causati dai modi della stanza, comportando prestazioni di bassi più accurati e fluidi. Se si usano diversi Fathom v2 in una configurazione Master/Slave, sare necessario soltanto gestire l'unità designata come "Master" per eseguire la calibrazione D.A.R.O. per l'intero impianto subwoofer. Si noti che l'elaborazione di tutti i segnali è disattivata durante la calibrazione D.A.R.O., indistinctamente delle impostazioni delle manopole. Il normale funzionamento sare ripristinato una volta completata la calibrazione.

a) Impostare l'interruttore di accensione principale in posizione "ON" e accertarsi che le spie del Fathom v2 sono accese mediante l'interruttore "Lights".
b) Rimuovere il microfono di calibrazione alla sua custodia protettiva e collegare il rispectivo cavo al connettore jack mini-XLR sul pannello di controlo anteriore del Fathom v2.

NOTA: D.A.R.O. La calibrazione è possibile soltanto quando il microfono di prova JL Audio è inserito nel pannello anteriore del Fathom v2. La funzione "Calibration" è disattivata perché alcun microfono collegato, al fine di prevenir perdite di impostazioni.

c) Collegare il microfono all'altra estremita del cavo del microfono e posizionare momentaneamente il microfono nel sedile primario di ascolto. Se si dispone di un'asta per microfono, è possibile posizionare il microfono all'altezza della testa e collocarlo nel sedile primario di ascolto.
d) Sul pannello di controllo del Fathom v2, premere il tasto "Calibrate". La luce verde sul tasto "Calibrate" lampeggerà lentamente, aindicare che la calibrazione inizIERÀ nel giro di 5 secondi.
e) Una volta trascorsi 5 secondi alla selezione di "Calibrate", tornare al proprio sedile primario di ascolto e tenere il microfono in posizione di seduta normale della testa, approssimativamente all'altezza delle orecchie.
f) Una sequenza di rumori sare riprodotta dal Fathom v2 che somigliano a suoni brevi statici. La sequenza dura approssimativamente 3 minuti. Nel corso di questo processo, ilsystema D.A.R.O.esegue un rilevamento della risposta di frequenza presso il sedile e corregge i problemi che trova. Il systema D.A.R.O. compensa che eventuali differenze di livello prima e loro che il Fathom v2 abbia un rumore percipito simile durante il processo di calibrazione. Una volta che il D.A.R.O. ha terminato la calibrazione, il tasto "Calibrate" rimarrazza accesso, aindicare una calibrazione avvenuta correttamente.

Se l'utente desidera eseguire una calibrazione ex novo, è sufficiente ripetere i passaggi sopraindicati.

Per eliminare le impostazioni D.A.R.O. (ad es. ritornare a pietto) e spegnere la spia Calibrate, tenere premuto il tasto Demo, quando premere il tasto Defeat. Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se siiene premuto il tasto Demo per più di 2 secondi alla toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere simpliciente che termini la sequenza Demo e tentare di nuovo. Attenendosi alla normale procedura indica in alto, è possibile eseguire una nuova calibrazione.

IMPORTANTE! SE SI SPOSTA IL FATHOMV2 OIL SEDILEDI ASCOLTO PRINCIPALE IN FUTURO, É NECESARIO ESEGUIDE LA PROCEDURE D.A.R.O. DI NUVO. UN'EVENTUALE CALIBRAZIONE É UNIVOCA PER QUELLA PARTICULE COMBINAZIONE DI POSIZIONE DEL SUBWOOFER E DEL SEDILE DI ASCOLTO. É SUFFICIENTE ATTENERSI AI PASSAGGI SOPRAINDICATI PER CREARE UNA NUOVA CURVA DI CALIBRAZIONE.

Utilizzato il dato "E.L.F. Trim" per regolare l'estensione dei bassi estremamente ridotti del Fathom v2. Questo dato consente -12 dB di taglio o +3 dB di aumento a 24 Hertz e si rivela particolarmente utile quando si usa un Fathom v2 (o due) in un home theater di misure da piccole a medie. Dal momento che gli spazi chiusi esigui aiutano a innalzare il livello di frequenze di bassi più ridotti, gli home theater più piccoli possono essere sopraffatti dalla forte uscita dei bassi ridotti del subwoofer Fathom v2. Questo cui create una nota "spessa" o "rigonfia" nella zona dei bassi più ridotti. Ruotando la manopola "E.L.F. Trim" si riduce il livello di bassi ridotti estremi e si allevia但这a condizione. Sentirsi liberi di sperimentare e ascoltare una varietà di materiali impregnativi sono a individuire la migliorare corrispondenza per la propriaStanza e i propri gusti.

Ora il Fathom v2 è ottimizzato per le migliori prestazioni dei bassi presso il proprio sedile di ascolto. Complimenti!

IMPORTANT

DOMANDE FREQUENTI

Posso collocare degli oggetti sul mio subwoofer?

Sconsigliamo di collocare eventuali oggetti sulla cassa del subwoofer, in quanto potrebbero vibrare, causando rumori indesiderati e possibili danni alla rifinitura. In nessuna circostanza si deve collocare un oggettoto contente liquidi sulla cassa del Fathom v2.

Il Fathom v2 dispone di una schermatura magnetica?

I subwoofer Fathom v2 non hanno una schermatura magnetica. Per evitare distorsioni magnetiche con alcune tipologie di televisors, collocare il Fathom v2 almeno a 3-4 piedi (1 - 1,5m) dal proprio schermo. Se sinota una variazione di colore nell'imagine, cercare di allontanare ulteriormente il subwoofer fino a quando questi artefatti scompaiano.

La mia bolletta dell'elettricità sare alla se lascio il Fathom v2 in modalità "Auto"?

Quando in modalità "Auto", l'amplificatore Fathom v2 si attiva soltanto se è rilevato un segnale notevole in corrispondenza degli ingressi. Quando spento, rimangono attivi soltanto i circuiti di standby, che assorbono quantità trascuribili di corrente alla presa a muro (meno di 5 Watt).

Dovrei scollegare il mio subwoofer durante una tempesta oppure un'assenza prolongata?

SI. Si dovrebbe scollegare il proprio Fathom v2 durante una tempesta (o prima). In quello modo si prevengono eventuali danni dovuti a picchi di tensione a causa dei fulmini. In queste condizioni, è una buona idea scollegare tutti i componenti audio/video. Se si andrava via da casa per diversi giorni, èanche una buona idea scollegare i componenti dell'home theater al fine di prevenir danni dovuti a tempeste impreviste o condizioni della linea elettrica.

PULIZIA DEL PROPRIO FATHOM v2

Spolverare la cassa del proprio subwoofer Fathom v2impiegando un panno in morbida microfibræ e pulito, oppure uno spelverino con piume. I panni in microfibræ sono disponibili comunmente ovunque siano in vendita delle forniture per il mercato automobilistico.

É possibile rimuovere delle macchie leggere passando un panno pulito in microfibra. Per le macchie più persistenti, lucidare e proteggere la rifinitura impiegando una cera per automobili di alta qualità e un panno in microfibra, entrambi disponibili presso un rivenditore specializzato in prodotti per auto. Noi consigliamo la cera Meguiar® "NXT Tech Wax" e panni in microfibra Meguiar*.

Non usare mai un lucido che contiene solventi aggressivi o abrasivi, in quanto potrebbero arrecare danni permanenti alla rifinitura. Non usare mai lucido per mobili o un prodotto a base di olio sul proprio Fathom v2. Non usare dei solventi o dei detergenti aggressivi sul proprio Fathom v2. Se in dubbio, testare il prodotto sul lato inferiore della cassa e lasciarlo in posa per diversi giorni prima di utilizzarlo su parti visibili della cassa.

RISOLUZIONE DEI PROBLEMI

Nessun suono dal subwoofer.

1. Verificare che l'amplificatore Fathom v2 sia collegato, accesso e che le spi sul pannello anteriore siano accese. Se le lui non si accendono, verificare l'interruttore di circuito che alimenta la sua uscita oppure collegare il Fathom v2 a un'altra presa di corrente CA. Se la propria presa CA riceve alimentazione, ma le lui ancora non si accendono, potrebbe essere necessario ispezionare/sostituire il fusibile principale di alimentazione del Fathom v2. Consultare il capitolo "Portafusibili principale" alla pagina successiva.
2. Testare il subwoofer impiegando il tasto DEMO sul pannello anteriore dell'amplificatore. Se il sub emette toni demo, i circuiti interni del subwoofer sono conformi ed è possible che vi sia un problema con l'ingresso. Verificare i collegamenti del cavo in ingresso in corrispondenza del Fathom v2 e del ricevitore/preamplificatore/processore.
3. Verificare che le impostazioni del subwoofer del proprio ricevitore non siano cambiate.
4. Se gli altri altoparlanti riproducono audio, ma il Fathom v2 no, tentare di sostituire il cavo che collega il Fathom v2 all'impianto.
5. Se il problema persistsente, contattare il rivenditore o il Supporto technique JL Audio per ricevere assistenza.

Il livello dei bassi èambiato.

1. Accertarsi che le impostazioni di livello (sulFathom v2 e nel ricevitore/ preamplificatore/processore) non siano cambiate.
2. Se si utilizes la manopola "Master Level" del Fathom v2 per impostare il livello del subwoofer, confirmare che l'interruttore "Level Mode" sua impostato su "Variable".
3. Verificare la posizione della manopola E.L.F. Trim.

Ronzio e altri rumori insoliti dal proprio Fathom v2

1. Consultare la discussione sulla modalità d'ingresso a pagina 20 del presente manuale, specialmente se altri componenti a monte, i cavi, ecc. sono stati sostituiti di recente.
2. Specnere il Fathom v2, scollegare tutti i loro cavi di segnale in ingresso e uscita, quando accendere di nuovo Fathom v2. Se il rumore scompare, quello cui quod essere provocato da un'altra zona dell'impianto.

I bassi suonano "torbidi" o "troppo pesanti".

1. Tentare di ridurre il livello di 24 Hertz impiegando il dato "E.L.F. Trim". A volte, i bassi turbidi possono essere provocati da un'uscita di frequenza troppo Bassa in una stanza di dimensioni moderate.
2. Ridurre il livello complessivo del subwoofer.
3. Verificare le impostazioni del subwoofer del ricevitore.
4. Tentare una sede differente del subwoofer o del sedile di ascolto principale. Il cambiamento di uno o dell'altro cui influire ENORMEMENTE sul rendimento dell'impianto. Consultare il paragrafo sulla posizione alle pagine 6-10 del presente manuale.

RISOLUZIONE DEI PROBLEMI - continua

D.A.R.O. Il tentativo di calibrazione offre un lampeggiamento della spia di calibrazione

1. Se il microfono JL Audio incluso non è collegato correttamente al jack del pannello anteriore, la calibrazione non riuscirà e la spia Calibrate verde lampeggerà rapidamente. La calibrazione si avviera SOLTANTO con il microfono JL Audio collegato. Il collegamento di qualsiassi altri microfono comporerà la mancata riuscita della calibrazione. Spegnere la spia lampeggiante Calibrate premendo il tasting Calibrate di nuovo.
2. Se la calibrazione non riesce con il microfono JL Audio collegato correttamente, la spia verde Calibrate lampeggera lentamente. Testare il microfono e i collegamenti cablati, quando tentare una nuova calibrazione. Se la calibrazione non rieszce i passaggi sopraindicati, il microfono o il suo cavo potrebbero non essere conformi. Contattare il Supporto Tecnico JL Audio per le installazioni domestiche.

Il Fathom v2 è chiaramente udibile al di fuori della propria casa.

1. Rivisitare l'impostazione "Master Level" sul Fathom v2 oppure sul ricevitore/ preamplificatore/processore dell'home theater.
2. Rivolgersi al rivenditore JL Audio per indagare sulle strategie d'isolamento del rumore.
3. Allontanare il Fathom v2 delle finestre.

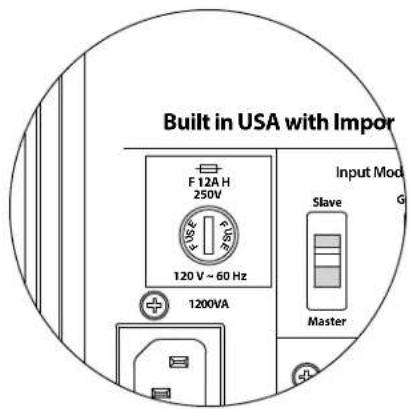

PORTAFUSIBILI PRINCIPALE

Ubicato sul pannello posteriore, accanto alla presa del cavo CA, si trovato il coperchio del portafusibili principale. Questo piccolo cappuccio, caricato a molla, cui quere essere rimioso, consentendo l'accesso per ispezionare o sostituire il fusibile principale di alimentazione. Se la propria presa CA riceve alimentazione ma le spie del Fathom v2 non si accendono, è possible che il fusibile principale si sua bruciato.

Per lo smontaggio - Scollegare il cavo di alimentazione CA del subwoofer. Inserire un piccolo cacciavite a testa piatta nella fessura del cappuccio, quando ruotare lentamente in senso antiorario fino al rilascio del portafusibili. Una volta rimioso, il fusibile cui essere ispezionato e, se necessario, sostuito. Consultare la tabella sottostante per i valori del fusibile per il modello di amplificatore specifico Fathom v2.

Per la reinstallazione - Si noti che il corso del portafusibili è codificato per l'apertura e deve essere allineato correttamente. Inserire il portafusibili nell'apertura e ruotare delicatamente in senso orario (circa 1/8 di giro) per bloccarlo in posizione. Premendo il cappuccio e percependo la compressione della molla, sare possibile individuare la posizione corretta. Collegare nuovamente il cavo di alimentazione CA.

Se il fusibile di ricambio scatta subito dopo la sostituzione di un fusibile, potrebbe essere necessario un intervento in assistenza sul subwoofer. Si prega di contattare il proprio rivenditore o distributore autorizzato JL Audio.

Valori nominali dei fusibili, soli modelli da 120 V
Modello Tipo di	fusibile Dimensioni del fusibile
f110v2 (120 V) 0,25	x 1,25 pollici, ad azione rapida 7 A, 250 V
f112v2 (120 V) 0,25	x 1,25 pollici, ad azione rapida 8 A, 250 V
f113v2 (120 V) 0,25	x 1,25 pollici, ad azione rapida 12 A, 250 V
f212v2 (120 V) 0,25	x 1,25 pollici, ad azione rapida 15 A, 250 V

Valori nominali dei fusibili, soli modelli da 240 V
Modello Tipo di fusibile Dimensioni del fusibile
f110v2 (240 V) 5 mm x 20 mm, ad azione rapida 6,3 A, 250 V
f112v2 (240 V) 5 mm x 20 mm, ad azione rapida 6,3 A, 250 V
f113v2 (240 V) 5 mm x 20 mm, ad azione rapida 8 A, 250 V
f212v2 (240 V) 5 mm x 20 mm, ad azione rapida 10 A, 250 V

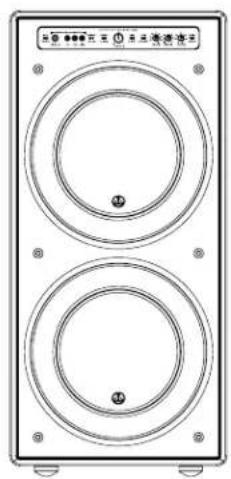

EARTHOM.v2
PARTE INFERIORE

PARTES SUPERIORE PARTE POSTERIORE

Specifiche:	f110v2	f112v2	f113v2	f212v2
Tipodi di cassa:	Sglilata Sglilata Sglilata Sglilata
Driver:	Singolo da 10 pollici(diametro nominale)	Singolo da 12 pollici(diametro nominale)	Singolo da 13,5 polici(diametro nominale)	Doppio de 12 polici(diametro nominale)
Risposta della frequenza(anecolica):	27 - 111 Hz (±1,5 dB)-3 dB a 25 Hz/120 Hz10 dB a 19 Hz/155 Hz	21-119 Hz (+1,5 dB)-3 dB a 19 Hz/150 Hz-10 dB a 17 Hz/167 Hz	20-86 Hz (+1,5 dB)-13 dB a 18 Hz/127 Hz-10 dB a 16 Hz/154 Hz	20 - 57 Hz (+/-1,5 dB)-15 dB a 19 Hz/110 Hz-10 dB a 15 Hz/157 Hz
Area effettiva del pistone:	60 in30,0387 m2	84 in30,0542 m2	107,35 in30,0693 m2	168 in30,1084 m2
Escursione effettiva:	160 in32,6 litri	287 in34,7 litri	386 in36,3 litri	574 in39,4 litri
Potenza amplificatore:	1100 WattRMS a breve terminale	1800 WattRMS a breve terminale	3000 WattRMS a breve terminale	3600 WattRMS a breve terminale

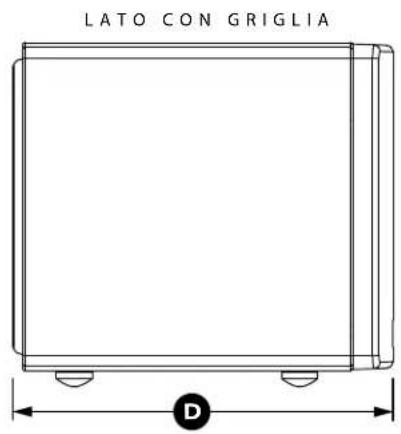

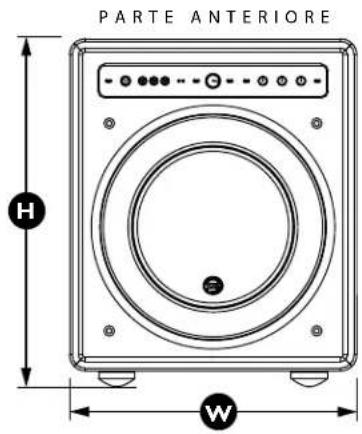

Dimensioni: (A) x (L) x (P)Le dimensioni in atezzaincludono i piedini	15,64 x 1292 x 17,27 in.397 x 328 x /439 mm	18,5 x 15 x 17,625 in.479 x 381 x /48 mm	19,625 x 16,5 x 19,25 in.498 x 419 x /489 mm	31,95 x 14,62 x 20,39 in.812 x 3,79 x 318 mm
Peso netto:	69 Ibs31 kg	117 Ibs53 kg	133 Ibs60 kg	224 Ibs102 kg
Rifinitura della cassa:	Nero a elevata lucidità	Nero a elevata lucidità	Nero a elevata lucidità	Nero a elevata lucidità

FUNZIONI

Ingressi sbilanciati:

Stereo o Mono (due connettori jack RCA)

Ingressi bilanziati:

Stereo o Mono (due connettori jack XLR femmina)

Uscita a Slave:

Bilanciato (un jack XLR maschio)

Modalità d'ingresso:

Master o Slave

Modalità livello:

Riferimento (guadagno fisso) o variabile da -completamente tacitato a +15 dB su guadagno di riferimento

Modalità di potenza:

Spento, Accesso o Automatico

(rilevamento del segnale)

Modalità luci:

Spente, Accese o Basse

Modalità filtropassa-basso:

Spento, 12 dB per ottava o 24 dB per ottava

Frequenza di cutoff del filtrlo passa-basso:

Variabile da 30Hz - 130Hz

Polarità:

0 o 180 gradi

Fase:

Variabile da 0Hz - 270Hz

E.L.F. Trim:

Variabile da-12 dB a +3 dB a 24 Hz

Automatico, equalizzatore a 18 bande con microfono di calibrazione di grado di laboratorioio, disattivabile, in dotazione.

JL AUDIO

Fathom v2 动力超低音音响

f113v2f212v2f112v2f110v2

用户手册

重要安全说明
