BEDIENUNGSANLEITUNG Fathom f212 V2 JL Audio

WICHTIGESICHERHEITSHINWEISE

ACHTUNG: UM BRAND- ODER STROMSCHLAGGEFAHR ZU VERMEIDEN, SETZEN SIE DIESES PRODUKT WEDER REGEN NOCH FEUCHTIGKEIT AUS.

VORSICH

STROMSCHLAGGEFAHR NICT ÖFFNEN

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLÄGEN DIE ABDECKUNG NICTENTFERNEN. KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. DIE WARTUNG DARF NUR VON FACHPERSONAL VORGENOMMEN WERDEN.

1. Anweisungen durchlesen - Lesen Sie vor der Inbetriebnahme des Subwoofoers samentliche Sicherheits- und Bedienungshinweise durch.
2. Anleitungen aufbewahren - Bewahren Sie die Sicherheits- und Bedienungsanleitungen für zukünftige Referenzwelle auf.
3. Warnhinweise beachten - Sümttliche Warnhinweise am Subwoofer und in den Bedienungsanleitungen beachten.
4. Anweisungen befolgen - Sümmtliche Bedienungs- und Nutzungshinweise sind einzuhalten.
5. Wasser und Feuchtigkeit - Den Subwoofer NICHT in der Höhe von Feuchtigkeitsquellen, z. B. Badewannen, Waschschüsseln, Waschbecken, Waschewannen, Schwimmbecken oder in einem feuchten Keller verwenden.
6. Belüfung - Der Subwoofer sollen immer so aufgestellt sein, dass die Eigenbelüfung nicht blockiert wird. Beispisse solte der Subwoofer nicht auf einem Bett, Sofa, Teppich oder einer ähnlich gearteten Oberfläche aufgestellt werden, durch die der Luftstrom über den Kuhlrippen blockiert werden können. Beim Einbau den Subwoofer in einen Hohlraum ist darauf zu achten, dass der Luftstrom zum Kuhlkörper an der Rückseite des Subwoofer notch blockiert wird. Bedecken Sie den Kuhlkörper des Subwoofer notch mit Tischdecken, Vorhängen usw.
7. Hitze und Flammen - Der Subwoofer sollte nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizluftern, Öfen, Kaminer usw. aufgestellt werden. Keine Kerzen auf dem Subwoofer oder in dessen Nähe aufstellen.
8. Stromquellen - Der Subwooferarf nur an eine Stromversorgung angeschlüssen werden, die der in der Bedienungsanleitung beschriebenen oder auf dem Subwoofer angegebenen Art entspricht.
9. Schutz des Stromkabels - Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird und es nicht beschädigt werden kann, insbesondere im Bereich von Steckern und Dort wo das Netzkabel aus dem Gerät herausgeführrt wird.
10. Reinigung - Der Subwoofer ist ausschließlich wie in der Bedienungsanleitung beschrieben zu reinigen.
11. Nichtnutzungszteiten - Wenn der Subwoofer über einen längeren Zeitraum ungenutzt bleibt, das Netzkabel des Subwoofer abziehen.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandsein einer nicht isolierten „gefährlichen elektrischen Spannung" im Gehäuse des Produkts hin, die so hoch sein könnte, dass sie ein Stromschlagrisiko darstellt.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandsein wichtiger Bedienungs- und Wartungsanweisungen in der Begleitliteratur zu dieser Produkt aufmerksam machen.

1. Blitzschlag und Überspannung - Wir empfehlen Ohnen, bei Gewitter und/oder regelmäßigen Unterbrechungen der Stromversorgung den Subwoofer von der Steckdose zu trennen, um Schäden durch Überspannung zu verhindern.
2. Eintritt von Fremdkörpern und Flüssigkeit - Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch Öffnungen in das Subwoofer-Gehäuse gelangen können. Schätzen Sie den Subwoofer vor Tropf- und Spritzwasser. Keine mit Flüssigkeit gefüllten Objekte auf dem Subwoofer oder in dessen Höhe aufstellen. Blumenvasen, Getränkebehälter und flüssigkeitsgeführte Lampen
3. Reparaturbedürftige Schäden - Der Subwoofer muss von Fachpersonal gewartet werden, wenn: a. Kabel oder Stecker für die Stromversorgung beschädigt wurden b. Objekte auf den Subwoofer gefallen oder Flüssigkeiten in den Subwoofer eingetreten sind c. der Subwoofer im Regen stand d. der Subwoofer nicht ordnungsgemäß zu Funktionieren scheint oder eine deutliche Leistungsänderung aufweist e. der Subwoofer fallen gelassen oder das Gehäuse beschädigt wurde f. die Laatsprechermembran und/oder Aufhängung des Subwoofoers sightbar beschädigt wurde
4. Wartung - Wartungen des Subwoofoers sind vom Kunden nur im dem im Bedienungshandbuch beschrieben Umfang durchzuführn. Alle übrigen Wartungsarbeiten sind von qualifiziertem Fachpersonal vorzunehmen.
5. Überlastung - Die Überlastung von Steckdosen, Verlängerungskabeln oder Steckdosenleisten kann Brände oder Stromschäige verursachen.
6. Erdung - Dieser Subwoofer wird mit einem dreipoligen, geerdeten Netzkabel gefelert. Es sind Vorkehrungen zu treffen, damit die Erdung des Subwooferns nicht unterbrochen werden kann. Durch das Blockieren des Erdungsanschlusses am Stromkabel des Subwooferns erhöht sich das Risiko eines Stromschlags sowie einer dauerhaften Beschädigung der Subwoofer-Elektronik.

WARNHINWEIS

DIESER SUBWOOFER IST IN DER LAGE, SEHR HOHE SCHALLDRUCKWELLEN ZU ERZEUGEN. BERUCKSICHTIGEN SIEDIES BEI DER BEDIENUNG, UM DAUERHAFTSE SCHÄDIGUNGEN DES GEHÖRS ZU VERMEIDEN.

FCC-KONFORMITÄTSERKLÄRUNG

HINWEIS: Das Gerät wurde überprüft und entspricht den Beschrankungen gemäß Absatz 15 der FCC-Normen für digitale Geräte. Diese Anforderungen gewährleisten angemessenen Schutz gegen elektron magnetische Störungen im tatsächlichen Bereich. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie und kann solche ausstrahlen, wodurch es bei unsachgemäßer Installation und Bedienung zu Störungen des Funkverkehrs kommt kann. Allerdings besteht keine Garantie davon, dass eine Störung bei einer bestimmten Installation nicht noch auftritt. Falls diesera Gerät Funktionstörungen im Radio- oder Fernsehempfang verursacht (überprüfen Sie dies durch Ein- und Ausschalten des Geräts), versuchen Sie, diese mithilfe einer oder mehrerer der folgenden Maßnahmen zu beheben:

Die Empfangsantenne neu ausrichten oder neu positionieren.
- Abstand zwischen dem Gerät und dem Receiver erhöhen.
- Gerät an einen anderen Stromkreis als den des Receivers anschließen.
- Hilfe des Handlers oder eines erfahrenen Radio-/TV Technikers in Anspruchnehmen.

INHALTSVERZEICHNIS

Wichtige Sicherheitshinweise: 2-3
Einführung: 4
Produktübersicht: 5
Aufstellen des Fathom v2 im Horraum: 6-10
Auspacken des Fathom v2: 11
Ansicht des vorderen Bedienfels: 12
Ansicht des hinteren Bedien- und Anschlussfelds: 12-13
Bedienelemente auf der Vorderseite im Detail: 14-17
Anschlieben des Fathom v2: 18-25
Empfohlene Vorgehensweise bei der Einrichtung: 26-30
HäufiggestellteFragen: 31
Reinigung des Fathom v2: 31
Fehlerbehebung: 32-33
Eingeschränkte Gewährleistung/Kundendienstinformationen: 35
Technische Daten: 36

EINFUHRUNG

Herzlichen Glückwunsch zum Kauf eines aktiven Fathom v2 Subwoofersystems von JL Audio. Dieses Produkt wurde nach strengsten Vorgaben gefertigt, um weitere Jahre lang einen herausragenden Klang in Ihr hemkino oder Audiosystem zu gewährleisten.

JL Audio befasst sich intensiv mit der Erforschung von Hochleistungstechnologien für Laatsprecher und Versteller. Die Subwoofer-Treiber von JL Audio in langhubiger Ausführung sind in breiten Kreisen als Referenzstandard für lineares Verhalten und hohe Leistung anerkannt. Wir haben zudem viel Energie in die der Entwicklung leistungsstarker Versteller- und Signalverarbeitungstechnologien investiert, die durch eine Herausragende Leistung bei niedrigen Frenzen überzeugen. In Ihr Fathom v2 sind diese drei Technologien in einem kompakten und wunderschönen Design vereint, die Ihnen ein unvergleichliches Hörerlebnis besteht.

Nochmals herzlichen Dank für ihren Kauf.itte lessen Sie sich dieseres Handbuch gründlich durch, um das Optimum aus ihrem Fathom v2 Subwoofer-System herauszuholen. Wir wünschen Ihnen viel Vergnügen.

JL AUDIO TECHNOLOGIEN IM FATHOM V2 SUBWOOFER

DMA-Optimized Motor SystemDMA
ist das innovative Dynamic Motor
Analysis System von JL Audio zur
Verbesserung des dynamischen Verhaltens.
Aufgrund der DMA-Optimierung
arbeiten die Laufsprecher auch bei
extremer Auslenkung im linearen
Bereich und halten über einen breiten
Leistungsbereich ein hochstables festes
Magnetfeld aufrecht. Dies führt zu einer
extrem reduzierten Verzerrung und
einer prazisen Transientenproduktion
... oder einfach gesagt: prazisen,
sauberen, abgesetzten Bassen.

OverRoll Surround Die OverRoll- Sicke überspannt den Treiberflansch und nutzt so die großmögliche Membranfläche. Dies ermöglich die Verwendung einer breiteren Wulst, die für die Kontrolle starker Auslenkungen erforderlich ist, ohne dass wertvolle Konusfläche geopfert werden muss.

W-Cone"W-Cone"ist ein W-formiger Membran-Aufbau mit erstaunlicher Formsteigkeit bei geringem Gewicht.

Floating-ConeTM Attach Method Dieser neuartige Aufhängemechanismus der Membran sorgt fur die korrekte Sickengeometrie des Lautsprechersystems und damit fur eine bessere Auslenkungssteuerung und dynamische Schwingsplenausrichtung.

Plateau-Reinforced Spider Attachment Verstärkte Spider-Struktur für optimale Zugentlastung bei extremen Auslenkungen für erhöhte Zuverlösigkeit.

Elevated Frame Cooling Technology
Fuhrt der Schwingspule des Lautspechers durch Schlitze direkt über der Deckplatte kühle Luft zu. Dies verbessert die Belastbarkeit und die Klangqualität, da dynamische Parameterverschiebungen und Leistungskompression minimiert werden.

Radially Cross-Drilled Pole Piece Dieses innovative Beluftungssystem verbesserit die Wärmeableitung und die Belastbarkeit erheblich, indem es den Luftstrom in Verbindung mit der Elevated Frame-Technologie auf den Schwingspulenträger leitet.

High-Damping Feedback Circuit
These innovative, diskrete Steuerschaltung
ermöglich es unseren Class-D-Schaltverstärkern, einen ausgezeichneten
Dampfungsfactor beizubehalten, der das Einschwingverhalten und die Klangtreue verbessert.

PRODUKTÜBERSICHT

JL Audio Fathom v2 Subwoofer stehen für modernste JL Audio-Subwoofer-Treiber mit Elektronik-/Verständerkersystem in einem optimierten Gehäuse für ein Klangerlebnis der Extraklasse in Ihr Heimkino oder Ihrer Audioanlage.

Der Subwoofer-Treiber in Ihr dem Fathom v2 Subwoofer-System ist zu einer hervorragenden linearen Auslenkung ohne Verzerrungen oder hörbaren Störungen in der Lage. Dieser Treiber in Referenzqualität ermöglich es Ihr dem Fathom v2, kraftvolle Tiefonereignisse mit atemberaubender Wucht und beispielloser Prazision wiederzugeben. Die von JL Audios legendärer W7-Designplattform abgeleiteten Fathom v2 Treiberieten ein enormes Auslenkungsvermögen von Spitze zu Spitze, um auch dynamisch extrem anspruchsvolles Tonmaterial komfortabel zu bewältigen.

Um das Beste aus thisem Langhub-Treiber hersauszuholen, ist eine enorme Menge an kontrollierter Leistung erforderlich. Unser Elektronik-Team hat eine intensive Analyse von typischen Klangmaterial und den damit verbundenen dynamischen Anforderungen durchgeführt, um die Stromaufnahme und die tatsächlich erforderliche Ausgangsleistung im Hinblick auf die Impedanzcharakteristik des Systems zu ermitteln. Aufgrund dieser sorgfälligen Analyse wurden prazise konstruierte Schaltversteller mit patentierter Rückkopplungstechnologie entwickelt, um den vollen Auslenkungsbereich jeder Treibers zu nutzen. Im Vergleich zu den Vorgängermodellen wurden die Fathom v2 durch eine vollig neue digitale Signalverarbeitung und eine um 20% höhere Verstellerleistung verbessert, wodurch ihre Herausragenden dynamischen Fähigkeiten noch weiter gesteigert werden konnten.

Das wunderschöne Gehäuse, das den funktionalen Teil des Fathom v2 umgibt, ist ebenfalls das Ergebnis praziser Fertigung. Zum Ausgleich des vom Fathom v2 Treiber erzeugten Drucks verwenden wir CNC-geschnittenes MDF-Material mit umfangreichen internen Verstrebungen und fortschrittlichen Fertigungstechniken.

Ihr Horraum ist das andere „Gehäuse“, das die Art und Weise beeinflusst, wie Ihr Bass klingen wird. Alle Räume erzeugen eine spezifische Klangsignatur, die für eine ausgewogene Tieftonwiedergabe effektiv gemanagt werden muss. Alle Fathom v2 Subwoofer verfügen über ein leistungsfähiges D.A.R.O.-System (Digital Automatic Room Optimization), um ihre Subwoofer optimal an die Raumakustik anzupassen. Dieses System nutzt einen digitalen Equalizer mit achtzehn Bändern, um die Raumakustik zu zahmen und eine atemberaubende Prazision im Subbass-Bereich zu erzielen.

Wie Sie dieser kurzen Einführung entnehmer konnen, verwenden die Fathom v2 Subwoofer-Systeme vielse fortschrittliche Technologien. Dieses Handbuch erklart samlliche Funktionen, fuhrt Sie durch die Einrichtung und Abstimmung Ihres Fathom v2 Subwoofoers, um das ultimative Tiefton-Horerlebnis zu erzielen.

Falls Sie Hilfe bei Installation und Wartung benötigten, erhalten Sie bei Ihr dem Audio-Handlager fachkundigen Rat.

WICHTIG

WICHTIGI LESEN SIE SICH UNBEDINGT DEN NACHSTEN ABSCHNITT DURCH, BEVOR SIE DEN FATHOM v2 AUSPACKEN. ES WIRD EMPFOHLEN, DEN SUBWOOFER IN DER NAHE DES AUFstellUNGSORTES AuszUPACKEN.

AUFSTELLEN DES FATHOM v2 IM HÖRRAUM:

Ihr Hörraum oder Heimkino ist integraler Bestandteil Ihr's

Klangwiedergabesystems. Die physischen Abmessungen des Raumes sowie der darin befindlichen Möbel, Materialien, Turen und Fenster,)kwen sich allesamt auf den Klang Ihres Systems aus.

Bei Aufstellung einer Schallquelle in einem geschlossenen rechteckigen Raum werden „stehende Wellen" erzeugt, die sich aus dem Verhältnis zwischen der Wellenlänge des Schalls und den Abmessungen des Raumes ergeben. Die stehenden Wellen sind also das Ergebnis der im Raum eingefangenen Schallenergie, die sich zwischen gegenüberliegenden Wänden hin- und herbewegt. Stehende Wellen im Raum verursachen Schallspitzen und -senken mit entsprechenden Lautstärkeschwankungen, die einzig davon abhängen, an welcher Stelle im Raum Sie sich befinden. An den Raumgrenzen baut sich ebenfalls Energie auf, die bei bestimmen Frenzen zu einer deutlich überhöhten Tieftonwiedergabe führt. Diese grundlegenden Raumresonanzen werden auch Raummoden genannot.

Achten Sie also daraufuf, Hörpositionen in Schallspitzen und -senken zu vermeiden. Es wird empfohlen, Hörplätze in Bereichen mit moderaten Schallspitzen und -senken zu positionieren, die sich nicht gegenseitig verstärken. Sie sollenn sich also definitiv weder direkt an den Raumwänden noch疃 in der Mitte des Raumes befinden

Auch Ihr Subwoofer kann sich wie Ihr Hörplatz in einer Schallspitze oder Schallsenke befinden. Wenn ein Subwoofer in einer Raumecke platziert wird, regt er die Modenstruktur des Raums maximal an und erzeugt die stärkste Leistung mit den wichtigen Einbrüchen. Wenn der Subwoofer aus einer Ecke oder von der Wand verschoben wird, werden die Raummoden in geringerem Umfang angeregt, wodurch sich der Klang am Hörplatz ändern kann.

Probieren Sie verschiedene Sitz- und Subwooferpositionen aus, um eine optimale Lösung zu finden. Durch sorgfälliges Austarieren erhalten Sie meindest das Beste Klangergebnis. Beachachten Sie unsere (auf der gegenüberliegenden Seite und den Folgeseiten dargestelltten) Aufstellhinweise, um loslegen zu konnen.

Wenn Sie es nicht vermeiden konnen, Ihr Sofa an die Rückwand zu stellen oder ihren Subwoofer in einer nicht optimalen Position zu platzieren, kann das Digital Automatic Room Optimization (D.A.R.O.) Ihres Fathom v2 derart ungünstige Situationen erheblich verbessern.

Wir empfehlen Ihnen, den Fathom v2 vorn im Raum in der Höhe des vorderen linken oder rechten Lautspechers aufzustellen. Wenn Sieihn direkt in der vorderen Ecke des Raumes aufstellen, wird die maximale Anzahl von Spitzen und die minimale Anzahl von Einbruchen in der Basswiedergabe erzeugt. Dies kann von Vorteil sein, da das D.A.R.O.-System des Fathom v2 die darauf resultierenden Spitzen sehr effektiv korrigieren kann, während Einbrüche im Frequenzgang nicht durch Entzerrung korrigiert werden konnen. Einbrüche im Frequenzgang konnen nur durch sorgfällige Subwoofer- und Hörerplatzierung minimiert werden.

Durch die Aufstellung des Fathom v2 in der Höhe fester Wände wird die Tieftonwiedergabe verstärkt und durch Vergroßerung des Abstands zu einer festen Wand verringgert. In manchen Räumen kann es hilfreich sein, den Abstand zwischen dem Subwoofer und den Wänden zu vergroßern, um die Wiedergabe der oberen Basse zu glätten.

Stellen Sie den Fathom v2 möglichst nicht in Fensternähe auf, um ein Klappern und eine Schallübertragung nach außen zu verhindern.

Wenn Sie den Fathom v2 in einem Gehäuse installieren möchten, beachten Sie hierzu die Hinweise auf Seite 8.

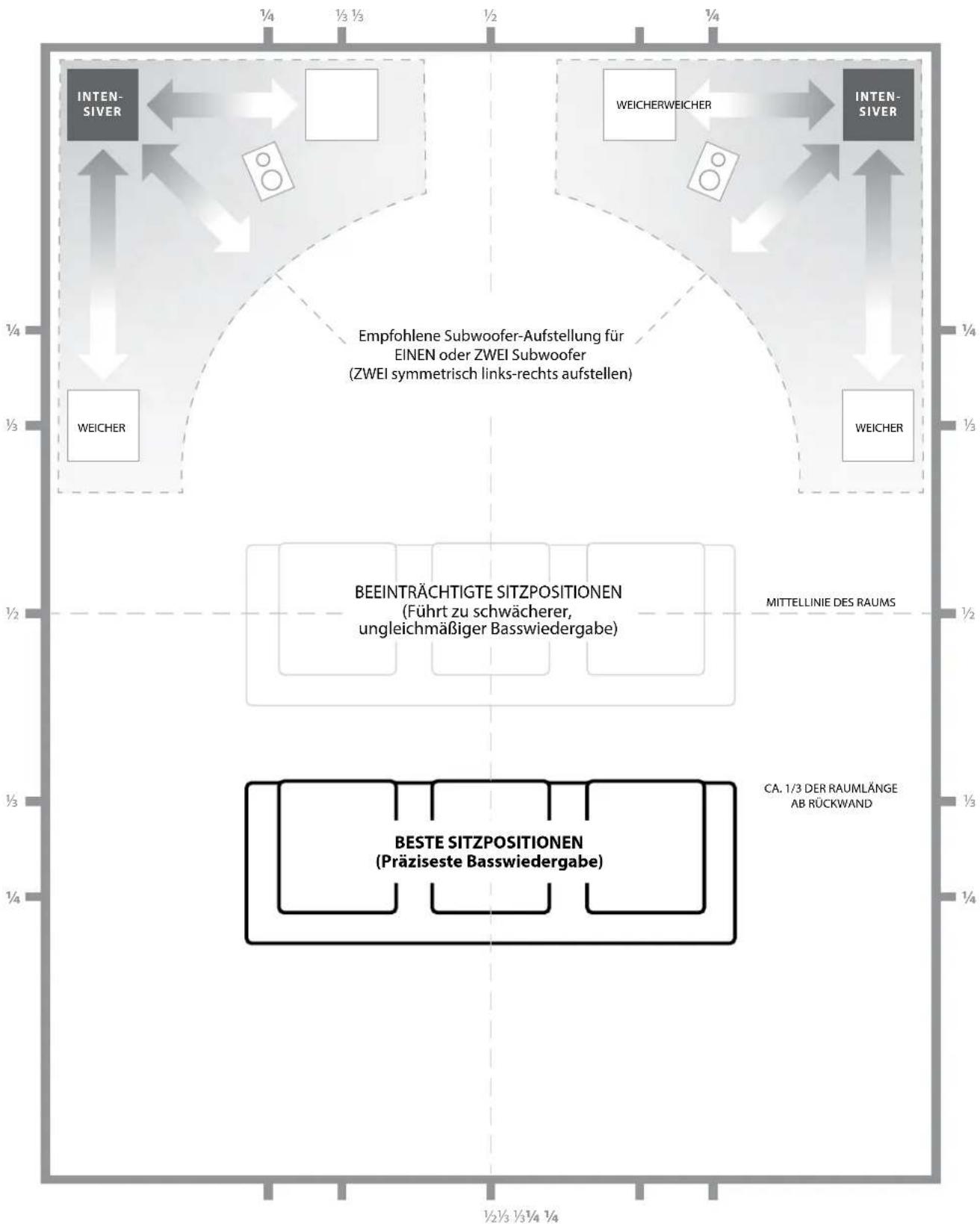

Empfohlene Subwoofer-Platzierungsoptionen fur einen oder zwei Fathom v2 Subwoofer

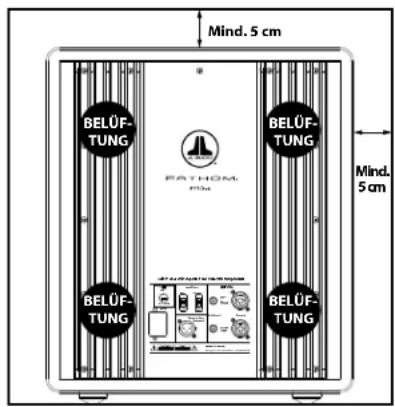

SPEZIELLE HINWEISE FÜR EINBAUSYSTEME

Die Fathom v2 Subwoofer sind für den Einbau konzipiert. Alle normalerweise besteht Bedienelemente befinden sich auf der Vorderseite über dem Tieftoner. A Beim Integrieren des Fathom v2 Subwoofer in kundenspezifische Einbausysteme sind folgende einfache Richtlinien zu beachten.

1) Hinter dem Verstärkerpanel 10cm Platz halten, um eine hinreichende Kuhlung und genügd Abstand zu den Anschlüssen zu gewährleisten.
2) Für eine ausreichende Belüfung auf allen Seiten (außer dem Boden) mindestens 5cm Abstand halten.
3) Auch wenn der Fathom v2 meist nur bei intensivem Betrieb warmläuft, empfehlen wir ausdrücklich, für den Wärmeabzug angemessene Belüftungsöffnungen in jeder Gehäuse einzubauen, in dem sich ein Fathom v2 befindet. Ein Paar 7,5 cm lange Belüftungsöffnungen in der Höhe der Gehäuseoberseite und des Gehäusebodens ermöglicht die Luftzirkulation über dem Veränder-Panel ihrer Fathom v2 Subwoofer-Anlage, sodass diese möglichst gut gekühlt und Funktionstüchtig bleibt.
4) Ihr Fathom v2 Subwoofer ist in der Lage, erhebliche Luftmengen in Bewegung zu setzen. Wenn sich an der Vorderseite des Fathom v2 eine Gitterabdeckung befindet, muss die große des Gitters MINDESTENS der Membranfliche des Tieftörs für jeder Modell entsprechen, damit sichergestellt ist, dass die Wiedergabe nicht durch das kundenspezifische Gehäuse gedrosselt wird. Angaben zu den empfohlenen Belüftungsflächen für das jeweilige Modell führen Sie in der nachfolgenden Tabelle.

Modell Emplohlene Belüftungsfläche für kundenspezifische Gitter
f110v2 ≥ 60 in	2 (386 cm2)
f112v2 ≥ 85 in	2 (550 cm2)
f113v2 ≥ 108 in	2 (700 cm2)
f212v2 ≥ 170 in	2 (1100 cm2)

Rückansicht bei Gehäuseeinbau (f110, f112, f113):

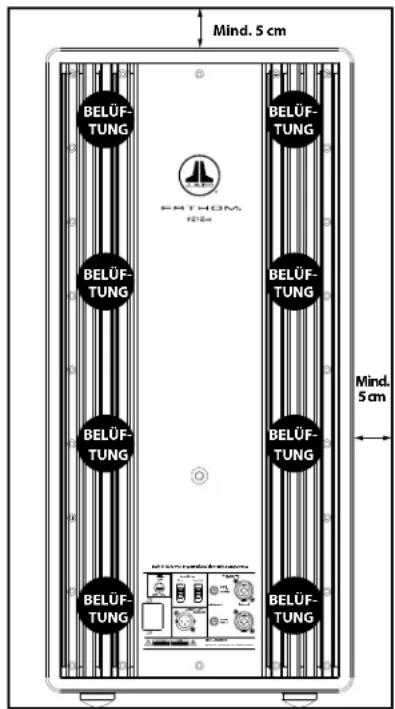

Rückansicht bei Gehäuseinbau (f212):

Verwendung von zwei Fathom v2

Wenn Sie zwei Fathom v2 Subwoofer verwenden, stellen Sie diese nach Möglichkeit in den vorderen Ecken des Raums, in diagonal gegenüberliegenden Ecken des Raums oder in der Mitte jeweils gegenüberliegender Wände auf (siehe Abbildung rechts).

Es wird empfohlen, verschiedene Positionen für Subwoofer und Hörplatz auszuprobieren, um ein optimes Ergebnis zu erzielen - die Verbesserungen können erheblich sein.

Für bestmögliche Ergebnisse und Systemleistungen werden hochauflosende Messungen und eine professionelle Systemkalibrierung empfohlen.

Empfohlene Subwoofer-Aufstellungsoptionen fur zwei Fathom v2 Subwoofer

Empfohlene Subwoofer-Aufstellungsoptionen fur drei Fathom v2 Subwoofer

Empfohlene Subwoofer-Aufstellungsoptionen fur vier Fathom v2 Subwoofer

Verwendung von drei oder vier Fathom v2 Subwoofern

Forschungsergebnisse haben gezeigt, dass sich die beste Basswiedergabe in groben Horbereichen mit vier Subwoofern erzielen latent, die jeweils in der Mitte der vier Wände aufgestellt werden. (Mit zwei oder drei Subwoofern setzen sich jedoch schon fast genauso gute Ergebnisse erreichen.)

Es wird empfohlen, verschiedene Positionen für Subwoofer und Hörplatz auszuprobieren, um ein optimes Ergebnis zu erzielen - die Verbesserungen können erheblich sein.

Für bestmögliche Ergebnisse und Systemleistungen werden hochauflosende Messungen und eine professionelle Systemkalibrierung empfohlen.

Packen Sie diesen Karton in der Höhe der geplantenAufstellpositiondesSubwoofer aus.Der Subwoofer ist VERKEHRT herum verpackt. Dieder Karton muss VORSICHTIG umgedreht werden, um den Subwoofer zu entnahmen.

WICHTIG

WICHTIG

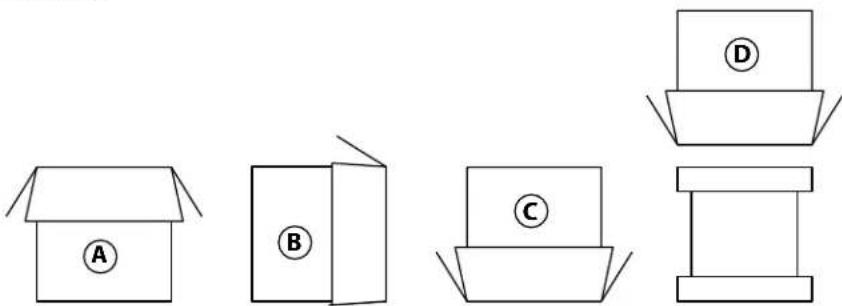

AUSPACKEN DES FATHOM v2:

Nachdem Sie nun die Position Ihres Fathom v2 im jeweiligen Raum bestimmt haben, können Sie mit dem Auspacken in der Nähe des vorgesehenen Standorts beginnen.

WICHTIG! AUFGRUND DES Hohen Gewichts DES FATHOM V2 SUBWOOFERS MÜSSEN SIE BEIM AUSPACKEN UND AUFSTellen BESONDERE VORSICH WALTEN Lassen, UM VERLETZUNGEN ZU VERMEIDEN. HOLEN SIE NACH MOGILCHKEIT EINE ZWEITE PERSON FÜR DIESEN VORGANG ZU HILFE. ZUR MINIMIERUNG DES VERLETZUNGSRISKOS KNIE BEUGEN UND NICT AUS DEM RUCKEN, SONDERN AUS DEN BEINEN ANHEBEN.

Detaillerte Anweisungen zum Auspacken des Subwoofoers:

1. Stellen Sie den Karton in der Höhe der vorgesehenen Position auf den Boden.
2. Offnen Sie den Karton oben (die Markierungen auf dem Karton beachten) und nehmen Sie Handbuch, Kalibriermikrofon und Stromkabel hersaus.
3. Entfernen Sie vorübergehend die Schaumstoffeinlagen.
4. Lockern Sie das Abdecktuch, um es später (jetzt noch nicht) liegt entfernen zu können. Wenn Sie die Stoffabdeckung öffnen, schauen Sie auf den Boden des Subwoofer-Gehäuses.
5. Setzen Sie die Schaumstoffeinlagen wieder ein, um das Gehäuse des Subwoofoers beim Auspacken zu schützen.
6. Drehen Sie den Karton vorsichtig auf die Seite und klappen Sie die Kartonlaschen nach außen.
7. Drehen Sie den Karton vorsichtig auf die Oberseite (das offene Ende) und halten Sie darauf die Kartonlaschen am Karton.
8. Ziehen Sie den Karton gerade nach oben, bis der Subwoofer zum Vorschein kommt, und stellen Sieihn auf einer Seite ab.
9. Entfernen Sie die einteilige Schaumstoffeinlage und legen Sie in den Karton.
10. Entfernen Sie die Plastiktüe und legen Sie diese in den Karton.
11. Kippen Sie den Subwoofer nach vorne (in Richtung des Gitters), um zuerst den hinteren Schaumstoffeinsatz zu entfernen. Kippen Sie dann den Subwoofer in die entgegengesetzte Richtung (in Richtung der Veränderkfrontplatte), um den verbleibenden Schaumstoffeinsatz zu entfernen. Legen Sie beide Schaumstoffeinlagen in den Karton.
12. Entfernen Sie die Stoffschutzhülle und legen Sie sie in den Karton.

WICHTIG! BEWAHREN SIE SAMTliche VERPACKUNGSMATERIALIEN Auf, UM DEN SUBWOOFER FÜR EVENTUELL ERFORDERLiche ZUKUNFTIGE KUNDENDIENSTLEISTUNGEN SICHER VERSENDEN ZU KONNEN.

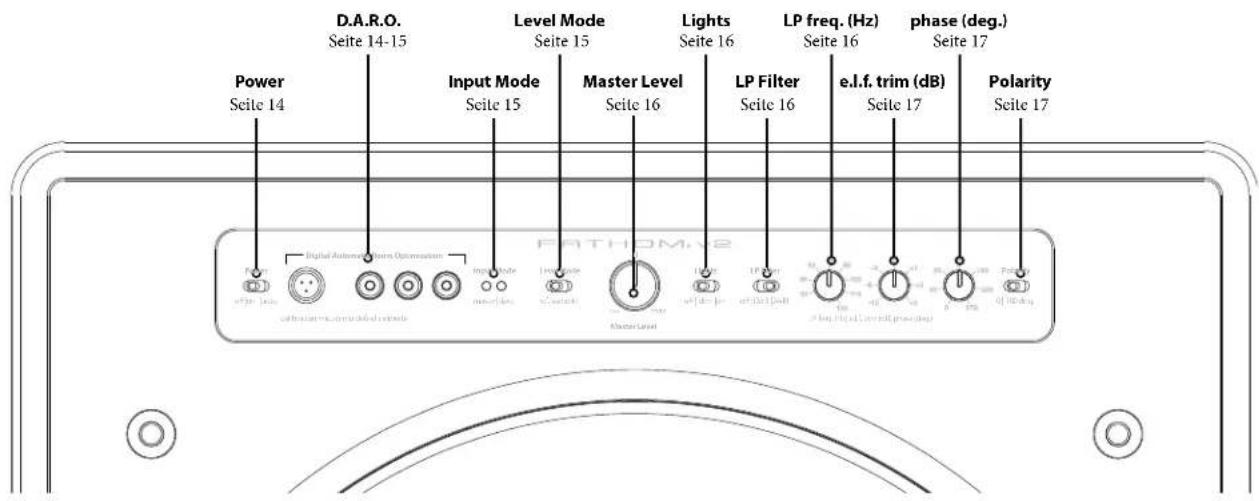

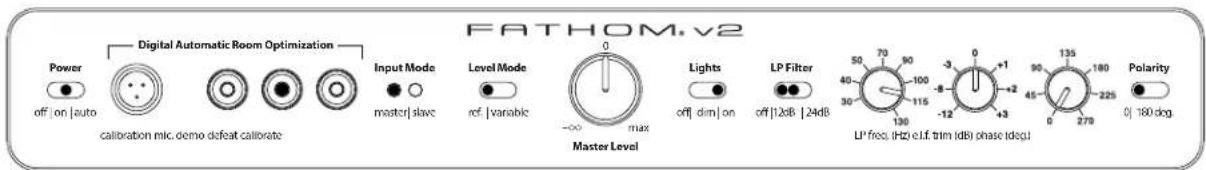

Vorderes Bedienfeld (alle Modelle)

Die beschriftete Abbildung unter zeigt das vordere Bedienfeld eines Fathom f113v2 Subwoofer. Die Anordnung der Bedienelemente ist für alle Fathom v2 Modelle gleich.

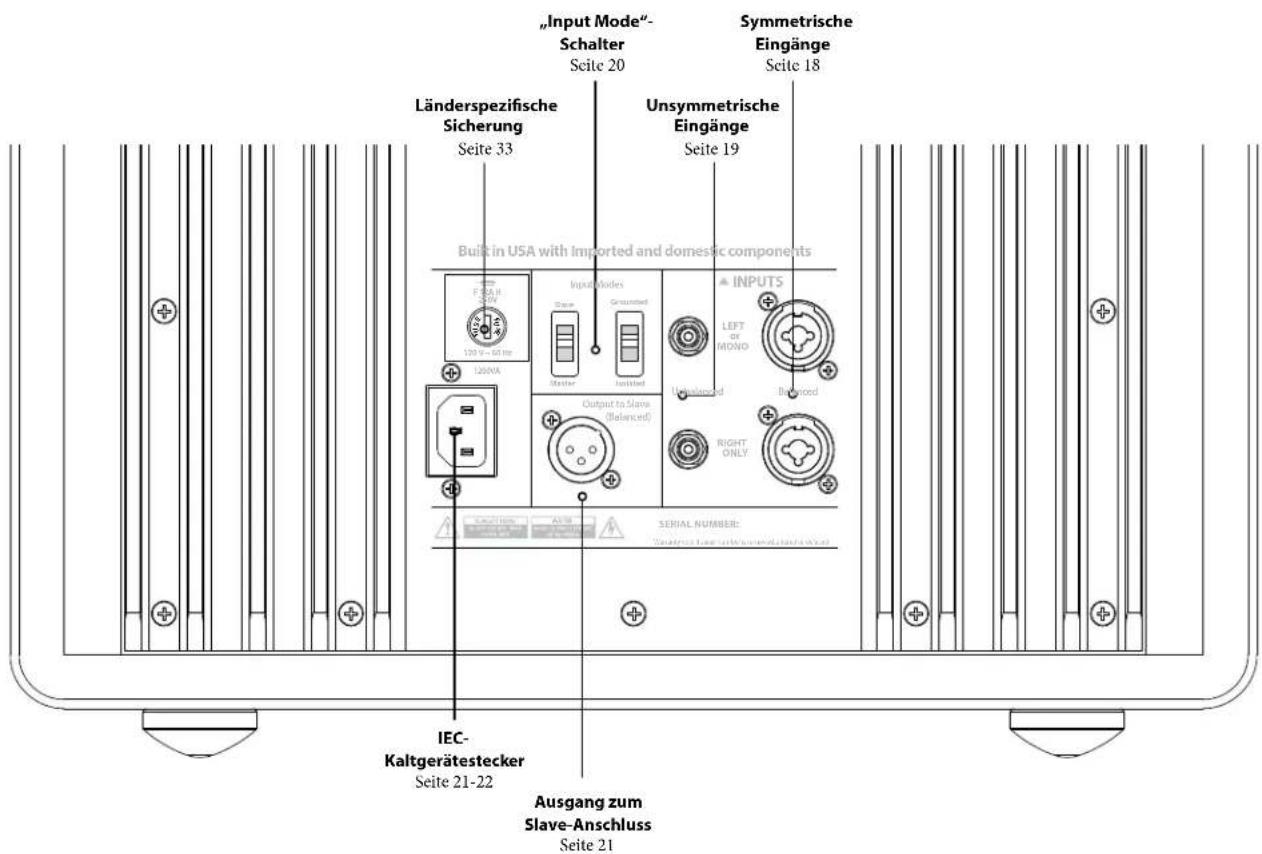

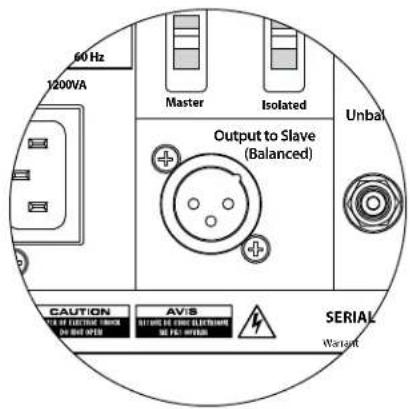

Rückseitige Bedienelemente und Anschlusses (Modelle f112v2, f113v2, f212v2)

In der nachstehenden beschriften Abbildung ist das Panel auf der Rückseite eines Fathom f113v2 Subwoofer zu sehen. Die Anordnung der Bedienelemente und Anschlüsse ist für die Fathom f112v2 und f212v2 identisch.

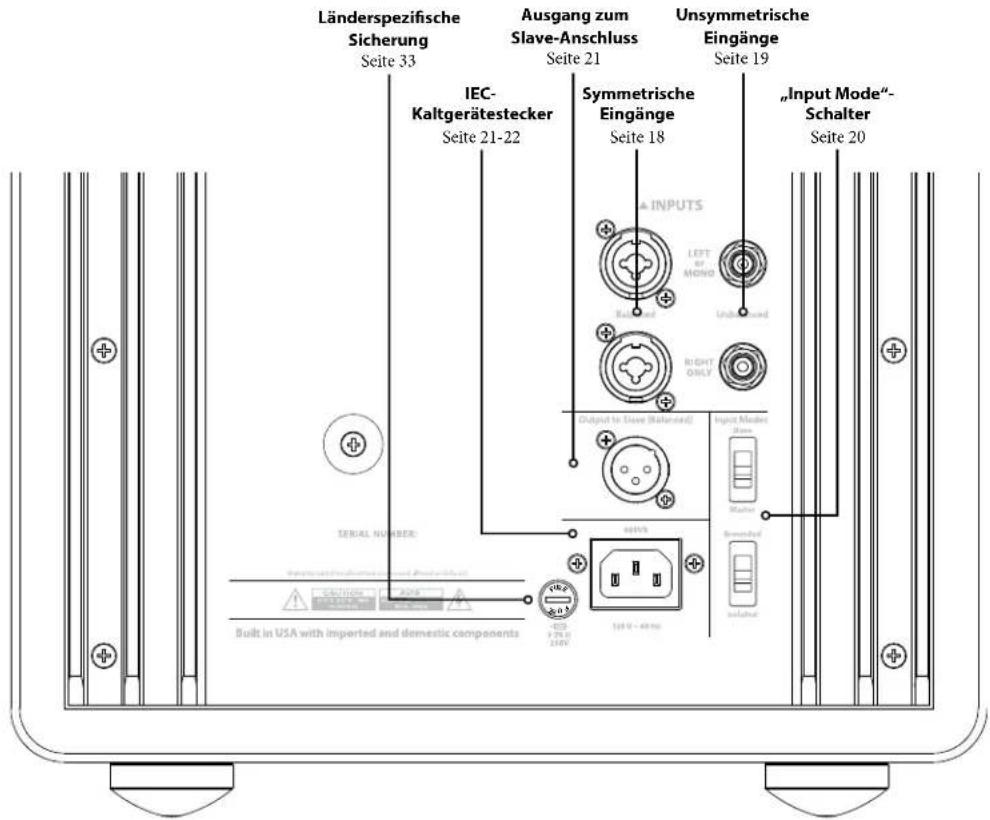

Rückseitige Bedienelemente und Anschlusses (Modell f110v2)

In der nachstehenden beschriften Abbildung ist das Panel auf der Rückseite eines Fathom f110v2 Subwoofer zu sehen. *Die Detailbilder der hinteren Bedienelemente und Anschluss in thisem Handbuch zeigen andere Fathom v2 Modelle und sind nicht representativ für die Anordnung des f110v2.

BEDIENELEMENTE AUF DER VORDERSEITE IM DETAIL Netzschalter

Der „Power“-Schalter bestimmt die Betriebsbereitschaft des Fathom v2 Subwooferns und sollte der einzige Schalter sein, mit dem der Fathom v2 ein-und ausgeschelt wird. Verwenden Sie keinen Steckdosenleistenschalter, keine geschaltete Steckdose oder einen anderen externen Schalter, da dies zu unerwünschen und möglicherweise schädlichen Knackgeräuschen führen kann. Ziehen Sie das Netzkabel des Fathom v2 nicht aus der Steckdose, solange das Geräteingeschaltet ist. Der Netzschalter hat drei Stellungen:

"Ein": Der Fathom v2 ist jederzeit voll einsatzbereit. Die Frontplattenbeleuchting ist eingeschaltet, sofern sie nicht über den Schalter „Lights" ausgeschaltet wurde.

"Aus": Die interne Endstufe des Fathom v2 ist ausgeschelt. In thisumustand besteht eine minimale Stromaufnahme fur den Betrieb der Hauptleistungsrelais. Alle Leuchten auf der Vorderseite sind ausgeschelt.

"Auto": Der Fathom v2 schaltet den internen Veränderer automatisch ein, sobald an einem beliebigen Eingang ein Audiosignal erkannt wird und schaltet diesen automatisch wieder ab, wenn drei (30) Minuten lang kein Signal erfasst wurde. Im Ruhezustand verbraucht der Fathom v2 nur sehr weniger Strom (< 5 Watt) für die Signalerkennungsfunktion. Die Beleuchting auf der Vorderseite erlischt, wenn der Fathom v2 ausgeschaltet wird, und leuchtet beim Einsalten des Fathom v2 auf (es sei dessen, sie wurde über den Schalter „Lights" deaktiviert).

In dem unwahrscheinlichen Fall, dass die Auto-Funktion für ein bestimmtes System nicht empfindlich genug ist, verwenden Sie einen Y-Kabeladapter, um das eingehende Signal auf die Cinch- oder XLR-Eingänge des Fathom v2 aufzuteilen. Dadurch wird die Eingangsempfindlichkeit um 6 dB erhöht.itte beachten Sie, dass sich der Fathom v2 möglicherweise nicht wie gewünscht ausschaltet, wenn die automatische Empfindlichkeit zu hoch eingestellt ist oder wenn das Eingangskabel starke Störsignale führt. Ziehen Sie in thisem Fall das Y-Adapterkabel ab oder suchen Sie in den vorgelagerten Komponenten nach der Gerauschursache.

Ein leistungsstarkes Merkmal der Fathom v2 Subwoofer von JL Audio ist die innovative Digital Automatic Room Optimization (D.A.R.O.)-Technologie. Dieses One-Touch-System umfasst 18 Bänder zur digitalen Entzurrung, um die größen akustischen Spitzen in Ihrem Heimkino am Haupthörplatz zu eliminieren und die Tieftonwiedergabe im Raum deutlich zu verbessern. Die Kalibrierung des D.A.R.O.-Systems erfolgt vollautomatisch.itte lessen Sie im nachsten Abschnitt thises Handbuch's nach, wie das D.A.R.O.-System verwendet wird.

Mit dem mitgelieferten JL Audio-Kalibriermikrofon dauert das D.A.R.O.-Kalibrierverfahren weniger als drei Minuten. Sie verbinden das mitgelieferte Mikrofon einfach mit dem „Calibration Mic". Eingang, drücken die Taste „Calibrate" und halten das Mikrofon während des Tests auf Ohrhöhe an Ihr Hem Haupthorplatz. Es wird eine Schallsequenz durch den Fathom v2 Subwoofer abgeschiert und die Raumakustik automatisch gemessen, analysiert und entzerrt, um die größten einzelnen akustischen Spitzen an Ihr Hem Hörplatz zu eliminieren. Ausführliche Anweisungen zum D.A.R.O.-Einmessverfahren finden Sie auf den Seiten 29-30.

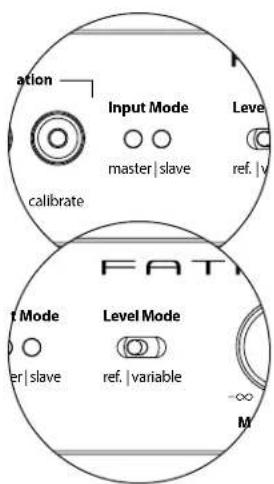

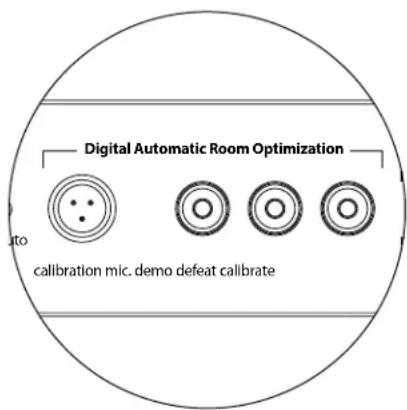

Calibration Mic. Eingang

Dieser Eingang dient zum Anschluss des mitgelieferten JL Audio-Kalibrierungsmikrofons an den Fathom v2 Subwoofer. Schlieben Sie das eine Ende des mitgelieferten Kabels an das Mikrofon und das andere Ende an diese Buchse an, bevor Sie das D.A.R.O.-System verwenden. Das D.A.R.O.-System ist speziell auf这点es Mikrofon kalibriert und die Anschlussbelegung ist spezifisch für das mitgelieferte Mikrofon. Die Kalibriierung fungtioniert nicht, wenn kein oder ein anderes Mikrofon angeschlossen ist.

WICHTIG

Demo-Taste

Die Demo-Taste lost eine 20 Sekunden lange Tonfolge aus, die den Klang des Fathom v2 Subwoofoers kurz demonstriert. Die Demofunktion ist nutzlich, um die Leistungsfähigkeit des Fathom v2 zu demonstrierten und um zu überprüfen, ob der Fathom v2 (oder mehrere Fathom v2) während der Fehlersuche im System betriebsbereit sind.

Die Demo-Taste wird auch (in Kombination) verwendet, um die D.A.R.O.-Equalizer-Einstellungen zu loschen (auf Null zurückzusetzen). Um die D.A.R.O.-Einstellungen zu loschen und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrückt und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführten müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrückt halten, ohne die Defeat-Taste zu berühren, werden die DemoTone gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut.

Defeat-Taste

Wenn „Demo“ oder „Calibrate“ gedrück wird, während die Defeat-Funktion aktiv ist, wird „Defeat“ automatisch abgebrochen. Keine anderen Bedienelemente auf der Vorderseite verändern den D.A.R.O. Defeat-Status. Die Defeat-Einstellung wird dauerhaft gespeichert und ändert sich auch nicht, wenn die Stromversorgung unterbrochen wird.

Die Defeat-Taste wird auch (in Kombination) verwendet, um die D.A.R.O.-Equalizer-Einstellungen zu loschen (auf Null zurückzusetzen). Um die D.A.R.O.-Einstellungen zu loschen und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrückt und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführten müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrückt halten, ohne die Defeat-Taste zu berühren, werden die Demotone gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut.

Calibrate-Taste

Während der D.A.R.O.-Testsequenz blinkt die grüne LED der Calibrate-Taste schnell, um den Benutzer auf zwei besondere Umstände hinzuweisen:

1. "JL Audio Microphone NOT Connected": Wenn Sie vergessen, das Mikrofon anzuschreiben, bevor Sie versuchen, eine Kalibrierung zu starten, erhalten Sie diese Meldung. Drücken Sie die Calibrate-Tasteomal, um die Warnmeldung abzubrechen, schreiben Sie das D.A.R.O.-Mikrofon an und versuchen Sie es erneut.

2. "Inappropriate Sound Level for D.A.R.O. Calibration": Da die D.A.R.O.-Sequenz vollständig automatisch ablauft, weist diese Meldung wahrscheinlich auf ein Problem mit dem Mikrofon hin. Drucken Sie die Calibrate-Taste einzelmal, um die Warnmeldung abzubrechen. Stellen Sie safer, dass das JL Audio-Mikrofon richtig angeschlossen ist, und versuchen Sie es erneut. Weitere Hilfe finden Sie unter Fehlerbehebung auf Seite 33.

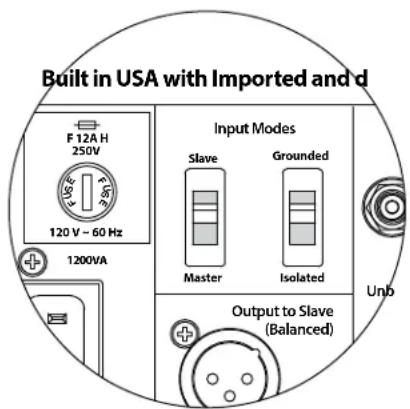

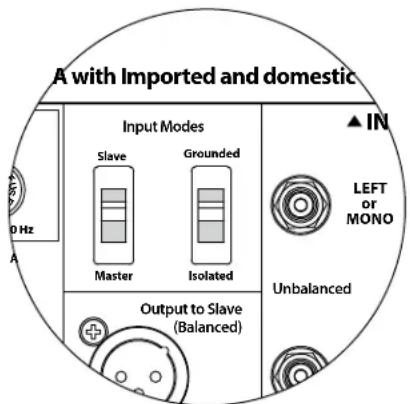

Input Mode-Anzeigen

These LEDs zeigen den Eingangsmodus an, entweder „Master" oder „Slave", der mit dem Schalter auf der Rückseite der Fathom v2 ausgewählt wurde (es sei dann, der Schalter „Lights" ist auf „off" gestellt). Weitere Einzelheiten finden Sie auf Seite 20.

Level Mode-Schalter

Mit dem Level Mode-Schalter konnen Sie zwischen den folgenden Betriebsarten wahlen:

"Reference": In this Modus hat der Master Level-Regler keinen Einfluss auf den Ausgangspiegel des Fathom v2. Verwenden Sie diese Einstellung, wenn Sie den Subwoofer-Pegel hauptsächlich über ihren Receiver oder Vorversteller/Prozessor steuern wollen. Wenn Sie keine Kinder oder übereifrige Teenager haben, verhindert diese Betriebsart ein direktes Ändern des Master-Pegels.

"Variable": In this modus bestimmt der Master Level-Regler den Ausgangspegel des Fathom v2 Subwoofer. Dieser Modus ist auch bei der Pegelanpassung des Fathom v2 Subwoofer an ein Paar Stereolautsprecher in einem Zweikanalsystem nützlich.

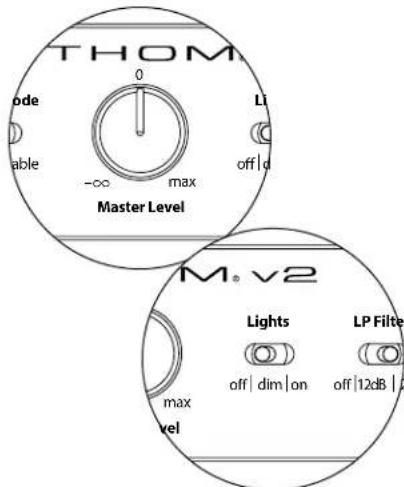

Master Level-Regler

Der Master Level-Regler wird verwendet, um den Ausgangspiegel des Fathom v2 zu regeln, wenn der Variable Level-Modus auf dem vorderen Bedienfeld ausgewählt ist.

Wenn er ganz gegen den Uhrzeigersinn gedreht ist, wird die Wiedergabe des Fathom v2 vollständig stummgeschaltet. In der senkrechten Position „0" entspricht der variable Verstärkungspegel der Einstellung des Referenzpegels. Wenn er ganz nach rechts gedreht wird, ist der Ausgangspegel des Fathom v2 um 15 dB higher als bei der Einstellung „Reference".

Lights-Schalter

Mit dem Wahlschalter „Lights“ kann der Benutzer eine von drei Beleuchtungsarten auswahlen.

"Off" schaltet alle LEDs auf der Vorderseite aus.

"Dim" setzen alle LEDs auf der Vorderseite auf eine niedrige Helligeitsstufe, wenn der Fathom v2 eingeschaltet wird.

On' setzt alle LEDs auf der Vorderseite auf volle Helligkeit, wenn der Fathom v2 eingeschaltet wird.

WICHTIG! BEI DER FEHLERSUCHE ODER KALIBRIERUNG DER D.A.R.O. FUNKTION, VERGEWISSERN SIE SICH, DASS DER SCHALTER „LIGHTS" AUF „DIM" ODER „ON" EINGESTELLT IST.

LP-Filter

Der Wahlschalter für den LP-Filter bestimmt die Betriebsweise des integrierten Tiefpassfilters des Fathom v2.

"Off schaltet den Tiefpassfilter aus und entfernt diesen Schaltkreis vollständig aus dem Signalweg.

^,12dB^ setzt die Flankensteilheit des Tiefpassfilters auf eine Flankensteilheit von 12 dB pro Oktave (Butterworth).

24 dB" setzt die Flankensteilheit des Tiefpassfilters auf eine Flankensteilheit von 24 dB pro Oktave (Linkwitz-Riley).

Mit der Einstellung 24 dB werden hohe Frenquenzen oberhalb der „LP Frequency“-Einstellung (siehe unter) stärker gedämpft. Wenn Sie den eingebauten Tiefpassfilter des Fathom v2 nutzen, experimentieren Sie mit der Flankensteilheit des „LP Filter“, um den besten Übergang zu ihren Satellitenlautsprechern zu erzielen. Wenn Sie es vorziehen, die Filter und Bassmanagement-Funktionen Ihres Receivers oder Vorverstärkers zu nutzen, deaktivieren Sie den integrierten Filter, indem Sie die Position „Off“ wahlen.

LP Freq

Mit dem Low Pass (LP)-Frequenzwahlregler kann der Benutzer die Grenzfrequenz des internen Tiefpassfilters des Fathom v2 auswahlen. Die Frequenz kann zwischen 30Hz (ganz gegen den Uhrzeigersinn) und 130Hz (ganz im Uhrzeigersinn) eingestellt werden. Dieser Regler beeinflusst das Eingangssignal in keiner Weise, wenn der LP Filter-Schalter auf „Off“ steht. 80Hz ist eine tatsäch verwendete Filterfrequenz und dient in der Regel als gutter Ausgangspunkt für Anpassungen.

E.L.F.Trim

Mit dem Extreme Low Frequency (e.l.f. trim-)Regler kann der Benutzer eine gewisse Signalentzerrung bei 24 Hertz (extrem tiefer Bass) vornehen. Bei voller Drehung gegen den Uhrzeigersinn wird das Signal bei 24Hz um 12 dB abgesenkt. Bei ^ ist der Equalizer flach eingestellt und beeinflusst das Signal nicht. Bei voller Drehung im Uhrzeigersinn wird das Signal bei 24Hz um 3 dB angehoben.

Die e.l.f. trim-Funktion ist nutzlich, um die sehr niedrigen Frenquen des Fathom v2 auf den jeweiligen Raum abzustimmen. Indem dieser Frenzungbereich etwas angehoben wird, konnen bestimmte Passagen lebendiger wirken. Eine Absenkung kann helpen, die Verstärkung von tiefen Frenquen durch den Raum bzw. die Raumbegrenzung zu kompensieren. Raumbegrenzungen und die begrenzte große eines Raums führen unweigerlich dazu, dass sehr tiefe Frenquen im Vergleich zu anderen Teilen des Signals angehoben werden. So kann die Verwendung der e.l.f. trim-Funktion zum Abseken der niedrigsten Frenquen dazu beitragen, „aufgeblahte" oder unnaturlich klingende tiefe Basse in kleinen bis mittelgroßen Räumen zu zahlen (und auch unerwünschte Vibrationen im Raum oder im ganzen Gebäude zu reduzieren).

Polarity-Schalter

Mit dem „Polarity“-Schalter kann zwischen normaler (0 Grad) und umgekehrter Signalpolarität (180 Grad) gewählt werden. Der „Polarity“-Schalter wird sich vorwiegend auf den kleinen Frenzbereich um den Crossover-Punkt zwischen Subwoofer und Satellinenlautsprechern aus.

Im Gegensatz zum „Phase“-Regler, über den sich eine zeitliche Verzogierung einstellen lasst, wird über den „Polarity“-Schalter eine sofortige Umkehrung der Spitzen der Signalamplituden bewirkt. Wenn beispielsweise eine Sinuswelle an einem bestimmten Referenzpunkt eine Spitzenamplitude aufweist, lasst sich diese mit dem „Polarity“-Schalter unmittelbar in einen Tiefstwert umwandeln. Da sich die Einstellung des „Polarity“-Schalters sofort auswirkt, ist dieser als Ergänzung und nicht als Ersatz für den „Phase“-Regler anzusehen.

Wenn Sie einen Fathom v2 im Raum aufgestellt haben, sollen den Sie erst die Einstellungen des „Polarity“-Schalters ausprobieren, bevor Sie den Regler „Phase“ anpassen. Welche Position des „Polarity“-Schalters für einen weicheren Übergang zwischen dem Fathom v2 Subwoofer und den Satellinenlautsprechern sorgt, muss ausprobiert werden. Verwenden Sie zur Bewertung Klangmaterial mit gut ausgeprüften mittleren und tiefen Büssen.

Phase-Regler

Mit dem Regler „Phase“ lasst sich die Phasenlage des Subwoofer im zeitlichen Verhältnis zu den Hauptlautsprechern einstellen. Der Regler „Phase“ hat hauptsächlich Auswirkungen auf den kleinen Frenzbereich um den Crossover-Punkt zwischen Subwoofer und Satellitenlautsprechern. Die Phasenlage kann auf Werte zwischen 0 Grad (Linksanschlag) und 270 Grad (Rechtsanschlag) eingestellt werden. Die Kennzeichnung des Reglers ist „Phase“ und bezieht sich auf eine Frenz von 80Hz , da es sich hierbei um den haufgsten Crossover-Punkt zwischen Satellitenlautsprechern und Subwoofer handelt.

Die Positionen von Lautsprecher, Subwoofer und Hörplatz können je nach Heimkoininstallation stark variieren. Da sich die physische Anordnung der Lautsprecher zueinander sowie im Verhältnis zu den Begrenzungslächen des Raums entscheidend auf die wahrgenommene Klangqualität auswirkt, kann es hilfreich sein, den Subwoofer-Ausgang zu verzögern. Genau dies ist der Fall, wenn Sie den Regler „Phase" über 0 Grad hinaus einstehen.

Sobald Sie den Fathom v2 in Ihr hem Horraum so aufgestellt haben, dass er insgesamt den angenehmsten Klang erzeugt, und die optimale Stellung des Schalters „Polarity" eingestellt ist (siehe vorheriger Abschnitt), konnen Sie verschiedene Positionen des Reglers „Phase" ausprobieren. Passen Sie mithilfe geläufigen Klangmaterials mit eigenen mittleren und oberen Bassen den Regler „Phase" an, und achten Sie darauf auf die Tonqualität der mittleren Basse und einen weichen Übergang zwischen Subwoofer und Satellitenlautsprechersystemen. Wenn sich die Klangqualität bei den verschiedenen Einstellungen nichtändert, belassen Sie den Regler „Phase" auf 0 Grad.

ANSCHLIESSEN DES FATHOM v2

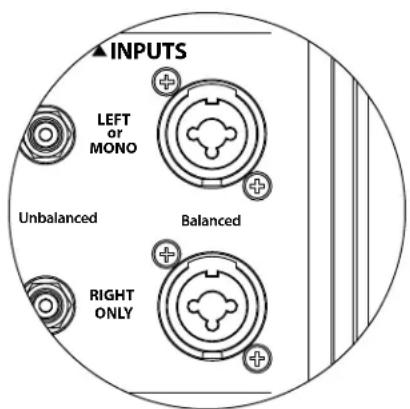

Symmetrische Eingänge

Wenn Ihr Heimkino-Receiver oder Vorversteller/Prozessor über symmetrische Ausgänge verfügt, sind die symmetrischen Eingänge des Fathom v2 die bevorzugte Verbindung. Symmetrische Verbindungen werden in professionellen Studios und Beschallungsanwendungen aus einer Reihe von eigenen Gründen zahlig verwendet. Neben der Sicherstellung einer ordnungsgemäßen Erdung zwischen den Komponenten dient die symmetrische Signalübertragung dazu, induzierte Störsignale aus der Umgebung zu unterträcken (besonders wichtig bei langen Kabelwegen). Letztendlich ist die Wahrscheinlichkeit, dass Ihr System Brummen oder andere Störgeräuche erzeugt, bei symmetrischen Verbindungen wesentlich geringer.

Die Fathom v2 Subwoofer verfügen über individuelle linke und rechte symmetrische Eingangsanschlüsse mit XLR-Combo-Buchsen. Diese speziellen Buchsen nehmen entweder einen dreipoligen XLR-Stecker oder einen 6,3mm (1/4 Zoll) TRS-Stecker (Tip-Ring-Sleeve) auf und sind damit mit einer Vielzahl von Geräten kompatibel.

Bei Systemen mit einem Mono-Subwoofer oder „LFE“-Kanalanschluss wird nur die mit „Links oder Mono“ gekennzeichene Buchse verwendet. Dies gilt für die meisten modernen Mehrkanal-Receiver und Vorversteller/Prozessoren. Für Systeme ohne speziellen Mono-Subwoofer-Anschluss stehen separate linke und rechte Eingangsbuchsen zur Verfügung. Dies gilt typischerweise für Zweikanal-Audiogeräte.

Geeignete symmetrische Kabel sind bei ihrem JL Audio-Handler erhältlich und nicht im Lieferumfang des Fathom v2 enthalten.

Technische Hinweise:

• Verwenden Sie die symmetrischen Eingänge nicht mit unsymmetrischen Signalen über Adapter. Die unsymmetrischen Eingänge des Fathom v2 sind optisch isoliert und werden bevorzugt dann genutzt, wenn lediglich eine unsymmetrische Signalquelle zur Verfügung liegt. Die symmetrische Eingangsimpedanz beträgt 20kOhm .
• Die Eingangsanschlüsse sind gemäß den Empfehlungen der Audio Engineering Society für symmetrische Signalkabel wie folgt konfiguriert:

XLR-Anschluss

Pin 1: Abschirmung

Pin 2: Plus

Pin 3:Minus

TRS-Anschluss:

Spitze: Plus

Ring:Minus

Schaft: Abschirmung

WICHTIGI FALLS IHR RECEIVER ODER VORVERSTARKER/PROZESSOR NICTY UBER SYMMETRISCHE XLR-ODER 1/4-ZOLL-TRS-AUSGANGE VERFUGT,LESEN SIE BITTE DEN ABSCHNITT "UNSYMMETRISCHE EINGANGE" AUF SEITE 19 FÜR INFORMATIONEN ZU EINGANGSANSCHLUSSEN. VERSUCHEN SIE NICT, UNSYMMETRISCHE AUSGANGE UBER ADAPTER MIT DEN SYMMETRISCHEN EINGANGEN DES FATHOM V2 ZU VERBINDEN.

Die linken und rechten Eingänge am Fathom v2 werden intern in einem einzigen Mono-Kanal zusammengeführrt. Da der Fathom v2 von Haus aus ein „Mono“- oder Einkanalgerät ist, können Sie den linken und rechten Eingang für den Master-Fathom v2 verwenden und dann das summierte Monosignal an weitere Slave-Fathom v2 im System vertieren.

WICTIG

WICHTIG

Unsymmetrische Eingänge

Der Fathom v2 Subwoofer verfügbar über einzelne unsymmetrische Cinch-Eingangsanschlüsse für rechts und links. Dies sind die am früigsten verwendenten Anschlüsse im Heim-Audio-Bereich und müssen verwendet werden, wenn Ihr Receiver oder Vorversteller/Prozessor keine symmetrischen Ausgänge hat. Obwohl unsymmetrische Verbindungen nicht so störunempfindlich sind wie symmetrische Verbindungen, verwenden Fathom v2 Subwoofer optische Isolierung an den unsymmetrischen Eingängen, um möglichste Storeinflüsse in Ihrem System zu minimieren.

Bei Systemen mit einem Mono-Subwoofer oder „LFE“-Kanalanschluss wird nur die mit „Links oder Mono“ gekennzeichnete Cinch-Buchse verwendet. Dies gilt für die meisten modernen Mehrkanal-Receiver und Vorverträker/ Prozessoren. Für Systeme ohne speziellen Mono-Subwoofer-Anschluss stehen separate linke und rechte Cinch-Eingangsbuchen zur Verfügung. Dies gilt typischerweise für Zweikanal-Audiogeräte.

Technische Hinweise:

• Wenn an der Signalquelle keine symmetrischen Ausgänge verfügbar sind, müssen Sie die unsymmetrischen Cinch-Eingänge verwenden. Der Fathom v2 verfügbar über optische Isolationsschaltungen an den unsymmetrischen Eingängen, um die Wahrscheinlichkeit von induzierten Störungen aufgrund von Masseschleifen zu minimieren. Die unsymmetrische Eingangsimpedanz beträgt 50 kOhm.
  Die Anschlusses entsprehen dem Industriestandard fur unsymmetrische Signalkabel wie folgt:

Cinch-Anschluss:

Spitze: Plus

Schaft: Minus

WICHTIG! FALLS NACH DEM ANSCHLUSS STÖRUNGEN VORHANDEN SIND, ERMÖGLICHEN FATHOM V2 SUBWOOFER DIE ERDUNG ODER ISOLIERUNG DER UNSYMMETRISCHEN EINGänge. WEITERE INFORMATIONEN ZUR GERAUSCHMINIMIERUNG FINDENSIE IM ABSCHNITT „INPUT MODE“-SCHALTER AUF SEITE 20 DIESER ANLEITUNG.

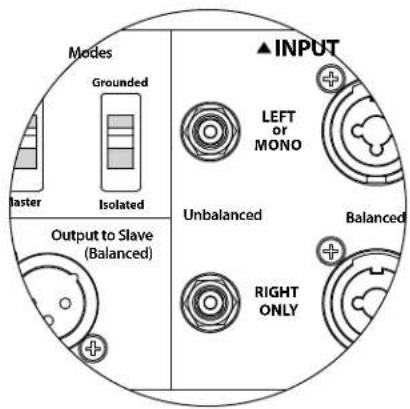

Input Mode-Schalter:

Auf der Rückseite befinden sich zwei Schalter für die Erdung unsymmetrischer Signale und den Master/Slave-Betrieb.

"Grounded/Isolated"-Schalter

Durch den Schalter „Grounded/Isolated“ werden nur die unsymmetrischen Cinch-Eingänge beeinflusst, damit die Verbindung zum Audio- oder Heimkinesystem ohne Brummen oder sonstige Gerausche möglich ist. Mit dieser Funktion setzen sich Probleme mit der Signalerung beheben, die früig bei Heimkinesystemen auftreten, wenn mehrere Komponenten unterscheidlicher Hersteller miteinander verbunden werden.

Bei Auslieferung des Fathom v2 befindet sich dieser Schalter in der Stellung „Isolated". Wenn Sie bei angeschlossen und eingeschalteten Systemkomponenten (aber ohne Wiedergabe von Tonmaterial), ein kontinuierliches tieffrequentes Brummen durch den Fathom v2 horen, stellen Sie diesen Schalter auf die Position „Grounded" (geerdet) und achtEN Sie auf den Unterschied beim Gerauschpegel. Verwenden Sie die Schalterposition mit dem leistenden Brummen bzw. Gerausch.

WICHTIG! BITTE BEACHTEN SIE, DASS DAS ÄNDERN JEGLICHER KOMPONENTEN IM OPTIMIERENT SYSTEM (EMPFÄNGER, VERSTÄRKER, DVD-PLAYER, KABEL-ODER SATELLITENANLAGE USW.) DAS ERDUNGSPRINZIP DER SIGNALFührUNG VERÄNDERN UND EIN BRUMMEN IN IHREM ZUVOR LEISEN SYSTEM VERURSACHEN KANN. FALLS SIE EINE VORGEORDNETE KOMPONENTE IN IHREM HEIMKINOSYSTEM HINZUFÜGEN ODER ÄNDERN, MUSSEN SIE DIESE EINGANGSMODUS-EINSTELLUNG AM FATHOM V2 SUBWOOFER FÜR EINE OPTIMALE GERAUSCHUNTERDRUCKUNG MOGLICHERWEISE ÜberPRUHEN. KABEL- UND SATELLITENANlagen SIND IN DIESER HINSICH TESONDERS ANFällIG.

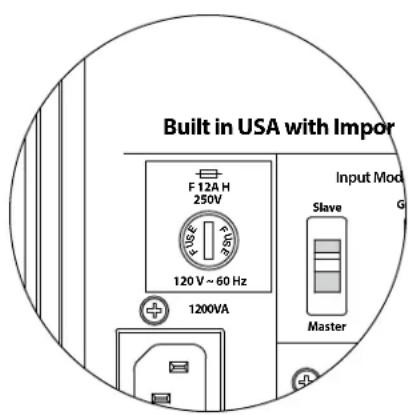

Master/Slave-Schalter

Die Fathom v2 sind so konzipiert, dass sie über eine Master/Slave-Verbindungskette problemlos mehrere Subwoofer in Ihr Heimkinosystem einbinden konnen. Mit dieser Methode konnen Sie die Signalverarbeitungsfunktionen eines Fathom v2 nutzen, um mehrere Fathom v2 im Raum zentral zu steuern. Die Master/Slave-Funktionalität ermöglich es dem D.A.R.O.-System zudem, die Wiedergabetreue einer Installation mit mehreren Subwoofern zu optimieren.

Bei Auslieferung des Fathom v2 befindet sich dieser Schalter in der Stellung "Master". Wenn Sie einen einzelnen Fathom v2 verwenden, stellen Sie den Schalter auf "Master". Sie können diesen Abschnitt anschließend ignorantieren.

Wenn ihre Installation zwei oder mehr Fathom v2 umfasst, bestimmen Sie einen Fathom v2 als „Master" und alle anderen im System als „Slave"-Subwoofer über den „Master/Slave"-Schalter auf der Rückseite des Verständers eines Fathom v2. LEDs auf der Vorderseite des Fathom v2 zeigen an, ob der „Master"- oder „Slave"-Modus für einen bestimmten Subwoofer ausgewähl ist.

Vom Fathom v2, der im „Master“-Modus betrieben wird, überträgt das „Output to Slave“-Signal jeder am Master Fathom v2 gewährte Signalverarbeitung (einschließlich der Master-Pegeleinstellung und der D.A.R.O.-Signalverarbeitung) an weitere Fathom v2, die im „Slave“-Modus betrieben werden. Die Signalverarbeitung und die Pegelregler der „Slave“-Subwoofer sind dann nicht Funktionsfähig. In dieser Modus muss sich der Benutzer nicht um Pegel-, Crossover- und andere Einstellungen für die Slave-Subwoofer kümmlern.

Technische Hinweise:

• Wenn Sie die Position, "Slave" wahren, werden alle benutzerdefinierten Signalverarbeitungsfunktionen und der Master-Pegelregler deaktiviert. Aus dem Grund gibt es eine spezielle Situationen, in denen Sie vielleicht einen einzelnen Fathom v2 im „Slave“-Modus betreiben mögen. Wenn Sie externe Signalverarbeitung und Pegelregler verwenden, verhindert die Aktivierung des „Slave“-Modus, dass jeder Systemparameter mit den manuellen Reglern des Fathom v2 beeingflussen kann.

WICHTIG

Anschluss „Output to Slave"

Wenn Sie mehr als einen Fathom v2 Subwoofer in einem Heimkinosystem betreiben, bestimmten Sie einen Fathom v2 als Master (siehe Seite 20) und leiten das Signal von ihm über diesen symmetrischen XLR-Ausgang an die anderen „Slave“ Fathom v2 weiter. Das „Output to Slave“-Kabel kann an den symmetrischen XLR-Eingang „Left or Mono“ des nachsten Fathom v2 angeschlossen werden. Wenn sich ein Fathom v2 im „Slave“-Modus befindet, kann sein „Output to Slave“-Anschluss verwendet werden, um Signale an weitere Fathom v2 weiterzuleiten, die im „Slave“-Modus arbeiten.

Der Anschluss „Output to Slave“ ist für folgende Verwendung ausgelegt:

1) Vom „Output to Slave“-Anschluss des „Master“-Fathom v2 zum symmetrischen „Left or Mono“-XLR-Eingang der ersten „Slave“-Fathom v2.
2) Vom „Output to Slave“-Anschluss des ersten „Slave“-Fathom v2 zum symmetrischen „Left or Mono“-XLR-Eingang des zweiten „Slave“-Fathom v2.
3) Vom „Output to Slave“-Anschluss des zweiten „Slave“-Fathom 2 zum symmetrischen „Left or Mono“-XLR-Eingang des dritten „Slave“-Fathom 2 . usw. (in dieser Konfiguration konnen bis zu zehn Fathom 2 angeschlossen werden). Geeignete symmetrische Kabel mit XLR-Anschlüssen sind bei Ihrem JL Audio-Handler erhältlich und nicht im Lieferumfang des Fathom 2 enthalten.

Technische Hinweise:

• Das „Output to Slave“-Signal überträgt die am Master-Fathom v2 ausgewählte Signalverarbeitung (einschließlich der Master-Pegeleinstellung und der D.A.R.O.-Signalverarbeitung) an weitere Fathom v2, die im „Slave“-Modus arbeiten.
• Bei Fathom v2, die im „Slave“-Modus arbeiten, ist das „Output to Slave“-Signal eine exakte, geufferte Kopie des symmetrischen Eingangssignals, weshalb diese Methode der Signalverteilung der Verwendung von Y-Adaptern oder Splittern vorzuziehen ist.
• Verwenden Sie für die Master/Slave-Verbindung nur abgeschirmte Verbindungskabel mit hochwertigen XLR-Steckern. Verwenden Sie niemals unsymmetrische Kabel mit Adaptern.

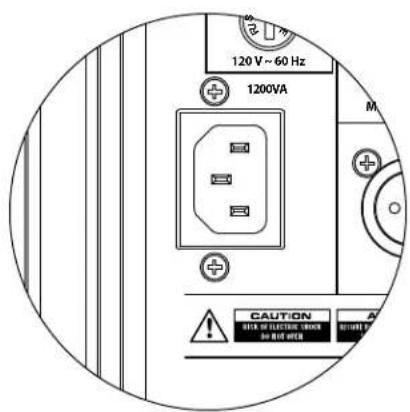

IEC-Kaltgerästecker

An die IEC-Kaltgerätebuchse wird das große dimensionierte 1,8 m Lange Netzkabel angeschlossen, das im Lieferumfang Ihres Fathom v2 Subwoofoers enthalten ist. Fathom v2 Subwoofer werden in verschiedene Teilen der Welt vertrieben und sind am Netzkabel mit dem für das jeweilige Stromversorgungssystem passenden Stecker ausgestattet. Beachten Sie die Spannungsangaben geben dem Netzanschluss und versorgen Sie den Fathom v2 ausschließlich über eine mit diesen Kennzeichnungen übereinstimmende Steckdose mit Strom. Verwenden Sie ausschließlich das zum Fathom v2 mitgelieferte Netzkabel. Weitere Informationen zum Hauptsicherungshalter entnehmer Sie dem Abschnitt „Fehlerbehebung" dieseres Handbuchs.

Der Fathom v2 Subwoofer ist ein leistungsstarkes Gerät, das viel Strom aufnehmen kann. Wenn zu weitere andere Komponenten mit einem Fathom v2 Subwoofer an eine einzige Steckdose angeschlossen sind, besteht die Gefahr, dass bei sehr intensivem Programmmaterial der Schutzschalter ausgelost wird. Falls dies geschieht, teilen Sie den Fathom v2 und die übrigen Komponenten auf zwei Stromkreise auf. Weisen Sie für maximale Leistung nach Möglichkeit jeder Fathom v2 einen eigenen Wechselstromkreis zu.

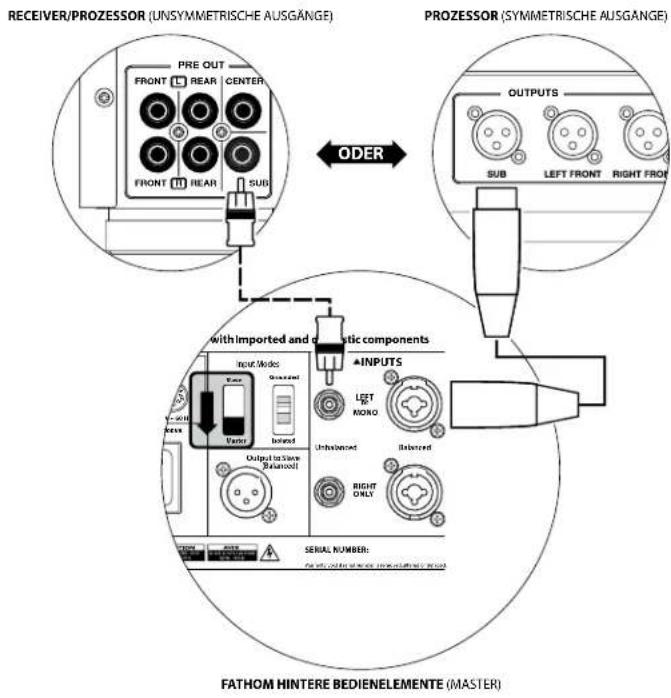

SYSTEMANSCHLUSSPLAN 1: One Fathom v2 an Heimkino-Receiver oder Heimkino-Vorversteller/Prozessor

Die meisten Heimkino-Receiver und Vorverstärker/Prozessoren verfügen über einen einzelnen (Mono)-Subwoofer-Ausgang. Wenn Sie einen Mono-Subwoofer-Ausgang an Ihres Fathom v2 anschließen, können Sie nur den „Left or Mono“-Eingang des Fathom verwenden.

Für den Anschluss des Fathom v2 an Ihr Heimkinesystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4-Zoll-TRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungen bieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Receiver oder Prozessor über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese zu verwenden.

Im Anschlussplan links sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge verwenden (nicht beiden).

ACHTUNG! SCHALTEN SIE DEN FATHOM v2 UND ALLE Anderen GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEM ODER ÄNDERN!

WARNHINWEIS

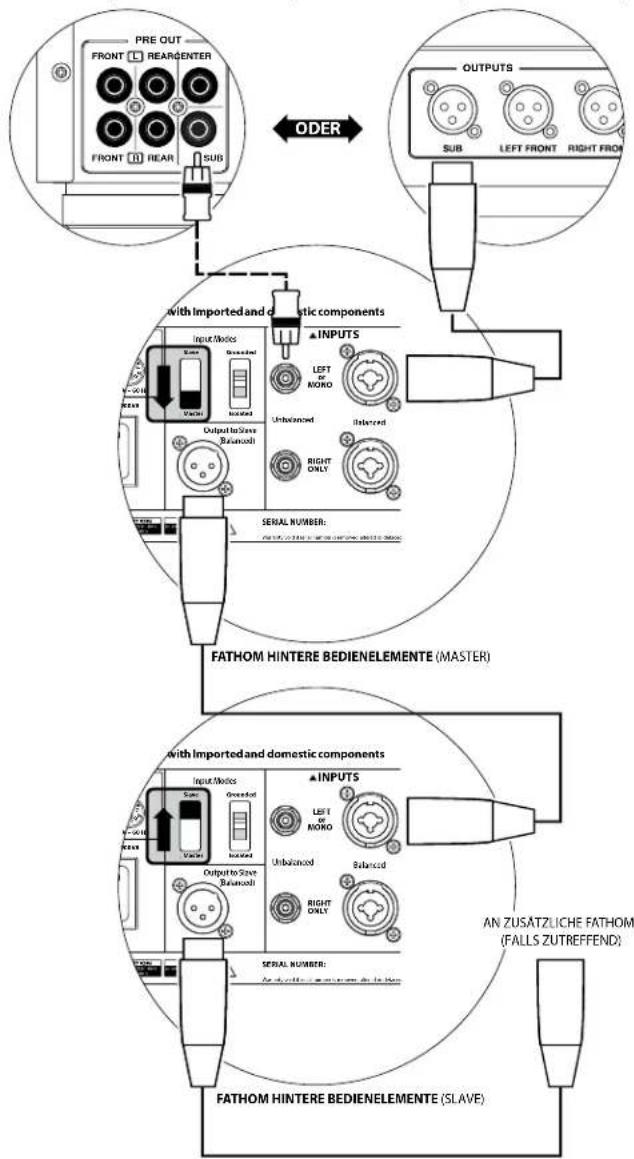

SYSTEMMANSCHLUSSPLAN 2: Mehrere Fathom v2s an Heimkino-Receiver oder Heimkino-Vorversteller/Prozessor

Um die Verwendung mehrerer Subwoofer in einem Heimkinosystem zu vereinfachen, verfügt der Fathom v2 über ein „Master/Slave“-Signalverteilungssystem. Dies ermöglich die Steuerung aller Fathom v2 in einem System von einem einzigen „Master“-Subwoofer aus.

Zunachst wahlen Sie einen Fathom v2 Subwoofer als,Master' über den oberen "Input Mode"Schalter aus. In der Regel werden Sie den Fathom v2, der dem Receiver/ Vorversteller am nachsten ist, als Master bestimmten. In einigen Fällen, z.B. wenn das Bedienfeld bestimmer Geräte schwer zuganglich ist, können Sie den am leichtesten zuganglichen Subwoofer als Master festlegen.

Für den Anschluss des Master Fathom v2 an Ihr Heimkinosystem stehen zwei Verbindungsarten zur Verfugung: symmetrisch (XLR- oder 1/4-Zoll-TRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungen bieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Receiver oder Prozessor über symmetrische Ausgänge verfügt, empfehlen wir ihren dringend, diese für den Anschluss an den Fathom v2 zu verwenden, der als Master fungiert.

Im Anschlussplan links sind symmetrische Verbindungen als durchgezogene Linien und unsymmetrische Verbindungen gestrichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge für den als Master bezeichneten Fathom v2 verwenden (nicht beiden).

Die verbleibenden Fathom v2 im System werden über ihre oberen „Input Mode" Schalter als „Slave" Einheiten konfiguriert. Über symmetrische XLR-Kabel verbinden Sie den „Output to Slave" des Master-Fathom v2 mit dem symmetrischen „Left or Mono"-Eingang des ersten Slave-Fathom v2. Der „Output to Slave" Anschluss dieser Slave-Einheit speit den „Left or Mono"-Eingang der nachsten Slave-Einheit über ein weiteres symmetrisches XLR-Kabel. Nachfolgende Slave-Einheiten werden auf die gleiche Weise angeschlossen.

WICHTIG

Die Verbindungen zwischen „Master“- und „Slave“-Fathom und zwischen „Slave“-Fathom erfolgen AUSSCHLIESSLICH über symmetrische XLR-Kabel.

WARNHINWEIS

RECEIVER/PROZESSOR (UNSYMMETRISCHE AUSGANGE) PROZESSOR (SYMMETRISCHE AUSGANGE)

ACHTUNG! SCHALTEN SIE DEN FATHOM v2 UND ALLE ANDEREN GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEM ODER ÄNDERN!

ACHTUNG! SCHALTEN SIE DEN FATHOM v2 UND ALLE Anderen GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHEN ODER ÄNDERN!

SYSTEMMANSCHLUSSPLAN 3: Ein Fathom v2 in Mono an Zweikanal-Audiosystem

Wenn Sie einen Fathom v2 (oder mehrere Fathom v2) in Mono an ein Zweikanal-Audiosystem anschließen, verwenden Sie sowohl die „Left or Mono" als auch die „Right" Eingänge. Die Summierschaltung am Eingang des Fathom v2 summiert die Stereosignale zu Monosignalen.

Wir empfehlen dringend, eine hochwertige aktive Frequenzweiche wie die JL Audio CR-1 zu verwenden, um die Signale Ihres Vorverstärkers aufzuteilen, bevor Sie diesen an den Fathom v2 und an den Verstärker für ihre Hauptloutsprecher anschließen. Auf diese Weise konnen Sie tiefe Frenquenzen aus den Signalen für die Hauptloutsprecher Herausfiltern, was zu einer besseren Leistung führt.

Wenn Sie keine aktive Freqenzweiche verwenden und ihre Hauptloutsprecher über den gesamten Freqenzbereich betreiben möchten, können Sie die Ausgangssignale Ihres Vorverstärkers anstelle der in der Abbildung gezeichneten aktiven Freqenzweiche mit geeigneten Y-Kabeln aufteilen.

Für den Anschluss des Fathom v2 an Ihr Zweikanal-Audiosystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4-ZollTRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungen bieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Vorversteller oder ihre aktive Frequenzweiche über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese zu verwenden.

Im Anschlussplan links sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt dargestellt. Sie werden nur eine dieser Methoden zur Verbindung der Eingänge verwenden (nicht beiden).

Hinweis: Falls gewünscht, konnen zusätzliche Fathom v2 im „Slave“ Modus an den Fathom v2 angeschlossen werden (siehe Abbildung). Siehe „Anschlussplan 2" auf Seite 23 für eine Erläuterung der Slave-Verbindung.

WARNHINWEIS

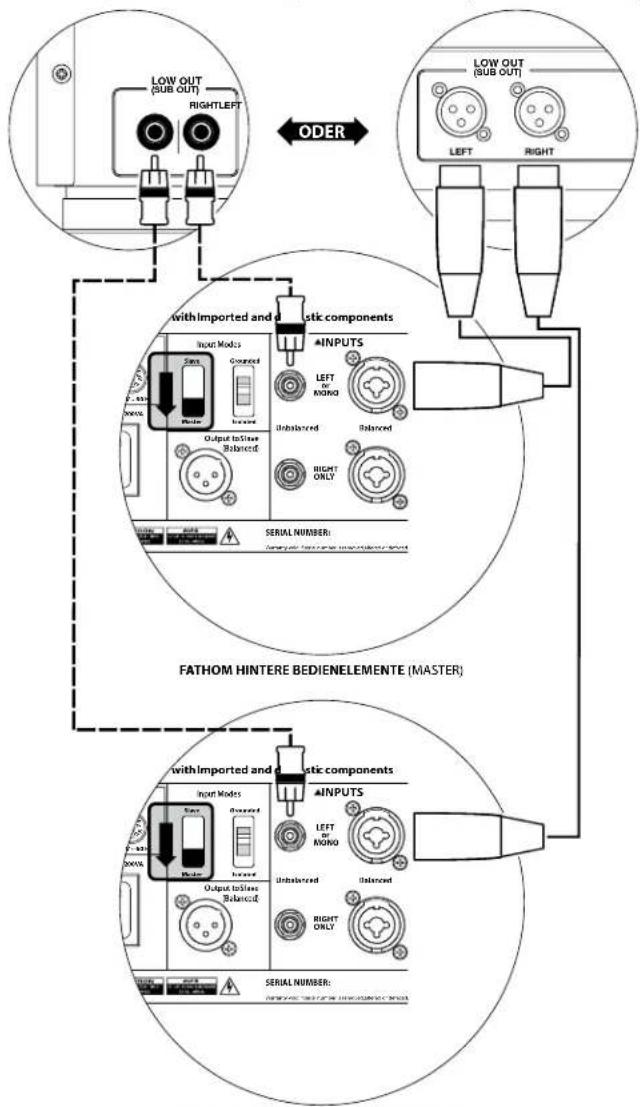

SYSTEMANSCHLUSSPLAN 4: Zwei Fathom v2 in Stereo an Zweikanal-Audiosystem

Wenn Sie zwei Fathom v2 in Stereo an ein Zweikanal-Audiosystem anschließen, verwenden Sie nur die „Left or Mono“-Eingänge jeges Fathom v2. Der obere „Input Mode“-Schalter an jedem Fathom v2 wird auf die Position „Master" gestellt.

Wir empfehlen dringend, eine hochwertige aktive Frequenzweiche wie die JL Audio CR-1 zu verwenden, um die Signale Ihres Vorverstärkers aufzuteilen, bevor Sie diesen an den Fathom v2 und an den Verstärke für ihre Hauptloutsprecher anschließen. Auf diese Weise konnen Sie tiefe Frequenzen aus den Signalen für die Hauptloutsprecher Herausfiltern, was zu einer besseren Leistung führt.

Wenn Sie keine aktive Frenzweiche verwenden und ihre Hauptloutsprecher über den gesamten Frenzungbereich betreiben möchten, können Sie die Ausgangssignale Ihres Vorverstärkers anstelle der in der Abbildung gezeugten aktiven Frenzweiche mit geeigneten Y-Kabeln aufteilen.

Für den Anschluss des Fathom v2 an Ihr Zweikanal-Audiosystem stehen zwei Verbindungsarten zur Verfügung: symmetrisch (XLR- oder 1/4-ZollTRS-Anschluss) und unsymmetrisch (Cinch-Anschluss). Symmetrische Verbindungenieten eine hervorragende Unterrückung von Störsignalen und gewährleisten eine ordnungsgemäß Erdung zwischen den Komponenten. Wenn Ihr Vorversteller oder ihre aktive Frequenzwichte über symmetrische Ausgänge verfügt, empfehlen wir Ihnen dringend, diese zu verwenden.

Im Anschlussplan rechts sind symmetrische Verbindungen als durchbezogene Linien und unsymmetrische Verbindungen gestreichelt darestellt. Sie werden eine dieser Methoden zur Verbind der Eingänge verwenden (nicht be

Hinweis: Falls gewünscht, konnen
zusätzliche Fathom v2 im „Slave“ Modus an den Fathom v2 angeschlossen werden (siehe Abbildung). Siehe „Anschlussplan 2“ auf Seite 23 für eine Erläuterung der Slave-Verbindung.

WARNHINWEIS

RECEIVER/PROZZER (UNSYMMETRISCHE AUSGANGE) PROZZER (SYMMETRISCHE AUSGANGE)
FATHOM HINTERE BEDIENELEMENTE (MASTER)

ACHTUNG! SCHALTEN SIE DEN FATHOM v2 UND ALLE ANDEREN GERÄTE IM SYSTEM AUS, BEVOR SIE ANSCHLUSSE EINRICHTEM ODER ÄNDERN!

EMPFOHLENE EINRICHTUNGSSCHRITTE

1) Vorbereitung auf die Einrichtung: 26-27
2) Pegeleinstellung: 28
3) Polaritäts-/Phaseneinstellung: 28
4) Aufstellorte ausprobieren: 28
5) D.A.R.O. anwenden: 29-30
6) E.L.F. Trim einstellen: 30

VORBEREITUNG AUF DIE EINRICHTUNG:

Bitte bestätigten Sie die folgenden Systemeinstellungen, bevor sie mit der Einrichtung beginnen. Dadurch werden ein neutraler Startpunkt und eine sachgemäß Einrichtung Ihres Subwoofer-Systems sichergestellt.

Einstellungen an Ihr Heimkino-Receiver oder Vorversteller/Prozessor:

Bevor Sie mit der Einrichtung Ihres Fathom v2 Subwoofer-Systems beginnen, empfehlen wir Ihnen, ihren Receiver oder Vorversteller/Prozessor wie folgt einzustellen (bitte schalten Sie alle Fathom v2 im System über deren Netzschalter an der Vorderseite aus, bevor Sie diese Einstellungen vornehmen):

1. Lautsprechergroße

Stellen Sie alle Hochfrequenzlautsprecher im Laufsprecher-Setup-Menu Ohres Receivers oder Vorverstärkers/Prozessors auf „klein“ mit einem Übergangspunkt von 80Hz ein. Dadurch werden ALLE Basse an die Fathom v2 gesendet.

2. Lautsprecherabstand

Stellen Sie alle Lautspricherabstände, einschließlich Subwoofer-Abstand, im Lautspricher-Setup-MENU auf den Haupthorplatz ein. Verwenden Sie zur Bestimmung dieser Abstände ein Maßband (zeitliche Kohärenz ist wichtig). Bei Verwendung mehrerer Fathom v2 Subwoofer sollen der durchschnittliche Abstand zum Haupthorplatz berechnet und dieser Wert zur Einstellung des Subwoofer-Abstands eingesetzt werden.

3. Subwoofer-Pegel

Stellen Sie den Subwoofer-Pegel im Receiver oder Vorveränderer/Prozessor auf 0^ oder die mittlere Position ein.

4. Klangregler / Equalizer

Stellen Sie alle Klangregler auf „0" und deaktivieren Sie alle Equalizer-Funktionen.

Einstellungen an Ihrm Prozessor mit aktivem Crossover oder Bassmanagement:

Bei Verwendung eines Prozessors mit aktivem Crossover oder Bassmanagement empfehlen wir, diesen vor der Einrichtung Ihres Fathom v2 Subwoofer-Systems wie folgt einzustellen (bitte schalten Sie alle Fathom v2 Subwoofer im System aus, bevor Sie diese Einstellungen vornehmen):

1. Tiefpassfilterfrequenz

Wahlen Sie eine Tiefpassfilterfrequenz von 80Hz (24 dB/Oktave Flankensteilheit)

2. Hochpassfilterfrequenz

Wahlen Sie eine Hochpassfilterfrequenz von 80Hz (24 dB/Oktave Flankensteilheit)

3. Tiefpass-Ausgangsgegel (Subwoofer)

Stellen Sie den Subwoofer-Ausgangspegel auf, 0^ oder die mittlere Position.

Auf der Frontplatte des Fathom v2:

Bitte schalten Sie den Heimkino-Receiver oder Vorversteller/Prozessor aus, um diese Einstellungen vorzunehmen.

1. „Power“-Schalter

Stellen Sie den „Power“-Schalter jeder Fathom v2 in die Position „On“.

1. "Lights"-Schalter

Stellen Sie den „Lights“-Schalter jeder Fathom v2 in die Position „On“. Wenn auf der Vorderseite keine Beleuchtung zu sehen ist, haben Sie möglicherweise vergessen, den Fathom v2 anzuschreiben, oder es liegt ein Problem mit dem Stromkreis vor.

1. „Input Mode“-Anzeigeleuchten

Wenn Sie einen einzelnen Fathom v2 verwenden, vergewissern Sie sich, dass dessen „Input Mode“-Anzeigeleuche auf der Position „Master“ steht. Falls nicht, müssen Sie den oberen „Input Mode“-Schalter auf der Rückseite des Fathom v2 betätigten.

Wenn Sie mehrere Fathom v2 in einer Master/Slave-Konfiguration verwenden, vergewissern Sie sich, dass der Subwoofer, der direkt an ihren Receiver oder Vorversteller/Prozessor angeschlossen ist, „Master“ auf seiner „Input Mode“-Leuchte anzeigt und dass alle anderen Subwoofer „Slave“ auf ihrer „Input Mode“-Leuchte anzeigen. Falls nicht, müssen Sie die oberen „Input Mode“-Schalter auf der Rückseite des Fathom v2 benutzen.

1. "Level Mode"—Schalter

Stellen Sie den „Level Mode“-Schalter des Fathom v2 auf die Position „REF".

1. LPFilter"Schalter

Stellen Sie den „LP Filter“-Schalter Ihres Master Fathom v2 auf „OFF“, wenn Ihr Heimkino-Receiver/Prozessor das Bassmanagement übernimmt (Laatsprecher auf „klein“eingestellt) oder wenn Sie einen externen Crossover bzw. Bassmanagementprozessor verwenden. Wenn nicht, wahlen Sie die Position „12 dB".

1. "LP Freq. (Hz)"-Regler

Drehen Sie den „LP Freq.“-Knopf. Regler auf die Position „80 Hz".

1. Regler, e.l.f. trim (dB)

Drehen Sie den Regler „e.l.f. trim" auf „0".

1. Schalter „Polarity“

Stellen Sie den Schalter „Polarity" auf 0^ .

1. "phase (deg.)" -Regler

Drehen Sie den,phase-Regler auf 0^ Grad

Drücken Sie den D.A.R.O.-Defeat-Schalter, so dass das rote Licht des Schalters leuchtet.

EMPFOHLENE EINRICHTUNGSSCHRITTE (Fortsetzung) Einrichtung des Subwoofer-Systems:

Sobald Sie die Regler an Ihr hem Heimkino-Receiver oder Vorversteller/ Prozessor eingestellt und die auf den Seiten 26 und 27empfohlenen Einstellungen am Fathom v2 vorgenommen haben, konnen Sie mit der Einrichtung Ihres Fathom v2 beginnen, um optimale Leistung zu erzielen.

1. Pegeleinstellung

Bei vertrauter Musik bzw. Filmen mit tiefen Bassen stellen Sie den Subwoofer-Pegel mit dem Subwoofer-Pegelregler Ihres Receivers oder Vorverstärkers/Prozessors so ein, dass er mit den anderen Laufsprechern harmoniert. Diese Methode ist{sicherer vor Eingriffen als die Verwendung des „Master Level"Reglers des Fathom v2 (denken Sie an Kleinkinder oder neugierige Besucher).

In dem unwahrscheinlichen Fall, dass der Subwoofer-Level-Regler Ihrches Receivers oder Vorverträckers/Prozessors nicht ausreichend auf den Pegel des Fathom v2 abgestimmter werden kann, muss der Regler wieder auf „0" gestellt werden. Stellen Sie dann den „Level Mode" -Schalter des Fathom v2 auf „Variable" und verwenden Sie den „Master Level" -Regler, um den Pegel des Subwoofer mit den anderen Lautsprachern abzustimmen, wobei „0" als Referenzpunkt dient (REF-Modus-Verträkung und variable „0" -Verträkung sind identisch). NOTIEREN SIE SICH DIESE EINSTELLUNG FÜR EINE SPÄTERE VERWENDUNG.

Detaillierte Informationen zu den Pegeleinstellungen Ihres Fathom v2 finden Sie in den Abschnitten „Level Mode" und „Master Level" auf den Seiten 15 - 16 diesen Handbuchs.

2. Polaritäts- und Phaseneinstellung

Es ist*hufighilfreich,theseRegler von einerzwietenPersonbedienenzu lessen,damitSieVeränderungenleicht vomHauptthorplatzausbeurteilen konnen.

Hören Sie sich vertrautes Ausgangsmaterial (vorzugswise Musik mit gutter Wiedergabe von oberen und mittleren Büssen) an, stellen Sie den „Polarity“-Schalter von „0° auf „180° und achten Sie auf Unterschiede. Die korrekte Einstellung klingt bei kräftigen hohen Büssen und hoher Artikulation am tatsächlichen. Wahlen Sie „0°, wenn beide ähnlich klingen.

Wenn die Polarität korrekt eingestellt ist, sollen den Sie die gleiche Musik mit verschiedenen „Phase“-Einstellungen abspielen und die Einstellung wahren, bei der die Wiedergabe von hohen und mittleren Bässen noch weiter verstarkt wird. Stellen Sie den Regler auf „0“, wenn Sie keinen Unterschied horen können.

3. Probieren Sie ggf. andere Aufstellorte für den Subwoofer aus.

Sobald Sie mit der grundlegenden Leistung Ihres Subwoofoers zufrieden sind, konnen Sie zum nachsten Schritt übergeben. Wenn nicht, empfehlen wir Ihnen, mit der Position Ihres Subwoofoers zu experimentieren, bis Sie mit der grundlegenden Leistung zufrieden sind. Das Experimentieren mit dem Standort ist der SCHLUSSEL zu einem System mit übbregendem Klang. Wenn der Subwoofer um ca. 1 Meter verschoben wird, kann dies bereits eine bedeutende Auswirkung auf die Gleichmäßigkeit der Basse haben. Drehen Sie bei jeder neuen Position die „Polarity“-und „phase“-Regler zunachst auf „0" und wiederholen Sie die Einrichtung beginnend bei Schritt 1.

WICHTIG! NOTIEREN SIE SICH ALLE IN SCHRITT 1-3 VORGENOMMENEN EINSTELLUNGEN FÜR ZUKUNFTIGE REFERENZZWECKE.

WICHTIG

WICHTIGI STELEN SIE SICHER, DASS DER RAUM WAHREND DER D.A.R.O. KALIBRIERUNG ABSOLUT LEISE IST! SCHALTEN SIE ALLE LAUTEN GERADE IN DER NAHE DES HORRAUMS AUS (GESCHIRRSPUER, WASCHMASCHINEN USW.)

ES IST BESONDERS WICHTIG, DASS KLIMAANLAGEN ODER WARMEPUMPEN WAHREND DER KALIBRIERUNG AUSGESCHALTET WERDEN. KLIMAANLAGEN MIT ZWANGSBELUFTUNG KONNEN MAssige GERAUSCHPEGEL VON 15-20 HZ ERZEUGEN, DIE DIE KALIBRIERUNG STÖREN.

4. Anwendung der digitalen automatischen Raumoptimierung (D.A.R.O.)

Sie sind nun in der Lage, die Leistungsfähigkeit des exklusiven Digital Automatic Room Optimization (D.A.R.O.)-Systems von JL Audio zu nutzen. Dieses System misst den Frequenzgang des Subwoofoers an Ihrem primären Hörplatz undwendet einen leistungsstarken 18-Band-Equalizer an, um die durch Raummoden verursachten Spitzen zu zahmen, was zu einer ausgeglicheneren, praziseren Basswiedergabe führt. Wenn Sie mehrere Fathom v2 in einer Master/Slave-Konfiguration verwenden, müssen Sie sich nur mit dem als „Master" festgelegten Subwoofer beschäftigen, um die D.A.R.O.-Kalibrierung für das gesamte Subwoofer-System durchzufahren. Beachten Sie, dass die gesamte Signalverarbeitung auf der Frontplatte während der D.A.R.O.-Kalibrierung deaktiviert wird, unabhängig von den Reglereinstellungen. Der Normalbetrieb wird wiederhergestellt, sobald die Kalibrierung abgeschlossen ist.

a) Stellen Sie den Netzschalter auf die Position „ON“ und vergewissern Sie sich, dass die Anzeigeleuchten des Fathom v2 über den Schalter „Lights“ auf „ON“ gestellt sind.
b) Nehmen Sie das Kalibrierungsmikrofon aus der Schutzhülle und schlieben Sie das Kabel an die Mini-XLR-Buchse auf dem Bedienfeld des Fathom v2 an.

HINWEIS: Die D.A.R.O. Kalibrierung ist nur möglich, wenn das mitgelieferte JL Audio Testmikrofon an der Vorderseite des Fathom v2 angeschlossen ist. Die Funktion „Calibrate" ist deaktiviert, wenn kein Mikrofon angeschlossen ist, um einen versehentlichen Verlust der Einstellungen zu verhindern.

c) Schlieben Sie das Mikrofon an das andere Ende des Mikrofonkabels an und platzieren Sie das Mikrofon vorübergehend auf dem primären Hörplatz. Wenn Sie einen Mikrofonständer haben, konnen Sie das Mikrofon in Kopföhe aufstellen und auf dem primären Hörplatz positionieren.
d) Drücken Sie auf dem Bedienfeld des Fathom v2 die Taste „Calibrate". Das grüne Licht auf der „Calibrate“-Taste blinkt langsam und zeit damit an, dass die Kalibrierung in 5 Sekunden beginnnt.
e) Kehren Sie innerhalb von 5 Sekunden nach dem Drucken der Taste „Calibrate" zu Ihr primären Hörplatz zurück und halten Sie das Mikrofon in Ihrer normalen, sitzenden Position ungebairr auf Höhe ihrer Ohren.
f) Über den Fathom v2 wird eine Schallsequenz abgespielt, die wie statisches Rauschen klingt. Die Sequenz dauert ungebär 3 Minuten. Wahrend diesen Vorgangs führ das D.A.R.O.-Systeme eine Frequenzgangmessung an Ihr Sitzplatz durch und korrigiert die gefundenen Probleme. Das D.A.R.O.-System kompensiert auch eventuelle Pegelunterschiede vor und nach der Kalibrierung, so dass Ihr Fathom v2 nach dem Kalibrierungsprozess eine ähnliche wahrgenommene Lautstärke aufweist. Wenn die D.A.R.O.-Kalibrierung abgeschlossen ist, leuchtet die Taste „Calibrate" auf und bleibt an, um eine erfolggreiche Kalibrierung anzuzeigen.

Wenn Sie eine neue Kalibrierung durchführten möchten, wiederholen Sie einfach die obigen Schritte.

Um die D.A.R.O.-Einstellungen zu loschen (d. h. sie auf Null zusammen) und die Kalibrieranzeige auszuschalten, halten Sie die Demo-Taste gedrück und drücken Sie dann die Defeat-Taste.itte beachten Sie, dass Sie diese Tastenfolge schnell ausführten müssen. Wenn Sie die Demo-Taste länger als 2 Sekunden gedrück halten, ohne die Defeat-Taste zu berühren, werden die Demo-Tone gestartet. Sollte dies der Fall sein, warten Sie einfach, bis die Demosequenz beendet ist, und versuchen Sie es erneut. Sie konnen eine neue Kalibrierung durchführung, indem Sie das oben beschriebene Verfahrenbefolgen.

WICHTIG! WENN SIE IHREN FATHOM V2 ODER IHREN PRIMÄREN HÖRPLATZ IN ZUKUNFT VERLEGEN, MÜSSEN SIE D.A.R.O. ERNEUT AUSFühREN. EINE BESTIMME KALIBRIERUNG IST EINZIGARTIG FÜR EINE BESTIMME KOMBINATION AUS SUBWOOFERPOSITION UND HÖRSITZPOSITION. FOLGEN SIE EINFACH DEN OBIGEN SCHRITTEN, UM EINE NEUE KALIBRIERKURVE ZU ERSTELLEN.

Verwenden Sie den „e.l.f. trim“-Regler, um die Tiefstbasswiedergabe des Fathom v2 einzustellen. Dieser Regler ermöglich eine Absenkung um -12 dB oder eine Anhebung um +3 dB bei 24 Hertz und ist weitere nutzlich, wenn ein (oder zwei) Fathom v2 in einem kleinen bis mittelgroßen Heimkino verwendet werden. Da Kleinere geschlossene Räume dazu neigen, den Pegel der tiefsten Bassfrequenzen anzuheiten, konnen Kleinere Heimkinos von der starken Tiefbassausgabe des Fathom v2 Subwoofer's überwältigt werden. Dies kann im unteren Bassbereich einen „zu setzen“ oder „aufgeblachten“ Eindruck erzeugen. Drehen Sie den „e.l.f. trim“-Regler herunter, um den Tiefstbasspegel zu reduzieren und diesen Zustand zu entscharfen. Experimentieren Sie ruhig und horen Sie sich eine Vielzahl anspruchsvoller Aufnahmen an, bis Sie die Beste Lösung für ihren Raum und ihren Geschmack befinden haben.

Ihr Fathom v2 ist jetzt für die optimale Basswiedergabe an Ihr hem Hörplatz optimiert. Herzlichen Glückwunsch!

WICTIG

HÄUFIG GEFRAGTE FRAGEN

Darf ich Gegenstände auf unseren Subwoofer stellen?

Wir empfehlen, keine Gegenstände auf das Subwoofer-Gehäuse zu stellen, da diese vibrieren und so unerwünschte Gerausche sowie mögliche Schäden an der Oberfläche verursachen können. Unter keinen Umständen darf ein Gegenstand, der Flüssigkeit enthalt, auf das Gehäuse des Fathom v2 gestellt werden.

Ist der Fathom v2 magnetisch abgeschirmt?

Fathom v2 Subwoofer sind nicht magnetisch abgeschirmt. Um magnetische Verzerrungen bei bestimmen Fernsehgeräten zu vermeiden, stellen Sie den Fathom v2 mindestens 1 bis 1,5m von Ihrem Bildschirm entfernt auf. Wenn Sie auf dem Bild Farbveränderungen feststellen, platzieren Sie den Subwoofer weiter weg, bis diese verschwinden.

Wird meine Stromrechnung steigen, wenn ich den Fathom v2 im „Auto“-Modus belasse?

Im „Auto“-Modus wird der Veränder des Fathom v2 nur dann eingeschaltet, wenn ein deutliches Signal an den Eingangen erkannt wird. Im Low-Power-Standby bleiben nur die notigsten Stromkreise eingeschaltet, die unerhebliche Mengen Strom verbrauchen (weniger als 5 Watt).

Sollte ich den Subwoofer bei einem Gewitter oder längerer Abwesenheit vom Netz trennen?

JA. Bei (oder vor) einem Gewitter sollenen Sie ihren Fathom v2 vom Netz trennen. Dadurch werden möglich Schäden durch Spannungsspitzen oder Blitzeinschlag verhindert. In einem solchen Fall sollenen alle Audio- und Videokomponenten vom Stromnetz getrennt werden. Wenn Sie mehrere Tage lang nicht zu Hause sind, sollenen Sie Ihr Heimkino-Komponenten vom Stromnetz trennen, um Schäden durch unerwartete Stürme oder Netzstörungen zu vermeiden.

REINIGUNG IHRES FATHOM v2

Reinigen Sie das Subwoofergehäuse Ihres Fathom v2 mit einem sauberen, weichen Mikrofasertuch oder einem Staubwedel. Mikrofasertücher sind u. a. Dort erhältlich, wo Automobilzubehör verkauf wird.

Leichte Verschmutzungen konnen in der Regel mit einem sauberen Mikrofasertuch abgewischt werden. Für hartnäckigere Flecken polieren und schützen Sie die Oberfläche mit einem hochwertigen Autowachs und einem Mikrofasertuch, die beiden überall Dort erhältlich sind, wo Autozubehör verkauf wird. Wir empfehlen „NXT Tech Wax" und Mikrofasertücher von Meguiar.

Verwenden Sie niemals ein Poliermittel mit aggressiven Lösungsmitteln oder Schleifkörpern, da diese die Oberfläche dauerhaft beschädigen konnen. Verwenden Sie für den Fathom v2 niemals Möbelpolitur oder Produkte auf Ölbasis. Verwenden Sie für den Fathom v2 niemals Lösungsmittel oder aggressive Reinigungsmittel. Testen Sie das Reinigungsmittel im Zweifelsfall an der Unterseite des Gehäuses und warten Sie eine Tage ab, bevor Sie es für sichbare Gehäuseteile anwenden.

FEHLERBEHEBUNG

Aus dem Subwoofer kommt kein Ton.

1. Vergewissern Sie sich, dass der Fathom v2 angeschlossen und eingeschaltet ist und dass die Beleuchtung auf der Vorderseite auf „On“ eingestellt wurde. Wenn sich die Beleuchtung nicht einschelt, überprüfen Sie den Schutzschalter der jeweiligen Steckdose oder schlieben Sie den Fathom v2 an eine andere Steckdose an. Wenn ihre Steckdose Strom hat, aber die LEDs noch immer nicht leuchten, müssen Sie die Hauptnetzsherung des Fathom v2 überprüfen und ggf. austauschen. Siehe Abschnitt „Hauptsticherungshalter“ auf der{nachsten Seite.
2. Testen Sie den Subwoofer, indem Sie die DEMO-Taste an der Vorderseite drücken – wenn der Subwoofer Demotone ausgibt, ist die interne Schaltung des Subwoofoers in Ordnung und es liegt wahrseinlich ein Eingangsproblem vor. Überprüfen Sie die Eingangskabelverbindungen am Fathom v2 und am Receiver/Preamp/Prozessor.
3. Stellen Sie sicher, dass die Subwoofer-Einstellungen Ihres Receivers nicht geändert wurden.
4. Wenn ihre anderen Laufsprecher Ton wiedergeben, aber der Fathom v2 nicht, tauschen Sie das Kabel aus, das den Fathom v2 mit dem System verbindet.
5. Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Handlcr oder den technischen Support von JL Audio.

Der Basspegel hat sich geändert.

1. Stellen Sie sicher, dass die Pegeleinstellungen (am Fathom v2 und an Ihr dem Receiver/Vorversteller/Prozessor) nicht geändert wurden.
2. Wenn Sie den „Master Level“-Regler des Fathom v2 zur Einstellung des Subwoofer-Pegels verwenden, vergewissern Sie sich, dass der „Level Mode“-Schalter auf „Variable“ eingestellt ist.
3. Überprüfen Sie die Position des ELF-Trim-Reglers.

Fathom v2 gibt Brummen oder andere ungewöhnliche Gerausche aus

1. Siehe Abschnitt zum Eingangsmodus auf Seite 20但这es Handbuch, vor allem, wenn vorgeschaltete Komponenten, Kabel usw. vor Kurzem ausgetaucht wurden.
2. Schalten Sie den Fathom v2 aus, trennen Sie alle Eingangs- und Ausgangssignalkabel und schalten Sie den Fathom v2 dann wieder ein. Wenn das Gerausch verschwunden ist, wird es an einer anderen Stelle in Ihr System verursacht.

Bass klingt „matschig" und „zu schwer".

1. Versuchen Sie, den 24-Hertz-Pegel mit dem "e.l.f. trim"-Regler zu verringern. Matschige Basse konnen manchmal durch eine zu hohe Niederfrequenzausgabe in einem mittelgroßen Raum verursacht werden.
2. Verringern Sie den Gesamtpegel des Subwooferers.
3. Überprüfen Sie die Subwoofer-Einstellungen Ihres Receivers.
4. Probieren Sie einen anderen Subwoofer-Standort oder einen anderen Haupthörplatz aus. Die Änderung einer der beiden Standorte kann eine GROSSE Auswirkung auf den Klang Ihr's Systems haben. Siehe Abschnittte zum Aufstellbereich auf Seite 6-10 these Handbuchs.

FEHLERBEHEBUNG - Fortsetzung

Beim D.A.R.O. Kalibrierungsversuch blinkt die Kalibrieranzeige

1. Wenn das mitgelieferte JL Audio-Mikrofon nicht richtig in die Buchse an der Vorderseite eingesteckt ist, schlägt die Kalibriierung fuhl und die grüne Kalibrieranzeige blinkt schnell. Die Kalibriierung erfolgt NUR, wenn das JL AudioMikrofon angeschlüssen ist. Wenn Sie ein anderes Mikrofon anschlieben, schlägt die Kalibriierung fuhl. Beenden Sie das Blinken der Kalibrieranzeige, indem Sie die Taste „Calibrate" erneut drücken.
2. Wenn die Kalibrierung bei ordnungsgemäß angeschlossenem JL Audio-Mikrofon fehlschlagt, blinkt die grüne Kalibrieranzeige langsam. Testen Sie die Mikrofon- und Kabelverbindungen und versuchen Sie erneut, die Kalibrierung durchzuführen. Wenn die Kalibrierung nach den oben genannten Schritten fehlschlagt, ist möglicherweise das Mikrofon oder das Mikrofonkabel defekt. Kontaktieren Sie den technischen Kundendienst von JL Audio Home.

Ihr Fathom v2 ist außerhalb des Hauses deutlich zu horen.

1. Überprüfen Sie die „Master Level“-Einstellung am Fathom v2 oder am Heimkino-Receiver/Vorverträger/Prozessor.
2. Erkundigen Sie sich bei Ihr dem Audio-Handler nach Mochigkeiten zur Schallisolierung.
3. Stellen Sie den Fathom v2 nicht in der Nähe von Fenstern auf.

HAUPTSICHERUNGSHALTER

Die Abdeckung des Hauptssicherungshalters befindet sich an der Rückseite, darüber den Buchse für das Netzkabel. Diese keine federbelastete Kappe kann abgenommen werden, um die Hauptnetzschierung inspizieren oder austauschen zu konnen. Wenn ihre Steckdose Strom führt, aber die LEDs des Fathom v2 nicht leuchten, ist möglicherweise die Hauptnetzschierung durchgebrannt.

Ausbau: Ziehen Sie das Netzkabel des Subwoofoers ab. Stecken Sie einen kleinen Schlitzschraubendreher in den Schlitz der Kappe und drehen Sie ihn langsam gegen den Uhrzeigersinn, bis der Sicherungshalter herausgenommen werden kann. Nun kann die Sicherung inspiziert und ggf. ersetzt werden. Die Sicherungswerte für Ihr Fathom v2 Modell finden Sie in der nachfolgenden Tabelle.

Wiedereinbau - Beachten Sie, dass das Gehäuse des Sicherungshalters prazise ausgerichtet werden muss, um formschlüssig in die Öffnung zu passen. Führten Sie den Sicherungshalter in die Öffnung ein und drehen Sie ihn vorsichtig im Uhrzeigersinn (ca. 1/8-Drehung), um ihn einrasten zu halten. Drücken Sie auf die Kappe und fuhlen Sie, wie die Feder zusammengedrückt wird, um die richtige Position zu finden. Schließen Sie das Netzkabel wieder an.

Wenn die Ersatzsicherung unmittelbar nach dem Austausch einer Sicherung durchbrennt, muss der Verträger des Subwoofoers eventuell repariert werden.itte wenden Sie sich an ihren autorisierten JL Audio-Fachhandler oder Lieferanten.

Sicherungswerte, nur 120-V-Modelle
Modell Sicherungstyp Sicherungsgröße
f110v2 (120 V) 0,25 x 1,25 Zoll, flink 7 A, 250 V
f112v2 (120 V) 0,25 x 1,25 Zoll, flink 8 A, 250 V
f113v2 (120 V) 0,25 x 1,25 Zoll, flink 12 A, 250 V
f212v2 (120 V) 0,25 x 1,25 Zoll, flink 15 A, 250 V

Sicherungswerte, nur 240-V-Modelle
Modell Sicherungstyp Sicherungsgröße
f110v2 (240V) 5 x 20 mm, flink 6,3 A, 250 V
f112v2 (240V) 5 x 20 mm, flink 6,3 A, 250 V
f113v2 (240V) 5 x 20 mm, flink 8 A, 250 V
f212v2 (240V) 5 x 20 mm, flink 10 A, 250 V

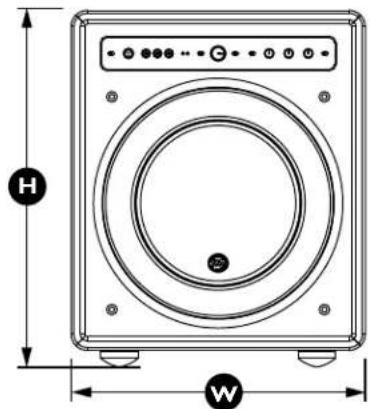

EARTHOM.v2
UNTERSEITE

OBERSEITE RÜCKSEITE

FRONT

SEITE MIT GITTER

Technische Daten:	f110v2	f112v2	f113v2	f212v2
Gehäusetyp:	Geschlussen Geschlüssen	Geschlussen Geschlüssen
Trelber:	Single 10 Zoll(Nonndurchmesser)	Single 12 Zoll(Nonndurchmesser)	Single 13,5 Zoll(Nonndurchmesser)	Dual 12 Zoll(Nonndurchmesser)
Frequenzgang (reflexionsfrei):	27 - 111 Hz (±1,5 dB)-3 dB bei 25 Hz/120 Hz10 dB bei 19 Hz/153 Hz	21-119 Hz (+1,3 dB)-3 dB bei 19 Hz/150 Hz10 dB bei 17 Hz/167 Hz	20-86 Hz (-1,5dB)-3 dB bei 18 Hz/127 Hz-10 dB bei 16 Hz/154 Hz	20 - 97 Hz (+/-1,5 dB) -3 dB bei 19/110 Hz -10 dB bei 15/157 Hz
Effektive Abstrahlflüche:	60 in30,0387 m²	8/2 in30,0542 m²	107.33 in30,0633 m²	168 in30,1084 m²
Luftverträgung:	160 in32,6 Liter	287 in34,7 Liter	386 in36,3 Liter	574 in39,4 Liter
Verträklerleistung:	100 Watt Kurzzeit-RMS 1	300 Watt Kurzzeit-RMS	3000 Watt Kurzzeit-RMS	3600 Watt Kurzzeit-RMS
Abmessungen: (H) x (B) x (T)Höhenabmessungen einschließlich Fülle	15,64 x 12,92 x 17,27 Zoll397 x 328 x 439 mm	18,5 x 15 x 17,625 Zoll470 x 448 mm	13,625 x 16,5 x 19,25 Zoll498 x 489 mm	31,96 x 14,92 x 20,39 Zoll812 x 379 x 318 mm
Nettogewicht:	31 kg (69 lb) 53 kg (117 lb)	60 kg (133 lb) 102 kg (22115)
Gehäuseausführung:	Hochglanz-Schwarz	Hochglanz-Schwarz	Hochglanz-Schwarz	Hochglanz-Schwarz

MERKMALE

UnsymmetrischeEingänge:

Stereo oder Mono (zwei Cinch-Buchsen)

SymmetrischeEingänge:

Stereo oder Mono (zwei XLR-Buchsen)

Ausgang zum Slave: Symmetrisch (ein XLR-Stecker)

Eingangsmodus:

Master oder Slave

Level-Modus: Referenz (feste Verstärkung) oder variabel von voller Stummschaltung bis +15 dB über Referenzverstärkung

Betriebsmodus:

Aus, Ein oder automatische

Signalerkennung

Beleuchtungsmodus: Aus, Ein oder

Dimmen

Tiefpassfiltermodus:

Aus, 12 dB pro Oktave oder 24 dB pro Oktave

Grenzfrequency des Tieffpassfilters:

Variabel von 30Hz - 130Hz

Polarität:

0oder180Grad

Phase:

Variabel von 0 - 270 Grad

E.L.F. Trim:

Variabel von -12 dB bis +3 dB bei 24 Hz

Automatischer, digitaler 18-Band-Equalizer mit integriertem Kalibrierungsmikrofon in Laborqualitat, abschaltbar.

JL AUDIO.

Subwoofer alimentato Fathom v2
