Expedition TW4B17000ZA - Orologio TIMEX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio da polso
Marca	Timex
Modello	Expedition TW4B17000ZA
Display	Analogico e digitale
Movimento	Quarzo
Resistenza all'acqua	200 metri
Resistenza agli urti	Sì
Illuminazione notturna	Indiglo elettroluminescente
Funzioni principali	Cronografo, timer conto alla rovescia, sveglia giornaliera, doppio fuso orario, bussola, tachimetro, anello del tempo trascorso
Alimentazione	Pila a bottone
Garanzia	1 anno
Manutenzione	Sciacquare con acqua dolce dopo il contatto con l'acqua di mare
Precauzioni d'uso	Non utilizzare per immersioni; non azionare i pulsanti sott'acqua (eccetto modelli 200 m)
Tipo di cinturino	Acciaio inossidabile
Corona	A vite (su modelli impermeabili)
Modalità notte	Night-Mode: illuminazione di 3 secondi alla pressione di un pulsante, attiva per 8 ore

Domande frequenti - Expedition TW4B17000ZA TIMEX

Come mettere in funzione il mio orologio?

Rimuovere l'anello di protezione in plastica sotto la corona, quindi premere la corona verso la cassa. La lancetta dei secondi inizierà ad avanzare a intervalli di un secondo.

Come regolare l'ora analogica?

Estrarre la corona in posizione B, ruotarla in un senso o nell'altro fino all'ora esatta, quindi premere in posizione A.

Come attivare l'illuminazione Indiglo?

Premere il pulsante B per illuminare tutto il quadrante. Per la modalità notturna, tenere premuto il pulsante Indiglo per 3 secondi fino al bip; successivamente, una pressione su qualsiasi pulsante accende l'illuminazione per 3 secondi.

Come regolare la sveglia giornaliera?

Premere A fino a visualizzare ALARME. Tenere premuto D, regolare il fuso orario con C, quindi premere A per le ore e utilizzare C per avanzare. Regolare i minuti allo stesso modo. Premere D per terminare.

Come utilizzare il cronografo?

Premere A per visualizzare CHRONO. Selezionare tempo al giro (LAP) o intermedio (SPL) con D. Premere C per avviare, di nuovo per registrare un giro, e D per fermare.

Come regolare il timer del conto alla rovescia?

Premere A per visualizzare MINUTERIE. Tenere premuto D, regolare le ore con C, poi i minuti con A e C. Premere D per confermare. Premere C per avviare.

Come utilizzare la bussola?

Posizionare l'orologio piatto. Puntare la lancetta delle ore verso il sole. Prima di mezzogiorno, ruotare l'anello per posizionare la S (sud) a metà strada tra la lancetta delle ore e le 12. Nel pomeriggio, posizionare la S prima della lancetta delle ore, a metà strada.

Come regolare la dimensione del cinturino?

Aprire la piastra di blocco della fibbia, far scorrere la fibbia alla lunghezza desiderata, poi richiudere. Per rimuovere maglie, spingere il perno nella direzione della freccia con un utensile appuntito. Rimontare le maglie spingendo il perno in direzione opposta.

Come cambiare la pila?

Timex consiglia di far cambiare la pila da un rivenditore o gioielliere. Il tipo di pila è indicato sul retro della cassa. Dopo il cambio, premere il pulsante di azzeramento se presente.

Qual è la resistenza all'acqua del mio orologio?

L'orologio è impermeabile fino a 200 metri (indicato da WR_M). Non immergerlo, ma resiste al nuoto e agli sport acquatici. Sciacquare con acqua dolce dopo il contatto con l'acqua di mare.

MANUALE UTENTE Expedition TW4B17000ZA TIMEX

Registrarile prodotto all'indirizzo www.timex.it/it IT/product-registration.html

GARANTIE INTERNATIONALE TIMEX

fr.timex.ca/productWarranty.html

www.limex.fr/ir FR/productWarranty.html

Come avviare I'orologio 18
Resistenza all'acqua eagli urti 18
Luce Notturna Indiglo 18
Modelli Analogici/Digitali 18
Ghiera Girevole del Tempo Trascorso. 19
Ghiera del Tachimetro 20
Ghiera della bussola 20
Come regolare il bracciale. 20
Rimozione delle maglie del bracciale. 20
Batteria. 20
Garanzia 20

TIMEX

COME AVVIARE L'OROLOGIO

Per avviare l'orologio, rimuovere alla corona la protezione di plastica e premere la corona contro la cassa. La lancetta dei secondi inizIERA a spostarsi in avanti a intervali di un secondo.

Alcuni orologi impermeabili allo granidi profondità richiedono l'avvitamento della corona di impostazione per garanthe l'impermeabilità. Se la cassa dell'orologio presenta una sporgenza con filettatura, la corona deve essere avvitata durante il impostato l'orologico.

Per farlo, spingere femamente la corona contro la sporenza filettata e tenerla in posizione perché la si ruota in senso orario. Continuare ad avitare la corona finché non rimane ben fissa. Occorra è svilare la corona (girandola in senso anti-orario) prima di poterla tirare la volta successiva che si vorrà impostare l'orologio.

RESISTENZA ALL'ACQUA E AGLI URTI

Se l'orologio è resistente all'acqua, riporta una cicitura in metri di profondità (WR_M).

Profondità di resistenza subacqueea	p.s.i.a. * Pressione dell'acqua sulla superficie
30 m/98 piedi	60
50m/164 piedi	86
100 m/328 piedi	160
200 m/656 piedi	284

libbre per police quadrato assolute

AVERTENZA: PER SALVAGUARDARE L'IMPERMEABILITA DELLOROLOGIO, NON PREMERE ALCUN PULSANTE NÉ TIRARE LA CORONA SOTT'ACQUA, A MENO CHE NON SIA INDICATO CHE L'OROGIOE IMPERMEABILE FINO A 200 METRI.

1. L'orologio e resistente all'acqua solo se la lente, la corona e la cassa restano inattate.
2. L'orologio non é un orologio subacqueo e non va usato per le immersioni.
3. Risciacquare I'orologio con acqua dolce dopo I'esposizione allacqua marina.
4. La resistenzaagli uri è indicata sul quadrante o sul retro della cassa dell'orologio.Cli orologi sono progettati in modo da superare il test ISO di resistenzaagli uri.Occorre tuttavia prestare attenzione per evitare di danneggiare il cristallo dell'orologio.

Premiere il pulsante per attivare l'illuminazione del quadrante. La technologia elettroluminescente impiegata per la luce notturna INDIGLO³ illumina l'intero quadrante dell'orologico dinotations e in condizioni di scara uminosa.

MODELLI ANALOGICIDIGITALI

MODELLO A 4 PULSANTI ANALOGICO/DIGITALE CON LUCE NOTTURNA INDIGLO&FUNZIONE NIGHT-MODE

PER USARE LA LUCE NOTTURNA INDIGLO

1. PREMERE il pulsante "B" per Iluminare l'intero quadrante (Sia nel modello analogico che digitale).

PER USARE LA FUNZIONE NIGHT-MODE

1. PREMÈRE ETENÈRE PREMUTO il pulsante INDIGLO® per 3 secondi finché non si sente un segnale acustico.
2. Premendo un pulsante qualsiasi si attiva la luce notturna INDIGLO che rimane illuminata per 3 secondi.
3. La funzione NIGHT-MODE resta attiva per 8 ore.
4. Per disattivare la funzione NIGHT-MODE PREMERE e TENERE PREMUTO il pulsante INDIGLO per 3 secondi.

ORA ANALOGICA COME IMPOSTARE L'ORA ANALOGICA

1. TIRARE la corona nella posizione "B".
2. RUOTARE la corona in una direzione o nell'altra fino all'ora esatta.
3. SPINGERE la corona nella posizione "A".

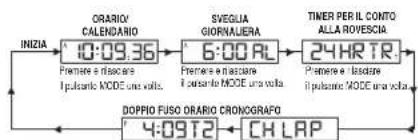

DISPLAY DIGITALE

1. Il displaye digitale visualiza agli funzione ogni volta che si PREME il pulsante "A" (Come illustrato di seguito):

TIME/CALENDAR (ORA/CALENDARIO)
DAILY ALARM (SVEGLIA GIORNALIERA)

COUNTDOWN TIMER (TIMER PER CONTO ALLA ROVESCIA)

CHRONOGRAPH (CRONOGRAFO)

DUAL TIME (DOPPIO FUSO ORARIO)

COME IMPOSTARE L'ORA / CALENDARIO

1. PREMERE il pulsante "A" per visualizzato TIME / CALENDAR (ORA / CALENDARIO).
2. PREMERE e TENERE PREMUTO i pulsanteo "D". Il simbolo "HOLD" (TENERE PREMUTO) sera visualizzato ao quando le er cre iniziano a lampeggiate.
3. PREMERE il pulsante "C" per fare avanzare le cre.
4. PREMERE i pulsanti "A" e "C" come sopra per regolare i minuti, resettare i secondi a "00", il mese, la data, l'anno e il fornato dell'ora a 12 ore o 24 ore.
5. PREMERE il pulsante "D" per completing l'impostazione.

NOTA: PREMERE e TENERE PREMUTO per 2 secondi il pulsante "C" in modalità di impostazione per attivare l'avanzamento rapido.

Visualizzare o selezionare L'ORA o il CALENDARIO in modo che vengano visualizzati nel display digitale.

1. PREMERE il pulsante "C" per visualizzare il CALENDARIO per 2 secondi.
2. PREMÈRE E TENÈRE PREMUTO il pulsante "C" per 3 secondi finché l'orologio non emette une segna acustico e cambia la visualizzazione del display aCALENDAR (CALENDARIO).
3. Per visualizzare o cancellare la visualizzazione del display a TIME (ORA), ripetere i procedimenti di cui sopra.

NOTA:

• I simboli "A" o "P" saranno visualizzati quando si selezione il tipo delle 12 ore.
• Impostare l'ora in quello formato per coordinarla con l'ora analogica o con un'alto fuso orario.

COME IMPOSTARE LA SVEGLIA GIORNALIERA.

1. PREMERE il pulsante "A" per visualizzare DAILY ALARM (SVEGLIA GIORNALIERA): Il simbolo "ALARM" (SVEGLIA) sare visualizzato per 3 secondi e successivamente sarano visualizzati l'ora e il fufo orario attualmente impostati nella sveglia. Il simbolo della modalità ALARM (SVEGLIA), "AL", e il simbolo del fufo orario applicabile, "T1" o "T2", si alternano sul display per fornire informazioni complete.
2. PREMERE il pulsante "D" per fare lampegliare il fuso orario.
3. PREMERE il pulsante "C" per selezionare il fuso orario.

TIMEX

1. PREMERE il pulsante "A" per fare lampeggiare le ore.
2. PREMERE il pulsante "C" per fare avanzare le ore.
3. PREMERE i pulsanti "A" e "C" come sopra per regolare i minuti.
4. PREMERE il pulsante "D" per completing l'impostazione.
5. La sveglia è automaticamente attivata après aver ultimato l'impostazione, Il simbolo « è visualizzato.

NOTA: PREMERE e TENERE PREMUTO per 2 secondi il pulsante "C" in modalità di impostazione per attivare l'avanzamento rapido.

NOTA:

• Quando la sveglia suona, emetterà un segnale acustico per 20 secondi.
• Per interrompere il segnale acustico della sveglia, PREMERE un pulsante qualisi.

COME ATTIVARE/DISATTIVARE LA SVEGLIA GIORNALIERA O IL CICALINO

1. PREMATURE il pulsante "A" per visualizzare DAILY ALARM (SVFGLIA GIONALIERA).
2. PREMÈRE il pulsante "C" per attivare o disattivare appropriamente la sveglia giornaliera e il cicalino.

NOTA:

• Il simbolo apparire o scomparire a seconda dell'attivazione o disattivazione della sveglia giornaliera.
• Il significo apparir o scomparir a seconda della confirma dell'attivazione o disattivazione del ciclio.
• La sveglia è abbinata con l'ora digitale ma non con l'ora analogica.
• La saviglia suonerà solo se il fuso orario digitale (T1 o T2) selezionato nella modalità impostazioni della saviglia e attualmente visualizzato, come confirmato dal simbolò della saviglia (4).

COME IMPOSTARE/USARE IL TIMER PER IL CONTO ALLA ROVESCIA

1. PREMERE II pulsante "A" per visualizzato COUNTDOWN TIMER (TIMER PER IL CONTO ALLA ROVESCA) Apparire la scritta "24 HR TR".
2. PREMERE il pulsante "D" per fare lampeggiarle ore.
3. PREMERE il pulsante "C" per fare avanzare le ore.
4. PREMERE il pulsante "A" per impostare i minuti.
5. PREMERE i pulsanti "A" e "C" come sopra per regolare i minuti.
6. PREMERE il pulsante "D" per completing l'impostazione.
7. PREMERE il pulsante "C" per avviare il timer.
8. PREMERE il pulsante "D" per mettere il timer in pausa.
9. PREMÈRE il pulsante "C" per riavviare il timer, oppure PREMÈRE nuovamente il pulsante "D" per resettare il timer all'orario preimpostato.

NOTA: PREMERE e TENERE PREMUTO per 2 secondi il pulsante "C" in modalità di impostazione per attivare l'avanzamento rapido.

NOTA:

• Quando il timer effettua il conto alla rovescia sono allo zero emettera un segnale acustico per 20 secondi.
  Per interrompere il segnale acustico del timer, PREMERE un pulsante qualsiasi.
• Il simbolo "TMR" comparàrè per indicare che il conto alla rovescía del timer sta scorrendo.
• Il tempo del conto alla rovescia scorre per un massimo di 24 ore.

COME USARE IL CRONOGRAFO

1. PREMERE il pulsante "A" per visualizzare il CRONOGRAFO; le scritte "CH LAP" o "CH SPL" compariranno.

2. PREMERE II pulsante "D" per selezionare LAP (GIRO) o SPL (TEMPO INTERMEDIO).

3. PREMERE il pulsante "C" per avviare il cronometraggio.

4. Premere il pulsante "C" per misurare il primo tempo sul giro o tempo intermedio; i numero saranno bloccati per 10 secondi; i simboil "LAP" (GIRO) o "SPL" (TEMPO INTERMEDIO) lampeggeranno per indicare che il tempo sul giro o tempo intermedio successivo saranno misurati in sottofondo.
5. PREMIRE il pulsante "A" per visualizzare il tempo in via di misurazione, nella numero sul display sono blocati.
6. PREMERE il pulsante "C" per effettuare la misurazione di un autre tempo sul giro o tempo intermedio.
7. PREMERE il pulsante "D" per mettere in pausa la misurazione,
8. PREMERE il pulsante "C" per riavviare la misurazione del tempo, oppure PREMERE nuovamente il pulsante "D" per resettare.

NOTA:

II CRONOGRAFO delve essere resettato a zero per passare dal tempo sul giro al tempo intermedio.
- Misura il tempo fino a 24 ore e visualizza 1/100 di secondo per la prima ora.

COME IMPOSTARE IL DOPPIO FUSO ORARIO:

1. PREMERE il pulsante "A" per visualizzate DUAL TIME (DOPPIO FUSO ORARIO). Il significato "T2" apparirà accanto al dovippio fuso orario.

2. PREMERE e TENERE PREMUTO il pulsante "D"; il simbolo "Hold" (Tenere premuto) sera visualizzato fino a quando le ore iniziano a lampeggiare.

3. PREMERE il pulsante "C" per fare avanzare le ore.

4. PREMERE il pulsante "A" per fare lampegliare Il mese.
5. PREMERE il pulsante "C" per fare avanzare il mese.

6. PREMERE i pulsanti "A" e "C" come sopra regolare la data e l'anno, e per imposto lo formato dollo'ara a 12 ore o 24 ore.

7. PREMERE il pulsante "D" per completing l'impostazione.

NOTA: PREMÈRE e tenère premuto per 2 secondi pulsante "C" in modalità di impostazione per attivare l'avanzamento rapido.

NOTA:

• Mentre si imposta in qualiasi modalita, se nell'arco di tempo di 90 secondi non viene premuto acun pulsante, il se display ritornera automaticamente alla modalità TIME /CALENDAR (ORA / CALENDARIO).
• Quando si imposta in qualsiasi modalita, eccotto la modalità TIME / CALENDAR (ORA / CALENDARIO), agli volta che i pulsanti "C" o "D" sono premuli, la volta successiva che il pulsante "A" viene premuto, il display ritorama automaticamente alla modalità TIME / CALENDAR (ORA / CALENDARIO).

GHIERA GIREVOLE DEL TEMPO TRASCORSO

Se il vosto orologio è forito di una ghiera estema girevole montata sul quadrante, con numero che corrispondono ai minuti, si cui usare questa ghiera del tempo trascorso per cronometrarre un'attività dall'inizio, o perindicare il tempo massimo per la durata di un'attività.

COME CRONOMETRARE UN'ATTIVITA DALL'INIZIO:

Impostare il triangolo di inizio/ fine sull'ora (ora o minuti) quando si inizia l'attività (come indicate a sinistra nell'illustrazione nostrata sotto). Al termino del cronometraggio, si vuo visualizzato quanto tempo è durata l'attività.

TIMEX

COME MISURARE IL TEMPO RIMANENTE:

Impostare il triangolo sulla posizione dell'ora e del minuto entro il quale si desichera completeness l'attività, e controllare l'orologio periodicamente per monitorare il progresso verso il proprio obiettivo.

Nell'illustrazione nostrata sulla destra si cui fermare il cronometraggio quando la lancetta dei minuti giunge alla posizione correspondente a un'ora e 20 minuti.

GHIERA DEL TACHIMETRO

La funzione del tachimetro più essere essere usata per misurare la velocità in miglia orarie (MPH), miglia nautiche orarie (nodi) o chilometri all'ora (KPH) usando la lancetta dei secondi del quadrante o la scala sulla lunetta sopra il quadrante dell'orologio. E necessario sapere la distanza effettiva che si vuole coprir in miglia o chilometri.

Avviare il cronograto con la lancetta dei secondi sullo zero (posizione alle ore dodici). Entro un minuto, la lancetta dei secondi indichera la velocità per un percorso di un miglio (o un chiimetro): se passano 45 secondi, la lancetta indichera una velocità di 80 miglia orarie o 80 chiimetri all'ora in quella posizione.

Se entro un minuto viene percorsa una distanza maggiore di un miglio o di un chilometro, multiplicare il numero del tachimetro per la distanza percorsa per ottenerile la velocità effettiva: se sono stati percorsi 1,2 miglia in 45 secondi, multiplicare 80 per 1,2 = 96 miglia orane.

GHIERA DELLA BUSSOLA

Se il vostro orologio è fomito di una ghiera girevole montata intorno al quadrante e contrassegnata delle lettere "N", "E", "W" e "S" (le quattro direzioni della bussola) o dai gradi della bussola, si vuo useqaesta funzione per trovare un'indicazione direzione appressimativa.

1. Pomè l'orologio su una superficie piana, o tenerio in modo che il quadrante sua parallelo al suolo.
2. Localizzare il sole e puntare la lancetta delle ore verso il sole.
3. Durante le ore antimeridiane (A.M.), ruotare la ghiera finché la lettera "S" (sud) non si trovi a meta strada tra la lancetta delle ore e le ore 12:00 (dopo la lancetta delle ore o entro la distanza più breve tra la lancetta delle ore e le ore 12:00)
4. Durante le ore post-meridiane (P.M.), rotarate la ghiera finché la lettera "S" non si trovi prima della lancotta dolle ore e a mota strada tra la lancotta dolle ore e le ore 12:00.

COME REGOLARE IL BRACCIALE

Le variazioni delle seguentisezionisulbracciale sono applicabili a tuttimodelli di orologio.

BRACCIALE CON FERMAGLIO REGOLABILE

1. Apire la piastrina di chusura.
2. Spostare il fermaglio alla lunghezza desiderata per il bracciale.
3. Tenendo la piastrina di chiusura, esercitare pressione su diessa e far scorrere avanti e indietro il fermaglio finché non si innesta nelle scanalature presenta nella parte inferiore del bracciale.
4. Premere verso il basso la piastrina di chiusura finché non si chiude a scatto. Non premereecessivamente per evitare di danneggiare il fermaglio.

BRACCIALE CON FERMAGLIO RIPIEGABILE

1. Individuare la barretta a molla che collega il bracciale al fermaglio.
2. Servendosi di un attrezzo appunito, spingere la barretta a molla e torticere delicatamente il braciale per staccarlo.

3. Determinarile muisura del polso, quindi inseire la barretta a molla nel corrispondente foro inferiore.

4. Promoro la barretta a molle, allinearla con il foro superiore, quinci rilasciarla per bloccarebr la bracciale in posizione.

Fig. 2Fig. 1
Fig. 3

RIMOZIONDELLE MAGLIE DEL BRACCIALE

RIMOZIONE DELLE MAGLIE

1. Mettere in piedi bracciale ed insere un attrezzo appuntto nell'apertura della maglia.
2. Spinge con forzo lo spillo in direzione della freccia finché la maglia non si stacca (gli spili sono difficulti da rimuovere).
3. Ripetere I'operazione finché non si erimosso il numero desiderato di maglie.

RIASSEMBLAGGIO

1. Riunire le parti del bracciale.
2. Spingere di nuovo lo spillo nella maglia, in direzione opposta alla freccia.
3. Premere con fermezza lo spillo nel bracciale finché non resta a filo conesso.

BATTERIA

Timex raccomanda espresamente di portare l'orologio da un rivenditore a da un gioleiliere per la sostituzione della batteria. Se pertinente, premere il pulsante di ripristino alla sostituzione della batteria. Il tipo di batteria è indicato sul retro della cassa. Le stime sulla curata di vita della batteria si basano su determinati presupposti relativi all'uso; la durata della batteria può variar e seconda dell'uso effettivo dell'orologio.

NON GETTARE LE BATTERIE NEL FUOCO. NON RICARICARLE. TENERE LE BATTERIE SFUSE LONTANO DAI BABBINI.

GARANZIA ESTESA

Valida solo negli U.S.A. É possibile estendere la garanzia per altre 4 anni nella data dell'acquiret, al prezzo di 5. Il pagamento può essere effettuito con carte di credito AMEX, Discover, Visa o MasterCard chiemando il numero 1 800-448-4639 durante le normali ore lavorative. Il pagamento va effettuito entro 30 giorni nella data di acquiret. É necessario indicare nome e cognome, indirizzo, numero di teilefono, data di acquiret e es il cife del numero di modello dell'orologico. É inolto possibile inviare per posta un assegno di5 a: Timex Extended Warranty, P.O. Box 1676, Dept. EF, Little Rock, AR 72203, USA.

GARANZIA INTERNAZIONALE TIMEX

©2019 Timex Group USA, Inc. TIMEX, INDIGLO e NIGHT MODE sono marchi commerciali registrati di Timex Group B.V. e delle sue sussidiarie.

TIMEX

DEUTSCH 931-09500

INHALTSVERZEICHNIS

TIMEXINTERNATIONALE GARANTIE
