2926 - Rimorchio per bici Prophete - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Rimorchio per bici Prophete 2926, capacità di carico massima di 40 kg, dimensioni compatte per un facile trasporto.
Utilizzo	Ideale per trasportare bambini o merci, compatibile con la maggior parte delle biciclette grazie al suo attacco standard.
Manutenzione e riparazione	Controllare regolarmente le ruote e i freni, lubrificare le parti mobili e assicurarsi che l'attacco sia ben fissato.
Sicurezza	Dotato di catarifrangenti per una migliore visibilità, si consiglia di indossare un giubbotto riflettente durante l\'uso.
Informazioni generali	Peso del rimorchio: circa 15 kg, garanzia di 2 anni, disponibile in diversi colori.

Domande frequenti - 2926 Prophete

Come montare il rimorchio Prophete 2926 sulla mia bici?

Per montare il rimorchio Prophete 2926, assicurati prima che il sistema di aggancio sia compatibile con la tua bici. Fissa l\'aggancio all\'asse della ruota posteriore della bici e stringi bene. Poi collega il rimorchio all\'aggancio e verifica che tutto sia ben bloccato prima di partire.

Qual è la capacità di carico massima del rimorchio Prophete 2926?

Il rimorchio Prophete 2926 ha una capacità di carico massima di 40 kg. Assicurati di non superare questo limite per garantire sicurezza e stabilità durante i tuoi spostamenti.

Come mantenere il mio rimorchio per bici Prophete 2926?

Per mantenere il tuo rimorchio, controlla regolarmente le ruote, i cuscinetti e l\'aggancio per rilevare eventuali segni di usura. Pulisci il rimorchio dopo ogni utilizzo, soprattutto se è stato esposto a fango o acqua. Lubrifica le parti mobili se necessario.

Il rimorchio Prophete 2926 è impermeabile?

Il rimorchio Prophete 2926 non è completamente impermeabile. Sebbene sia progettato per resistere a condizioni meteorologiche leggere, si consiglia di proteggere i tuoi oggetti con coperture impermeabili in caso di pioggia intensa.

Posso usare il rimorchio Prophete 2926 per trasportare animali?

Non è consigliato usare il rimorchio Prophete 2926 per trasportare animali, a meno che non sia specificamente progettato e attrezzato per questo. Assicurati che la sicurezza e il comfort dell\'animale siano prioritari.

Come piegare e riporre il rimorchio Prophete 2926?

Per piegare il rimorchio, rimuovi prima l\'aggancio dalla bici, poi piega il telaio seguendo le istruzioni del manuale. Una volta piegato, puoi riporlo in un luogo asciutto e fresco, al riparo dagli agenti atmosferici.

Dove posso acquistare pezzi di ricambio per il rimorchio Prophete 2926?

Puoi acquistare pezzi di ricambio per il rimorchio Prophete 2926 presso rivenditori specializzati di biciclette, sul sito ufficiale di Prophete o in negozi online dedicati agli accessori per ciclismo.

Il rimorchio Prophete 2926 è compatibile con tutti i tipi di biciclette?

Il rimorchio Prophete 2926 è compatibile con la maggior parte delle biciclette con ruote da 26 e 28 pollici, ma si consiglia di verificare la compatibilità con il tuo modello di bici prima dell\'acquisto.

MANUALE UTENTE 2926 Prophete

COMPLIMENTI PER L’ACQUISTO DEL VOSTRO TRASPORTINO PER BAMBINI Il vostro nuovo trasportino per bambini si distingue per la sua ottima qualità, per la sua facilità d’uso, per i suoi alti standard di sicurezza e per le sue varie modali- tà d’utilizzo. Il sistema 2 in 1 vi permette di andare a spasso coi vostri bimbi, di fare jogging o di andare in bicicletta, senza dovervi portare dietro un intero parco veicoli.

CARATTERISTICHE DI PRESTAZIONE

Peso complessivo autorizzato 34 kg Età massima del bambino 4 anni Età minima del bambino 18 mesi Altezza massima del seggiolino ca. 50 cm Velocità massima consentita 16 km/h Pressione delle gomme 1,7 - 2,0 bar

Utilizzo conforme Il veicolo è concepito per trasportare bambini che rispondono ai requisiti sopra indicati, in ambienti privati oppure di giorno su strade pubbliche e percorsi non accidentati. Un ulteriore trasporto di bagagli negli appositi vani è consentito, purché non metta a rischio l’incolumità del bambino. Se il veicolo viene utilizzato come rimorchio di una bicicletta in ambienti con scarsa visibilità, al crepuscolo o al buio, è necessario azionare il sistema d’illuminazione. Utilizzo non conforme Ogni utilizzo che vada oltre queste indicazioni è considerato non conforme. Un utilizzo non conforme è soprattutto il trasporto di persone insieme ad animali, l’utilizzo del rimorchio su strade accidentate, l’utilizzo a fini commerciali, il sovraccaricamento, la velocità troppo elevata e la riparazione eettuata in maniera non conforme. Per danni provocati da un utilizzo non conforme, l’utente è responsabile del rischio e il produttore non ne risponde.

ISTRUZIONI PER IL MONTAGGIO E PER L’USO E AVVERTENZE DI SICUREZZA Si prega di leggere attentamente le istruzioni per l’uso e di seguire i consigli indi- cati. Così garantirete un uso adabile e una lunga durata di vita del trasportino. Conservate con cura l’imballaggio e le istruzioni per l’uso, in modo tale da poterli passare ad un eventuale nuovo proprietario.

Montaggio veloce e pratico, manutenzione e deposito salvaspazio

Struttura tubulare stabile con barra di sicurezza, protezione laterale e capote con zanzariera.

Capote con finestra arrotolabile

Spazio per 1 o 2 bambini

Orientamento del posto a sedere nel senso di marcia

Cintura di sicurezza a cinque punti

Montaggio della barra di collegamento e del seggiolino ..............................25

Avvertenze d’uso della cintura di sicurezza...................................................27

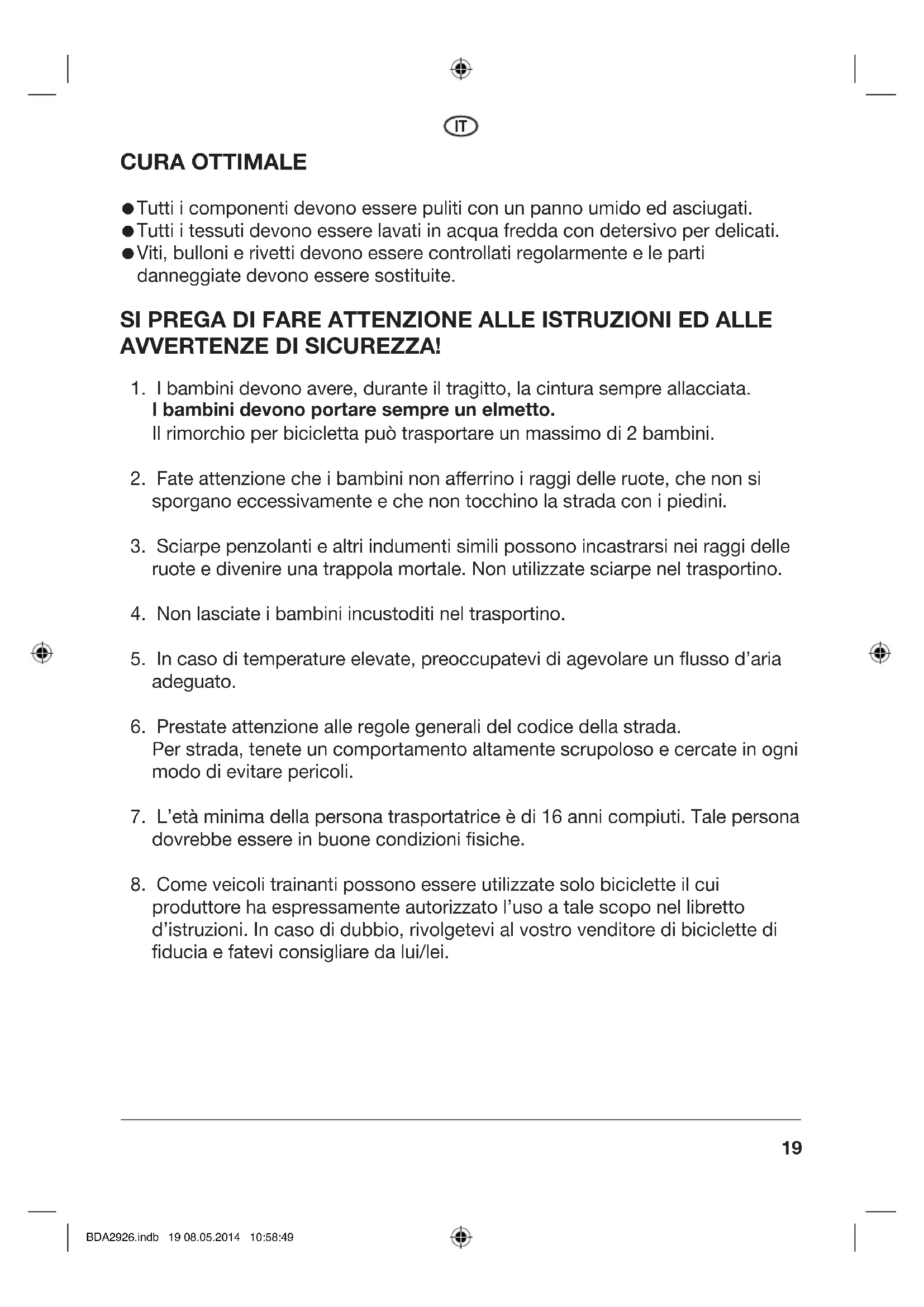

Tutti i componenti devono essere puliti con un panno umido ed asciugati.

Tutti i tessuti devono essere lavati in acqua fredda con detersivo per delicati.

Viti, bulloni e rivetti devono essere controllati regolarmente e le parti danneggiate devono essere sostituite. SI PREGA DI FARE ATTENZIONE ALLE ISTRUZIONI ED ALLE AVVERTENZE DI SICUREZZA!

1. I bambini devono avere, durante il tragitto, la cintura sempre allacciata.

I bambini devono portare sempre un elmetto. Il rimorchio per bicicletta può trasportare un massimo di 2 bambini.

2. Fate attenzione che i bambini non aerrino i raggi delle ruote, che non si

sporgano eccessivamente e che non tocchino la strada con i piedini.

3. Sciarpe penzolanti e altri indumenti simili possono incastrarsi nei raggi delle

ruote e divenire una trappola mortale. Non utilizzate sciarpe nel trasportino.

4. Non lasciate i bambini incustoditi nel trasportino.

5. In caso di temperature elevate, preoccupatevi di agevolare un flusso d’aria

6. Prestate attenzione alle regole generali del codice della strada.

Per strada, tenete un comportamento altamente scrupoloso e cercate in ogni modo di evitare pericoli.

7. L’età minima della persona trasportatrice è di 16 anni compiuti. Tale persona

dovrebbe essere in buone condizioni fisiche.

8. Come veicoli trainanti possono essere utilizzate solo biciclette il cui

produttore ha espressamente autorizzato l’uso a tale scopo nel libretto d’istruzioni. In caso di dubbio, rivolgetevi al vostro venditore di biciclette di fiducia e fatevi consigliare da lui/lei. BDA2926.indb 19 08.05.2014 10:58:4920

9. Siccome le caratteristiche di guida con rimorchio sono diverse da quelle di

guida semplice, si consiglia di fare alcuni giri di prova senza bambini a bordo. Trasportate dei pesi (carico massimo) nel veicolo e prendete confidenza e dimestichezza con il nuovo tipo di guida in un luogo sicuro. Esercitatevi soprattutto nelle curve, nei passaggi stretti, nelle salite, nelle frenate improvvise e alla guida con rimorchio e veicolo trainante su due livelli di strada dierenti. Fate attenzione ai seguenti punti:

I) Lo spazio di frenata del veicolo si allunga.

Il rivenditore dovrebbe controllare il ritardo del traino, in modo tale che vengano rispettati i seguenti valori: Ritardo del traino (con ritardo completo) con una massa totale di 140 kg. Freno anteriore: a 3,4 m/s

(asciutto) a 2,2 m/s

(bagnato). Freno posteriore: a 2,2 m/s

(asciutto) a 1,4 m/s

II) Fate attenzione che il peso sia distribuito uniformemente.

Per garantire la sicurezza dei bambini e la durata del prodotto, eseguite regolarmente i seguenti controlli:

I) Controllo della visibilità

II) Controllo della funzionalità

10. Durante la trasformazione del veicolo da trasportino a jogger o viceversa,

così come per qualunque altro lavoro di manutenzione e messa in funzione, il bambino non può trovarsi nel veicolo.

11. Non modificate né la frizione, né il trasportino. Il produttore non si assume

alcuna responsabilità per accessori estranei alla propria linea di prodotti.

12. Non è possibile applicare pesi ulteriori al trasportino o al timone.

13. Se possibile, montate uno specchietto retrovisore sulla bicicletta trainante.

14. Il trasportino non può essere utilizzato su strade pietrose o pericolose. Il

trasportino non può essere parcheggiato vicino a buche, scavi o strade pericolose.

15. Per proteggere il bambino da ferite provocate da ostacoli sul tragitto e piccoli

sassolini, la capote del trasportino deve essere sempre chiusa.

16. L’illuminazione deve essere sempre in funzione al crepuscolo.

17. Controllate sempre, prima di ogni giro con il vostro trasportino, che le batterie

siano sucientemente cariche.

18. Gli imballaggi devono essere tenuti fuori dalla portata dei bambini, per evitare

il rischio di soocamento.

19. In caso di problemi con le ruote, prestare attenzione alle istruzioni per l’uso

del necessario per riparare le forature. Per alleggerire la ruotine quotidiana con il vostro trasportino, prima di ogni partenza, controllate i seguenti punti:

1. I bambini hanno la cintura allacciata?

2. Il peso complessivo è inferiore a 34 kg?

3. I bambini non superano con i loro elmetti la linea del limite sul

4. La frizione del trasportino è fissa?

5. I bambini non toccano le ruote?

6. Il sistema di illuminazione è funzionante? (La batteria è carica?)

7. Le ruote sono ben inserite nel loro posto?

8. C’è abbastanza aria nelle ruote?

9. La distribuzione del peso è uniforme?

10. Ci sono massimo 2 bambini nel trasportino?

11. Tutti i componenti del trasportino sono ben fissati?

In caso di domande su questo prodotto, rivolgetevi al nostro service center: SI-Zweirad-Vertriebs-GmbH Lindenstraße 50 33378 Rheda-Wiedenbrück Service-Hotline: [phone] www.si.zweirad.de Oppure rivolgetevi al vostro rivenditore di biciclette specializzato. BDA2926.indb 22 08.05.2014 10:58:4923

N° Denominazione Quantità

Intelaiatura di base con componenti laterali e seggiolino

Barra di collegamento

Angolo in materiale sintetico per la barra di collegamento

Frizione del trasportino

Catarinfrangente sui raggi della ruota (giallo)

N° Denominazione Quantità

Gagliardetto di sicurezza

Penna di sicurezza (piccola)

Penna di sicurezza (grande)

Ruota jogger con asse

Braccio per la ruota

Maniglia per spingere

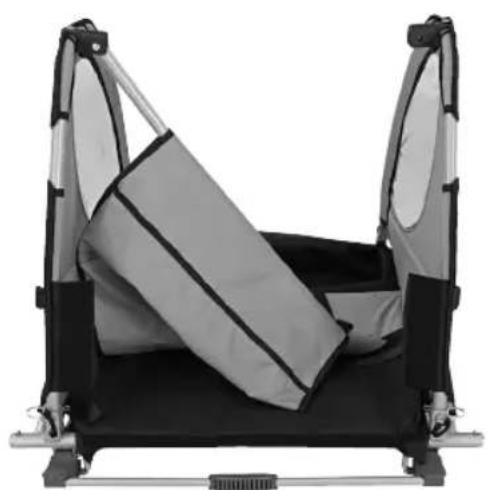

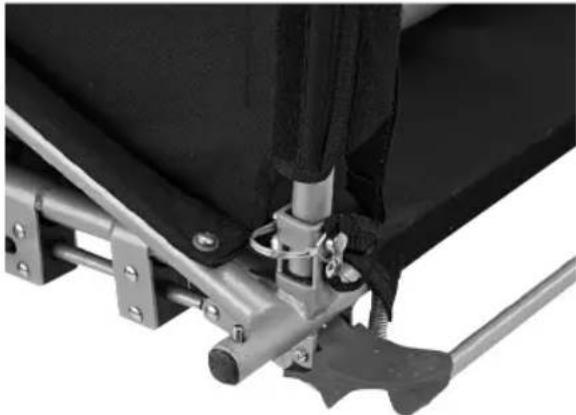

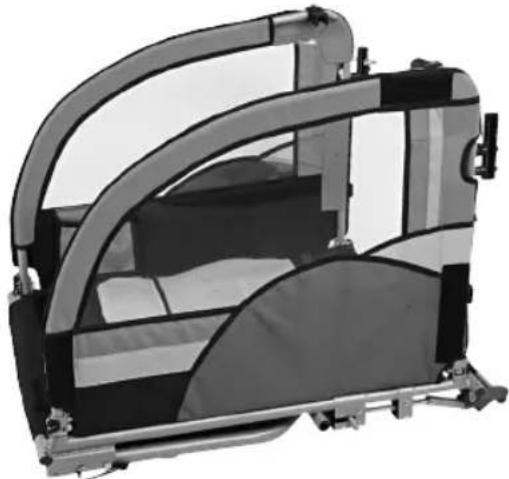

Aprire le coperture laterali e inserire e chiudere le penne di sicurezza negli attacchi alla base dei componenti laterali. MONTAGGIO DELLA BARRA DI COLLEGAMENTO E DEL SEGGIOLINO

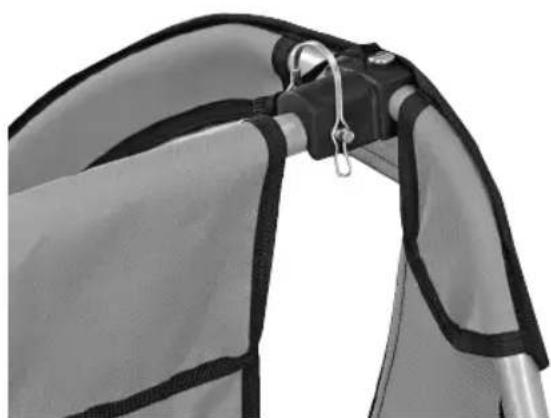

Tirare la barra di collegamento attraverso il passante della spalliera.

Fissare la barra di collegamento con la penna di sicurezza come mostrato nell’immagine. BDA2926.indb 25 08.05.2014 10:59:0126

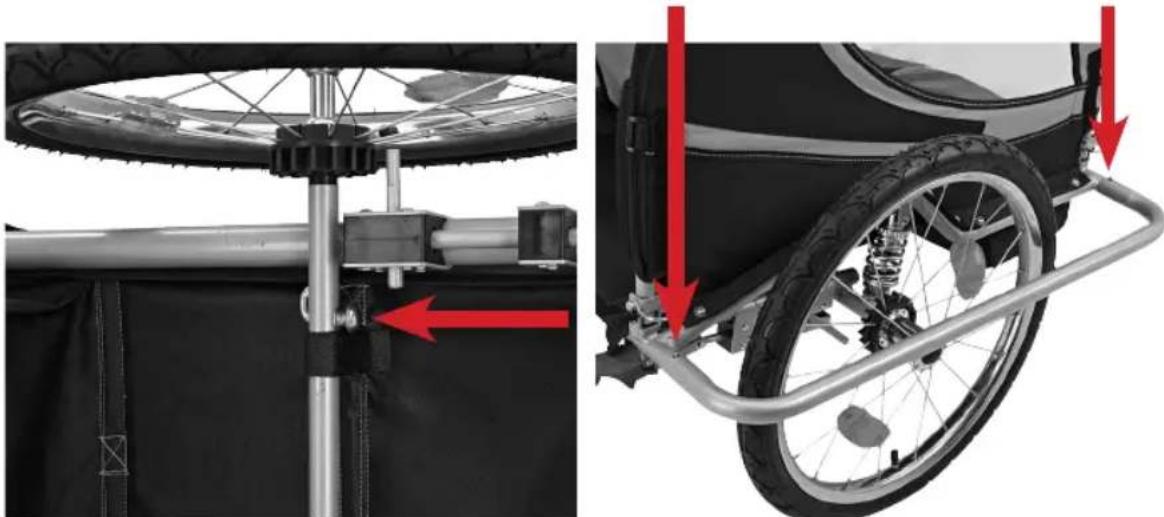

Inserire e fissare le ruote nelle assi. Per far questo, premere il bloccaggio delle ruote. Premendo i bottoni a molla inserire e fissare i parafanghi nei loro attacchi.

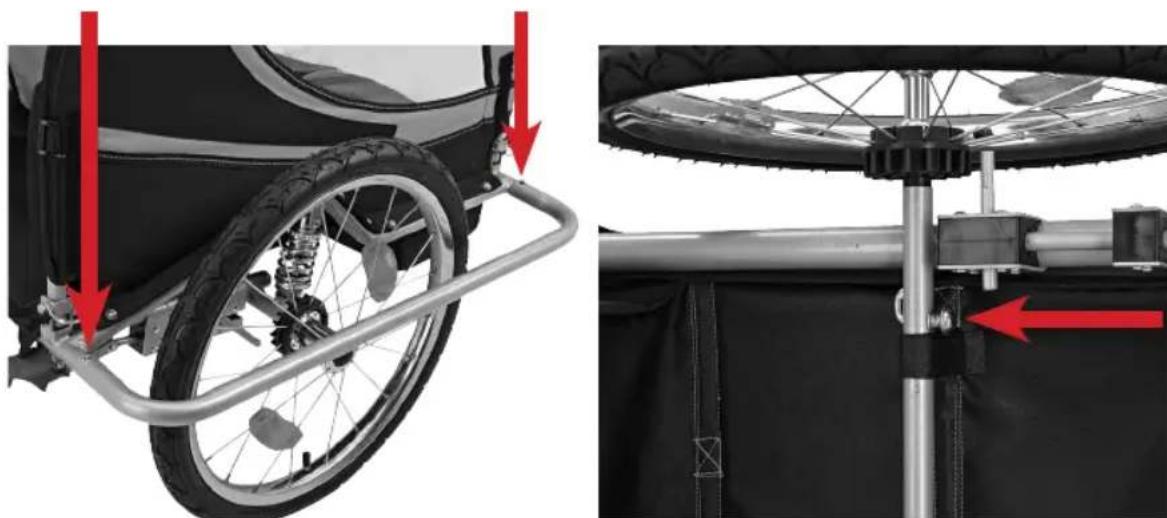

Premendo i bottoni a molla, sfilare i parafanghi dai loro attacchi.

Tirare via le ruote dai loro assi sbloccando i bloccaggi delle ruote.

Controllare, prima di ogni giro, la pressione delle ruote. BDA2926.indb 26 08.05.2014 10:59:0427

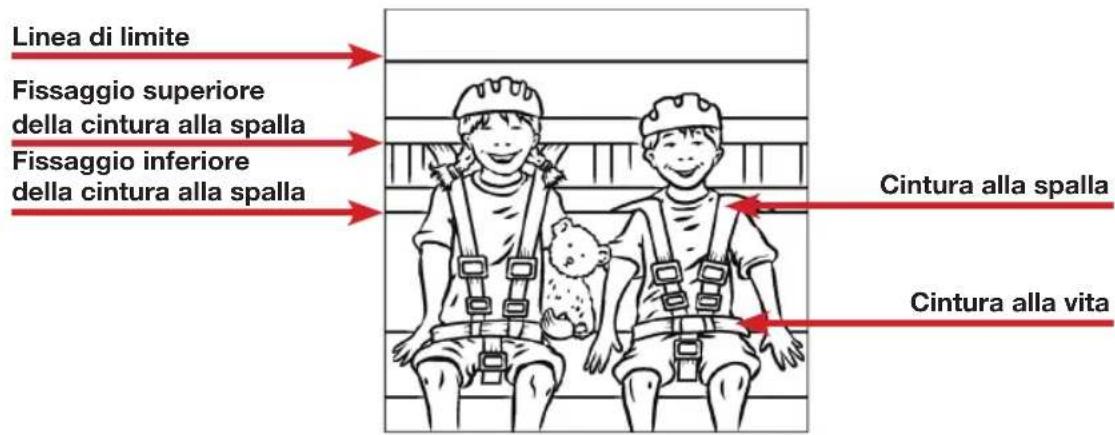

AVVERTENZE D’USO DELLA CINTURA DI SICUREZZA In caso di utilizzo con 1 bambino:

Agganciare entrambe le cinture mediane superiori in quella mediana inferiore

Tirare un capo della cintura in vita attraverso il passante della cintura posteriore e chiudere.

Dopodiché stringere bene la cintura. In caso di utilizzo con 2 bambini:

Agganciare ognuna delle cinture superiori alla cintura inferiore.

Tirare un capo della cintura in vita attraverso i passanti della cintura posteriore e chiudere.

Dopodiché stringere bene la cintura.

I bambini con l’elmetto non possono superiore il limite.

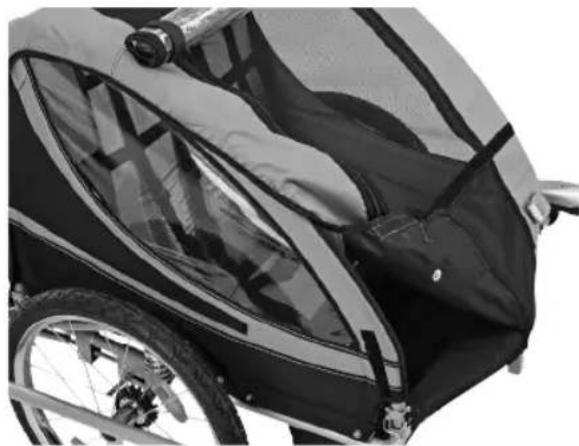

Apporre la capote e fissarla saldamente nei punti di fissaggio con le fasce in velcro.

Non utilizzare mai il trasportino con capote aperta. Linea di limite Fissaggio superiore della cintura alla spalla Fissaggio inferiore della cintura alla spalla Cintura alla spalla Cintura alla vita BDA2926.indb 27 08.05.2014 10:59:0628

La capote ha davanti 2 catarinfrangenti bianchi e dietro 2 catarinfrangenti rossi.

I raggi delle ruote sono provvisti di 2 catarinfrangenti gialli ciascuna.

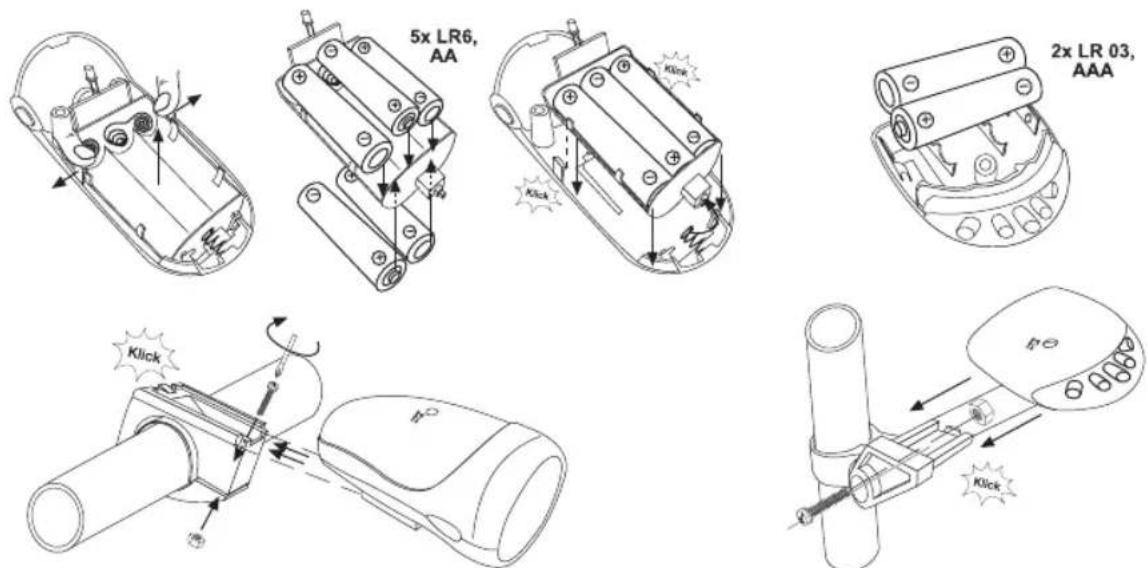

Fissare il faretto a batteria e il fanalino di coda a batteria al parafango sinistro (attenzione alle istruzioni di montaggio).

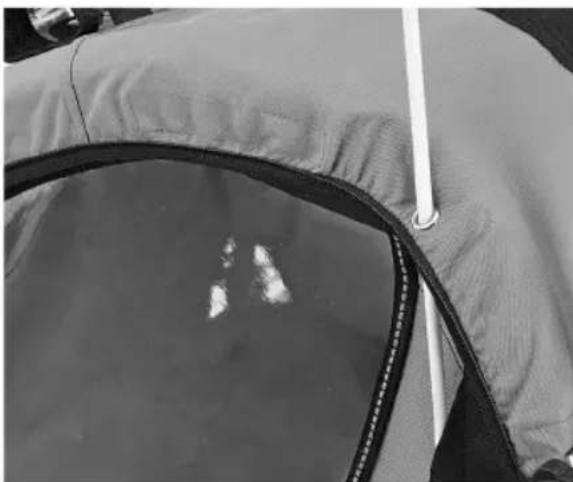

Collegare il gagliardetto di sicurezza con la barra di collegamento e inserirlo attraverso l’occhiello della capote nella sua tasca. BDA2926.indb 28 08.05.2014 10:59:0729

Avvitare il timone con la foratura posteriore insieme alla foratura della ripresa del timone. Mettere il timone in posizione di guida e inserire e fissare le penne di sicurezza attraverso le forature anteriori.

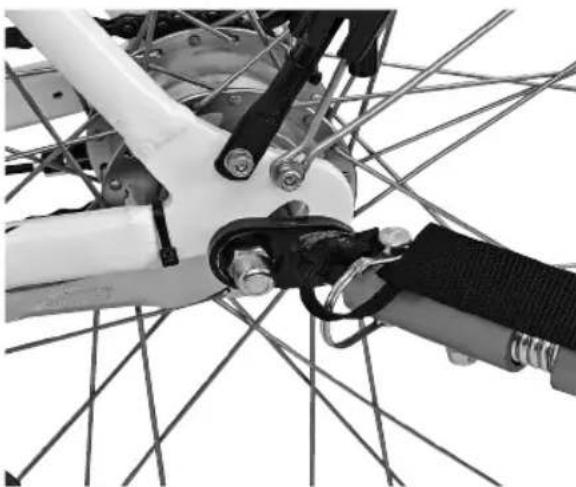

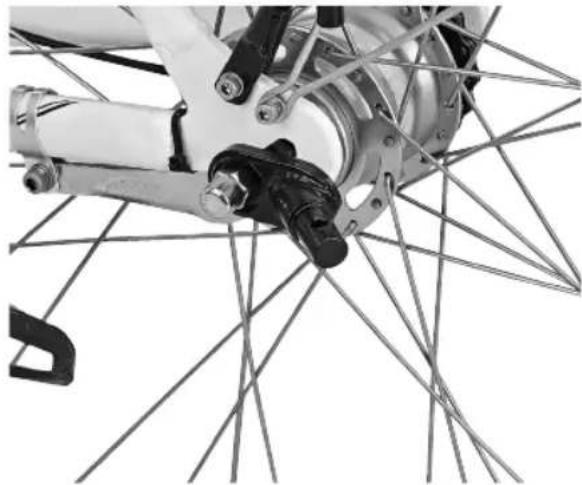

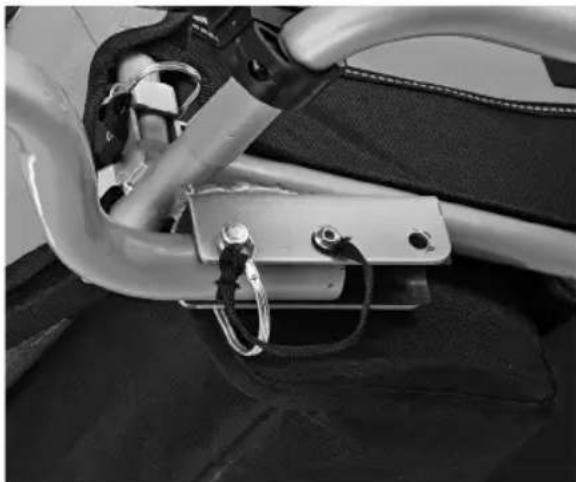

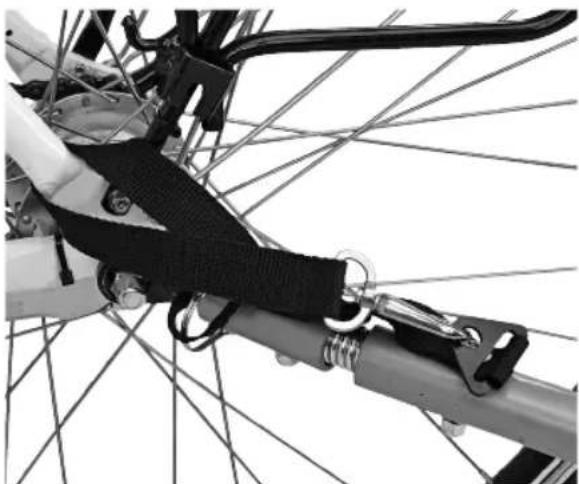

Togliere la sicura del pezzo anteriore della frizione sfilando la penna di sicurezza e fissarlo al lato sinistro dell’asse della ruota posteriore. Prima della partenza, collegare la parte della frizione del timone con quella della bici e fissarle con la penna di sicurezza. Portate la fascia di sicurezza lungo il montante della ruota posteriore e fissatela all’occhiello di sicurezza del timone. BDA2926.indb 29 08.05.2014 10:59:1130

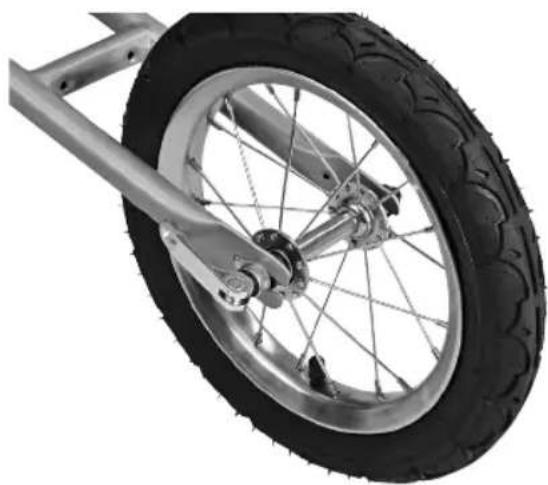

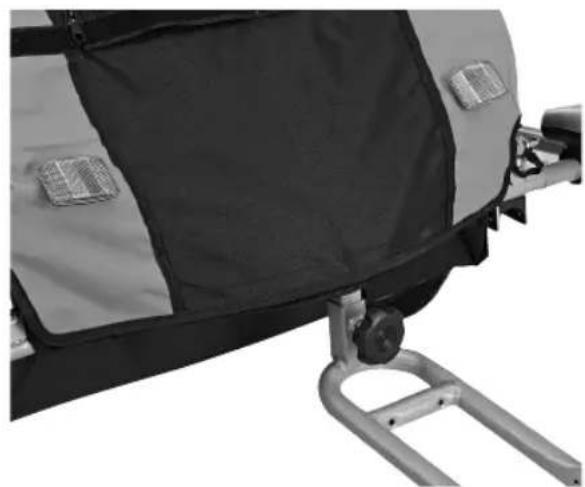

Inserire la ruota jogger nella ripresa della ruota e fissarla con l’attacco rapido. Infilare il braccio della ruota nell’attacco dell’intelaiatura e avvitare saldamente con una vite.

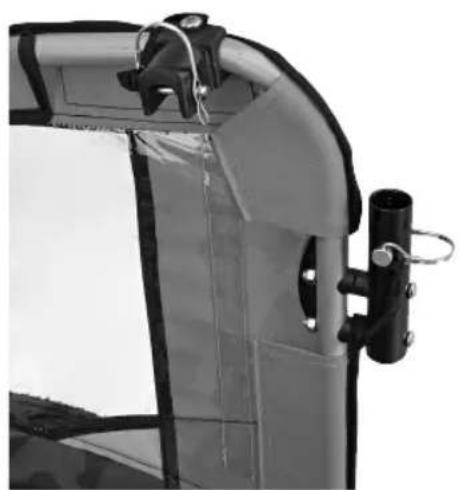

Inserire la maniglia nelle riprese dell’intelaiatura e fissare con la penna di sicurezza. BDA2926.indb 30 08.05.2014 10:59:1431

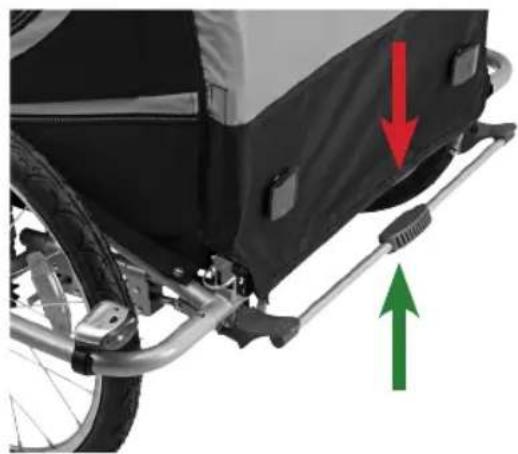

AZIONARE IL FRENO DI STAZIONAMENTO

Per fermare a terra le ruote premere la maniglia verso il basso e per sbloccarle verso l’alto. Smaltimento dell’imballaggio: Smaltire l’imballaggio del trasportino per bambini secondo le disposizioni attuali. Il vostro punto di raccolta comunale vi saprà indirizzare al meglio. Prodotto da: Prophete GmbH u. Co.KG Lindenstraße 50 33378 Rheda-Wiedenbrück Telefon: [phone] Internet: www.prophete.de BDA2926.indb 31 08.05.2014 10:59:1532
