MANUALE UTENTE 7347 AA SKIL

• Questo utensile serve per la smerigliatura e la rifinitura a secco del legno, delle superfici verniciate, della plastica e del riempimento
• Questo utensile non è inteso per un uso professionale
  Leggete e conservate Anything manuale di istruzione ③

DATI TECHNICI①

ELEMENTI UTENSILE ②

A Interruttore di acceso/spento
B Sacchetto della polvere
C Bottone per la rimozione del sacchetto della polvere
D Collegamento per aspirapolvere
E Rotella selezione velocità di levigatura (7348)
F Feritoe di ventilazione

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolò e delle istruzioni operative si potrà creare il pericolò di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura. Il termine "elettroutensile" utilizzato nelle avventenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.

2) SICUREZZA ELETTRICA

3) SICUREZZA DELLE PERSONE

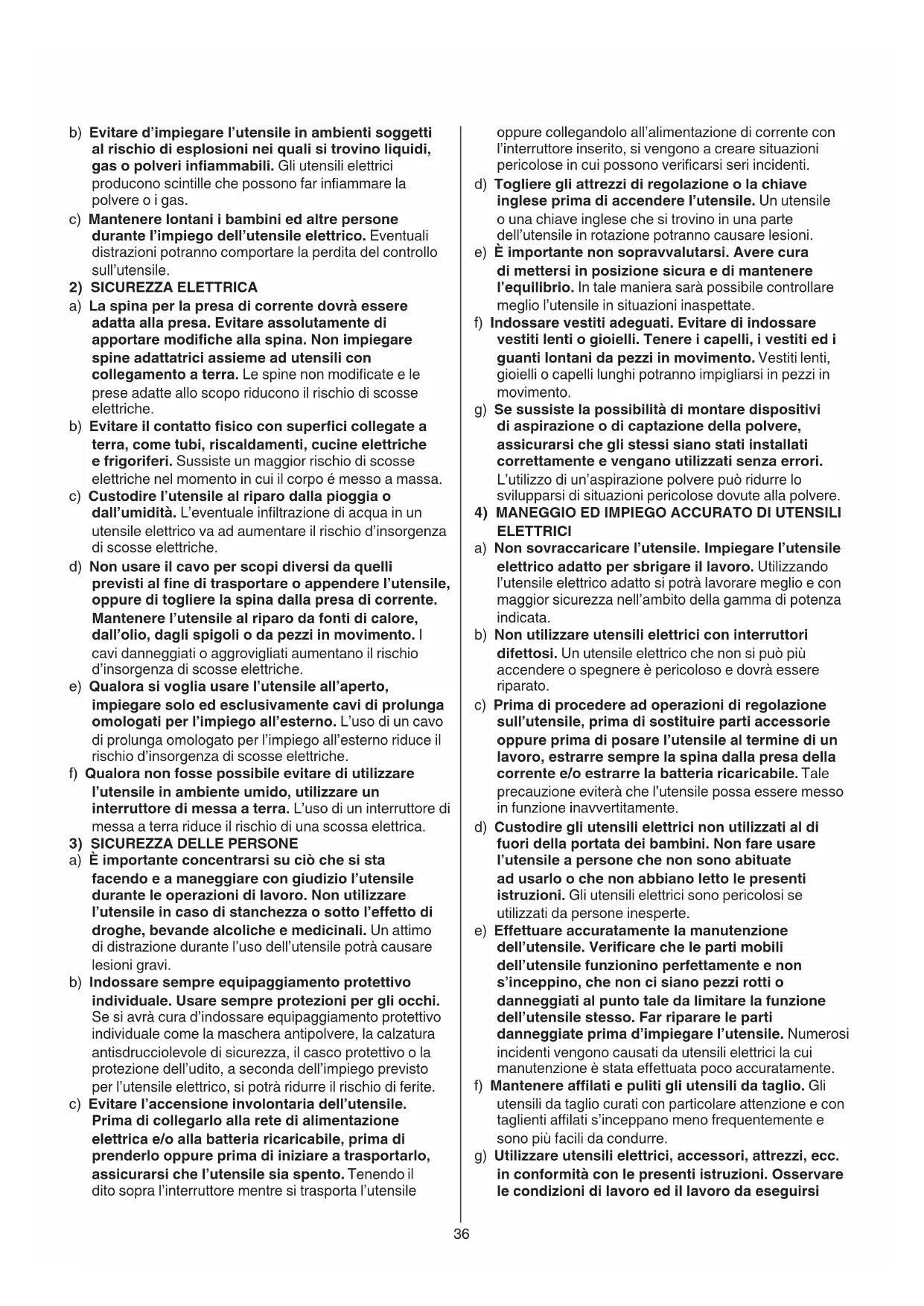

b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altri persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps è messo a massa.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'utensile in ambiente umido, utilizzato un interrottore di messa a terra. L'uso di un interrottore di messa a terra riduce il rischio di una scossa elettrica.
a) è importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'utensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se siavrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrā ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sulla l'interruttore nelle si trasporta l'utensile

oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a create situazioni pericolose in cui possono verificarsi seri incidenti.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'utensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i quanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati nella errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzato l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza individata.
b) Non utilizzato utensili elettrici con Interruttori difettosi. Un utensile elettrico che non si più accendere o spegnere è pericoloso e dovrá essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessorie oppure prima di posare l'utensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essereMESSO in funzione inavvertitamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persona che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'impiegare l'utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi

durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potr'à dar luogo a situazioni di pericolò.

5) ASSISTENZA

a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Usare cavi di prolunga Completely srotolati e sicure con una capacité di 16 Amp
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Questo utensile non può lavorare con acqua
• Le polveri di materiali come vernici contenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il dato con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operaatore o ad altre persone presenti sul dato); indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Nella levigatura del metallo vengono generate scintille; non usare il sacchetto raccoglipolvere e allontanare altre persone e materiali infiammabili dall'area di lavoro
• Pulire regolarmente le feritoie di ventilazione dell'elettrotensile in dotazione (il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica)
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni oambiare gli accessori ACCESSORI
• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
  Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato

PRIMA DELL'USO

• Controllare che la tensione dell'alimentazione sua la stessa di quale indica sulla targhetta dell'utensile
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)

DURANTE L'uso

• Durante le operazioni di lavoro il livello di rumorosità può essere utilizzata.

superare 85 dB(A);utilizzare le cuffie di protezione

• Portare guanti protettivi, occhiali di protezione, abiti adatti ed aderenti al corpo e una protezione per i capelli (in caso di capelli lunghi)
• Mantenere sempre il cavo distante delle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
• Evitare di toccare il foglio nelle gesti si trova in movimento
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa

DOPO L'USO

• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sua spento

USO

Montaggio del foglio abrasivo ④

!estrarre la spina alla presa

-prima di applicare il disco pulire, se necessario, il platorello

!i fori del foglio devono corrispondere ai fori della piastra

!per non ostacolare I'aspirazione impiegare solo foglio abrasivo perforato

!usare l'utensile sempre con l'intera superficie levigante coperta da foglio abrasivo

!sostituire il foglio abrasivo consumato per tempo

• Interruttore di accesso/spento

-attivate/disattivate l'utensile premendo in avanti/ indietro l'interruttore A ②

!prima che la superficie levigante raggiunga il pezzo in lavorazione, l'utensile deve essere acceso

!prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

• Aspirazione della polvere ⑤

!svuotare regolarmente il sacchetto B per ottimale raccolta della polvere

-rimuovere il sacchetto raccoglipolvere B premendo il pomello C e tenendolo premuto tirando contemporaneamente indietro il sacchetto raccoglipolvere
-inserire il sacchetto raccoglipolvere B facendolo scorrrere indietro, fino a che non si blocchi a scatto
-per usare I'aspirapolvere, rimuovere il sacchetto raccoglipolvere B e collegare I'aspirapolvere tramite il collegamento D
!non usare il sacchetto raccoglipolvere/ l'aspirapolvere durante al smerigliatura metallo

• Controllo della velocità (7348)

Per un risultato ottimore della levigatura su qualiasi materiale

-regolando la rotella E ② potrete scegliere la velocità di smerigliatura desiderata
-regolare la velocità in base alla grana del disco abrasivo utilizzato
-prima di iniziare la lavorazione selezionare la giusta velocità facendo una prova su un materiale di scarto

• Tenuta e guida dell'utensile 6

!durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) griglia(e)

-tenere l'utensile parallelo alla superficie di lavoro non applicate una pressione eccessiva all'utensile; lasciate che via l'utensile a lavorare per voi

-non inclinare l'utensile per evitare segni di levigatura non voluti

-tenere scoperte le feritoie di ventilazione F②

• Smerigliatura

-il rendimento della smerigliatura viene determinato alla scelta del foglio abrasivo, alla velocità di smerigliatura preselezionata e alla pressione di contatto

!unecessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una magiore usura dell'utensile e del foglio abrasivo

!mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

CONSIGLIO PRATICO

• Dare all'utensile movimenti diritti lungo le venature del legno

-per rifinire legno nudo

-per la rifinitura extra fine

• Mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

• Fogli abrasivi a grana raccomandata per i seguenti usi: -per rimuovere vernice e per la sabbiatura di legno particolarmente ruvido, utilizzato una grana ruvida (40, 60)

-per la sabbiatura di legno ruvido o grezzo,utilizzare una grana media (80,100,120)

-per levigare legno e superfici con vernice vecchia e per la finitura di legno nudo,utilizzare una grana fine (180,240,320)

!effettuate sempre una prova su un pezzo di materiale di scarto

• Uso di diverse dimensioni di grana per superfici ruvide:
  -iniziare con un foglio a grana ruvida o media
  -terminare con un foglio a grana fine
  Per altri consigli consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione F ②)

-asportare con un pennello la polvere da levigatura che si rimasta attaccata

!prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e I'imballaggio tra i rifiuti domestici (solo per paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
- il simbolo ⑦ vi ricorderà quello fatto quando dovrete eliminarle

DICHiarazione DEI CONFORMITA (C

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle seguenti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG, 2011/65/UE
Fascicolo technique: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Misurato in conformità al EN 60745 il livello di pressione acustica di quello utensile è 85 dB(A) ed il livello di potenza acustica 96 dB(A) (deviazione standard: 3 dB), e la vibrazione 7,9m / s^2 (metodo mano-braccio; incertezza K = 1,5m / s^2 )
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato perMETTAREa confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibratione quando si impiega l'utensile per le applicazionimentionate

-se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente
-i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

!proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzato i metodi di lavoro
