MANUALE UTENTE 10031084 Klarstein
La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
Indice
Dati tecnici 38
Avvertenze di sicurezza 38
Descrizione del prodotto e accessori 39
Installazione 40
Telecomando e ricevitore43
Impostazione frequenza 44
Diagramma di cablaggio 44
Sostituire un fusibile 46
Ricerca e risoluzione dei problemi 46
Smaltimento 46
Dichiarazione di conformità 46
Dati tecnici
| Articolo numero 10031084 | |
| Alimentazione 220-240 V ~ 50-60 Hz | |
Avvertenze di sicurezza
- L'installazione deve essere eseguita da un elettricista qualificato.
- Prima dell'installazione staccare la corrente tramite l'interruttore o la scatola dei fusibili.
- Utilizzare il dispositivo solo con una tensione di 220-240 V \~ 50-60 Hz.
- Collegare il dispositivo solo ad una presa dotata di messa a terra.
- Durante l'installazione assicurarsi che la corda di sicurezza sia collegata alla staffa di montaggio.
- La distanza minima tra il ventilatore e il pavimento deve essere di 2,3 m.
- Il soffitto e la staffa di montaggio devono poter reggere un peso minimo di 16 kg.
- Assicurarsi che non ci siano oggetti che ostruiscono la rotazione delle pale.
- Sistemare con cura tutti i cavi dopo l'installazione.
- Assicurarsi che le viti e i collegamenti siano ben fissati.
ATTENZIONE: utilizzare solo gli accessori inclusi nella consegna i quali sono stati progettati specificatamente per questo prodotto. L'utilizzo di accessori differenti può comportare danni e infortuni.
Descrizione del prodotto e accessori
A.

B.

C.

D.

| Componenti dispositivo | Telecomando | Accessori |
| A Staffa di montaggioB AstaC CalottaD CoperchioE Lampadina circolare 40 W | a Telecomandob Coperchio telecomandoc Ricevitored Supporto a parete per telecomandoe Pilaf Istruzionig Accessori | h Viti a estensione 2xi Viti per staffa di montaggio 2xj Morsetto 1x (non incluso)k Chiave esagonale 6 mml Chiave esagonale 4 mmm Connettore 3xn Balance Pack |
Attrezzi necessari
• Cacciavite a croce
• Cacciavite a testa piatta
• Chiave regolabile
- Taglierino
- Scala
Note importanti
Il telecomando può essere usato con il coperchio oppure può essere fissato al supporto a parete. Conservare gli accessori più piccoli in un contenitore per non smarrirli.
Installazione
IMPORTANTE: non installare il ventilatore ad un controsoffitto o ad un soffitto con crepe.
| 1 | La distanza tra il ventilatore e il pavimento deve essere almeno di 2,3 m. |  |

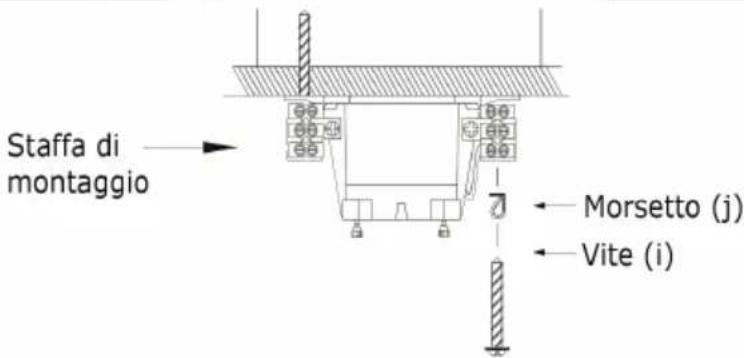

| 2 | Fissare saldamente al soffitto la staffa di montaggio.Scegliere uno dei due metodi per il fissaggio.Assicurarsi che tutte le viti siano ben serrate. |  Blocco in poliestere Blocco in poliestere |
| 3 | Prima dell'installazione rimuovere i due blocchi in poliestere. In caso contrario il ventilatore non funziona correttamente. |

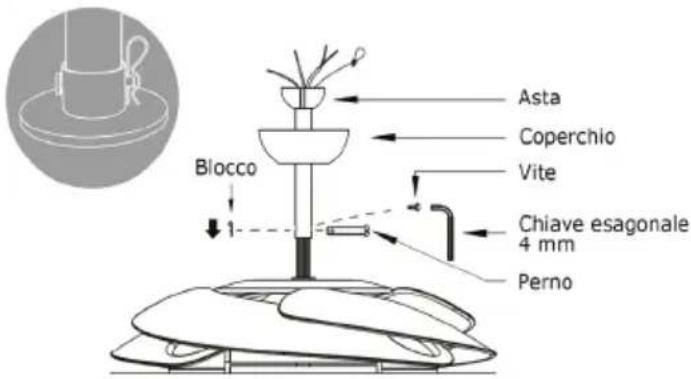

| 4 | Svitare le 2 viti sul motore. Inserire la calotta nell'asta. Far passare i cavi del ventilatore attraverso il coperchio, la calotta e l'asta. Non tirare troppo i cavi per non danneggiarli. Fissare l'asta al motore e ruotarla fino a quando copre i fori. Inserire il perno attraverso i fori e fissarlo con il blocco. Assicurarsi che il perno e il blocco siano fissati correttamente in modo che il ventilatore non cada. |  |
| 5 | Prima di installare il ventilatore, assicurarsi che il cavo di sicurezza sia fissato al supporto a parete installato in precedenza. Serrare saldamente le due viti per l'asta in modo da garantire stabilità al ventilatore. Ora inserire la sfera nella staffa di montaggio. La fessura sulla sfera deve incastrarsi nella linguetta sulla staffa di montaggio. |  |

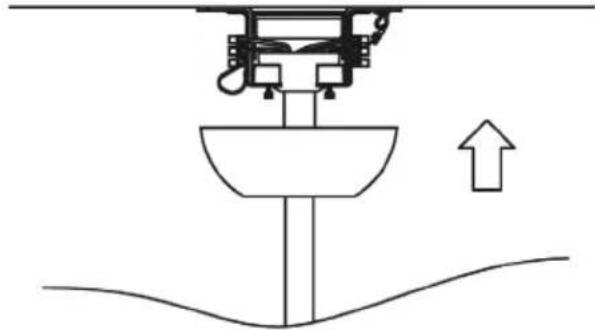

| 6 | Fissare il ricevitore alla staffa di montaggio (vedere “Telecomando e ricevitore”). Svitare le due viti sulla staffa di montaggio, sollevare la calotta fino a coprire la staffa e serrare di nuovo le viti. Assicurarsi che tutti i cavi siano collegati correttamente prima di sollevare il coperchio. |  |
Inserire la lampadina 2GX13:

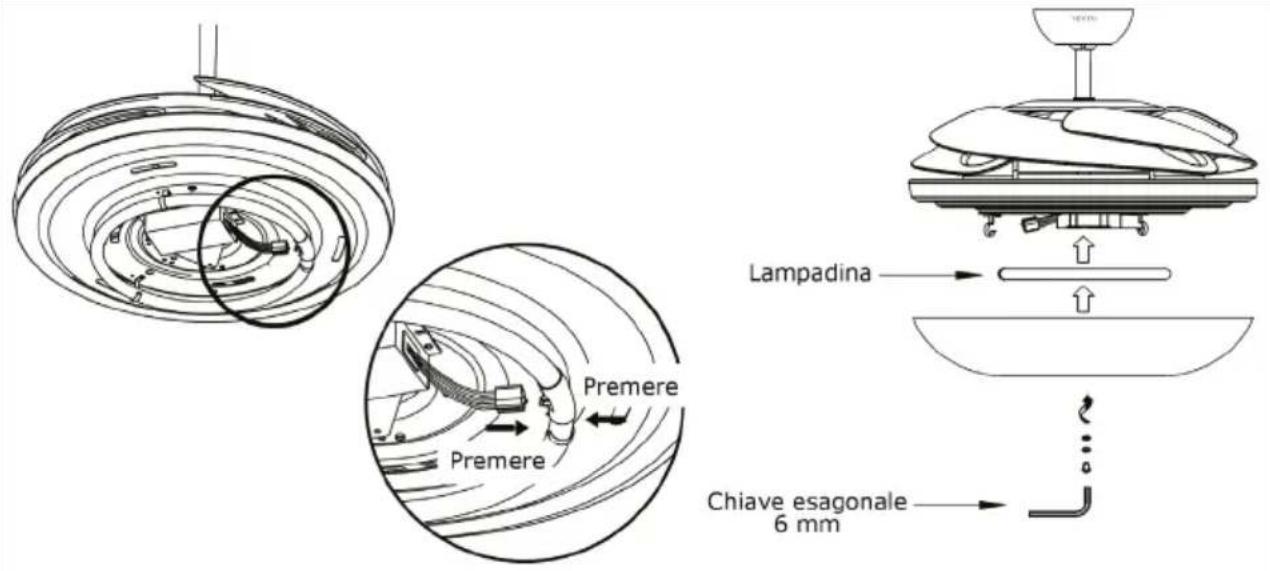

Dopo aver fissato il coperchio, rimuovere la calotta. Inserire la lampadina e premere il connettore della lampadina nell'alloggiamento: un clic segnala il corretto inserimento. Inserire la vite attraverso il foro nella calotta e serrare la vite utilizzando la chiave esagonale da 6 mm.

Inserire una lampadina G10Q 40 W:
7
Dopo aver fissato il coperchio, rimuovere la calotta. Fissare la lampadina alle clip a molla e premere il connettore nella lampadina. Inserire la vite nel foro nella calotta e serrare la vite utilizzando la chiave esagonale da 6 mm.

Telecomando e ricevitore
Importanti indicazioni
• Non fare cadere il telecomando altrimenti potrebbe danneggiarsi.
• Non accorciare il cavo dell'antenna del ricevitore.
- In caso di inutilizzo del telecomando, rimuovere le pile.
Telecomando e ricevitore
Installare prima il ricevitore e inserire poi le pile nel telecomando. Se il telecomando o il ventilatore non funzionano correttamente o non funzionano del tutto, provare nel seguente modo:
- Staccare la corrente tramite l'interruttore o la scatola dei fusibili.
- Verificare il cablaggio (vedere "Diagramma di cablaggio").

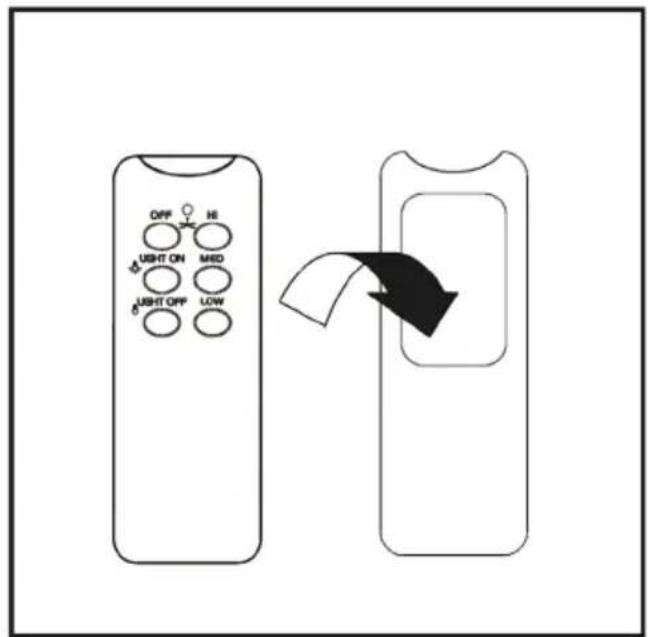

Tasti funzione
• HI: il ventilatore funziona ad alta velocità
• MED: il ventilatore funziona a velocità media
- LOW: il ventilatore funziona a bassa velocità
• OFF: il ventilatore è spento
• LIGHT ON: la luce è accesa
• LIGHT OFF: la luce è spenta


Inserire il telecomando nel coperchio (b) oppure fissarlo al supporto a parete (d). Quest'ultimo deve essere fissato alla parete con 2 viti.
Impostare la frequenza

- Per modificare l'impostazione, spostare l'interruttore DIP verso l'alto e verso il basso.
- Il ricevitore e il telecomando possiedono ciascuno quattro interruttori. Sono possibili 16 impostazioni diverse.
- L'impostazione influisce sulla frequenza del segnale del telecomando tramite il quale viene azionato il tele-
comando.
- Una volta eseguite le impostazioni su entrambi i dispositivi, inserire una pila 9 V nel telecomando.
- Ora assemblare il ricevitore alla staffa di montaggio.
- Se si utilizzano diversi ventilatori dello stesso tipo, impostare per ogni ventilatore un'altra combinazione affinché i segnali del telecomando non si sovrappongano e ad ogni telecomando corrisponda un determinato ventilatore.
Diagramma di cablaggio
ATTENZIONE: un cablaggio errato può danneggiare il dispositivo e il ricevitore. Non accorciare il cavo dell'antenna del ricevitore.
- Il ricevitore e il ventilatore vengono collegati come rappresentato nel diagramma. Prestare attenzione a collegare correttamente i cavi marroni, blu e arancioni.
- I cavi collegati al ricevitore e al ventilatore sono contrassegnati. I cavi del ricevitore collegati al motore sono segnati in blu [TO MOTOR N] e in marrone [TO MOTOR L].
- Collegare i cavi rossi e bianchi del ricevitore con la scritta [AC IN] con i cavi del soffitto.
- Assicurarsi che il cavo di terra del soffitto sia collegato con al cavo verde/giallo del ventilatore.
- Dopo aver collegato i cavi, sollevare il coperchio fino a quando questo tocca il soffitto e farlo scorrere nell'apertura posta sulla staffa. Fissare il coperchio con una vite alla staffa di montaggio.
Sostituire il fusibile
Premere entrambi i lati della capsula del fusibile uno contro l'altro e ruotarli per aprire la capsula.
Rimuovere il vecchio fusibile dalla capsula e sostituirlo con un nuovo fusibile 5 A.
Per chiudere la capsula, allineare la chiusura alle scanalature e avvitarla di nuovo.

Ricerca e risoluzione dei problemi
| Problema Causa possi bile e soluzione |
| Il ventilatore non si avvia. | Controllare il fusibile e sostituirlo se necessario. |
| Staccare la corrente e controllare il cablaggio. |
| Assicurarsi che l'interruttore DIP sul ricevitore e sul telecomando siano impostati allo stesso modo. |
| Il ventilatore fa troppo rumore. | Controllare che tutte le viti siano ben serrate e che tutti i componenti siano fissati correttamente. |
| Controllare che la staffa di montaggio sia ben fissata. |
| Il ventilatore oscilla. Se le pale continuano a oscillare, utilizzare il morsetto del Balance Pack per segnare una pala. Mettere il contrappeso sul lato opposto. |

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
CE
Questo prodotto è conforme alle seguenti direttive europee:
2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2012/206/UE (ErP)
