Tipo di prodotto	Ricevitore audio/video home theater
Marca	Panasonic
Modello	SA-HR45EG
Dimensioni (L x A x P)	430 mm x 105 mm x 389 mm
Peso	Circa 3,8 kg
Alimentazione	CA 230-240 V, 50 Hz, 110 W (standby: 1 W)
Potenza di uscita RMS (Dolby Digital)	Anteriori: 150 W x 2 (6 Ω), Centrale: 80 W (4 Ω), Surround: 80 W x 2 (4 Ω), Totale: 540 W
Potenza di uscita RMS (Stereo)	150 W x 2 (6 Ω)
Ingressi digitali	2 ottici (OPT1, OPT2), 1 coassiale
Ingressi analogici	TV, DVR/DVD-P, GAME/AUX, MUSIC PORT
Uscite	Diffusori anteriori, centrale, surround, subwoofer, cuffie (3,5 mm)
Sintonizzatore FM	87,50 - 108,00 MHz, antenna 75 Ω asimmetrica
Sintonizzatore AM	522 - 1611 kHz (passo 9 kHz) / 530 - 1620 kHz (passo 10 kHz)
Formati audio decodificati	Dolby Digital, DTS, PCM (fino a 96/88,2 kHz)
Modalità audio	Dolby Pro Logic II (Movie, Music, Panorama), SFC (Live, Pop/Rock, Vocal, Jazz, Dance, Party, Drama, Action, Sports, Musical, Game, Mono)
Comandi di tonalità	Bassi (50 Hz, ±10 dB), Alti (20 kHz, ±10 dB)
Impedenza di carico diffusori	Anteriori: 6-8 Ω, Surround/Centrale: 4-8 Ω
Funzioni speciali	Menu di regolazione, ripristino alle impostazioni di fabbrica, attenuatore display, timer di spegnimento ritardato, silenziamento
Accessori inclusi	Telecomando, pile, antenna FM interna, antenna a telaio AM, cavo di alimentazione
Sicurezza	Spegnimento automatico in caso di surriscaldamento, protezione contro i cortocircuiti, ventola di raffreddamento
Pulizia	Panno morbido e asciutto; non utilizzare alcol, diluente o benzina

Domande frequenti - SAHR45EG PANASONIC

Quali tipi di diffusori posso collegare al ricevitore?

È possibile collegare diffusori anteriori (6-8 Ω), centrale (4-8 Ω), surround (4-8 Ω) e un subwoofer. Verificare l'impedenza nel menu SPEAKER SIZE.

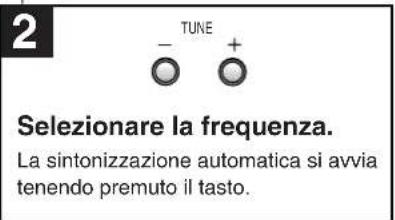

Come memorizzare automaticamente le stazioni radio?

Sintonizzarsi prima su FM 87,50 MHz o AM 522 kHz. Premere -MENU, selezionare TUNER poi AUTO MEMO, scegliere START e confermare con ENTER. Le stazioni vengono memorizzate sui canali da 1 a 30 per FM e da 21 a 30 per AM.

Perché non c'è suono proveniente dai diffusori surround o centrale?

Forse la sorgente è in stereo semplice. Attivare una modalità surround come Dolby Pro Logic II (tasto PL II) o SFC (tasto MUSIC o MOVIE). Verificare anche che i diffusori siano configurati correttamente nel menu SPEAKER SIZE.

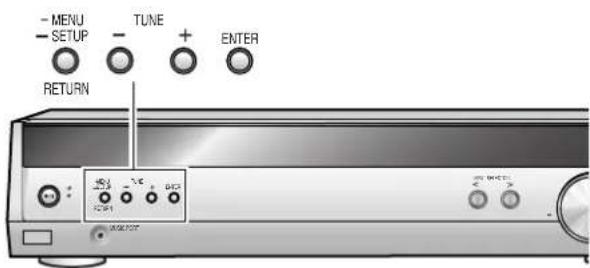

Come ripristinare il ricevitore alle impostazioni di fabbrica?

Tenere premuto -SETUP per accedere al menu di regolazione. Selezionare RESET con TUNE -/+, confermare con ENTER, quindi scegliere RESET YES. Le stazioni memorizzate non vengono cancellate.

Posso utilizzare il telecomando per controllare il mio televisore Panasonic?

Sì, il telecomando può controllare alcuni televisori e lettori/registratori DVD Panasonic. Per il televisore, puntarlo e utilizzare i tasti TV, VOLUME e TV/AV. Per un lettore DVD, tenere premuto ENTER e premere 4 per cambiare il codice.

Come ridurre il rumore durante la ricezione FM stereo?

Passare alla modalità mono: premere -MENU, selezionare TUNER → FM MODE → MONO. Si può anche migliorare l'antenna o posizionarla diversamente.

Cosa fare se il display indica 'OVERLOAD', 'F70' o 'F76'?

Spegnere l'apparecchio, scollegare il cavo di alimentazione e contattare il rivenditore o un centro di assistenza autorizzato. Non tentare di ripararlo da soli.

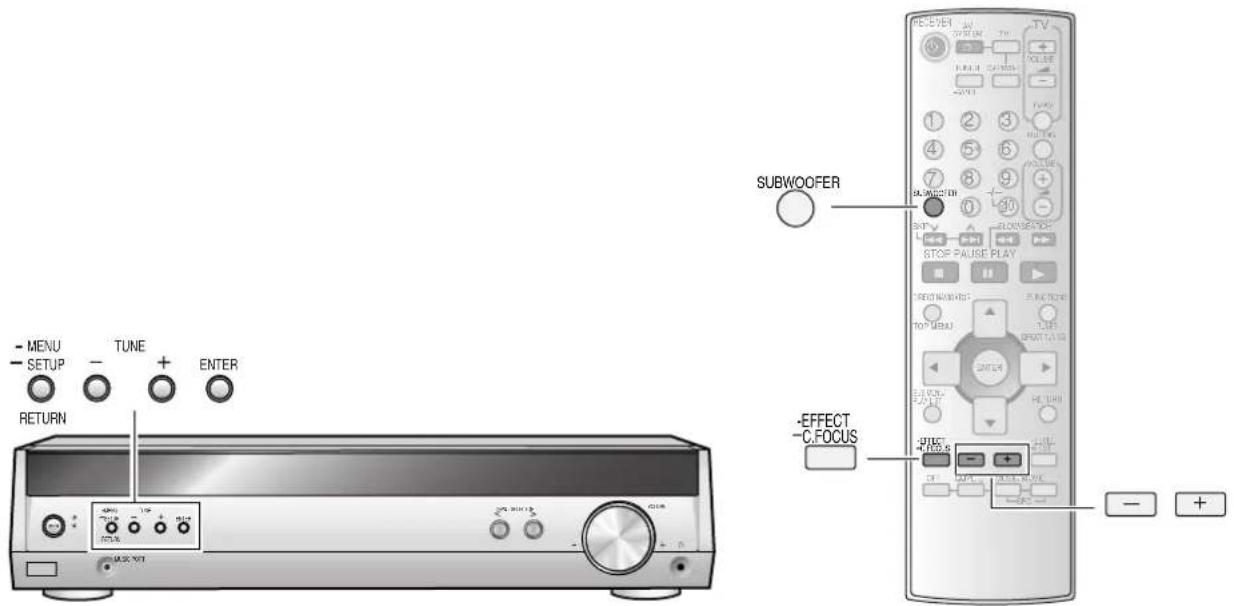

Come regolare il livello del subwoofer?

Usare il tasto SUBWOOFER del telecomando per selezionare i livelli: SUBW MIN, 5, 10, 15 o MAX. È possibile anche disattivare l'uscita con SUBW - - -. Evitare di alzare il volume se appare distorsione.

Posso registrare una sorgente audio con questo ricevitore?

Sì, è possibile registrare sorgenti analogiche tramite le uscite DVR/DVD-P OUT. Selezionare la sorgente con INPUT SELECTOR, quindi avviare la registrazione sul dispositivo collegato. Le sorgenti digitali non possono essere registrate.

Come utilizzare il timer di spegnimento ritardato (SLEEP)?

Premere -MENU, selezionare SLEEP, quindi impostare la durata (30, 60, 90 o 120 minuti) con TUNE -/+. Per verificare il tempo rimanente, accedere di nuovo al menu SLEEP.

MANUALE UTENTE SAHR45EG PANASONIC

Istruzioni per l'uso

Mode d'emploi

AV Control Receiver

Ricevitore di controllo AV

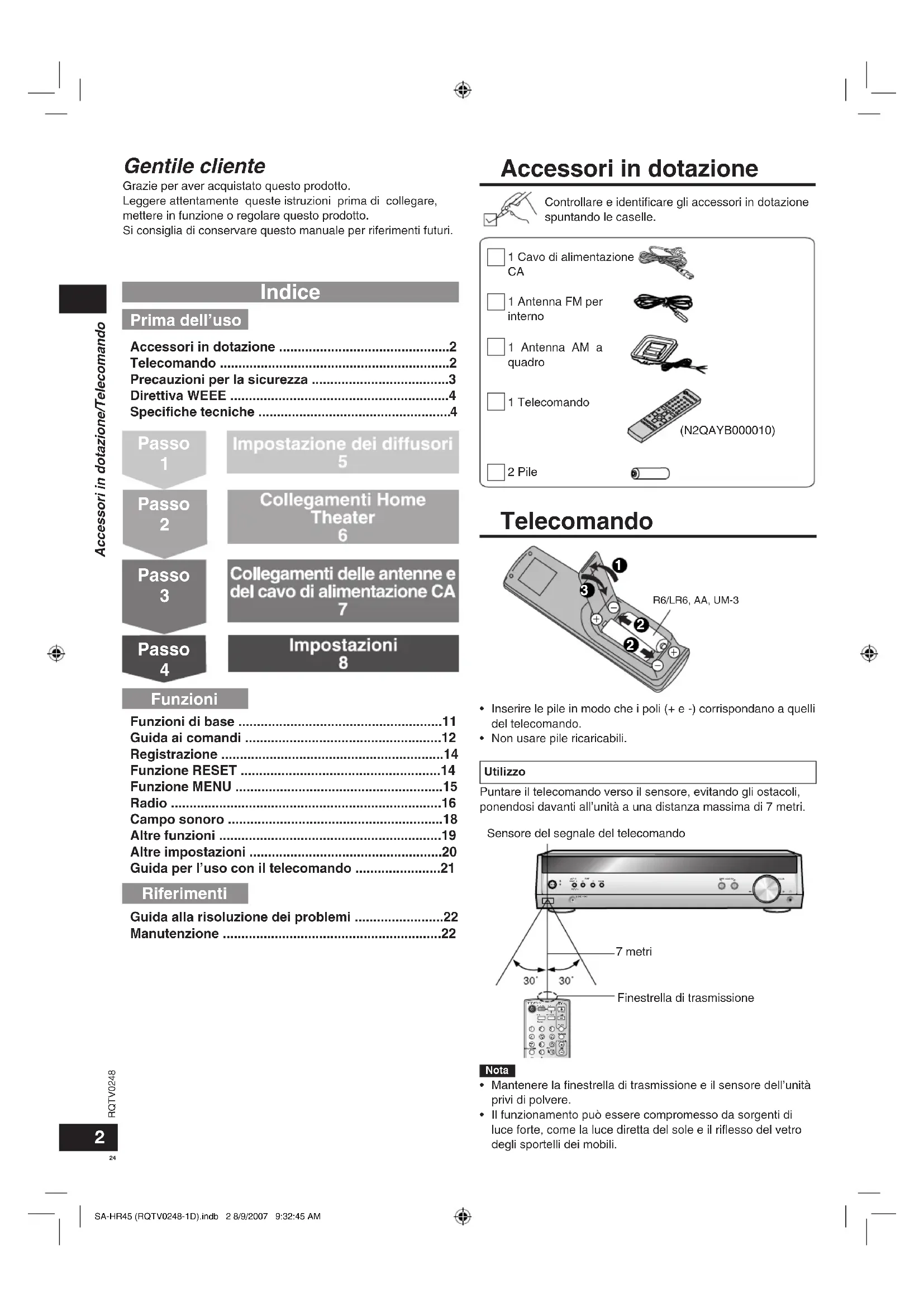

Grazie per aver acquistato questo prodotto.

Leggere attentamente queste istruzioni prima di collegare, mettere in funzione o regolare questo prodotto.

Si consiglia di conservare questo manuale per riferimenti futuri.

Indice

Prima dell'uso

Accessori in dotazione ....2

Telecomando 2

Precauzioni per la sicurezza ....3

Direttiva WEEE 4

Specifiche tecniche ....4

Passo 1

Impostazione dei diffusori 5

Passo 2

Collegamenti Home Theater 6

Passo 3

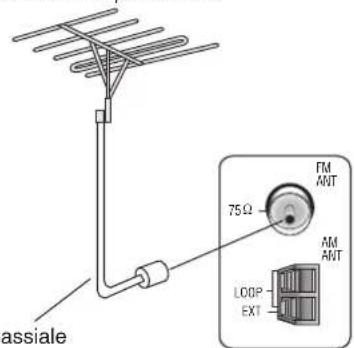

Collegamenti delle antenne e del cavo di alimentazione CA 7

Passo 4

Impostazioni 8

Funzioni

Funzioni di base ....11

Funzione RESET ....14

Funzione MENU 15

Radio ....16

Campo sonoro 18

Altre funzioni ....19

Altre impostazioni ....20

Guida per l'uso con il telecomando ....21

Riferimenti

Guida alla risoluzione dei problemi .....22

Manutenzione 22

Accessori in dotazione

Controllare e identificare gli accessori in dotazione spuntando le caselle.

1 Cavo di alimentazione CA

1 Antenna FM per interno

• Inserire le pile in modo che i poli (+ e -) corrispondano a quelli del telecomando.
  • Non usare pile ricaricabili.

Utilizzo

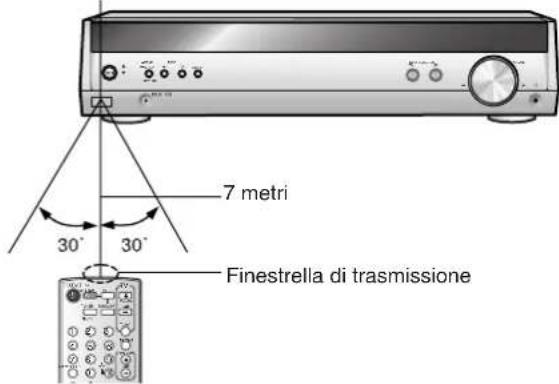

Puntare il telecomando verso il sensore, evitando gli ostacoli, ponendosi davanti all'unità a una distanza massima di 7 metri.

Sensore del segnale del telecomando

7 metri 30° 30° Finestrella di trasmissione

Nota

• Mantenere la finestrella di trasmissione e il sensore dell'unità privi di polvere.
• Il funzionamento può essere compromesso da sorgenti di luce forte, come la luce diretta del sole e il riflesso del vetro degli sportelli dei mobili.

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il mobile e altri componenti, riducendo così la vita di servizio dell'unità.

Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave od altro luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non contemplato in queste istruzioni per l'uso, staccare il cavo di alimentazione e rivolgersi al rivenditore o a un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata dell'unità staccando il cavo di alimentazione dalla presa di corrente se non si intende usarla per un lungo periodo di tempo.

Prodotto sotto licenza della Dolby Laboratories.

"Dolby", "Pro Logic" ed il simbolo doppia D sono marchi registrati della Dolby Laboratories.

"DTS" e "DTS Digital Surround" sono marchi di fabbrica di DTS, Inc.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
- NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
• DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.
• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

PRECAUZIONE!

Non mettere alcun oggetto sopra questa unità, e non bloccare in alcun modo le aperture di dissipazione del calore. Soprattutto, non mettere il registratore o il lettore CD/DVD sopra questa unità, in quanto il calore che emanano può danneggiare i supporti.

Durante l'uso, questo prodotto potrebbe essere soggetto all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

Solo per l'Italia

Il produttore “Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone” di questo modello numero SA-HR45, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

Direttiva WEEE

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Specifiche tecniche (DIN 45 500)

■ SEZIONE AMPLIFICATORE

Potenza di uscita RMS: modalità Dolby Digital

Distorsione armonica totale (THD) 10% (ogni canale selezionato)

1 kHz canale anteriore 150 W per canale (6 Ω)

1 kHz canale surround 80 W per canale (4 Ω)

1 kHz canale centrale 80 W per canale (4 Ω)

Potenza d'uscita RMS totale 540 W

Potenza di uscita RMS: modalità STEREO

Distorsione armonica totale (THD) 10%

1 kHz canale anteriore 150 W per canale (6 Ω)

Distorsione armonica totale

Metà potenza 1 kHz (canale anteriore) 0,5 % (6 Ω)

Sensibilità d'ingresso

TV, DVR/DVD-P, GAME/AUX 450 mV, IHF'66

MUSIC PORT 250 mV, IHF'66

Rapporto segnale/rumore alla potenza nominale (6 Ω)

TV, DVR/DVD-P, GAME/AUX 80 dB (85 dB, IHF'66)

MUSIC PORT 70 dB (85 dB, IHF'66)

■ SEZIONE SINTONIZZATORE FM

Gamma di frequenza Da 87,50 MHz a 108,00 MHz

Sensibilità

S/N 30 dB 1,9 μV/75 Ω

S/N 26 dB 1,8 μV/75 Ω

S/N 20 dB 1,6 μV/75 Ω

Sensibilità utilizzabile IHF (IHF'58) 2,2 μV/75 Ω

Sensibilità di smorzamento stereo IHF 46 dB 22 μV/75 Ω

Distorsione armonica totale

MONO 0,2%

STEREO 0,3%

S/N

Risposta in frequenza Da 20 Hz a 15 kHz, +1 dB, -2 dB

Relezione d'immagine a 98 MHz 40 dB

Relezione d'immagine IF a 98 MHz 70 dB

Separazione stereo (1 kHz) 40 dB

Terminale antenna 75 Ω (sbilanciato)

■ SEZIONE SINTONIZZATORE AM

Gamma di frequenza Da 522 kHz a 1611 kHz (intervalli di 9 kHz)

Da 530 kHz a 1620 kHz (intervalli di 10 kHz)

Sensibilità

lettività (a 999 kHz) 30 dB

GENERALI

Alimentazione Da CA 230 V a 240 V, 50 Hz

Consumo di corrente 110 W

Dimensioni (L x A x P) 430 mm x 105 mm x 389 mm

Peso circa 3,8 kg

Consumo di corrente in modalità standby:

1 W

Note:

1. Le specifiche tecniche sono soggette a modifiche senza preavviso.

2. La distorsione armonica totale è misurata con l'analizzatore di spettro digitale.

Passo 1

Impostazione dei diffusori

Le apparecchiature e i cavi periferici sono venduti separatamente salvo ove diversamente specificato.

Accessori in dotazione

Cavo per diffusori Cavo per collegamento monofonico

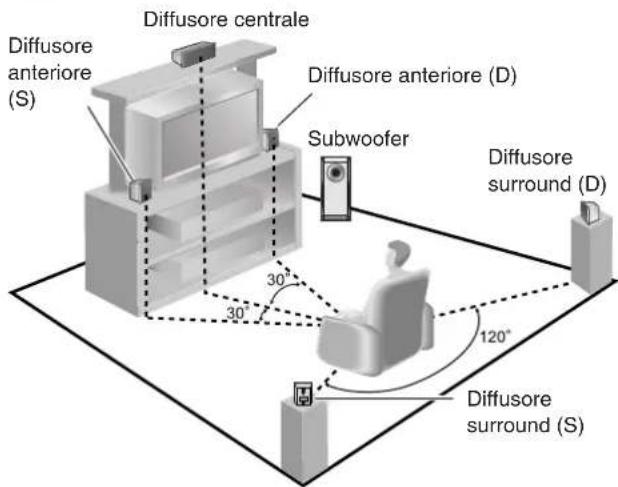

1 Posizionamento dei diffusori.

Diffusore centrale Diffusore anteriore (S) Subwoofer Diffusore surround (D) 30° 30° 120° Diffusore surround (S)

Posizionamento per ottenere l'effetto migliore

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro.

Tenere presente le seguenti indicazioni.

• Collocare i diffusori su basi piane e solide.
• Posizionare i diffusori troppo vicino al pavimento, alle pareti e agli angoli può determinare bassi eccessivi. Coprire pareti e finestre con tende spesse.

Posizionare i diffusori anteriori, centrale e surround all'incirca alla stessa distanza dalla posizione di ascolto. Gli angoli in figura sono approssimativi.

Diffusori anteriori (sinistro, destro)

Posizionare i diffusori a destra e a sinistra del televisore, all'altezza della posizione di ascolto, in modo da ottenere una corretta sincronizzazione delle immagini e del suono.

Diffusore centrale

Posizionare il diffusore sopra o sotto la parte centrale del televisore. Rivolgerlo verso l'area di ascolto.

Diffusori surround (sinistro, destro)

Posizionare i diffusori ai lati o leggermente dietro l'area di ascolto, più in alto rispetto al livello delle orecchie.

Subwoofer

Il subwoofer può essere collocato in qualsiasi posizione, purché a una distanza adeguata dal televisore.

Tenere presente che, cambiando la posizione, è possibile trovare quella più adatta per ottenere le migliori prestazioni delle basse frequenze. Posizionando il subwoofer vicino agli angoli può aumentare il livello d'uscita apparente, ma i bassi potrebbero risultare non naturali.

Nota

Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.

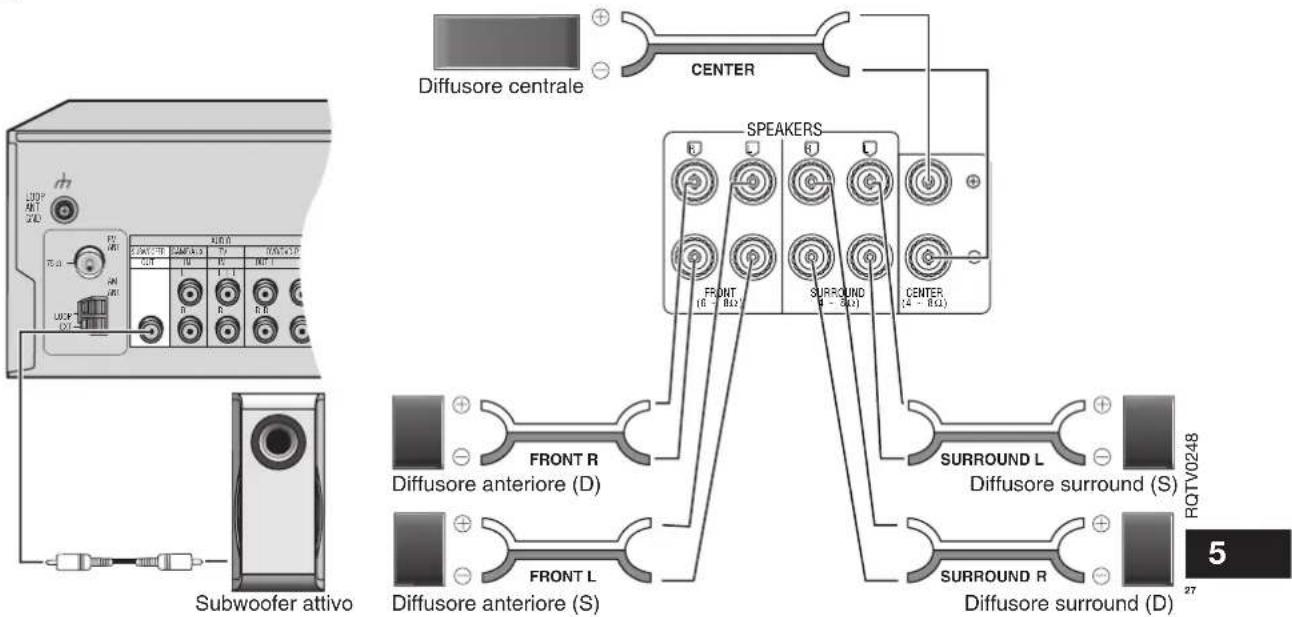

2 Collegare i diffusori al ricevitore.

Spegnere il ricevitore prima di collegare i diffusori. Per i dettagli consultare le istruzioni per l'uso del sistema dei diffusori.

Nota

Non cortocircuitare mai i fili positivi (+) e negativi (-) dei diffusori.

Diffusore centrale CENTER SPEAKERS FRONT E - BLX SURROUND B - 2BLX CENTER (4 - BLX) FRONT R Diffusore anteriore (D) SURROUND L Diffusore surround (S) 5 ROTV0248 FRONT L Diffusore anteriore (S) SURROUND R Diffusore surround (D) 27 Subwoofer attivo

Passo 2

Collegamenti Home Theater

Le apparecchiature e i cavi periferici sono venduti separatamente salvo ove diversamente specificato.

Altri accessori

Cavo di collegamento stereo

Cavo a fibra ottica

Cavo coassiale

Spegnere tutti i componenti prima di effettuare qualsiasi collegamento.

Per collegare le apparecchiature, consultare le istruzioni per l'uso specifiche.

Modifica delle impostazioni dell'ingresso digitale

Se occorre, è possibile modificare le impostazioni dell'ingresso dei terminali digitali. Modificare le impostazioni in base all'apparecchiatura collegata ai terminali. Uno dei terminali rimane inutilizzato, indipendentemente dall'impostazione. (→ pagina 8)

Nota

• Utilizzare il collegamento digitale per fruire di Dolby Digital o DTS.
  • Non piegare il cavo a fibra ottica.

Note sull'ingresso digitale

Questa unità può decodificare i seguenti segnali:

• Dolby Digital, DTS

• PCM, compresi PCM con frequenze di campionamento pari a 96 o 88,2 kHz
  Non può decodificare:
• Altri segnali digitali, come per esempio MPEG
• Segnali Dolby Digital RF emessi da un lettore laserdisc

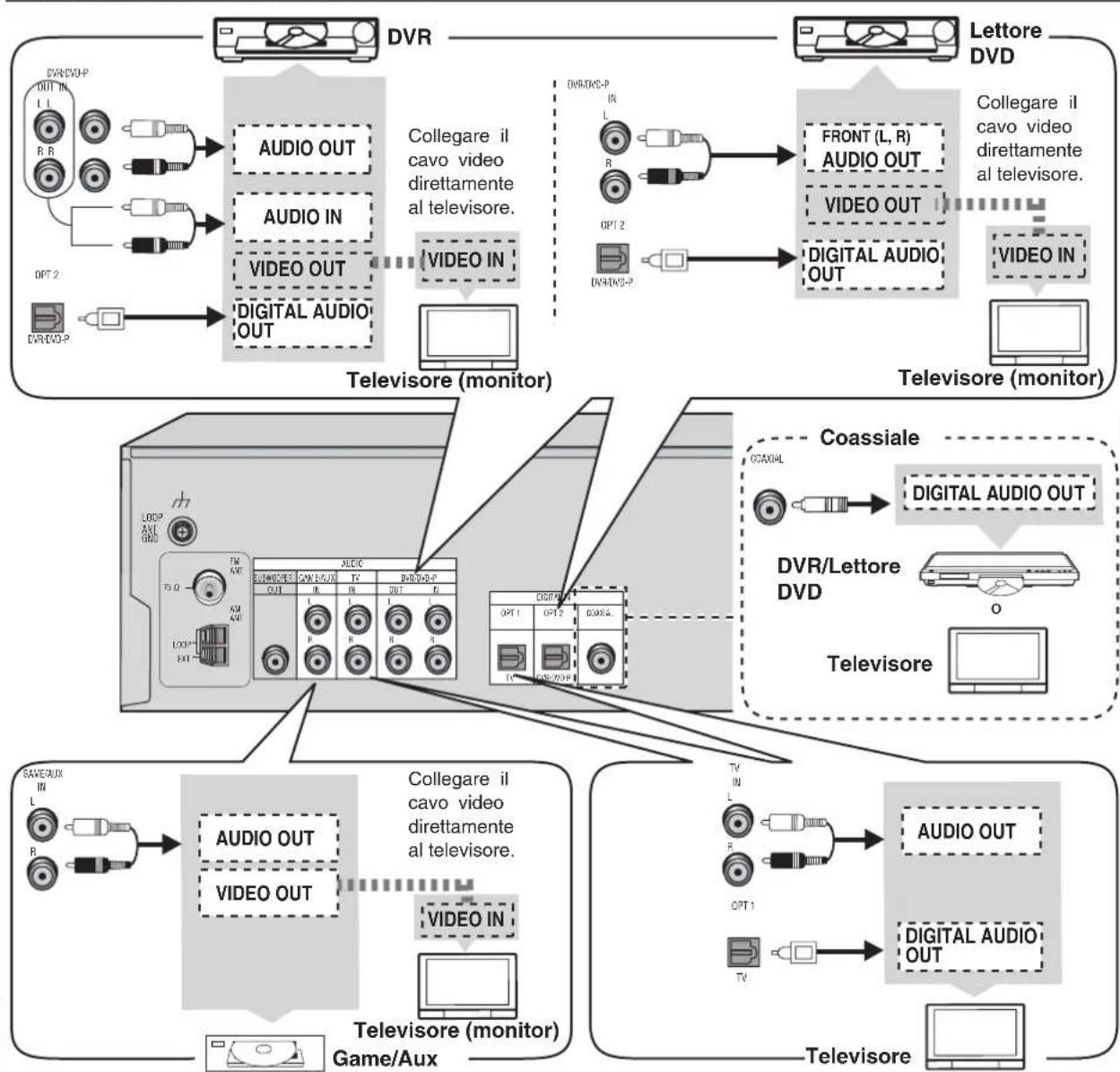

Televisore, DVR/DVD-P e Game/Aux
    Top

RQTV0248

Passo 3

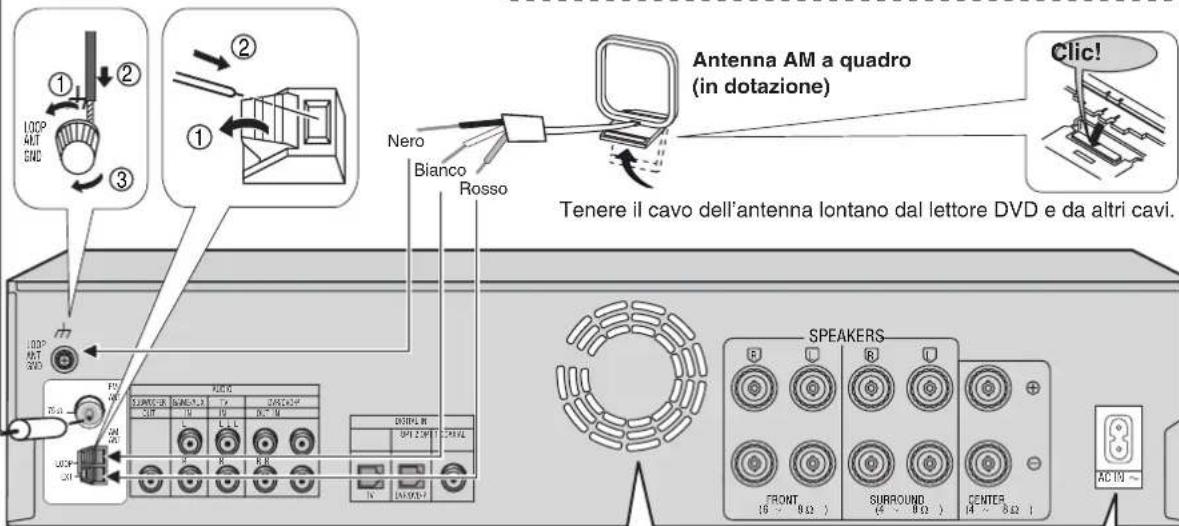

Collegamenti delle antenne e del cavo di alimentazione CA

Accessori in dotazione

Cavo di alimentazione CA

Antenna FM per interno

Antenna AM a quadro

Antenna FM per interno (in dotazione)

Nastro adesivo Fissare l'estremità dell'antenna nel punto di ricezione migliore.

Miglioramento della ricezione

Antenna FM per esterno (non in dotazione)

- Scollegare l'antenna FM per interno.

• L'antenna deve essere installata da un tecnico qualificato.

Antenna FM per esterno

FM ANT 75 Ω AM ANT LOOP EXT assiale

Antenna AM a quadro (in dotazione) Clic! Tenere il cavo dell'antenna lontano dal lettore DVD e da altri cavi. SPEAKERS FRONT 16 - 8 Ω ) SURROUND (4 - 8 Ω ) CENTER 14 - 8 Ω ) ACT 10 ~

La ventola di raffreddamento funziona soltanto a livelli di potenza d'uscita elevati.

Presa di corrente componente
Connettore

Inserimento del connettore

Anche se il connettore è inserito perfettamente, a seconda del tipo di presa utilizzata, la parte anteriore del connettore potrebbe sporgere come mostrato in figura. Tuttavia, non si verifica alcun problema durante l'utilizzo dell'unità.

Cavo di alimentazione CA (in dotazione)

Presa di alimentazione CA per uso domestico

Collegare questo cavo dopo aver collegato tutti gli altri cavi.

Risparmio energetico

L'unità consuma 1 W anche quando è spenta [∅/l]. Per risparmiare energia elettrica quando si prevede di non utilizzare l'unità per un lungo periodo di tempo, scollegarla dalla presa di alimentazione CA per uso domestico. Occorre impostare nuovamente alcuni elementi della memoria una volta collegata l'unità.

Nota

- Il cavo di alimentazione CA in dotazione è destinato soltanto all'utilizzo con questa unità. Non utilizzarlo con altre apparecchiature. - Non collegare a questa unità un cavo di alimentazione CA di qualsiasi altra apparecchiatura.

Modificare le impostazioni per adattare l'apparecchio all'ambiente di utilizzo. Prima di apportare le modifiche, leggere le descrizioni delle impostazioni, annotare le impostazioni di fabbrica e gli intervalli e leggere le istruzioni dell'apparecchio.

SPEAKER SIZE

Impostare le dimensioni adatte ai diffusori.

LARGE: diffusori che riproducono un intervallo di suoni completo (bassi al di sotto di 100 Hz).

SMALL: diffusori che non riproducono l'intervallo dei bassi in modo adeguato (sufficiente per la maggior parte dei diffusori utilizzando un subwoofer).

NONE: diffusori non collegati (centrale o surround).

Le impostazioni di fabbrica sono le seguenti: LR (anteriore), C (centrale) e S (surround): SMALL

Per SUBW (subwoofer), selezionare YES (impostazione di fabbrica) se il subwoofer è collegato o NO in caso contrario.

DISTANCE

Impostare la distanza dei diffusori anteriori, centrale e surround dalla posizione di ascolto.

Modificare la distanza in modo che il suono emesso dai diffusori (fatta eccezione per il subwoofer) raggiunga la posizione di ascolto nello stesso momento.

È possibile selezionare distanze comprese tra 1,0 e 10,0 m.

Le impostazioni di fabbrica sono le seguenti:

LR (anteriore): 3,0 m (metri)

C (centrale): 3,0 m (metri)

S (surround): 1,5 m (metri)

FILTER

Modificare il limite d'uscita dei bassi emessi dai diffusori anteriori.

Per diffusori grandi con bassi definiti, impostare il filtro a 80 Hz o 100 Hz.

Per diffusori piccoli con bassi non definiti, alzare il limite in modo che aumenti l' emissione del suono dal subwoofer. (È inoltre possibile cambiare le impostazioni del filtro sul subwoofer.)

Le impostazioni sono 80 Hz, 100 Hz (impostazione di fabbrica), 120 Hz, 150 Hz e 200 Hz.

DIG INPUT (ingresso digitale)

Modificare le impostazioni dell'ingresso digitale per televisore o DVR/DVD-P a coassiale se l'apparecchio non dispone di un terminale d'uscita ottico. (Uno dei terminali rimane inutilizzato, indipendentemente dall'impostazione.)

Le impostazioni di fabbrica sono le seguenti:

TV: OPT1

DVR (DVR/DVD-P): OPT2

Impostazione della

modalità di

configurazione.

-MENU

-SETUP

RETURN

Tenere premuto il tasto.

-MENU

SETUP

RETURN

Tenere premuto il tasto.

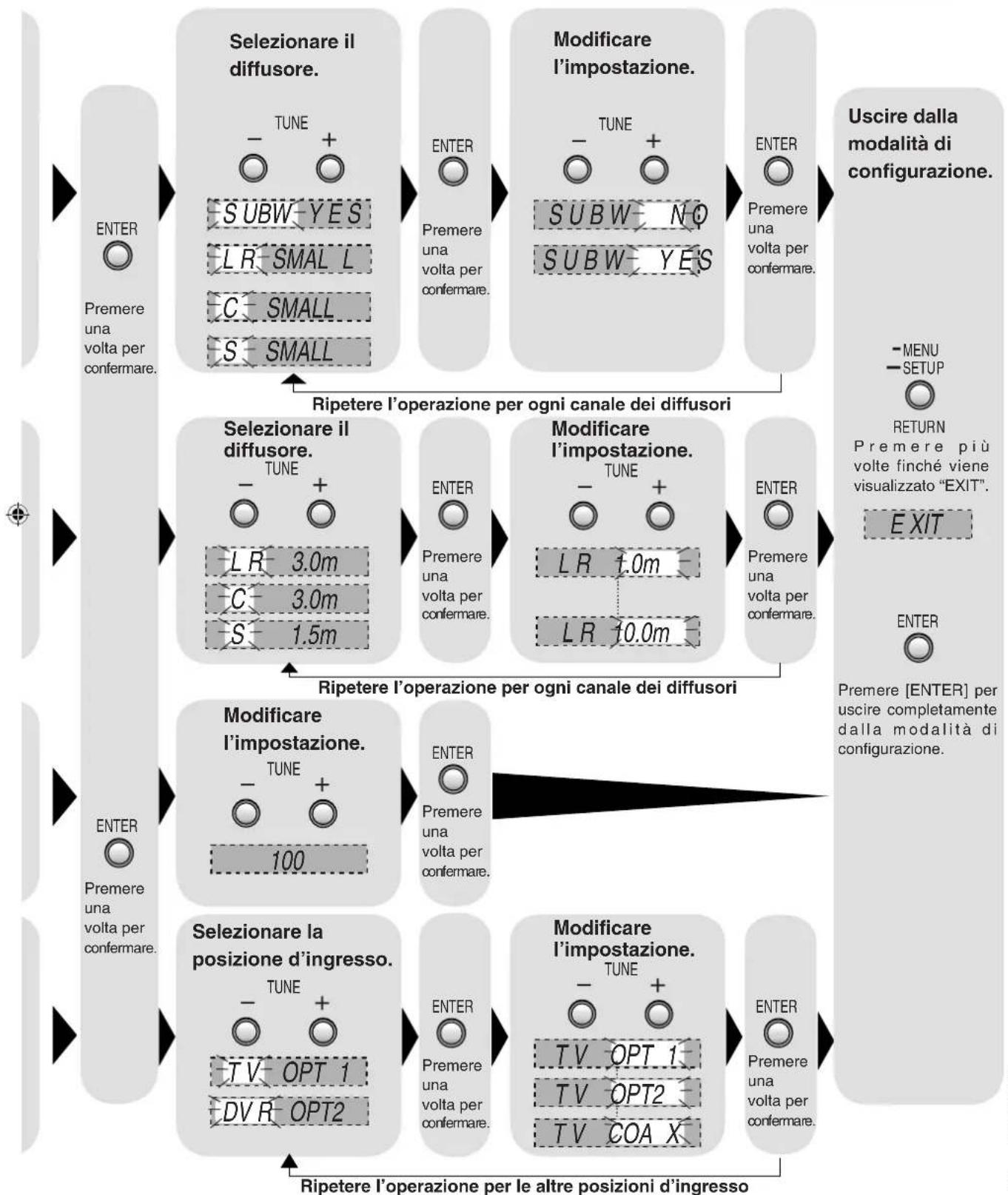

Selezionare "SPK SIZE".

Selezionare "DISTANCE".

Selezionare

"FILTER FRQ".

Selezionare

“DIG INPUT”.

ITALANO

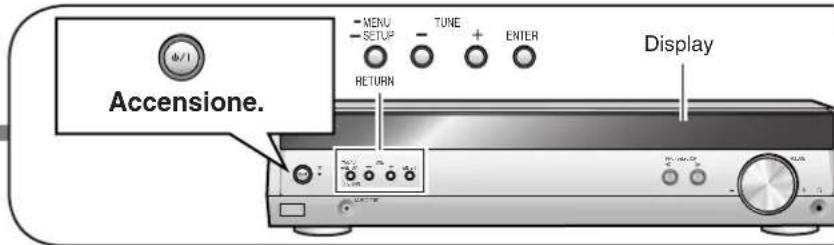

Accensione. MENU SETUP TUNE + ENTER RETURN Display

    subgraph Inputs
        G["Premere una volta per confermare."] --> H["Selezionare il diffusore."]
        H --> I["ENTER"]
        I --> J["Modificare l'impostazione."]
        J --> K["ENTER"]
        K --> L["Remere una volta per confermare."]
    end

    subgraph Outputs
        M["Premere una volta per confermare."] --> N["Selezionare la posizione d'ingresso."]
        N --> O["ENTER"]
        O --> P["Modificare l'impostazione."]
        P --> Q["ENTER"]
        Q --> R["Remere una volta per confermare."]
    end

    style Inputs fill:#f9f,stroke:#333
    style Outputs fill:#ccf,stroke:#333

Passo 4 impostazioni

ROTV0248

9

Impostazioni

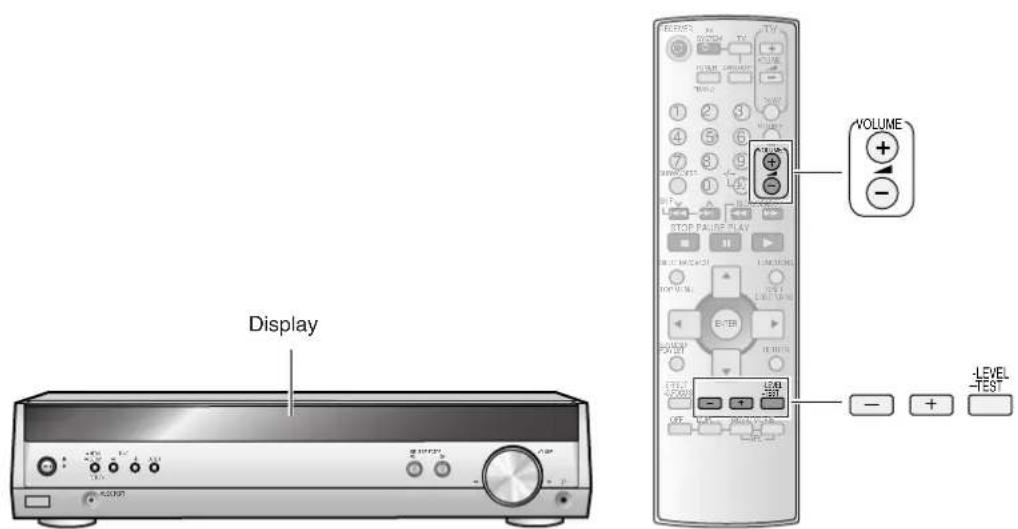

Regolazione del livello d'uscita dei diffusori

C (centrale), SR (surround destro) e SL (surround sinistro) possono essere regolati tra -10 dB e +10 dB, mentre 0 dB è il livello dei diffusori anteriori. Regolare le uscite centrale e surround allo stesso livello apparente dei diffusori anteriori.

Per SUBW (subwoofer), è possibile selezionare "SUBW - - -" in modo che non sia attiva alcuna uscita, "SUBW MIN" per l'uscita minima, un livello compreso tra 1 e 19 o "SUBW MAX" per l'uscita massima. Regolare l'uscita del subwoofer in modo che sia bilanciata rispetto a quella dei diffusori anteriori.

L'uscita del subwoofer è facilmente influenzata dalla sorgente. Per ottenere un effetto migliore, è possibile modificare il livello anche durante l'ascolto (→ pagina 18).

Funzioni di base

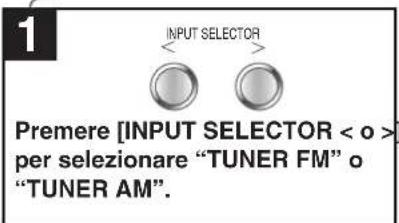

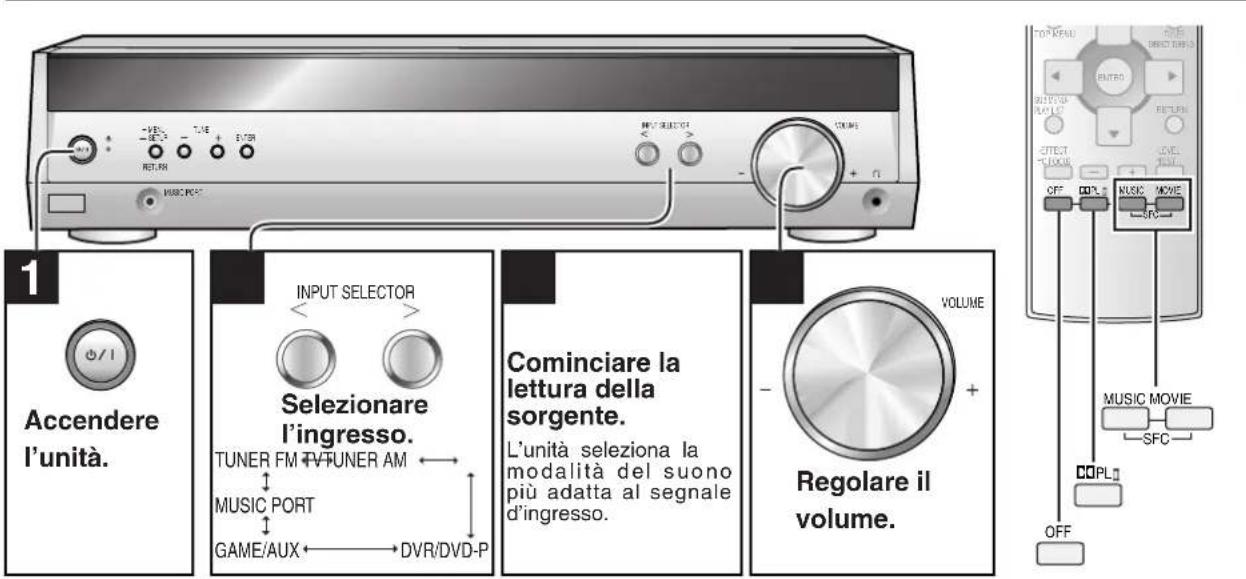

1 Accendere l'unità. INPUT SELECTOR Selezionare l'ingresso. TUNER FM TV/TUNER AM MUSIC PORT GAME/AUX←→DVR/DVD-P Cominciare la lettura della sorgente. L'unità seleziona la modalità del suono più adatta al segnale d'ingresso. Regolare il volume. VOLUME + OFF TOK/RNU BUTRO EFFECT OFF PULS MUSIC MOVIE SFC MUSIC MOVIE SFC OFF

Aggiunta di effetti surround alle sorgenti stereo

Utilizzo del Dolby Pro LogicII

Il processore Dolby Pro LogicII può essere utilizzato non soltanto con le sorgenti registrate con il Dolby Surround, ma anche con tutte le sorgenti stereo.

Premere □ per selezionare una modalità della tabella a destra.

- Per annullare, premere [OFF]. Nella modalità MUSIC o PANORAMA è possibile effettuare le impostazioni migliori del surround. (→ pagina 18)

Utilizzo del controllo del campo sonoro (SFC)

Utilizzando questa modalità SFC con le sorgenti PCM o analogiche stereo, si può migliorare la presenza e la diffusione del suono.

MUSIC MOVIE SFC Premere per selezionare una modalità delle tabelle a destra.

• Per annullare, premere [OFF]. È possibile regolare gli effetti SFC. (→ pagina 19)

Nota

• Le modalità Dolby Pro LogicII e SFC rimangono attive fino alla disattivazione della modalità.
• Quando l'ingresso è PCM con frequenze di campionamento pari a 96 o 88,2 kHz, con le modalità Dolby Pro Logic II o SFC non è possibile aggiungere gli effetti surround.
• Quando l'ingresso è Dolby Digital o DTS, non è possibile utilizzare la modalità SFC.

	MOVIEUtilizzare questa modalità per la lettura dei supporti dei film registrati in Dolby Surround.
	MUSICAggiunge effetti surround alle sorgenti stereo.
	PANORAMAIl suono viene diffuso maggiormente dando l'impressione di essere circondati dalla musica.

MUSIC	LIVERiproduce i suoni dell'esecuzione "dal vivo" e rende più dolci le voci dei cantanti.
	POP/ROCKPer pop, rock e altri tipi di musica con la stessa energia.
	VOCALPer aggiungere brillantezza alla voce dei cantanti.
	JAZZCrea l'atmosfera emozionante e profonda di un jazz club.
	DANCEPer la musica da ballo e altri suoni dal ritmo energico.
	PARTYQuesta modalità utilizza i diffusori anteriori e surround in modo che il suono diventi stereofonico indipendentemente dalla direzione verso cui è rivolta la posizione di ascolto.
MOVIE	DRAMAPer gli spettacoli drammatici e altro materiale in cui il dialogo è fondamentale.
	ACTIONPer i film d'azione e altro materiale in cui le impressioni forti sono fondamentali.
	SPORTSPer ricreare l'emozione di assistere agli eventi sportivi allo stadio.
	MUSICALPer i musical e altro materiale in cui la musica è fondamentale.
	GAMEPer giocare con effetti maggiori.
	MONOPer il suono monofonico.

ROTV0248

11

Guida ai comandi

Unità principale

Guida ai comandi

Indicatore di standby [∅]

Se l'apparecchio è collegato alla presa di corrente, questo indicatore si accende nel modo di attesa e si spegne quando si accende l'apparecchio.

Interruttore di attesa/accensione [∅/l]

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

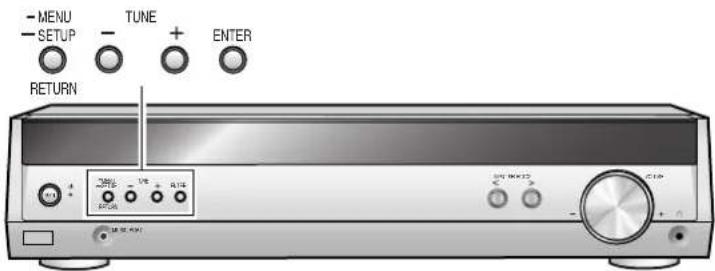

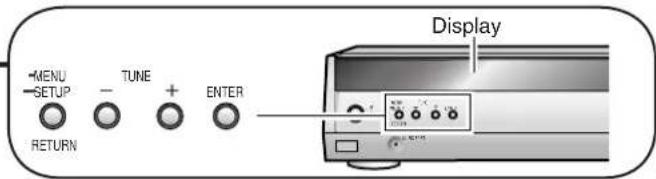

[-MENU, -SETUP, RETURN]

• Per entrare nei menu ed effettuare diverse impostazioni.
• Per tornare ai menu precedenti.

[TUNE, -, +]

Per sintonizzare la radio e selezionare un menu o opzioni di impostazione.

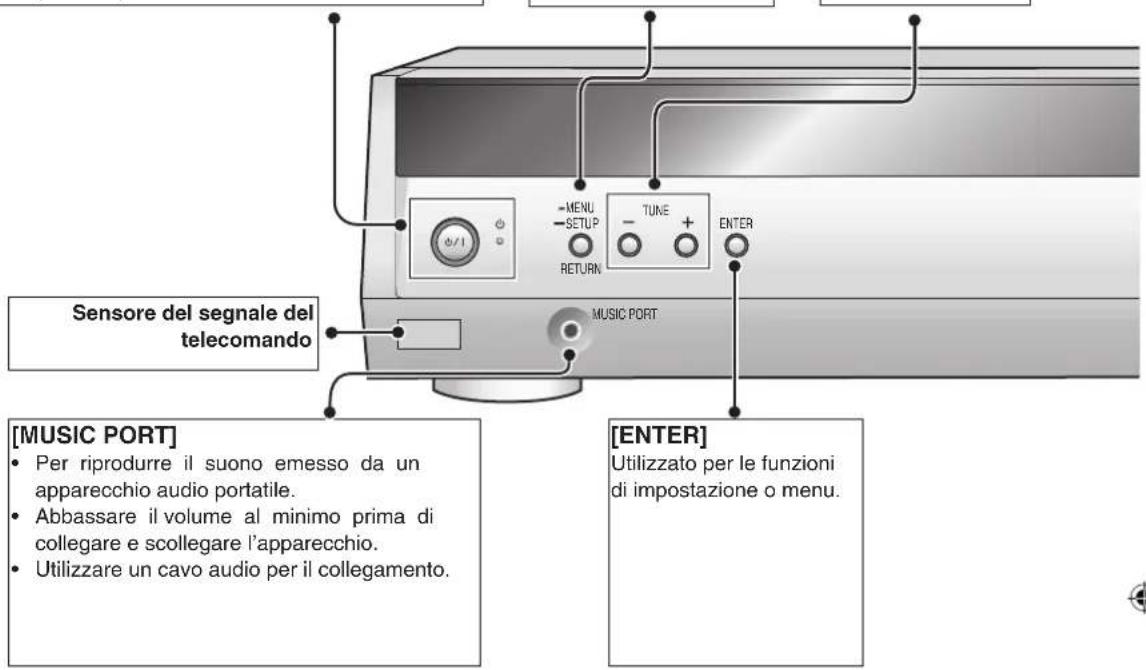

Sensore del segnale del telecomando [MUSIC PORT] • Per riprodurre il suono emesso da un apparecchio audio portatile. • Abbassare il volume al minimo prima di collegare e scollegare l'apparecchio. • Utilizzare un cavo audio per il collegamento. [ENTER] Utilizzato per le funzioni di impostazione o menu.

Display

[TUNED, ST, MONO]

Indicatori radio

TUNED: è sintonizzata una stazione

ST: è sintonizzata una trasmissione stereo FM

MONO: è stata selezionata la modalità monofonica per migliorare la ricezione

[RDS, PS, PTY]

Mostra la modalità indicazione RDS corrente.

RQTV0248

12

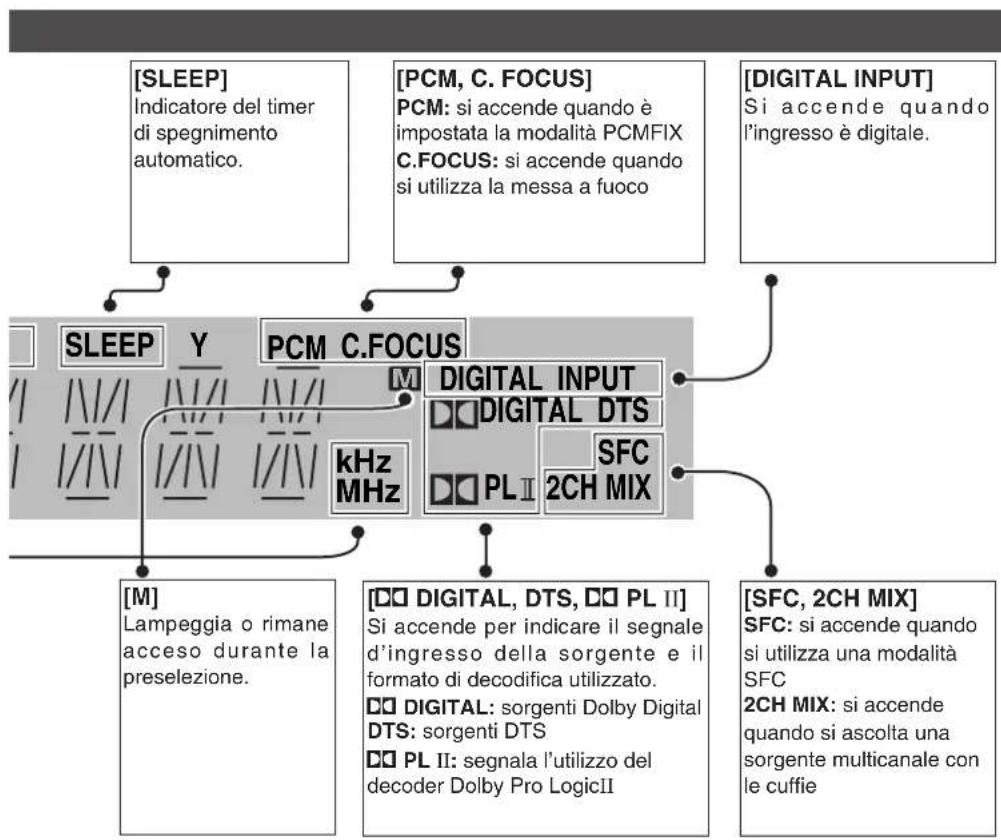

Display generale

Visualizza la modalità d'ingresso, la frequenza radio e altre informazioni generali.

TUNED ST MONO

[kHz, MHz]

Ind ic ato ri del le uni tà di frequenza

kHz: frequenza di

[INPUT SELECTOR, <, >] Per selezionare l'ingresso. [VOLUME] Controllo del volume. [INPUT SELECTOR] VOLUME [Ω] Presa per cuffia Tipo di spina: 3,5 mm stereo • Collegando le cuffie il suono non viene emesso dai diffusori. • Per evitare di danneggiare l'udito, non utilizzare le cuffie per lunghi periodi di tempo. ITALIANO Guida ai comandi

RQTV0248

Guida ai comandi

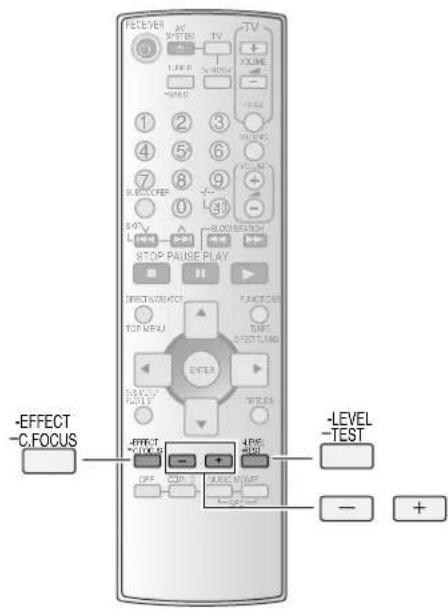

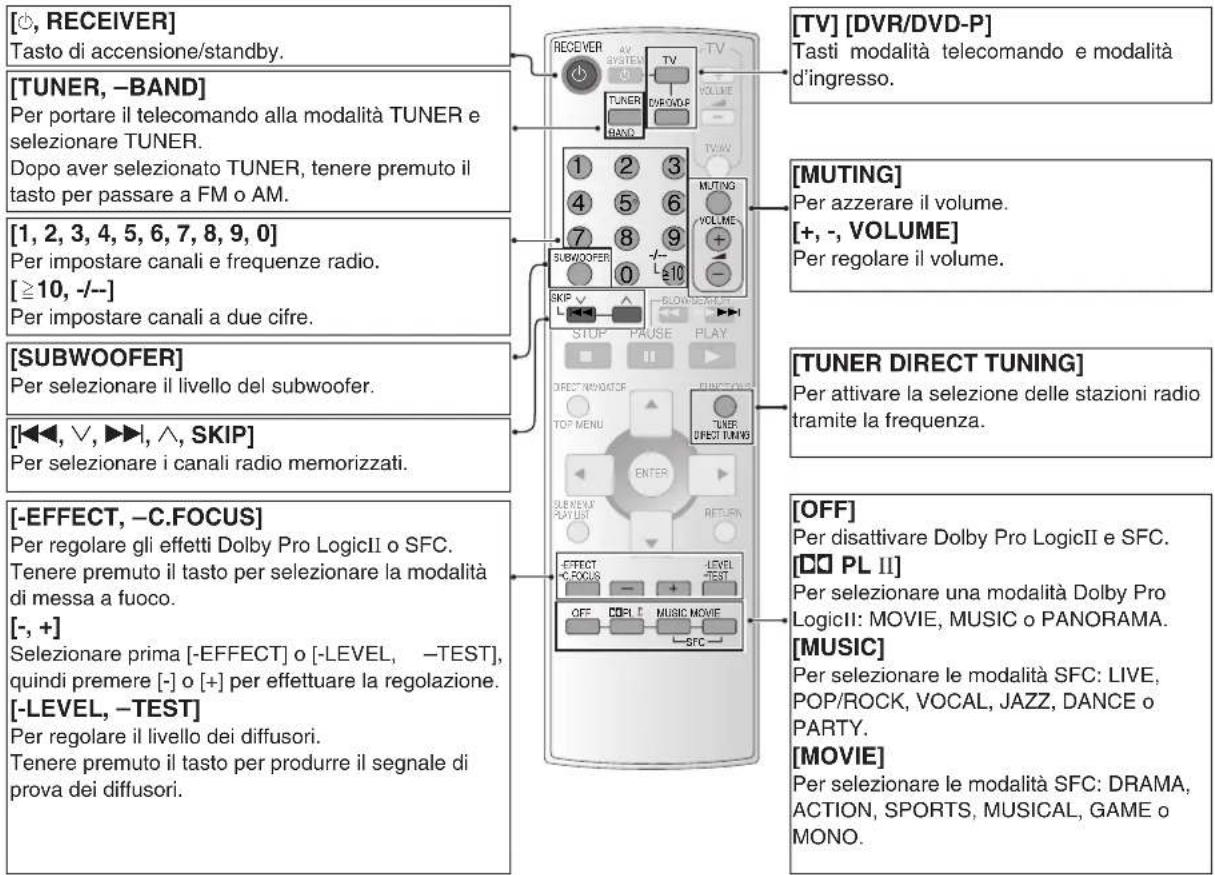

Telecomando

Questa pagina descrive i tasti di comando di questa unità.

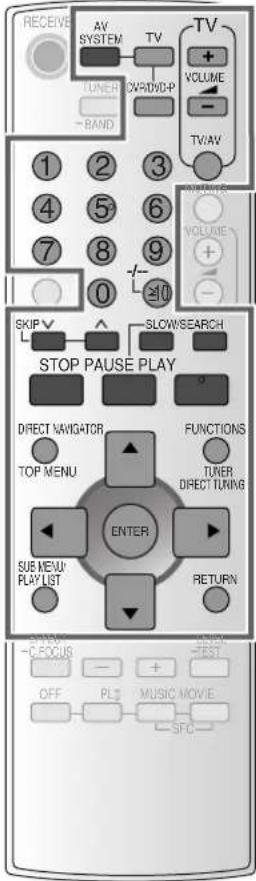

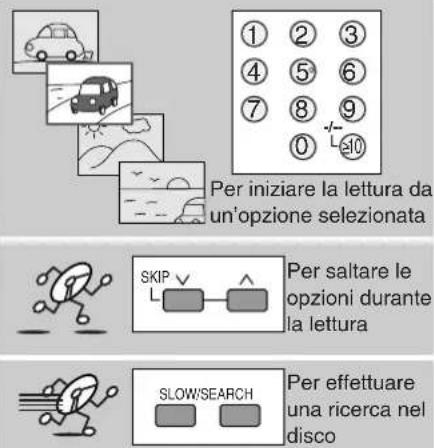

Vedere la guida a pagina 21 per informazioni sui tasti di comando delle altre unità.

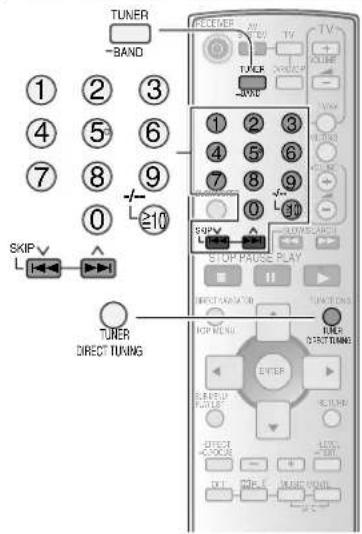

[○, RECEIVER] Tasto di accensione/standby. [TUNER, -BAND] Per portare il telecomando alla modalità TUNER e selezionare TUNER. Dopo aver selezionato TUNER, tenere premuto il tasto per passare a FM o AM. [1, 2, 3, 4, 5, 6, 7, 8, 9, 0] Per impostare canali e frequenze radio. [≥10, -/-] Per impostare canali a due cifre. [SUBWOOFER] Per selezionare il livello del subwoofer. [◀◀, √, ▶▶, ^, SKIP] Per selezionare i canali radio memorizzati. [-EFFECT, -C.FOCUS] Per regolare gli effetti Dolby Pro LogicII o SFC. Tenere premuto il tasto per selezionare la modalità di messa a fuoco. [-, +] Selezionare prima [-EFFECT] o [-LEVEL, -TEST], quindi premere [-] o [+] per effettuare la regolazione. [-LEVEL, -TEST] Per regolare il livello dei diffusori. Tenere premuto il tasto per produrre il segnale di prova dei diffusori. [TV] [DVR/DVD-P] Tasti modalità telecomando e modalità d'ingresso. [MUTING] Per azzerare il volume. [+, -, VOLUME] Per regolare il volume. [TUNER DIRECT TUNING] Per attivare la selezione delle stazioni radio tramite la frequenza. [OFF] Per disattivare Dolby Pro LogicII e SFC. [□□ PL II] Per selezionare una modalità Dolby Pro LogicII: MOVIE, MUSIC o PANORAMA. [MUSIC] Per selezionare le modalità SFC: LIVE, POP/ROCK, VOCAL, JAZZ, DANCE o PARTY. [MOVIE] Per selezionare le modalità SFC: DRAMA, ACTION, SPORTS, MUSICAL, GAME o MONO.

Registrazione

INPUT SELECTOR + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

È possibile effettuare una registrazione da una unità collegata a DVR/DVD-P OUT.
È possibile registrare qualsiasi sorgente analogica fatta eccezione per DVR/DVD-P IN.

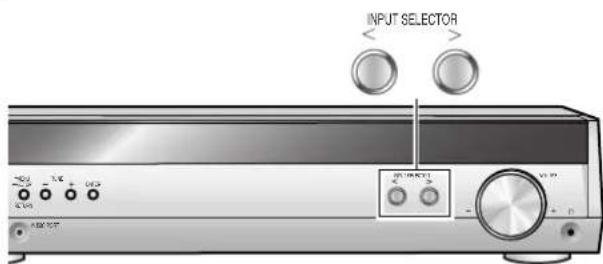

1. Premere [INPUT SELECTOR < o >] per selezionare la sorgente da registrare.

2. Cominciare la registrazione.

Osservare le istruzioni per l'uso dell'unità di registrazione utilizzata.

1. Mettere in funzione la sorgente da registrare.

Nota

Questa unità non può registrare sorgenti digitali. Collegare i terminali analogici e selezionare l'ingresso "ANALOG" (→ pagina 20).

Funzione RESET

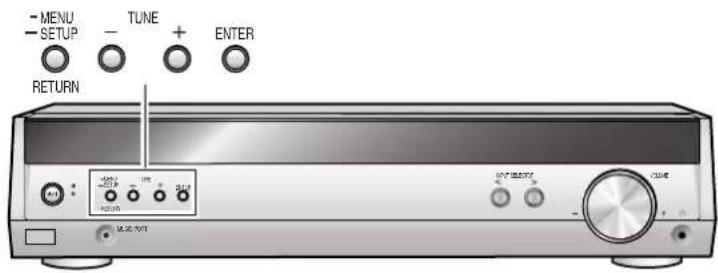

- MENU - SETUP - TUNE + ENTER RETURN

Le impostazioni di funzionamento dell'unità vengono inizializzate in base a quelle impostate in fabbrica al momento della spedizione.

Le stazioni radio predefinite, però, non si cancellano.

1. Tenere premuto il tasto [-SETUP] per entrare nel menu di configurazione.
2. Premere [TUNE - o +] per selezionare "RESET" → [ENTER].
3. Premere [TUNE +] per selezionare "RESET YES" → [ENTER].

Per annullare, selezionare "RESET NO".

Funzione MENU

Di seguito è riportato uno schema delle funzioni disponibili nel MENU.

1 Premere una volta [-MENU].

MENU SETUP - TUNE + ENTER RETURN Display

ITALANO

2 Menu principale Sottome 3 1 Sottomenu 2		4 Uscita		5
TUNE TUNE TUNE +		+		-MENU-SETUP RETURN ENTERENTE
TUNER FM MODERadio ➔ pagina 16		(solo TUNER FM)	AUTOMONO	Premere più volte finché viene visualizzato “EXIT”.EXIT	Premere [ENTER] per uscire completamente dalla modalità menu.
	MEMORY		MEMO CH 1MEMO CH 30
	AUTO MEMO		CANCELSTART
	TUNE MODE		MANUALPRESET
	RDS DISP(solo TUNER FM)		FREQUENCYPS DISPPTY DISP
	AM STEP AM STEP(solo TUNER AM)		9AM STEP 40
	BEAT PROOFMODE(solo TUNER AM)		1MODE 2
BASS 0Regolazione dei bassi ➔ pagina 18	BASS - 10BASS + 10
TREBLE 0Regolazione degli alti ➔ pagina 18	TREBLE - 10TREBLE + 10			Premere più volte finché viene visualizzato “EXIT”.EXIT	Premere [ENTER] per uscire completamente dalla modalità menu.
BALANCEÈ possibile regolare il bilanciamento dei diffusori anteriori ➔ pagina 18	L ? R
DIMMER OFF DIMMER OFFOscurare il display per una visione migliore in una stanza buia ➔ pagina 19	DIMMER 1DIMMER 2DIMMER 3
SLEEP OFFIl timer SLEEP spegne l’unità dopo un tempo predefinito ➔ pagina 19	SLEEP OFFSLEEP 30SLEEP 60SLEEP 90SLEEP 120

Funzione MENU

ROTV0248

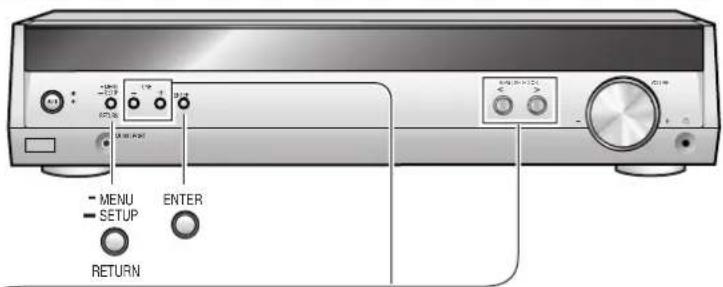

Radio

Radio

TUNER -BAND 1 2 3 4 5 6 7 8 9 0 -10 SKIP L TUNER DIRECT TUNING CEEMER TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + - TV + -

MENU SETUP RETURN ENTER

1 INPUT SELECTOR Premere [INPUT SELECTOR < o > per selezionare "TUNER FM" o "TUNER AM".

2 TUNE Selezionare la frequenza. La sintonizzazione automatica si avvia tenendo premuto il tasto.

Sintonizzazione diretta

Impostare la frequenza della stazione.

Telecomando

1. Premere [TUNER, -BAND] per selezionare "TUNER".
2. Tenere premuto [TUNER, -BAND] per selezionare "TUNER FM" o "TUNER AM".
3. Premere [TUNER DIRECT TUNING].
4. Premere i tasti numerici per impostare la frequenza.

Per esempio: per selezionare 107,90 MHz, premere [1] → [0] → [7] → [9] → [0]

• Se non si preme un tasto mentre il cursore lampeggia, il display torna alla frequenza ricevuta.
• Se la frequenza non è stata impostata correttamente, viene visualizzato "ERROR".

Memorizzazione automatica

Le stazioni FM che l'unità può ricevere vengono memorizzate nei canali da 1 a 30. Le stazioni AM che l'unità può ricevere vengono memorizzate nei canali da 21 a 30 (Le stazioni FM vengono sostituite se ne vengono selezionate altre in questi canali).

Procedura: sintonizzare a FM 87,50 MHz o AM 522 kHz.

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "AUTO MEMO".

2. Premere [TUNE - o +] per selezionare "START" → [ENTER].

Selezionare "CANCEL" per annullare.

Il sintonizzatore memorizza tutte le stazioni che può ricevere nei canali in ordine ascendente.

Durante la memorizzazione automatica, l'indicatore di memoria (M) lampeggia e la frequenza scorre. L'indicatore di memoria e i numeri dei canali vengono visualizzati per un secondo quando la stazione viene memorizzata.

Al termine della memorizzazione viene visualizzata l'ultima stazione memorizzata.

Memorizzazione manuale

Memorizzare le stazioni una alla volta. Procedura: sintonizzare la stazione che si desidera memorizzare.

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "MEMORY".
2. Premere [TUNE - o +] per selezionare il canale → [ENTER].
   ("STORED" si accende.)

Riferimento

Le stazioni FM possono essere memorizzate anche nella modalità MONO.

Selezione dei canali

Telecomando

1. Premere [TUNER, -BAND] per selezionare "TUNER".
2. Premere [SKIP ∨ o ∧].
   0
   Premere i tasti numerici.
   Per i canali da 1 a 9, premere il numero corrispondente.
   Per i canali di due cifre, premere [ ≥10, -/--], quindi le due cifre.
   Esempio: per selezionare il canale 21: [ ≥10, -/--] → [2] → [1]

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "TUNE MODE".

2. Premere [TUNE - o +] per selezionare "PRESET" → [ENTER].
   Selezionare "MANUAL" per annullare.

3. Una volta usciti dal menu:

Premere [TUNE - o +].

Modifica dell'intervallo di frequenza AM

Se non è possibile sintonizzare la frequenza AM corretta, modificare l'intervallo di frequenza secondo la propria area.

Unità principale

1. Premere [MENU] per selezionare "TUNER" → "AM STEP".
2. Premere [TUNE - o +] per selezionare "AM STEP 9 kHz" o "AM STEP 10 kHz" → [ENTER].

- MENU - SETUP - TUNE + RETURN ENTER + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Trasmissioni RDS

Questa unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

"RDS" si accende alla ricezione dei segnali RDS.

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "RDS DISP".
2. Premere [TUNE - o +] per selezionare "FREQUENCY", "PS DISP" o "PTY DISP"
   → [ENTER].

FREQUENCY: indicazione di frequenza

PS DISP: servizio programma, nome stazione (impostazione della fabbrica)

PTY DISP: tipo di programma

Nota

Questa unità non è dotata del sistema di trasmissione d'emergenza (EBS) per sintonizzare automaticamente le trasmissioni d'emergenza.

Indicazioni PTY

NEWS Notiziari
AFFAIRS Attualità
INFO Informazioni
SPORT Sport
EDUCATE Istruzione
DRAMA Radiodrammi
CULTURE Cultura
SCIENCE Scienze
VARIED Vari programmi
POP M Musica pop
ROCK M Musica rock
M-O-R- M Musica leggera
LIGHT M	Musica classica leggera
CLASSICS	Musica classica
OTHER M	Altri tipi di musica
WEATHER	Bollettini meteorologici
FINANCE	Finanza
CHILDREN	Bambini
SOCIAL A	Problemi sociali
RELIGION Religioni
PHONE IN	Telefono amico
TRAVEL	Viaggi
LEISURE	Tempo libero
JAZZ Musica jazz
COUNTRY	Musica country
NATIONAL	Musica popolare
OLDIES	Vecchi successi
FOLK M Musica folk
DOCUMENT	Documentari
TEST	Trasmissione di prova
ALARM Annunci di emergenza

Riduzione del rumore in eccesso

Ricezione stereo FM

Si può migliorare la ricezione FM selezionando la ricezione monofonica.

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "FM MODE".
2. Premere [TUNE - o +] per selezionare "MONO" → [ENTER].

Selezionare "AUTO" per annullare.

Ricezione AM

In caso di eccessiva interferenza provocata dal rumore con una trasmissione AM, selezionare questa modalità.

Unità principale

1. Premere [-MENU] per selezionare "TUNER" → "BEAT PROOF".
2. Premere [TUNE - o +] per selezionare "MODE 1" o "MODE 2" → [ENTER].

Campo sonoro

Campo sonoro

- MENU - SETUP - TUNE + ENTER RETURN SUBWOOFER - EFFECT -C.FOCUS

Regolazione dei toni

È possibile regolare il livello dei bassi e degli alti.

Unità principale

1. Utilizzare i menu per selezionare "BASS" o "TREBLE".

→ Funzione MENU a pagina 15.

1. Premere [-] o [+] per regolare i toni.

I segnali d'ingresso devono essere analogici o PCM, Dolby Pro LogicII e SFC devono essere disattivati (→ pagina 11).

Bilanciamento

È possibile regolare il bilanciamento dei diffusori anteriori.

Unità principale

1. Utilizzare i menu per selezionare "BALANCE". → Funzione MENU a pagina 15.

2. Premere [-] o [+] per regolare il bilanciamento.

Livello del subwoofer

Telecomando

Premere [SUBWOOFER].

Regolazione del livello in 5 passi: SUBW MIN, SUBW 5, SUBW 10, SUBW 15 e SUBW MAX. Selezionare "SUBW - - -" per escludere l'uscita.

Nota

Il suono può essere distorto se si alza il volume mentre il livello del subwoofer è alto. In tal caso, ridurre il livello del subwoofer.

Controllo di dimensione "DIMEN"

È possibile regolare l'effetto delle modalità Dolby Pro LogicII MUSIC e PANORAMA (→ pagina 11).

Si possono compensare le differenze del livello d'uscita dei diffusori anteriori e surround.

È possibile selezionare un livello compreso tra -3 e +3: aumentare il livello per spostare il suono ai diffusori anteriori, ridurlo per spostarlo ai diffusori surround.

L'impostazione di fabbrica è 0.

Telecomando

1. Premere [-EFFECT, -C.FOCUS] per selezionare "DIMEN".
2. Premere [-] o [+] per regolare l'effetto.

Controllo di ampiezza centrale "C-WDTH"

È possibile regolare l'effetto delle modalità Dolby Pro LogicII MUSIC e PANORAMA (→ pagina 11).

Questa regolazione aiuta a realizzare un'immagine sonora più naturale durante l'ascolto della musica. Spostare il suono ai diffusori anteriori per migliorare l'immagine anteriore complessiva, oppure aggiungere il suono al diffusore centrale per fissare l'immagine centrale.

Si può scegliere un livello compreso tra 0 (diffusore centrale dominante) e 7 (suono centrale diffuso).

L'impostazione di fabbrica è 3.

Telecomando

1. Premere [-EFFECT, -C.FOCUS] per selezionare "C-WDTH".
2. Premere [-] o [+] per regolare l'effetto.

FELEVER AT STVEN TV TV + VOLUME - LINE R ON/OFF - MAX - 1 2 3 4 5 6 7 8 9 R.ROVER 0 1 2 3 8:4V STOP PAUSE PLAY DIRECTOR/ACCESS TOD MENU FACTOR/COME TAFF OFFSET/LAND ENTER SELECTOR SELECTOR -LEVEL -TEST -EFFECT -C.FOCUS -EFFECT -V.LOWS - + OFF COLD A.M.R.WAVE - + - +

Messa a fuoco

Utilizzare questa funzione in caso di dischi con dialoghi memorizzati sul canale centrale. In questo modo il suono del diffusore centrale sembra provenire dall'interno del televisore.

Telecomando

Tenere premuto [-EFFECT, -C.FOCUS].

"C.FOCUS" si accende.

Le impostazioni predefinite sono disattivate.

Non è possibile utilizzare questa funzione quando la modalità del suono è STEREO.

Regolazione degli effetti SFC

La regolazione del campo sonoro si effettua regolando il livello dei diffusori e il tempo di ritardo dei diffusori surround. Queste regolazioni sono attuabili per ciascuna modalità SFC. (→ pagina 11)

Regolazione del livello dei diffusori

Telecomando

1. Premere [-LEVEL, -TEST] per selezionare il canale dei diffusori.

A ogni pressione del tasto:

C → SR → SL → SUBW

1. Premere [-] o [+] per regolare il livello.

C, SR, e SL: da -10 dB a +10 dB

SUBW: --- (spento) ↔ MIN ↔ 1 - 19 ↔ MAX

Regolazione del tempo di ritardo

Telecomando

1. Premere [-EFFECT, -C.FOCUS].

2. Premere [-] o [+] per regolare il tempo di ritardo.

L'impostazione di fabbrica è 50 mSEC. (Da10 mSEC a 100 mSEC)

Altre funzioni

Timer di spegnimento automatico

Il timer SLEEP spegne l'unità dopo un tempo predefinito. Non può controllare altri componenti.

Unità principale

1. Utilizzare i menu per selezionare "SLEEP". → Funzione MENU a pagina 15.
2. Premere [-] o [+] per selezionare l'ora (in minuti).

II display cambia come segue:

SLEEP OFF ↔ SLEEP 30 ↔ SLEEP 60 ↔ SLEEP 90 ↔ SLEEP 120

Controllo dell'impostazione

1. Premere [-MENU] per entrare nel menu principale.
2. Premere [TUNE - o +] per selezionare "SLEEP".
   Viene visualizzato il tempo restante.

Modifica dell'impostazione

Ripetere la procedura dall'inizio.

Oscuratore

Oscure il display per una visione migliore in una stanza buia.

Unità principale

1. Utilizzare i menu per selezionare "DIMMER". → Funzione MENU a pagina 15.
2. Premere [-] or [+] per selezionare il livello (1, 2 o 3) oppure OFF.

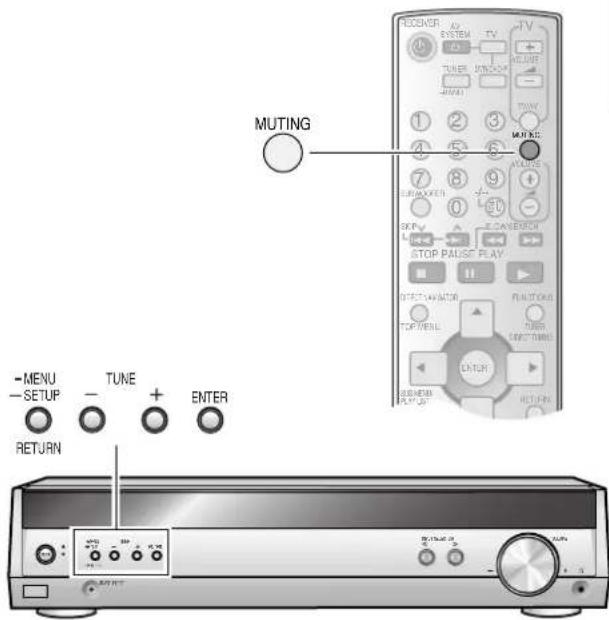

Silenziamento

Telecomando

Premere [MUTING].

Disattivazione

Premere di nuovo [MUTING].

Il silenziamento del suono si disattiva anche quando l'unità è in standby.

- MENU - SETUP - TUNE + ENTER RETURN + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Descrizioni delle impostazioni

A INPUT MODE (modalità d'ingresso)

Questa unità rileva automaticamente se l'ingresso è digitale o analogico, ma è possibile selezionare la modalità d'ingresso.

AUTO: L'unità rileva automaticamente se l'ingresso è digitale o analogico.

ANALOG: L'unità imposta l'ingresso analogico.

DIG: L'unità imposta l'ingresso digitale.

PCMFIX 1: Seleziona l'ingresso PCM.

B DRCOMP (compressione gamma dinamica)

Cambiare questa impostazione per l'ascolto di supporti registrati in Dolby Digital a basso volume (come di sera) mantenendo la chiarezza del suono. Riduce il livello di picco nelle scene rumorose senza danneggiare il campo sonoro.

OFF:

Il supporto viene letto con la gamma dinamica originale (impostazione di fabbrica).

STANDARD:

Livello consigliato dal produttore del supporto per la visione domestica.

MAX:

Compressione massima consentita (consigliata per la visione di sera).

© ATTENUATOR (attenuatore A/D)

Attivare l'attenuatore A/D se "OVERFLOW" si accende più volte utilizzando l'ingresso analogico a 2 canali.

D DTS-PCM

In caso di lettura di un CD DTS contenente DTS e PCM, ma letto in modo scorretto, selezionare "YES".

Se in questo modo si produce rumore, tornare all'impostazione "NO". (Questa impostazione è efficace per ogni sorgente digitale.)

Modifica dell'impostazione

1. Tenere premuto il tasto [-SETUP] per entrare nel menu di configurazione.
2. Premere [TUNE - o +] per selezionare l'opzione da modificare → [ENTER].
3. Modifica delle impostazioni.

ANPUT MODE

1. Premere [TUNE - o +] per selezionare "TV" o "DVR" → [ENTER].
2. Premere [TUNE - o +] per modificare l'impostazione. Il display cambia come segue:

AUTO ↔ ANALOG ↔ DIG ↔ PCMFIX

BRCOMP

Premere [TUNE - o +] per selezionare "OFF", "STANDARD" o "MAX".

CATTENUATOR

Premere [TUNE - o +] per selezionare "OFF" o "ON".

DTS-PCM

Premere [TUNE - o +] per selezionare "NO" o "YES".

4. Premere più volte [RETURN] finché viene visualizzato "EXIT" → [ENTER].

In casi rari, l'unità potrebbe non riconoscere i segnali PCM e pertanto le parti iniziali delle tracce potrebbero venire tagliate. In tal caso, selezionare "PCMFIX".

- Con il DTS, i segnali potrebbero non essere riconosciuti affatto. In tal caso, attivare la modalità DTS FIX.

Per attivare la modalità DTS FIX:

Tenere premuti i tasti [-MENU] e [ENTER] contemporaneamente.

"DTS" si accende.

Per disattivare la modalità DTS FIX:

Tenere premuti i tasti [-MENU] e [ENTER] contemporaneamente.

La modalità si disattiva quando la modalità d'ingresso è impostata su AUTO o quando l'unità è spenta.

Nota

Quando la modalità FIX è attiva, l'unità non può elaborare altri segnali. Ciò potrebbe rendere rumorosa l'uscita. In tal caso, selezionare una modalità d'ingresso diversa da PCMFIX o disattivare la modalità DTS FIX.

Guida per l'uso con il telecomando

Questo telecomando può far funzionare registratori DVD, lettori DVD e televisori Panasonic.

Tenere presente che questo telecomando non può far funzionare alcuni apparecchi e che potrebbe non essere in grado di eseguire alcune operazioni.

Prima dell'utilizzo di un lettore o registratore DVD Panasonic

Registratore DVD

Modificare il codice del telecomando perché corrisponda a quello del telecomando del registratore DVD.

1. Controllare il codice del telecomando del registratore DVD.

2. Tenere premuti per circa un secondo il tasto [ENTER] e i tasti numerici ([1], [2] o [3]) (ossia i tasti corrispondenti al codice del telecomando del registratore DVD).

L'impostazione predefinita è [1].

Lettore DVD

Modificare il codice del telecomando in modo da far funzionare il lettore DVD.

Tenere premuti per circa un secondo i tasti [ENTER] e [4].

RECEIVE AV SYSTEM TV TUNER CW/RWD-P -TV + VOLUME - -BAND 1 2 3 4 5 6 7 8 9 0 -10 SKIP L SLOW/SEARCH STOP PAUSE PLAY DIRECT NAVIGATOR TOP MENU FUNCTIONS TURER DIRECT TUNING ENTER SUB MENU PLAY LIST RETURN ENTER -C-FOCUS OFF PL MUSIC MOVIE - TEST - SPC

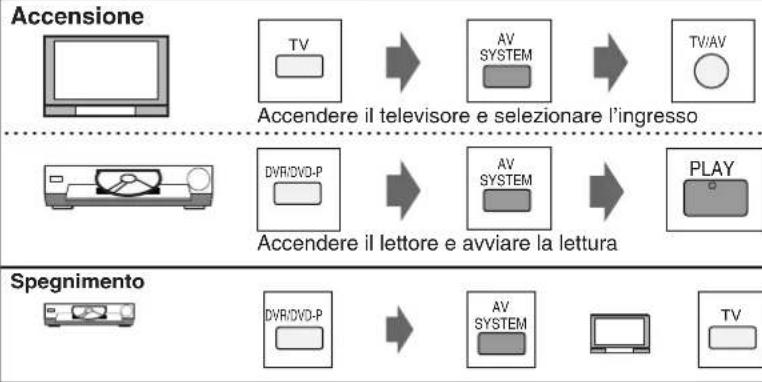

Visione di DVD/televisore

Funzionamento di registratore DVD/lettore DVD


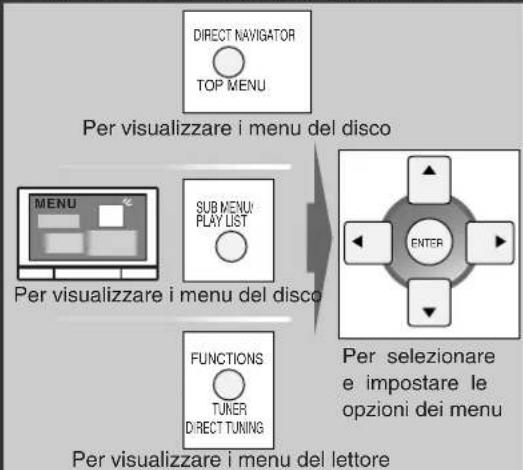

    A["DIRECT NAVIGATOR<br>TOP MENU"] --> B["Per visualizzare i menu del disco"]
    C["MENU"] --> D["Sub MENU<br>PLAY LIST"]
    E["FUNCTIONS<br>TURER<br>DIRECT TUNING"] --> F["Per selezionare<br>e impostare le opzioni dei menu"]
    G["ENTER"] --> B
    G --> D
    G --> F

Per iniziare la lettura da un'opzione selezionata SKIP √ L Per saltare le opzioni durante la lettura SLOWSEARCH Per effettuare una ricerca nel disco

Per cancellare i menu o tornare ai menu precedenti

PAUSE Per mettere in pausa la lettura

Funzionamento del televisore

Per selezionare direttamente i canali

Per regolare il volume

Guida alla risoluzione dei problemi

Prima di rivolgersi a un tecnico per la riparazione, effettuare i controlli indicati di seguito.

Se non è possibile risolvere il problema come descritto sotto, oppure se si è verificato un problema non contemplato, rivolgersi al rivenditore.

Problemi comuni Pagine

L’unità non si accende.		Assicurarsi che il cavo di alimentazione CA sia collegato correttamente.	7
		Alzare il volume.	11
L’unità non emette alcun suono.		Controllare i collegamenti dei diffusori e degli altri apparecchi.	5-7
		Selezionare la sorgente corretta.	11
		Modificare l’impostazione DIG INPUT in base al tipo di collegamento realizzato.	8-9
		Controllare se i segnali digitali possono essere decodificati da questa unità.	6
		Disattivare PCMFIX o DTS FIX.	20
		Una scarica elettrostatica (ESD) può interrompere il suono. Spegnere e accendere di nuovo l’unità.	-
La luminosità del display è attenuata.		Controllare il livello dell’oscuratore.	19
		Una scarica elettrostatica (ESD) può causare l’attenuazione della luminosità del display. Spegnere e accendere di nuovo l’unità.	-
Sul display viene visualizzato “OVERLOAD”, “F70” o “F76”.		Spegnere l’unità, scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.	-
Sul display viene visualizzato “FAN LOCK”.		Togliere l’oggetto che ostruisce la ventola di raffreddamento.	7

Suono Pagine

I diffusori centrale, surround o subwoofer non producono alcun suono.	La sorgente potrebbe essere stereofonica. Utilizzare Dolby Pro LogicII o SFC.	11
Un ticchettio interrompe il suono.	I fili dei diffusori sono in contatto tra loro. Controllare tutti i collegamenti dei diffusori.	5
Non utilizzare Dolby Pro LogicII o SFC.	Non utilizzare Dolby Pro LogicII o SFC quando l'ingresso è PMC con frequenze di campionamento pari a 96 o 88,2 kHz.	11

Radio Pagine

Non è possibile sintonizzare le stazioni radio o vi sono molti rumori e interferenze.	Collegare un’antenna adatta. (Potrebbe essere necessaria un’antenna da esterno o una con più elementi.)Regolare la posizione dell’antenna FM o AM.Ridurre gli alti.Spegnere televisore, video registratore e lettori DVD vicini.Separare l’antenna dagli altri cavi e apparecchi.Modificare la modalità del suono o disattivare le modalità.Modificare la modalità BEAT PROOF.Modificare l’intervallo di frequenza.	7715, 18--1115, 1715, 16
Vi sono molti rumori durante l’ascolto di frequenze AM.
Non è possibile sintonizzare la frequenza AM corretta.

Manutenzione

Se la superficie è sporca

Per pulire l'unità, utilizzare un panno morbido e asciutto.

• Non utilizzare mai alcol, diluenti per vernici o benzina per pulire l'unità.
• Prima di utilizzare un panno trattato chimicamente, leggerne attentamente le istruzioni.

ITALIANO

RQTV0248

23

Cher client
