MANUALE UTENTE Afrodite Canalizzabile Cola

Leggere attendamente le istruzioni prima dell'installazione, utilizzo e manutenzione.

Il manuale è parte integrante dell'apparecchio.

Certificato di Garanzia

La presente Garanzia convenzionale è valida per gli apparetti funzionanti a pellet destinati alla commercializzazione, venduti ed installati sul solo territorio italiano.

La Diretta Europea 1999/44/CE ha per oggett taluni aspetti della vendita e delle garanzie dei beni di consumo e regolamento il rapportto tra Venditore finale e Consumatore. La Direttiva in oggett preveede che in caso di difetto di conformità del prodotto, il Consumatore ha diritto a rivalerisi nei confronti del Venditore finale per ottenne il ripristino nella spese dei difetti manifestatisi entro il termine di 24 mesi alla data di consegna. L'azienda Produttrice, COLA Srl con sede in Viale del Laboro 7/9. Arcole (VR), pur non esendo Venditore finale nei confronti del Consumatore, intende comunique supportare le responsabilità del Venditore finale con una propria Garanzia Convenzionale, formita tramite la propria rete di assistenza tecnica autorizzata alle condizioni riportate di seguito.

OggettodellaGaranzia,validitaedurata

L'oggetto della presente Garanzia convenzionale consiste nel ripistino della conformità del bene essere spese per il consumatore, alle condizioni qui di seguito specificare. L'azienda produttrice garantisce da tutti i difetti di fabbricazione e di funzionamento gli apparetti venduti, per un periodo di 24 mesi alla data di segna, documentata atraverso regolare documento di acquisto, perché avvenuta entro 3 anni alla data di fabbricazione del prodotto.

L'apparecchio deve essere installato conformmente alle regole dell'arte e alle Norme vigenti, segundo le indicazioni contene nei manuale in dotazione. L'installazione deve essere eseguita da personale qualificato e molto la responsabilità di chi lo incarica, l'installatore è responsable dell'installazione e del buon funzionamento dell'apparecchio installato. Entro 30 giorni alla messa in servizio, il Cliente deve richiedere ad un Centro Assistenza autorizzato il primo controllo e la relativa attivazione della Garanzia. Tale primo controllo dell'apparecchio deve essere eseguito prima di completing eventuale finiture murarie (contro cappe, investimenti, tinteggiature, ecc.); l'azienda Produttrice non assume alcuna responsabilità per eventuali danni e relativiosti di ripristino delle opere di finitura,anche se le stesse dovessero essere eseguite a seguito di sostituzioni di particolani difettosi. Trascorsi otre 30 giorni alla messa in servizio, la presente Garanzia convenzione non sare più attivabile.

Modalità per far valere la presente Garanzia

Eventuali difetti estetici su ceramiciche maioliche o su qualsiasi parte a vista in metallo vanno nilevati immediatamente, a pena di decidenza, al momento della segna; le segnalazioni effettuate successivement a tale momento sono esclude alla garanzia.

In cas di guasti o di malfunzionamenti riscontrati durante il normale funzionamento, il Cliente deve richiedere, entro il termine di decidenza di 30 giorni dal risconto dell'anomalia, l'intervento del Centro Assistenza di zona autorizzato.

I nominativi dei Centri Assistenza autorizzati sono reperibili attraverso il site internet o il numero Telefonico dell'azienda Produttrice .

I costi di intervento sono a carico dell'azienda Produttrice, fatte salve le esclusioni previste e riportate nella presente Garanzia.

Ginterventi in garanzia non modificano la data di decorrenza della garanzia e non prolongano la durata della stessa.

Esclusioni

Sono esclusi alla presente Garanzia i difetti di conformità causati da:

• trasporto, non effettuato a cura dell'azienda Produttrice;

inosservanza delle istruzioni e delle avertenze previste dall'azienda Produttrice e riportate sui manuali d'uso e manutenzione a corredo del prodotto;

errata installationo inosservanza delle prescrizioni d'installazione, previste dalle Nome vigenti in materia e dall'azienda Produttrice, come riportate sui manuali d'uso e manutenzione a corredo del prodotto;

inosservanza di norme e/o disposizioni previste da leggi e/o regolamenti vigenti, in particolare assenza o difetto di manutenzione periodica;

• inadequatezza o mancanza delle manutenzioni periodiche ordinarie e straordinarie, previste nel manuale d'uso e manutenzione a corredo del prodotto (manutenzioni di pulizia dell'apparecchio, del raccordo fumi e della canna fumaria);

• anomalita o anomalie di qualsi gener nll alimentazione degli impianti elettrici, idraulici e/o negli scarichi in canna fumaria;

impiego di combustibili non conformi alle tipologie e alle quantita presenti nel manuale d'uso e manutenzione;

impiego di parti di ricambio non originali COLA

corrosioni da condensa o aggressivita dell'acqua, causati da inadguati trattamenti dell'acqua di alimentazione o dall'erato utilizzo di trattamenti disincrostanti;

• deterioramento da agenti chimico fisici, gelo, correnti vaganti, fulmini, fenomeni atmossferici;

trascuratezza, cattivo utilizzo, manomissioni o interventi tecnici effettati sul prodotto da personale non autorizzato estraneo alla rete dei Centri Assistenza autorizzati;

• cause di forza maggiore indipendenti alla volontà e dal controllo dell'azienda Produttrice. Sono inolte escludi dall'oggetto della presente Garanzia:

• delle le parti soggette a normale usura d'uso: guamizioni, manopole, veto, parti in vermiculite-refrattano, parti estetiche in metallo o ceramicità, braciere, deviatori fiamma fumo, batterie, fusibili, ecc.

variazioni cromatiche, cavillature e lievi diversità dimensionali delle parti in maiolica/ceramica (non costituiscono motivo di contestazione in quanto rappresentano la naturality del prodotto stesso);

eventuali interventi di taratura o regolazioni sull'apparecchio in relazione alla qualita del pellet, alla tipologia dell'infallazione e/o ai parametri d'impostazione (oroLOGIO, cronotermostato, modalità di funzionamento, ecc.);

eventuali interventi di regolazione e controlo sull'impiano idraulico (sblccaggio pompa, regolazione press.vaso di espansione, sfiato aria, ecc.);

• aggiornamenti software sul controlledo elettronico non concordati con il Centro di Assistenza autorizzato;

• la termo camera o scaviatore di calore, interno all'apparecchio, nel caso in cui non sia inserto nel circuito esterno allo stesso un adeguato dispositivo anticonduensa che garantisce una temperatura di ritorno non inferiore ai 45 - 50^ (solo per modelli idro);

• delle le eventuali attività e/o operazioni per accederre al prodotto (smontaggio mobili o pareti, allevimento ponteggi o altri);

Responsibilità

Le condizioni di Garanzia convenzione sopraelencate sono le uniche offerte alla COLA Srl; nessuna terza parte è autorizzata a modificare i termini della presente Garanzia o a rilasciare alti termini della stessa, verbali o scritti.

E' esclusa qualiasi responsabilità dell'Azienda produttrice per anni diretti e/o indiretti, a qualsiasi titolo dovuti, in dipendenza o connessione col prodotto; è escluso qualiasi risarcimento o indennizzato per il periodo di guasto o di inutilizzato dell'apparecchio.

Diritti di legge

La presente Garanzia si aggiunge e non pregiudica i diritti del Consumatore previsti alla Direttiva 1999/44/CE e dal relative decreto di attuazione Dlg 6.09.2005 n°206. Qualiasi controversia relativa alla presente garanzia sare devoluta alla competenza esclusiva del Tribunale di Verona.

IT-GB-FR-DE-ES

INFORMAZIONI MARCATURA CE - INFORMATIONS RELATIVES AU MARQUAGE CE

INFORMATIONEN ZUR CE-KENNZEICHNUNG- INFORMACION SOBRE MARCADO CE 5

Richiami figurativ del manuale - References to figures in the manual

La Ditta COLA garantisce i propri prodotti seconde le norme attualmente in vigore, ad esclusione delle parti soggette a normale usura. Per le condizioni di garanzia rivolgersi all'importatore o al rappresentante autorizzato, il qualecouldo integrare il periodo della garanzia obbligatoria con un periodo supplementare a sua totale ed esclusiva responsabilita. La garanzia del prodotto decade per qualsiasi inconvenientile, rottura o incidente dovuto al mancato rispetto o applicazione delle indicazioni contenate nel presente manuale.

La marcatura CE certifica che i prodotti soddisfano i requisiti fondamentali delle direttive pertinenti in vigore.

La Dichiarazione di Prestazione e la Dichiarazione di Conformità CE sono disponibili sul除去 internet dell'azienda all'indirizzo www.colastufe.com oppure chiedendole al Rivenditore di zona.

GB 34-51

INFORMAZIONI MARCATURA CE

Direzione e coordinamento della Feroli S.p.A.

Richiami figurativi del manuale - References to figures in the manual Illustrations du manuel - Bilderverweis im Handbuch - Figuras de referencia

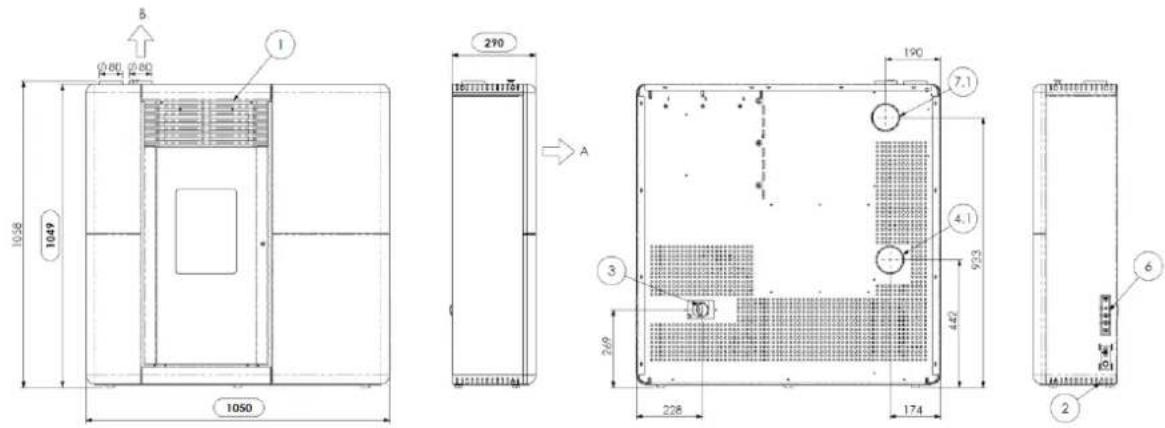

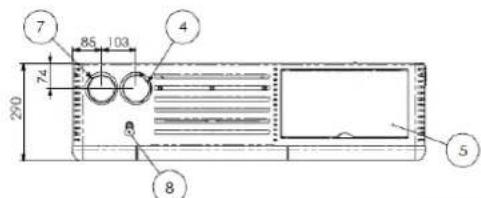

1-Layout

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
1	Griglie passaggio aria	Air grilles	Grilles de passage d'air	Luftgitter	Rejillas de paso de aire
2	Allacciamento cavo elettrico	Power cable connection	Connexion du cable électrique	Anschluss Netzkabel	Conexión del cable electrico
3	Aspirazione aria combustente Ø 50 mm	Flue pipe standard connection Ø 80 mm	Aspiration air de combustion, diamètre 50 mm	Verbrennungsluftans augung Ø 50 mm	Aspiración de aire combustente Ø 50 mm
4	Allacciamento standard tubo scarico fumi Ø 80mm	Flue pipe standard connection Ø 80 mm	Raccordement standard du tuyau d'évacuation des fumées Ø 80 mm	Standardanschluss Rauchrohr Ø 80 mm	Conexión estándar tuboitters de humos Ø 80 mm
4.1	Predispositione uscita posteriore scarico fumi	Arrangement for rear fume outlet	Prédisposition sortie des fumées postérieure	Vorbereitung für rückseitigen Abgasautritt	Preinstalación para salute posterior de humos
5	Sportello serbatoio pellet	Pellet hopper door	Couvercle de réservoir à granulés	Tür des Pelletsbehalters	Tapa del deposto de pellets
6	Console emergenza radiocomando	Emergency radio control console	Console d'urgence radiocommando	Die Not-Funksteuerkonsole	Consola de control de radio de emergencia
7	Attacco uscita superiore aria canalizzata Ø 80 mm	Ducted air upper outlet connection Ø 80 mm	Raccordement sortie supérieure air canalisé Ø 80 mm	Anschluss für oberen Austritt der kanalisierten Luft Ø 80 mm	Conexión salida superior aire canalizzato Ø 80 mm
7.1	Predispositione uscita canalizzazione posteriore Ø 80mm posizione alta	Arrangement for 80 mm rear ducting outlet, high position	Prédisposition sortie canalisation arriere Ø 80 mm position haute	Vorbereitung für rückseitigen Kanalaustritt Ø 80 mm, obere Position	Preinstalación salida canalización posterior Ø 80 mm posición superior
8	Valvola commande direzione flusso aria calda	Hot air flow direction control valve	Registre de commande de direction du flux d'air chaud	Ventil zur Steuerung der Richtung des Heißluftstroms	Válvula de direccion del flujo de aire caliente

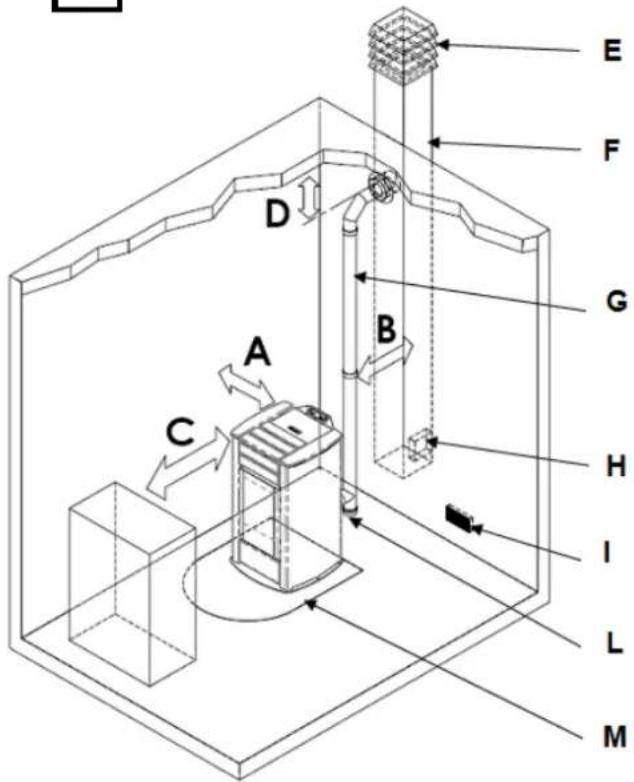

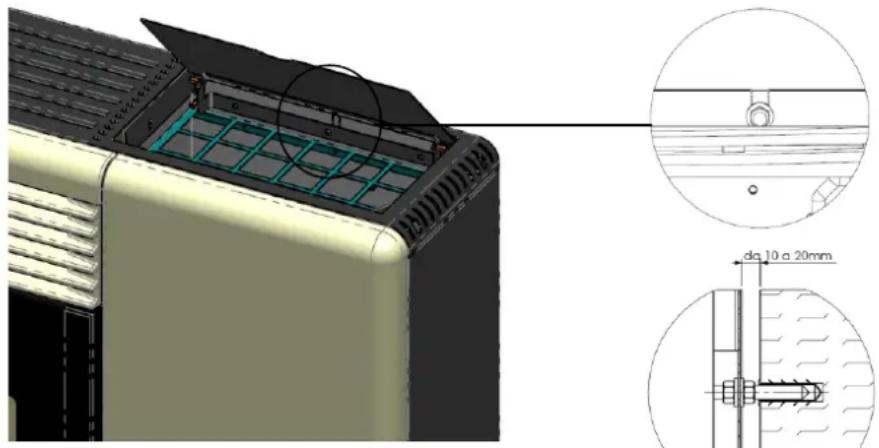

2 - Luogo d'installazione, posizionamento - Place of installation, positioning - Lieu d'installation, mise en place - Aufstellungsourt, Aufstellung - Lugar de instalacion, emplazamento

2.1

2.2

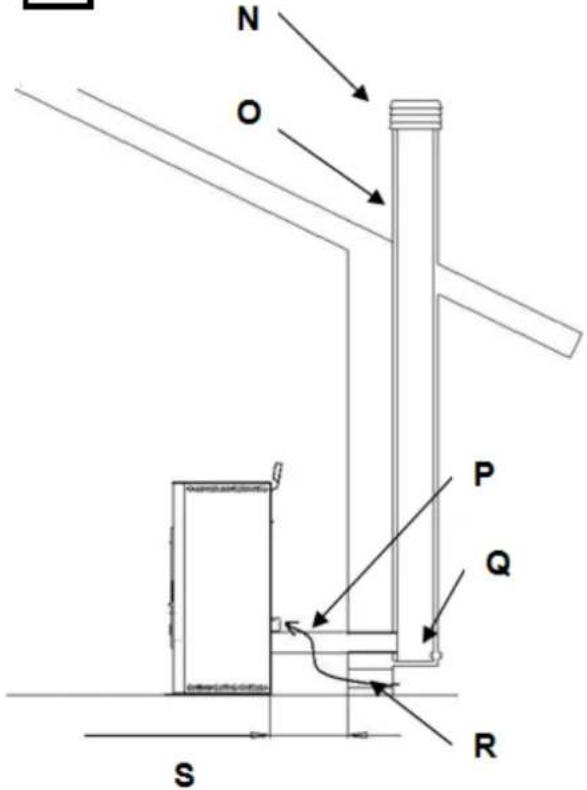

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPANOL Leyenda
A	= 200 mm
B	= 200 mm
C	= 1500 mm
D	= 200 mm
E-N	Comignolo antivento	Antiwind grille	Souche de cheminée anti-vent	Windschutz- Schornsteinkopf	Sombrerete antiviento
F-O	Canna fumaria	Flue	Conduit de fumée	Schornsteinrohr	Chimenea
G-P	Raccordo fumi	Flue connection	Conduit de raccordement	Rauchrohr	Tubo de humos
H	Sportello ispezione su canna fumaria	Inspection door on flue	Trappe de visite sur le conduit de fumée	Inspektionsluke am Schornsteinrohr	Registro de inspeccion de la chimenea
I-R	Presa d'aria min. 100 cm2	Air inlet min. 100 cm2	Prise d'air min. 100 cm2	Lufteinlass min. 100 cm2	Toma de aire min. 100 cm2
L	Raccordo a T con tattoo d'ispezione	T union with inspection cap	Raccord en T muni de bouchon de visite	T-Stück mit Inspektionsdeckel	Empalme en T con tapón de inspeccion
M	Base salva- pavimento	Floor protection base	Plaque de sol	Fußbodenschutz	Panel de protección del suejo
Q	Camera Ispezionabile	Inspectionable chamber	Chambre inspectionnable	Inspizierbare Kammer	Cámara inspeccionable
S	Distanza min 0.2m	Min. distance 0.2 m	Distnace minimale 0.2 m	Mindestabstand 0.2 m	Distancia min. 0,2 m

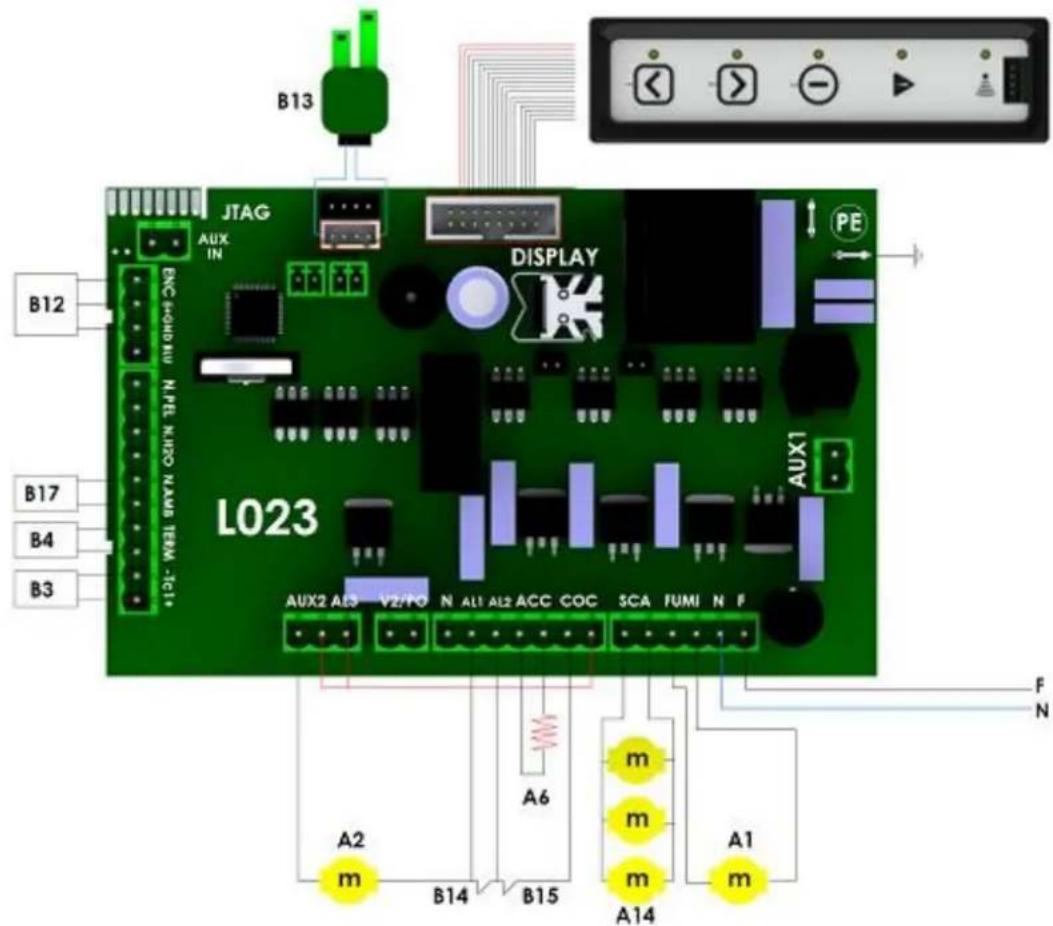

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
A1	Ventilatore fumi	Fume extraction fan	Ventilateur d'extraction des fuméés	Abgasventilator	Ventilador de humos
A2	Motore Coclea	Auger's motor	Motoeur vis sans fin	Forderschnecke motor	Motor sinfin
A6	Resistenza elettrica	Igniter	Bougie	Zundkerke	Bujia
A14	Ventilatori aria	Air fan	Ventilateur d'air	Tangentialventilator	Ventialdor aria
B3	Sonda fumi	Fume probe	Sonde fuméés	Abgasfulhler	Sonda de humos
B4	Termostato ambiente (opt.)	Room thermostat (opt.)	Thermostat ambiente (opt.)	Raumthermostat (opt.)	Termostato ambiente (opt.)
B12	Encoder fumi	Fume verifier encoder	Encoder vérificateur fuméés	Encoder abgasprufer	Codificador ventilador humos
B13	Debimetro	Air flow meter	Débimètre	Uftmassenmesser	Debimetro
B14	Pressostato	Pressure switch	Pressostat	Druckschalter	Commutador de presion
B15	Termostato sicurezza pellet	Thermostat safety pellet	Thermostat de sécURITY granules	Sicherheitsthermostat Pelletsraum	Termostato deseguidad pellet
B17	Sonda ambiente	Room probe	Sonde ambiente	Raumfuhler	Sonda de ambiente

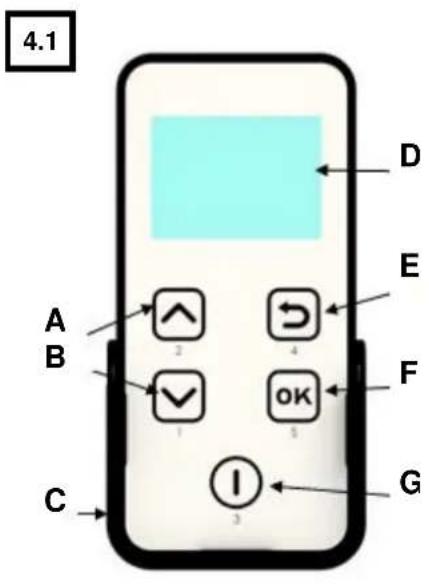

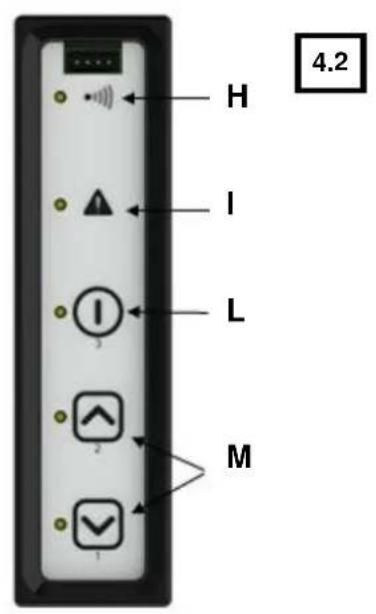

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
A-B	P1 e P2: Tasto di modifica e scorrimento sup. e inf.	P1 and P2 : Scroll and modification buttons	P1-P2 : Touches de défilament et modification.	P1-P2: Navigations- und Bearbeitungstasten.	P1-P2: Teclas de desplazamenti y ajustes
C	Supporto a parete del telecomando	Wall holder	Support mural de commande à distance	Wandhalterung Fernsteuerung	Pared del soporte de control remoto
D	Display LCD	LCD display	Afficheur LCD	LCD-Display	Pantalla LCD
E	P4: Tasto per tornare al menuù precedente	P4: Button to return to the previous menu	P4: Touche permettant de revenir au menu précédent	P4: : Taste zur Rückkehr zum vorhergehenden Menuù	P4: Tasto per tornare al menuù precedente
F	P5: Tasto di selezione e accesso al menu	P5: Button to access the menu and to set	P5: Touche permettant d'acceder au menu	P5: Taste zum Öffnen des Menüs	P5: Tecla para acceder al menuù
G	P3: Tasto di accensione e spegnimento e per uscire dal menuù	P3: On/Off button and to exit the menu	P3: Touche d'allumage/extinction et pour quitter le menu	P3: in-/ Ausschalttaste und Schließen der Menüs	P3: Tecla de encendido/apagado y salute del menuù
H	Indicazione di trasmissione dati attiva	Data transfer active	Indication de transmission de données active	Anzeige Datenübertragung aktiv	Indicación de transmisión de datos activa
I	Indicazione di allarme attivo	Alarm active	Indication d'alarme active	Anzeige Alarm aktiv	Indicación de alarma activa
L	P3: Tasto di accensione e spegnimento	P3: On and off button	P3: Touche d'allumage et d'extinction	P3: Ein-/Ausschalttaste	P3: Tecla de encendido y apagado
M	P1-P2: Tasto per la selezione della potenza	P1-P2: Power selection buttons	P1-P2: Touches de sélection de puissance	P1-P2: Taston für die Wahl der Leistung	P1-P2: Teclas para seleccionar la potencia

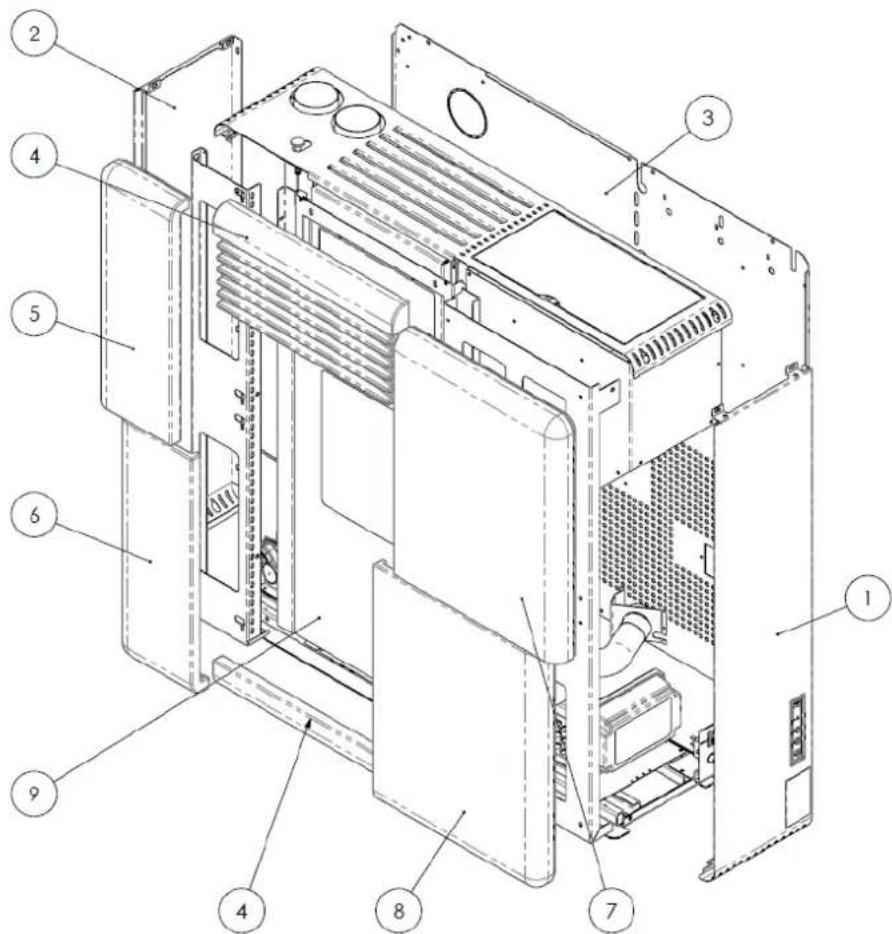

5.1 - Smontaggio rivestimento - Removing the cladding - Dépose de l'habillage - Demontage der Verkleidung - Desmontaje del revestimiento

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
1	Pannello laterale dx	Lateral panel right	Panneau droit	Recht Seiteinteil	Panel Lateral Derecho
2	Pannello laterale sx	Lateral panel left	Panneau gauche	Links Seiteinteil	Panel Lateral Izquierdo
3	Profilo posteriore	Rear Panel	Panneau arrière	Rückseite	Panel trasero
4	Profilo in maiolica superiore/inferiore	Top/bottom profile tiled	Profil dessus/ inférieur carrelé	Profil Fliesen oben/ unten	Perfil superior/nferior de azulejos
5	Maiolica sinistra superiore	Majolica upper left	Majolique supérieur gauche	Majolika oberen linken	Mayolica superior izquierda
6	Maiolica sinistra inferiore	Majolica bottom left	Majolique inférieur gauche	Majolika unten linken	Mayolica inferior izquierda
7	Maiolica destra superiore	Majolica upper right	Majolique supérieur droite	Majolika oberen rechts	Mayolica superior derecha
8	Maiolica destra inferiore	Majolica bottom right	Majolique inférieur droite	Majolika unten rechts	Mayolica inferior derecha
9	Porta fuoco	Fire door	Porte du foyer	Feuerraumtür	Puerta de la cárma

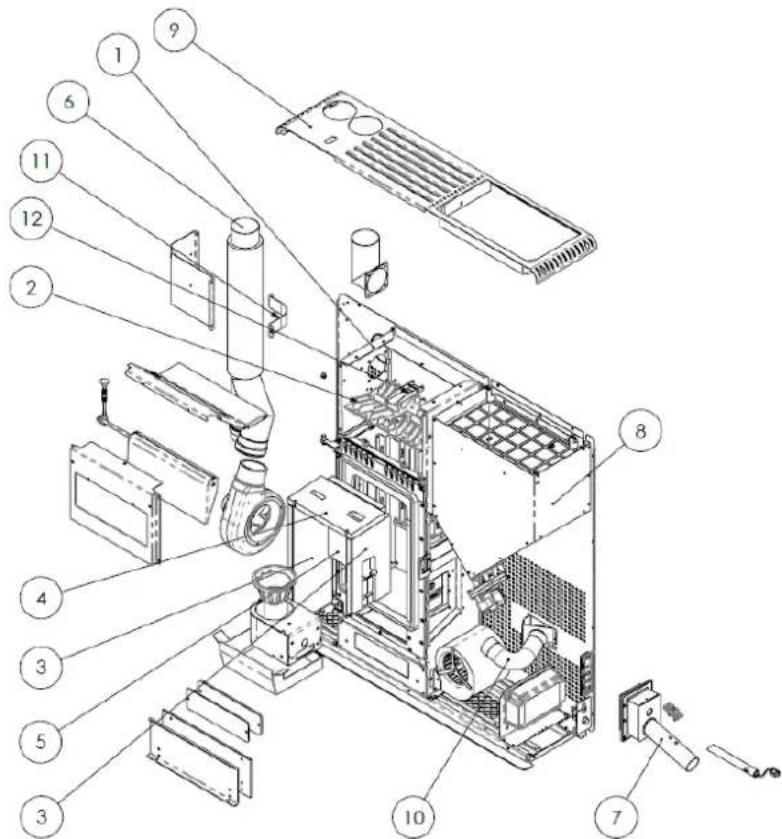

5.2 - Componenti interni della stufa - Stove internal parts - Composants internes du poele - Innere Ofenkcomponenten - Componentes internos de la estufa

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
1	Camera di combustione	Combustion chamber	Chambre de combustion	Brennkammer	Cámara de combustión
2	Scambiatore in ghisa	Cast iron exchanger	Échangeur en fonte	Tauscher aus gusseisen	Intercambiador de hierro fundido
3	Pareti laterali vermiculite	Vermiculite side walls	Parois latérales vermiculite	Seitenwände aus Vermiculit	Paredes laterales de vermiculita
4	Deviatore superiore vermiculite	Vermiculite upper baffle	Déflecteur supérieur vermiculite	Oberer Abweiser aus Vermiculit	Deflector superior de vermiculita
5	Parete posteriore vermiculite	Vermiculite rear wall	Paroi postérieure vermiculite	Rückwand aus Vermiculit	Pared posterior de vermiculita
6	Tubo espulsione fumi	Fume exhaust pipe	Tuyau d'évacuation des fumées	Rauchabzugsrohr	Tubo de salute de humos
7	Gruppo aspirazione aria	Combustion air inlet pipe	Groupe d'aspiration d'air	Luftansaug-Baugruppe	Grupo de aspiración de aire
8	Serbatoio pellet	Pellet hopper	Convoyeur de granulés	Pelletsbehälter	Depósito de pellets
9	Coperchio superiore in acciaio verniciato	Painted steel top cover	Couvercle supérieur en acier peint	Obere Abdeckung aus lackiertem Stahl	Tapa superior de acero pintado
10	Tubo prolunga aspirazione	Suction extension pipe	Tube allonge aspiration	Verlangerungs Saugrohr	Tubo prolongación de aspiración
11	Collare fissaggio tubo uscita fumi	Fixing flue collar	Fixation buse	Fixing rauchstutzen	Collar de fijación tubo de salute dehumos
12	Valvola di sicurezza	Safety valve	Soupape de sûreté	Sicherheitsventil	Válvula de segidad

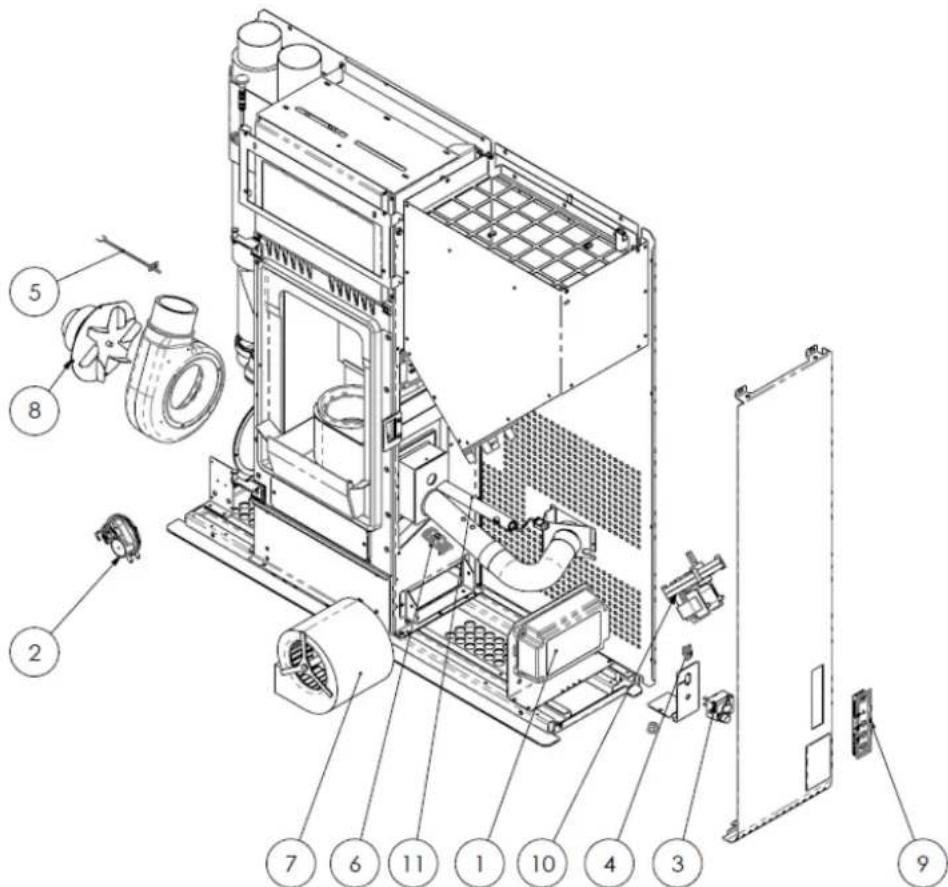

5.3 - Componente elektrici - Electrical components - Composants électriques - Elektrische Bauteile - Componentes électricos

Rif.	ITALIANO Legenda	ENGLISH Legend	FRANÇAIS Légende	DEUTSCH Sage	ESPÁÑOL Leyenda
1	Scheda elettronica	Electronic board	Carte électronique	Elektronikplatine	Tarjeta electrónica
2	Vacuostato di controllo e sicurezza	Control and safety vacuum switch	Vacuostat de contrôle et sécurité	Kontroll- und Sicherheits- Unterdruckwächter	Vacuostato de control y seguridad
3	Termostato sicurezza	Safety thermostat	Thermostat de sécurité	Sicherheits- thermostat	Termostato de seguridad
4	Porta di connessione seriale	Serial connection port	Port série	Serielle Schnittstelle	Conexión de puerto serial
5	Sonda ambiente	Room probe	Sonde de température ambiente	Serielle Schnittstelle	Sonda de temperatura ambiente
6	Debimetro	Air flow meter	Débitmètre	Abgasfühler	Debímetro
7	Ventilatore centrifugo	Centrifugal fan	Ventilatore centrifuge	Radialventilator	Ventilador centrifugo
8	Estrattore fumi	Fume extractor	Extracteur de fumées	Saugzuggeblase	Extractor de humos
9	Pannello di emergenza	Emergency panel	Console d'urgence	Die Not- Funksteuerkonsole	Consola de control de emergencia
10	Motoriduttore	Motor	Motoréducteur	Getriebemotors	Motor-reductor
11	Resistenza elettrica	Electrical element	Résistance électrique	Elektr. Widerstand	Resistencia electrica

1 AVVERTENZE GENERALI

1.1 Introduzione
1.2 Come utilizzato il manuale
1.3 Norme di sicurezza
1.4 Descrizione tecnica
1.5 Combustible e uso consentito
1.6 Accessori in dotazione
1.7 Riferimenti normativi
1.8 Targa di identificazione
1.9 Messa fuori servizio della stufa
1.10 Istruzioni per richiesta di intervento e ricambi

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto
2.2 Luogo d'installazione, posizionamento e sicurezza antincendio
2.3 Presa aria
2.4 Scarico fumi di combustione

2.4.1Tipologie di installmente

2.5 Controllo posizione bracere e deviatori

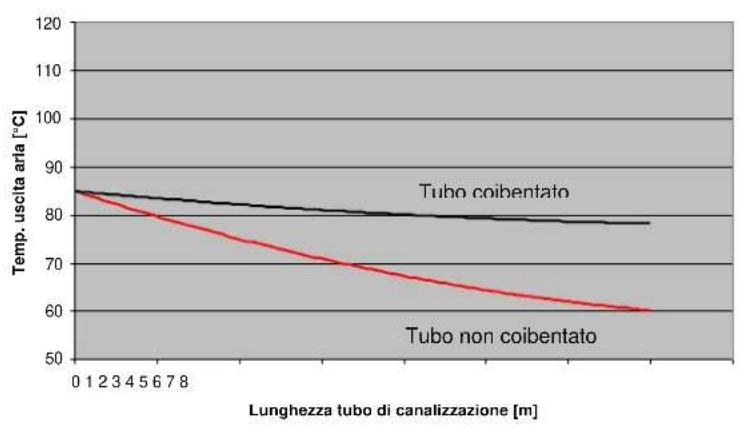

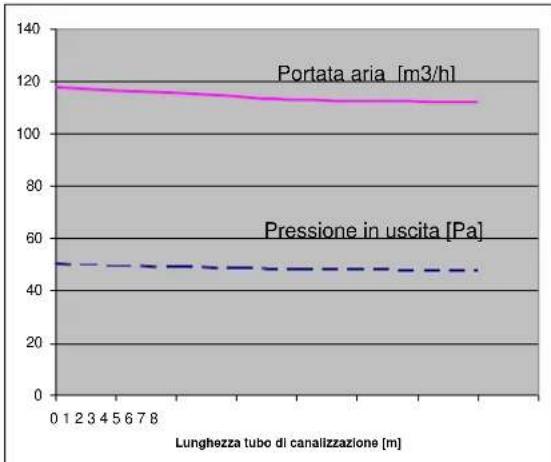

2.6 Canalizzazione aria calda
2.7 Collegamento elettrico
2.8 Pronto intervento

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali infiammabili
3.2 Sicurezza scarico fumi
3.3 Sicurezza sovrapressione in camera di combustione
3.4 Surriscaldamento - termostatosicurezza temperatura serbatoio pellet
3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet
3.6 Dispositivo elettrico di protezione della sovracorrente
3.7 Sicurezza da interruzione di alimentazione elettrica
3.8 Guasto ventilatore fumi

4 USO DELLA STUFA

4.1 Premessa

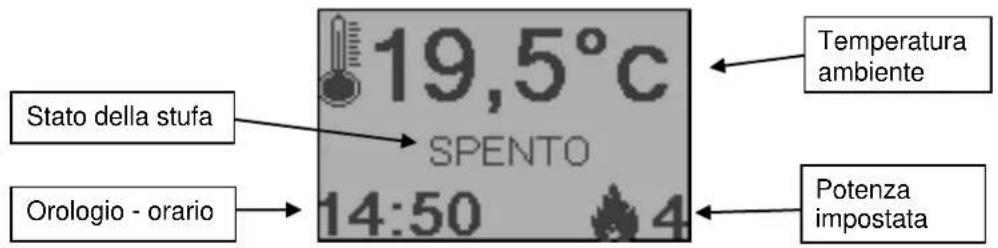

4.2 Utilizzo tramite radiocommando

4.2.1 Accensione
4.2.2 Fase di lavoro
4.2.3 Spegnimento
4.2.4 Funzioni aggintive del radiocommando

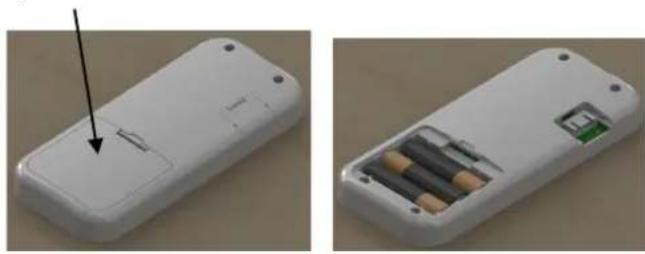

4.2.5 Sostituzione della batteria

4.3 Utilizzo tramite pannello comandi

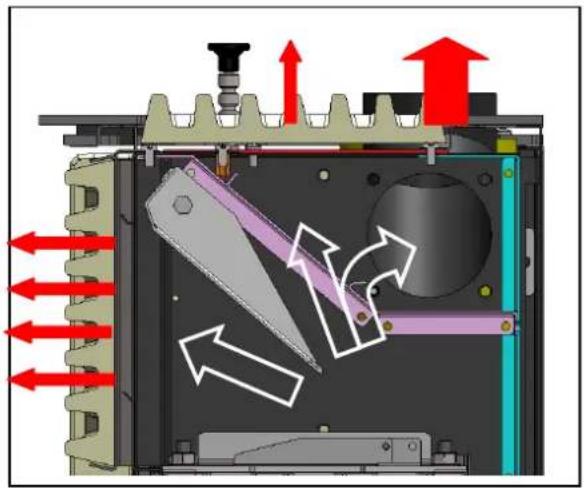

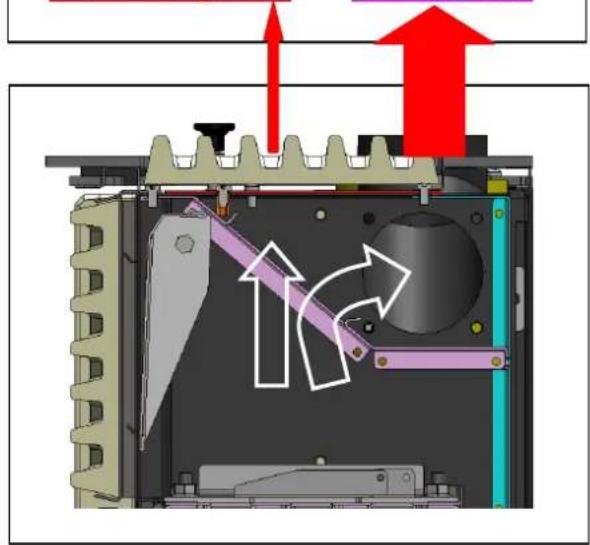

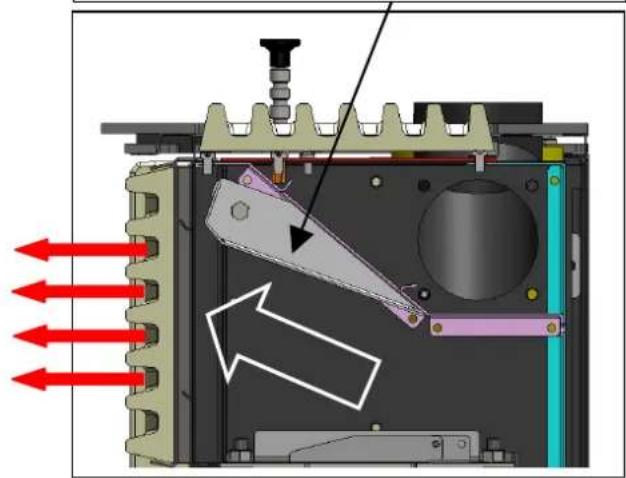

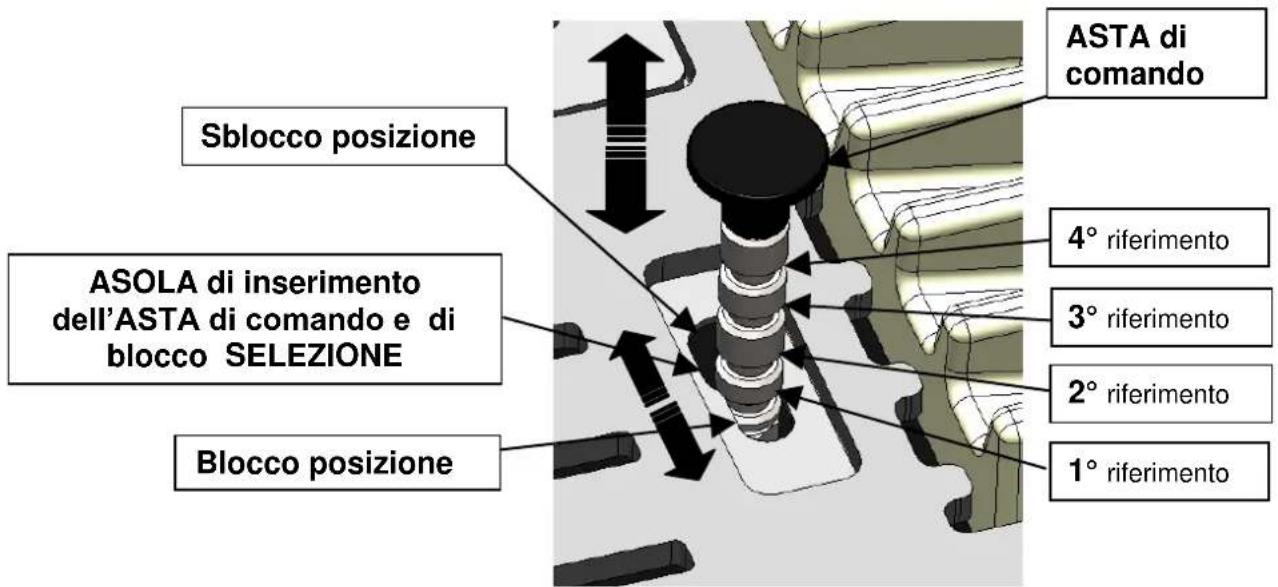

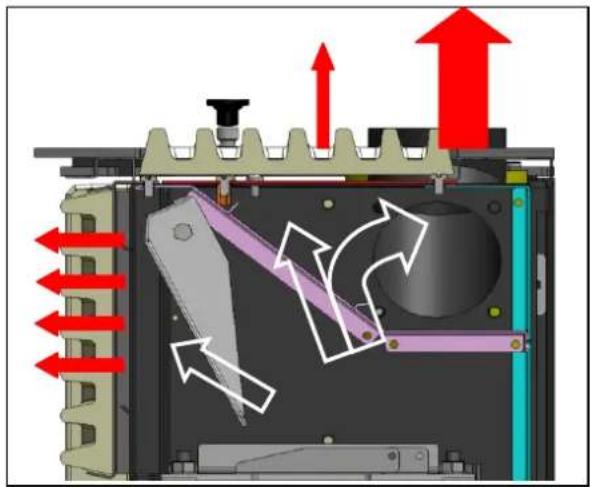

4.4 Regolazione flussi uscita aria calda
4.5 Sonda opzionale e termostato esterno
4.6 Periodo di inattività (fine stagione)

5 PULIZIA DELLA STUFA

5.1 Pulizia braciere
5.2 Pulizia contentitorecene
5.3 Pulizia del vetro e delle fissure circolazione aria
5.4 Pulizia estrattore fumi e camera di combustione
5.5 Pulizia debimetro
5.6 Pulizia delle ceramiche (modelli in ceramica)
5.7 Pulizia raccordo fumi - cannafumaria

6 MANUTENZIONE

6.1 Premessa

7 RICERCA GUASTI

7.1 Gestione degli allarmi

1 AVVERTENZE GENERALI

1.1 Introduzione

Gentile Cliente,

Desideriamo innanzi tutto ringraziarLa per la fiducia accordataci acquistando un nostro prodotto. La invitiamo a leggere e seguire attendamente i consigli conteni in quello manuale d'installazione, uso e manutenzione al fine di poter sfruttare al meglio le qualità del prodotto.

Tutti i documenti relativi a certificazioni o dichiarazioni dell'apparecchio in modo particolare la dichiarazione di conformità e la dichiarazione di prestazione sono reperibiliattraverso il site web del marchio commerciale.

1.2 Comeutilizzareil manuale

La ditta produttrice si riserva di apportare in qualsiasi momento, alla preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti.

Le operazioni d'installazione, uso e manutenzione della stufa devono soddisfare i requisiti descritti in quello manuale nonché le leggi e le norme Europee , Nazionali , Regionali , Provinciali e Comunali .

I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

Il presente manuale costituisce parte integrante del prodotto ; verificare che sia sempre a corredo dell'apparecchio e in caso di vendita , trasferimento ad un'alto proprietario o installato in un'alto luogo assicurarsi della sua presenza in modo che possa essere consultato in qualsiassi momento .

In caso di smarrimento o danneggiamento richiedere copia al Centro di Assistenza Tecnico autorizzato in modo che l'apparecchio abbia sempre a corredo il proprio manuale.

!	Questo simbolo indica la presenza di un messaggio importante a cui prestare particolare attenzione in quanto la mancata osservanza di quanto scritto, può provocare seri danni alla stufa e alle persone
	Una voce che richiede particolare attenzione è evidenziarata in con il "testo in grassetto"

1.3 Norme di sicurezza.

• Leggere il manuale d'uso e manutenzione prima di installare, acceder e manutentare la stufa
• Eseguire l'installazione , il collegamento elettrico , il collaudo e la manutenzione da un technician qualificato e/o autorizzato .
• Collegare la stufa ad una canna fumaria a Norma tramite un terminale ispezionabile ; Il collegamento di più apparecchi poto avvenir solo se viene contemplato delle Norme locali e concessions dall'Organismo di controllo della canna fumaria.
• Collegare la stufa all'aspirazione tramite un tubo o presa d'aria dall'esterno.
• Collegare la stufa ad una presa elettrica a Norma tensione 230 V- 50 Hz .
  Verificare che l'impiano elettrico e le prese abbiano la capacité di所提供 r'assorbimento massimo dell'apprecchio riportata sull'etichetta e sul presente manuale.
• Prima di agli manutenzione staccare la spina elettrica alla stufa ed operare solo con stufa fredda.
  Non impiegare liquidi o sostanje infiammabili per accendere la stufa o per ravivare la fiamma: a stufa accesa l'accensione del pellet è automatica.
  La stufa a pellet deve essere alimentata solo ed esclusivamente con pellet di legna aventi le caratteristiche descripte nel presente manuale.
• La stufa non deve essere usato come inceneritore.
  Non chiudere in alcun caso le aperture di ingresso dell'aria comburette e uscita fumi
• E' vietato manipolare sostanze disponibile infiammabili o esplosive nelle vicinanze della stufa durante il suo funzionamento.
  Non rimuovere o modificare la griglia di protezione del serbatoio pellet ed in generale i dispositivi di sicurezza.
  E' vietato il funzionamento della stufa con la porta fuoco aperta e/o vetro rovinato o rotto.
• Durante il funzionamento il forte calore sviluppato alla combustione del pellet surriscalda le superfici esterne della stufa in particolare porta fuoco, maniglia e tubo scarico fumi. Evitare quindi di entrare in contatto con tali parti nella opportune protezioni.
• Tenere ad opportuna distanza di sicurezza oggetti non resistenti al calore e/o infiammabili.
• Pulire regolarmente il bracci e ad agli accensione o ricarica pellet.
• Pulire regolarmente il condotto e deflettori fumi interno della camera di combustione da personale qualificato .
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento, l'ecessivo accumulo di pellet incombusto nel braciere deve essere rimioso manualmente prima di procedere con una nuova accensione.
• Avvertire bambini e ospiti dei pericoli sopra descritti.
  L'apparecchio più essere'utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parché quello sorveglianza oppure dopo che le stesses abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti
• In caso di anomale di funzionamento , la stufa può essere riaccesa solo dopo ave rigristinato la causa del problema .
  Qualsiasi manomissione e/o sostuzione non autorizzata di particolari non originali della stufa cui causare pericololo per l'incolumita dell'utente e solleva il costruttore da agli responsabilità civile e penale.

Utilizzare solo ricambi originali consigliati dal produttore.

La ditta produttrice non è responsabile di inconvenienti, rotture o incidenti dovuti al mancato rispetto o alla mancata applicazione delle indicazioni sopriscritte e continue nel manuale.

1.4 Descrizione tecnica

La stufa funzione esclusivamente a pellet e diffonde nell'ambiente un calore sano e sicuro. I sistemi di controllo automatici di cui è dotata garantisco una resa termica ottimale ed una combustione completa, inoltre sono presenti dei sistemi di sicurezza atti a garantire un funzionamento sicuro sia per i componenti della stufa sia per l'utente.

L'apparecchio installato a norma funziona con qualsiasi condizione climatica esterna e comunque in condizioni critiche (vento forte , gelo , ect.) possono intervenire i sistemi di sicurezza che spengono la stufa .

La stufa mod. AFRODITE con potenza nominale di 11,0 kW garantisce un volume massimo riscaldabile di 314 m³ considerando il coefficiente del fabbisogno energetico dell'edificio pari a 35 W/m³. Esso può variarre in funzione dell'isolamento, della tipologia e della zona climatica. Per i dati tecnici fare riferimento alla tabella di pag.5.

ll layout della stufa è presente in fig.6.

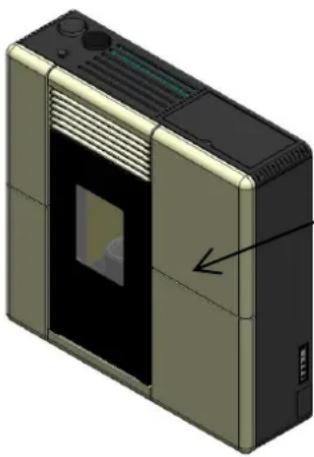

Apertura - chiusura porta fuoco stufa a pellet mod. AFRODITE

Maniglia aperture-chiusura porta fuoco ;

• Apertura: senso antiorario
• Chiusura: senso orario

Per aprire la porta insere la maniglia in dotazione e ruotare in senso antiorario

1.5 Combustibile e uso consentito

Le stufe a pellet funzionano esclusivamente con pellet (pastiglie) di varie essenze di legno conformi alla normativa DIN plus 51731 o UNI EN ISO 17225-2 o O-Norm M 7135 ovvero aventi le seguenti caratteristiche:

Potere calorico	min 4.8 kWh/kg (4180 kcal/kg)
-Densità	680-720 kg/m3
Umidità	max 10% del peso
Diametro:	6 ±0.5 mm
Percentuale ceneri	max 1.5% del peso
Lunghezza:	min 6 mm- max 30 mm
Composizione:	100% legno non trattato dell'industria del legno o post consumo alla aggianta di sostenze leganti e privo di cortecchia conforme alle normative vigenti
-Imballo	in sacchi realizzati in materiale ecocompatibile o biologicamente decomponibile o in carta

Il serbatoio di contentimento del pellet si trovava nella parte laterale della stufa. Lo sportello di aperture è posizionato nella parte superiore e il caricamento avviene manually sui a stufa spenta sua accesa ponendo attenzione a non farlo fuoriuscire dal serbatoio e di operare in completa sicurezza.

L'utilizzo di pellet con caratteristiche diverse rispetto a quello testato dal technique durante la 1^ accensione implica una nuova taratura dei parametri di carico pellet della stufa, tale intervento è escluso alla garanzia.

• Immagazzinare il pellet in luogo asciutto e privo di umidità
• Ai fini di un funzionamento regolare ed efficente non è possibile il caricamento manuale del pellet o altri combustibili nel braciere
• Evitare il caricamento nel serbatoio di combustibili non conformi.
• Evitare il caricamento nel serbatoio di corpi estranei quali contentori , scatole , sacchetti , metalli etc...
• L'utilizzo di pellet scadenti e non conforme, danneggia e compromette il funzionamento dell'apparecchio facendo decadere la validità della garanzia con esclusione della responsabilità da parte del costrutto.

1.6 Accessori in dotazione

La dotazione è comprensiva di:

• Manuale d'installazione, uso e manutenzione;
• Chiave di aperture - chiusura porta fuoco;
• Radiocommando;

1.7 Riferimenti normativi

Norma UNI 10683:2012: Requisiti di installmente dei generatori di calorie alimentati a legna o altri biocombustibili solidi;

Norma UNI EN14785:2006: Requisiti di progettazione, fabbricazione, costruzione, sicurezza e prestazioni, istruzioni e marcature, unitamente ai relativi metodi di prova per le omologazioni degli apparecchi funzionanti a pellet;

Norma CEI EN 60335-1: Sicurezza degli apparecchi elettrici d'uso domestico e similare - parte1 ;

Norma CEI EN 60335-2-102: Sicurezza degli apparecchi elettrici d'uso domestico e similare - parte 2 ;

Norma CEI EN 55014-1: Resistenza elettromagnetica - Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili - Parte 1: Emissione di disturbo ;

Norma CEI EN 55014-2: Resistenza elettromagnetica - Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili - Parte 2: Immunità; Norma famiglia di prodotti ;

Norma CEI EN 61000-3-2: Limiti per le emissioni di corrente armonica ( Corrente ingresso ≤ 16 A per fase ) ;

Norma CEI EN 61000-3-3: Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale ≤ 16A

Norma CEI EN 62233: Metodi di misura per campi elettromagnetic degli appearecchi elettrici di uso domestico e similari con riferimento all'esposizione umana.

Norme DIN plus 51731 - UNI EN ISO 17225-2 - Ö-Norm M 7135: Norme riguardanti le specifiche e la classificazione del pellet.

1.8 Targa di identificazione

La targa di identificazione è posta sulla superficie interna dello sportello serbatoio pellet o sulla parete posteriore della stufa. Su diessa sono riportati tutti i dati caratteristici relativi alla stufa compresi i dati del costruttore, il numero di matricola, la marcatura CE, il lavoratorio di prova e il numero di riferimento della dichiarazione di prestazione.

1.9 Messa fuori servizio della stufa

Nel momento in cui si decide di non utilizzato definitivement la stufa, scollegare l'alimentazione elettrica e scaricare completeness il pellet dal serbatoio. Per provvedere allo smaltimento della stufa, è necessario sigillarla all'interno di un robusto imballo e contattare gli organismi locali preposti per queste operazioni in modo da procedere secondo le norme locali vigenti, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura similare.

Il simbolo del cassetto barrato riportato sull'etichetta dell'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente da altri rifiuti.

1.10 Istruzioni per richiesta di intervento e ricambi

Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di assistenza autorizzato più vicino, esponendo in modo chiaro i seguenti dati: modello della stufa; numero di serie, data di acquisto, lista dei ricambi e informazioni sulle anomalie o malfunzionamenti riscontrati.

• Gli interventi sui componenti devono essere effettuali da personale autorizzato e/o qualificato.
• Prima di uomini intervento accertarsi che sua disinserito uomini collegamento elettrico e che la stufa sa fredda.
• Utilizzare solo ricambi originali.

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

Il sollevamento della stufa completeness di imballo quodessereffettuato mediante carrelo elevatore, inserendo le forche, di adeguata lunghezza, nelle apposite sedi del bancale in legno. E' necessario accertarsi che i dispositivi utilizzati per il sollevamento e il trasporto siano in grado di sostortare il peso della stufa indicato sulla targhetta di identificazione e sul presente manuale. Evitare il passaggio del carico su zone nelle quali la caduta del carico quodesser un pericolo. Aprire l'imballo, rimuovero la stufa dal bancale e posizionarla nel luogo prescelto facendo attenzione che sua conforme a quanto previsto. Si raccomanda di adagiare la stufa sul pavimento con la massima cautela evitando qualsi asurto e di posizionarla nella zona preposta; inoltre è indispensableere verificare la portata del pavimento in funzione del peso della stufa, in caso contrario consultare un technician specializzato.

Lo smaltimento o il riciclaggio dell'imballo è a cura dell'utente finale in conformità alle norme locali vigenti in materia.

2.2 Luogo d'installazione, posizionamento e sicurezza antincendio

L'ambiente di installatione deve essere sufficientemente ventilato per consentire l'evacuationi di eventuali piccole, perdite di fumo di combustione. L'apparechio è idoneo al funzionamento in ambiente domestico con temperatura minima non inferiore a 0^ . Per evitare il rischio di incendio è necessario protegge dal calore e dalle radiazioni del fuoco le strutture circostanti la stufa. I pavimento in legno o in qualsiasi materiale inflammabile devono essere opportunamente protetti alla base con pannelli in acciaio o in vetro temperato; la protezione dovrà ricopriere nelle baseanche una certa area difronte la stufa. Eventuali travature e ravole in legno poste sopra e attraversate nella canna fumaria devono essere opportunamente protette seconde leindicazioni delle specifiche norme vigenti diInstallatione. La distanza minima frontale per la protezione di oggetti inflammabili è di 1,5 m. Le distanze minime di sicurezza da materiali infiammabili devono rispetto la tabella riportata in fig.2.1 a pag.7.

Ogni installmente deve prevedere uno spazio tecnico di manovra di facile accesso per le manutenzioni periodiche.

La stufa è fornita di 4 piedini regolabili per facilitare il posizionamento in presenza di pavimenti non perfettamente planari : per regolare l'altezza inclinare leggermente la stufa e ruotare il piedino interessato al livellamento .

La stufa viene fornita con la sonda ambiente fissata tramite un fascetta sulla parete posteriore della stufa; si consiglia la rimozione della fascetta e un posizionamento della sonda ideale per la migliorare rilevazione della temperature nel contesto dell'ambiente e della lunghezza del cavo. Per una rilevazione lontana dalla stufa si consiglia l'installazione di un termostato/cronotermostato ambiente - rif. par.4.8.

• Non è ammensa l'installazione della stufa nelle camere da fatto, nei bagni e in generale nei locali dove è già installato un'alto appearecchio da riscaldamentorawnun afflusso di aria independente.
• In presenza di pavimento in legno installare una base salva-pavimento in conformità alle norme vigenti. Ii evenienza è consigliabile disporre di idonei dispositivi antincendio.
• E^ vietato il posizionamento della stufa in ambienti con atmosfera esplosiva.

Per evitare oscillazioni della stufa e renderla stabile rispetto il muro adiacente è necessario fissarla alla parete posteriore tramite uno o due prigionieri registrabili inserendo i relativi tasselli sul muro.

Effettuare i collegamenti del tubo scarico fumi, tubo canalizzazione e tubo aspirazione aria.

2.3 Presa d'aria

L'attacco di aspirazione o presa d'aria della stufa è collocato posteriormente ed è di sezione circolare con diametro pari a 50 mm. Nel locale dove viene installata la stufa deve Affuire una quantità d'aria almeno pari a quello necessaria alla combustione; per questo motivo l'aria di combustione deve garantire un flusso d'aria, pulita e priva di elementi inquinanti, per soddisfare una regolare combustione alla massima potenza senza alcun impedimento o ostruzione della sezione di passaggio.

Deve essere aspirata come segue :

dall'ambiente a condizione che in prossimità della stufa sua praticata una presa d'aria a parete comunicante con l'esterno di superficie libera minima di 100~cm^2 opportunamente protetta esternamente da una griglia e posizionata da non essere accidentalmente ostruita;
oppure con collegamento direttamente all'esterno con un appropriato tubo di diametro interno minimo di 50 mm e lunghezza massima di 1.5 m provvisto all'estremita di una protezione antivento (curva verso il basso).

L'afflusso dell'aria cui esere ottenuto anche atraverso un locale adiacente a quello d'installazione purché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno ; tale locale non puo essere adibito ad autorimessa, magazzino di materiali combustibile o ad attività con pericolo d'incendio .

2.4 Scarico fumi di combustione

Lo scarico fumi cui possere fatto attraverso un allacciamento ad una canna fumaria tradizionale oppure ad un condotto esterno con tubo isolato o a doppia parete.l collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza temporanea di alimentazione elettrica l'evacuatione fumi venga assicurata.

• Si raccomanda all'installatore di verificare l'efficienza e lo stato della canna fumaria, la rispondenza alle disposizioni regole locali, norme nazionali ed europee.
• E' necessario utilizzato tubi e raccordi certificati con adeguate guaranzioni che garantisco la tenuta.
• In caso di incendio spegnere la stufa, chiamare i pompieri ed evitare continui tentativi di spegnimento.
• Pulire almeno una volta all'anno il condotto fumario e il relative raccordo fumi .

2.4.1Tipologie delle installations

Di seguito vengono elencate definizioni e requisiti per realizzare secondo Norma italiana UNI10683 per la corretta installatione di uno scarico fumario (figura 2.2):

CAMINO : condotto verticale avento lo scopo di raccogliere ed espellere ad un opportuna altezza dal suolo i prodotti di combustione provenienti da un solo appearecchio e nei casi consentiti più di uno.

Requisiti tecnici CAMINO :

• essere a tenuta dei prodotti di combustione, isolato e coibentato in funzione dell'impiego;
• avere un andamento prevalente verticale con deviazioni dall'asse < 45^
• essere adeguatamente distanziato da materiali inflammabili con intercapedine d'aria o isolante;
• avere sezione interna preferibilmente circolare, costante, libera ed independente;
• è consigliato che il camino sia dotato di camera ispezionabile per la raccolta di materiali solidi;
• ed eventuali condense collocato sotto l'imbocco del canale da fumo.

CANALE o RACCORDO da FUMO: condotto o elemento di collegamento tra apparecchio

e camino per l'evacuazione dei prodotti della combustione.

Requisiti tecnici CANALE :

• non deve atraversare locali nel quali è vietata l'installazione di appearecchi da combustione;
• è vietato l'uso di tubi metallici flessibili o in fibro-cemento;
• è vietato l'impiego di elementi in contro-pendenza;
• nei tratti orizzontali devono aver e andamento con pendenza minima del 3% verso l'alto;
• la lunghezza del fatto orizzontale deve essere minima e non maggiore di 3 m;
• il numero diambi direzione, alla raccordo a T non deve essere magiore di 3;
• cononio di direzione >90^ usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m.
• il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine .

COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti della combustione .

Requisiti tecnici COMIGNOLO:

• avere sezione equivalente a quella del camino;
• avere sezione utile non minore del doppio di quella interna del camino;
• delve impedire la penetrazione di pioggia e di corpi estranei ed in agli condizione atmosferica assicurare lo scarico dei prodotti di combustione;
• delve garantire un adeguata diluzione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
• delve essere privo di mezzi meccanici di aspirazione.

Lo scarico diretto dei prodotti della combustione deve essere previsto a fatto ed è vietato verso spazi chiusi ancê a cielo libero.

2.5 Controllo posizione bracci e deviatori

Prima di accendere la stufa è importante controllingare che il braciere sia in posizione corretta ovvero alloggi negli apposti incastri . Inoltre controllingare che i deviatori fumi siano incastrati nella propria sede . Una posizione errata dei deviatori comporta malfunzionamenti ed un eccessivo annerimento del vetro .

Effettuare la prima accensione solo après aver controllato la corretta posizione del braciere e del relativo deviatore fumi.

2.6 Canalizzazione aria calda

Il modello AFRODITE canalizzabile è dotata di un attacco superiore da 80 mm di diametro esterno per consentire la canalizzazione del flusso d'aria calda generato da un ventilatore centrifugo interno alla stufa in scambio termico con le pareti della camera di combustione; tale attacco può essere ruotato di 90 o 180^ per indirizzare il flusso sulla parete posteriori lato alto o basso a seconda delle esigenze del cliente. Per realizzare l'impianto di canalizzazione si consiglia come segue:

• utilizzare tubazioni con diametro interno da 80~mm in grado di resistere temperature almeno di 150^
  -utilizzare tubazioni internamente liscie, coibentate o isolate termicamente ;
• ridurre per quanto possibile il percorso della canalizzazione ed il tratto della singola tubazione non deve superare i 7 m di lunghezza totale;
• evitare strozzature o riduzioni di sezione, curve strette e tratti in discesa.

I grafici sotto riportati sono ottenuti con prove reali presso il lavoratorio della Ditta costrutrice alle seguenti condizioni:

• temperatura ambiente 20^
• stufa funzionante a regime con potenza a 5 - ventilatore a 5 ;
• condotto di ventilazione con 1 curva + tratti lineari in versione coibentata e non coibentata.

A - flusso aria calda da griglia frontale in ambiente;
B-flusso aria calda centrale da griglia superiore;
C-flusso aria calda canalizzata;

a - termostato esterno locale canalizzazione C ;

b - sonda esterna su ambiente collocazione stufa ;

CANALIZZAZIONE ALLA POTENZA NOMINALE

2.7 Collegamento elettrico

Collegare il cavo di alimentazione elettrica su una presa elettrica a parete.

La tensione fornita dall'impianto deve corrispondere a quella indicata sulla targhetta di identificazione della stufa, e nel paragrafo relativivo ai dati tecnici a pag.5 di questo manuale.

La spina del cavo di alimentazione dell'apparecchio deve essere collegata solo DOPO la conclusione dell'installazione e dell'assemblaggio dell'apparecchio e deve rimanere accessibile dopo l'installazione.

Nel periodo di inutilizzo della stufa è consigliabile togliere il cavo di alimentazione alla stessa.

• Assicurarsi che l'impianto elettrico sa a norma, provvisto della messa a terra e dell'interruttore differenziale secondo le Norme vigenti.
• Il cavo di alimentazione non deve mai toccare il tubo di scarico e le parti calde della stufa .

2.8 Pronto intervento

Per agli evenienza è consigliabile disporre di idonei dispositivi antincendio.

Se si manifesta un incendio procedere come segue :

• Scollegare immediatamente la presa di corrente.
• Spagnere tramite l'uso di idonei estintori.
  -Richiedere l'immediato intervento dei vigili del fuoco.
• Non spagnere il fuoco con l'uso di getti d'acqua.

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali infiammabili

L'apparecchio va collocato ad una distanza minima perimetrale da materiali inflammabili al fine di evitare pericoli di incendio secondo leindicazioni presenti nella tabella tecnica del manuale e riportate nella targa dello stesso.

Porre attenzione alla tipologia del pavimento : per materiali delicati ed infiammabili si raccomanda l'utilizzo di piastre in acciaio o vetro temperato come base di appoggio ( vedere capitolo 2 - Trasporto ed Installazione) . In caso di presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumentare considerevolmente la distance della stufa .

3.2 Sicurezza scarico fumi

Nel normale funzionamento, la camera di combustione è in depressione garantendo la tenuta da eventuali perdite di fumo nell'ambiente. Nel caso in cui non si raggiunge un dato valore di vuoto o lo scarico di uscita dei fumi è ostruito, il vacuostato capta la mancanza di depressione all'interno della camera di combustione oppure il debimetro rileva l'assenza di flusso d'aria comburette chetramite il controlo elettronico interrompe il funzionamento del motore rotazione coclea avvisando l'utente dell'anomalia con un messaggio sul pannello comandi ' AL 8 MANCA DEPRES ' o ' AL 9 TIRAGGIO INSUF '.

3.3 Sicurezza sovrapressione in camera di combustione

Eventuali e/o improvvise sovrapressioni dei fumi di combustione all'internalo della camera e dei condotti di evacuatione dei fumi vengono scariciatatti traverso l'aperatura delle valvole di sicurezza poste sopra lo scambiatore di calore. Durante il normale funzionamento queste valvole sono chiuse dal proprio peso e alla depressione della camera e garantiscano la tenuta contro l'eventuale uscita dei fumi.

Controllare periodicamente la chiusura, lo stato di integrità del dispositivo e il relative funzionamento.

3.4 Surriscaldamento- termostato di sicurezza temperatura serbatoio pellet

Sul convogliatore del pellet è posizionata una sonda di temperatura collegata ad un termostato di sicurezza che in caso di eccessivo riscaldamento >85^ disattiva automaticamente l'alimentazione del pellet. In tal caso l'estrattore e/o ventilatori continuano a funzionare consentendo il rapido raffreddamento dell'apparecchio. L'anomalia viene visualizzata sul pannello comandi con il messaggio 'AL 7 SICUREZ -TERMICA'.

In caso di intervento operare come segue:

-lasciere raffreddare la stufa per almeno 45 minuti;

-ripristinare il termostatoippo all'interno della stufa, a bianco e molto il serbatoio, svitando il coperchietto di protezione e premendo il pulsante (figura a lato);

-riavviare la stufa come da normale avvio.

3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet

Le soluzioni che impediscono il ritorno di fiamma sono:

depressione in camera di combustione ved. par 3.2.
la forma a sifone del canale di alimentazione pellet.
la sicurezza sulla temperatura del serbatoio ved. par 3.4.

3.6 Dispositivo elettrico di protezione della sovracorrente

L'apparecchio è protetto contro la sovracorrente da fusibile/i da 2A inserti sull'alimentazione dell'interruttore generale della stufa dislocato posteriormente.

3.7 Sicurezza da interruzione di alimentazione elettrica

Per brevi interruzioni di corrente l'apparecchio si riaccende automaticamente.

La mancanza temporanea dell'alimentazione elettrica non limita la sicurezza della stufa e la temperatura del serbatoio non raggiunge valori elevati (< 85^) viste la modesta quantità di pellet in combustione nel braciere.

Tale anomalia puo create una breve fuori uscita di fumi nell'ambiente che non comporta alcun pericolo per la sicurezza.

E' vietato manomettere i dispositivi di sicurezza.

3.8 Guasto ventilatore estrazione fumi

Se per qualsiaso motivo il ventilatore di estrazione fumi si ferma , il controlo elettronico blocca istananeamente la fornitura di pellet visualizzando il messaggio 'AL 4 ASPIRAT-GUASTO ' .

4 USO DELLA STUFA

La stufa a pellet presenta il vantage di unire il calore della fiamma del legno, alla comodità della gestione automatica della temperatura con la possibilità di programmare l'accensione e lo spegnimento.

4.1 Premessa

Per un utilizzo sicuro e affidabile è consigliato osservare le seguenti prescrizioni:

• con la prima messa in funzione si possono riscontrare cattivi odori, pertanto si deve provedere ad una Buona aerazione del locale, soprattutto durante il primo periodo di funzionamento;
• il caricamento del serbatoio deve essere fatto esclusivamente con pellet, durante tale operazione evitare che il sacco venga aicontatto con le superfici calde della stufa;
  non inseire nel serbatoio nessun altro tipo di combustibile che non sia pellet di legno conforme a quanto prescritto;
• l'apparecchio non deve essere utilizzato come incineratore di rifiuti;
• la stufa delve funzionare solo ed esclusivamente con la porta fuoco sempre chiusa;
  le guarnizioni della porta fuoco vanno controllate periodicamente per evitare che vi siano infiltrazioni d'aria;
  per garantire un efficiente rendimento termico ed una corretta funzionalità è necessario effettuare la pulizia del braciere ad agli carico pellet;
• alla prima accensione è importante non surriscaldare la stufa ma portarlo gratamente in temperatura;
• la stufa durante l'accensione, funzionamento e spegnimento, a causa delle dilatazioni termiche a cui è soggetta, più generare leggeri scricchiolii.

Il controlo della stufa avviene tramite l'utilizzo di un radiocommando munito di cinque tasti e di display ad LCD. Il radiocommando consente l'accensione e lo spegnimento della stufa, la regolazione durante il funzionamento e il settaggio dei programmi di gestione.

La stufa presenta a corredo anche un pannello dato a tasti, che puo essere utilizzato in sostituzione del radiocommando in caso di necessità, il quale consente solo alcune funzioni di utilizzo.

In figura 4.1 e 4.2 è riportato il radiocommando e il pannello comandi di emergenza con le principali funzioni dei tasti

4.2 Utilizzo tramite radiocommando

Il radiocommando è un dispositivo che trasmette tramite onde radio, pertanto non è necessario il puntamento verso l'unità ricevente inserita nel pannello di lavoro. In ambiente aperto, il raggio di azione del telecomando si estende per altre 10 metri di distanza.

In presenza di muri o di altre ostacoli, il raggio si può ridurre di quello metro.

Prima di poter utilizzato il radiocommando è necessario procedere con la sintonizzazione con la sched alettronica della stufa.

Questa operazione può essere necessaria al momento della prima accensione o quando si interrompe il canale di comunicazione dati tra sched e radiocommando. In tali circostanze comparirà sul display la scritta RICERCA CAMPO.

Anche nel caso in cui vi siano altri elettrodomestici che creino interferenza con la stufa, cui essere richiesta l'operazione di sintonizzazione.

Per effettuare tale operazione, procedere come segue:

• Interrompere l'alimentazione elettrica della stufa.
• Premere i tasti P3 e P5 contemporaneamente: comparirà la scritta RADIO ID 0#. Con il tasto di scorrimento P1 selezionare NUOVA UNITA e confermare con il tasto P5. SeLECTIONARE il valore ID con i tasti P1 e P2 da 0 a 64 (default ID = 0 ).
• Collegare l'alimentazione elettrica alla stufa.
• Entro 10 secondi alla momento in cui si da alimentazione elettrica, i led dell'emergenza lampeggiano per confermare l'inserimento dell'ID con la pressione del tasto P5. In rapida successione comparirà la scritta UNITA' CARICATA e poi la visualizzazione dello stato della stufa quando i led dell'emergenza rimangono fissi per un tempo breve a conferma della acquisizione.

Se compare la scritta CERCA CAMPO, la sintonizzazione non è andata a buon fine e dovrè essere ripetuta la procedura.

La visualizzazione del display sul telecomando cambia in relazione allo stato della stufa, o dal menu visualizzato.

Allo stato di riposo, il display visualizza le seguenti voci:

Durante il funzionamento normale, la trasmissione dati avviene ad intervalli regolari di tempo. Per accendere il radiocommando premere il tasting P3 con la visualizzazione dello stato dell'inserto con alcuni secondi di ritardo. Premere il tasting P4 per accedere al menu, P5 per attivare la funzione, P1 e P2 per la scelta del parametro.

Di seguito vengono elencate le funzioni disponibili:

• RETRO ILLUMINAZIONE (durata regolabile da 2 a 10 sec)
• POWER ON (Tempo ON del radicomando)
• LUMINOSITA' (ON-OFF)
• CONTRASTO (Regolazione contrasto)
• CICALINO (Suono alla pressione dei tasti del radiocommando)

4.2.1 Accensione

Prima di procedere con l'accensione della stufa è necessario verificare i seguenti punti:

• assicurarsi di aver letto e compreso quando riportato nel manuale;
• il serbatoiouve essere carico di pellet;
• la camera di combustione deve essere pulita;
• il bracciere deve essere complemente libero, pulito da eventuali residui di combustione e posizionato correttamente nella sede del portabracciere;
• verificare la chiusura ermetica della porta fuoco e del cassetto cenere;
  verificare che la stufa sua inserto all'interno del proprio vano e che sua correttamente alimentato elettricamente.

• Alla prima accensione togliere dal focolare della stufa e dal vetro tutti i componenti che potrebbero bruciare (istruzioni/etichetta).
• Eventuali accensioni eseguite a seguito di lunghe inattività dell'apparecchio richiedono il ripristino di eventuali resti di pellet giacenti da tempo all'interno del serbatoio in quanto combustibile umido non più idoneo alla combustione e una pulizia completa della camera di combustione.
• E^ vietato utilizes liquidi inflammabili per l'accensione.
• In caso di continue mancate accensioni contattare il Centro di Assistance.

Per accendere la stufa preme il tasto P3 del radiocomando. Sul display a LCD comparirà la scritta START. Questa fase è automatica ed è completamente gestita dal controlo elettronico, perché alcuna possibilità di intervenire sui parametri. La stufa esegue in sequenza le fasi di avvio seconde le modalità definite dai parametri. Se la temperatura fumi non ha raggiunto il valore minimo ammesso, la stufa si pone in stato di allarme.

Se la temperatura è raggiunta, trascorso un duro tempo, la stufa si pone in condizione di lavoro.

4.2.2 Fase di lavoro

Conclusa in modo positivo la fase di avvio, l'stufa passa alla modalità LAVORO, che rappresenta il normale funzionamento. Tramite il radiocommando è possibile regolare la potenza di riscaldamento.

Premendo P1 e P2, si cui impostare la potenza dal valore minimo di 1 ad un valore massimo di 5.

Tramite il radiocommando si cui ovee regolare la temperatura ambiente. Premendo i tasti P1 e P2 si cui impostare il SET della temperatura ambiente, da un value minimo di 7^ ad un value massimo di 40^

La stufa regola automaticamente la ventilazione dell'aria calda in funzione della fase di lavoro in cui si trova.

• Si raccomanda di controllare il livello del pellet nel serbatoio per evitare che la fiamma si spenga per mancanza di pellet.
• Durante il caricamento del pellet assicurarsi che l'apparecchio sa spento.
• Il coperchio del serbatoio pellet deve rinanere sempre chiuso, va aperto solamente durante il caricamento del combustibile.
• I sacchi di pellet devono essere riposti lontano alla stufa almeno 1,5 m.

Se la modalità STAND-BY non è attività e viene raggiunta la temperature di SET impostata, oppure se la temperature fumi ha raggiunto il valore massimo impostato, compare sul display LCD il messaggio MODULA o MODULA F e la stufa attiva la procedura di modulazione della fiamma senza alcun intervento dell'utente.

Se ince vene attivata la modalita STAND-BY, quando viene raggiunto il SET di temperatura la stufa attiva la modalità di modulazione per alcuni minuti. Se la temperatura rimane stabilmente或者其他 il set, la stufa si spegne.

Il riavvio avviene dello che la temperature ambiente scende al di sotto della temperatura impostata di quale grado (default 2^ ).

Se la temperatura fumi dovesse augmentare ancora,或者其他 un limite impostato, appeare l'allarme HOT FUMI e la stufa attiva la procedura di spegnimento.Durante la normale operativita, a intervalli prestabiliti viene attivata la modalità PULIZIA BRACIERE per una durata prefissata di alcuni secondi.

4.2.3 Spegnimento

Per spagnere la stufa è sufficiente premere il pulsante P3 per circa 3 secondi.

La coclea è immeditamente arrestata e l'estrattore fumi viene portato a velocità elevata facendo apparire sul display la scritta PULIZIA FINALE. I motori di aspirazione fumi e di ventilazione dell'aria resteranno accesi sono a che la temperatura della stufa sare scca sufficientemente. Al termine dell'operazione comparirà sul display la scritta SPENTO.

Durante la fase di spegnimento non è possibile riavviare la stufa fino a quando la temperatura fumi non è scesa al di fatto di un valore prefissato per un tempo prestabilitito. Qual'ora si prema il tasto di accensione verrà visualizzata la scritta ATTESA RAFFRED.

4.2.4 Funzioni aggintive del radiocommando

Sul display del radiocommando sono visualizzate tutte le informazioni sul funzionamento della stufa.

Le funzioni fondamentali sono:

STATO	DESCRIZIONE
SPENTO	Stufa spento
START	E' in corso la fase iniziale di accensione di start
CARICA PELLET	E' in corso il carico del pellet durante la fase di accensione
ATTESA FIAMMA	E' la fase precedente alla comparsa della fiamma.
FIAMMA PRESENTE	E' comparsata fiamma e l'stufa è in fase di riscaldamento
LAVORO	Fase normale di lavoro
MODULA - MODULA F	Potenza ridotta perché temp. raggiunta o temp. fumi elevata
PULIZIA BRACIERE	Pulizia automatica ad intervalli regolari
PULIZIA FINALE	Pulizia finale della stufa, prima dello spegnimento
STAND-BY	Stufa spento perché temperatura raggiunta e in attesa di richiesta
ATTESA RAFF-	L'stufa non più essere riaccesso perché in attesa di raffreddamento

Il radiocommando è dotato della funzione di blocca tasti. Questa è disponibile solo se abilitata dal technique specializzato in fase di prima installatione.Premendo il tasting P5 si accede alla lista dei sottomenu. Essi permettono di variarle le impostazioni del controllo elettronico. I vari sottomenu si possono scorrere premendo i tasti P1 e P2, e vi si cui accedere premendo il tasting P5 ed uscire premendo il tasting P3.

MENU'01 - Regola ventole

Le velocità delle ventole dell'aria è automatica e segue la potenza impostata. Se si desidera limitare il flusso d'aria calda è possibile impostare manually le velocità massima scegliendo un valore da 1 a 5. Impostando ad esempio il valore 3, i ventilatori aumento automaticamente la velocità, ma senza superare la velocità d'impostazione pari a 3.

MENU'02-Set orologio

Prima di operare con la stufa è necessario impostare l'ora e la data corrente affinché si abbia un riferimento per le eventuali programmazioni del crono. Il controllo elettronico è provvisto di batteria al litio mod. CR2032 da 3 Volt che permette all'orologio interno un autonomia propria; qualora a stufa non alimentato l'orologio non mantiene l'orario o alla riaccensione viene visualizzato una series di zeri è necessario procedere alla sostituzione chiamando un centro di assistenza autorizzato. Per regolare l'orologio, accedere al menu premendo P5 e impostare il giorno con i tasti P1 e P2. Premendo sulla P5, si può passare alla regolazione delle ore, minuti, giorno, mese ed anno.

MENU'03-Setcrono

Permette di abilitare e disabilitare tutte le funzioni del programmatiche oraria. Per abilitare il crono accedere al primo sottomenu ABILITA CRONO ed impostarlo su ON con i tasti P1 e P2. I comandi manuali da pannello di emergenza o da telecomando sono prioritari rispetto alla programmazione.

La stufa è dotata di tre diversi tipi di programmazione: giornaliera, settimanale e del week-end.

Le programmazioni giornaliere, settimanali e del week end, sono attive solo se vieneabilitato il crono generale.

Accedendo al secondo sottomenù PROGRAM GIORNO è possibile abilitare o disabilitare la programmazione giornaliera con i tasti P1 e P2. Premendo poi il tasting P5 e poi i tasti P1 e P2 è possible impostare fina a due fasi di funzionamento delimitate dagli orari impostati.

Accedendo al secondo sottomenù PROGRAM SETTIM è possibile abilitare, disabilitare ed impostare le funzioni della programmazione settimanale.Seguire le medesime modalità del paragrafo precedente.

E' possibl e impostare fino a quattro fasi di funzionamento delimitate dagli orari e dai giorni impostati.

Effettuare la programmazione conattenzione evitando di far sovrapporre le ore di attivazione e/o disattivazione nelle stesso giorno in differenti programmi.

Accedendo al terme sottomenù PROGRAM WEEK-END è possibile abilitare, disabilitare ed impostare le funzioni della programmazione settimanale nel fine settimana.Seguire le medesime modalità del paragrafo precedente. E' possible impostare fino a due fasi di funzionamento delimitate dagli orari.

Al fine di evitare operazioni di avvio e spegnimento non voluti, attivare un solo programma perolta.

MENU'04-Scegli lingua

Con esta selezione è possible selezionare la lingua desiderata tra quella disponibili.

MENU' 05 - Modo stand-by

Con la selezione ON nella modalità STAND-BY la stufa si spegne automaticamente dopo che la temperatura T ha raggiunto il valore (Tsettaggio+ΔT) per un tempo prefissato.

La successiva riaccensione in automatico sare possibile solamente quando la temperatura ambiente scende al di除去 di quella di settaggio impostata di quali grade e precisely (Tsettaggio - T ) dove T di default = 2^ . Con la selezione OFF, non è attiva la modalità STAND-BY, ma la funzione di modulazione. Pertanto quando la temperature supera il valore di SET la stufa funzionera in potenza minima.

MENU' 06 - Modo cicalino

Con esta selezione è possible attivare o disattivare le segnalazioni acustiche dell'stufa per gli allarmi.

MENU' 07-Carico iniziale

Consente di effettuare un precarico di pellet per un tempo definito. Questa funzione può essere attivata solo ad stufa spento ed è utilizzata se la coclea di caricamento si è svuotata per esaurimento del pellet. Si avvia con il tasto P1 e si interrompe con il tasto P3.

MENU' 08 - Stato stufa/stufa

Tale selezione è riservata al solo tecnico autorizzato del centro di assistenza COLA.

MENU' 09 - Tarature tecnico : Tale selezione è riservata al solo tecnico autorizzato del centro di assistenza COLA

La modifica dei parametri tecnici sul menu 09 deve essere effettuata da personale autorizzato e competente; eventuali modifiche fatte in modo casuale possono provocare gravi danni che escludono da qualsiasi responsabilità la ditta COLA.

MENU' 10 - Tarature installatore : Tale selezione è riservata all'institutoreabilitato e/o al tecnico autorizzato del centro di assistenza COLA.

MENU' 11 - Modalità ECO: Con la selezione ON nella modalità ECO, si vincola la stufa a funzionare in modulazione,cisionapotenza minima.Sul display compare I'indicazione MOD.ECO.

Il prosepto segunte sintetizza la struttura dei menu con le varie selezioni disponibili per l'utente:

4.2.5 Sostituzione della batteria

Il telecomando è alimentato da tre batterie poste nel retro del dispositivo e per il suo inserimento ed eventuale sostituzione è necessario procedere nel modo seguente:

Coperchio

• Aprire il coperchio posto nella parte posteriore del telecomando;
• Sostituire le batteria modello AAA da 1.5 V nella sede rispettando la polarità;
• Chiudere il telecomando

• Tenere il telecomando lontano da fonti di calore dirette e dall'acqua.
• La batteria del telecomando deve essere sostituita e smaltita in modo sicuro rispettoando le norme locali.

4.3 Utilizzo tramite pannello comandi

Per acceder e pannello rimuovere il profilo di protezione posto nella parte inferiore dell'stufa. Premendo i tasto P3 del pannello comandi per alcuni secondi è possibile accendere e spegnere la stufa. Tramite la pressione dei tasti P1 e P2"Ince si poto impostare la potenza massima, indicata dal led del tasto P2. Poi la potenza intermedia parla potenza 3, indicata dall'accensione del led di entrambi i tasti P1 e P2, ed infine la potenza minima, indicata dal led del tasto P1. Con il pannello di emergenza non si poto impostare il set di temperatura, la potenze di funzionamento intermediie e non si poto accederate ai vari menu.

4.4 Regolazione flussi uscita aria calda

La stufa mod.AFRODITE dispone di un ventilatore centrifugo di scambio termico con la camera di combustione che consente di alimentare i flussi d'aria calda frontalmente alla stufa e/o superioremente in canalizzazione come indicato nel par.1.4 ; la direzione del flusso d'aria calda è data alla posizione di una valvola interna comanda manually tramite una leva ed un asta con pomello .

La portata d'aria calda dipende alla scelta delle uscite e alla potenza impostata sulla stufa, alla potenza 5. abbiamo la velocità massima del ventilatore con la massima portata d'aria calda.

La stufa ha la possibilità di direzionare i flussi d'aria calda totalmente o in parte sulla griglia superiore frontale oppure sulla griglia superiore e nell'attacco dell'impianto di canalizzazionetramite una valvola comandata da una leva ed un asta a commando manuale ; tale asta , provvista di pomello, è dotata di 4 tacche di riferimento per consentire il fermo selezione della direzione del flusso d'aria calda come rappresentato in figura.

Asta di dato in posizione alta 1^ riferimento FLUSSO ARIA CALDA in direzione frontale

VALVOLA di lavoro direzione flusso aria calda

Asta di lavoro in posizione Bassa 4^ riferimento FLUSSO ARIA CALDA in direzione superiore e in canalizzazione

Asta di lavoro in posizione intermedia - 2^ rifer. FLUSSO ARIA CALDA in direzione frontale, in direzione superiore e in canalizzazione

Asta di lavoro in posizione intermedia - 3^ rifer. FLUSSO ARIA CALDA in direzione frontale, in direzione superiore e in canalizzazione

L'uscita canalizzata dell'aria calda standard di fornitura è verticale; su richiesta del cliente è possibile ruotare il raccordo di uscita di 90^ o 180^ consentendo la fuoriuscita dell'aria calda sul lato posteriore alto oppure con l'aggiunta di un tubo flessibile nel lato posteriore basso o in direzione pavimento.

Eventuali modifiche devono essere effettuate da personale autorizzato e competente ; le modifiche fatte in modo casuale possono provocare gravi danni all'apparecchio escludendo da qualsiasi responsabilita la ditta COLA .

4.5 Sonda opzionale e termostato esterno

L'apparecchio di series controlla la temperatura ambiente tramite una sonda che ha la funzione di regolare la potenza in base alla temperatura impostata.

La sonda è posizionata nel radiocommando, e quindi misura la temperature dell'ambiente dove è posizionato il radiocommando stesso. A scelta dell'utente può essere utilizzato un termostato esterno, collegato direttamente alla scheda madre, in cui il dispositorio può essere posizionato nel punto più idoneo.

Il termostato esterno delve essere del tipo 'normalmente aperto'.

Rivolgersi ad un tecnico autorizzato e seguire le seguenti indicazioni:

• specnere l'apparecchio agenda sull'interruttore generale e staccare il cavo dell'alimentazione;
• accedere alla schedamadremontandoipannellidrivestimento;
• con riferimento allo schema elettrico, collegare i due cavi del termostato sui relativi morsetti TERM della sched;

• rimontare il tutto, impostare poi SONDA RADIO nel menu 10;

• Impostare poi come segue:

• in caso di termostato esterno: Impostare un SET di temperatura pari a 7^ sul radiocommando e regolare il SET del termostato esterno come desiderato;

• in caso di cronotermostat esterno: Impostare un SET di temperatura pari a 7^ sul radiocommando e regolare il SET del cronotermostat esterno come desiderato.

E' obblatorio disabilitare la funzionalità crono interno nel menu 03 ed impostare la funzione STAND-BY su ON. Al raggiungimento della temperatura di SET la stufa non andra in modulazione, ma si spegnerà. Si consiglia tuttavia di utilizzare la funzione di programmazione oraria dell'stufa e la sola funzione di SET del cronotermostato esterno. In quello modo si evita di create conflitti tra la programmazione dell'stufa e quella del cronotermostato

• Verificare il corretto funzionamento.

In caso di sonda opzionale rivolgersi ad un technician autorizzato e seguire le seguenti indicazioni:

spagnere l'apparecchio scollegando il cavo dell'alimentazione o agenda sull'interruttore esterno;

• accedere alla schedamadremontandoipannellidi rivestimento;
• con riferimento allo schema elettrico, collegare i due cavi della sonda sui relativi morsetti N.AMB della scheda e posizionale la testa della sonda nella posizione ritenuta più idonea;
• rimontare il tutto ed impostare poi SONDA LOCALE nel menu 10;
• verificare il corretto funzionamento.

4.6 Periodo di inattività (fine stagione)

Se I'stufa non viene utilizzato per lunghi periodi, e/o a fine di agli stagione è consigliato operare come segue

• togliere completamente il pellet dal serbatoio;
• scollegare l'alimentazione elettrica scollegando il cavo dell'alimentazione o agenda sull'interruttore esterno;
• pulire accuratamente e, se necessario, sostituire eventuali parti danneggiate da parte di personale qualificato ;
• in caso di rimozione della stufa sistematico in un luogo asciutto, sicuro e riparato da agenti atmosferici .

5 PULIZIA DELLA STUFA

E' importante procedere alla pulizia della stufa per garantire un corretto funzionamento ed evitare : annerimento del vetro, cattiva combustione, deposito di genere ed incombusti nel braciere , minore efficienza termica .

La stufa delve funzionare solo ed esclusivamente con porta fuoco sempre chiusa.

Le guarnizioni porta fuoco devono essere controllate periodicamente per evitare infiltrazioni d'aria ; infatti la camera di combustione ed il condotto di scarico pellet lavorano in depressione nelle con lo scarico fumi in leggera pressione .Le operazioni di pulizia ordinarie vengono normalmente effettuate dal cliente seguito leindicazioni del manuale nelle manutenzioni straordinarie , almeno 1 all'anno , devono essere svolte dal Centro Assistenza Tecnico autorizzato .

• Le operazioni di pulizia di tutte le parti vanno eseguite a stufa completeness fredda ed elettricamente scollegata;
• Smaltire i rifiuti della pulizia secondo le norme locali vigenti;
• E^ vietato mettere in funzione la stufa priva dei rivestimenti esterni;
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento.

Di seguito vengono riassunti gli interventi di controllo e/o manutenzione utili per il corretto utilizzato e funzionamento della stufa.

Parti / PeriodeTipologia della pulizia	1 giornopuliziaordinaria	2-3 giornipuliziaordinaria	1 mesepuliziaordinaria	2 - 3 mesipuliziaordinaria	1 annopulizia straordinaria :effettuata dal CentroAssistenza Tecnico
Braciere	■
Vanocene-cassetto		■
Vetro		■
Scambiatore fumi-deviatore			■		■
Collettore - estrattore fumi				■	■
Guarnizione porta - vetro					■
Canna - raccordo fumario					■

5.5 Pulizia braciere

Togliere il bracci, ed asportare i residui di cenerere che si sono depositi nella camera di combustione e nel porta bracci. A tale scopo cui è essere utilizzato un idoneo aspiratore. Questa operazione dovrè essere eseguita quotidianamente soprattutto in presenza di accumulo di materiale incombusto per assicurare una perfetta condizione di combustione in quanti i fori del bracci permettono il passaggio dell'aria di combustione.

Braciere sporco

Braciere pulito

Porta Braciere pulito

Il bracciere delve appoggiare sul porta bracciere e precisamente su tutte la fascia anulare alla presentare lucidi passaggio aria.

5.6 Pulizia contentitorecene

Direttamente molto il bracciere - porta bracciere è collocato il contentatorecene. Per procedere alla sua pulizia è necessario apreire la porta fuoco ed aspirare con un idoneo aspiratore la cenere presente al suo interno ed eventuali residui di combustione. Dopo la pulizia, è necessario chiudere lo sportello.

La pulizia del contentatore cenere cui esse eseguita ogni 2-3 giorni in funzione dell'utilizzo della stufa.

5.7 Pulizia del vetro e delle fissure circolazione aria

La pulizia del vetro cui èsere effettuata con un panno umido utilizzando detergenti specifici non abrasivi .

Tra vetro, ferma vetri e porta fuoco sulla parte inferiore e superiore sono state realizzate apposite fissure per la circolazione dell'aria e la pulizia interna del vetro. E' importante Maintainere pulite tali fissure da eventuali depositi di cenere e polvere. Eseguire quindi periodicamente una pulizia lungo tutto il contorno interno del vetro.

5.8 Pulizia estrattore fumi e della camera di combustione

Almeno una volta all'anno si deve procedere alla pulizia della camera di combustione, rimovendo tutti i residui di combustione dai deviatori interni, e dal percorso fumi. Per eseguire tale operazione è necessario rimuovere il coperchio ed il frontalino superiore della stufa. Rimuovero lo scambiatore in ghisa svitando le viti che lo fissano e procedere quindi alla pulizia dei deviatori e della camera. Inoltre è importante pulire l'estrattore fumi che si trovato sulla camera al quale si accede togliendo il cassetto cenere.

Ogni 3-4 mesi pulire le pareti interne (isolanti-refrattari) della camera di combustione con opportune attrezzature (pennelli) ed eventualmente sostituirle in quanto considerate materiali di usura.

La stufa agli 1800 ore di funzionamento o 2000 Kg pellet segnala, tramite un messaggio 'SCADENZA SERVICE', la richiesta di manutenzione straordinaria ( non in garanzia ) da parte di personale qualificato, il quale provvede ad una pulizia completa e al ripristino del messaggio .

Eventuali urti o forzature possono danneggiare l'estrattore fumi rendendolo rumoroso durante il funzionamento pertanto si consiglia di far eseguire tale operazione da personale qualificato.

5.9 Pulizia debimetro

All'interno del tubo di aspirazione è installato un debimetro ( misuratore del flusso d'aria comburente ) , il quale periodicamente , agli 3-4 mesi necessità di una pulizia interna con opportune attrezzature ( soffio d'aria compressa o idonei pennelli ) .

5.10 Pulizia delle ceramiche (per modelli in ceramicica)

Le ceramiche sono di fabbricazione artigianale e come tali possono presentare delle piccole imperfezioni superficialisia come micro punctinature sua come disomogeneita cromatiche . Per la pulizia delle ceramiche si consiglia di usare un panno morbido ed asciutto ; l'utilizzo di eventuali detergenti potrebbe evidenziate le eventuali imperfezioni .

5.11 Pulizia raccordo fumi - canna fumaria

Il raccordo fumi delve essere pulito minimo una volta all'anno o quando se ne presenti la necessità in base all'utilizzo che viene fatto della stufa e al tipo di installmente. L'operazione di pulizia preveDE l'aspirazione e la rimozione dei residui su tutti i tratti verticali e orizzontali nonché le curve dall'apparecchio alla canna fumaria.

E consigliato pulire annualmente anche la canna fumaria per avere la garanzia di una corretta e sicura evacuatione dei fumi.

Per qualiasi manutenzione e pulizia di fine stagione la ditta COLA consiglia di affidarsi ad un centro di assistenza autorizzato che ,及其他 ad eseguire le operazioni di pulizia verificcheràanche lo stato di usura dei componenti interni alla stufa .

6 MANUTENZIONE

6.1 Premessa

Gli interventi sui componenti interni della stufa devono essere effettuali da personale qualificato, rivolgendosi al centro assistenza autorizzato più vicino (smontaggio rivestimento, componenti interni della stufa, componenti elettrici - fig. 5.1 - 5.2 - 5.3).

Prima di agli'intervento accertarsi che sia disinserita la spina dell'alimentazione elettrica e la stufa sua completeness fredda.

7 RICERCA GUASTI

7.1 Gestione degli allarmi

La presenza di un allarme si identifica con l'emissione di un segnale acustico (se attivato) e con un messaggio presente sul pannello di controllo.

In caso di allarme si attiva automaticamente la procedura di spegnimento. Annullare la segnalazione premendo il tasto P4 e attendere che la stufa raggiunga lo stato di OFF. Risolverve la causa che lo ha provocato e riavviare la stufa secondo la normale procedura illustrata nel presente manuale.

Sotto sono elencati gli allarmi che possono comparire sul pannello di controllo con cause e rimedi:

ALLARMI - MESSAGGI
Segnalazione	Anomalia	Cause possibili	Rimedi
AL 1BLACK OUT	Avviene nel caso di interruzione di alimentazione elettrica durante le fase di funzionamento	E' mancata l'alimentazione dell'impianto elettrico del locale di installment della stufa	- Portare la stufa in OFF premendo il pulsante P4 e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 2SONDA FUMI	Avviene nel caso di guasto della sonda di rilevamento della temperature dei fumi	- La sonda è guasta- La sonda è scollegata alla scheda	Le operazioni di ripristino devono essere condotto da un centro di assistenza
AL 3HOT FUMI	Avviene nel caso cui la sonda fumi rileviva una temperature dei fumi elevata	- Suriscaldamento della stufa dovuto all'utilizzo per un tempoccessivamente prolongato- Il ventilatore tangenziale èdifettoso o non è alimentato-Eccessivo carico pellet	- Attendere il raffreddamento della stufa e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 4ASPIRAT-GUASTO	Avviene quando ilventilatore di aspirazione fumi è guasto	- Il ventilatore fumi è bloccato- Il sensore controllo velocità èguasto- Manca l'alimentazione elettrica al ventilatore fumi	Le operazioni di ripristino devono essere condotte da un centro di assistenza
AL 5MANCATA ACCENS	In fase di accensione non infiamma il pellet	- Il serbatoio del pellet è vuoto.- La resistenza elettrica èdifettosa, sporca o fuori alla corretta posizione.- Taratura carico pellet non corretta.	- Verificare la presenza di pellet nel serbatoio.- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 6 MANCANO PELLET	Durante le fasi di funzionamento, si spegne la fiamma	- Il serbatoio del pellet si è svuotato- Il motoriduttore di carico pellet è guasto o non alimentato	- Verificare la presenza di pellet nel serbatoio- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 7 SICUREZ TERMICA	Avviene nel caso di intervento del termostato di sicurezza della temperatura canale coclea.	- Surriscaldamento della stufadovuto all'utilizzo per un tempoccessivamente prolongato- Braciere intasato da uneccessiva quantità di cenereaccumulata	Sbloccare il termostato di sicurezza agenda sul pulsante di ripristino e ripetere la procedura di accensione
AL 8 MANCA DEPRESS	In fase di lavoro la stufarileva una pressione inferiore alla soglia di taratura del vacuostato	- La camera di combustione è sporca- Il condotto fumi è ostruito- La porta fuoco non è chiusa- Le valvole anticoccipio sono aperte-inceppate- Il vacuostato è difettoso	- Verificare la pulizia delcondotto fumario e della camera di combustione, la chiusura ermetica della porta e dellavalvola anticoccipio. Poi ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da uncentro di assistenza
AL 9 TIRAGGIO INSUFF	Il flusso d'aria comburette è sceso al di fatto di una soglia predefinita	- La camera di combustione è sporca- Il condotto fumi è ostruito- La porta fuoco non è chiusa- Le valvole anticoccipio sono aperte-inceppate- Il debimetro è sporco o difettoso	- Verificare la pulizia delcondotto fumario, della camera di combustione e del debimetro;la chiusura ermetica della porta e delle valvole anticoccipio. Poi ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da uncentro di assistenza
AL b ERRORE TRIAC COC	Avviene quando ilmotoriduttore funziona in continuo	- Parametri inserti non corretti- La schedamadre difettosa	Le operazioni di ripristino devono essere condotte da uncentro di assistenza
ATTESA RAFFRED	Avviene riaccendendo la stufa subitobero averla spenta	Stufa sulla troppo calda per poter�始iare una fase di accensione	Attenderile il completorfraffreddamento della stufa e ripetere la procedura di accensione
GUASTO DEBIMET	Avviene quando il debimetro viene scollegato. Il controllo non rileva laquantità d'aria comburette ma non spegne la stufa	Il cavo di collegamento del debimetro è stato disconnesso	La stufa continua il suo normalefunzionamento e la sicurezza ègarantita dai restanti dispositiivi.Si consiglia comunque dicontattere quello primaun centro di assistenza
SCADENZA SERVICE	Avviene quando la caldaia ha superato le 1800 ore di funzionamento o 2000 Kg pellet, dal precedenteintervento di manutenzione	La stufa necessita di manutenzione straordinaria.	La stufa continua il suo normalefunzionamento. Si consigliacomanche di contattere quello prima un centro di assistenza.

8 INSTALLATORE

8.1 Menu installmenter

Le seguenti istruzioni sono riservate solo al personale technique con competenze specifiche riguardo gli apparecchi Cola.

Cambiare i parametri in modo non opportuno può provocare gravi danni agli appearecchi, alle persone e all'ambiente. In tal caso la Cola s.r.l. non si assume nessuna responsabilità.

Per accedere a TARATURE INSTALLATORE premere il pulsante MENU e con i tasti di scorrimento visualizzare la voce TARATURE INSTALLATORE e poi agire sul pulsante MENU.

Premere poi sui pulsanti di scorrimento fino a visualizzare la chiave di accesso 10 e premere il pulsante MENU. Si possono visualizzare i vari parametri con i tasti di scorrimento, accedervi con il tastingo MENU, modificarli con i tasti di scorrimento e uscirne con il tastingo ESC.

Inesso sono contenuti i parametri di regolazione molto significati.

Codice parametro	Descrizione
10-01	Permette di aumento o diminuire la durata di OFF della coclea per tutte le potenze.
10-02	Permette di aumento o diminuire la velocità del estrattore fumi per tutte le potenze di un valore pari al 5% per agli unità.
10-03	Abilitazione blocco tasti.
10-04	Delta ON/OFF del set della temperatura della sonda di regolazione (vedi parametro 10-07)
10-05	Ritardo dello spegnimento della stufa. Valido solo nel caso di Stand-by su ON.
10-06	Permette di abilitare la auto calibrazione.
10-07	Permette di scegliere con quale sonda settare la regolazione della stufa:-SONDA LOCALE: sonda a bordo stufa e connessa alla schedà madre.-SONDA RADIO: sonda posizionata sul radiocommando.

La dit si riserva di apportare in qualsi asi momento, alla preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti. I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

COLA S.r.l. - Viale del Laboro, 7/9 - 37040 Arcole (VR) Italy - Tel. [phone] - Cod. Fisc. - P.IVA e Iscr. Reg. Impr. 02990180230
Capitale Sociale Euro 52.000.00 i.v. - R.E.A. VR-301021 - Socio Unico - Fax Amministrazione 045 6100317 - Fax Commerciale 045 7639032
Fax Assistenza 045 7639030 - Fax Logistica 045 6144048 - e-mail: [e-mail] - website: www.colastufe.com
Direzione e coordinamento della Ferroli S.p.A.

1. GENERAL INFORMATION

Direzione e coordinamento della Ferroli S.p.A.

Direzione e coordinamento della Ferroli S.p.A.
