CBG6402X - Cappa da cucina CANDY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante da incasso
Marca	Candy
Modello	CBG6402X
Dimensioni di incasso (L x P)	490 x 250 mm
Distanza minima sopra il piano di cottura	65 - 75 cm
Diametro del condotto di evacuazione	150 mm
Numero di velocità	3 (bassa, media, alta)
Tipo di filtro antigrasso	Filtro metallico antiaderente, pulibile mensilmente
Filtro a carbone attivo	Opzionale, da sostituire annualmente
Illuminazione	LED, 220 V max 2 W
Alimentazione elettrica	220-240 V ~, fusibile 3 A
Classe elettrica	Classe I, messa a terra obbligatoria
Installazione	Incassata in un mobile sospeso o a muro
Manutenzione del filtro antigrasso	Pulizia mensile con detergente domestico
Sostituzione del filtro a carbone	Almeno una volta all'anno
Sostituzione della lampadina	LED identico (220 V max 2 W)
Sicurezza	Distanza di sicurezza 65-75 cm, arresto di emergenza non menzionato
Utilizzo	Solo domestico, non per barbecue o rosticcerie

Domande frequenti - CBG6402X CANDY

Qual è la distanza ideale tra la cappa e il piano di cottura?

La distanza consigliata è di 65 a 75 cm sopra la superficie di cottura per un migliore effetto di aspirazione.

Come pulire il filtro antigrasso?

Pulire il filtro antigrasso ogni mese con un detergente domestico e un panno morbido. Non utilizzare mai spugne abrasive o spazzole rigide.

Con quale frequenza occorre sostituire il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito almeno una volta all'anno, a seconda della frequenza di utilizzo della cappa.

Cosa fare se la luce si accende ma il ventilatore non funziona?

Ciò può indicare che la pala del ventilatore è bloccata. Spegnere l'apparecchio e farlo riparare da un tecnico qualificato.

Come sostituire la lampadina LED?

Spegnere e scollegare l'apparecchio. Rimuovere il coperchio della lampada svitando le 2 viti, quindi svitare la lampadina LED e sostituirla con una lampadina identica (220 V max 2 W).

Posso utilizzare la cappa senza evacuazione esterna?

Sì, è possibile utilizzare la cappa in modalità ricircolo installando un filtro a carbone attivo per catturare gli odori.

Quali sono i rischi se il filtro antigrasso non viene pulito regolarmente?

Un filtro antigrasso intasato può provocare un rischio di incendio e ridurre le prestazioni di aspirazione.

La cappa può essere installata sopra un fornello a gas?

Sì, ma evitare la cottura diretta alla fiamma e mantenere la distanza di sicurezza di 65 a 75 cm.

Cosa fare in caso di forti vibrazioni?

Verificare se l'unità è sospesa correttamente e se la console è ben fissata. Se il problema persiste, la pala del ventilatore o il motore potrebbe essere danneggiato. Contattare un tecnico qualificato.

Come smaltire la cappa a fine vita?

Non gettarla con i rifiuti domestici. Riciclarla in un centro di raccolta autorizzato per i rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

MANUALE UTENTE CBG6402X CANDY

MANUALE DI INSTALLAZIONE E USO

SOMMARIO

INTRODUZIONE 54

PRECAUZIONI DI SICUREZZA 54-55

PREPARAZIONE ALL'INSTALLAZIONE: 57

SPECIFICHE 58

INSTALLAZIONE 58-59

USO 60

MANUTENZIONE 61

SOLUZIONE DEI PROBLEMI 62

PROTEZIONE DELL'AMBIENTE 62

INTRODUZIONE

Grazie per aver scelto esta cappa per cucina.

Questo manuale di istruzioni fornisce tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico.

Perutilizzare l'elettrodomestico in maniera corretta e sicura, consultare attendamente questo manuale di istruzioni prima dell'installazione e dell'uso. La cappa per cucina è realizzata con materiali di elevata qualità e con un design ottimizzato. Grazie al motore elettrico molto potente e al ventilatore centrifugo, la potenza di aspirazione è molto elevata e il funzionamento è silenzioso; la cappa è dotata di unhetto antiaderente per il grasso ed è facile da montare.

PRECAUZIONI DI SICUREZZA

Non consentire ai bambini di giocare con l'apparecchio.
- La cappa per cucina è destinata solo a usi residenziali e non è adatta ai barbecue, alle rosticcerie o ad altri scopi commerciali.
- Il correto funzionamento della cappa per cucina e del filtrro richiedono una pulizia regolare.
- Pulire la cappa per cucina come indicate nel manuale di istruzioni ed evitare rischi di bruciature. Per evitare il rischio di incendi, eseguire le operazioni di pulizia come descriptors nelle istruzioni.
- Evitare la cottura diretta con i fornelli a gas.
- Garantire un'adeguata convenzione nell'ambiente di cucina.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un rappresentante o da una persona con analoga qualifica per evitare danni.
- Se gli estrattori vengono utilizzati assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.

• L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuazione dei fumi di elettrodomestici che bruciano gas o altri combustibili.
• Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.
• Questo elettrodomestico più essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo quello supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.
• Sorvegliare i bambini affinché non giochino con l'elettrodomestico.
• La pulizia e la manutenzione non devono essere effettuate dai bambinienza supervisione.
• Non produit fiamme libero sotto l'estrattore.
• ATTENZIONE! I componenti accessibili potrebbero divertare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura.
• Le avventenze sono riprodotte nelle istruzioni che descrivono dettagliatamente il montaggio dell'apparecchiatura.

Pericolo di scariche elettriche

• Inserire la spina dell'apparecchio solo in una presa adeguatamente collegata a terra. In caso di dubbi, chiedere consiglio a un technician qualificato.
• Il mancato rispetto di queste istruzioni cui causere lesioni personali fatali, incendi o scosse elettriche.

La lampada utilizzata in quello prodotto non è adatta per l'uso nell'illuminazione di una stanza.

Lo scopo di但这a lampada è fornire illuminazione per l'utilizzo del prodotto.

Installazione elettrica

Tuttal'installazione deve essere eseguita da una persona competente o qualificata elettricista. Prima di collegare la rete elettrica assicurarsi che la rete elettrica la tensione corrisponde alla tensione sulla targhetta dei dati tecnici.

Connessione diretta

L'apparecchio deve essere collegato direttamente alla rete mediante un interrottore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che sua presente il collegamento elettrico corretto stato realizzato e conforme allo schema elettrico.

Il cavo non deve essere piegato o compresso.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o assemblaggio disponibile dal produttore o dal suo agente di servizio.

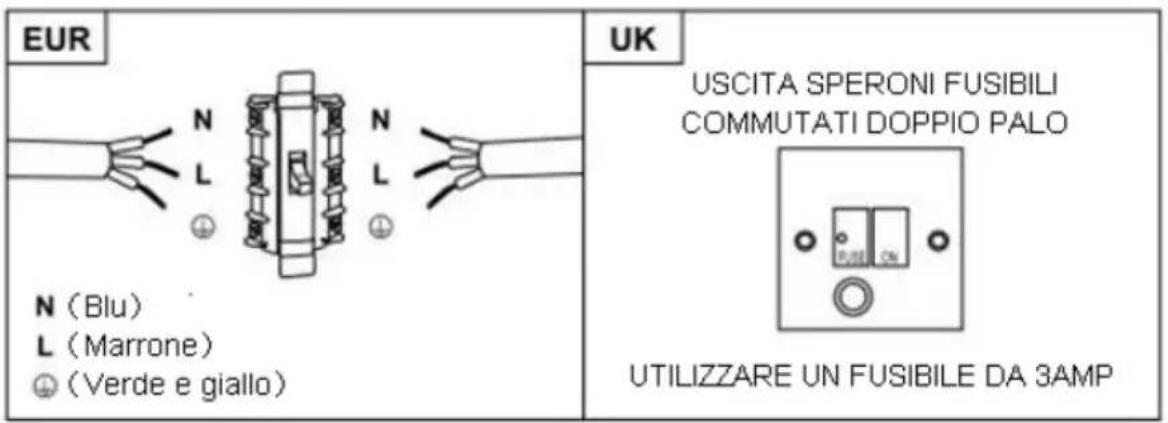

AVVERTIMENO: Questo è un appearecchio di classe I e DEVE essere collegato a terra

Questo appearecchioiene fornito con un cavo di alimentazione a 3 conduttori colorato come segue:

Marrone = L o Vivere

Blu = No Neutro

Verde e giallo = E o Terra

Il fusibile delve essere valutato a 3 Ampere.

Preparazione all'installazione:

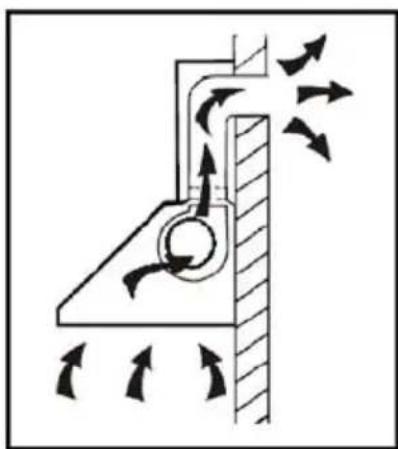

a. Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile o materiale non inflammabile con diametro esterno di 150 mm) come illustrato nella figura seguente.

b. Prima dell'installazione, sta ccare la spina alla presa.

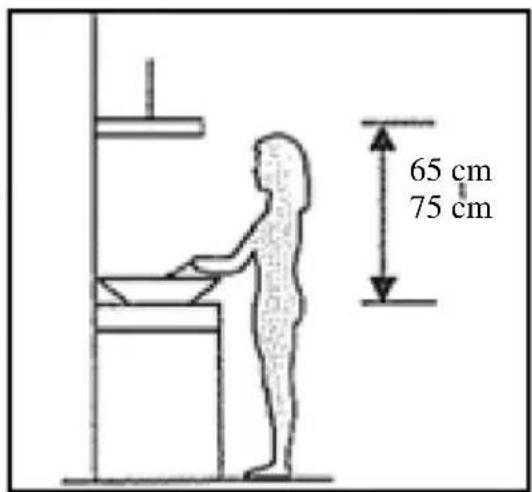

c. Per ottimizzare l'efficienza della cappa, collocarla a un a distanza compresa tra 65 e 75 cm dal piano cottura.

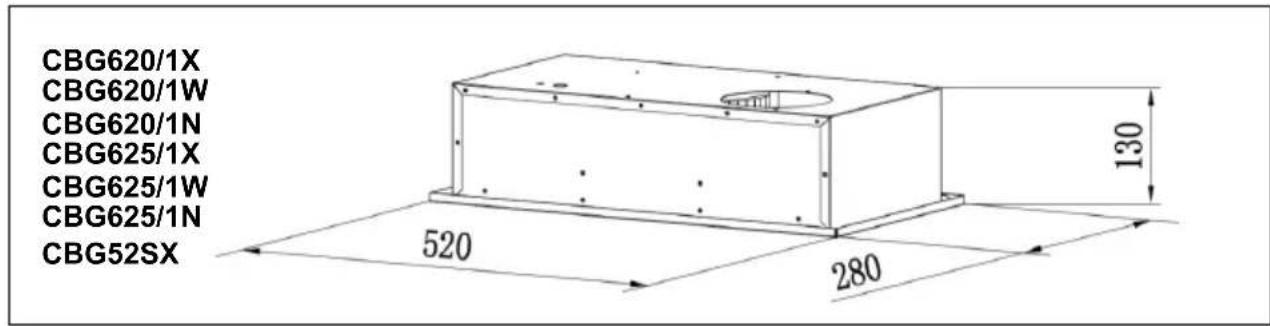

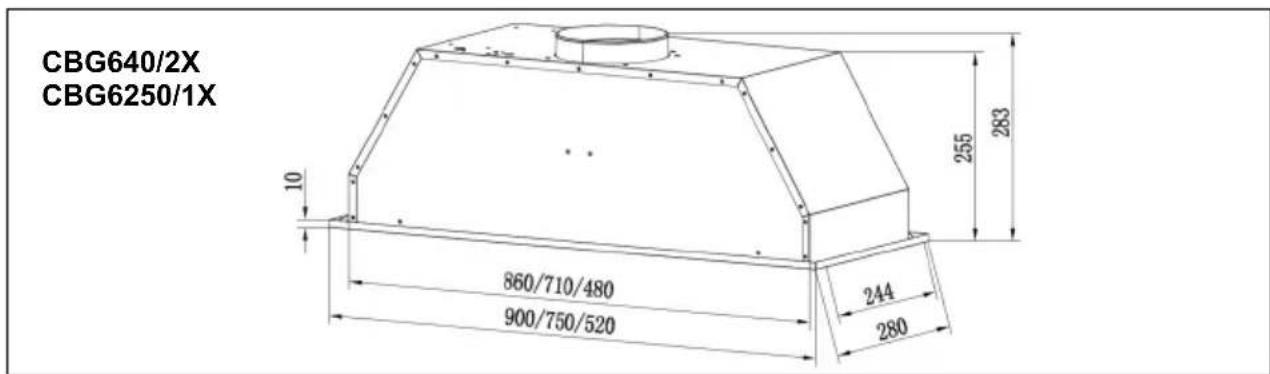

Specifiche

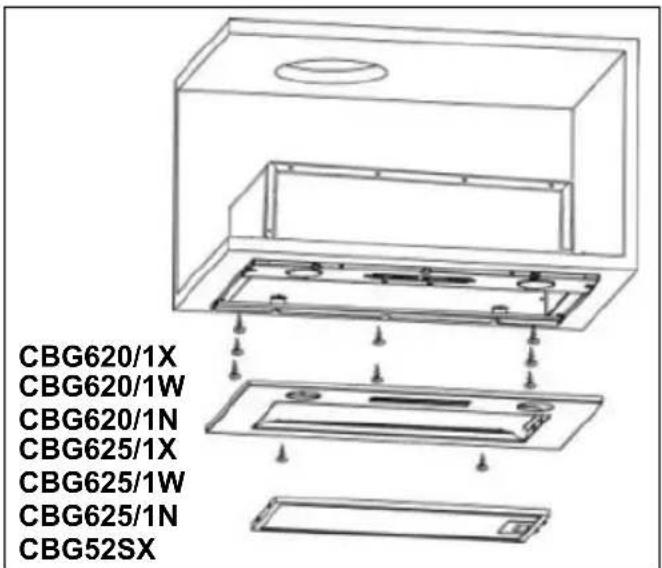

Installazione

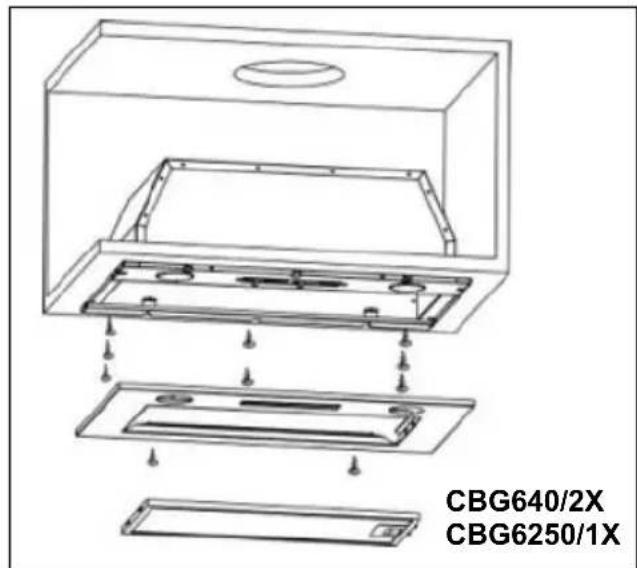

• L'estrattore generalmente viene installato in un pensile o un mobile a parete.

• Utilizzato un seghetto alternative, creare un foro di 490 × 250 ~mm per l'estrattore.

• Il foro delve essere distante almeno 35mm dal bordo del mobile.

• Togliere ilhetto antigrasso e le 2 viti sul pannello.
• Avvitare l'estrattore al mobile con le 8 viti fornite in dotazione.
• Rimontare il pannello con le 2 viti rimosse prima.

Per catturare gli odori è possibile utilizzare filtri ai carboni attivi.

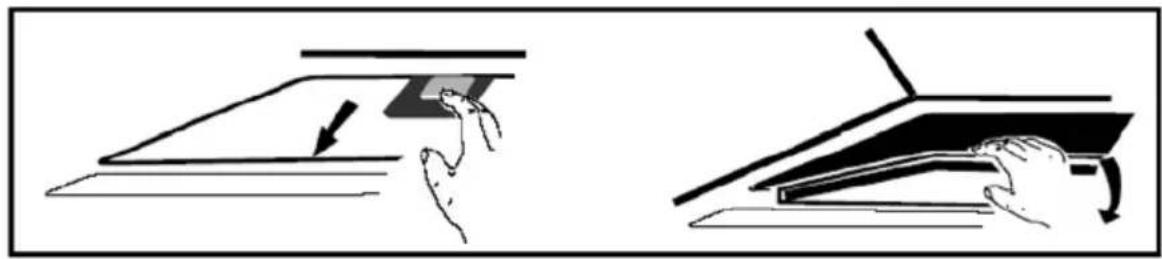

Per installare il filtro a carboni attivi occorre staccare il filtrro antigrasso.

Premere il dispositivo di blocco e tirarlo verso il basso.

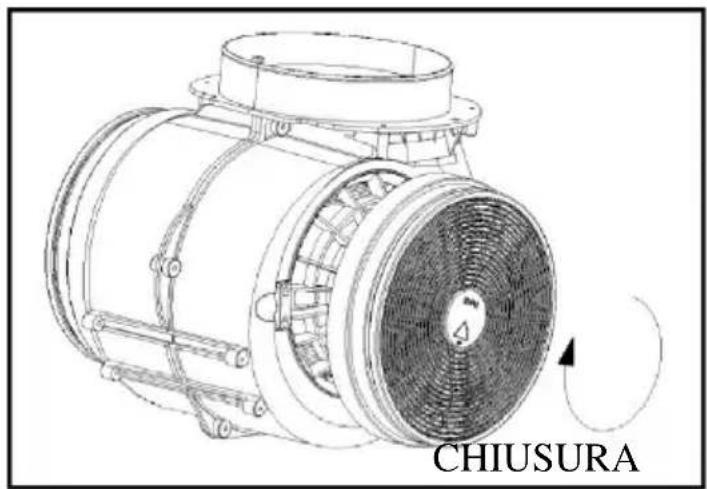

Applicare il filtro a carboni attivi nella'unità e ruotarlo in senso orario. Ripetere l'operazione sull'alto latero.

NOTA:

O Accertarsi che ilhetto sia bloccato saldamente, altrimenti potrebbe allentarsi e provocare danni.
Se si utilizza unhetto a carboni attivi, la potenza di aspirazione si riduce.

USO

Pulsante Off 0

E 'utilizzato per spagnere il ventilatore.

Pulsante bassa velocità

Serve per la ventilazione della cucina. è adatto per la cottura e l'ebollizione lenta che non producono molto vapore.

Pulsante media velocità

2

La velocità del flusso d'aria è ideale per la ventilazione in condizioni di cottura standard.

Pulsante alta velocità

Quando si producono vapori o fumi densi, premere il pulsante alta velocità per ottimizzare la ventilazione.

NOTA: premendo contemporaneamente i pulsanti Bassa, media e alta velocità, l'apparecchio funziona alla massima velocità.

Pulsante di illuminazione

MANUTENZIONE

Prima della pulizia, spegnere l'apparecchiatura e staccare la spina.

I. Pulizia regolare

Adoperare un panno morbido inumidito con acqua calda saponata o undetergente delicato per la pulizia di ambienti domestici. Non utilizzato mai spugnette metalliche, sostanze chimiche, materiali abrasivi o spazzole dure per pulire l'apparecchio.

II. Puliz ia mensile delhetto antigrasso

ESSENZIALE: per evitare il rischio di incendi, pulire ilhetto una volta al mese.

Il filtrro raccoglie grassi, fumi e polveri, per cui influisce direttamente sull'efficienza della cappa. Se non viene pulito, i residui grassi (potenzialmente infiammabili) saturano il filtrro. Pulirlo con un detergente per la pulizia di ambienti domestici.

III. Pulizia annuale del filtro a carboni attivi

Deve essere utilizzato SOLO se l'apparecchio viene adoperato in modalità ricircolo (senza sfiato all'esterno). Questo Filtering intrappola gli odori e deve essere sostituito almeno una volta all'anno, a seconda della frequenza di utilizzo della cappa.

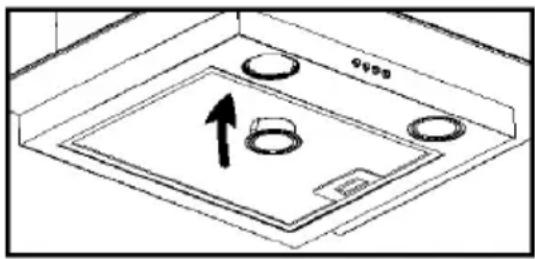

III. Sostituzione della lampadina

1. Spagnere l'elettrodomestico e staccare la spina.
2. Togliere il coperchio della lampada svitando le 2 viti.
3. Svitare la lampada a LED.

4. Sostituirla con una lampada dello stesso tipo e con la stessa potenza.

5. lampada a LED: 220 V, max 2 W.

Guasto	Causa	Soluzione
La luce si accende ma il ventilatore non funziona.	La pala del ventilatore è bloccata.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione. Il motore è d
La lampada e il ventilatore non funzionano.	La lampadina è bruciata.	Sostituire la lampadina con un'altra della stessa potenza.
	Cavo di alimentazione allentato.	Inserire nuovamente la spina del cavo di alimentazione.
L'apparecchio vibra notevolmente.	La pala del ventilatore è danneggiata.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore del ventilatore non è fissato saldamente.	Specnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	L'apparecchio non si aggancia correttamente alla staffa.	Smontare l'apparecchio e controlling se la staffa si trovna nella posizione corretta.
L'aspirazione è insufficiente.	Distanza eccessiva tra l'apparecchio e il piano cottura.	Regolare la distance a 65-75 cm.

anneggia

PROTEZIONE DELL'AMBIENTE

Le apparecchiature elettriche non devono essere smaltite assieme ai rifiuti domestici. Smaltire l'apparecchiatura in una struttura di riciclo. Per il riciclo, consultare le autorità locali o il fornitore.

Sull'unità è riportato il symbolo di conformità alla Direttiva europea 2012/19/UE relativà allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Garantendo il corretto smaltimento del prodotto, è possibile evitare consequences negative per l'ambiente e per la salute umana dovvute a uno smaltimento inappropriato.

Il significato sul prodotto indica che non既可以 essere smaltito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il ricicchio delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in conformità alle normative locali in materia di smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, il recupero e il ricicchio dell'apparecchio, rivolgersi all'ufficio pertinente di zona, all'azienda addetta allo smaltimento dei rifiuti urbani o al rivenditore da cui è stata acquistato.
