MANUALE UTENTE WX424.3 WORX

5. LEVA RILASCIO PROTEZIONE

8. PROTEZIONE LAMA INFERIORE

9. PROTEZIONE SUPERIORE DELLA LAMA

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.Mini sega multifunzione I

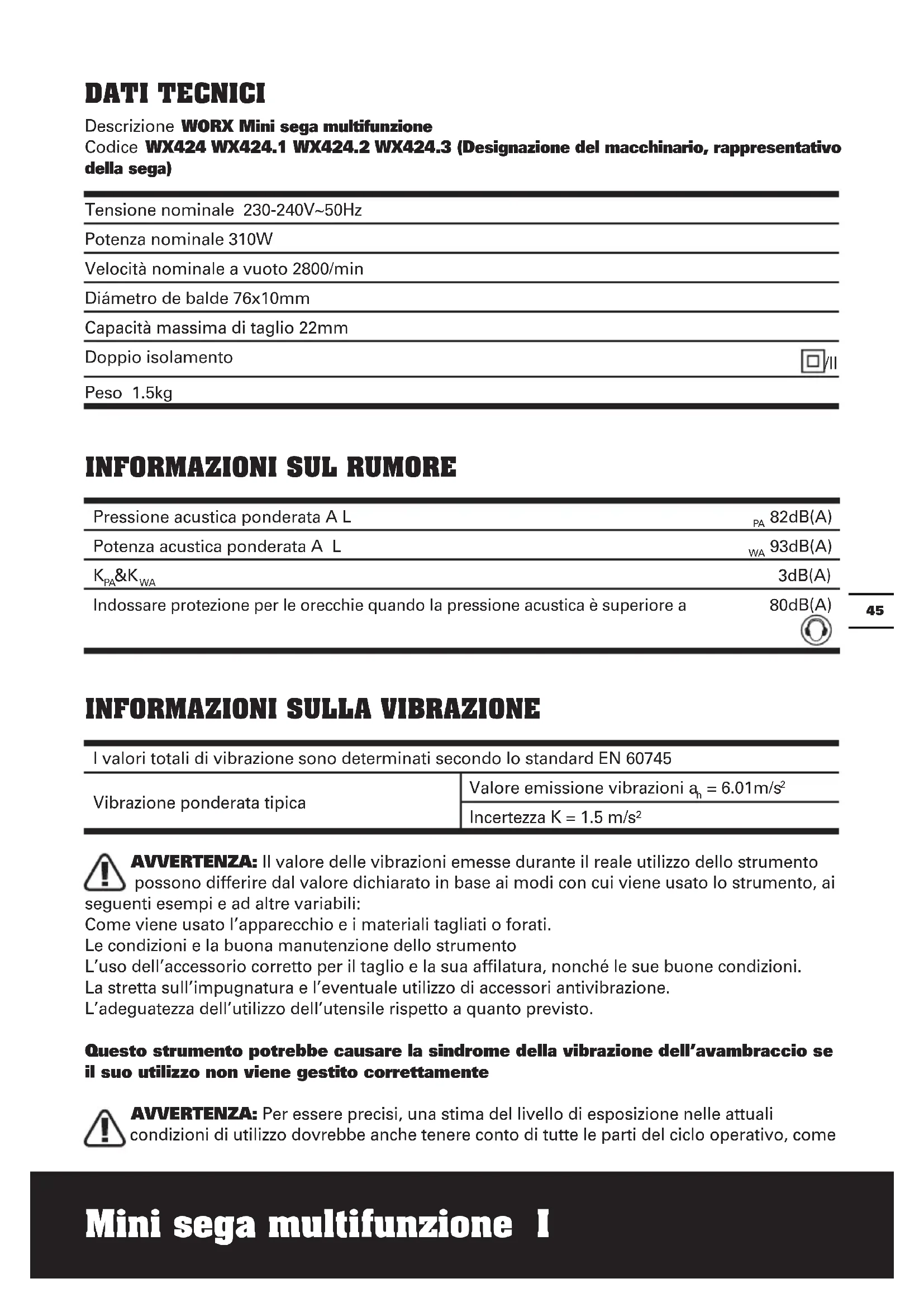

DATI TECNICI Descrizione WORX Mini sega multifunzione Codice WX424 WX424.1 WX424.2 WX424.3 (Designazione del macchinario, rappresentativo della sega) Tensione nominale 230-240V~50Hz Potenza nominale 310W Velocità nominale a vuoto 2800/min Diámetro de balde 76x10mm Capacità massima di taglio 22mm Doppio isolamento /II Peso 1.5kg

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L

82dB(A) Potenza acustica ponderata A L

3dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745 Vibrazione ponderata tipica Valore emissione vibrazioni a

Incertezza K = 1.5 m/s² AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, comeMini sega multifunzione I

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Usare sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI wx424 wx424.1 wx424.2 wx424.3 Adattatore per aspirapolvere 1 1 1 Copertura base antigraffio 1 1 1 Guida parallela 1 1 1 Chiave 2 2 2 Lama 24T TCT lama per taglio del legno 1 2 1 44 HSS per lama generica 1 1 / 50# diamante disco 1 1 / Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.Mini sega multifunzione I

1. Indossare sempre una mascherina

antipolvere, e protezione per gli occhi e per le orecchie.

2. Usare solamente le lame raccomandate

3. Indossare sempre i guanti quando si

maneggiano le lame e materiali grezzi. Le lame devono essere sempre trasportate in una custodia, quando applicabile.

4. Estrarre completamente il cavo di prolunga

per evitare il surriscaldamento.

5. Quando è necessario l’impiego di

prolunghe, è fondamentale accertarsi che il cavo abbia il corretto amperaggio per l’attrezzo e che quest’ultimo sia in buone condizioni (di sicurezza elettrica).

6. Assicurarsi che la tensione elettrica sia

uguale a quella indicata sull’etichetta.

7. Il Mini sega multifunzione è un utensile per

uso manuale, non fissare con morsetti o altro il Mini sega multifunzione.

8. Prima del taglio, controllare che la linea di

taglio sia libera da chiodi, viti, eccetera.

9. Non eseguire tagli di piccolo pezzi con il

Mini sega multifunzione. Se possibile usare un seghetto.

10. Eseguire solo tagli con la lama rivolta verso

il basso, mai rivolta verso l’alto o l’esterno.

11. Non usare lame la cui velocità

convenzionale non eccede la velocità a vuoto della sega.

12. Non rimuovere mai il sistema di

protezione. Non usare mai la sega se il sistema di protezione non funziona in modo appropriato. Non bloccare mai in posizione di apertura il sistema di protezione mobile. Il sistema di protezione deve muoversi liberamente.

13. Controllare sempre pareti, pavimenti e

soffitti per evitare tubature e cablaggi nascosti.

14. Dopo periodi prolungati d’attività, le parti

metalliche esterne e gli accessori possono diventare caldi.

15. Non tagliare materiali che contengono

16. Non usare il Mini sega multifunzione per

tagliare rami o pezzi di legno.

17. Non usare alcun tipo di disco abrasivo.

1. Tenere le mani lontane dalla zona di

taglio e dalla lama. Tenere l’altra mano sull’impugnatura ausiliaria, oppure sull’alloggio del motore. Se entrambe le mani tendono la sega, non possono essere tagliate dalla lama.

2. Non toccare la parte inferiore del

pezzo in lavorazione. La protezione non può proteggere dalla lama sulla parte inferiore del pezzo in lavorazione.

3. Regolare la profondità di taglio a

seconda dello spessore del pezzo in lavorazione. Sulla parte inferiore del pezzo in lavorazione deve essere visibile meno della metà del dente della lama.

4. Non tenere mai in mano o appoggiato

alle gambe il pezzo in lavorazione. Fissare il pezzo in lavorazione ad una piattaforma stabile. È importante fissare il pezzo da lavorare in modo appropriato per ridurre al minimo i contatti con il corpo, inceppamenti della lama e perdite di controllo dell’attrezzo.

5. Quando si eseguono tagli longitudinali,

usare una guida di taglio oppure una guida di scorrimento rettilinea. In questo modo si migliora l’accuratezza del taglio e si riducono le possibilità d’inceppamento della lama.

6. Usare sempre lame con dimensioni

e forma corrette rispetto ai fori per l’albero della sega circolare. Le lame che non corrispondono al sistema di montaggio della sega, funzioneranno in modo anomalo e provocheranno la perdita di controllo.

7. Non usare mai rondelle o bulloni

delle lame che siano danneggiati o inappropriati. Le rondelle ed i bulloni delle lame sono progettati in modo specifico per la sega, per fornire prestazioni ottimali e sicurezza operativa.Mini sega multifunzione I

ISTRUZIONI PER PREVENIRLI: - I contraccolpi sono reazioni immediate all’incastro, inceppamento o mancato allineamento delle lame che provocano il sollevamento e l’allontanamento incontrollato dell’attrezzo dal pezzo in lavorazione verso l’operatore. - Quando la lama è incastrata o inceppata saldamente nel solco del taglio, la lama va in stallo e la reazione del motore porta la sega rapidamente verso l’operatore. - Se la lama si deforma o perde l’allineamento con il taglio, i denti della parte posteriore possono scavare la superficie del legno provocando la fuoriuscita della lama dal solco facendo saltare la segna verso l’operatore.

entrambe le mani sulla sega ed impostare le braccia per resistere alla forza del contraccolpo. Impostare il corpo ai lati della lama, non in linea con la lama. Il contraccolpo può provocare rimbalzi della sega, però la forza del contraccolpo può essere controllata dall’operatore se sono prese le precauzioni appropriate.

2. Quando la è inceppata, oppure quando

si interrompe il taglio per qualsiasi motivo, rilasciare il grilletto e tenere ferma la sega sul materiale finché la lama si è fermata completamente. Non tentare mai di rimuovere la sega dal pezzo in lavorazione, oppure di estrarre la sega mentre la lama è in movimento, diversamente si provoca il contraccolpo. Trovare e risolvere la causa dell’inceppamento della lama.

3. Quando si riavvia la macchina sul

pezzo in lavorazione, centrare la sega nel solco del taglio e verificare che i denti non siano impegnati nel materiale. Se la lama è inceppata, potrebbe scattare in avanti o rimbalzare dal pezzo in lavorazione come è riavviata la sega.

4. Fissare i pannelli di grandi dimensioni

per ridurre al minimo il rischio di inceppamenti della lama e di contraccolpi.I pannelli di grandi dimensioni tendono a collassare sotto il loro stesso peso. I supporti devono essere collocati sotto entrambi i lati dei pannelli, vicino alla linea di taglio e sui lati del pannello.

5. Non usare lame spuntate o

danneggiate. Lame spuntate o installate in modo inappropriato, producono solchi ridotti che causano una eccessiva frizione, l’inceppamento della lama ed il contraccolpo.

6. Prima di eseguire il taglio le leve di

blocco della profondità di taglio e del taglio a bisello devono essere strette e bloccate. Se la regolazione della lama si sposta durante il taglio, si verifica inceppamento della lama ed il contraccolpo.

7. Usare particolare attenzione quando si

eseguono “tagli ad affondo” su pareti o altre zone cieche. La lama può tagliare oggetti che provocano in contraccolpi.

Prima di ogni uso verificare che la protezione inferiore si chiuda in modo appropriato. Non usare la sega se la protezione inferiore non si muove liberamente e non si chiude istantaneamente. Non fissare né legare mai la protezione inferiore in posizione di apertura. Se la sega è fatta cadere accidentalmente, la protezione inferiore può deformarsi. Sollevare la protezione inferiore con la maniglia retrattile ed assicurarsi che si muova liberamente e non tocchi la lama o altre parti, in tutte le angolazioni e profondità di taglio.Mini sega multifunzione I

2. Controllare il funzionamento della

molla della protezione inferiore. Se la protezione e la molla non funzionano in modo appropriato, devono essere riparate prima dell’uso. La protezione inferiore può funzionare in modo rallentato a causa di parti danneggiate, depositi gommosi, oppure un accumulo di sporcizia.

3. Assicurare che la piastra guida

della sega non si sposterà durante l’esecuzione del tuffo “ tagliare “quando l’impostazione lama smusso non è a 90°. Blade spostando lateralmente causerà vincolanti e probabilmente kick back.

4. Accertarsi sempre che la protezione

inferiore copra la lama prima di appoggiare la sega su mobili o sul pavimento. Questo eviterà di danneggiare I mobili o il pavimento. Prestare attenzione al tempo che impiega la lama per fermarsi dopo avere rilasciato l’interruttore.

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Questi laser di norma non rappresentano un pericolo per gli occhi, tuttavia l’osservazione diretta del raggio laser può provocare accecamenti. Non guardare direttamente il raggio laser. Esistono pericoli se si guarda deliberatamente il raggio laser; osservare tutte le seguenti regolare di sicurezza:

1. Il laser deve essere usato e mantenuto

in accorso alle istruzioni del produttore.

2. Non puntare mai il raggio laser verso

le persone oppure oggetti diversi dal pezzo in lavorazione.

3. Il raggio laser non deve essere

puntato deliberatamente verso le persone e non deve essere diretto agli occhi delle persone per più di 0.25 secondi.

4. Assicurarsi sempre che il raggio

laser sia puntato su pezzi solidi e senza superfici riflettenti; il legno e superfici grezze sono accettabili. Fogli metallici lucidi e riflettenti, e simili, non sono adatti per le applicazioni laser, perché la superficie può ri-dirigere il raggio laser all’operatore.

5. Non cambiare il dispositivo laser

con uno di tipo diverso. Le riparazioni devono essere eseguite dal produttore o da personale autorizzato.

6. ATTENZIONE: L’uso dei controlli e

delle regolazioni, in modo diverso da quello qui specificato, può provocare l’esposizione a radiazioni pericolose.

Il dispositivo laser in dotazione all’attrezzo è di Classe 2 con una radiazione massima di 1mW ed una lunghezza d’onda di 650 nm.

RADIAZIONI LASER DI CLASSE 2, ON

GUARDARE IL RAGGIO LASERMini sega multifunzione I

CARICA NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo. USO CONFORME ALLE NORME: La macchina è stata realizzata per eseguire tagli longitudinali e trasversali del legno, seguendo linee di taglio dritte, per alluminio, tubi e piastrelle in PVC, ecc. Durante il taglio esercitare una forte pressione sul pezzo in lavorazione.

1. CAMBIO DEGLI UTENSILI

(Vedere Figura A) AVVERTENZA: Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti. AVVERTENZA: Questo attrezzo si riscalda molto con l’uso. Assicurarsi di far raffreddare la sega, lama e la vite di bloccaggio dell’asse della lama prima di procedere al cambio della lama. a. Togliere l’alimentazione elettrica della sega. AVVERTENZA: Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete. b. Allentare la vite di bloccaggio dell’asse della lama usando le due chiavi esagonali in dotazione. Usare una della chiavi per la vite di bloccaggio dell’asse della lama e con l’altra agire nella parte posteriore dell’assieme dell’asse.( Vedere Figura A) c. Ruotare la chiave che si trova nella vite di fissaggio in senso orario mentre si tiene ben ferma l’altra chiave. d. Togliere la vite e la rondella a “D” esterna. (Vedere Figura B) e. Impostare la scala della profondità di taglio sulla profondità massima di 22mm. Liberare la leva di rilascio della lama e sollevare la base agendo sulla staffa sollevamento azionabile con dito per portare alla vista la lama al di sotto della base. f. Afferrare la lama con le mani protette da guanti e togliere la lama, oppure montare Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Attenzione Doppio isolamento Indossare protezione per gli occhi Indossare protezione per le orecchie Indossare una mascherina antipolvere I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Radiazioni laser On guardare il raggio laserMini sega multifunzione I

la lama utilizzando l’apertura per la lama presente nella base. g. Posizionare la lama nuova facendola passare attraverso l’apertura per la lama presente nella base e inserirla sull’asse, nella boccola. NOTA: I denti della lama devono essere rivolti verso l’alto nella parte anteriore della sega, come mostrato in figura (Vedere Figura B). NOTA: L’avviso e la freccia che indica il senso di rotazione della lama devono trovarsi all’esterno, in modo da essere visibili da parte dell’operatore (Vedere Figura C). h. Riposizionare la rondella a “D”.

i. Riposizionare la vite dell’asse e serrarla a

mano in senso Antiorario. j. Usare le due chiavi esagonali per serrare bene la vite di fissaggio dell’asse. k. Riporre le due chiavi esagonali nella custodia. NOTA: Non usare mai lame troppo spesse per permettere alla rondella “D” di bloccarsi sul lato piatto dell’asse.

2. REGOLAZIONE PROFONDITÀ DI

TAGLIO (Vedere Figura D) NOTA: Usare sempre l’impostazione corretta per la profondità della lama. L’impostazione corretta della profondità della lama, per tutti i tagli, non deve essere maggiore di 6 mm al di sotto del materiale che si sta tagliando. Con profondità maggiori vi è il rischio che l’attrezzo salti e che il taglio risulti impreciso. La sega è dotata di scala per la profondità di taglio che consente di avere una profondità di taglio regolabile in modo estremamente preciso. La scala per la profondità di taglio si trova sulla parte superiore della protezione superiore della lama(Vedere Figura D). Profondità di taglio suggerite: Capacità di taglio, spessore massimo: Legno 0-22mm Alluminio 0-3mm PVC 0-12mm Mattonelle 0-8mm

IMPOSTAZIONE DELLA PROFONDITÀ DI

TAGLIO (Vedere Figura E1, E2) Determinare la profondità di taglio desiderata. Sbloccare la leva della profondità di taglio e quella del blocco/regolazione indicatore lunghezza di taglio. Far scorrere l’indicatore profondità di taglio sul valore della profondità di taglio desiderata. Bloccare la leva di blocco/ regolazione profondità di taglio. La lunghezza dell’indicatore di taglio (Vedere Figura D) è ideale per ritagliare delle parti in mezzo (o interne) del pezzo di lavoro, quando occorre sapere dove deve iniziare il taglio e dove deve finire. Questa funziona consente di identificare il punto in cui la lama inizia ad affondare nel pezzo in lavorazione, in relazione alla profondità della lama selezionata. Fare sempre pratica su pezzi di scarto per acquisire la necessaria familiarità con questa operazione di taglio. La profondità di taglio desiderata è adesso impostata. Quando la lama della sega viene abbassata a mano (Vedere Figura Ka, Kb), la lama si porta al di sotto della base, alla profondità selezionata.

3. REGOLAZIONE DELL’IMPUGNATURA A

3 POSIZIONI (Vedere Figura F) La sega è dotata di impugnatura/ alloggiamento motore con presa morbida regolabile su 3 diverse angolazioni di taglio: 0°, 15°, e 30°. Questa caratteristica consente di avere angoli di taglio più efficace per applicazioni di diverso tipo e un miglior comfort della presa, in modo da avere un controllo completo. Afferrare l’impugnatura con una mano e premere il pulsante di regolazione dell’impugnatura “IN” per rilasciare l’impugnatura in modo che possa essere regolata. Spostare l’impugnatura in avanti o indietro(Vedere Figura F) per identificare le 3 posizioni diverse. Quando l’impugnatura viene spostata in 1 delle 3 posizioni, il pulsante di regolazione fuoriesce e l’impugnatura rimane bloccata in posizione. Quando si regola l’impugnatura, assicurarsi sempre che il pulsante sia fuoriuscito e che l’impugnatura sia bloccata in posizione. Se l’impugnatura continua a muoversi in avanti o indietro, ripetere le operazioni fino a quando l’impugnatura non si blocca.Mini sega multifunzione I

AVVERTENZA: Non utilizzare la sega se l’impugnatura non è bloccata in posizione, ovvero se può ancora muoversi in avanti o indietro. Se l’impugnatura non viene bloccata in 1 delle 3 posizioni di taglio vi è il rischio che si perda il controllo della sega con conseguenti possibili lesioni gravi.

4. IMPUGNATURA SUPPLEMENTARE

(Vedere Figura G) Per attivare l’interruttore a grilletto per accendere la sega (“ON”), inserire il dito indice e il medio nell’impugnatura preformata del rilascio sicura, e le atre due dita nell’interruttore a paletta (Vedere Figura G). Stringere tirando verso dietro fino a che l’interruttore non fa clic, quindi lascare l’interruttore a paletta per accendere la sega (“ON”). Per arrestare la sega, rilasciare l’interruttore a paletta, e l’interruttore con la sicura torna nella posizione spento (“OFF”).

5. USO DELLA LUCE e della LUCE LED

(Vedere Figura H, I) AVVERTENZA: Non puntare mai il raggio laser verso le persone oppure oggetti diversi dal pezzo in lavorazione. Accendere il raggio laser solo quando la sega è sul pezzo in lavorazione. La sega circolare è dotata di luce laser integrata. Per attivare l’interruttore della luce laser, la sega deve essere collegata all’alimentazione elettrica. a. Non accendere il raggio laser se non dopo che la sega si trova sul pezzo in lavorazione. b. Segnare la linea di taglio sul pezzo in lavorazione. c. Regolare l’angolo di taglio e la profondità di taglio come necessario. d. Collegare la sega all’alimentazione elettrica e portare in avanti l’interruttore del laser per accendere il laser. e. Spegnere sempre la luce laser una volta completato il taglio. f. La sega circolare è dotata di luce LED da lavoro integrate per offrire un’ottima visibilità durante le operazioni di taglio. Per accedere la luce LED di lavoro, la sega deve essere collegata all’alimentazione elettrica. Spostare l’interruttore dalla posizione OFF a LED.

6. INIZIARE UN TAGLIO

(Vedere Figura J,K,L1,L2) a) Preparare e bloccare il pezzo in lavorazione e segnare la linea di taglio. b) Portare l’impugnatura della sega all’angolazione desiderata per il taglio. c) Impostare la profondità di taglio (e la relative lunghezza di taglio). d) Posizionare la parte anteriore della base della sega sull’estremità di guida (bordo) del pezzo in lavorazione che deve essere ben supportato. Allineare il centro della tacca a “V” sulla parte anteriore della base con la linea di taglio (Vedere Figura J). e) Rilasciare a mano la leva per il rilascio della protezione della lama mentre si tiene la staffa di sollevamento con un dito, nella parte posteriore della base (Vedere Figura Ka, Kb) mentre si abbassa l’impugnatura della lama e la lama fino alla profondità selezionata. Assicurarsi che la lama non venga a contatto con il pezzo in lavorazione. f) Con entrambe le mani sull’impugnatura, stringere il commando della sicura verso “dietro” mentre si stringe l’interruttore a paletta per accendere (“On”) la sega. g) Attendere che la lama raggiunga la velocità massima prima di penetrare il pezzo in lavorazione e iniziare il taglio. h) Premere verso il basso la sega, tenendo la parte anteriore della base in piano contro il pezzo in lavorazione mentre si sposta lentamente la lama della sega nel pezzo in lavorazione(Vedere Figura Kc).

i) Guidare con attenzione la sega lungo la

linea di taglio. Non piegare la lama della sega nel taglio; spostare la lama in avanti in modo che la lama non sforzi. Una volta completato il taglio, rilasciare la sicura e l’interruttore a spatola e attendere che la lama si arresti completamente. Non togliere la sega e la lama dal pezzo in lavorazione mentre la lama è ancora in movimento. Si rischia di danneggiare laMini sega multifunzione I

lama, vi è il rischio che la sega salti, che si perda il controllo con la possibilità di lesioni serie. j) Quando la lama e la sega sono fuori dal pezzo (Vedere Figura Kf), la protezione inferiore della lama e la base potranno abbassarsi automaticamente e la leva di rilascio della protezione della lama si innesta sulla protezione superiore della lama, bloccando la lama sopra l a base (Vedere Figura Kg). AVVERTENZA: Non usare mai la sega con le mani posizionate come mostrato nella Fig. L2.

7. TAGLI TRASVERSALI E

LONGITUDINALI (Vedere Figura M1, M2) a) Usare sempre la sega con le mani posizionate correttamente (Vedere Figura M1, M2). AVVERTENZA: Conservare sempre un controllo corretto della sega per semplificare e rendere più sicuro l’uso. In caso di perdita di controllo della sega vi è il rischio di lesioni gravi. b) Quando di effettuano tagli longitudinali o trasversali, allineare la linea di taglio con il centro della tacca a “V” che si trova sulla base della sega (Vedere Figura J). c) Poiché lo spessore delle lame varia, eseguire un taglio di prova su materiale di scarto per determinare di quanto, se necessario, spostare la lama rispetto alla linea guida in modo da avere un taglio accurato. TAGLI LONGITUDINALI (Vedere Figura M2) Usare sempre una guida per effettuare tagli lunghi o longitudinali con la sega. È possibile utilizzare sia un bordo dritto (da acquistare separatamente), oppure utilizzare la guida parallela fornita con la sega.

8. TAGLIO DI UN BORDO DRITTO

(Vedere Figura M1). È possibile realizzare un’efficace guida per il taglio fissando un bordo dritto al pezzo in lavorazione. a) Segnare la posizione del bordo laterale della base della sega (piattaforma di taglio) e quindi fissare bene il bordo dritto (da acquistare separatamente) sul segna e in modo che sia parallelo alla linea di taglio. b) Durante il taglio, tenere il bordo della base della sega a contatto in piano con il bordo dritto e a contatto con il pezzo in lavorazione. c) Attendere sempre che la sega abbia raggiunto la velocità desiderata, quindi portare con attenzione la sega sul pezzo in lavorazione. Muovere la sega in avanti evitando che la lama forzi.

9. MONTAGGIO E USO DELLA GUIDA

PARALLELA (Vedere Figura N1,N2,N3) La sega ha in dotazione una guida parallela della lunghezza di circa 18 cm (7 pollici) sul bordo della guida. Consente di fare tagli perfettamente paralleli quando si sta ritagliano un pezzo. Si fissa sulla base della sega. Il braccio della guida riporta su entrambi i lati con una scala da 0 a 7 pollici con intervalli di ¼ di pollice e da 1 a 18 centimetri con intervalli di 10 mm per regolare in modo semplice il taglio. La guida per i bordi può essere utilizzata insieme al bordo parallelo capovolto per guidare lungo il bordo dei un pezzo per tagli trasversali (Vedere Figura N2), o rivolto verso l’alto per fungere da guida su una parete per tagli interni (Vedere Figura N3). a) Posizionare la guida parallela in modo che il braccio possa scorrere nelle aperture di montaggio nella parte anteriore della sega (Vedere Figura N1), ed allentare la vite di ritegno. b) Regolare la guida parallela sulla lunghezza di taglio desiderata. c) Serrare la vite di ritegno della guida parallela(20). d) Bloccare e supportare correttamente il pezzo in lavorazione prima di effettuare il taglio. e) Posizionare la guida parallela in modo saldo contro il bordo del pezzo in lavorazione (Vedere Figura N2), o contro una parete (Vedere Figura N3). In questo modo si effettua un taglio pulito senza rischio di rovinare la lama. f) Verificare che il bordo di riferimento del pezzo in lavorazione o della parete siaMini sega multifunzione I

dritto, in modo da avere un taglio dritto (Vedere Figura N2,N3). g) Attendere sempre che la lama raggiunga la velocità necessaria, e poi, con cautela, guidare la sega nel pezzo da lavorare. Non piegare la lama nel taglio. Spingere la lama in avanti evitando che la lama forzi.

10. TAGLIO DI PARTI INTERNE O A

“IMMERSIONE” (Vedere Figura Oa, Ob, Oc, Od) Tagliare su una superficie con base piena Uno dei maggiori vantaggi offerti dalla sega è quello di poter eseguire tagli ad “immersione” in mezzo, o internamente al pezzo in lavorazione, oppure tagliare direttamente su una superficie con base solida quali basi di pavimentazioni, pannelli laterali, pannelli in legno o pavimentazioni in laminato montati su una base per pavimentazione. a) Segnare la linea di taglio sulla superficie da tagliare. b) Impostare la profondità di taglio in relazione allo spessore dei materiali da tagliare, (base/pavimentazione, pannelli laterali, pavimentazione in laminato, etc.) c) Allineare (posizionare) la base della sega sul pezzo in lavorazione con il segno fatto, usando la guida lunghezza del taglio (in modo che il punto di inizio si allinei con il segno corrispondente all’impostazione della profondità di taglio(Vedere Figura. D). d) Azionare la sicura e gli interruttori e accendere la sega (“On”). e) Attendere che la lama arrivi alla velocità desiderata.

Rilasciare a mano la leva per il rilascio della protezione della lama mentre si tiene la staffa per il sollevamento con ditto nella parte posteriore della base (Vedere Figura Oa). g) A. Abbassare lentamente la lama sul pezzo in lavorazione. B. Guidare con attenzione la sega sulla linea di taglio fino a quando l’indicazione anteriore della profondità non è allineata con la guida della lunghezza di taglio sulla base della sega ed è allineata con l’estremità del segno del taglio sul pezzo in lavorazione. (Non piegare la lama nel taglio; far avanzare la sega in modo tale che la lama non sforzi). C. Una volta completato il taglio, rilasciare la sicura e l’interruttore e attendere che la lama si arresti completamente. Non togliere la sega e la lama dal pezzo in lavorazione quando la lama è in movimento. Si rischia di rovinare il taglio, che la sega salti con conseguente perdita del controllo, e possibili lesioni gravi. h) Una volta che la lama e la sega sono stati tolti dal pezzo in lavorazione, la protezione inferiore della lama e la base verranno abbassati automaticamente e la leva per il rilascio della protezione della lama si innesta sulla protezione superiore della lama, bloccando la lama sopra la base.

11. RIMOZIONE DEI TRUCIOLI DI TAGLIO

(Vedere Figura Q) La sega è dotata di un tubo adattatore da che si fissa sulla bocca per l’aspirazione dei trucioli della sega (Vedere Figura Q). Questo tubo adattatore può essere attaccato ad un aspirapolvere (da acquistare separatamente). In questo modo è possibile eliminare polvere, trucioli e sporcizia dall’area di taglio.

12. COPERTURA BASE ANTIGRAFFIO

(Vedere Figura R) La sega è dotata di copertura base antigraffio. Fissarla sulla base della sega quando si stanno tagliando pezzi con superfici delicate (finiture) come ad esempio vinile, plastica, fibra di vetro, pavimenti e piastrelle in laminato che potrebbero essere facilmente graffiati dalla sega.

Se l’attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti in modo da raffreddare il motore. Evitare l’uso prolungato a velocità molto basse. Proteggere le lame di taglio da battute e da colpi. Un avanzamento troppo veloce comporta un sensibile calo della prestazione della macchina riducendo la durataMini sega multifunzione I

DICHIARAZIONE DI CONFORMITÀ Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiara che l’apparecchio , Descrizione WORX Mini sega multifunzione Codice WX424 WX424.1 WX424.2 WX424.3 (Designazione del macchinario, rappresentativo della sega) Funzione Taglio di diversi materiali, con una lama rotante dentata È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva RoHS 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-5 EN 60745-1 EN 847-1 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/10/22 Leo Yue POSITEC Direttore Qualità complessiva delle lame e della macchina. La prestazione di taglio e la qualità del taglio dipendono in modo determinante sia dallo stato che dalla forma dei denti della lama. Per questo motivo è necessario utilizzare soltanto lame che siano ben affilate e che siano adatte al materiale in lavorazione. MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.Minisierra multiusos ES
